CENTRO RECREACIONAL

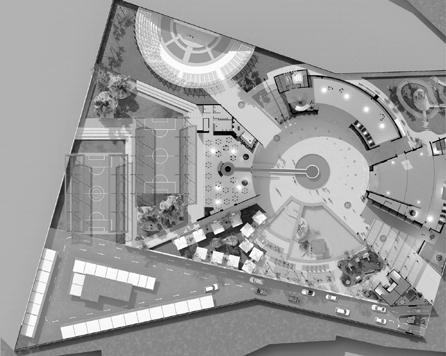

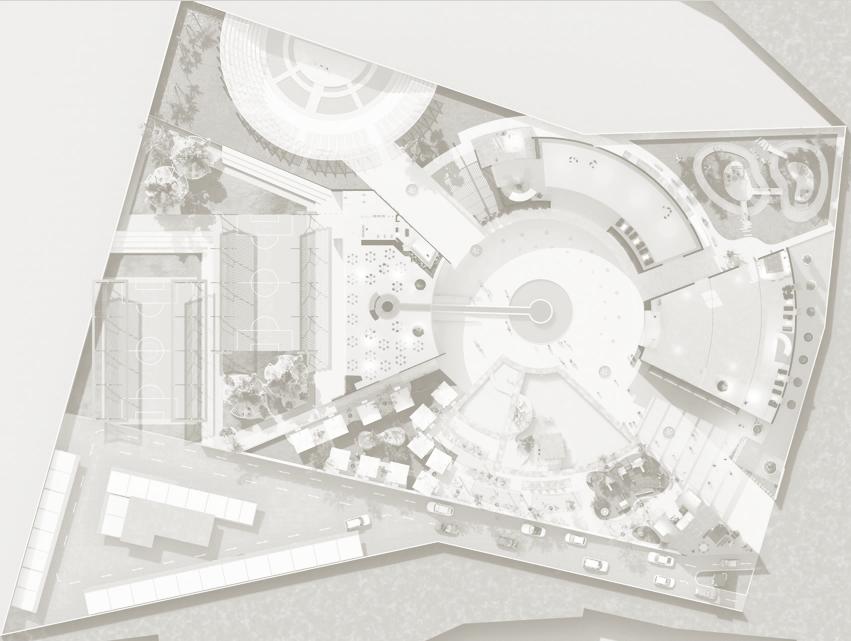

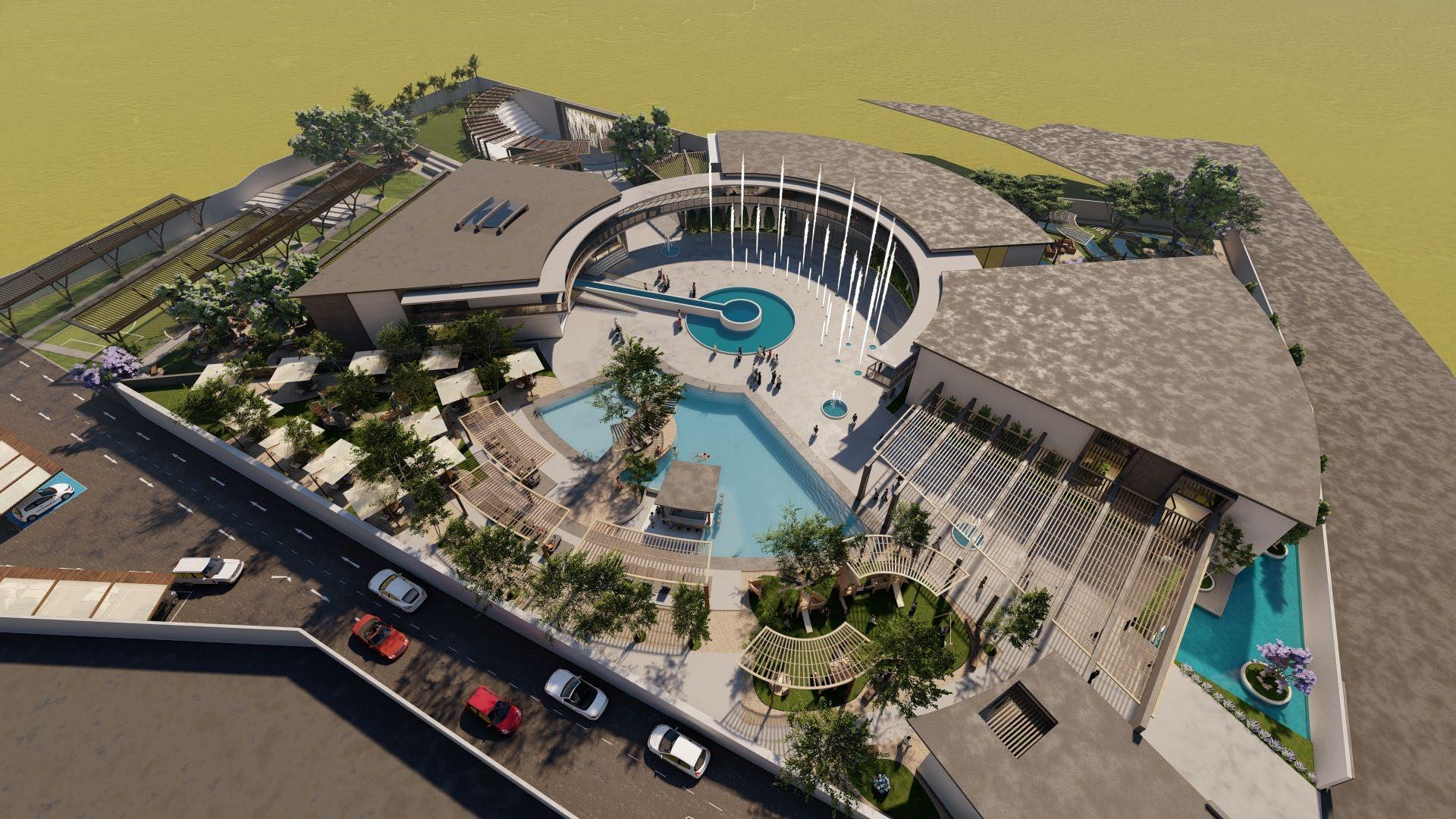

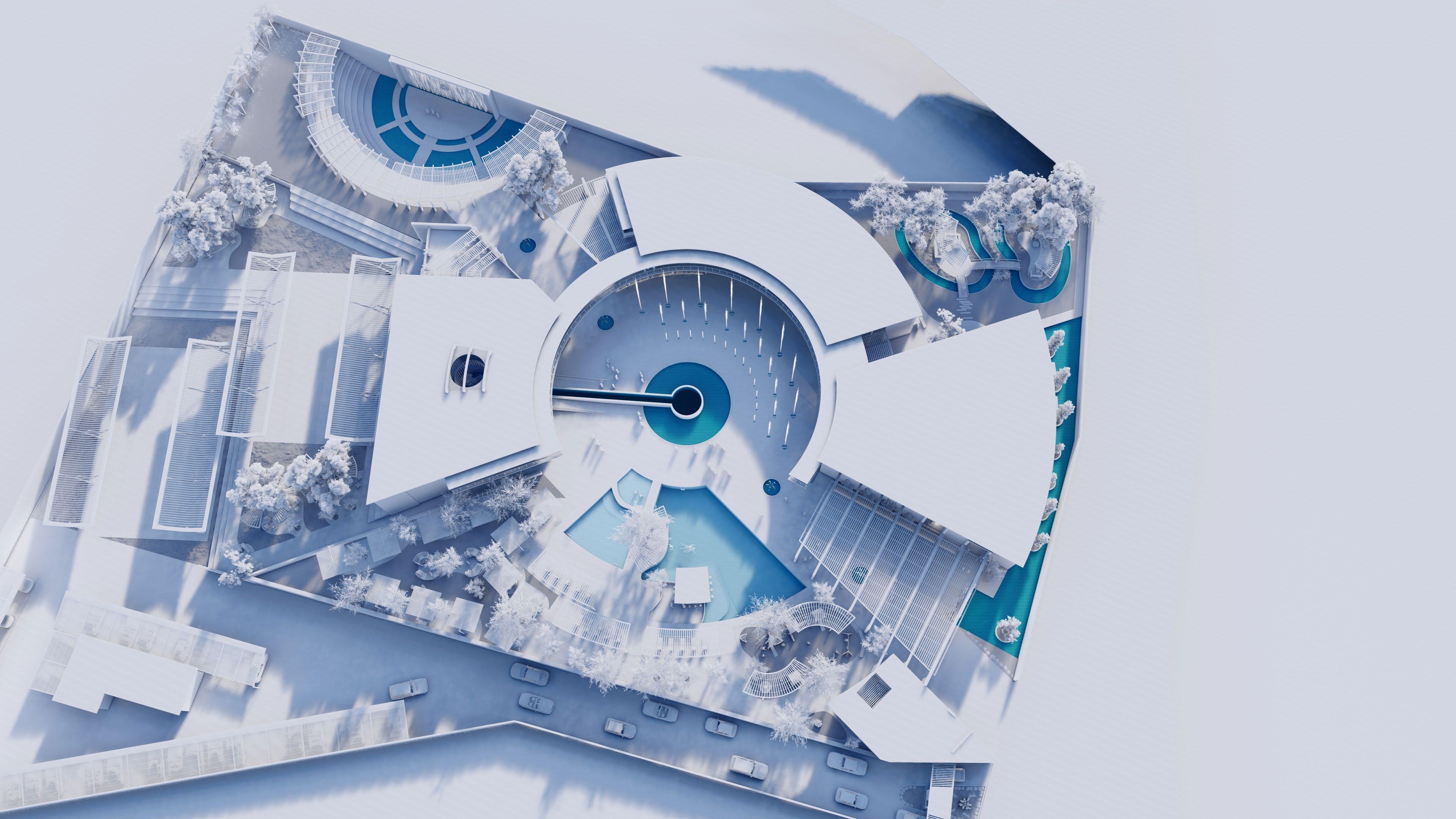

ZONIFICACIÓN
ANFITEATRO ÁREA DE MESAS CANCHAS DEPORTIVAS
CUARTO DE MAQUINAS Y BOMBAS
ESTACIONAMIENTO ÁREA DE PARRILLAS
SALÓN DE MESAS BAR
PLAZA
PRINCIPAL (INTERPRETACIÓN DEL AGUA)
PRIMER NIVEL
PISCINA (NIÑOS)
PISCINA (ADULTOS)
JUEGOS
INFANTILES
ESPACIO DE RECREACIÓN PASIVA
SALÓN DE USOS MULTIPLES
SALÓN DE CONFERENCIAS
SSHH /VESTUARIOS
ÁREA ADMINISTRATIVA
TERRAZA SALA DE JUEGOS
SALON DE CONFERENCIAS
SEGUNDO NIVEL
SUM ANILLO
ARTICULADOR

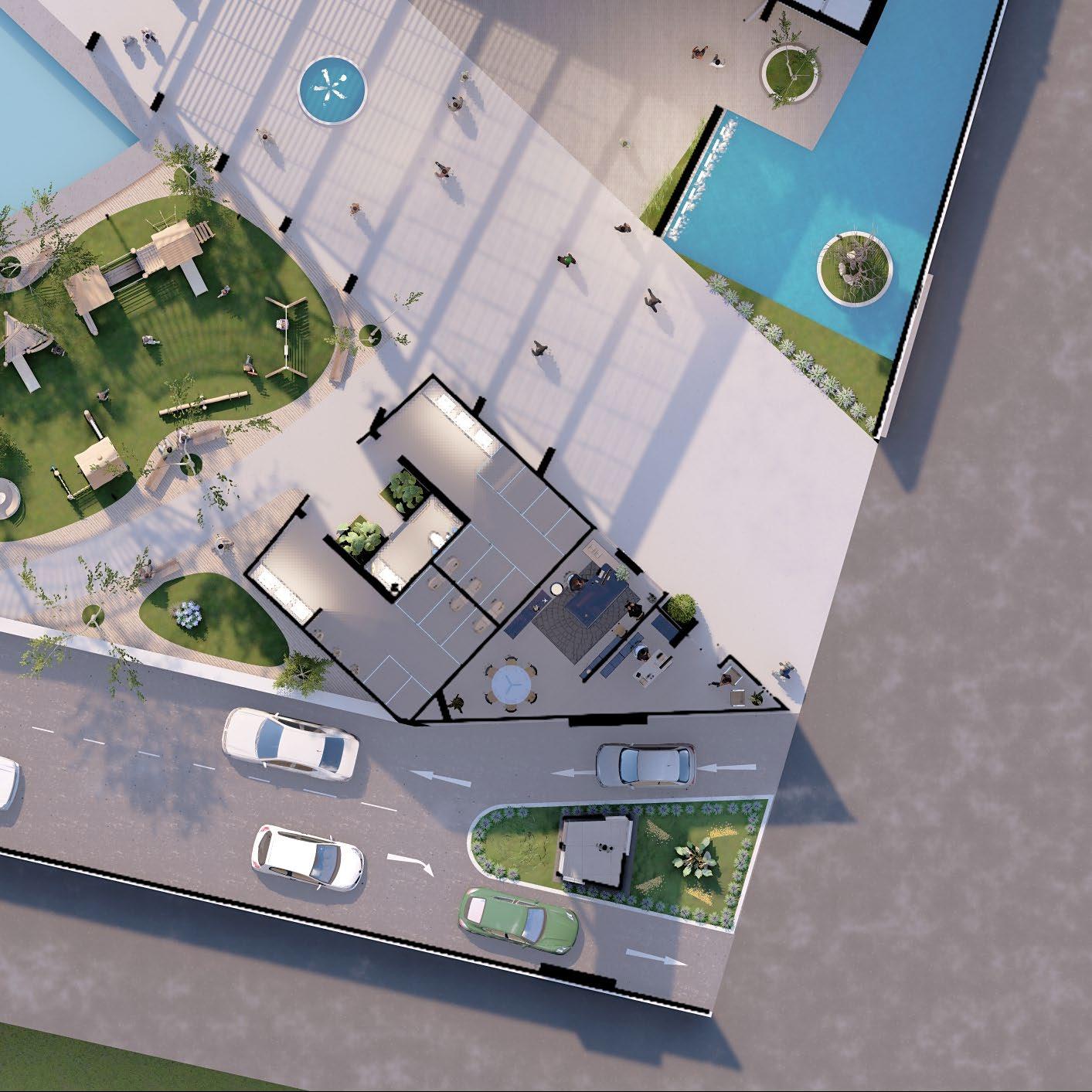

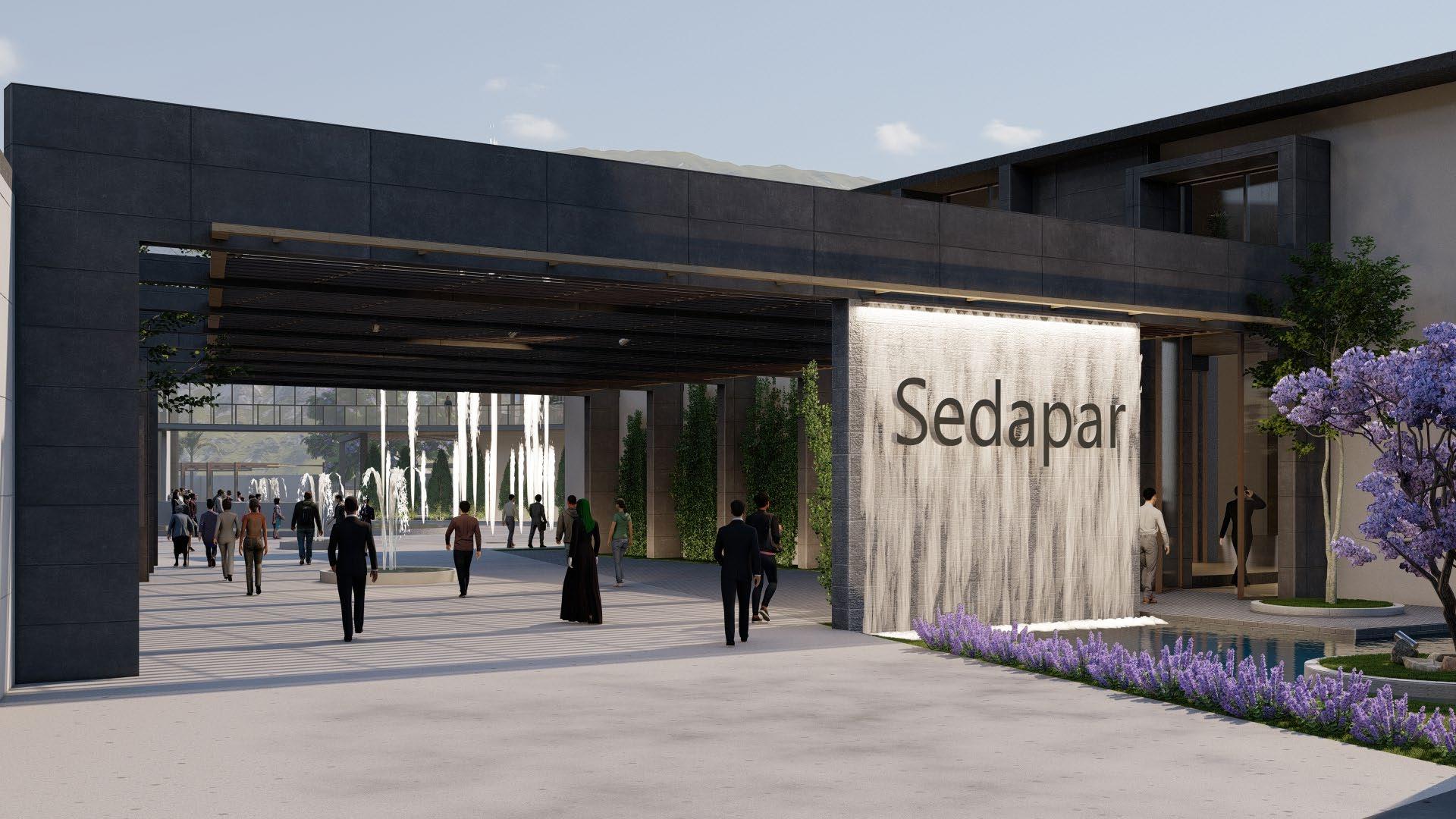

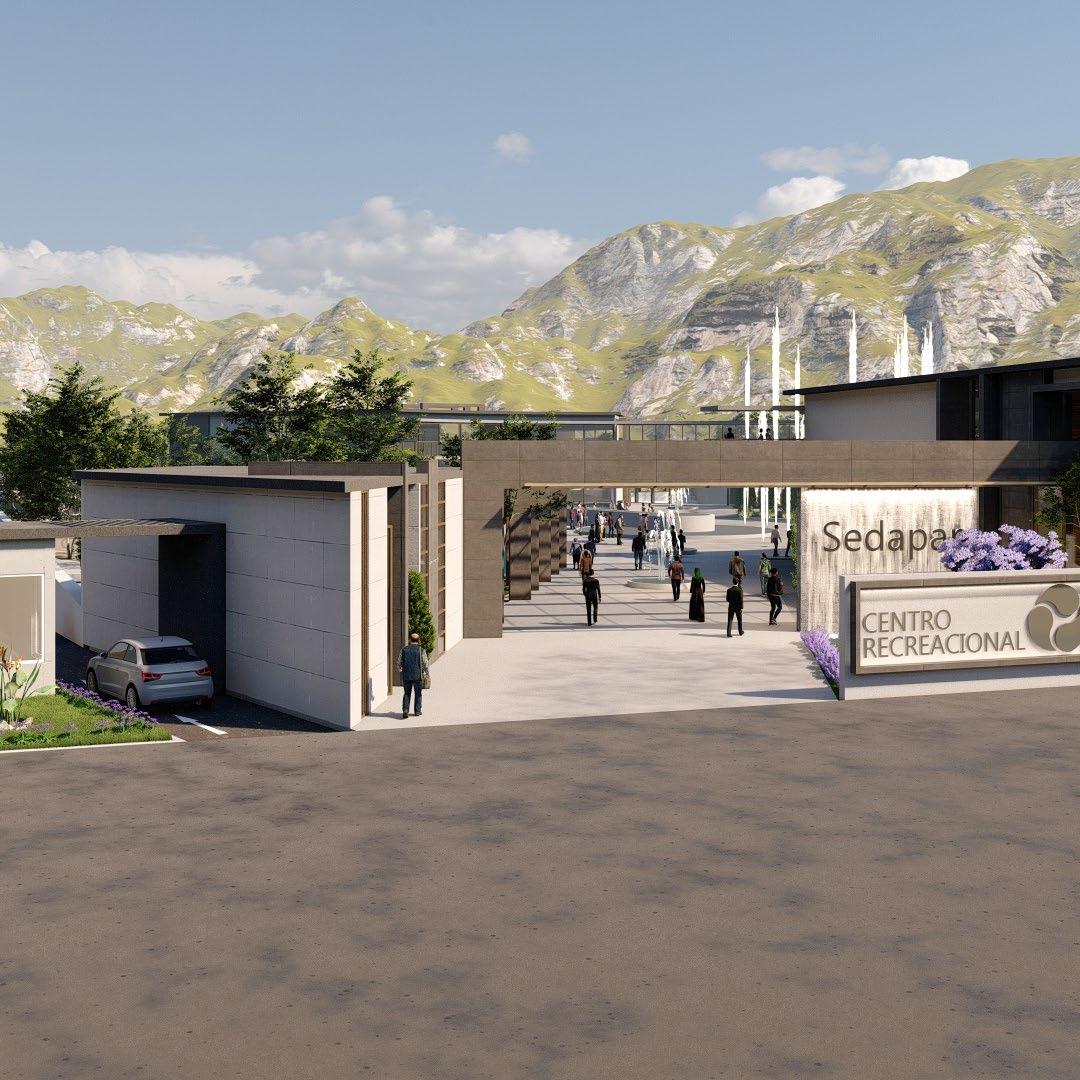

ACCESOS
INGRESO PEATONAL
ACCESOS
INGRESO VEHICULAR
SALIDA VEHICULAR
CASETA DE CONTROL VEHICULAR INGRESO Y SALIDA DE VEHICULOS

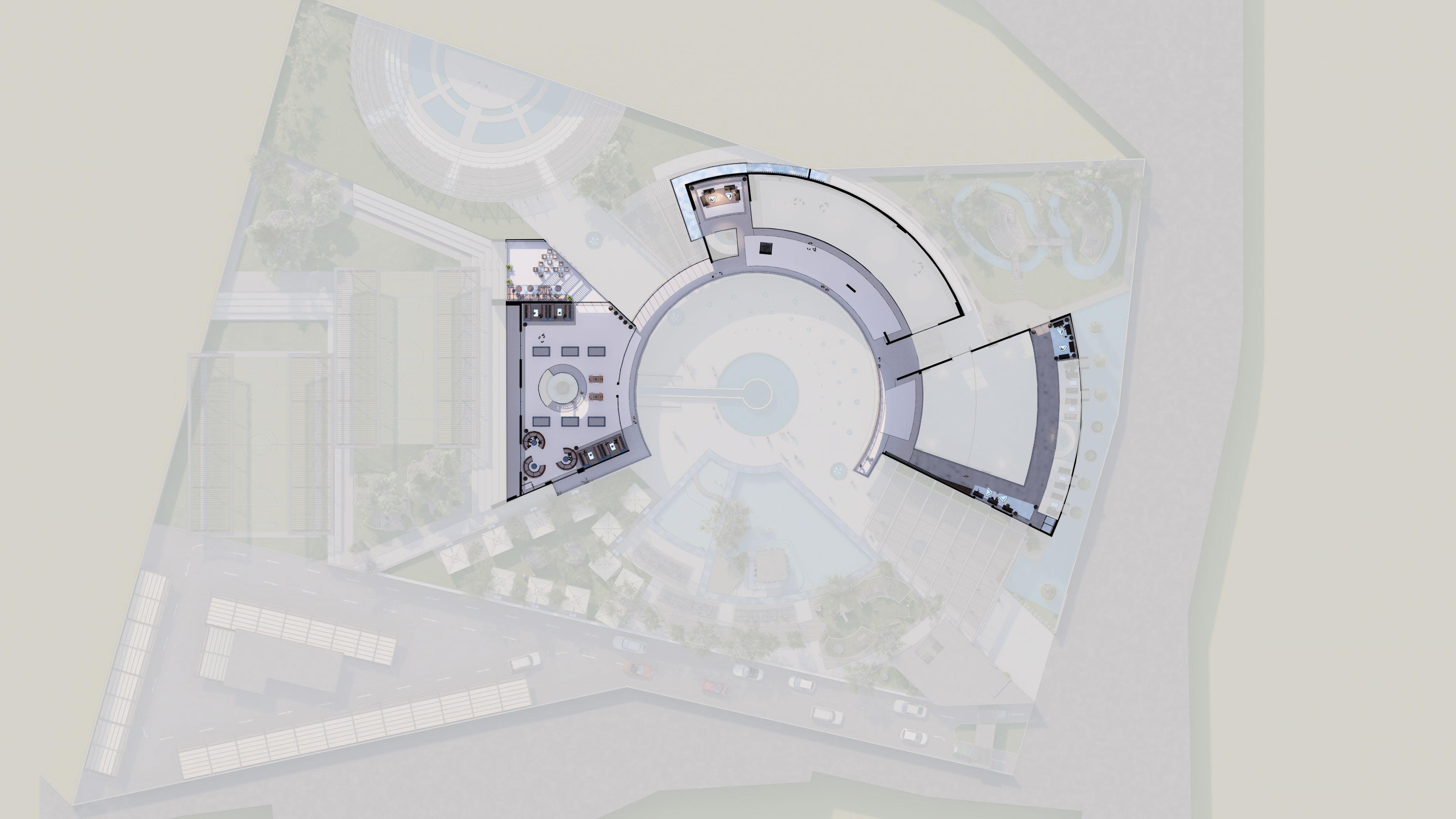

ESPACIOS ANCLA

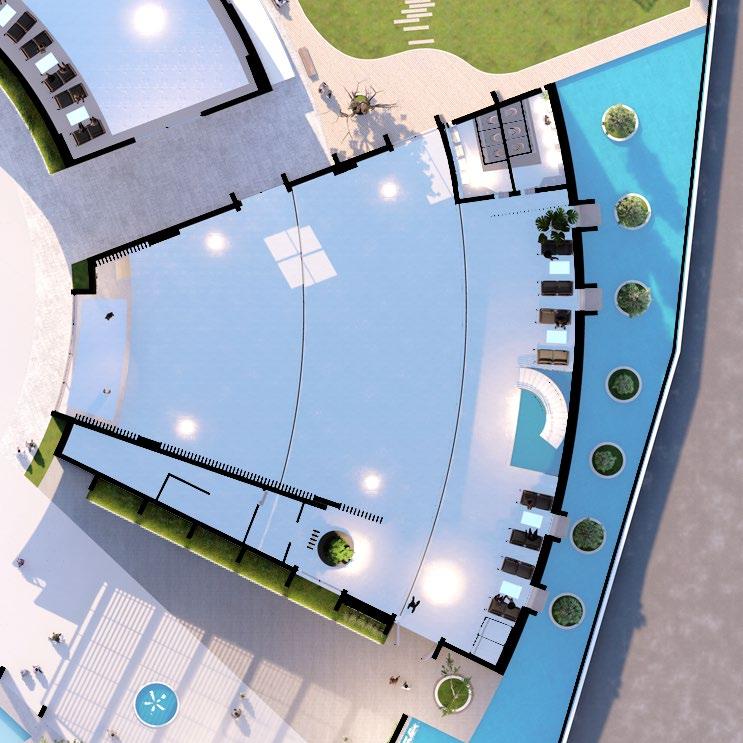

SALÓN DE CONFERENCIAS

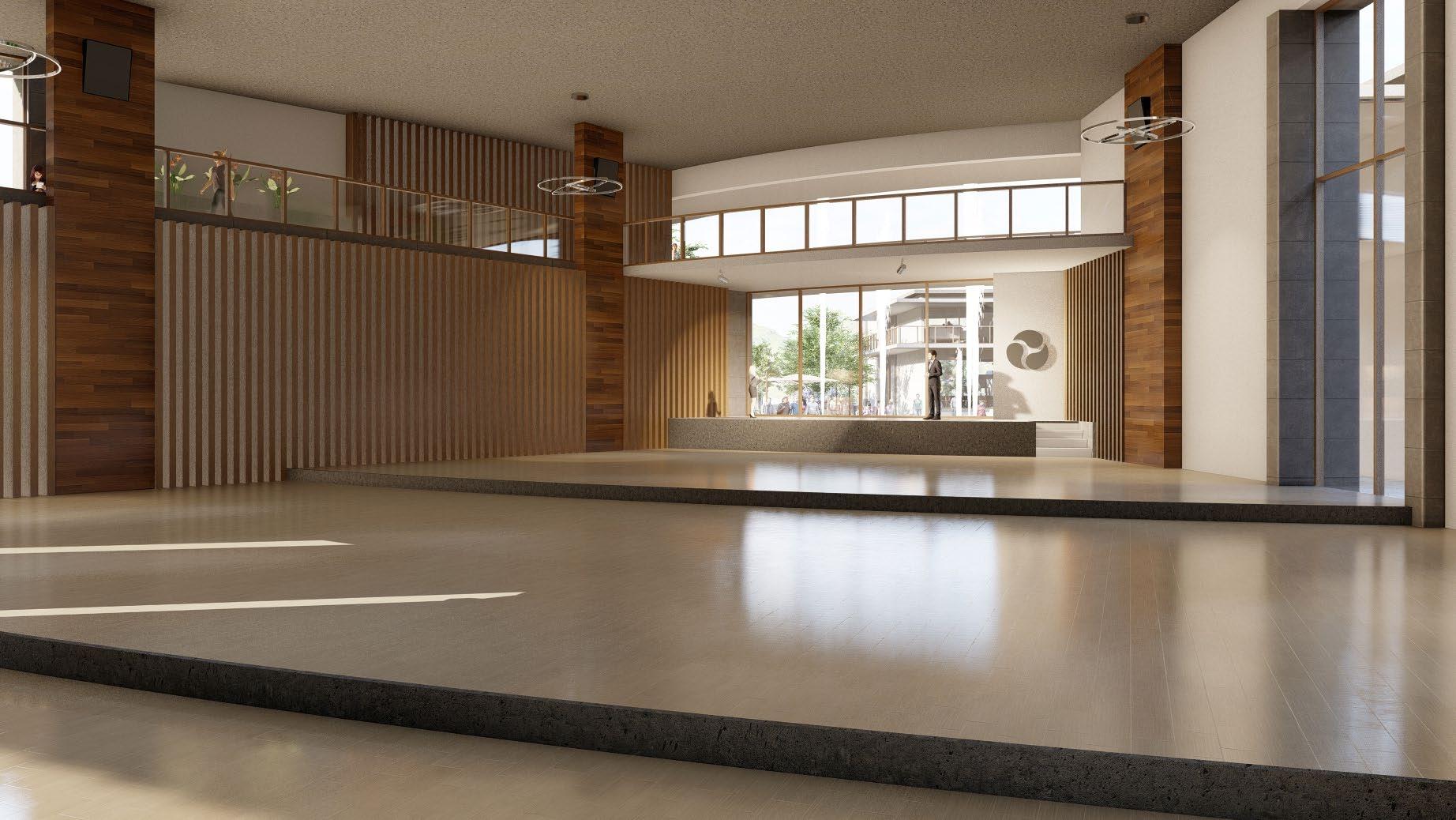

VISTA DEL PRIMER NIVEL AL ESCENARIO
ÁREA DE SERVICIO
INGRESO NORTE
SSHH
Aforo: 578
ESCALERAS
ASCENSORES
INGRESO SERVICIO

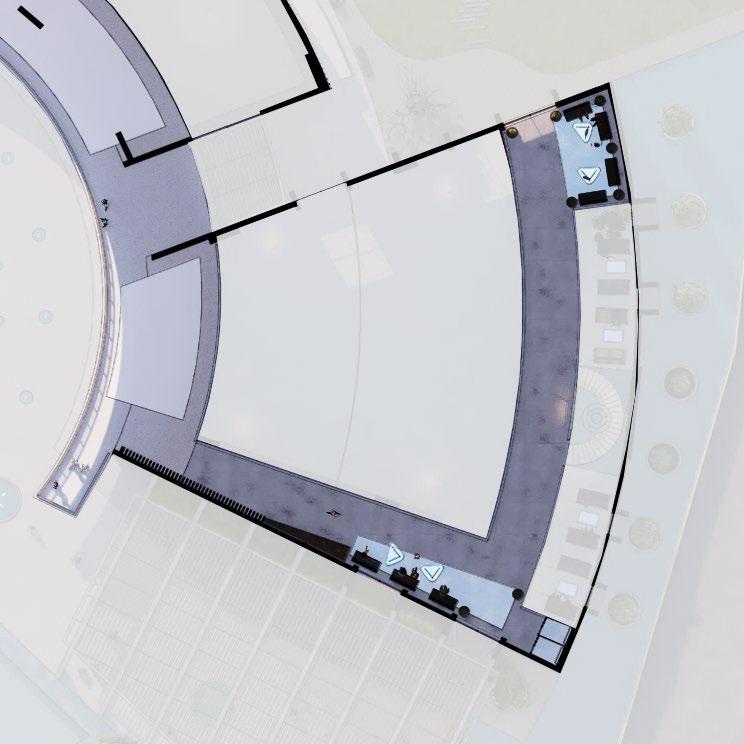

SALÓN DE CONFERENCIAS 868.54 m2
ESCENARIO
PRIMER NIVEL
SEGUNDO NIVEL
INGRESO SUR AFORO: 406 AFORO: 172 ÁREA: 609.34 M2 ÁREA: 259.20 M2

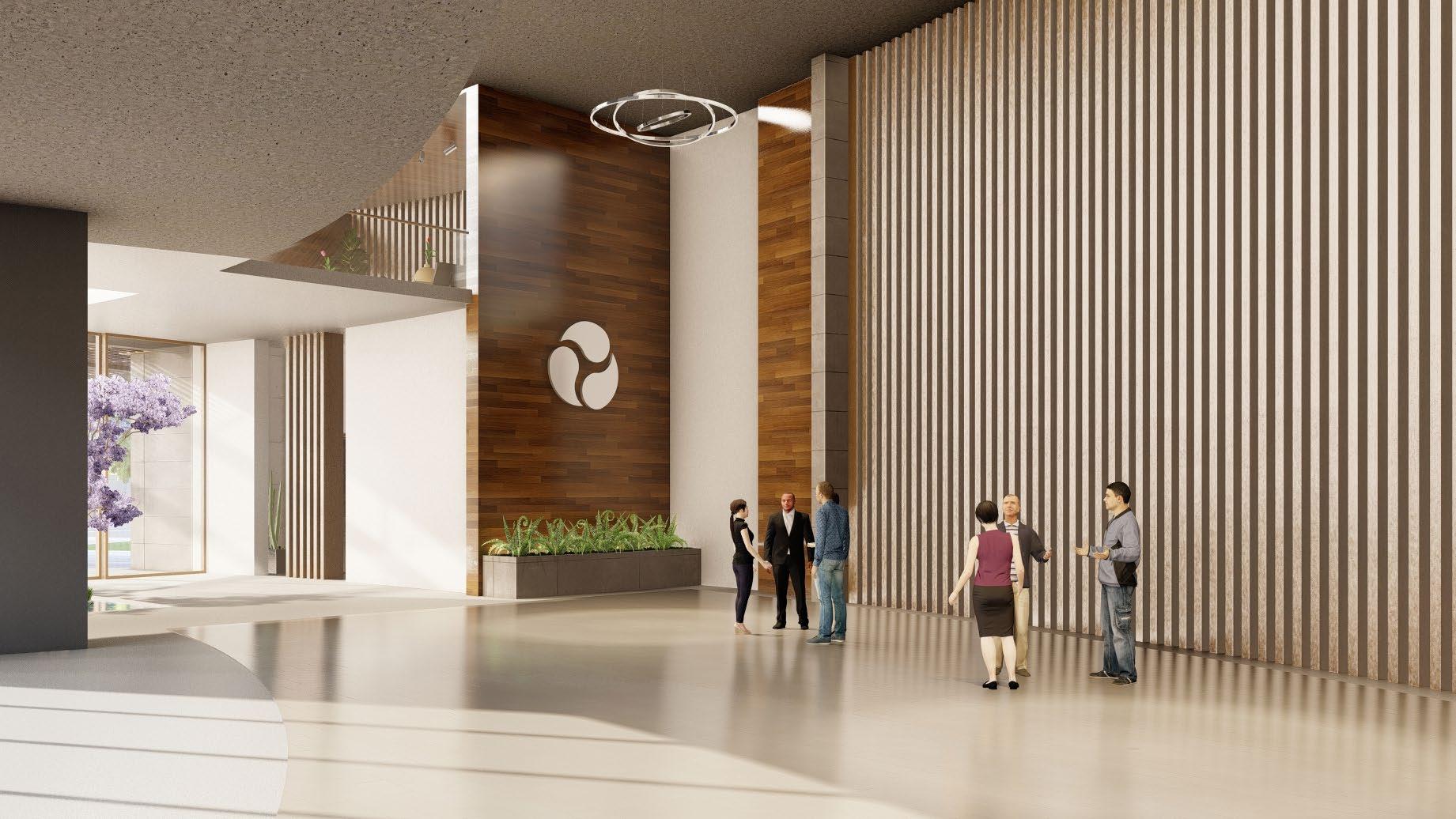

HALL
BALCÓN

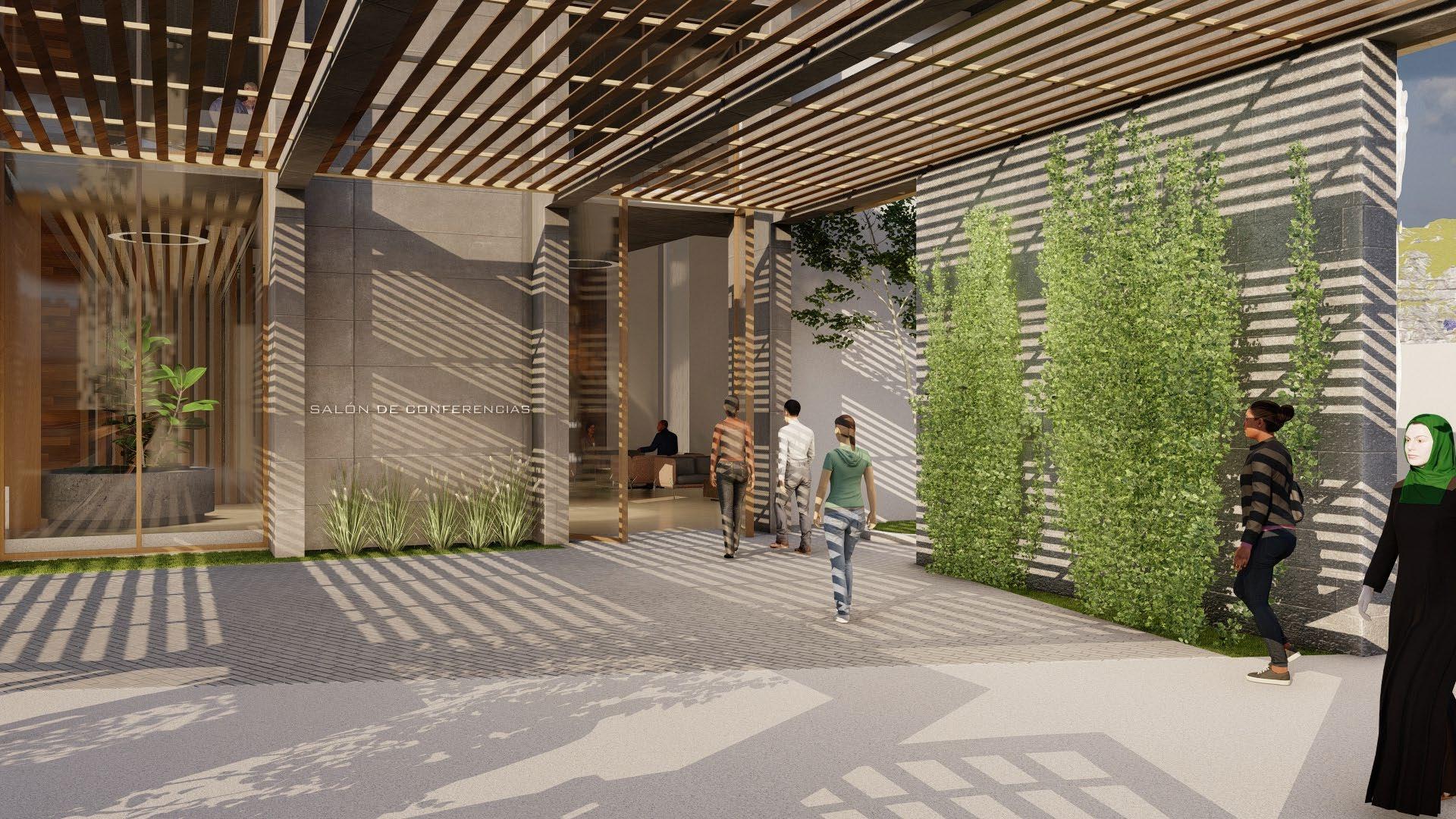

ACCESO PRINCIPAL AL EQUIPAMIENTO
CIRCULACIÓN VERTICAL
SALÓN DE CONFERENCIAS

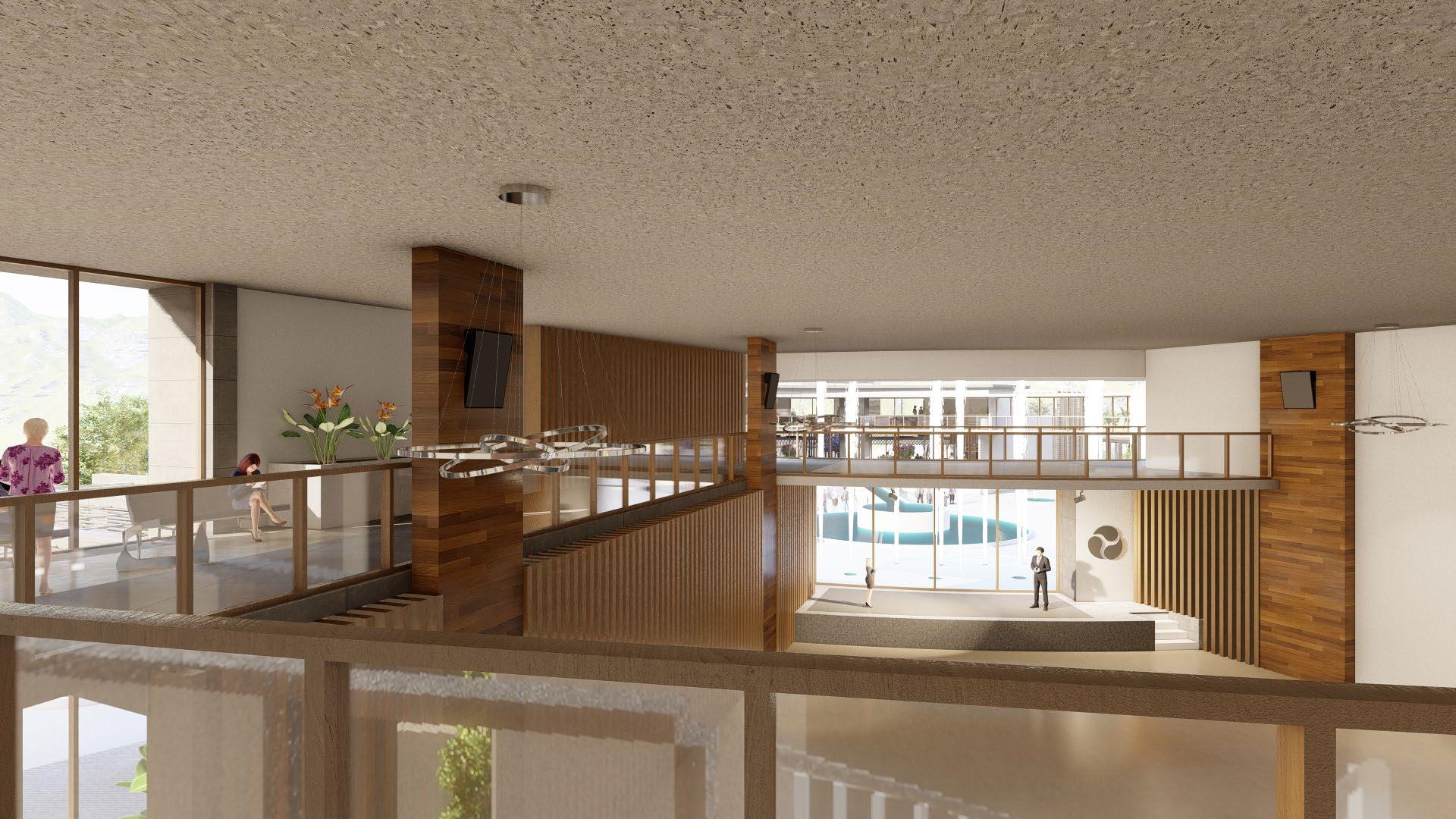

DEL

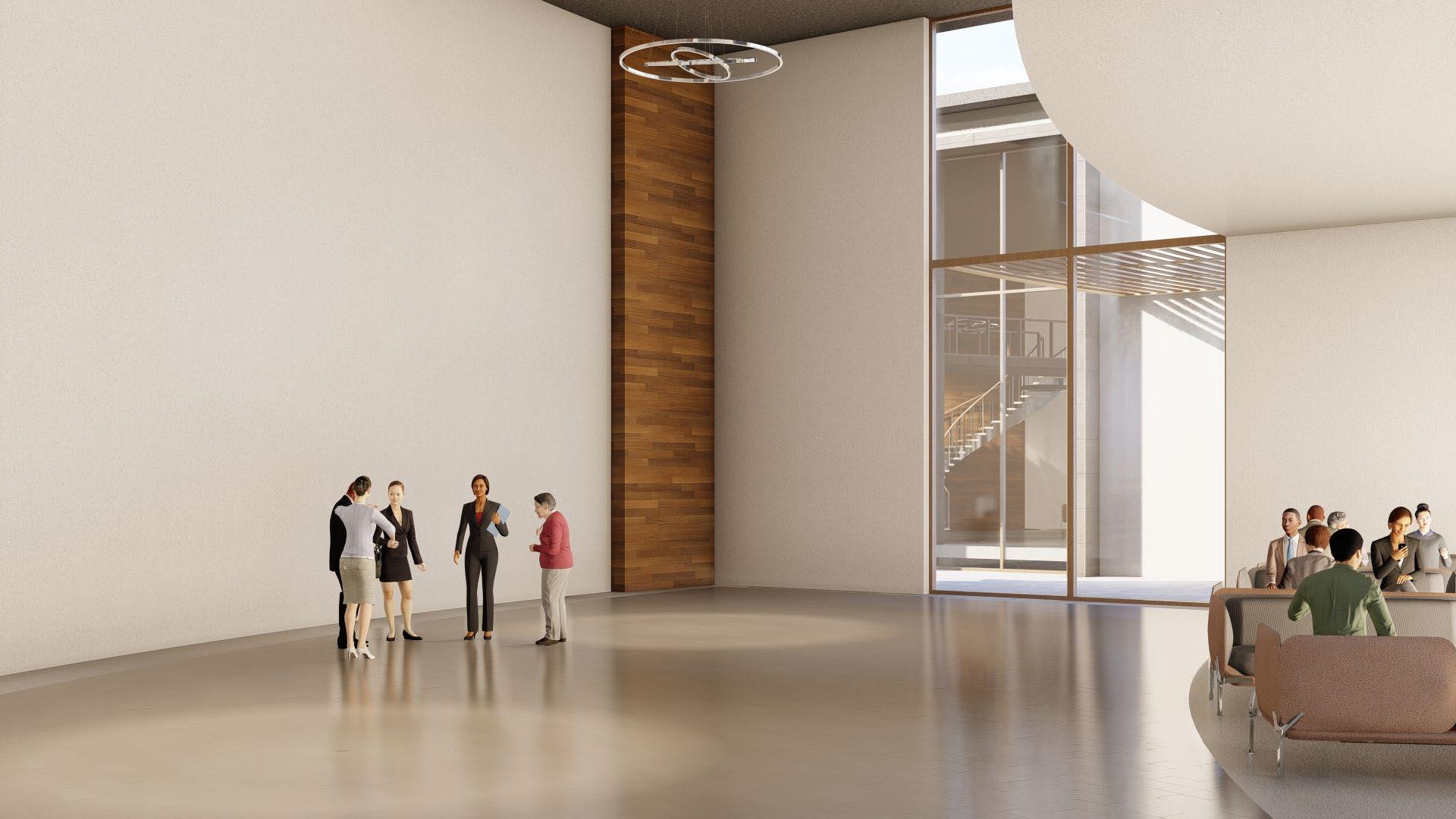

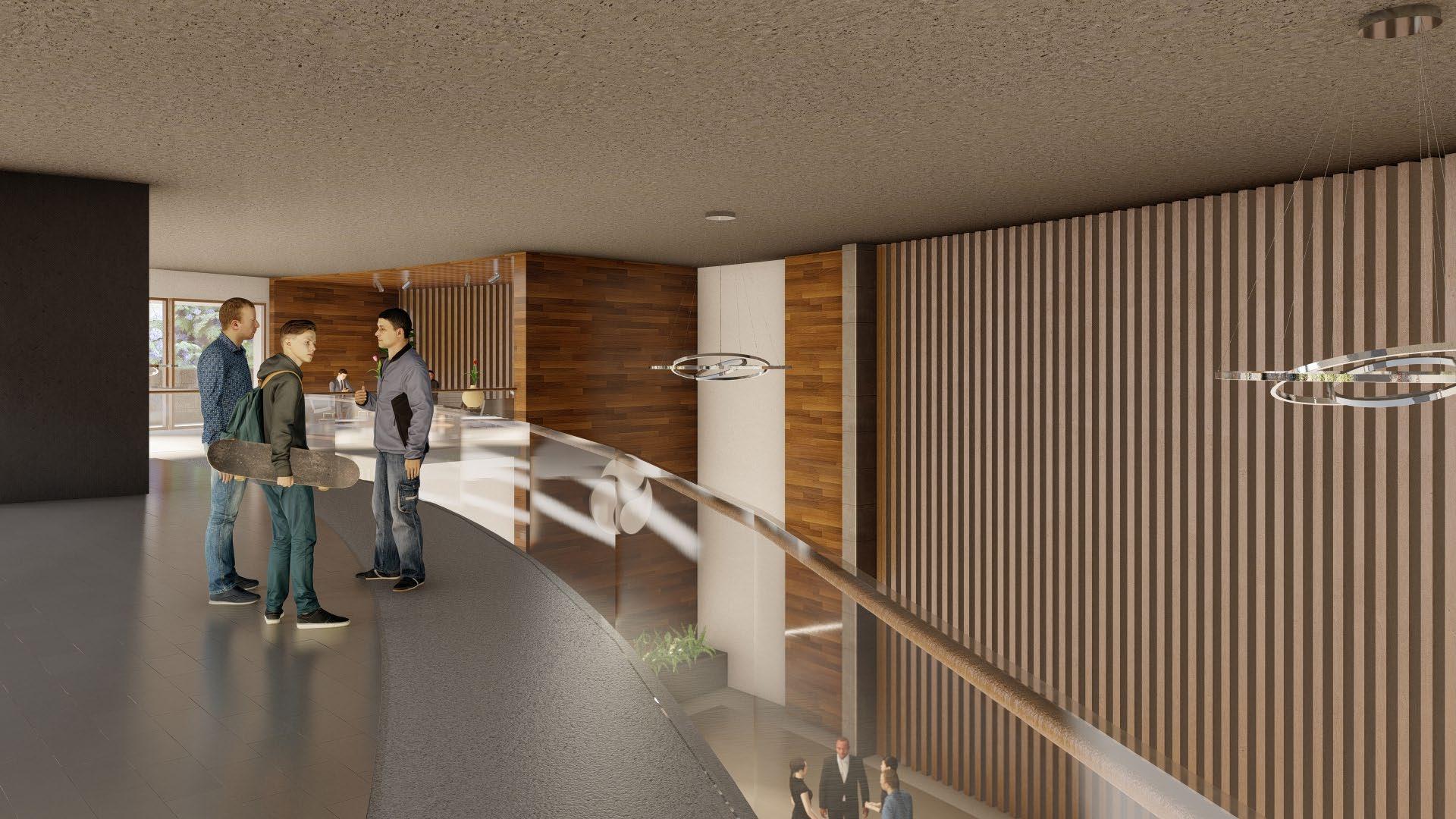

AL ESCENARIO HALL EN EL SEGUNDO NIVEL
VISTA
BALCÓN
SALÓN PRINCIPAL
SALÓN DE USOS MÚLTIPLES
Aforo: 791
SSHH ESCALERAS
INGRESO SECUNDARIO
INGRESO PRINCIPAL
INGRESO SECUNDARIO
SALÓN PRINCIPAL
ASCENSORES
RAMPA
HALL
SALÓN SECUNDARIO / BALCÓN ASCENSORES
SALÓN DE USOS MÚLTIPLES 791.73 m2
PRIMER NIVEL
SEGUNDO NIVEL
INGRESO RAMPA
AFORO: 524 AFORO: 267 ÁREA: 524.34 M2 ÁREA:267.39 M2
SALÓN DE USOS MÚLTIPLES SALA PRINCIPAL VISTA ESTE CIRCULACIÓN VERTICAL SALÓN SECUNDARIO/ BALCÓN HALL EN EL SEGUNDO NIVEL

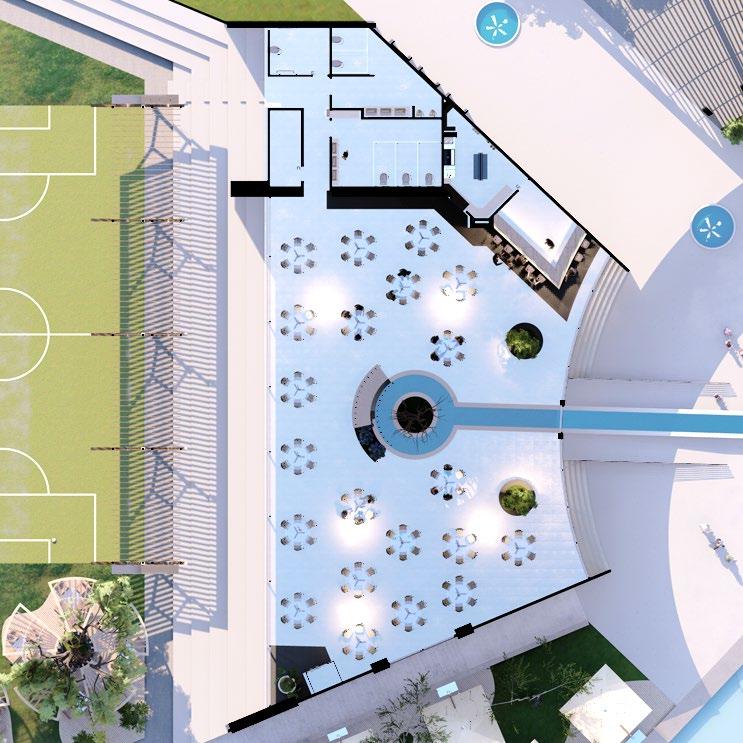

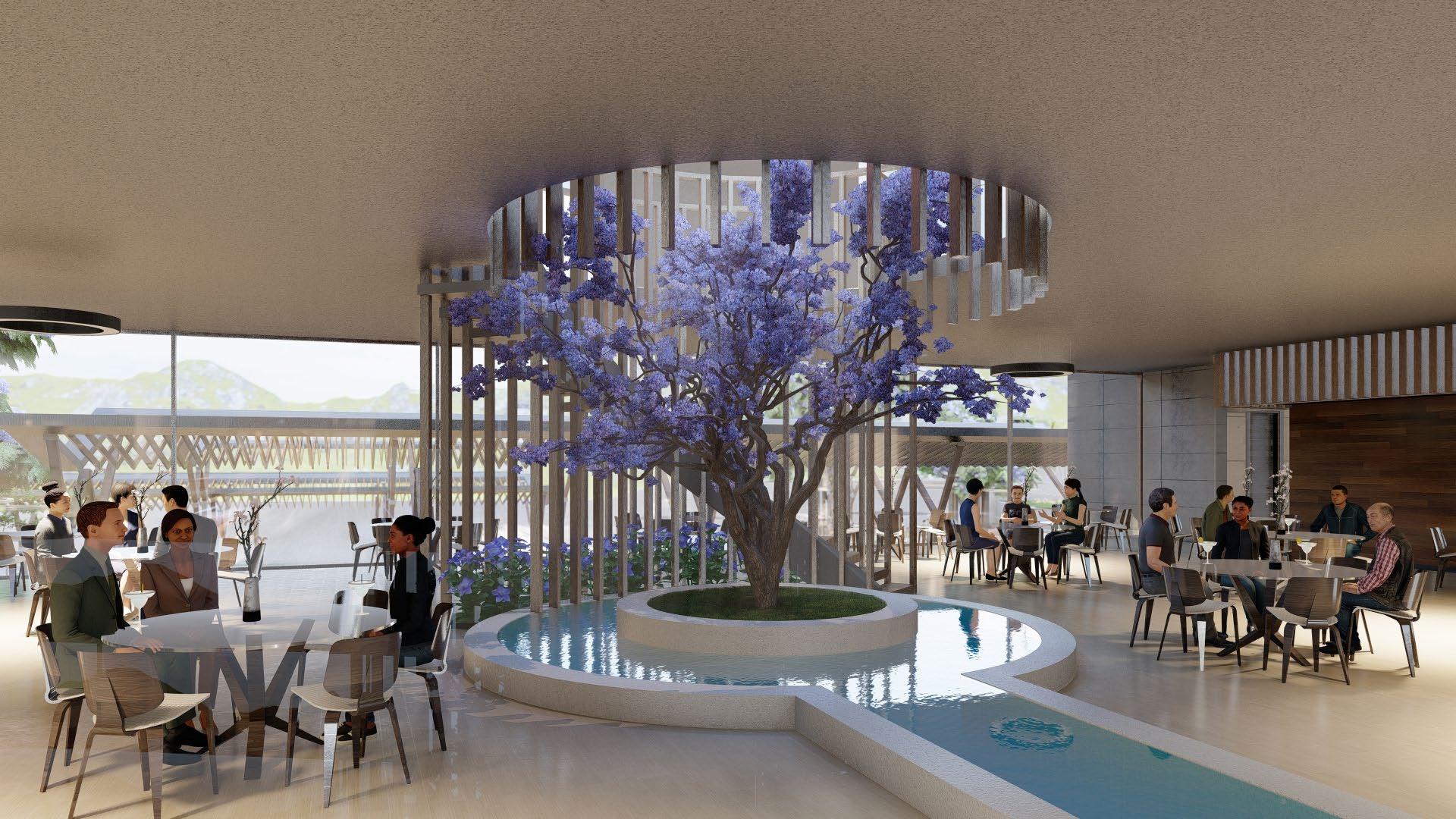

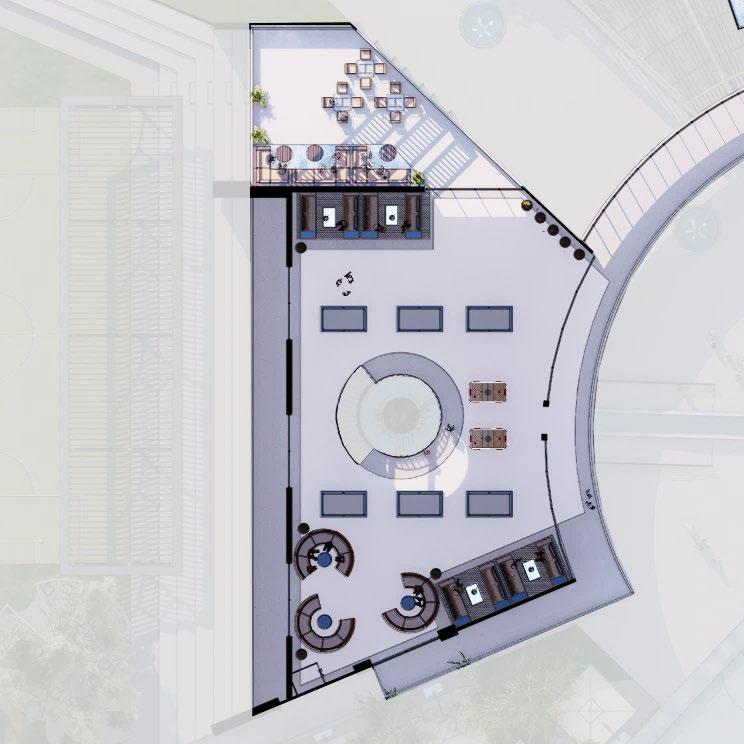

ÁREA DE MESAS
SALÓN DE MESAS
SSHH ALMACÉN
INGRESO PRINCIPAL
COCINA
Aforo: 728
BALCÓN
ASCENSORES
SALÓN DE MESAS 1092.68 m2
PRIMER NIVEL SEGUNDO NIVEL
INGRESO PRINCIPAL RAMPA BAR

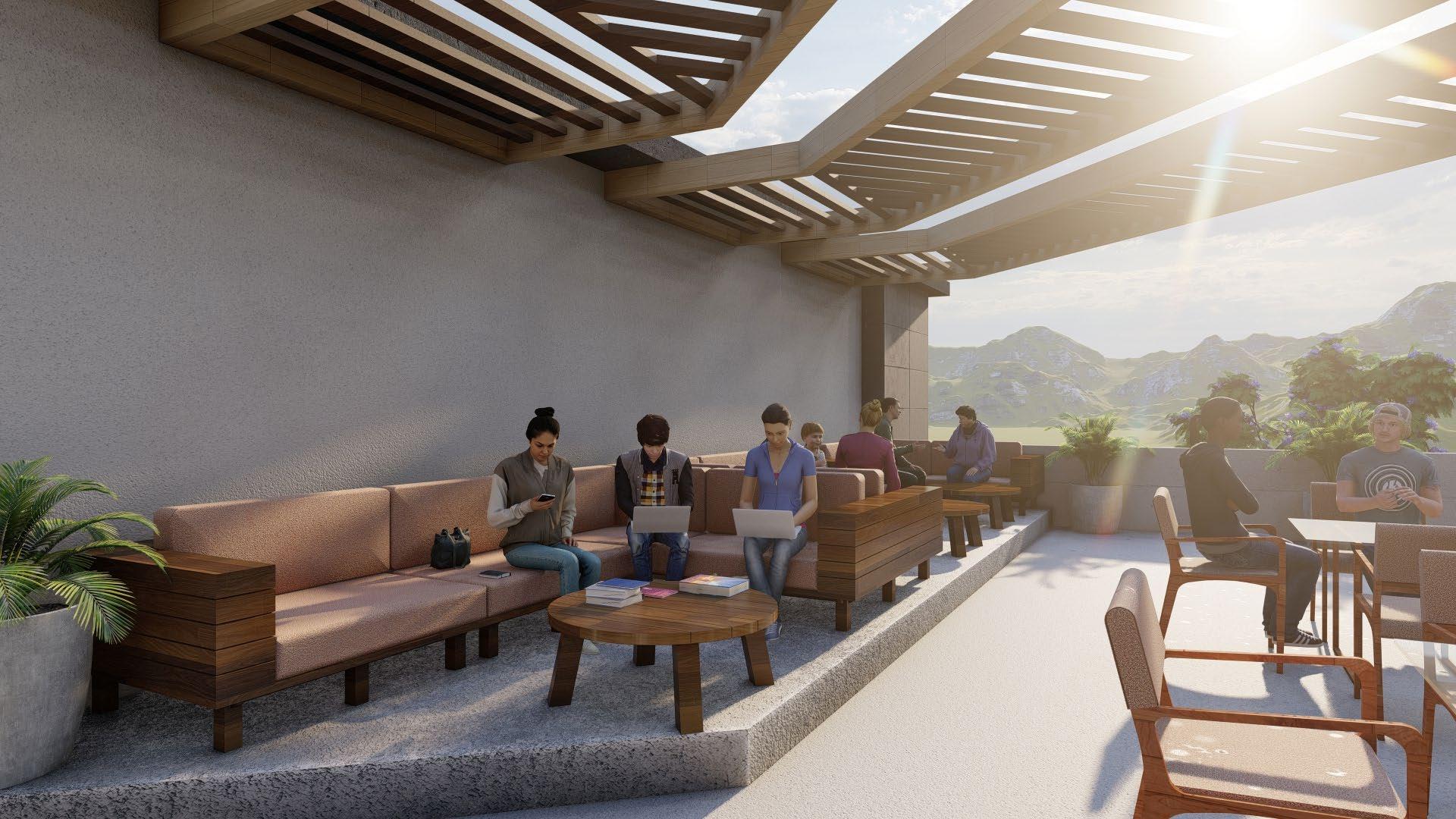

TERRAZA
DE JUEGOS
AFORO: 350 AFORO: 378 ÁREA: 524.34 M2 ÁREA:568.34 M2
INGRESO SECUNDARIO ESCALERAS ASCENSORES
ESCALERAS

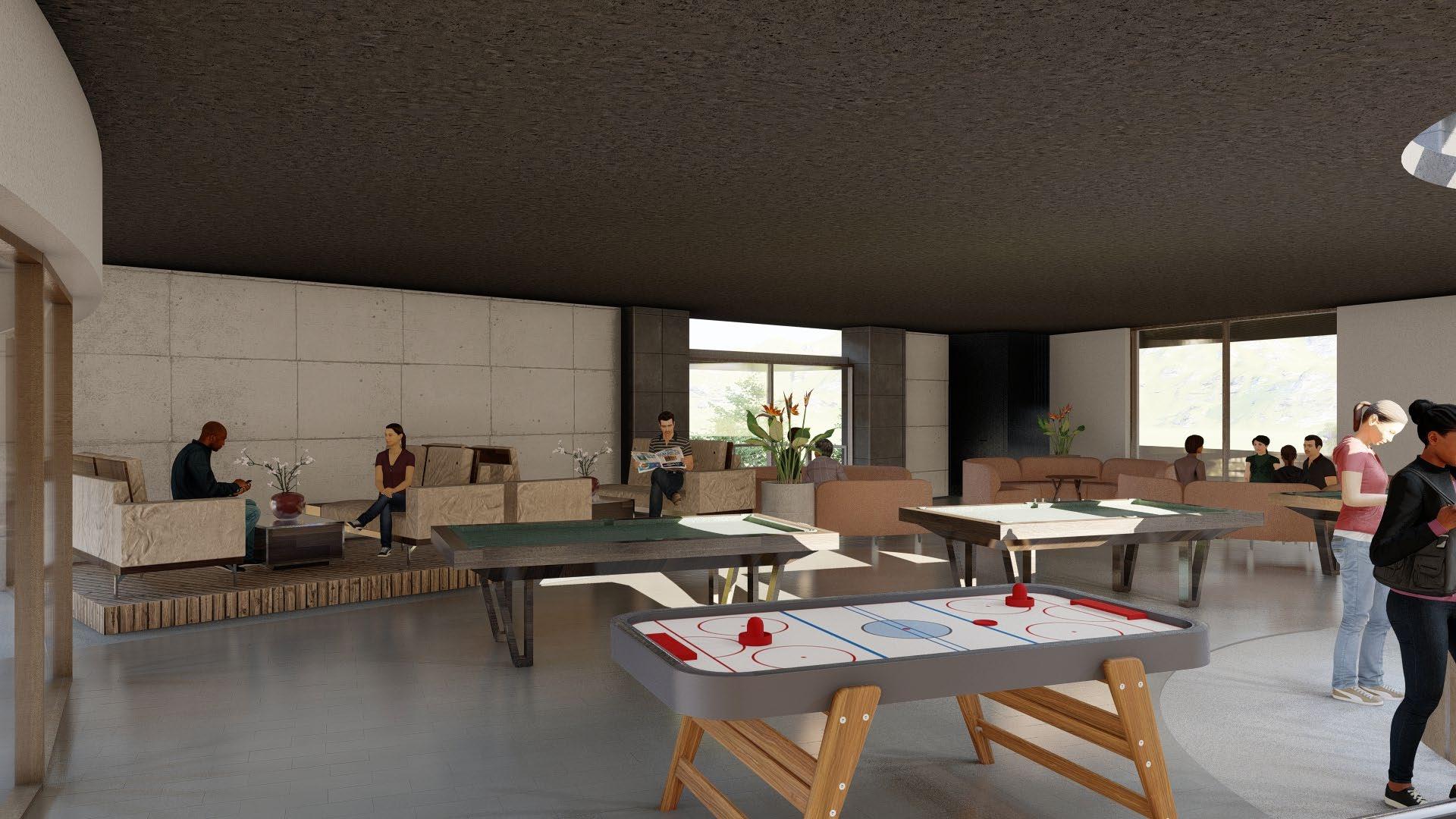

SALA
ÁREA DE MESAS
JUEGOS
JUEGOS
PRINCIPAL TERRAZA SALA DE MESAS
SALA DE

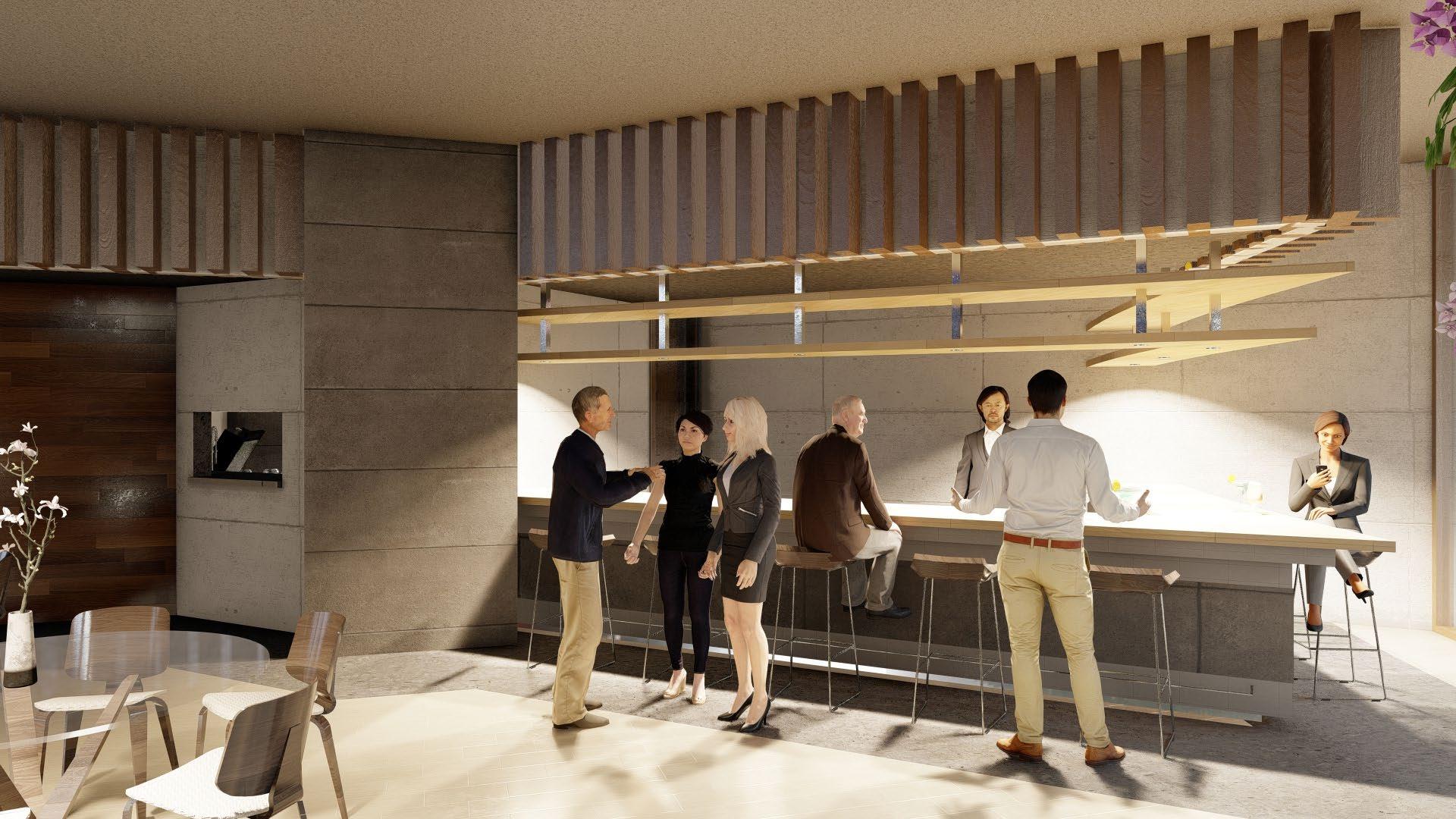

VISTA AL BAR VISTA DEL SALÓN DE
A LA PLAZA
ÁREAS RECREATIVAS

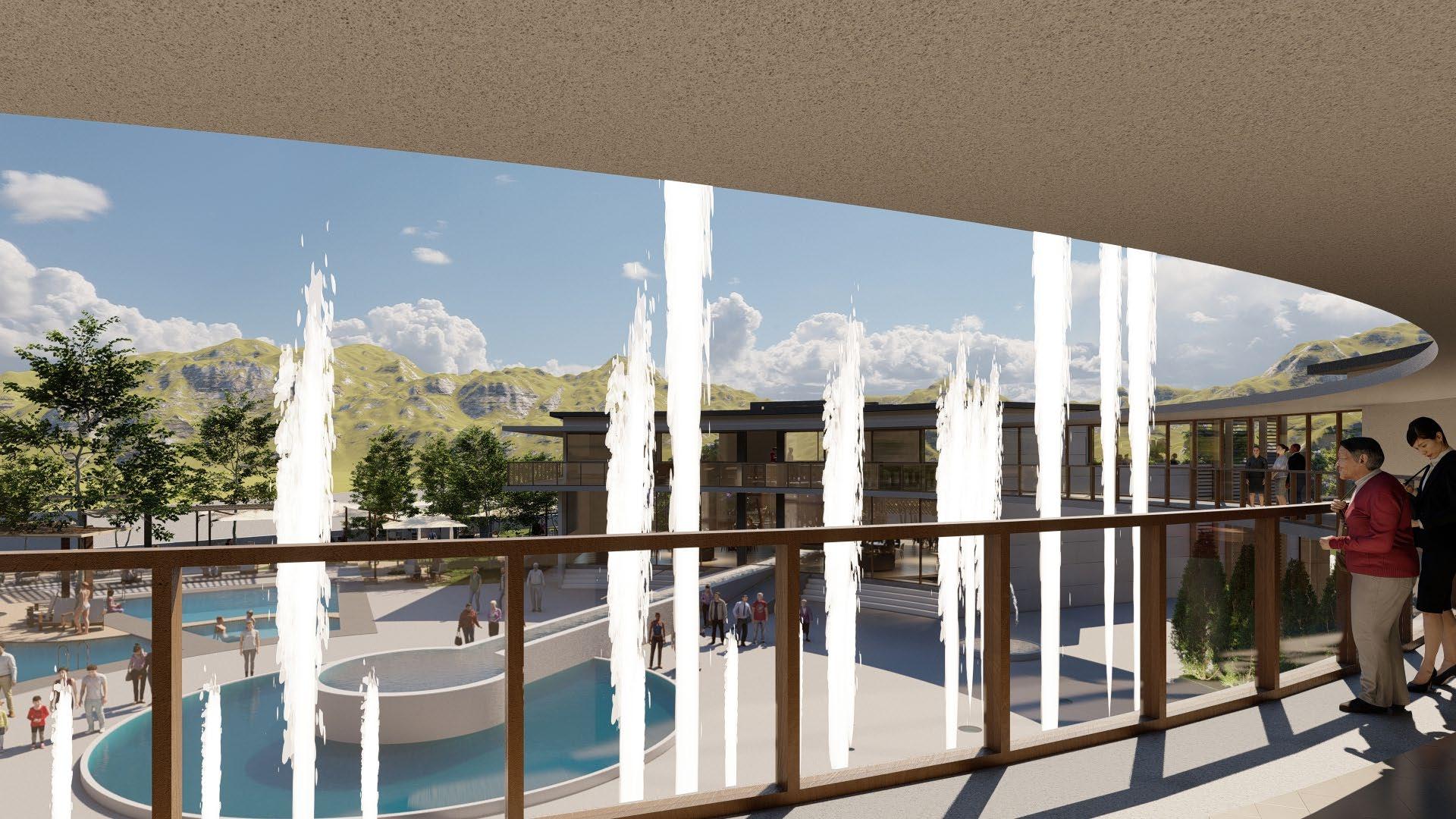

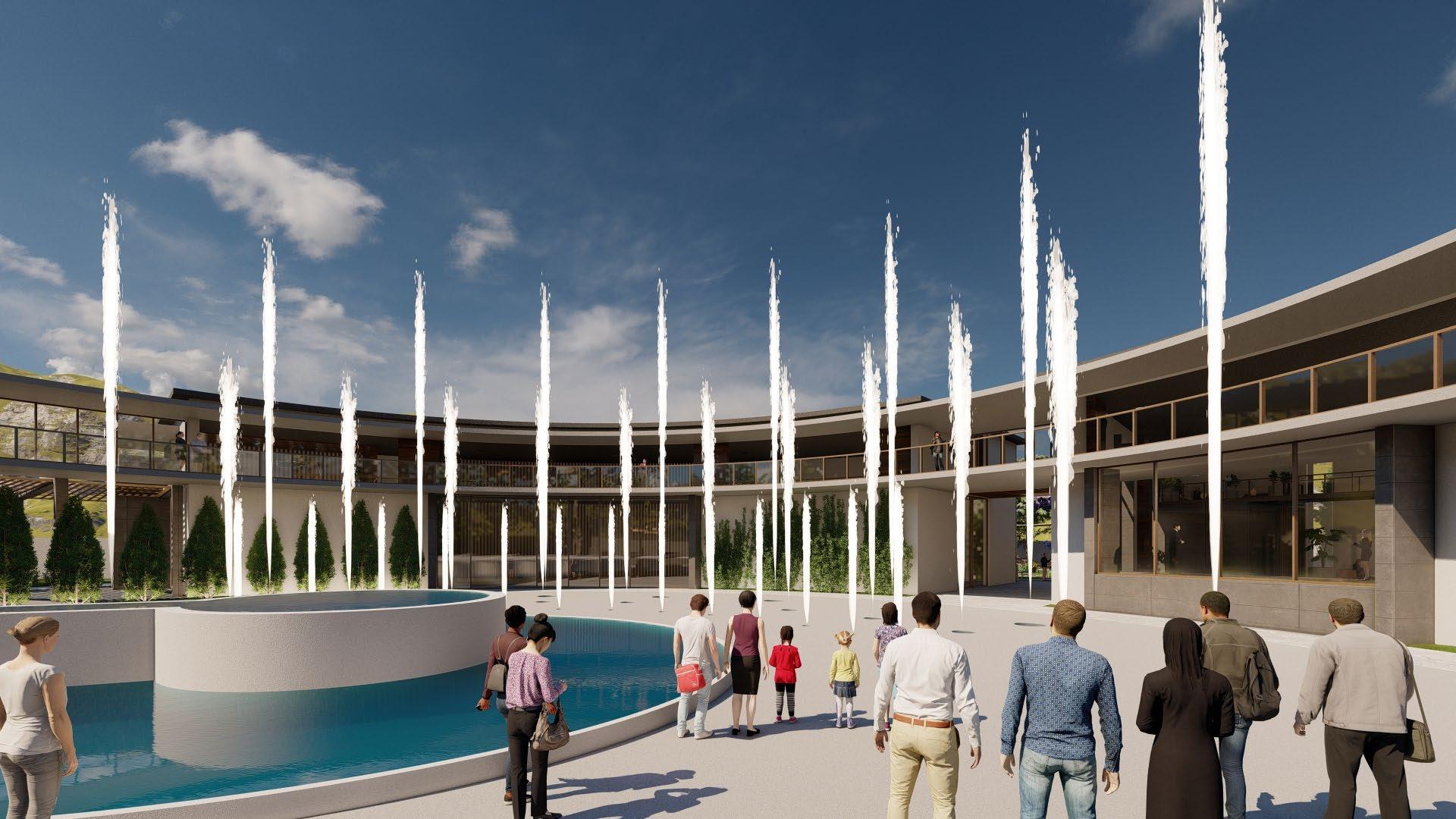

PLAZA DE INTERPRETACIÓN DEL AGUA EL AGUA ACTÚA COMO ELEMENTO JERÁRQUICO DEL PROYECTO

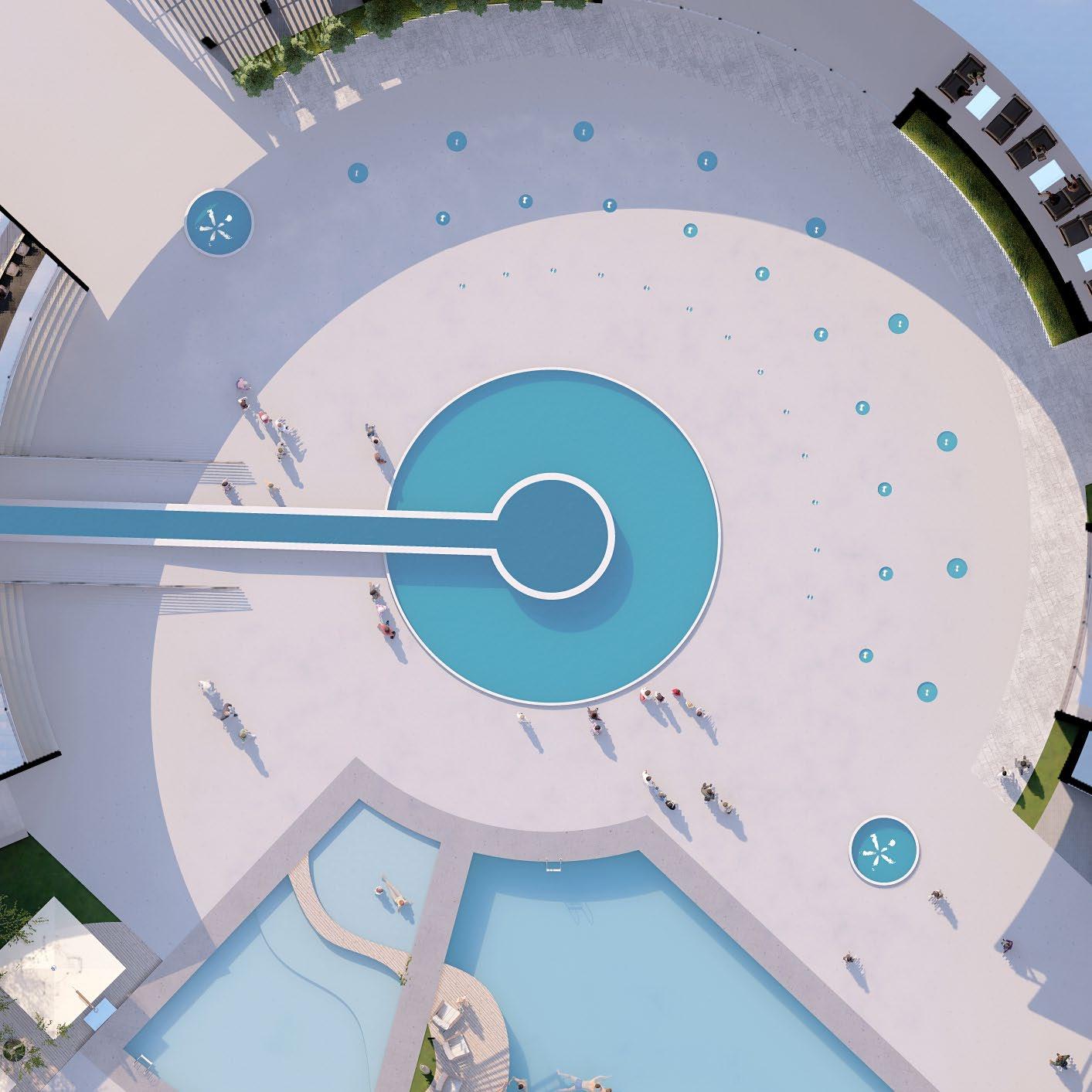

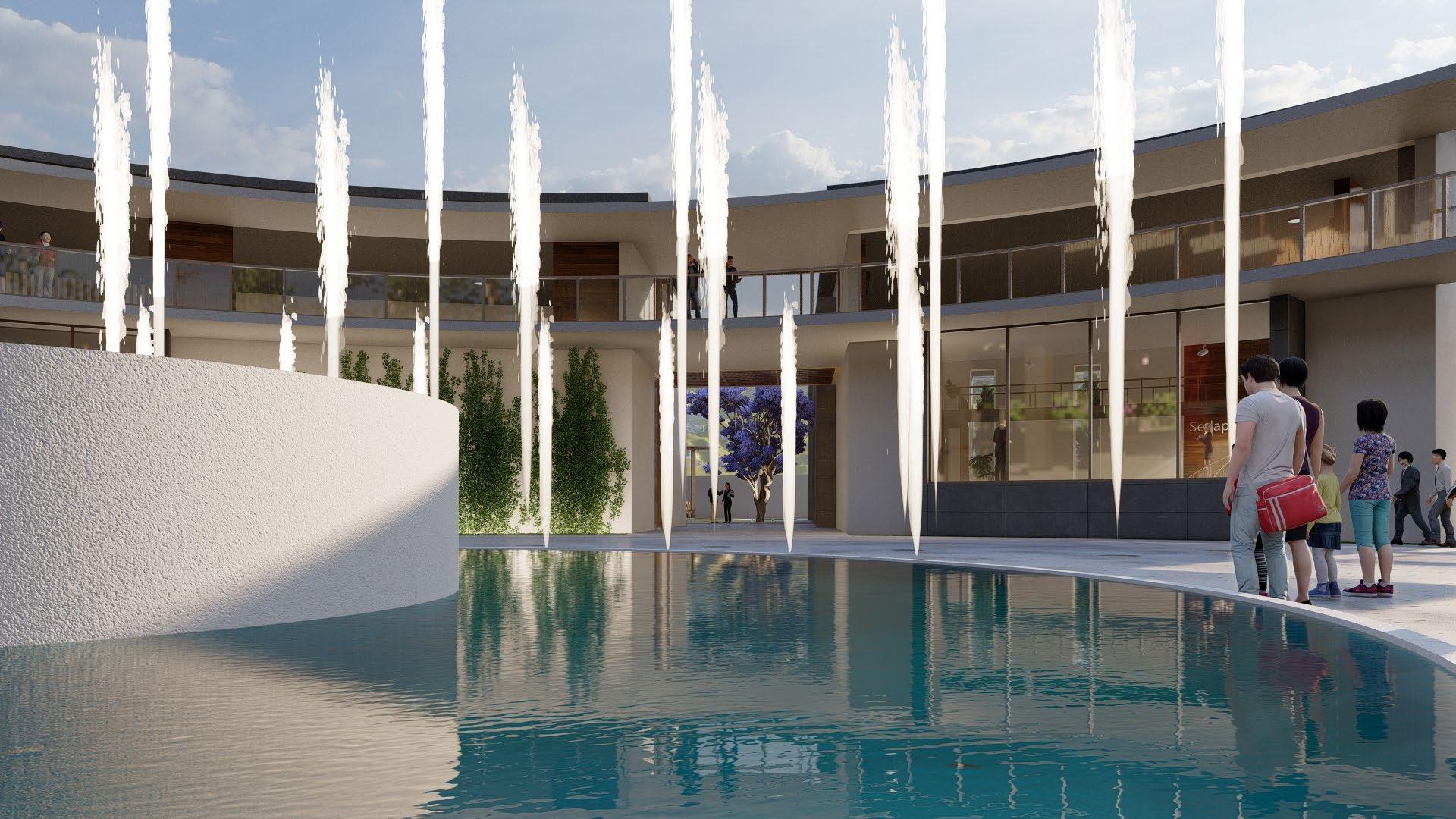

PLAZA DE INTERPRETACIÓN DEL AGUA
PILETAS
CIRCUITO DE FUENTES DE AGUA
ESPEJOS DE AGUA

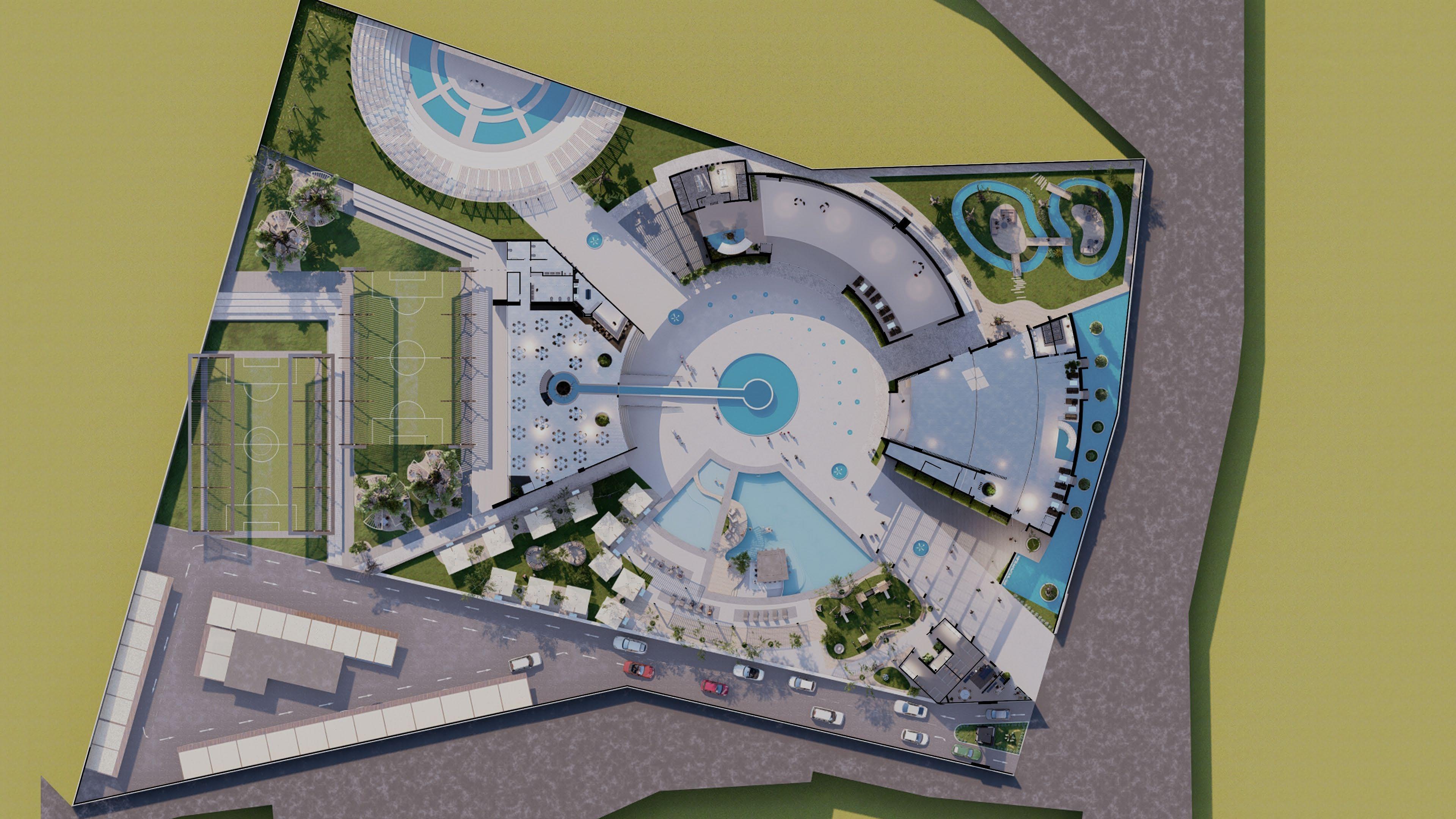

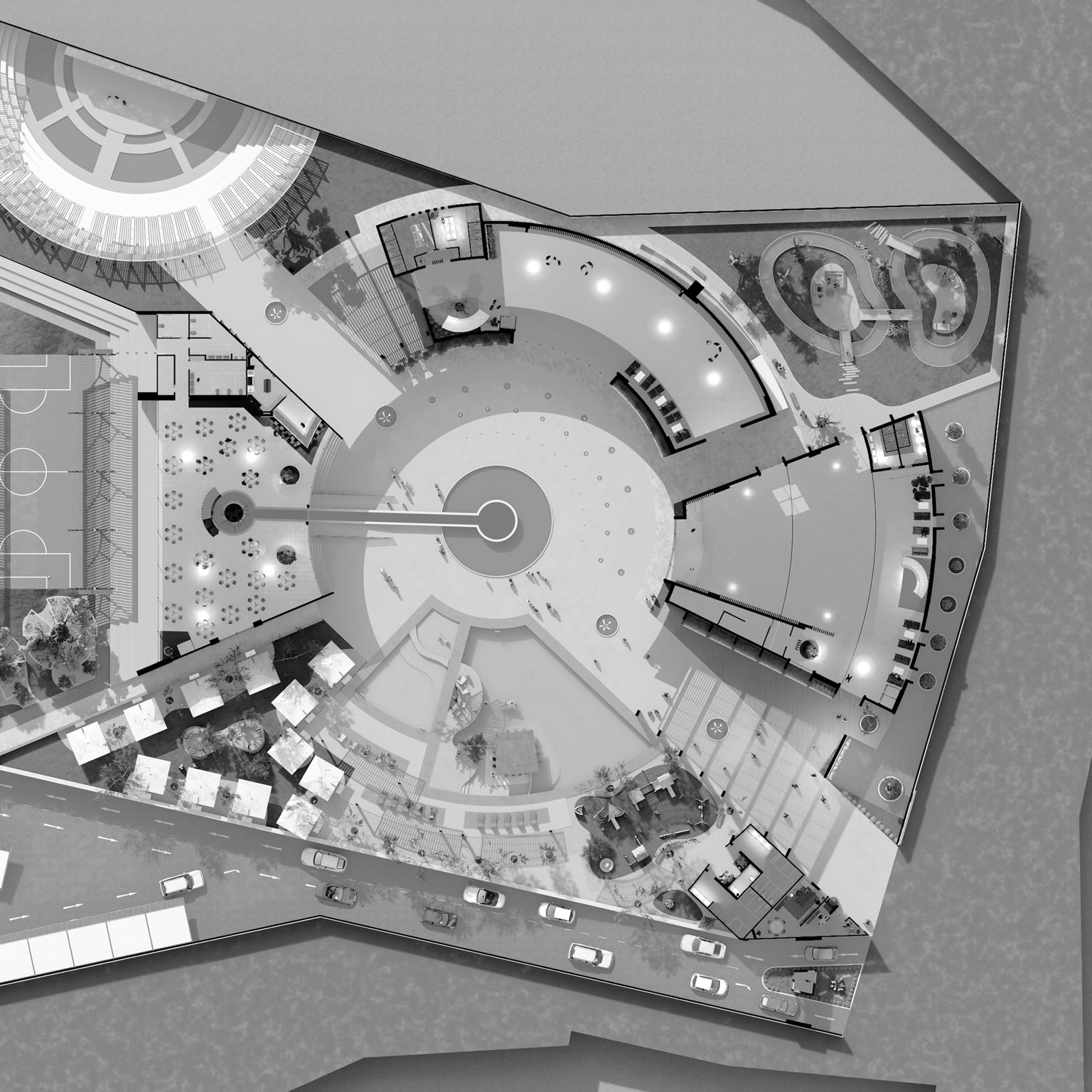

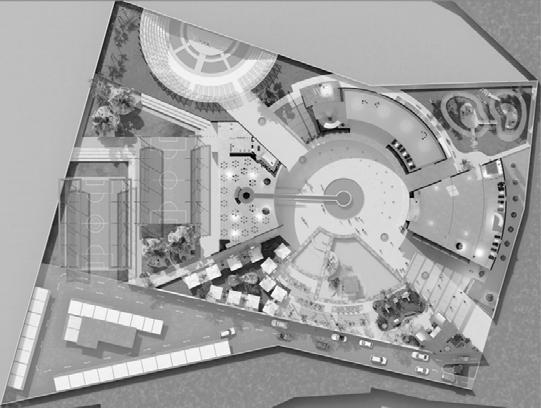

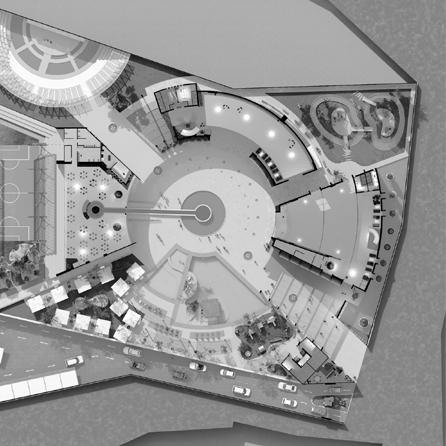

PLANIMETRÍA

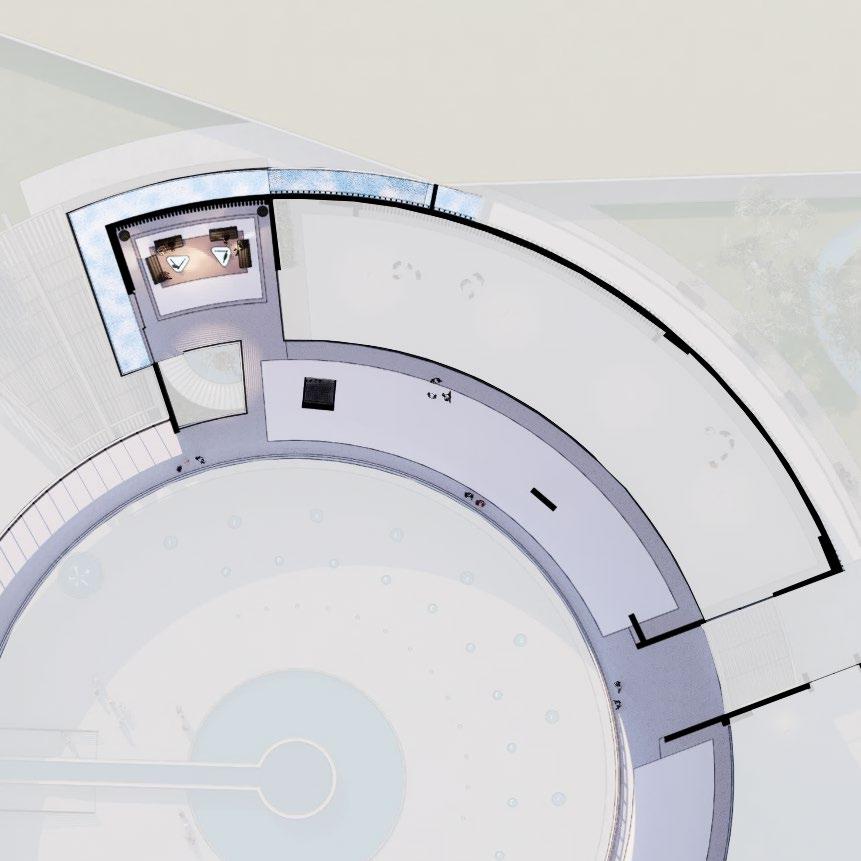

ARTICULADOR

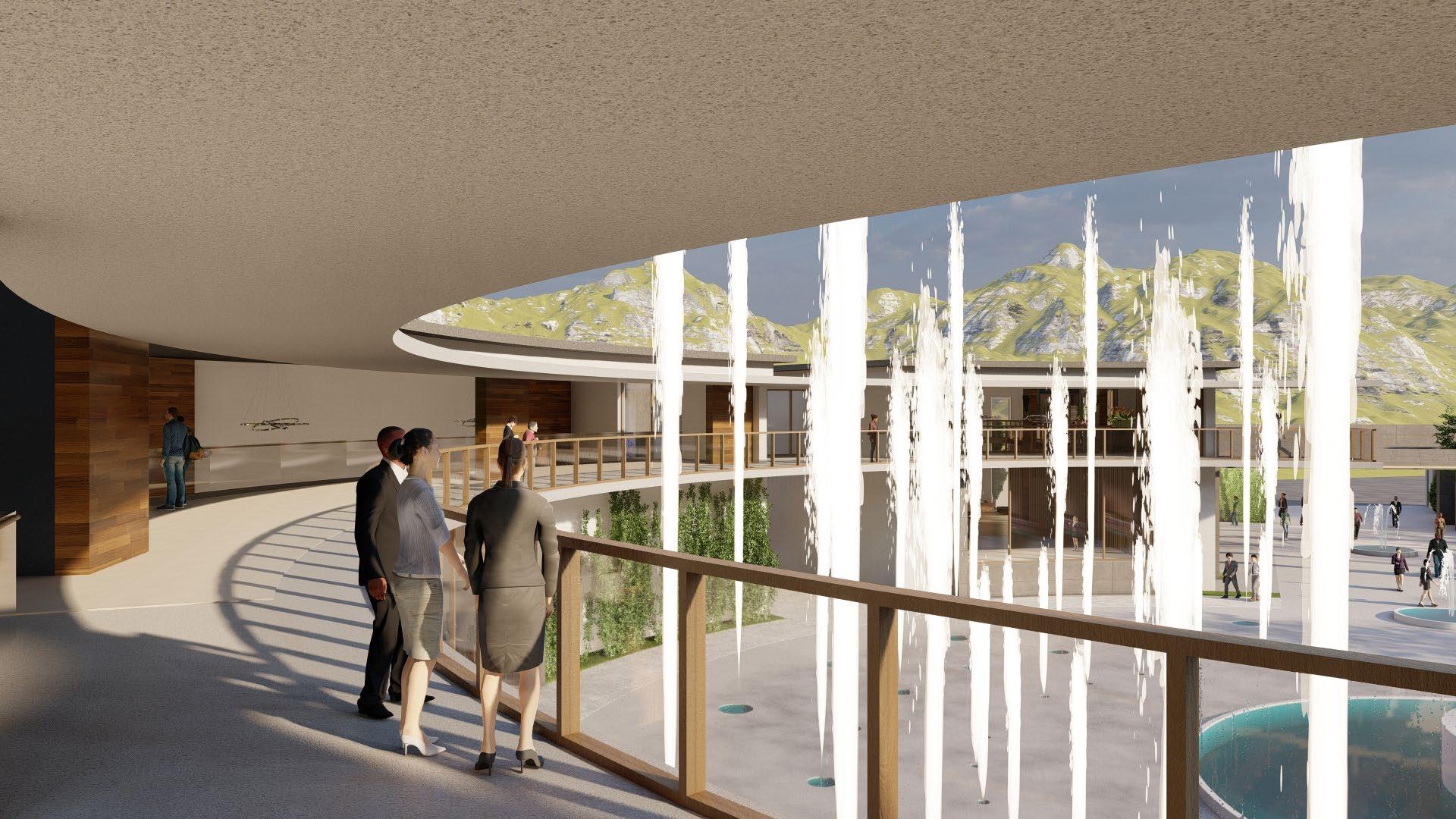

PANORAMA
GENERAL VISTA DESDE EL ANILLO

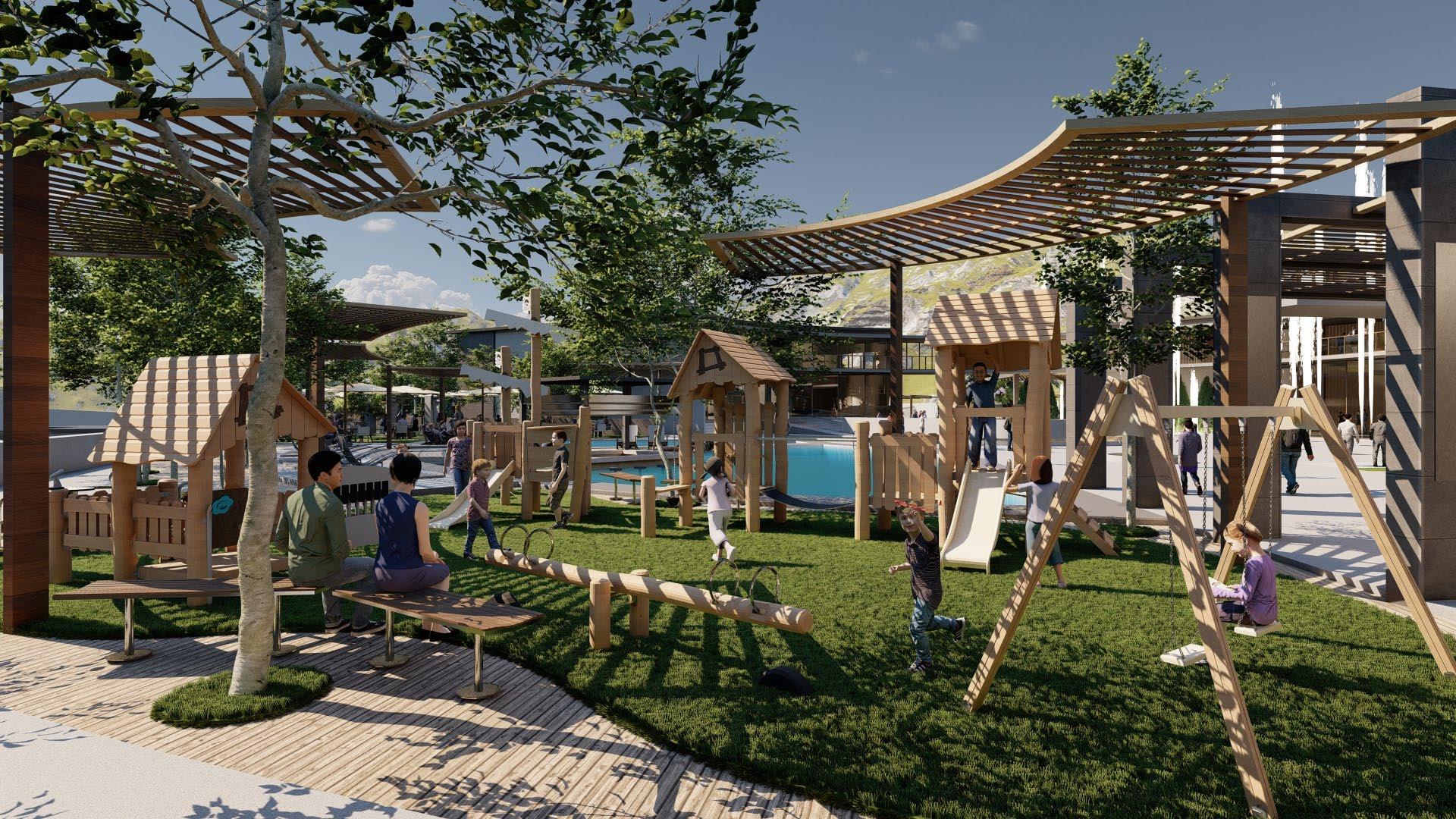

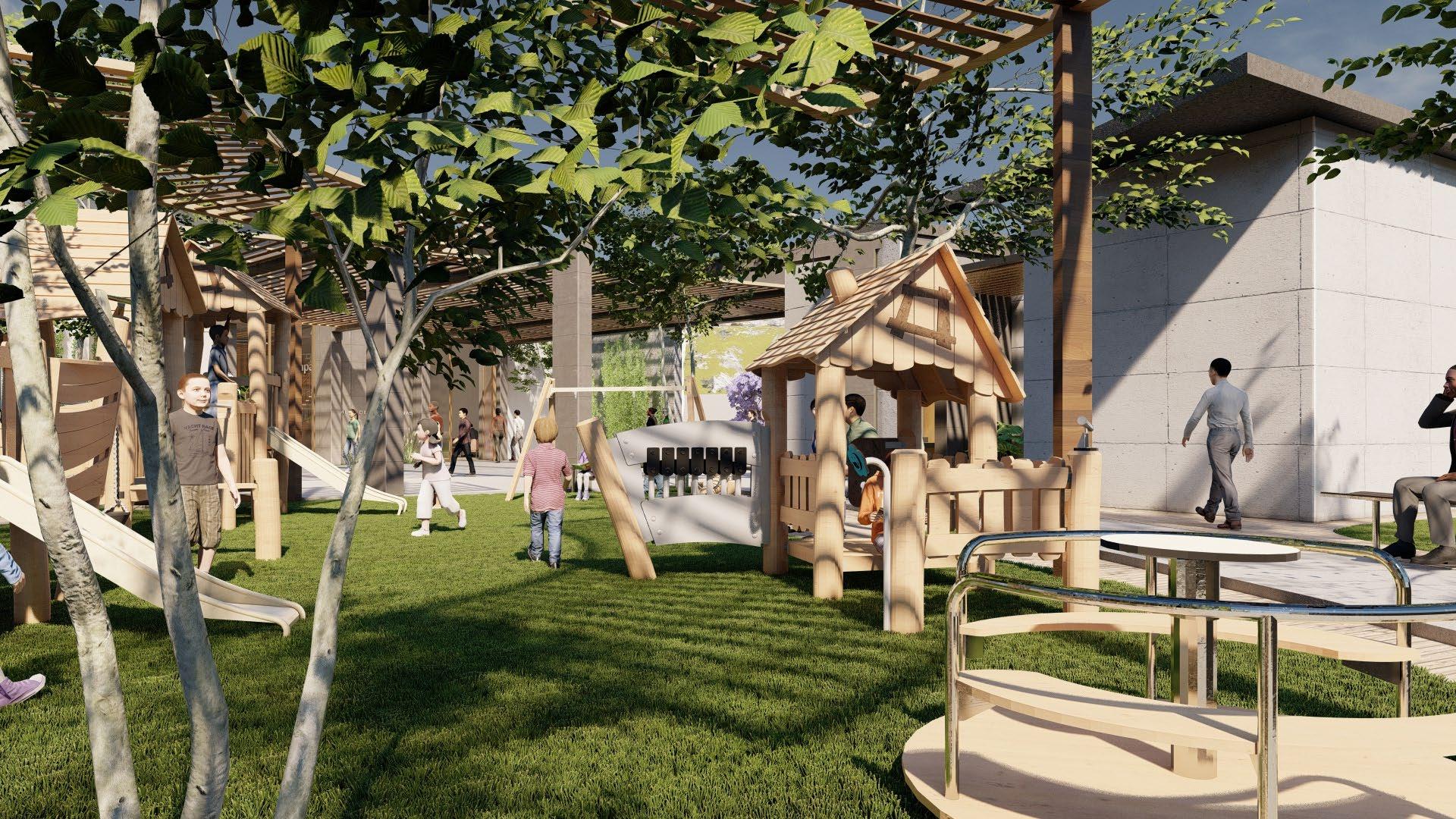

JUEGOS INFANTILES

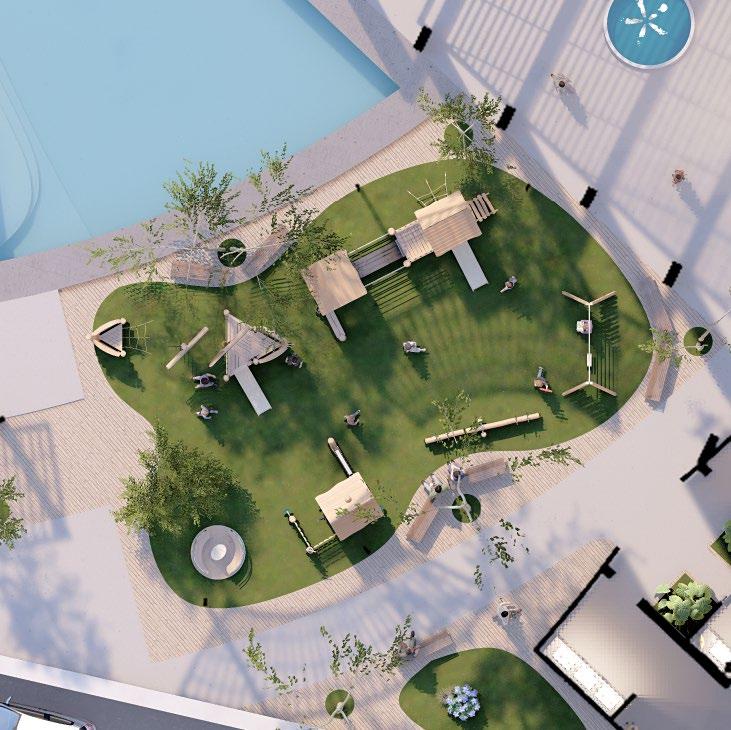

VISTA GENERAL DEL ÁREA DE JUEGOS INFANTILES
MOBILIARIO URBANO
MOBILIARIO URBANO
JUEGOS INFANTILES
ÁREA SUPERVISADA PLANIMETRÍA
MOBILIARIO ENFOCADO EN DISTINTAS EDADES

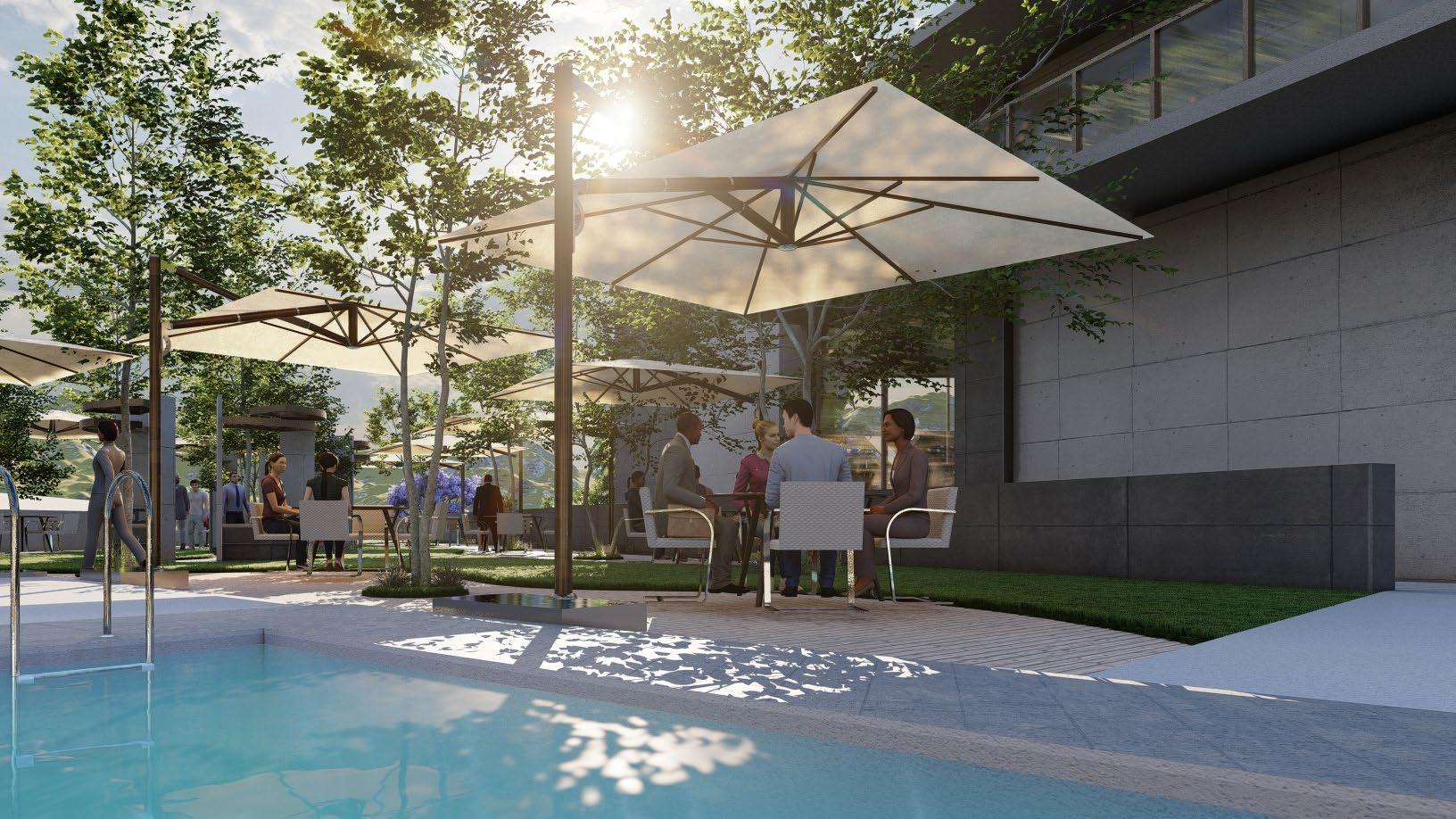

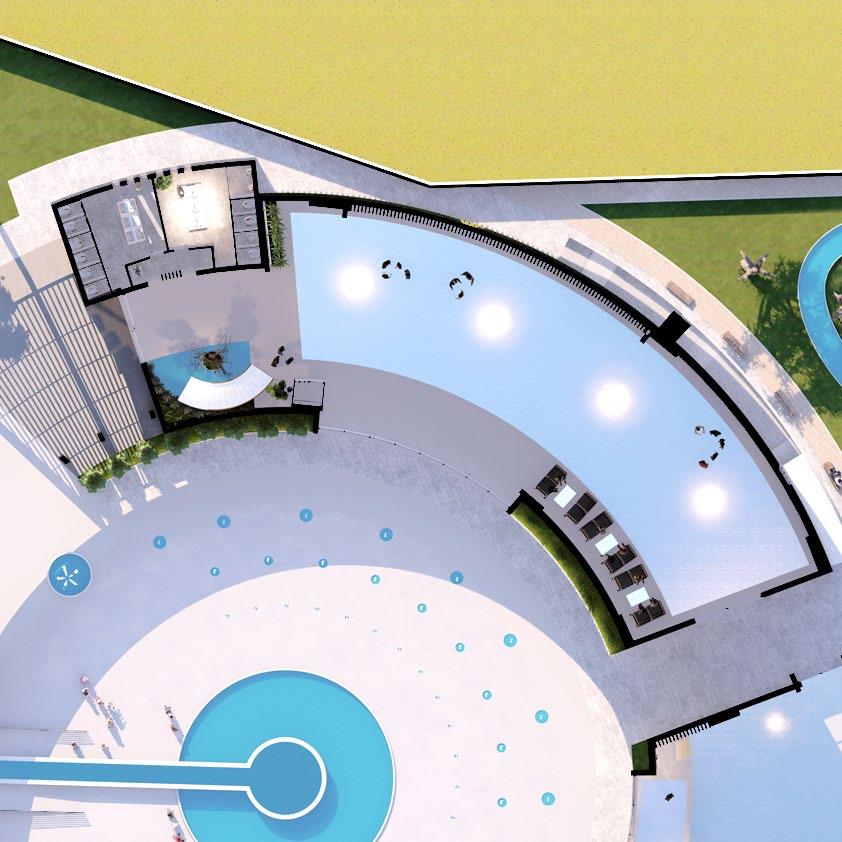

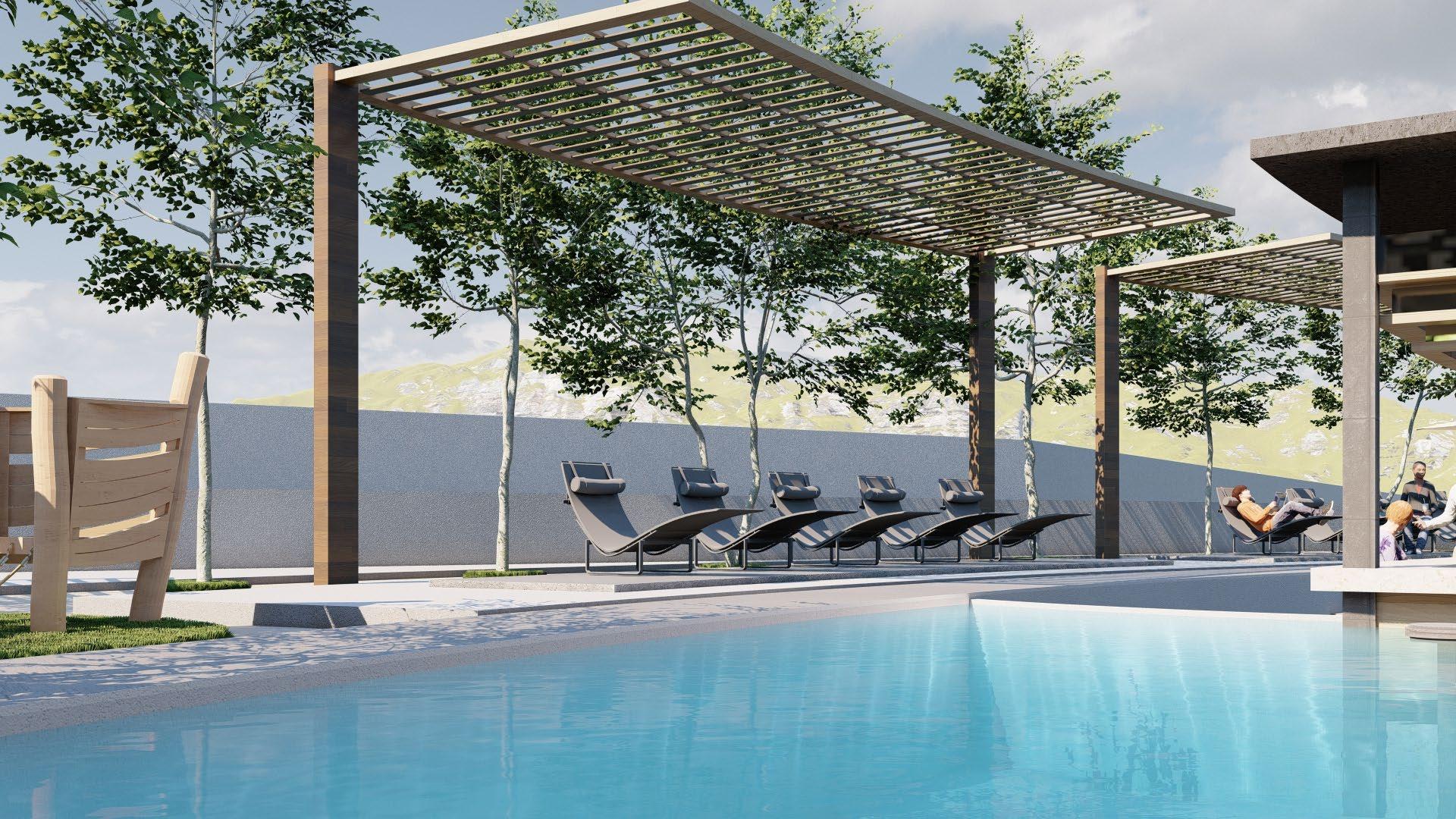

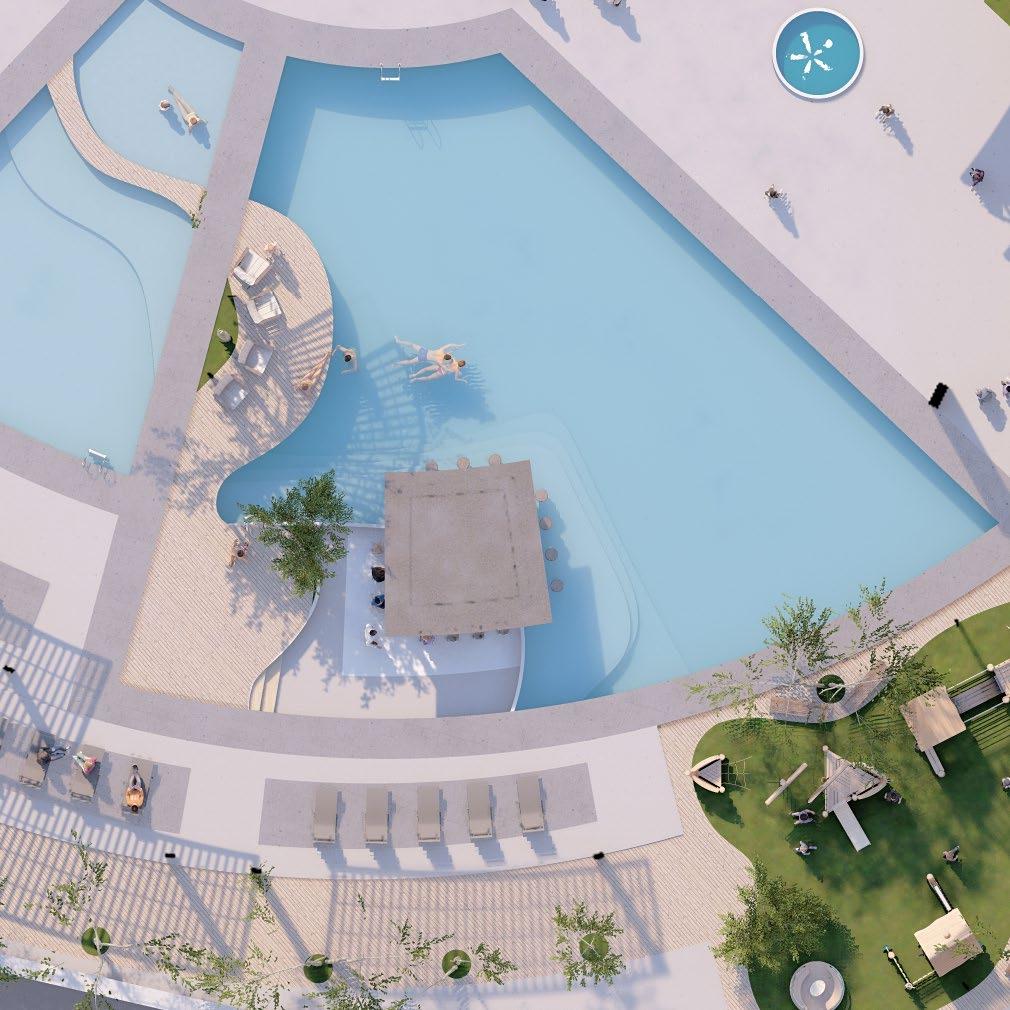

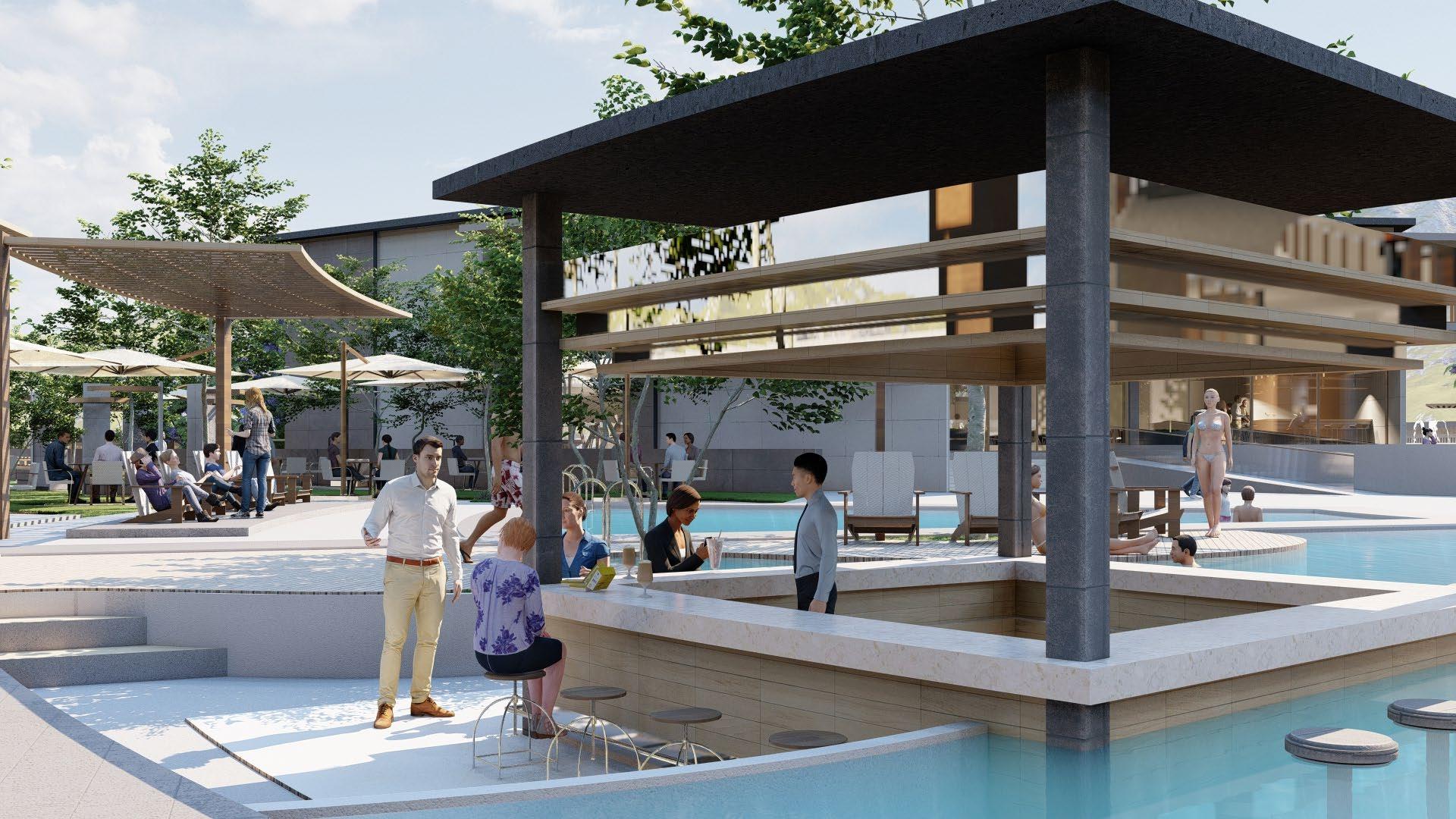

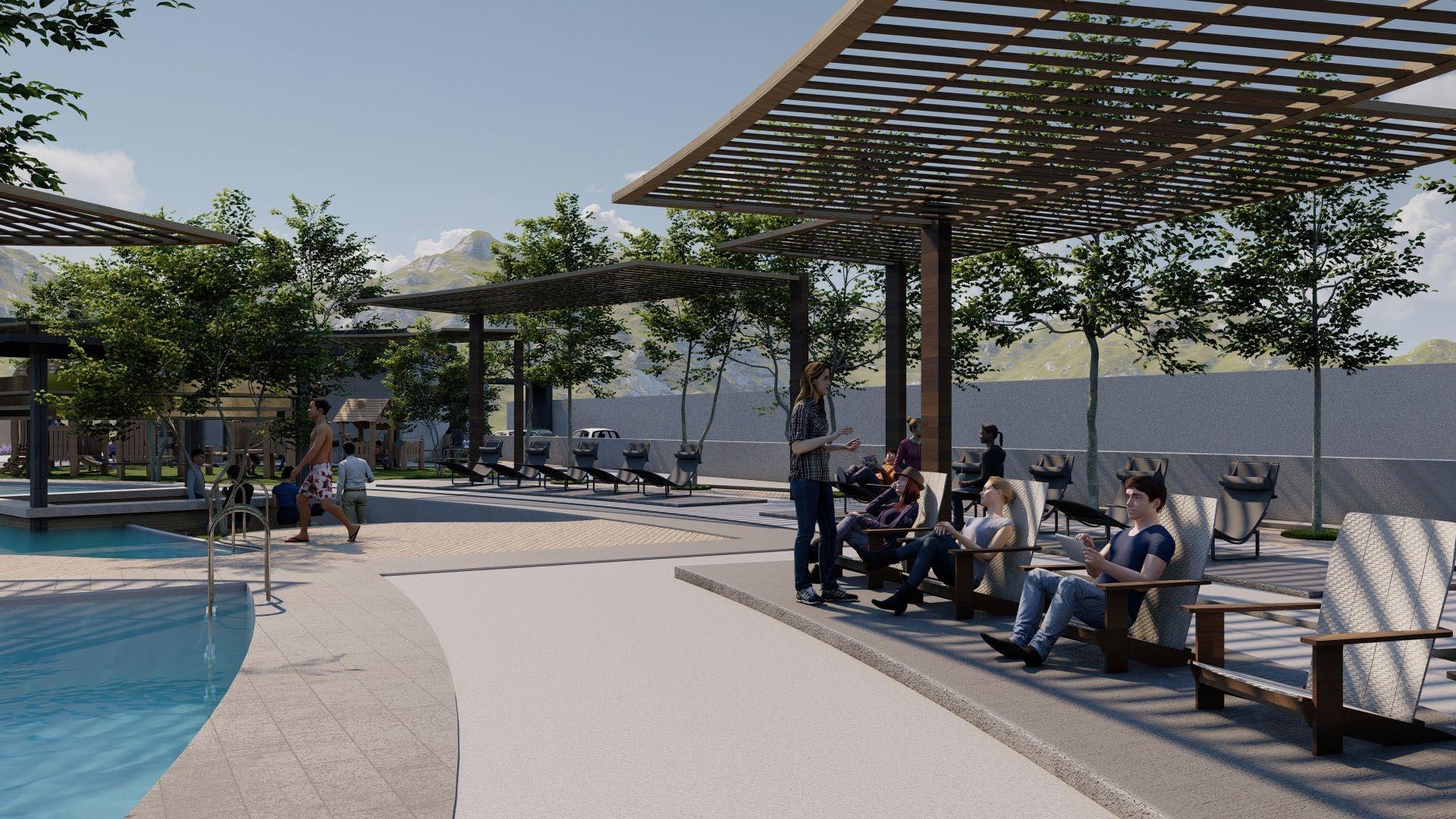

PISCINA ADULTOS/ BAR
VISTA HACIA EL BAR
ESCALERAS
REPOSERAS
REPOSERAS
PISCINA - ADULTOS
DE REPOSERAS
PÉRGOLAS
BAR
BAR CON ACESSO INCLUIDO A LA PISCINA
ZONA
BAJO
PLANIMETRÍA

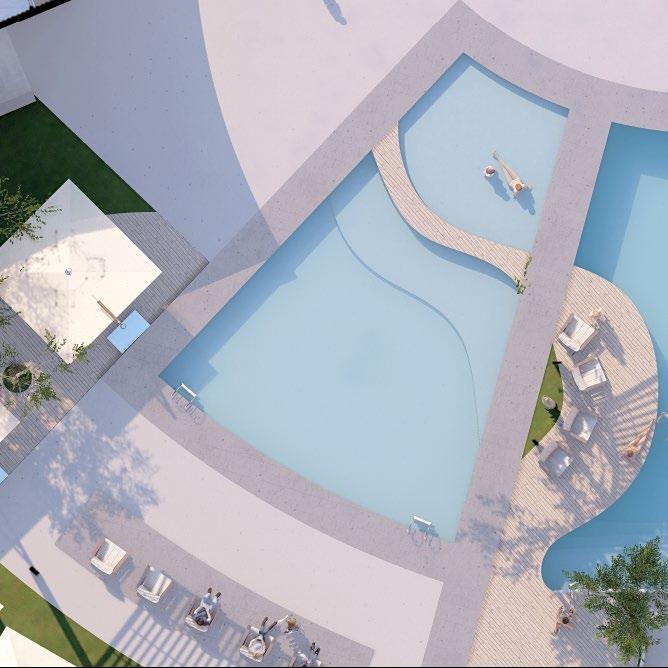

PISCINA NIÑOS

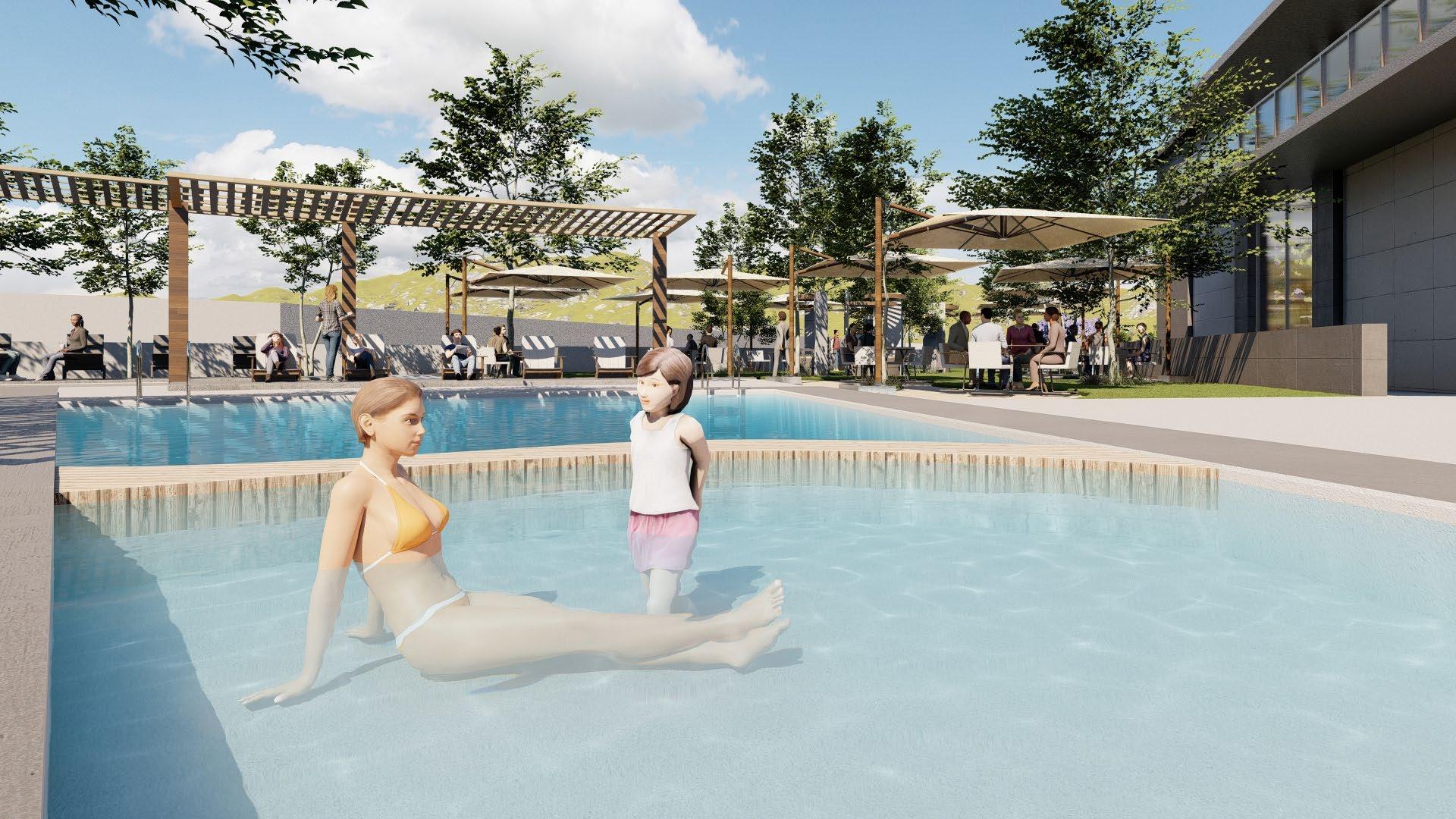

VISTA GENERAL DE LA PISCINA INFANTIL, SECCIÓN DE 80CM DE PROFUND IDAD
ÁREA DE CHAPOTEADERO
CHAPOTEADERO ALTURA 40 CM
PISCINA ALTURA 70 CM
REPOSERAS
ESCALERAS
PISCINA ALTURA 80 CM
PLANIMETRÍA
ZONA DE REPOSADERAS
- ADULTOS
PISCINA

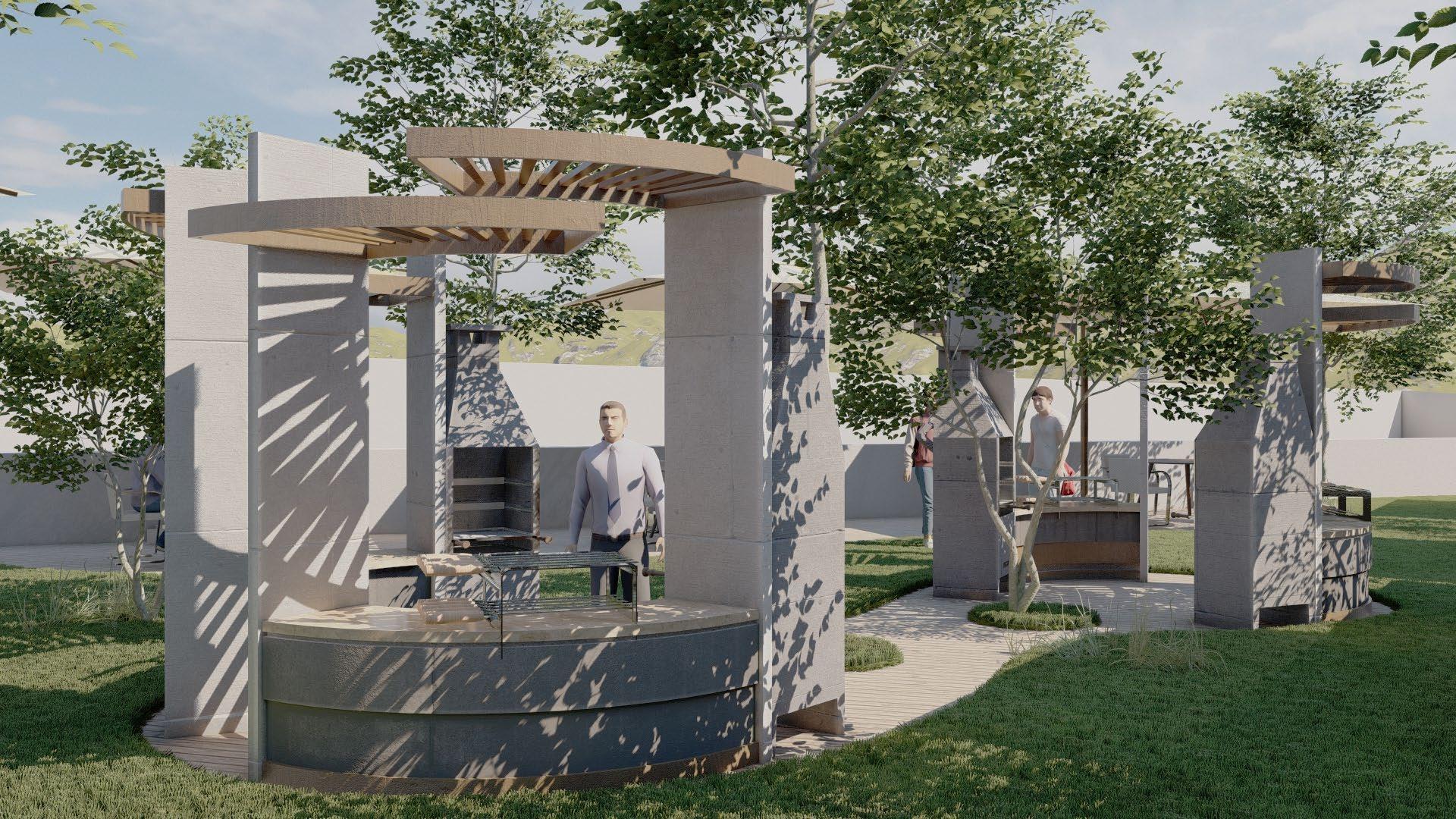

ÁREA DE PARRILLAS
VISTA DESDE LA PISCINA INFANTIL
ZONAS DE MESAS
ZONA DE MESAS
ÁREA DE PARRILLAS
PLANIMETRÍA
PARRILLAS Y COCINAS
PREPARACIÓN
ZONA DE COCINA Y

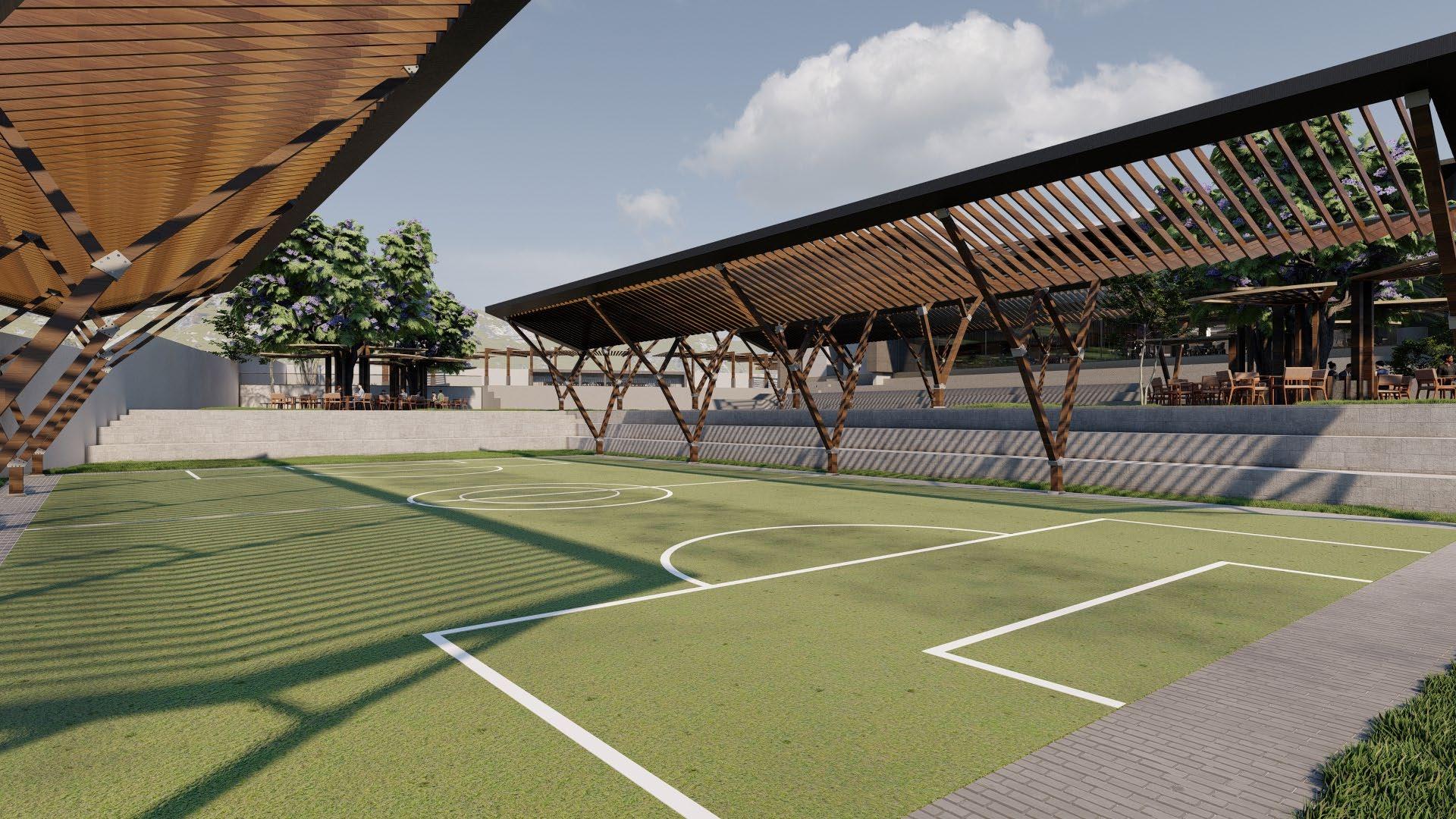

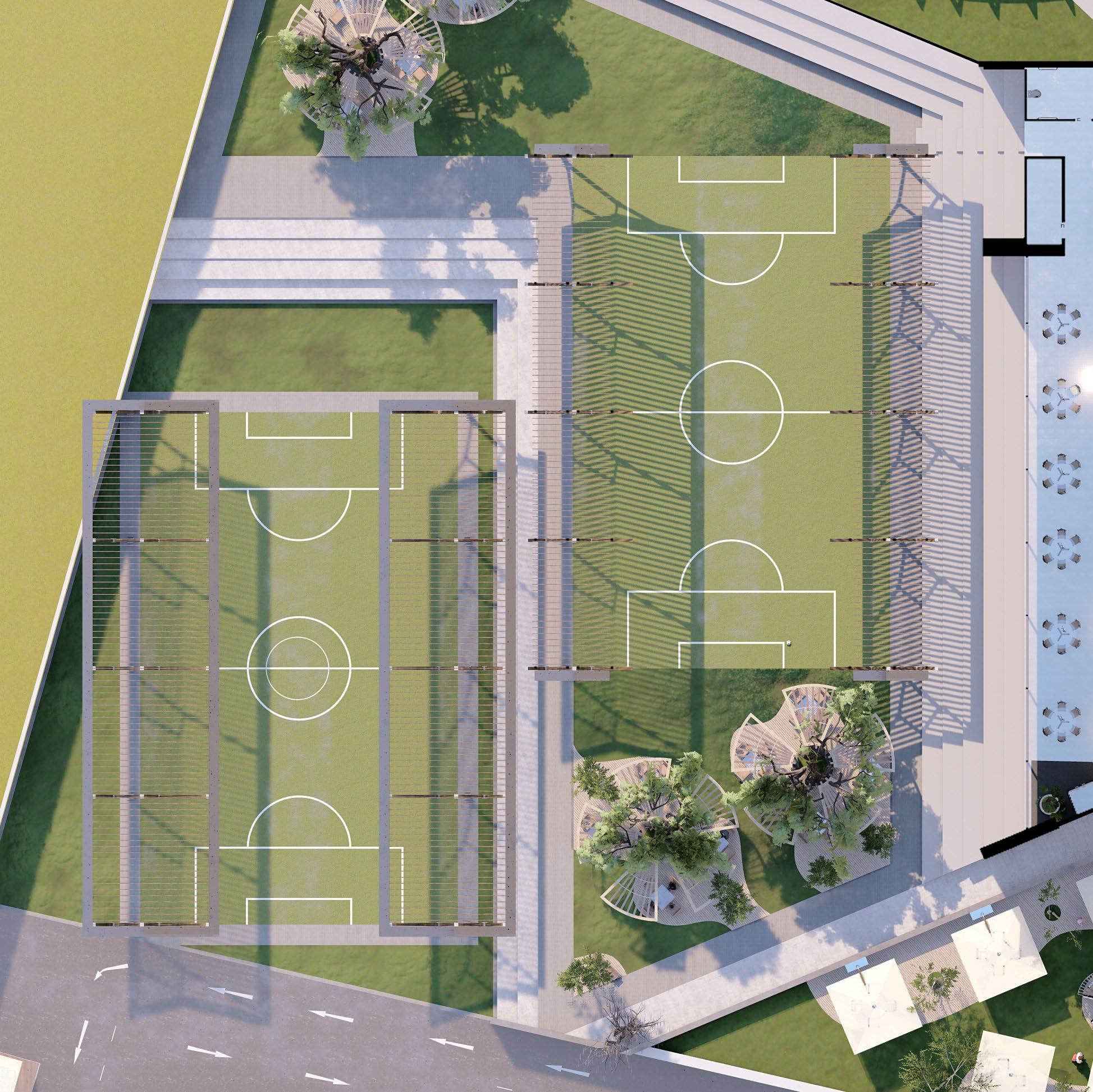

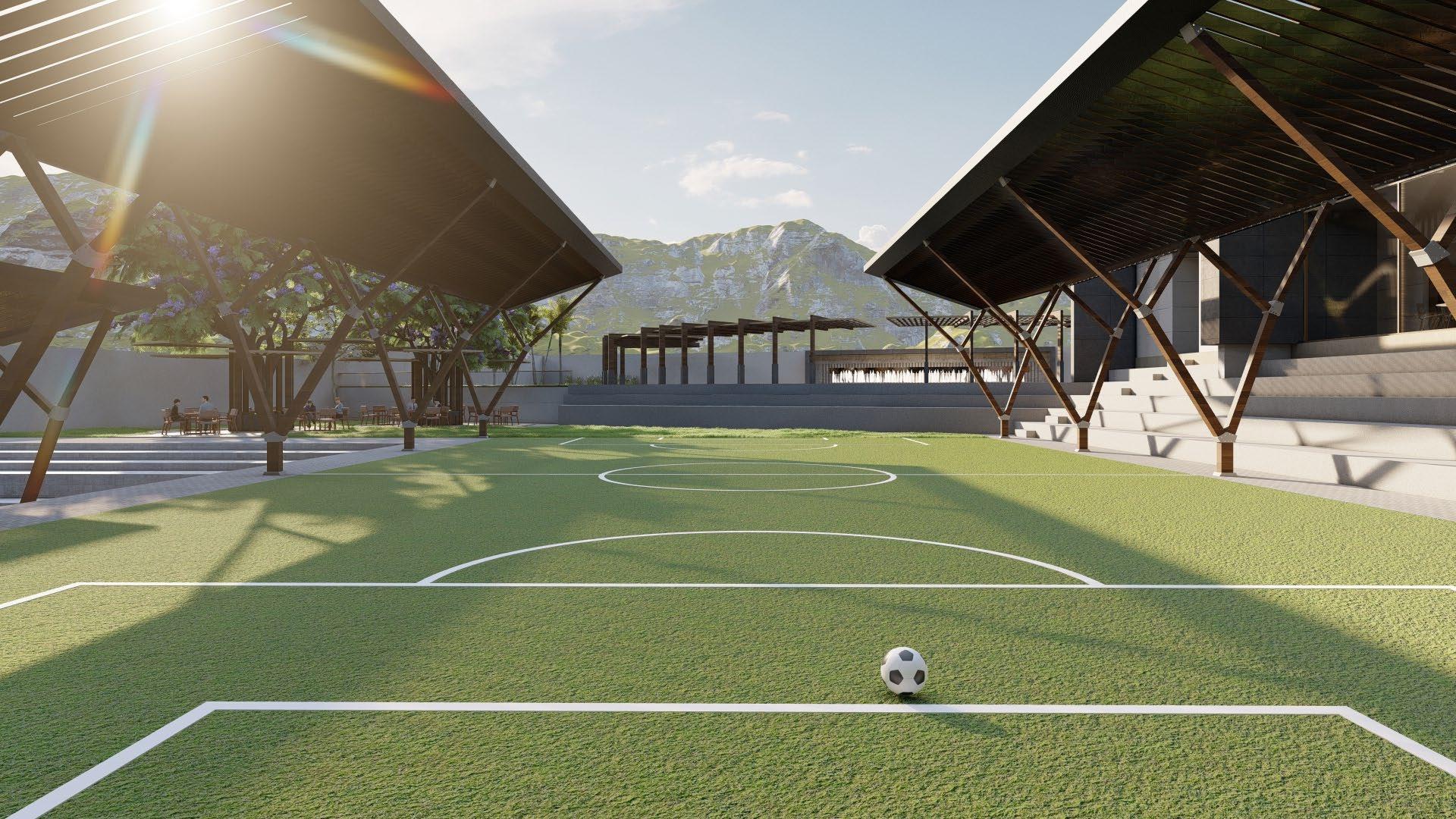

CANCHAS DEPORTIVAS

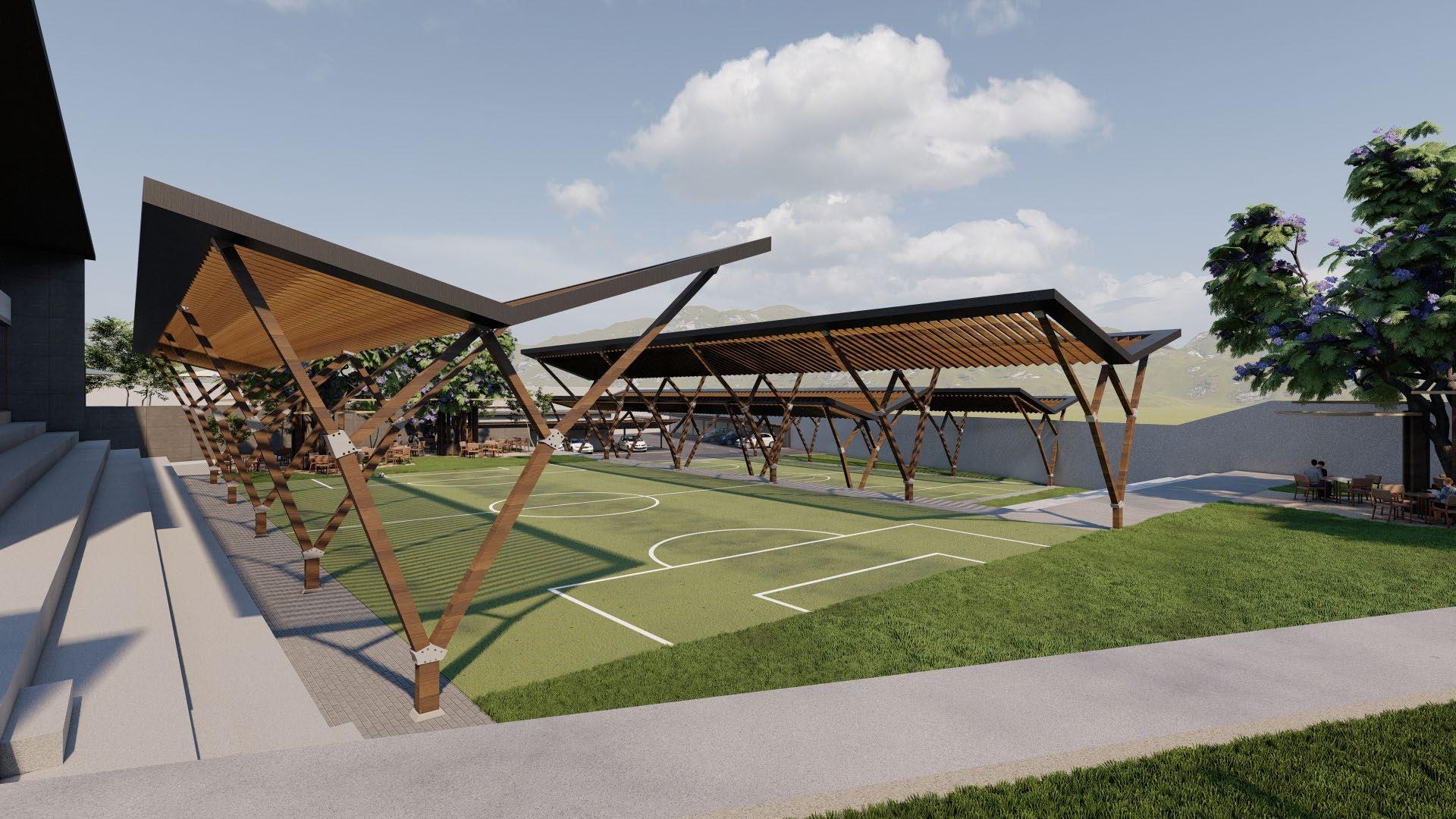

VISTA DE LAS CANCHAS DEPORTIVAS DEL NIVEL SUPERIOR
GRADERÍAS
DESNIVEL DE - 1.8M
CANCHAS
NIVEL INFERIOR PLANIMETRÍA
CANCHAS DEPORTIVAS NIVEL SUPERIOR
DEPORTIVAS
CANCHAS DEPORTIVAS

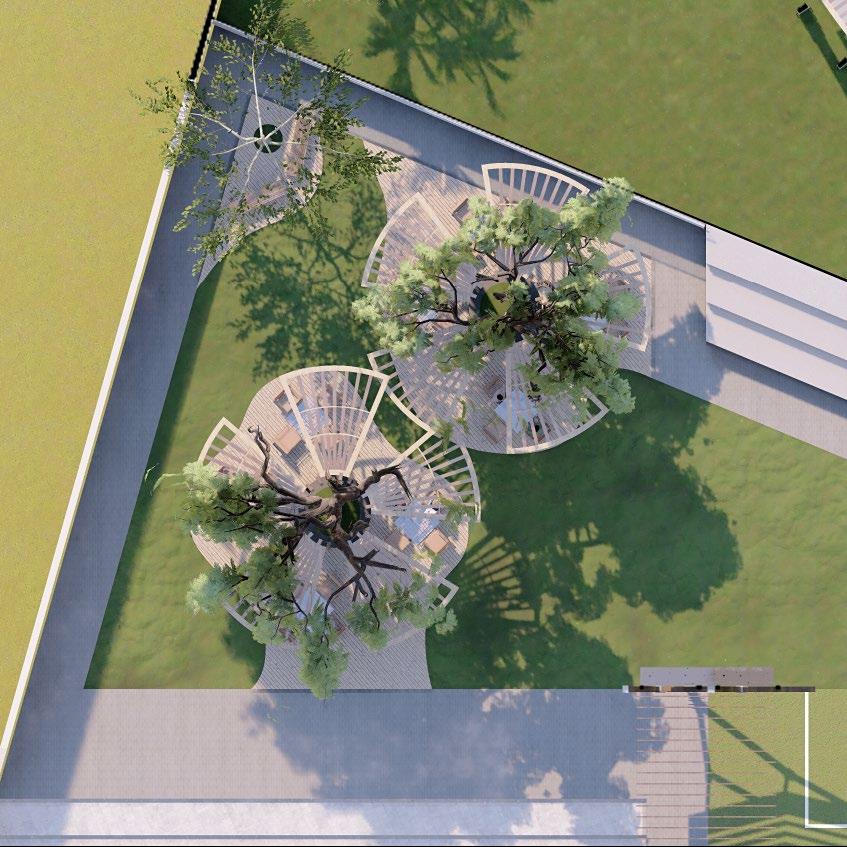

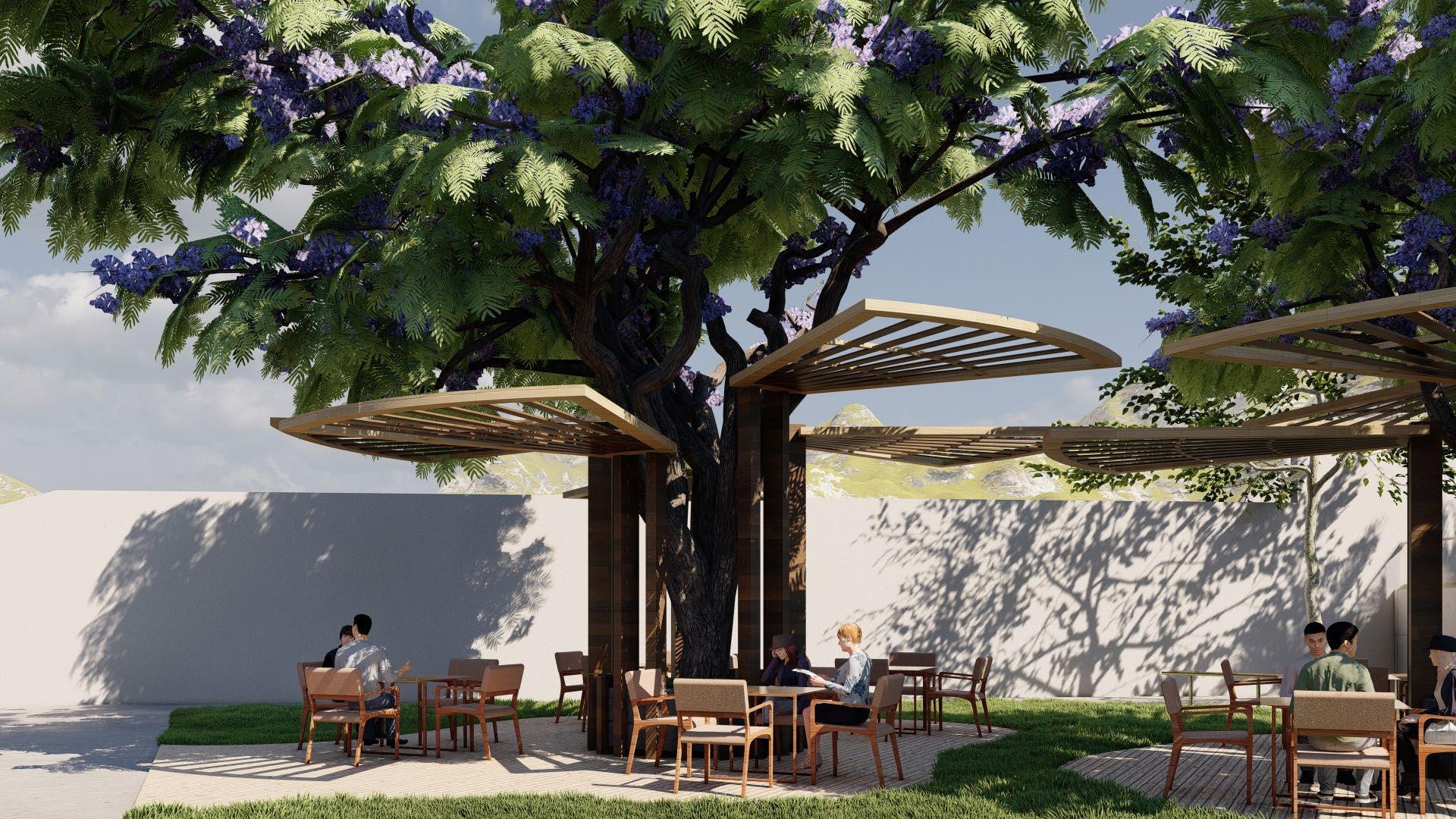

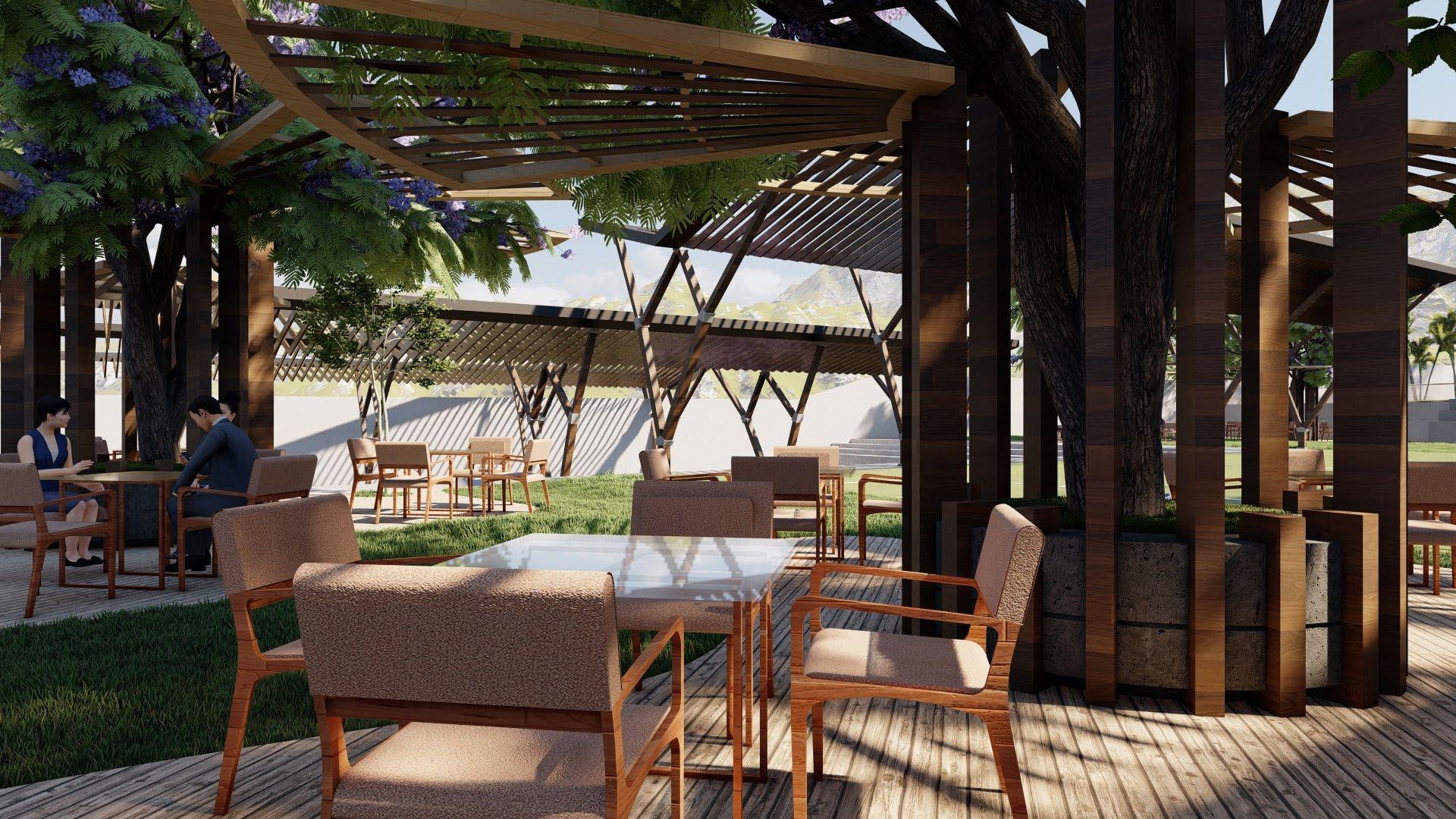

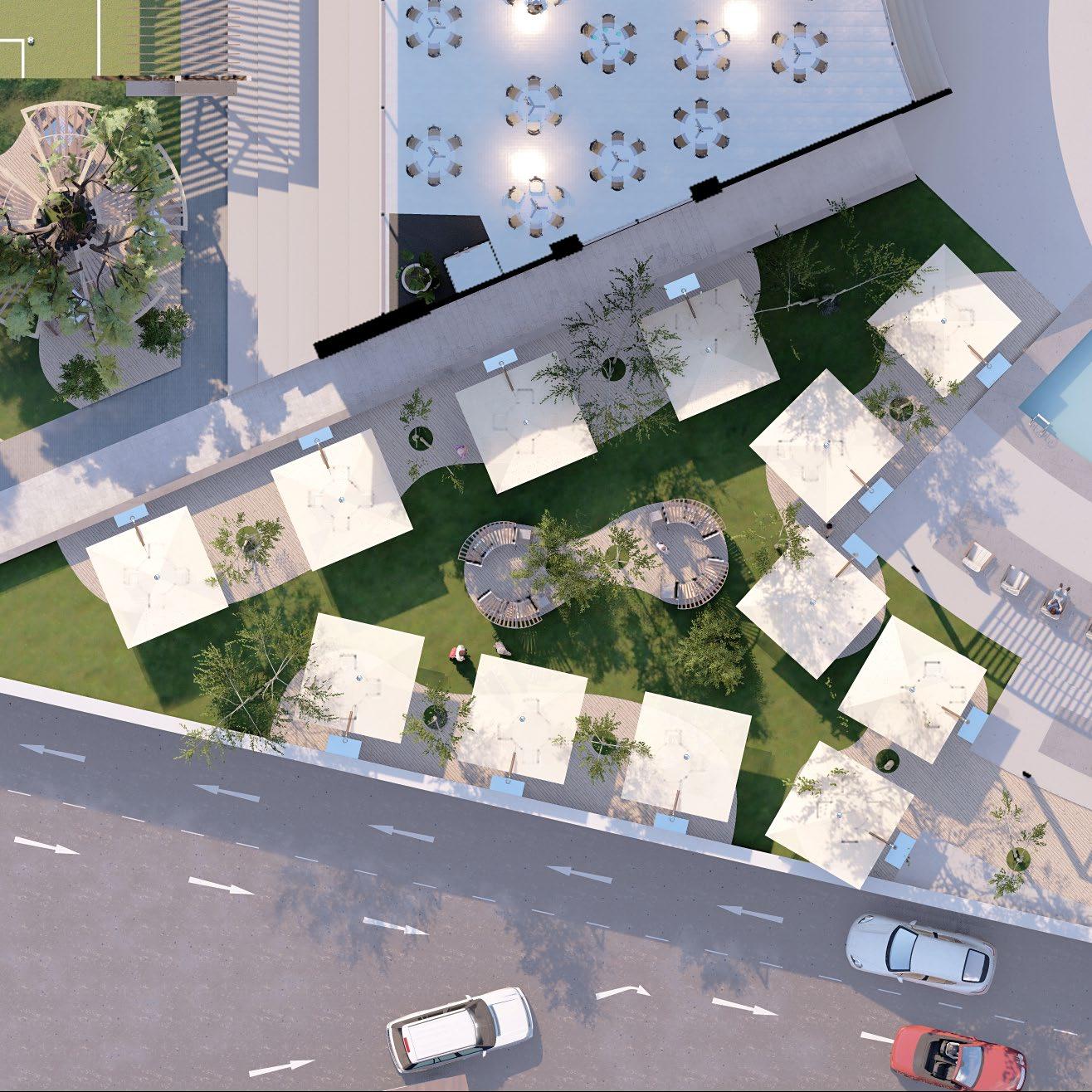

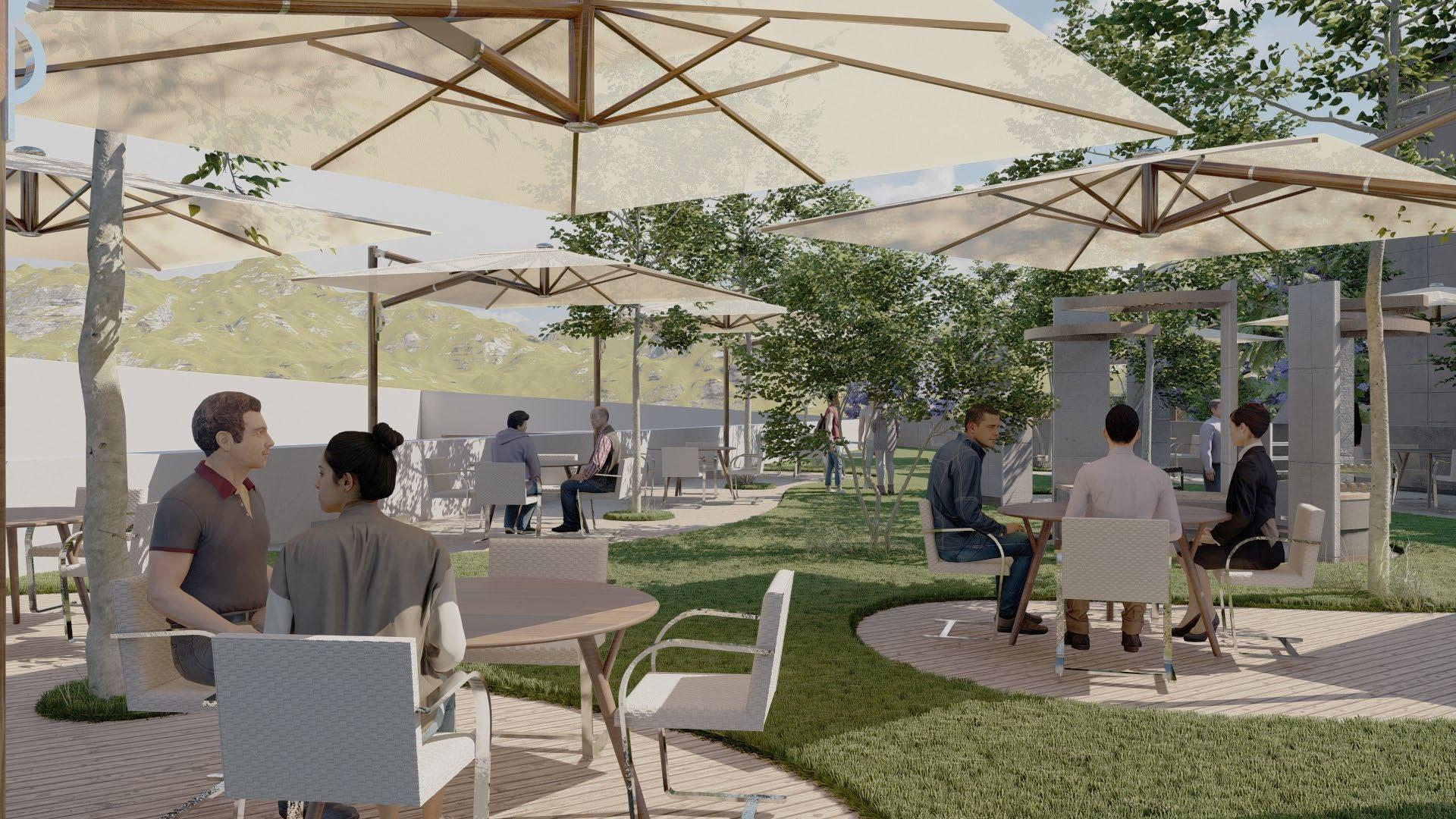

ÁREA DE MESAS

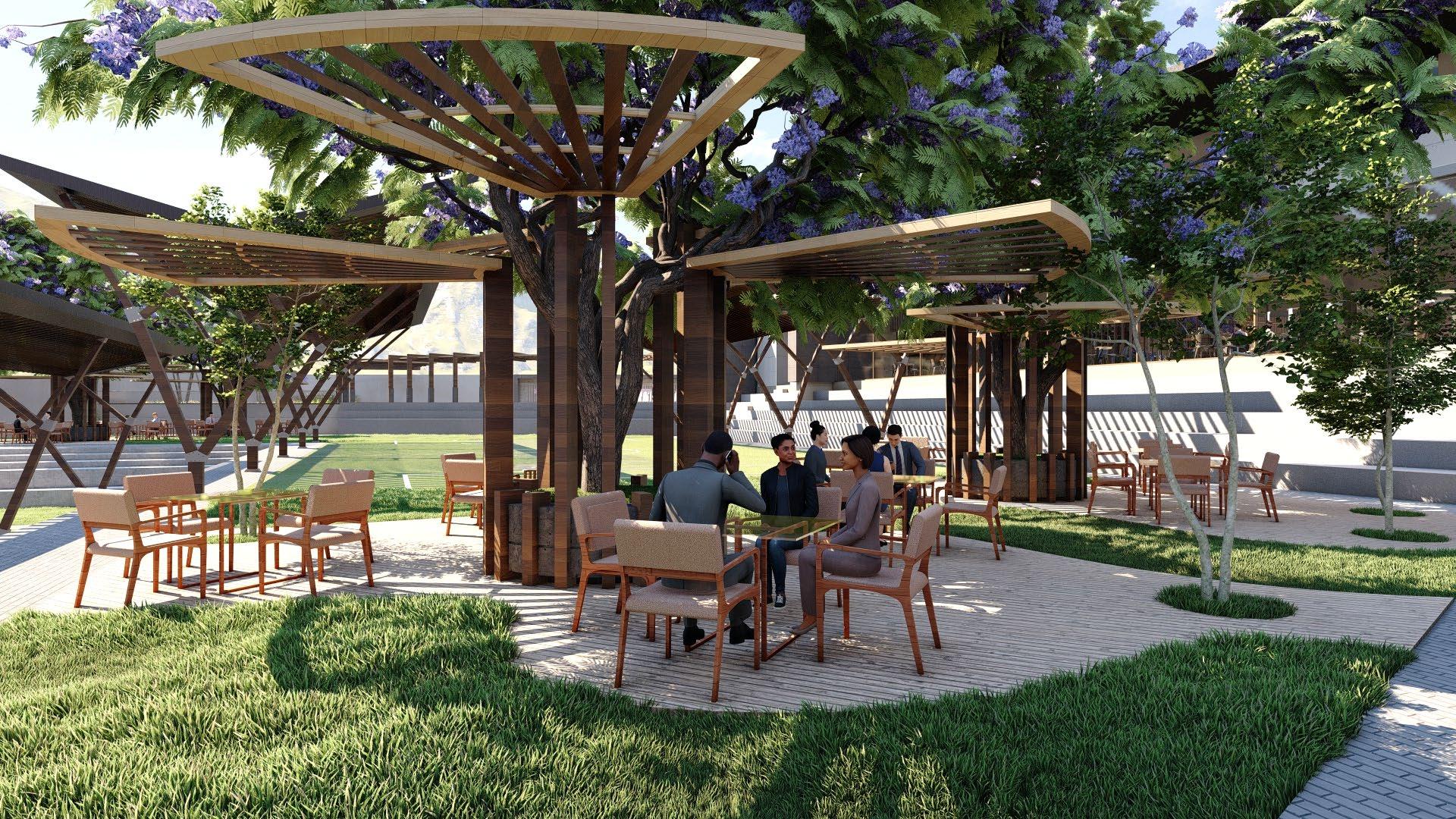

MOBILIARIO INTEGRADO CON ÁRBOLES DE JACARANDA
BANCAS
ÁREA DE MESAS
BANCAS
PLATAFORMAS
EQUIPADAS CON MESAS

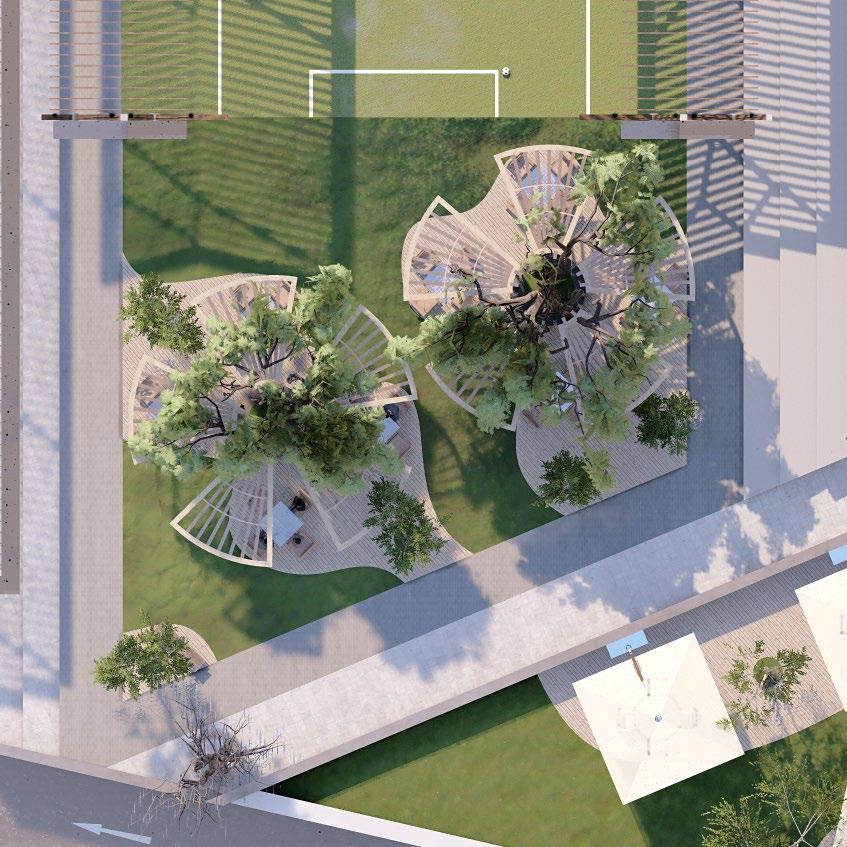

GENERAL
VISTA EN PRIMER PLANO DEL MOBILIARIO
VISTA
PLANIMETRÍA

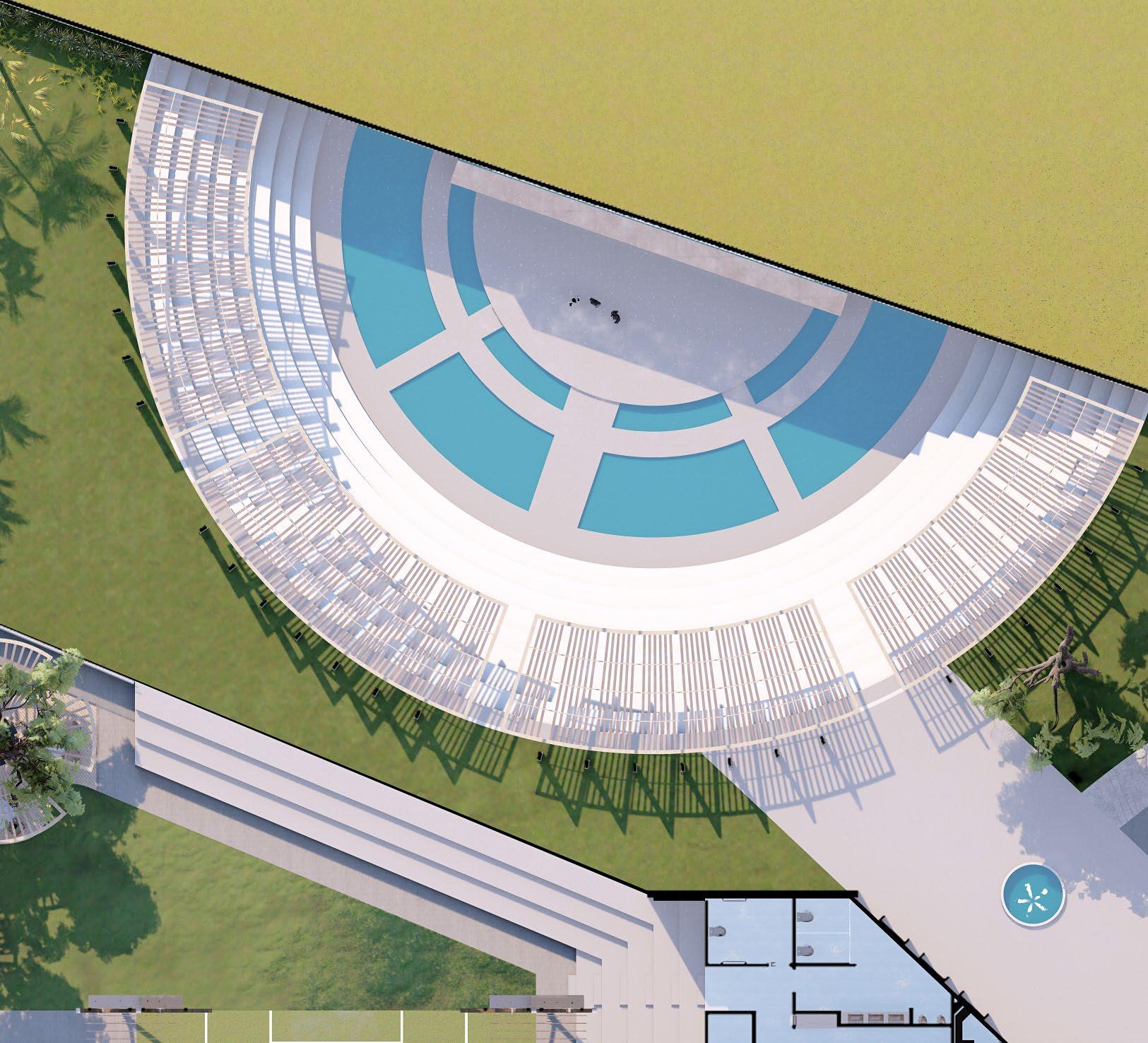

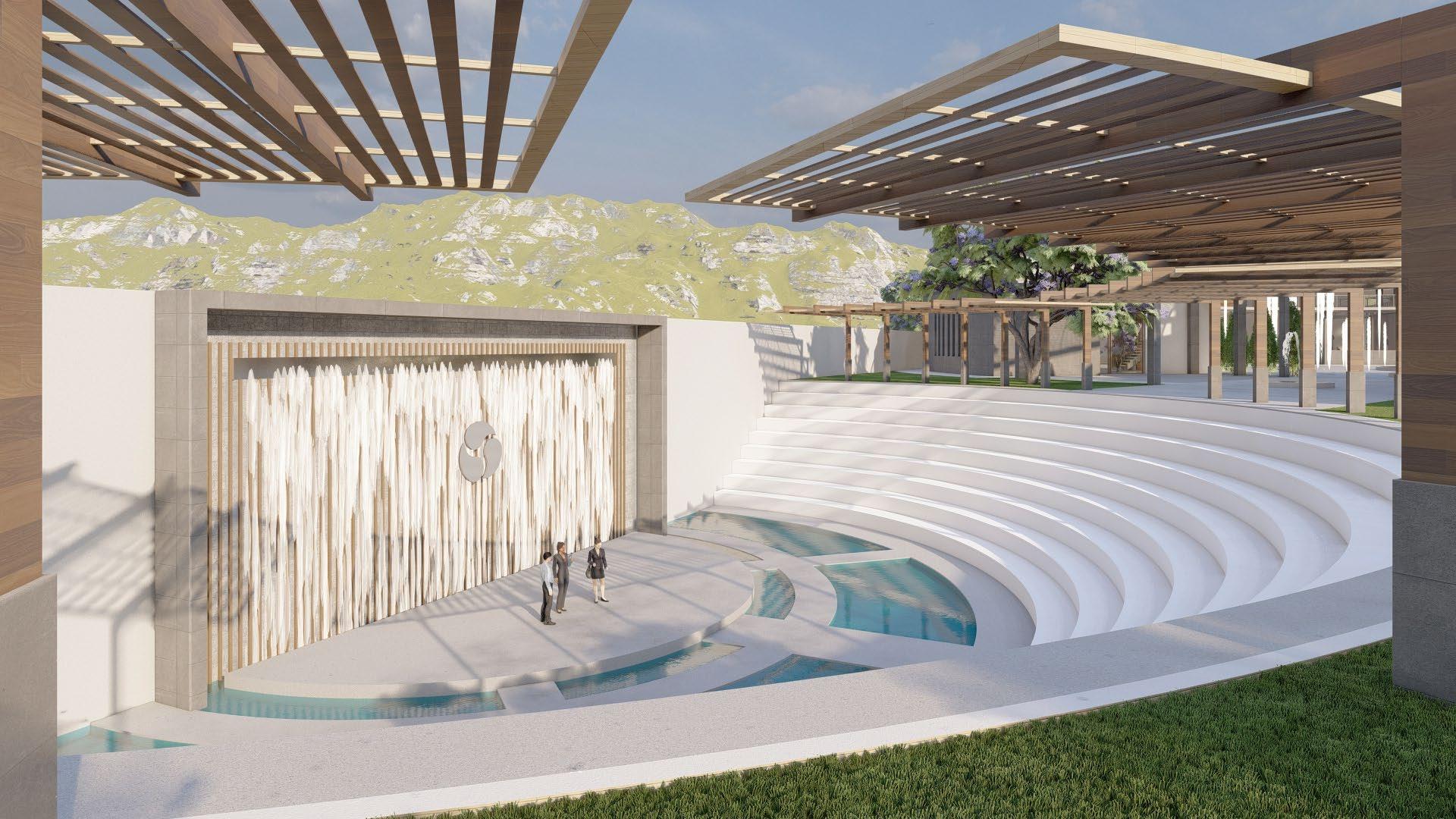

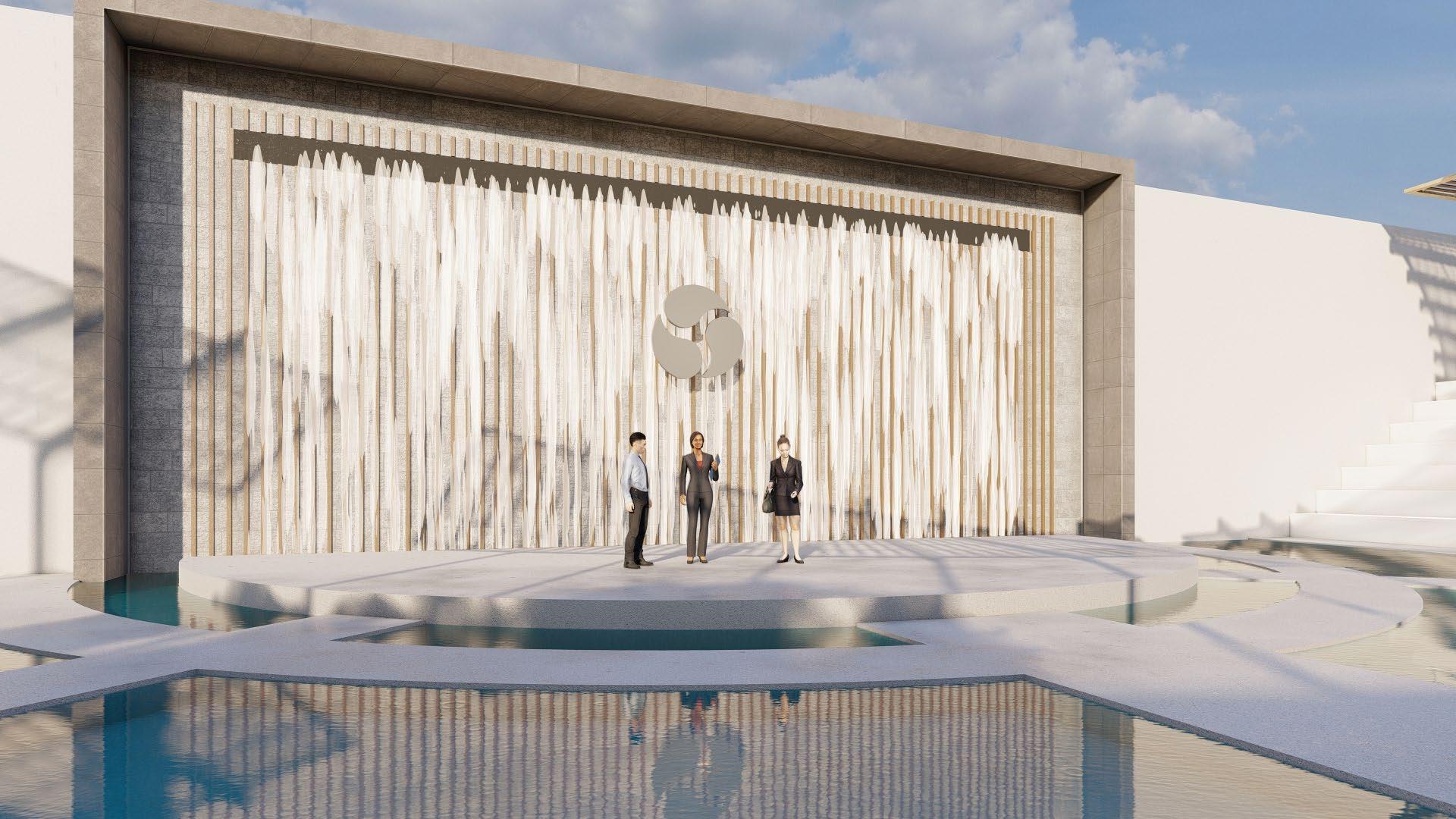

ANFITEATRO VISTA
DEL ESCENARIO CON LA CASCADA Y ESPEJOS DE AGUA
ESCENARIO
ESPEJO DE AGUA
GRADERÍAS

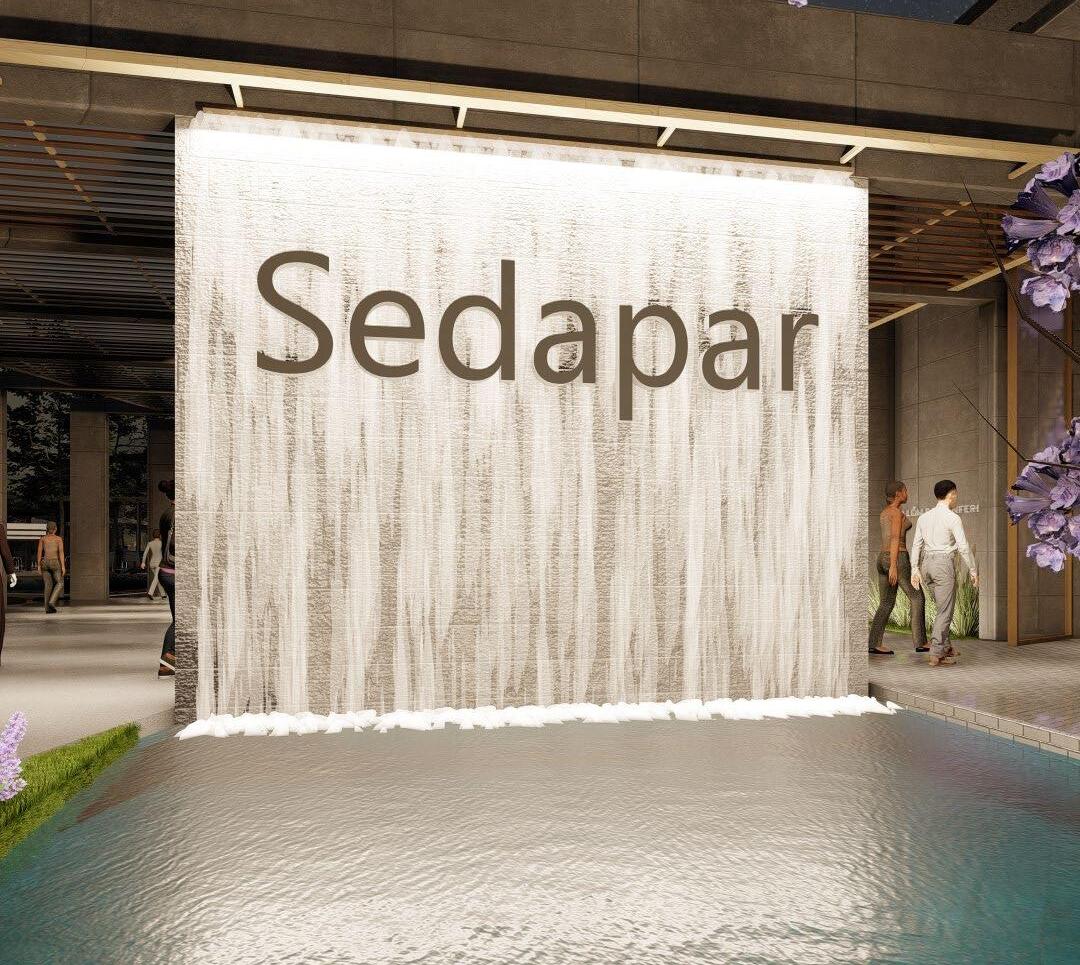

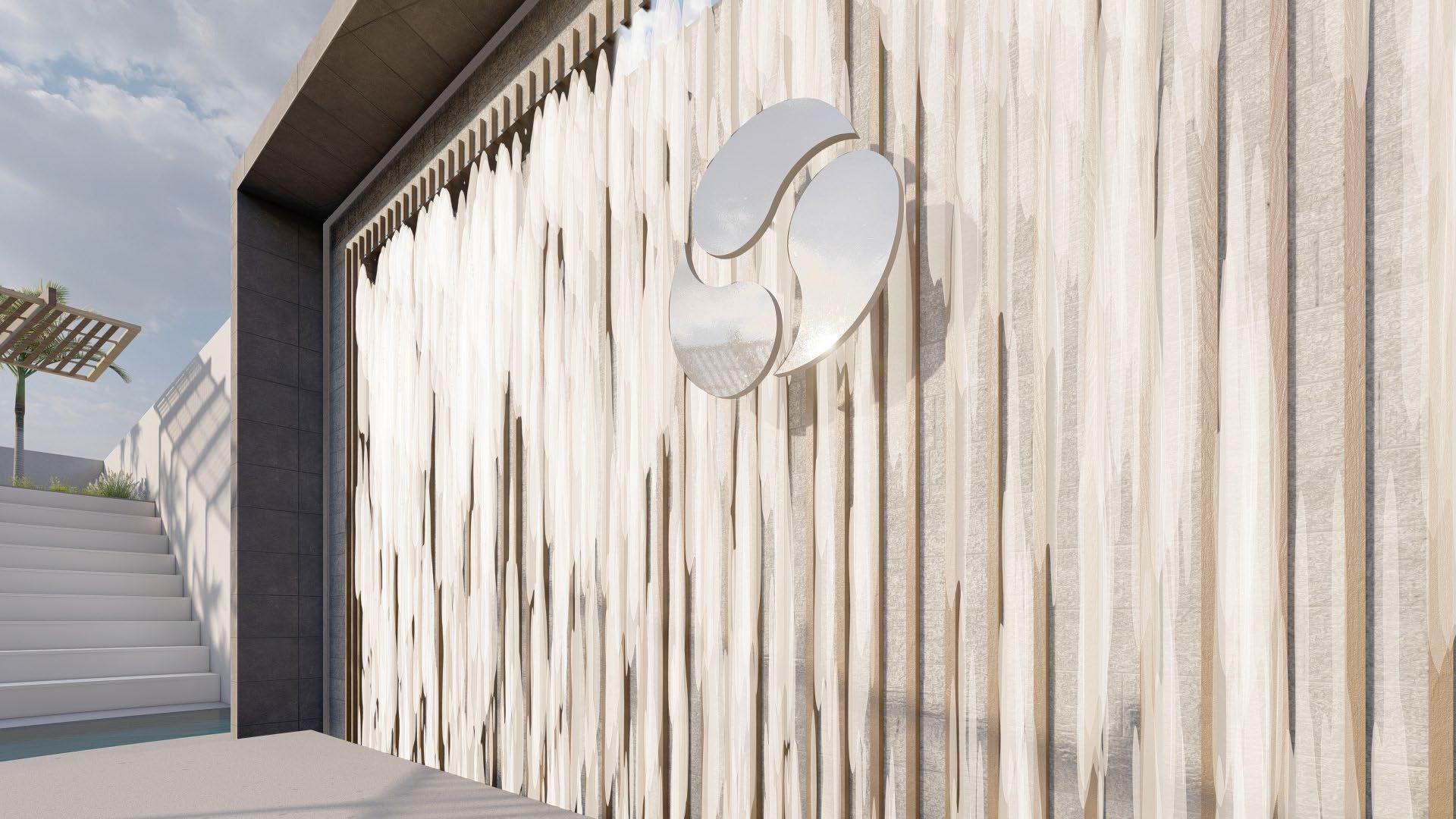

LOGO DE LA EMPRESA RESALTADO SOBRE LA CAÍDA DE AGUA
VISTA DESDE EL NIVEL SUPERIOR AL ESCENARIO
PLANIMETRÍA
ANFITEATRO

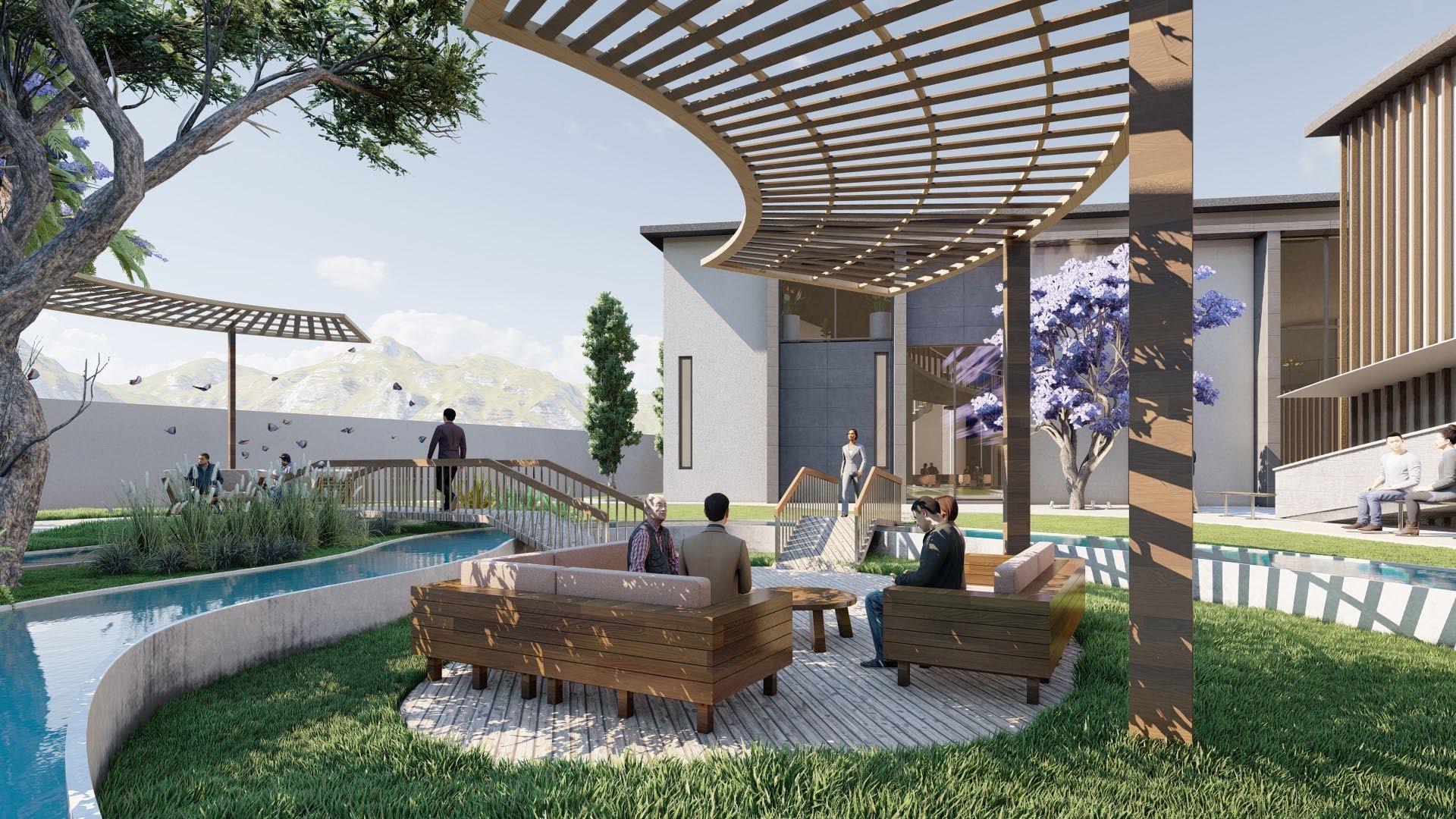

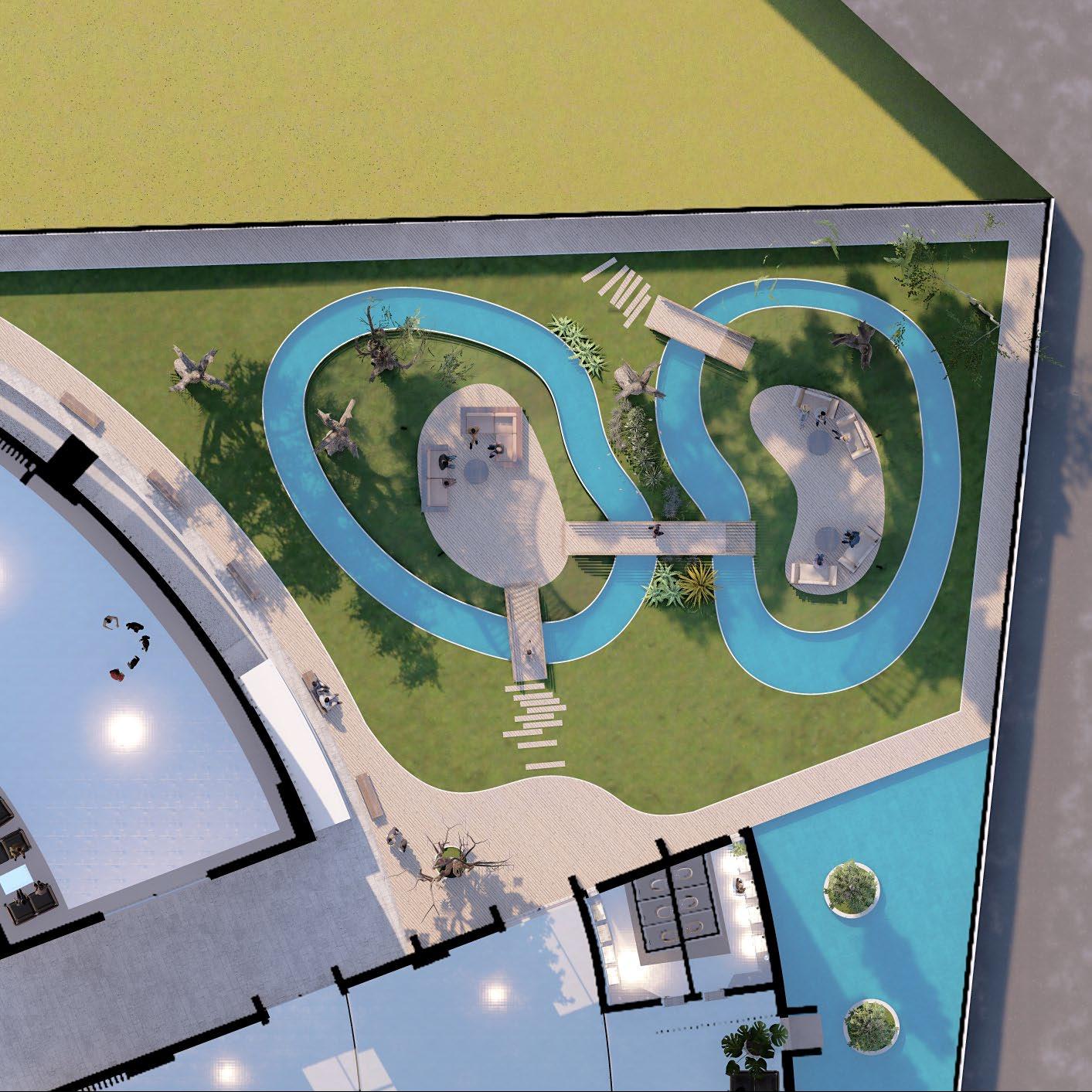

ESPACIO DE RECREACIÓN PASIVA
VISTA GENERAL
PLATAFORMA (DESNIVEL – 0.6)
ESPEJO DE AGUA
ESPACIO DE RECREACIÓN PASIVA

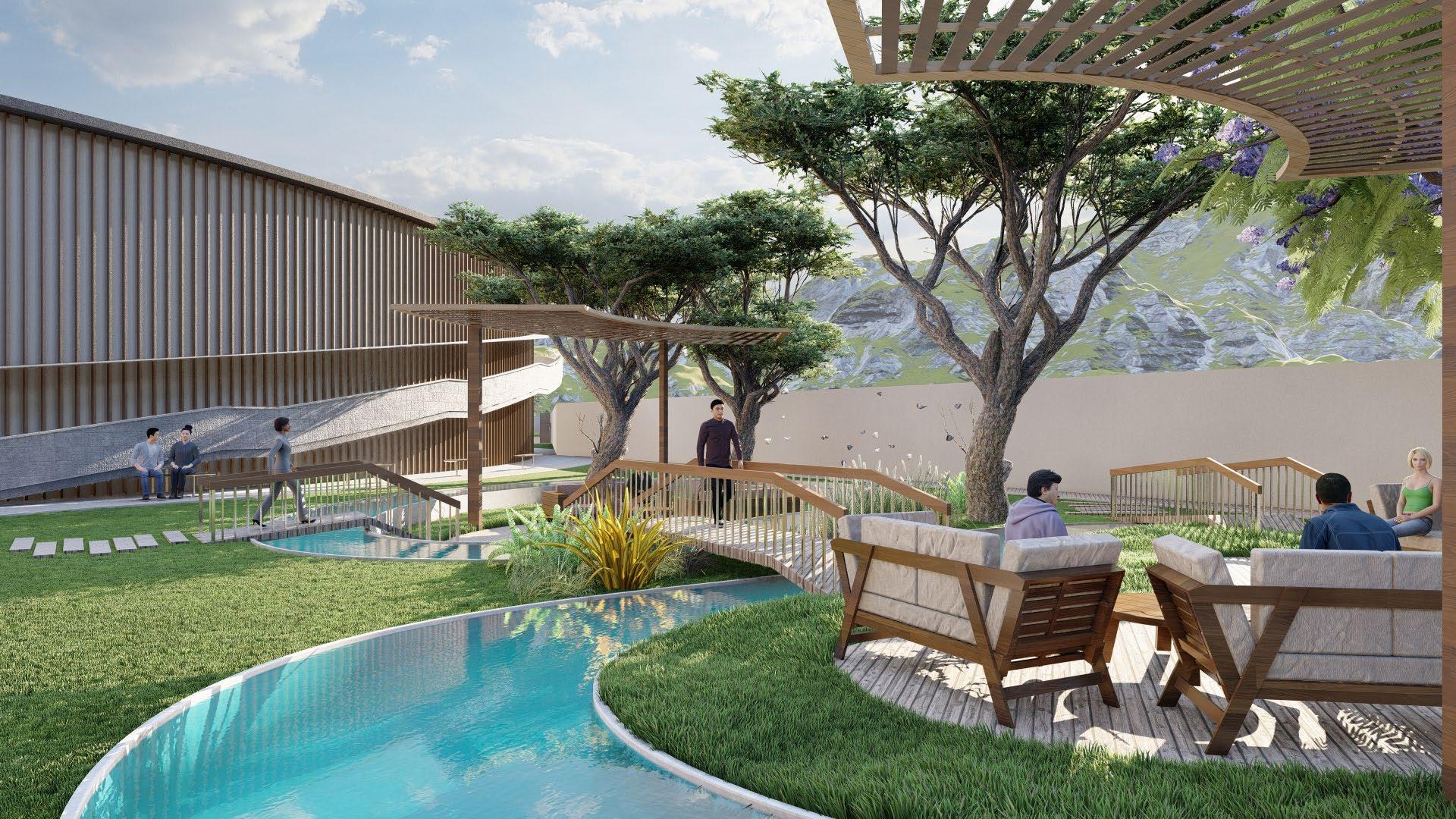

PUENTES
PLATAFORMA
VISTA
BANCAS
PUENTES

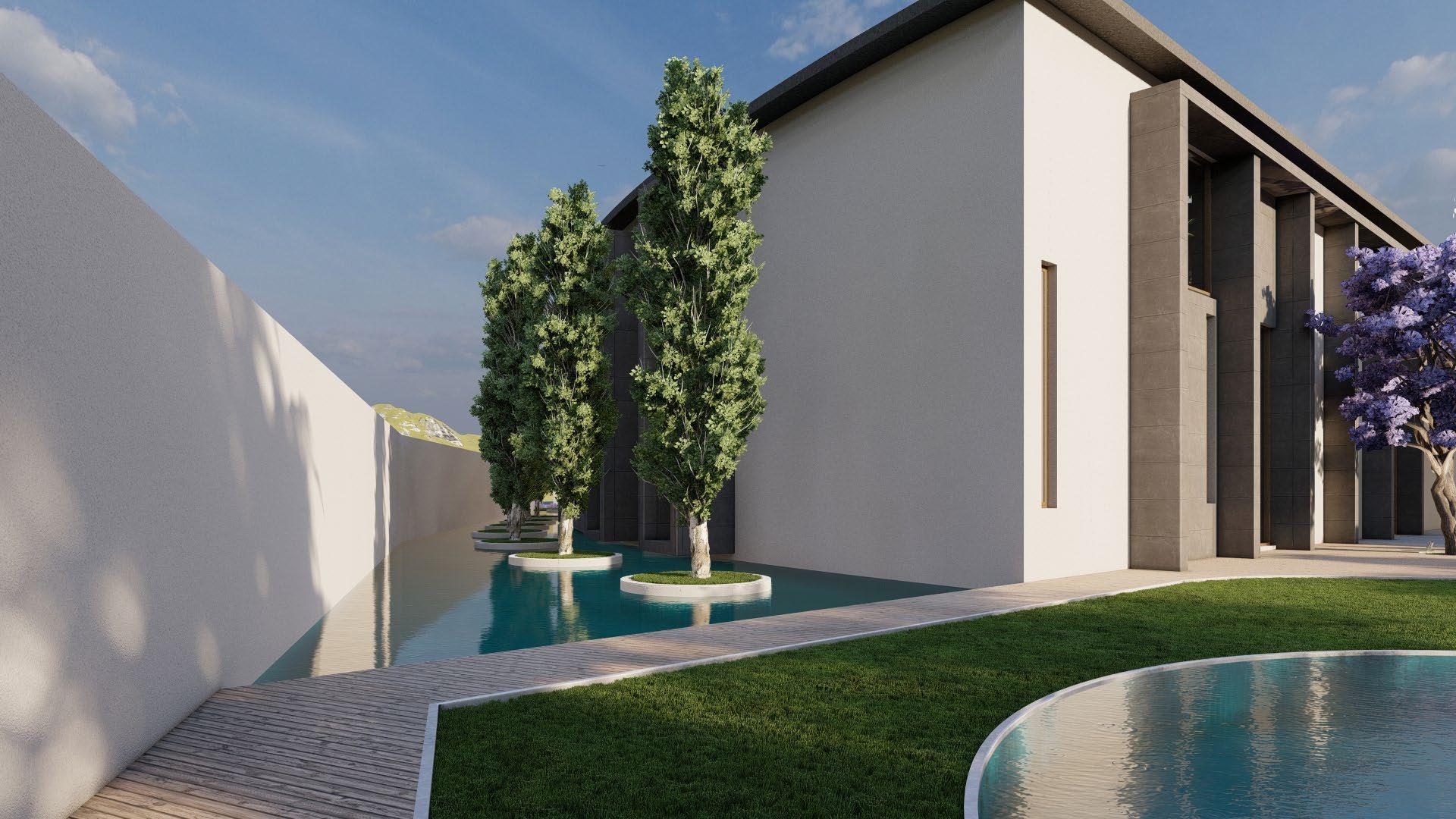

ESPEJO DE AGUA LINEAL
CONEXIÓN CON SALÓN DE CONFERENCIAS
PLANIMETRÍA
DE AGUA LINEAL
DESDE LA PLATAFORMA INFERIOR
VISTA AL ESPEJO

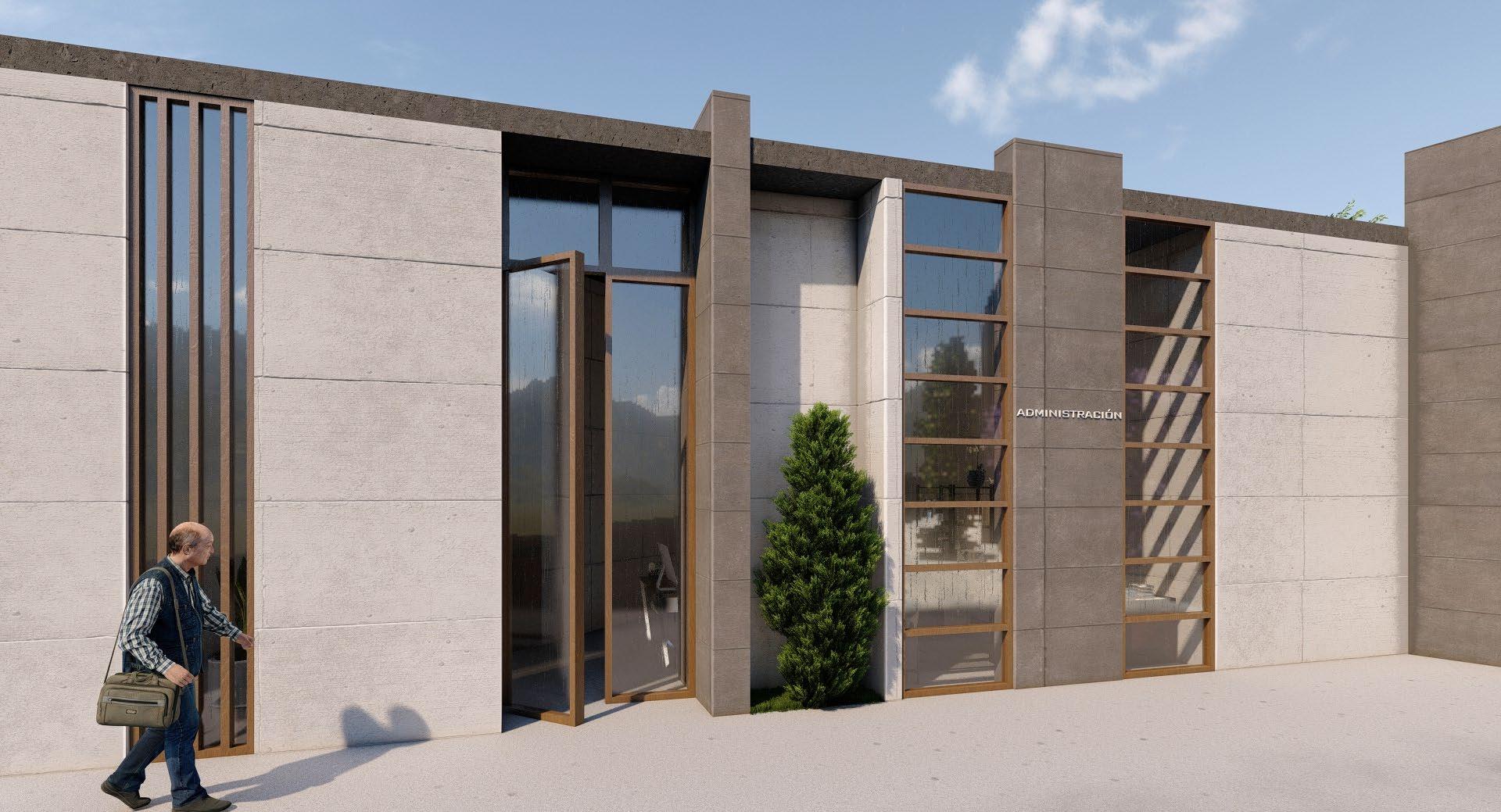

ÁREAS ADMINISTRATIVAS Y DE SERVICIO

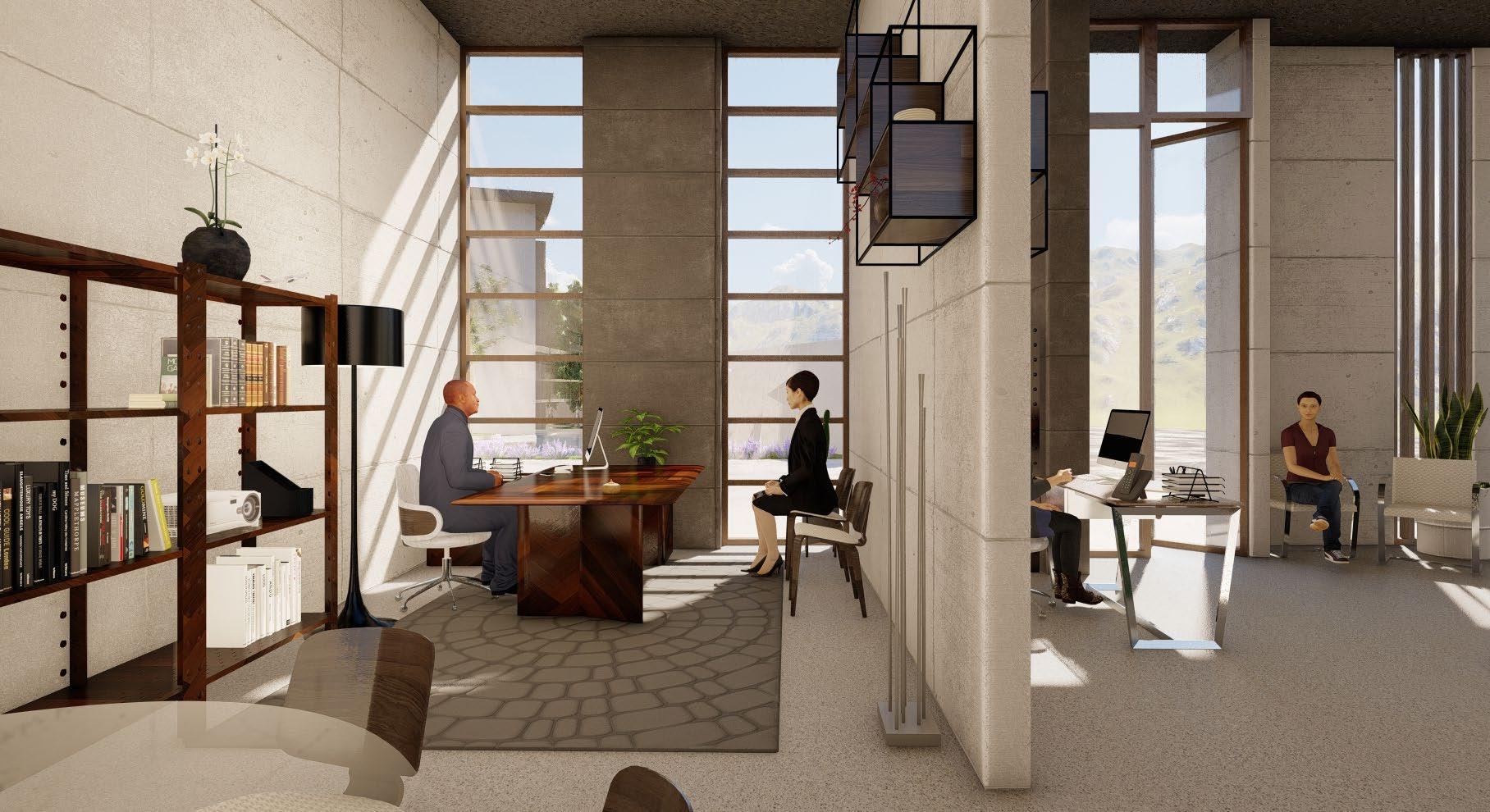

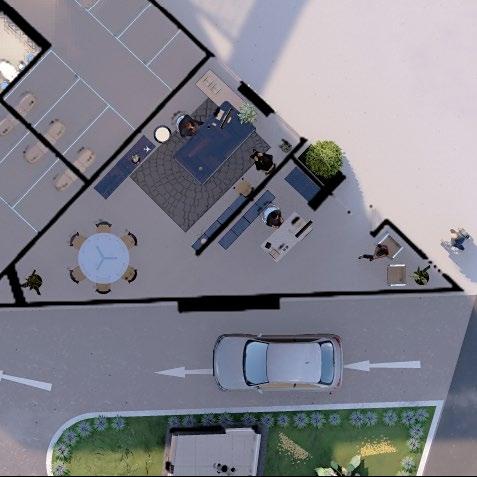

ÁREA ADMINISTRATIVA
PLANIMETRÍA
OFICINA Y SALA DE REUNION
INGRESO
RECEPCIÓN

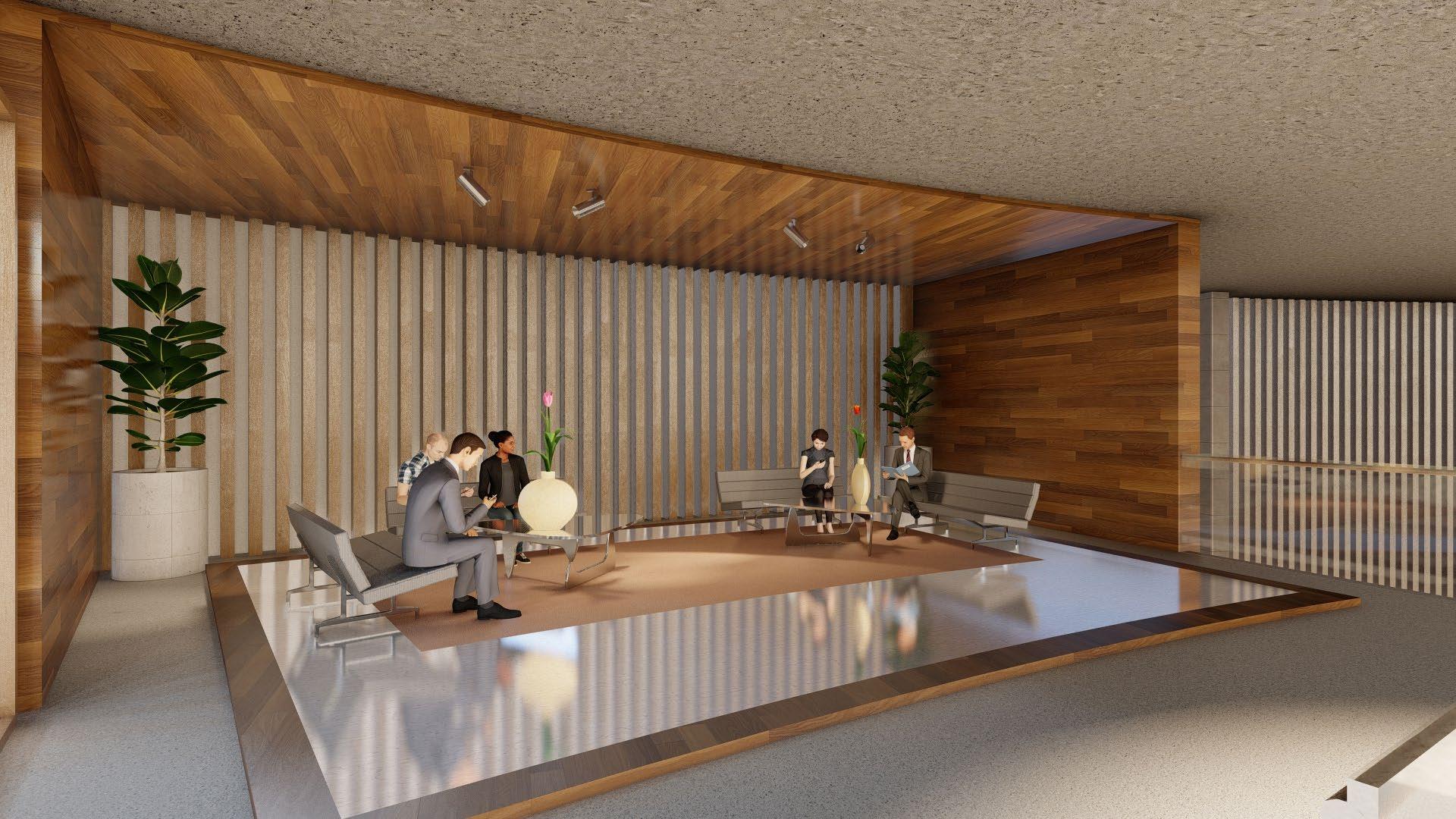

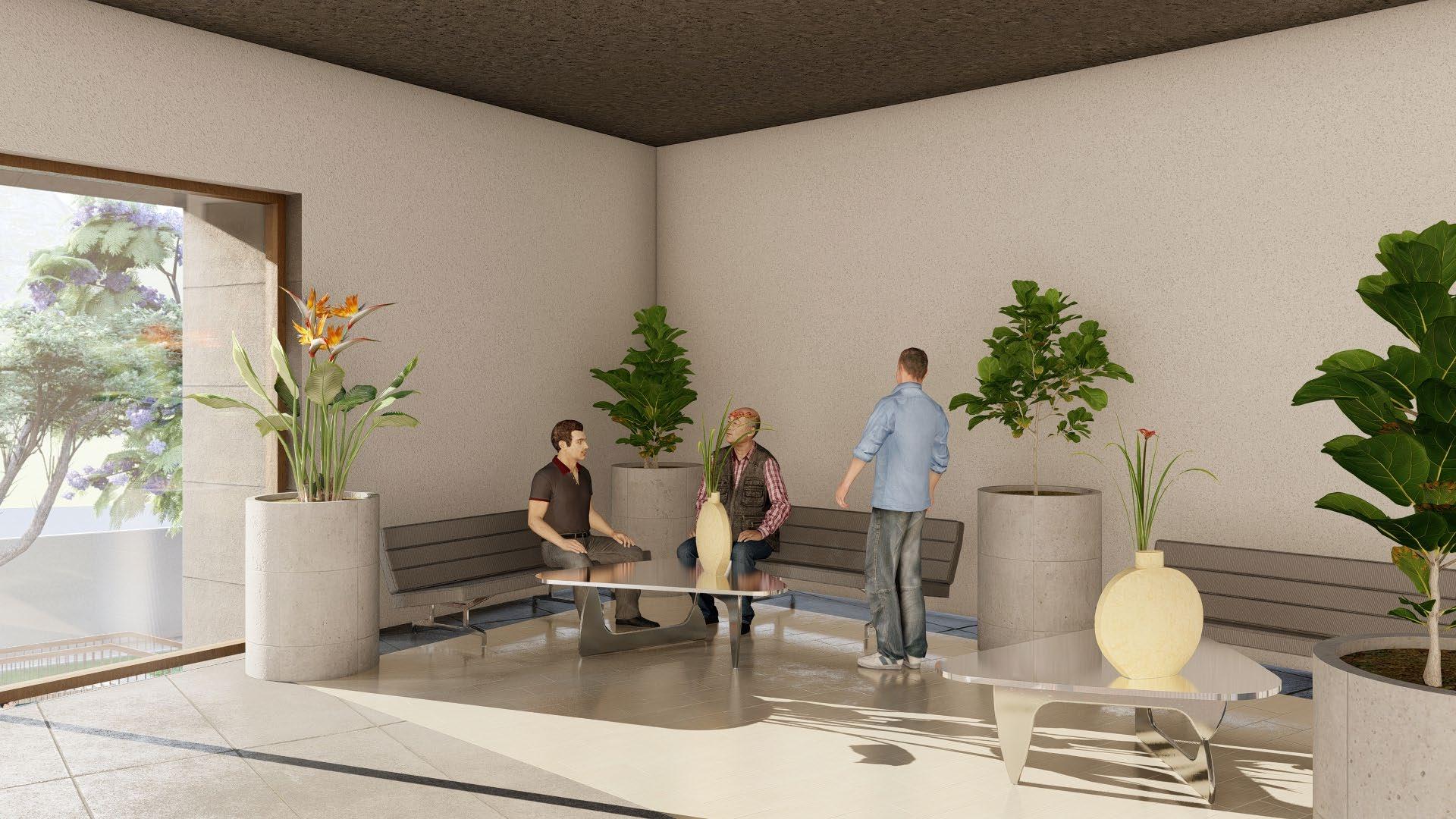

ÁREA DE ESPERA

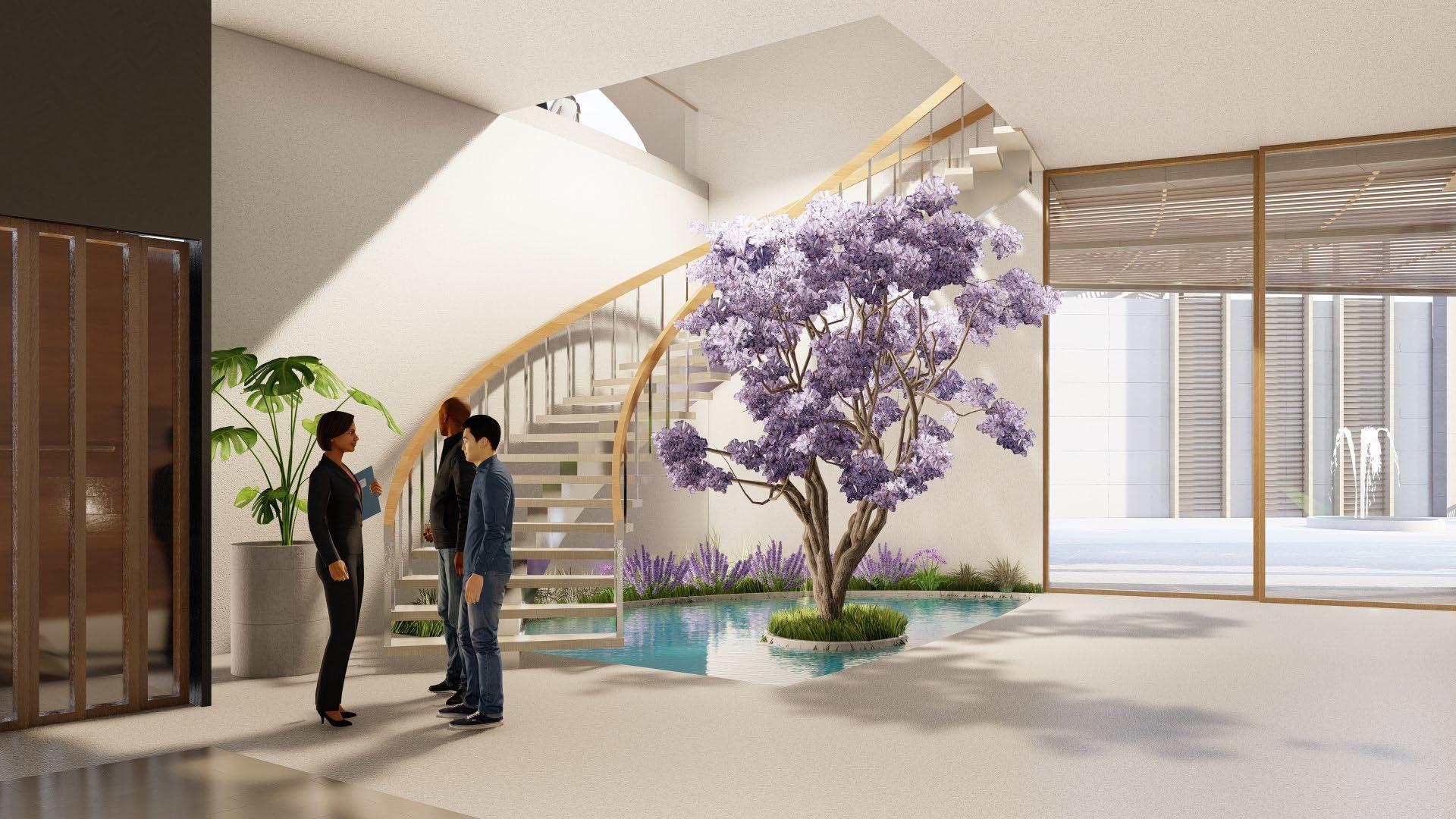

ESPACIOS INTERIORES
INGRESO A OFICINAS
SALÓN DE USOS MÚLTIPLES

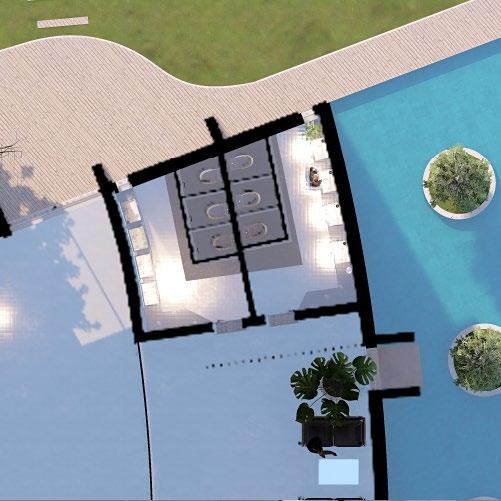

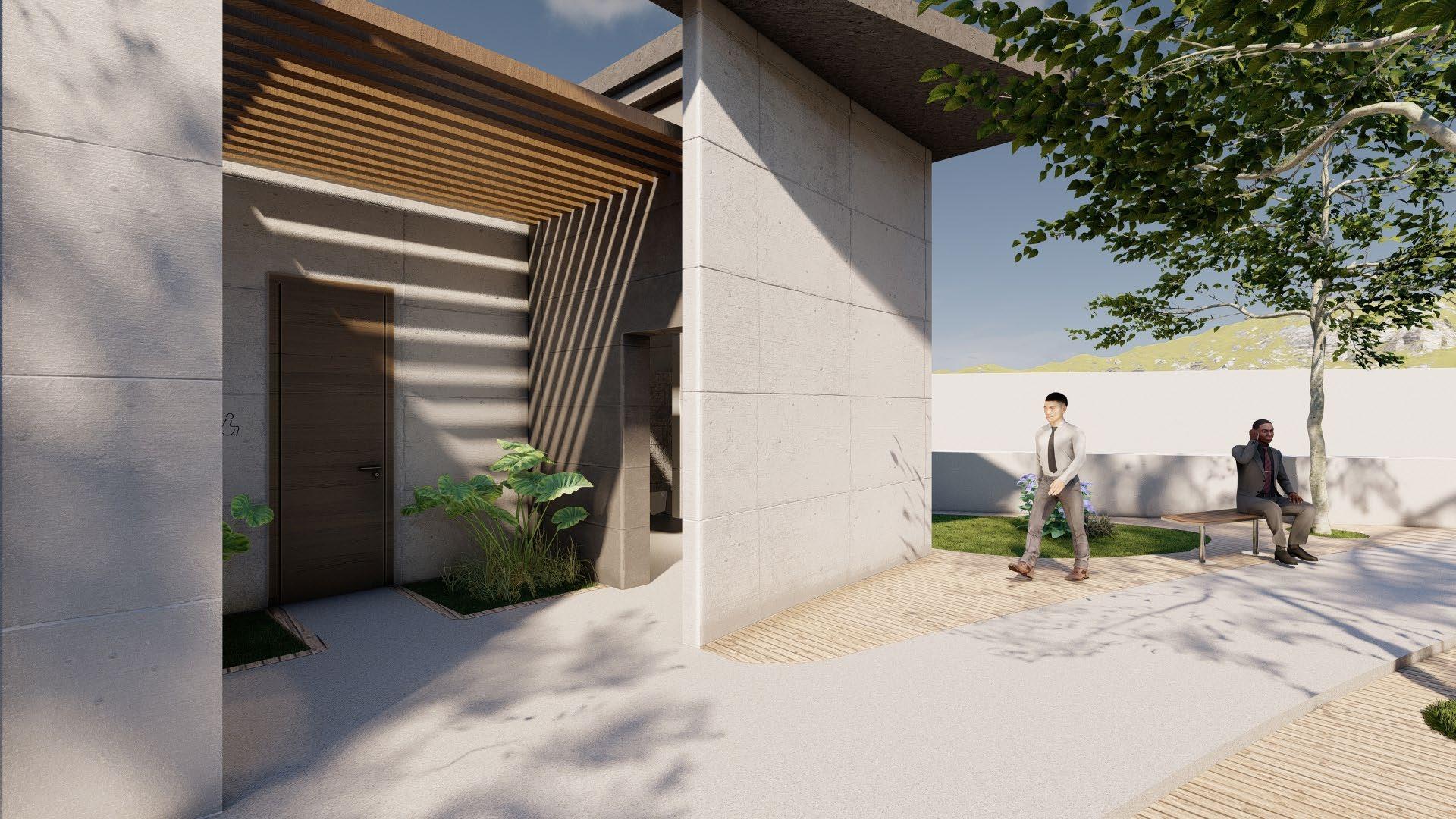

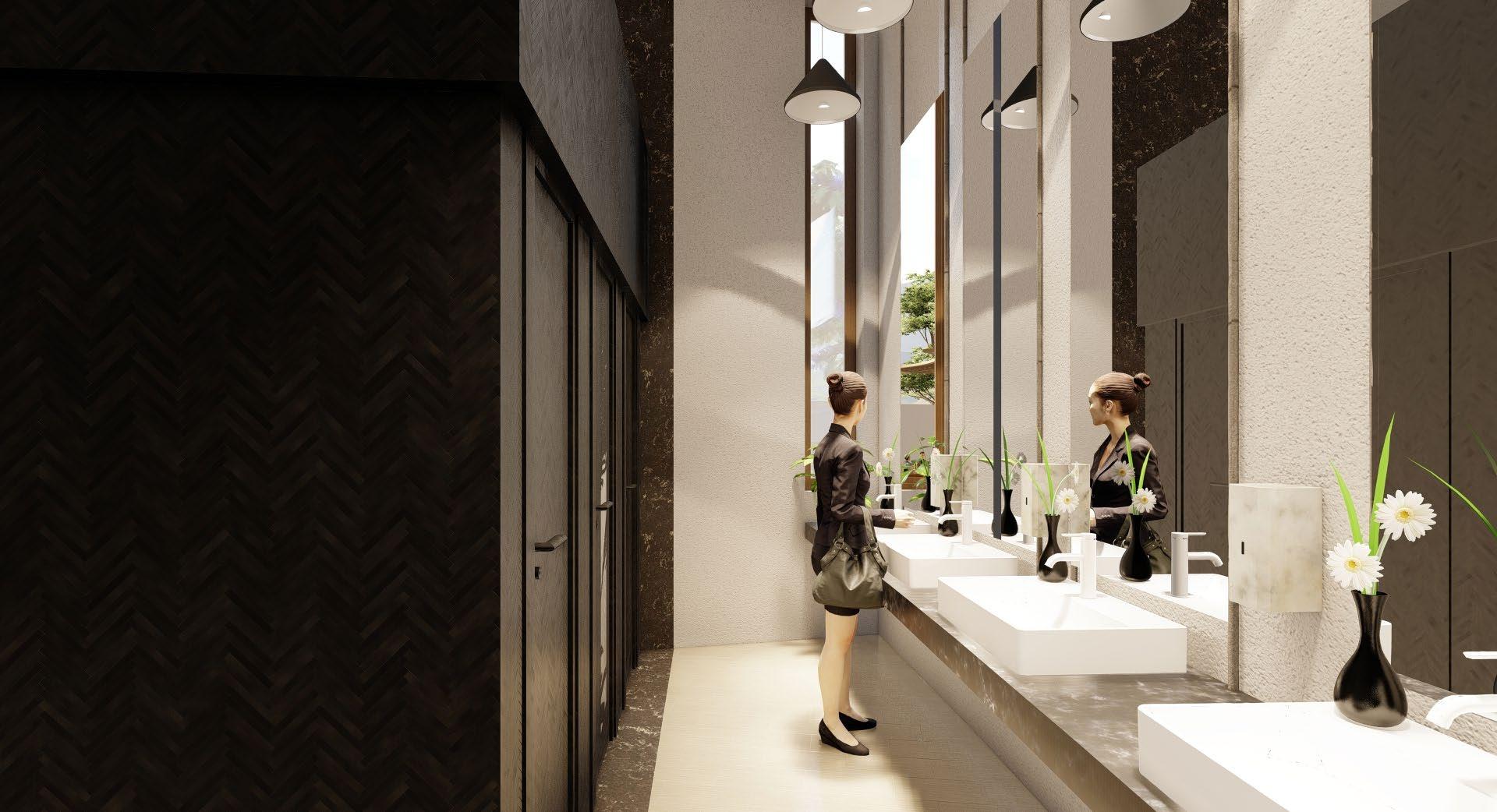

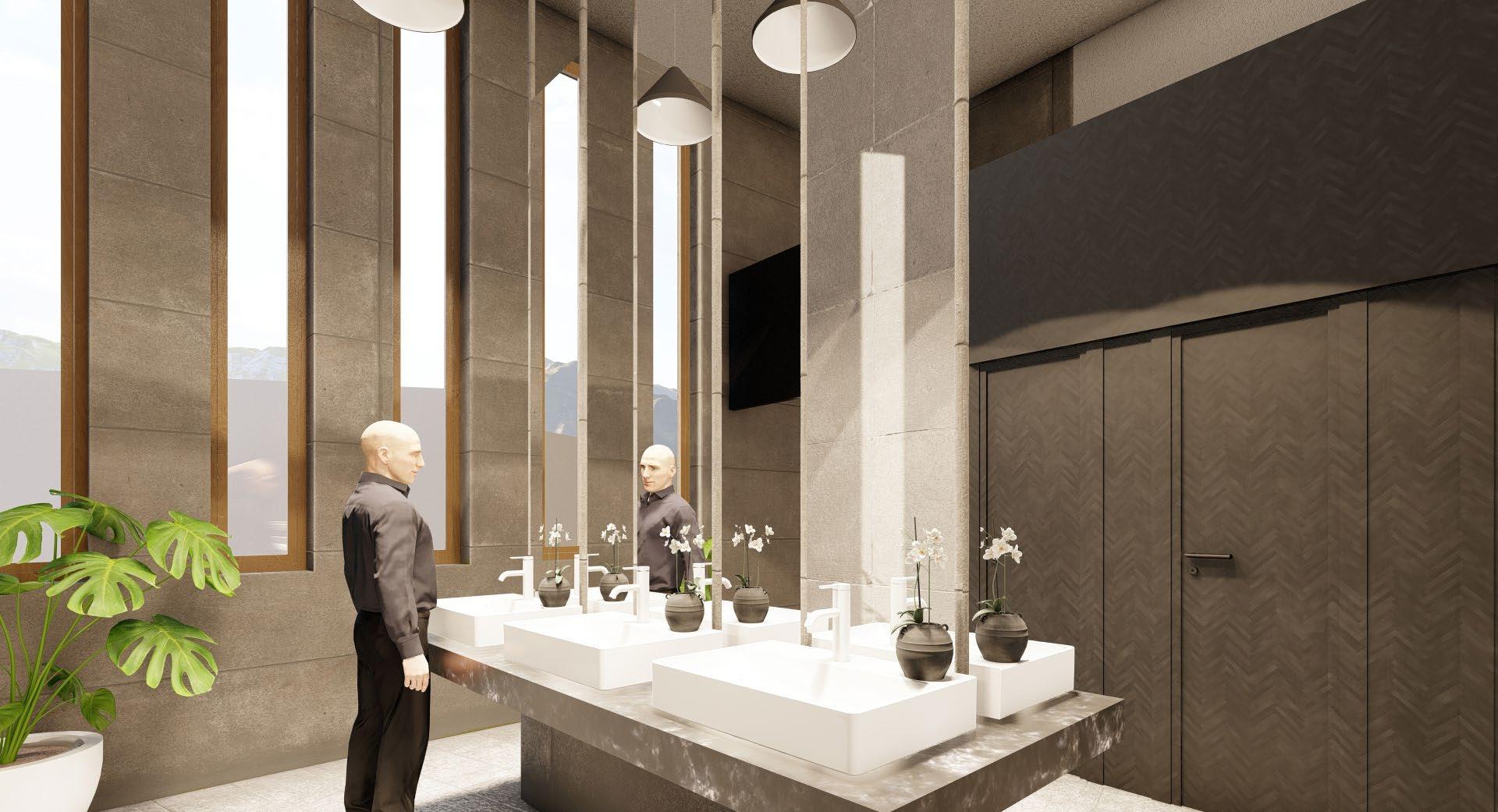

SERVICIOS HIGIÉNICOS
PLANIMETRÍA
SALÓN DE CONFERENCIAS SSHH
GENERALES /VESTUARIOS
BAÑO MUJERES – SALÓN DE CONFERENCIAS
SALÓN DE MESAS
BAÑO HOMBRES – SALÓN DE USOS
MÚLTIPLES
SALÓN DE CONFERENCIAS SALÓN DE USOS MÚLTIPLES
SERVICIOS HIGIÉNICOS
INGRESO A ESPACIO DE SERVICIO Y VESTUARIOS

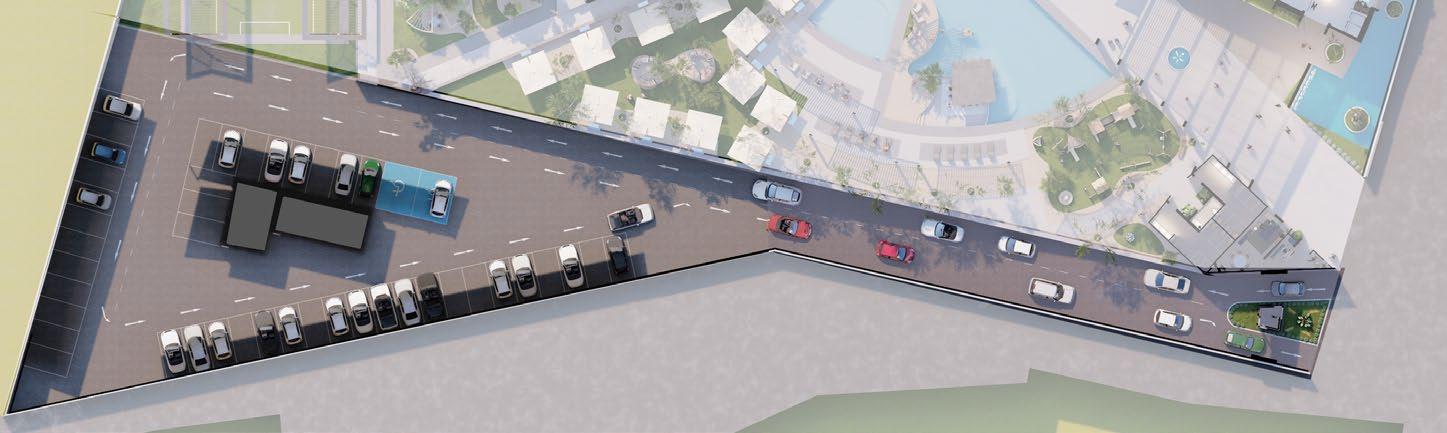

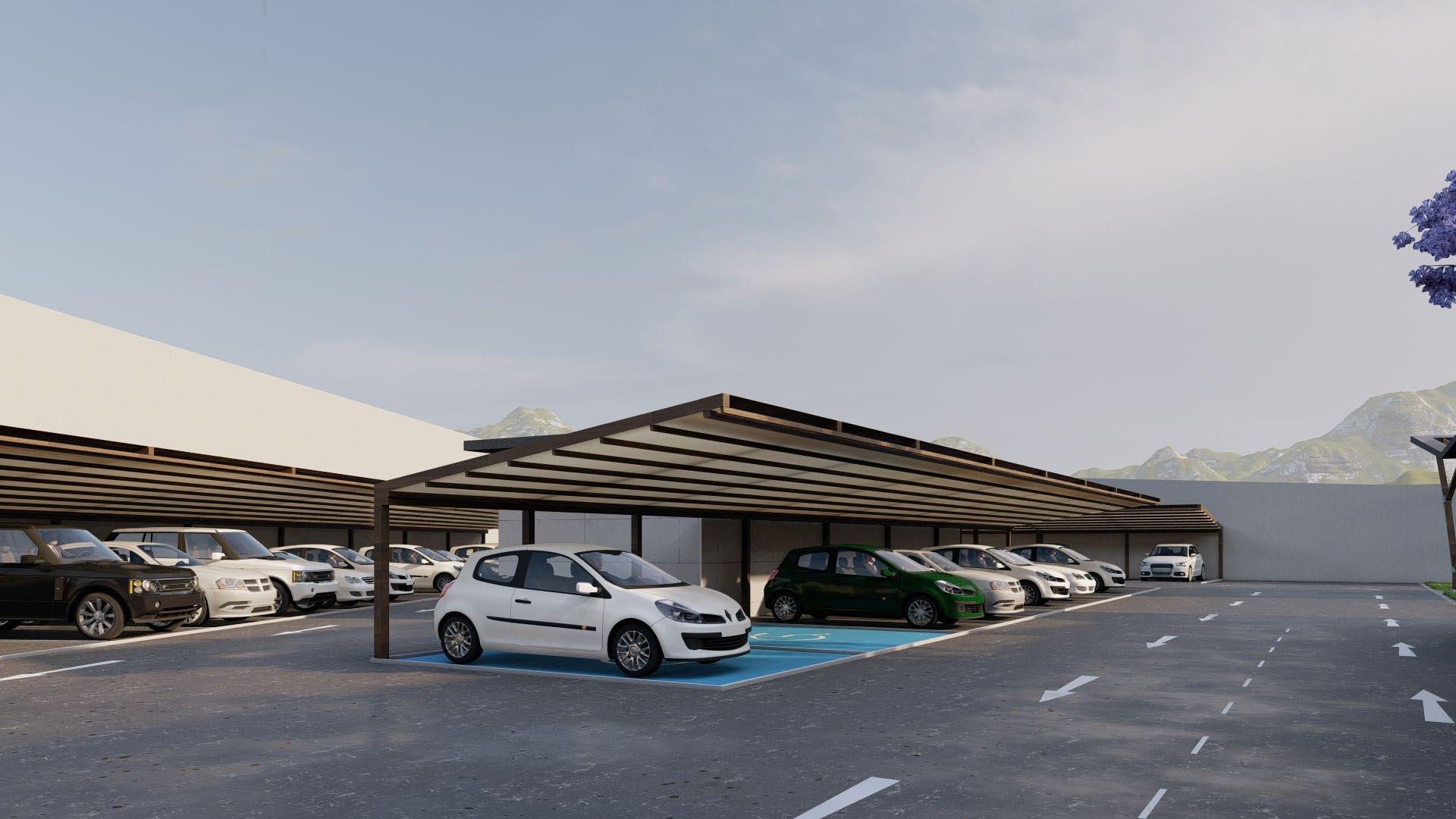

PLANTA DE ESTACIONAMIENTOS ESTACIONAMIENTOS
