zonificación / flujograma

Reas

• TALLER DE CARPINTERÍA

• TALLER DE TEJIDO

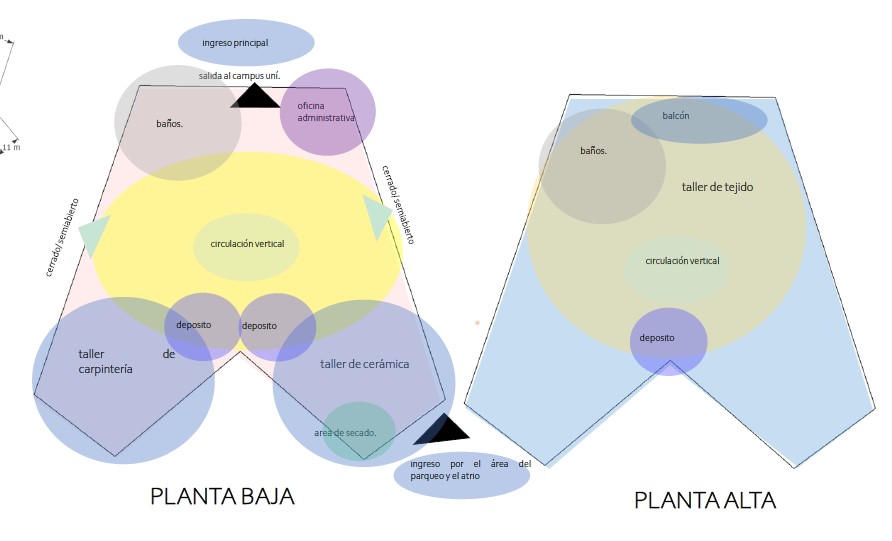

• TALLER DE CERÁMICA medidas del modulo baños ingreso principal salida al campus uní taller de carpintería circulación vertical oficina administrativa baños balcón taller de tejido circulación vertical deposito deposito taller de cerámica area de secado deposito ingreso por el área del parqueo y el atrio

Planta Alta Planta Baja

INGRESO PRINCIPAL RAMPA ASISTIDA Medidas mínimas

1,50 descansos por el radio de giro de la silla de ruedas

1 80 ancho de rampa

- Ubicadas cerca al ingreso principal que vincula a una de las puerta secundarias para llegar al nivel +1 80

- La rampa esta destinada para la circulación de artefactos con ruedas, y silla de ruedas por esa razón posee una pendiente al 11%, de modo que se puedan movilizar de manera asistida

Planta Baja

Circulaci N

NUCLEO DE CIRCULACION

PEATONAL Ubicación estratégicamente ubicado al centro, tiene como función separa el área de servicio de los talleres lúdicos o permite vincular a la planta alta

ESCALERA ELICOIDAL

Tributo a la escalera de Lina Bo bardi, escalera de madera une lo tradicional y lo moderno en un elemento funcional y simbólico FUNCION/ construcción

- Artesanal

- Circulación vertical

- 32 escalones que transportan del nivel +1.80 al nivel +6.10

INGRESO PRINCIPAL

- Puerta principal del ingreso

Posee una escalera peatonal de 10 escalones de H A que comunican de manera directa el exterior con el interior del edificio.

Comunican del nivel +0 00 al +1 80

ESCALERA EN LOS PASILLOS

Se encuentran en uno de sus contornos que ayudan a circular del estacionamiento a otro ingreso secundario del edificio

FUNCIÓN/ CONSTRUCCIÓN Comunicar dos espacios del exterior con el ingreso secundario
