Architecture portfolio AMINE BLIDRY M.Arch aminblidry@gmail.com I 437-566-4938 I linkedin.com/in/amineblidry Selected Works 2020-2023

Content

Project : Primary School

Status : Completed - 2021

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

Sotfwares Used : ArchiCAD , Lumion , AutoCAD

2 3

Project : Private Residence

Status : Completed - 2021

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

Sotfwares Used : ArchiCAD , Vray , AutoCAD

Project : Private Residence

Status : Completed - 2022

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

Sotfwares Used : Revit , Vray , AutoCAD

Pages : 4 - 7 Pages : 8 - 11 Pages : 12 - 15

Project : Office Building

Status : Contest winner

My Role : BIM Lead, Architecture Visualisations, Site Supervision

Sotfwares Used : Revit, Vray, 3DSmax

Project : Museum

Status : Contest 2nd prize

My Role : Architectural design, 3d modeling, Graphics production

Sotfwares Used : Revit, Corona Render, 3DSmax

Project : Office Building

Status : Academic

My Role : Architecture design, BIM Lead,OBC and Materials and Methods Consultant

Sotfwares Used : Revit, Lumion, Rhinoceros3d

3 5 4

Pages : 16 - 19 Pages : 20 - 27 Pages : 28 - 31

PRIMARY SCHOOL

Functions and Circulation

Administration

Classrooms

Administrator housing

Security housing

Sports fields

Playground

Courtyard

Residential Interior circulation

Vehicules circulation

Type : Educational Project

Status : Completed - 2021

Description :

The scope of the project is the complete reconstruction of a Primary school. the Objective was to seamlessly integrate new build into an existing rural contest

The design approach was to maximize open and condusive enviroment of exchange and learning

This project was the winner of a contest and subsecuently was constructed

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

Real life Picture showing the final project

5 Form developpement 1 2 3 4

Floor Plan

Floor Plan Education Bloc Administration and Library Courtyard Circulation Blocs A A A A B B B B

First

Second

Real life Picture showing the final project

CEMENT COATING 15 mm

CONCRETE PARAPET

DRIP

•

BITUMEN WATERPROOFING 30 mm

SLOPING CEMENT SCREED 100 mm

EXT ROCK WOOL INSULATION 50 mm

COMPOSITE SLAB 160 mm : Reinforced concrete cast on top 40 mm

Prefabricated concrete and steel beams + Concrete Interjoists 120 mm

ROCK WOOL INSULATION 60 mm

THERMAL BREAKER ISOTEC ( SOLUTION FOR THERMAL BRIDGES )

REINFORCED CONCRETE SKIRT

CEMENT COATING 15 mm

DRIP

TERRACOTTA BRICK 180mm x 65mm

ROCK WOOL INSULATION 50 mm

AIR CAVITY 110mm

TERRACOTTA BRICK 180mm x 120mm CEMENT COATING 15 mm

CERAMIC TILES 10 mm

CEMENT SCREED 100 mm

ROCK WOOL INSULATION 50 mm

EXT INT 78 300 44 34 51 250

Balcony- Slab-Wall Detail 1:30

Section “AA”

Section

7 31 5 1 5 32 2 25 655 20 130 25 31 5 32 2 180 20 655 80 0 315 280 220 280 260 5 0 30 5 2 0 280 20 220 20 220 37 8 32 0 32 0 65 2 765 765 730 74 5

“BB” Real

life Picture showing the final project

PRIVATE RESIDENCE LM21

Type : Residential Project

Status : Completed - 2021

Description :

LM21 boasts a sleek minimalist exterior, complemented by a serene landscaped garden and a luxurious pool, embodying the essence of contemporary living fused with the serenity of nature.

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

Aligement 259 4 08 m2 B 45 445 370 25 340 10 160 20 600 25 115 25 240 1 200 115 220 213 176 140 125 500 45 390 140 625 45 1 200 2 000 VIDE SUR RDC SDB 12m 4M

12m skydome Aligement Aligement 1 200 4M 790 25 265 25 305 45 300 250 25 265 25 428 25 292 25 +0 25 -2 65 0 00 +3 75 +6 75 715 250 45 275 25 55 2,50 37 681 5 229 185 +0 25 -2 65 +0 15 +3 75 +6 75

PLAN ETAGE PLAN TERRASSE

COUPE B - B

Tableau des surfaces planchers Real life Picture showing the final project

COUPE A-A Section “BB” Section “AA”

Second Floor

9 Aligement Aligement Aligement 5 65 m 11 12 20 380 25 990 45 230 260 200 750 20 530 25 375 25 190 10 150 175 585 45 25 10 20 10 20 25 25 350 560 20 551 57 161 140 650 580 610 490 1 060 000 2 000 2 000 105 137 1,00 0,25 + 0,15 + NF: +0,15 = +425,15 +0.15 B B A A 5M 4M 4M 4M Salon Salon Salon WC Vide sur cours anglaise Cheminée 12m G 258 259 270 272 C LINGERIE H S P +2 20 Aligement 11 12 14 25 295 10 220 20 440 25 20 380 25 332 10 332 25 20 380 25 675 25 295 230 20 380 25 350 125 10 190 25 000 000 000 000 1 035 125 105 550 485 1 035 20 260 20 20 20 20 20 219 20 400 20 20 125 20 114 20 300 379 300 679 790 2,65B A B A Cours anglaise RESERVE cuisine SDB 75m Salle de jeu T P T P T.P LT BACHE PISCINE PARKING B B A A 15 13 m 15 64 m 3 91 m 08 m2 28 98 m2 4 63 m 15 17 257 10 11 B B A 45 445 20 220 20 90 10 28 10 156 25 145 370 20 340 10 450 25 25 350 130 60 120 10 460 45 25 340 10 160 20 600 25 25 227 10 302 10 580 45 115 240 100 230 25 455 45 20 90 10 195 25 478 722 200 1 235 213 176 140 125 500 45 390 140 625 45 200 690 40 450 25 35 425 000 000 000 4,78 3,75 5 90 m 6 74 m 6 22 m Chambre 1 VIDE SUR RDC Chambre 3 Suite P SDB SDB SDB Dressing 4 4M 4M Terrasse 12m Vide sur cours anglaise SDB 4M enduit lisse blanc garde de corps en verre enduit gris foncé menuiserie bois Skydome enduit lisse blanc enduit gris foncé 790 305 45 300 250 25 265 25 428 25 292 25 25 -2 65 75 75 FACADE PRINCIPALE COUPE B - B PLAN SOUS SOL PLAN RDC PLAN ETAGE FACADE LATERALE N Aligement Aligement Aligement 23 14 m 5 65 m 13 25 540 45 445 45 20 380 25 990 45 230 260 200 750 20 400 25 375 25 190 10 150 175 585 45 565 25 160 10 115 20 100 10 110 20 420 45 25 550 460 25 350 560 20 551 57 161 140 650 580 610 490 060 120 000 000 000 105 137 1,00 0,25 + 0,15 + NF: +0,15 = +425,15 +0.15 B B A A 5M 4M 4M 4M Salon Salon Salon WC Vide sur cours anglaise Cheminée m 258 259 B270 272 C C LINGERIE H S P +2 20 Aligement 11 13 15 20 380 25 332 10 332 25 20 380 25 675 25 25 525 20 440 25 25 295 10 230 10 20 380 25 350 125 10 190 25 000 000 000 125 1 105 550 485 20 260 20 20 20 750 20 20 219 20 400 20 20 20 20 379 490 300 679 2,65B A B A Cours anglaise RESERVE cuisine SDB 75m² Salle de jeu T P T P T.P LT BACHE PISCINE PARKING B B A A 15 13 m 4 63 m 15 17 257 7 A 25 350 25 340 25 227 10 25 455 478 213 390 40 25 35 1 215 6 74 m Chambre 1 SDB 4M Terrasse 12 Vide sur cours anglaise G enduit lisse blanc enduit gris foncé Skydome enduit lisse blanc enduit gris foncé 265 428 292 0 25 FACADE PRINCIPALE COUPE B - B PLAN SOUS SOL PLAN RDC PLAN ETAGE FACADE LATERALE N Aligement Aligement 23 14 m 230 260 200 750 400 45 610 490 120 000 A 4M B259 270 C C 15 13 m2 15 64 m 3 91 m 4 08 m 28 98 m 4 63 m2 15 17 257 7 8 9 B B A A 45 445 220 90 156 145 370 340 450 25 350 130 60 120 10 460 45 25 340 10 160 20 600 25 25 227 10 302 10 580 45 25 10 10 10 25 455 45 90 195 722 200 235 115 220 60 220 277 276 66 213 176 140 125 390 140 200 1 215 000 000 000 4,78 3,75 5 90 m 6 74 m 6 22 m Chambre 1 VIDE SUR RDC Chambre 3 Suite P SDB SDB SDB Dressing 4M 4M 4M Terrasse 12m Vide sur cours anglaise G SDB 4M 15 17 =257 B B A A 260 12m Vide sur cours anglaise 4M 4M 4M skydome Aligement Terrasse accessible Aligement Aligement Aligement Terrasse accessible 495 200 1 235 200 215 000 4M Aligement Aligement 23 14 m 5 65 m 14 16 500 25 540 45 445 45 990 45 230 260 200 750 1 530 400 190 10 150 175 585 45 565 25 160 10 115 20 100 10 110 20 420 45 350 560 57 161 140 650 580 610 490 060 120 000 000 000 105 137 1,00 0,25 + 0,15 + B B A 5M 4M 4M Salon Salon Salon WC Cheminée 12m 259 270 C C 15 13 m2 15 64 m 3 91 m 4 08 m 28 98 m 63 m2 15 17 257 8 9 B B A A 45 445 220 90 145 370 340 450 25 350 130 60 120 10 460 45 25 340 10 160 20 600 25 25 227 10 302 10 580 45 25 455 45 20 90 10 195 25 478 722 200 1 235 115 220 60 220 277 276 66 213 176 140 125 500 45 390 140 625 45 200 450 000 000 000 000 4,78 3,75 5 90 m 6 74 m 6 22 m Chambre 1 VIDE SUR RDC Chambre 3 Suite P SDB SDB SDB Dressing 4M 4M 4M Terrasse 12m Vide sur cours anglaise SDB 4M 23 14 m 15 17 257 B B A A 260 12m Vide sur cours anglaise 4M 4M 4M skydome Aligement Terrasse accessible Aligement Aligement Aligement Terrasse accessible 495 200 1 235 200 000 4M Basement

First Floor

Roof

Real life Picture showing the final project

CEMENT

REINFORCED

TERRACOTTA BRICK

ROCK

BITUMEN WATERPROOFING 30 mm

EXT ROCK WOOL INSULATION 50 mm

COMPOSITE SLAB 160 mm : Reinforced concrete cast on top 40 mm

SLOPING CEMENT SCREED 100 mm • •

Prefabricated concrete and steel beams + Concrete Interjoists 120 mm

ROCK WOOL

60 mm

ROCK

TERRACOTTA BRICK 180mm x 65mm

ROCK WOOL INSULATION 50 mm

AIR CAVITY 110mm

TERRACOTTA BRICK 180mm x 120mm

INSULATION

15 mm DRIP

PARAPET

COATING

CONCRETE

CONCRETE WALL 100 mm

15 mm

CEMENT COATING

180 mm

120 mm

INSULATION 50 mm

WOOL

( SOLUTION

THERMAL BRIDGES ) ± 4.32 m ± 7.66 m EXT INT Drip REINFORCED CONCRETE SKIRT INSULATION 30mm

TILES 10 mm

SCREED 100 mm

THERMAL BREAKER ISOTEC

FOR

CERAMIC

CEMENT

WOOL INSULATION 50 mm PLASTER 20mm 44 34 50 250 40 73 78 300 112 CEMENT COATING 15 mm Exterior Wall Detail 1:30

3D Render made using 3DSmax,Vray,Photoshop

PRIVATE RESIDENCE RNA21

Type : Residential Project

Status : Completed - 2022

Description :

RNA21’s design emphasizes a seamless indoor-outdoor flow, blending contemporary living with the serene beauty of nature.

The design prioritized optimized built space to ensure functionality and efficiency while maintaining the property’s luxurious ambiance.

My Role : Project Lead, Architecural Design, BIM Lead, Architecture Visualisations, Site Supervision

life Picture showing the final project

Real

13 17 300 11 25 305 10 435 25 25 165 10 120 20 435 25 320 45 890 510 45 45 360 10 140 20 220 20 120 10 130 10 370 45 25 305 10 105 10 319 25 25 420 10 319 25 15 770 15 -2,40 -2,45 Cuisine Réserve Hall Salle de jeu SDB Réserve Réserve Cour Anglaise San TP Bassin piscine TP B310 B329 RUE DE LOTISSEMENT DE 12M T 50333 / 58 TN T 50331 / 58 TN Espace vert T27916/58 TN T27916/58 TN 5M 5M TP TP TP LT Bache à eau VMC B319 B321 Soupirail Soupirail 108m Aligement Aligement A A B B 17 17 300 10 11 13 15 1 500 45 360 10 140 20 880 45 25 305 10 435 25 45 510 360 540 45 25 750 25 25 655 95 25 20 180 400 180 20 1 500 20 +0,60 0.00 +0.30 A A B B Sejour San Salle à manger Salon Salon Passerelle Vide sur Cour Piscine Terrasse Stationnement à air libre B310 B329 B319 B321 RUE DE LOTISSEMENT DE 12M T 50333 / 58 TN T 50331 / 58 TN Espace vert T27916/58 TN T27916/58 TN 5M 5M Soupirail Soupirail 108m Aligement Aligement A A B B 25 410 10 330 25 25 305 10 200 10 225 25 25 505 245 25 25 515 10 225 25 25 410 10 330 25 45 360 10 140 20 510 10 480 45 60 45 360 150 340 160 360 45 +4,20 Chambre Chambre SDB SDB Vide sur RDC Chambre Chambre SDB Hall Terrasse Terrasse B310 B329 RUE DE LOTISSEMENT DE 12M T 50333 / 58 TN T 50331 / 58 TN Espace vert T27916 58 TN T27916 58 TN 5M 5M VMC VMC B319 B321 110 Aligement Aligement Vide sur RDC A A B B +7,40 B310 B329 RUE DE LOTISSEMENT DE 12M T 50333 / 58 TN T 50331 / 58 TN Espace vert T27916 58 TN T27916 58 TN 5M 5M Skydome Terrasse inaccessible B319 B321 Aligement Aligement Skydome 0 00 60 280 40 40 260 40 48 30 00 25 25 25 25 00 160 50 20 SISE / LOT 51 LOTISSEMENT B 14 a PLAGE DES NATIONS PLAN SOUS SOL PLAN RDC PLAN ETAGE PLAN MASSE TOITURE DETAIL MUR DE COLTURE COUPE AA FACADE ARRIERE FACADE PRINCIPALE Tableau des surfaces Sous sol 108m²

Basement First Floor Second Floor Roof

BITUMEN

WATERPROOFING 30 mm

Real life Picture showing the final project

CEMENT COATING 15 mm

CONCRETE PARAPET

DRIP

•

SLOPING CEMENT SCREED 100 mm

EXT ROCK WOOL INSULATION 50 mm

• COMPOSITE SLAB 160 mm : Reinforced concrete cast on top 40 mm

Prefabricated concrete and steel beams + Concrete Interjoists 120 mm

ROCK WOOL INSULATION 60 mm

THERMAL BREAKER ISOTEC ( SOLUTION FOR THERMAL BRIDGES )

REINFORCED CONCRETE SKIRT

CEMENT COATING 15 mm

INSULATED WINDOW ROLLER SHUTTER

SLIDING DOOR GLASS WINWOWS

Real life Picture showing the final project

GLASS RAILING 10MM + 10MM ( fixed into the concrete slab )

EXT INT ± 5.12 m ± 8.46 m 44 34 51 250 32 80 78 300 38 74 Exterior Wall Detail 1:30

Real life Pictures showing the final project

MUNICIPALITY

Type : Institutional Project (Office Building)

Status : Contest - Winner

Description :

The city of Salé Municipality, is designed as an urban landmark, features two volumes around a patio with distinct entry points for the public and officials

My Role : BIM Lead, Architecural Visualisations, Coordination

Form developpement 1 2 4 3 Initial Volume Imbrication of 2 Volumes Transparency and creating an opening Double skin Enclosure

3D Render made using 3DSmax,Vray,Photoshop 3D Render made using 3DSmax,Vray,Photoshop

Components of the proj-

Sanitary

Terrace

Presidency

Legal affairs offices

Sanitary

Services

Consulting affairs offices

Logistics and financial affairs offices

Sanitary

Patio

Equipement and developpement offices

Conference room

Reception

Sanitary

Commun areas

Technical areas

Courtyard

Water recovery system

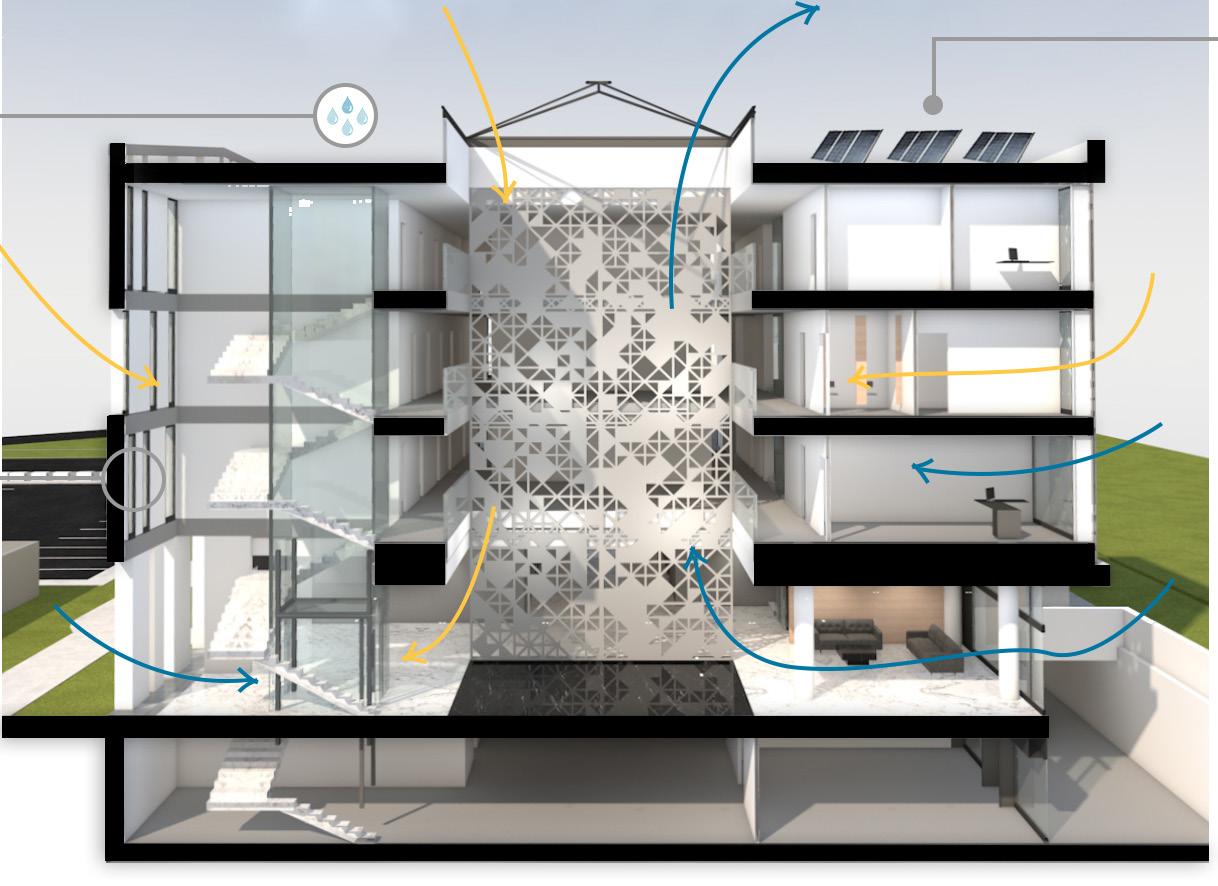

Eco-friendly Aspects

Natural Ventilation using skydome

Skydome

Narutal ventilation and sunlight through side openings

Photovoltaic panels

Narutal ventilation and sunlight through side openings

3D Render made using 3DSmax,Vray,Photoshop

18 79 35 m 79 35 m 12 13 15 20 10 11 14 16 19 22 11 12 14 17 26 12 13 15 18 24 0,45 24,42 0,45 0,45 3,00 0,45 3,00 0,20 11,12 0,20 3,00 0,45 3,00 0,45 0,20 3,00 0,45 0,45 3,31 0,45 12,64 0,20 1,52 0,20 1,73 16,73 25,32 16,73 0,45 3,31 0,45 0,10 3,29 0,45 3,31 0,45 5,95 0,45 1,40 2,00 2,10 5,26 2,00 2,10 1,40 0,45 6,41 0,20 3,00 0,45 B STANDARD ACCUEIL ET RECEPTION ESPACE D EXPOSITION SALLE DE CONFERENCE SALON VIP BUREAU D ORDRE GENERAL POSTE DE SECURITE SALLE POLYVALENTE HALL SALLE DE COMMISSIONS ASC ASC TV VIDE SUR COUR ANGLAIS VIDE SUR COUR ANGLAIS ENTREE BASSIN D EAU -0 30 400 m² VIDE SUR COUR ANGLAIS VIDE SUR COUR ANGLAIS VIDE SUR COUR ANGLAIS 2,33 0,10 3,06 0,10 0,30 0,10 3,06 0,10 0,10 19,18 0,25 2,20 0,25 10,46 0,10 7,05 0,45 15,83 0,45 0,25 1,20 0,40 22,50 0,10 1,20 0,25 0,45 3,50 0,10 2,40 0,10 16,35 0,10 4,75 0,25 0,10 4,00 0,25 4,07 0,10 4,00 0,25 6,82 0,25 10,46 0,10 0,10 16,48 0,25 6,29 0,25 1,20 0,45 9,15 5,00 8,30 0,10 4,75 0,25 5,00 4,30 2,85 1,50 2,10 2,70 2,16 1,50 2,70 1,18 1,50 2,10 3,28 1,18 2,57 0,10 23,00 13,32 19,22 0,10 3,97 0,10 4,00 0,25 4,90 0,25 8,16 0,25 10,46 0,10 5,41 0,40 3,44 0,80 3,92 1,16 0,38 3,92 0,70 0,80 3,92 1,39 1,50 0,75 1,51 0,40 0,80 1,50 0,45 0,35 0,40 2,10 0,40 0,40 0,40 1,50 0,80 1,50 0,48 0,92 0,40 1,50 7,38 0,25 8,95 0,25 4,90 0,25 9,05 32,53 0,10 14,68 0,25 95,14 5,63 0,10 14,68 0,25 4,25 13,25 7,05 0,45 GSPublisherVersion 0.17.100.100 27 16 40 10 11 12 13 14 15 16 17 18 20 22 23 25 27 27 16 40 10 11 12 13 14 15 16 17 18 20 22 24 27 0.45 5.05 0.10 1.50 0.10 3.42 0.10 3.20 0.10 3.76 0.25 4.90 0.25 2.73 0.10 5.18 0.10 3.20 0.45 0.45 6.00 0.10 1.80 0.10 3.95 0.10 3.25 0.10 1.80 0.10 5.92 0.45 1.80 1.21 0.10 2.10 0.10 3.65 0.10 8.72 0.10 6.85 0.25 2.73 0.10 7.28 0.45 4.91 0.10 1.70 0.10 0.45 5.65 0.45 3.20 0.25 7.65 0.10 6.00 0.45 0.00 0.45 7.72 0.10 2.90 0.25 1.40 0.18 1.78 0.15 1.40 0.25 3.21 0.10 3.90 0.10 3.21 0.10 4.59 0.10 3.66 10.81 0.45 6.00 0.10 1.80 7.40 2.00 2.70 1.40 0.10 2.17 1.40 2.10 1.40 9.36 0.25 1.20 1.70 0.10 7.50 0.10 1.70 0.10 6.00 0.45 0.10 6.00 0.45 0.25 4.90 0.25 0.45 1.88 0.12 1.40 2.70 0.45 6.00 0.10 18.03 4.90 12.01 34.93 0.69 3.00 2.70 7.16 3.07 0.56 3.00 2.70 0.54 4.90 0.60 2.00 2.70 1.54 3.00 2.70 1.31 3.00 2.70 0.56 2.00 2.10 0.40 2.70 2.35 0.40 2.70 0.400.40 2.70 2.00 0.80 2.70 2.00 0.80 2.70 1.00 0.40 2.70 0.94 0.200.40 2.70 0.400.40 2.70 0.09 1.67 3.00 2.70 1.95 17.50 6.62 24.12 0.45 1.25 0.80 2.70 0.70 0.50 2.70 1.80 0.50 2.70 0.80 0.50 2.70 1.47 0.50 2.70 0.80 0.50 2.70 2.15 0.50 2.70 0.50 0.50 2.70 1.15 0.81 1.65 0.80 2.70 1.47 0.48 0.55 0.40 2.70 1.40 0.86 1.54 0.40 2.70 0.41 0.40 2.70 1.00 0.80 2.70 2.00 0.40 2.70 0.60 0.44 1.46 0.80 2.70 1.50 1.20 35.53 1.20 36.73 2.00 0.80 2.70 1.80 0.50 2.70 1.00 0.47 3.18 0.74 3.00 2.70 0.79 3.00 2.70 2.05 3.00 2.70 1.87 24.20 0.45 3.20 0.10 2.70 0.10 0.45 6.00 0.10 0.10 2.35 0.45 0.10 1.80 0.10 ATTENTE SANITAIRE HOMMES SANITAIRE FEMMES DIVISION DES AFFAIRES FINANCIERS ET DE LA LOGISTIQUE REUNION B CHEF DIVISION B CHEF DE SERVICE AFFAIRE FINANCERES ET IMPOTS 19 m² B CA AFFAIRE FINANCIERES ET IMPOTS 23 m² B CHEF S DES MARCHE ET DE LA COMPTABILITE 19 m² 27 m² BUREAU CELLULE COMPTABILITE 15 m B CS EQUIPEMENTS ET TRAVAUX 19 m 31 m² SALLE EXPOSITION ECHANTILLONS B CA SERVICE EQUIPEMENTS ET TRAVAUX 16 m² 37 m² B CHEF DIVISION 20 5 m D DEVELOPPEMENT ET EQUIPEMENT B CA PROG ETUD 22 5 m² B CHEF S PROGRAMMATIONS ET ETUDES 19 m B CA S DES MARCHE ET DE LA COMPTABILITE 19 m² B CHEF DE SERVICE LOGISTIQUE ET MOYENS GENERAUX 28 m² B CA S LOGISTIQUE ET MOYENS GENERAUX 30 m ASC ASC VIDE SUR RDC VIDE SUR RDC VIDE SUR RDC 1er ETAGE 30 m 9 m SECRETARIAT PL KITCH SDB KITCH SDB SECRETARIAT PL chef service First Floor Second Floor

19 GSPublisherVersion 0.17.100.100 22 15 20 10 11 12 13 16 19 20 22 8 9 10 11 12 13 14 17 20 6.55 3.20 14.45 24.12 1.80 0.69 3.00 2.70 2.35 0.77 2.70 0.85 2.00 2.70 4.82 3.00 2.70 6.04 2.00 2.70 1.54 3.00 2.70 1.31 3.00 2.70 0.56 16.00 1.50 6.62 1.95 0.50 2.70 2.05 0.80 2.70 1.90 0.50 2.70 1.55 0.80 2.70 0.75 0.50 2.70 1.10 0.50 2.70 0.70 0.50 2.70 2.07 0.40 2.70 0.320.40 2.70 1.87 3.00 2.70 1.95 35.53 2.00 0.50 2.70 1.20 0.50 2.70 2.60 0.80 2.70 0.67 0.50 2.70 0.50 0.80 2.70 1.89 0.80 2.70 1.45 0.50 2.70 0.90 0.50 2.70 2.16 0.50 2.70 0.90 0.50 2.70 1.45 0.80 2.70 1.45 0.50 2.70 0.30 0.50 2.70 2.00 0.50 2.70 0.30 0.50 2.70 1.45 0.80 2.70 1.45 0.50 2.70 0.90 0.50 2.70 1.45 2.00 0.50 2.70 1.00 0.50 2.70 1.20 0.80 2.70 0.55 3.20 0.74 3.00 2.70 0.79 3.00 2.70 2.05 3.00 2.70 1.87 24.20 1.80 18.03 4.90 12.01 36.73 0.45 5.05 1.60 0.10 3.00 0.10 3.37 0.10 4.00 0.25 4.90 0.25 3.81 0.10 2.30 0.10 5.00 0.45 0.45 6.00 0.10 11.20 4.10 0.10 2.25 0.45 5.82 1.90 0.10 2.90 0.25 1.42 2.08 1.40 0.25 4.21 0.10 10.10 0.10 4.01 0.45 0.45 1.88 0.10 1.46 2.66 1.70 0.10 7.50 0.10 1.70 0.10 1.60 0.10 4.30 0.45 0.45 4.81 0.10 1.80 0.10 8.72 0.10 6.85 0.25 2.73 0.10 7.28 0.45 1.20 7.40 0.10 1.80 0.10 3.25 0.10 0.60 0.10 3.25 0.10 1.80 0.10 2.70 0.10 3.12 0.45 0.45 6.00 0.10 1.80 0.10 7.30 0.10 1.80 0.10 5.92 0.45 0.45 6.00 0.10 11.10 0.10 6.00 0.45 0.45 5.65 0.45 3.20 0.25 7.65 0.10 6.00 0.45 0.10 1.80 0.10 2.90 0.25 4.90 0.25 0.45 3.20 0.10 0.45 6.00 0.10 0.10 1.50 0.10 0.10 2.35 0.45 3.95 0.10 1.23 0.10 1.47 0.25 2.40 B TRAITEMENT INFORMATIQUE B DIRECTEUR GENERALE DES SERVICES B CS AFFAIRES JURIDIQUES B CS RESSOURCES HUMAINES B CHEF DIVISION 30 m² 10 m² ARCHIVE SECRETARIAT S ATTENTE 14 m² 5 5 m² D A ADMINISTRATIVES ET JURIDIQUES 30 m 9 m 36 m B DIR AFFAIRES DU CONSEIL 28 m S ATTENTE D AFFAIRES DU CONSEIL B CEL COMM 24 m SANITAIRE HOMMES SANITAIRE FEMMES SANITAIRE 8 m B CHEF DE SERVICE RESSOURCES HUMAINES B CHEF DE SERVICE DES AFFAIRES JURIDIQUES ATTENTE ASC ASC VIDE SUR RDC VIDE SUR RDC VIDE SUR RDC 2éme ETAGE SECRETARIAT PL KITCH SDB KITCH KITCH SECRETARIAT PL SANITAIRE SANITAIRE SDB SDB GSPublisherVersion 0.17.100.100 36 09 m2 1 3 6 10 11 12 13 14 15 17 20 22 22 15 20 10 11 12 13 14 17 19 22 6.55 3.20 14.45 24.20 2.00 0.80 1.30 0.50 0.50 0.74 4.66 3.00 2.70 2.85 3.00 2.70 1.05 3.00 2.70 0.81 35.53 1.50 0.50 0.50 0.50 1.19 0.50 2.11 0.80 1.17 0.57 0.37 0.86 2.05 0.40 2.70 0.60 0.40 2.70 1.50 0.80 2.70 1.50 0.80 2.70 1.50 0.40 2.70 3.11 0.80 2.70 1.09 0.40 2.70 0.41 0.40 2.70 1.00 0.80 2.70 2.10 0.40 2.70 0.60 0.40 2.70 1.20 0.80 2.70 1.50 24.12 2.00 0.80 2.70 1.30 0.40 2.70 2.35 0.40 2.70 0.400.40 2.70 2.00 0.80 2.70 2.00 0.80 2.70 1.00 0.40 2.70 0.94 0.56 0.260.40 2.70 0.29 1.67 3.00 2.70 1.95 24.12 1.80 0.69 3.00 2.70 0.15 3.00 2.70 0.31 2.52 0.10 3.09 1.63 3.00 2.70 0.54 4.90 0.60 2.00 2.70 1.54 3.00 2.70 1.31 3.00 2.70 0.56 1.80 18.03 4.90 12.01 36.73 0.45 0.10 10.87 0.10 1.30 2.10 1.40 0.25 8.16 0.10 10.26 0.45 0.10 5.45 0.10 3.65 0.25 13.75 0.45 0.45 6.71 0.10 2.40 0.10 3.30 0.10 4.62 0.25 1.40 2.10 1.40 0.25 11.31 0.45 0.45 6.00 0.10 9.20 0.10 1.80 0.10 5.92 0.45 1.80 1.11 2.30 0.10 3.65 0.10 8.72 0.10 7.00 0.10 2.73 0.10 2.48 0.10 4.70 0.45 1.20 9.21 0.25 1.20 0.45 6.00 0.10 1.80 0.10 3.25 0.10 0.60 0.10 3.25 0.10 1.80 0.10 5.92 0.45 0.10 3.95 0.10 1.58 0.10 1.57 0.10 0.45 1.88 0.10 1.42 2.70 1.70 0.10 7.50 0.10 1.70 0.10 6.00 0.45 0.10 1.30 0.10 1.98 0.10 2.51 0.45 0.10 2.61 0.10 B CELLULE AUDITE INTERNE ET CONTROLE BUREAU DU PRESIDENT DE LACOMISSION B DU CHARGE DE MISSION B DU CABINET DU PRESIDENT KITCHENETTE B DU PRESIDENT SDB SANITAIRE HOMMES SANITAIRE FEMMES BUREAUX DU VICE PRESIDENT SANITAIRE HANDICAPES REUNION 37 m² ATTENTE ASC ASC VIDE SUR RDC VIDE SUR RDC VIDE SUR RDC TERRASSE 3éme ETAGE KITCH Third Floor Fourth Floor

“MNAST” MUSEUM

3D Render made using 3DSmax,Vray,Photoshop

Concept and Form developpement

Type : Museum

Status : Contest - Winner of 2nd prize

Description :

The project was a part of a competition for the construction of a museum for Amazigh cuture in the south of morocco.

My Role : Architectural design, 3d Modeling, Graphics production

Establishing a relationship with a rich heritage , creating an urban sequence

A large pierced trat illuminated animated and

A great l’ayout diversity included in a strong and clear geometry

Geologic stratisfaction The contemporary stabilized terracota Plot Main Volume Voids Courtyards The alignment with the mausoleum and the Hassan tower The receiving land of natural treasures Time strates An object revealed by the excavation both built and discovered The crossing of the building folloing the topography of the place is on journey through the ages Echo of a symbolic grip , a museum on the scale of a monument ventilated by courses

Components of the project

Exterior coffee shop Rooftop

Administrative an museum logistics Audotorium functions

Staff access

Roof access

Public access

Restaurant access Audotorium access

Reception/Ticketing/Information Auditorium

Restaurant

Administrative an museum logistics

Permanent exhibition animation worshop documentation center logistics

personel acces

exhibition access

Waste disposal

Heavy vehicle access

Temporary exhibitions logistics

Hall

Tea Saloon

Exterior areas

light vehicle access

Visitors parking technical areas

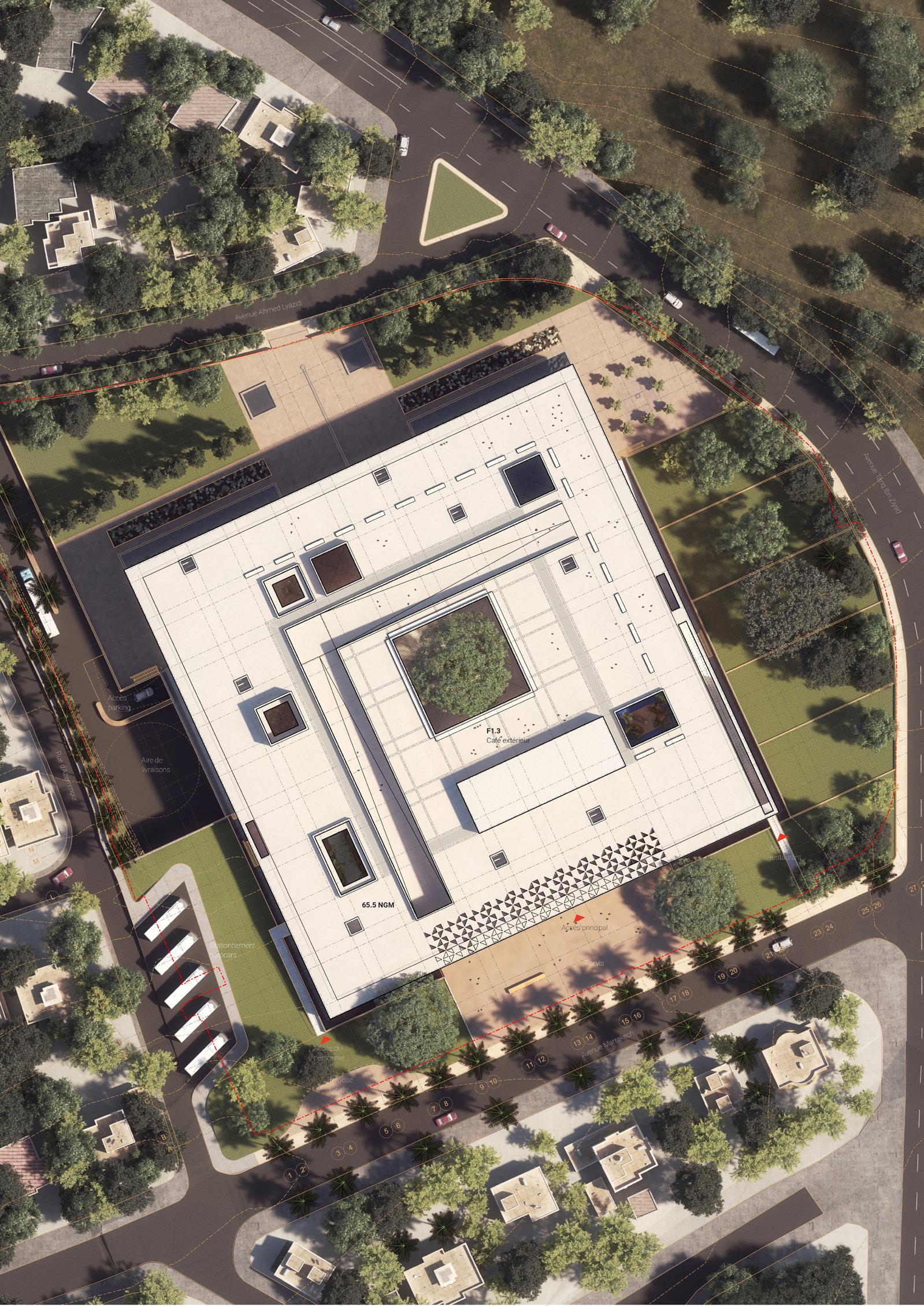

Site

view

Render made using 3DSmax,Vray,Photoshop

Musée National d’Archéologie et des Sciences de la Terre à Rabat

55NGM Expositions permanentes 47.5NGM Rez-de-jardin 44.5NGM Parking 59.5NGM Rez-de-chaussée 65.5NGM Toiture Avenue Marrakech Avenue Ahmed Lyazidi Exposition permanente Hall Hall Logistique bâtiment Logistique scientifique Stationnement Parvis Avenue Tariq Ibn Ziyad Rue d’Azemmour Jardin Exposition permanente Café extérieur Accès parking Accès livraisons Coupe longitudinale illustrant le rapport du projet au site et à la topographie 1/500e Coupe transversale illustrant le rapport du projet au site et à la topographie 1/500e 9M 3M 9M 3M Coupe Nord-Sud : Un escalier lie le sud au nord suivant le profil du site, traversant le bâtiment comme on traverse les strates du temps géologique. 1/200e 9M 0 3M Parvis Hall Stationnement Exposition permanente Exposition permanente Logistique scientifique Logistique bâtiment Coupe Est-Ouest Une cour centrale construite autour du grand Ficus Elastica au coeur du batiment. Des volumes simples et flexibles d’exposition. 1/200e 9M 0 3M Exposition permanente Exposition permanente Exposition permanente Exposition permanente Exposition permanente Exposition temporaire Hall Stationnement Stationnement Logistique scientifique Logistique scientifique Aire de livraisons Longitudinal Section Transversal Section North-South Section Est-West Section

South Elevation

North Elevation

East Elevation South West

la Terre à Rabat 8. Façades

Musée National d’Archéologie et des Sciences

Façade Sud L’entrée sur l’Avenue de Marrakech un bâtiment au profil élancé et discret. L’auditorium et le restaurant, à droite, sont dotés d’un accès direct. 1/200e Façade Nord : Le volume contenant l’exposition permanente et ses trésors en porte-à-faux surplombe le jardin et ses bassins d’eau. Les reflets du soleil levant et couchant animent sa sous-face. 1/200e Façade Est Réceptacle du temps et de trésors, symboliquement révélé par l’ excavation et l’érosion, le musée s’élance vers la ville. La terrasse du restaurant donne sur le panorama de la vallée. 1/200e

55NGM Expositions permanentes 55NGM Expositions permanentes 55NGM Expositions permanentes 47.5NGM Rez-de-jardin 47.5NGM Rez-de-jardin 47.5NGM Rez-de-jardin 59.5NGM Rez-de-chaussée 59.5NGM Rez-de-chaussée 59.5NGM Rez-de-chaussée 59.5NGM Rez-de-chaussée 65.5NGM Toiture 65.5NGM Toiture 65.5NGM Toiture 65.5NGM Toiture 9M 0 3M

Façade Ouest La relation dynamique de l’objet pur et géométrique survolant le jardin, des strates de terre qui captent et contiennent l’histoire et mesure le passage des ères géologiques. 1/200e

First

Musée National d’Archéologie et des Sciences de la Terre à Rabat

2. Plan du rez-de-jardin 1:200e Aire de livraisons Accès parking A3.1 Salon de thé A1.1 Hall A1.2 Banque d’information B1.2 Grande salle B1.1 Salles d’expositions temporaires B1.3 Bureau des commissaires Fosse d’arbre B1.4 Réserve transit D5.1.1 Matériaux inorganiques D5.2.1 Matériaux inorganiques D5.2.2 Matériaux organiques D3.3 Stockage du matériel de transport D2.1 Espace d’acclimatation D2.2 Traitement des oeuvres D5.3 Chambre forte D5.3 Chambre forte D5.2.3 Métaux D5.2.3 Métaux D5.2.3 Atelier de moulage D1.4 Zone de constat, enregistrement D1.3 Aire de déballage / emballage D3.2 Stockage des caisses et du matériel d’emballage D1.5 Quarantaine, décontamination D1.6 Local déchets D3.1 Stockage du matériel de conservation préventive D4.1 Salle de consultation et d’étude D2.4 Ateliers de conservation préventive D2.3 Prises de vue D2.4 Ateliers de conservation préventive D4.2 Bureau D1.2 Hall de distribution Local TGBT Groupe electrogene F1.1 F1.2 Jardin, Exposition 47.5 NGM 47.5 NGM 47.5 NGM A1.8 A1.8 Poste de transformation Local technique E6.8 Local Entretien extérieur 9M 3M F1.4 Kiosque N Avenue Tariq Ibn Ziyad

- upper part

Floor

First

Musée National d’Archéologie et des Sciences de la Terre à Rabat

4. Plan du rez-de-chaussée 1:200e 9M 3M N Accès du personnel Aire de livraisons Accès parking Accès restaurant Parvis Stationnement autocars C1.1 - C3.1 Accueil C2.9 Resp. sécurité C1.4 Salles de réunion C2.2 Direction C2.3 Secrétariat C2.3 Secrétariat C1.4 Salles de réunion C3.4 Stockage C1.3 Reprographie C3.2 Lieux de vie C3.3 Office A2.3 Réserve de la boutique A1.1 Hall d’accueil A1.3 Billetterie A2.1 Boutique A1.2 Banque d’information A2.2 Bureau B2.1 Foyer B2.2 Auditorium B2.3 Salles de commissions B2.3 Salles de commissions B2.9 Stockage B2.4 B2.4 C3.5 C3.5 C3.4 Stockage A3.2 Terrasse A3.3 Restaurant A3.4 Office A3.5 Stockage A3.9 Local déchets A3.7 Vestiaires A3.7 Vestiaires A3.8 A3.8 A3.6 Bureau A3.6 Bureau Accès du public Accès du public Accès toiture 59.5 NGM 59.5 NGM 59.5 NGM F1.1 - F1.2 Jardin, Exposition F1.4 Kiosque Avenue Tariq Ibn Ziyad Rue d’Azemmour Dépose rapide

Floor - lower part

Musée National d’Archéologie et des Sciences de la Terre à Rabat

Plan du niveau

Aire de livraisons Accès parking B5.1 Carte du Maroc 55 NGM A1.6 Attente, détente A1.4 Accueil des groupes A1.7 Vestiaires A1.8 A1.8 A1.4 Accueil des Amis du Musée A1.4 B3.5 B3.5 B3.1 Accueil de la documentation B3.2 Salle de lecture B3.2 Salle de lecture B3.4 Magasin B3.3 Gestion B3.3 Gestion A1.9 Infirmerie B4.3 Salle hors sacs B4.3 Salle hors sacs B4.3 Salle hors sacs B4.1 Ateliers d’animation B4.1 Ateliers d’animation B4.1 Ateliers d’animation B4.5 Réserves B4.5 Réserves B4.2 Cité des enfants B4.4 Bureau B4.6 B4.6 B5.2.1 Histoire de l’Univers et de la planète Terre B5.2.2 Composants physiques de la Terre B5.2.2 Composants physiques de la Terre B5.2.3 Le Précambrien B5.2.4 Les caractères généraux du Paléozoïque B5.2.4 Les caractères généraux du Paléozoïque B5.2.5 Le Mésozoïque B5.3 Le Cénozoïque B5.4.1 La Préhistoire B5.4.3 La période Islamique A1.8 A1.8 A1.8 E6.6 E6.6 E6.6 E2.1 E6.1 Accès E2.2 E6.2 Accès E6.7 Local déchets E7.2 Transit E1.1 PC sécurité E1.2 Gestion technique E3.1 Salle de prière E2.3E6.3 Vestiaires E2.3 E6.3 Vestiaires E2.4 E6.4 E2.4 E6.4 E5.5 Local Polyvalent E6.5 Stockage entretien E2.5 Stockage E4.1 Equipements E4.2 Fournitures E5.1 Local CVCD E5.2 Local Electricité CF E5.3 Local Ascenseurs E5.4 Local Plomberies sanitaires E1.3E1.4 E1.3E1.4 B5.2.5 Le Mésozoïque B5.2.5 Le Mésozoïque B5.2.5 Le Mésozoïque B5.3 Le Cénozoïque B5.4.2 La période Pré-Islamique B5.4.2 La période Pré-Islamique B5.4.2 La période Pré-Islamique B5.4.2 La période Pré-Islamique B5.4.3 La période Islamique B5.4.3 La période Islamique B5.4.3 La période Islamique F1.1 F1.2 Jardin, Exposition F1.4 Kiosque N Avenue Tariq Ibn Ziyad

exposition floor

d’exposition permanente 1:200e

Permanent

Musée

National d’Archéologie et des Sciences de la Terre à Rabat 5. Plan du niveau de la mezzanine au RdC 1:200e 9M 3M N Accès du personnel Aire de livraisons Accès parking Accès restaurant Parvis Stationnement autocars B2.8 Repos pour les interprètes Accès toiture 62.5 NGM 62.5 NGM B2.2 Auditorium B2.10 B2.10 B2.7 Cabines d’interprétation B2.7 B2.7 B2.5 Régie, projection B2.6 Local pour conférenciers C2.1 Accueil C3.11 Fournitures C2.7 Communication et service culturel C2.5 Gestion, administration C2.5 Gestion, administration C2.6 Service éducatif C2.8 Service accueil du public C2.11 Fournitures C2.10 Archives C2.4 Bureaux des conservateurs C2.4 Bureaux des conservateurs C2.4 Bureaux des conservateurs C2.4 Bureaux des conservateurs E6.6 C1.5 C1.5 F1.1 F1.2 Jardin, Exposition F1.4 Kiosque Avenue Tariq Ibn Ziyad Rue d’Azemmour Dépose rapide Mezzanine

TMU OFFICE BUILDING

Type : Office Building

Status : Academic Project

Description :

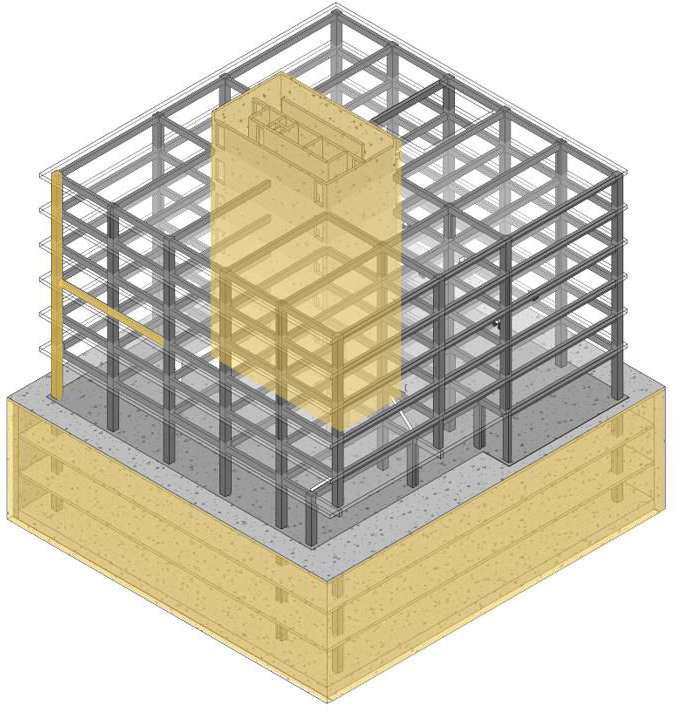

Toronto Metropolitan University’s Gerrard Street expansion includes a timber office building with amenities like dining, fitness, and study areas

Designed with Materials and Methods course insights and building code analysis, it meets the Ontario Building Code and Toronto Green Standards, emphasizing sustainability

My Role : Architecture design, BIM Lead, Graphics Production, OBC and Materials and Methods Consultant

Lumion Group F3 10 m Area Occupancy Area/Person Total Area Occupant Load D 3080 320 133,46/350 50,5/320 583 157 360 8 67 P.Lot A2/D Kit 9.3/E 3.7 F3 46 Offices Dining/Fitness Retail Storage Parking 18m 2125m Group E, 5 m Group D & A2 3.25 Group D, 3.25 m Group D, 3.25 m Group D, 3.25 m Group D, 3.25 m

Render made using

General Compliance
