Tamburlu Makine Motor, Şasesi ve Bağlantıları

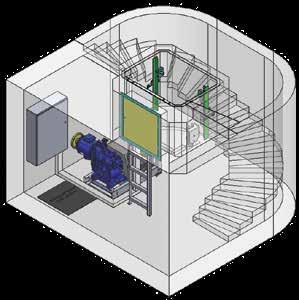

TAMBURLU ASANSÖR MAKİNE DAİRESİ

Aries 250 MR-D Tamburlu asansör sistemleri kuyu dibinde makine daireli sistemlerdir.Makine dairesi genellikle kuyu dibinde bağımsız bir oda şeklinde yer alır. Makine dairesi kapısı metal ve kilitlenebilir olmalıdır. Kapı üstünde ‘’Makine Dairesi Girilmez’’ levhası bulunmalıdır.

Makine Motor tamburlu tip olup genellikle yan yataklı tipte üretilmiştir.

Motor güçleri taşınacak yüke ve kabin hızına (kabin hızı 1:1 sistemde 0,63 m/sn) göre değişiklik gösterse de genel olarak 9 - 11 KW olarak seçilmiştir.

Makine Motor makine dairesi tabanına min 8 adet M16-18 mm güçlendirilmiş dübel ile güçlü bir şekilde tespit edilmiş sehpa üzerinde monte edilir

TAMBURLU MAKİNE MOTOR, ŞASESİ ve BAĞLANTILARI

Makine Motor sehpası (yanda) min. iki noktadan makine dairesi tavanına düşey ara elemanlarla bağlanırlar. “ “

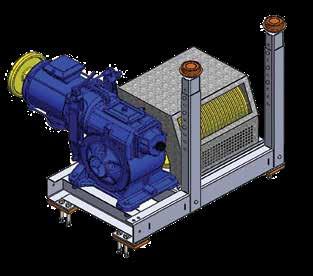

MAKİNE MOTOR ŞASESİ ve AYARLANABİLİR TAVAN DESTEKLERİ

Bağlantının amacı, kabinin raylarda sıkışması sonrası makine motorun sehpadan (Şase) ayrılmasını “ engellemek içindir.

Aries 250 MR-D Tamburlu asansör sistemleri genellikle 1:1 askı sisteminde 2 x 10 mm çapında halatların (çap min.8 -12 mm dir.) motor tamburuna sarılması şeklide çalışmaktadır.

Aries 250 MR-D Tamburlu asansör sistemde çubuk halat şişeleri kullanılamaz. Zira, kullanılan halatların bir ucu tambura sabitlenmiş diğer ucuysa kabin karkasına özel bir bağlantı elemanıyla (gevşeme aparatı) ayarlanabilir şekilde tespit yapılmıştır. Çubuk halat şişelerinde halatların boyuna, sistem devreye alındıktan sonra müdahale edilemez, bu yüzden de tamburlu asansörlerde kullanılamazlar.

Aries 250 MR-D Tamburlu asansör sistemlerinde kullanılan tamburlu Makine Motorlar, Alberto Sassi ve Akar marka ürünlerinden seçilmiştir.

Tambur çapı (Min.400 mm) kullanılan halat çapına göre, tambur boyuysa kabinin kuyu içindeki seyir mesafesine göre hesaplanmaktadır. “ Kabin ağırlığı hesabı: Kabin ağırlığı Katlanır kabin kapısı ağırlığı Karkas ağırlığı Kabin üstü diğer malzeme ve fleksıbıl kablo ağırlığı Taşınacak yük/2 (225 Kg için) Toplam ağırlık : 350

: 100

: 150

: 20 Kg Kg Kg Kg

: 115

: 735 Kg Kg : Değişebilir : Değişebilir : Değişebilir : Değişebilir

: Değişebilir : Değişebilir

“Tamburlu asansörlerde karşı ağırlık olmaması sebebiyle komple kabin ağırlığı önemlidir ve hafif olması tavsiye edilir. Kabin ağırlığı, kabin üretiminde kullanılan malzemeye göre değişkenlik gösterir. Bu sebeple kabinde kullanılacak malzemenin hafif malzemeden olmasına dikkat göstermek gerekmektedir. Taşınacak toplam yük konusunda makine üreticisinin tavsiyesine uyulmalıdır.”
