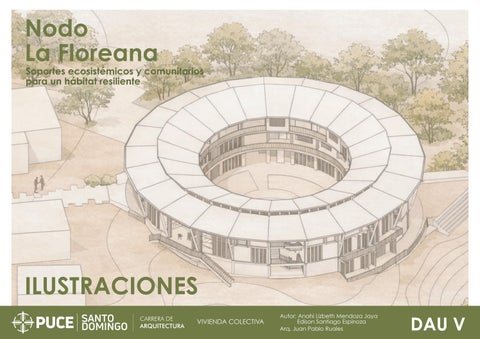

Nodo La Floreana ILUSTRACIONES
Soportes ecosistémicos y comunitarios para un hábitat resiliente
VIVIENDA COLECTIVA Edison Santiago Espinoza
Autor: Anahi Lizbeth Mendoza Jaya
Arq. Juan Pablo Ruales
VIVIENDA COMUNITARIA
Edison Santiago Espinoza Noboa
Autores:Anahi Lizbeth Mendoza Jaya
Docente: Arq. Juan Pablo Ruales Cobo
Soportes ecosistémicos y comunitarios para un hábitat resiliente.
VIVIENDA COMUNITARIA
Edison Santiago Espinoza Noboa
Autores:Anahi Lizbeth Mendoza Jaya
Docente: Arq. Juan Pablo Ruales Cobo
Soportes ecosistémicos y comunitarios para un hábitat resiliente.

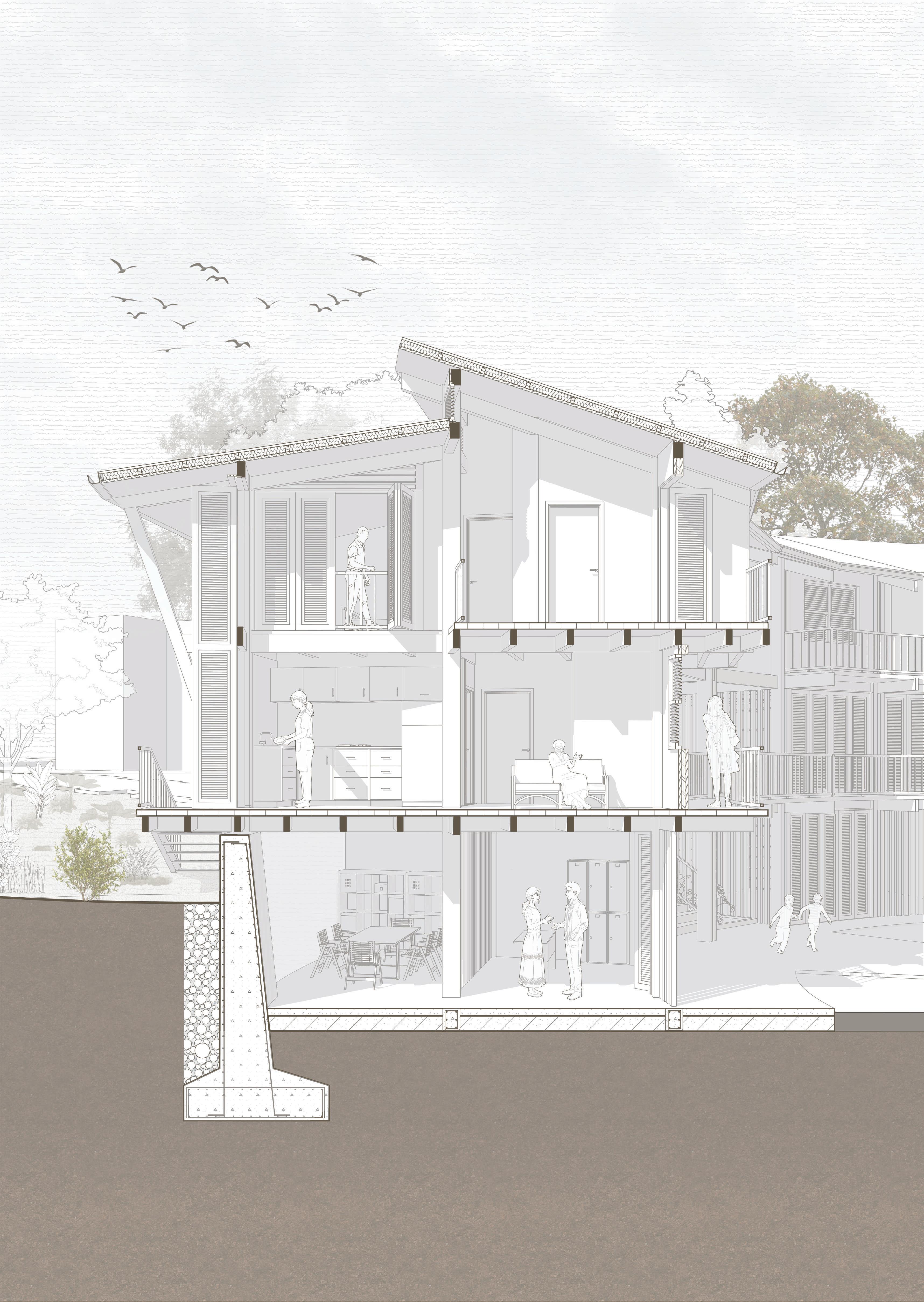

Muro de contención de hormigón armado f’c: 210kg/cm2
Grava de mayor diámetro para evacuación
Tubo PVC para drenaje subterraneo d= 110mm
Cadena de hormigón armado 0.25 x 0.30 m
Viga secundaria de madera laminada 0.15 x 0.25 m
Piso detablones de madera laurel 0.20 x 3.00 x 0.08m
Barandillla matálica de acero con barrotes verticales soldados, altura 0.90 m, acabado en pintura anticorrosiva negra.
Arriostre estructural inclinado de madera laminada 14 2 3 1
VIVIENDA COMUNITARIA
Soportes ecosistémicos y comunitarios para un hábitat resiliente.
Canalón de acero Galvanizado e=1mm
Aislamineto Termoacústivo: Espuma de poliuretano (PU) expandible monocomponente.
Viguetas de madera
Lámina duratecho plus e= 3mm
Cielo raso de madera machiembrada
Columa de madera laminada 0.35 x 0.20 m 13
Puerta celosía de madera, hoja: madera maciza, e=40 mm. 13
Autores:Anahi Lizbeth Mendoza Jaya
Edison Santiago Espinoza Noboa
Docente: Arq. Juan Pablo Ruales Cobo
VIVIENDA COLECTIVA Edison Santiago Espinoza
Autor: Anahi Lizbeth Mendoza Jaya
Arq. Juan Pablo Ruales
