MEJORAMIENTO INTEGRAL DEL BARRIO ANFIBIO ‘LOS PESCADORES’ ALEJANDRO BORRERO ORDOÑEZ DIRECTOR: MARTÍN ANZELLINI
I. HISTORIA II. CONTEXTO GEOGRÁFICO III. SISTEMA SOCIAL IV. SISTEMA ECONÓMICO V. SISTEMA NATURAL VI. SISTEMA ANFIBIO VII. SISTEMA ARTIFICIAL VIII. DIAGNÓSTICO TURBO 1 2 3 4 I. RESUMEN II. INTRODUCCIÓN III. PROBLEMÁTICA IV. PROBLEMA V. FORMULACIÓN DEL PROBLEMA VI. JUSTIFICACIÓN VII. OBJETIVO GENERAL Y ESPECÍFICOS I. CONCLUSIÓN II. BIBLIOGRAFÍA III. ÍNDICE DE FIGURAS I. CONCEPTO II. USUARIO III. ESTRATEGIAS IV. IMPLANTACIÓN V. ESQUEMA DE GESTIÓN VI. VOCACIÓN DE LA VIVIENDA VII. CAJA DE HERRAMIENTAS VIII. PROPUESTA ARQUITECTÓNICA IX. DETALLE DE VIVIENDA X. REPRESENTACIÓN VISUAL 5ÍNDICE I. TERRITORIO DE ESTUDIO II. SISTEMA SOCIAL III. HÁBITAT: ANFIBIO IV. SISTEMA NATURAL V. SISTEMA ECONÓMICO VI. ARQUITECTURA A) SERVICIOS PÚBLICOS B) MOVILIDAD C) FACHADAS D) FORMAS Y ORGANIZACIÓN E) MATERIALIDAD F) ANÁLISIS HABITACIONAL
TERRITORIO DE ESTUDIO Y CONTEXTOINTRODUCCIÓNANÁLISISYSISTEMASARQUITECTURACONCLUSIÓN
01 CAPÍTULO
RESUMEN
INTRODUCCIÓN
PROBLEMAPROBLEMÁTICA
Las condiciones de precariedad de hábitat en que viven grupos de población en el barrio de los pescadores, en un sector anfibio del municipio de Turbo, Antioquia. Condiciones agudizadas por situaciones de desplazamiento, pobreza incremental, segregación socio espacial, degradación medioambiental del entorno que había sido el soporte tradicional de Factoressubsistenciacríticos
El déficit cualitativo y cuantitativo de vivienda
que en interacción han ido consolidando una vulnerabilidad socio espacial acentuada, que le imposibilita a este grupo de población mejorar sus condiciones de vida y avanzar en un desarrollo humano y social.
En Colombia, el conflicto armado ha generado el desplazamiento forzado obligando a la población a migrar hacia los centros Enurbanoslaregión de Urabá Antioquia, específicamente en el municipio de Turbo, al enfrentarse a un entorno desfavorable, se ven obligados a asentarse informalmente con condiciones precarias en sectores donde la marginalidad se hace evidente.
FORMULACIÓN DEL PROBLEMA
Puntualmente, en el Barrio Los Pescadores, ubicado en un medio anfibio sobre un ecosistema de manglar, se agudizan las dificultades de hábitat y calidad de vida, y se presentan situaciones de pobreza, hacinamiento y deterioro de su estructura ecológica, siendo impedimento para el desarrollo de estas comunidades Lovulnerables.anterior, hace necesario la formulación de estrategias socio espaciales orientadas a potenciar de manera integral el mejoramiento de las condiciones de hábitat anfibio de estos pobladores
Pese a los planes y estudios que se han hecho para regular la ocupación habitacional y proteger y preservar los manglares, el crecimiento poblacional y la ocupación descontrolada ha venido provocando tanto un aumento progresivo en la vulnerabilidad de las comunidades como un deterioro de estos ecosistemas sobre los que se asientan informalmente. En ese sentido, la idea de proyecto a desarrollar identifica como oportunidad para llevar a cabo el mejoramiento integral del territorio, la urgente necesidad no solo de mejorar la calidad de vida, las condiciones de habitabilidad y el desarrollo económico de las comunidades del barrio anfibio Los Pescadores, sino también de rescatar y fortalecer su riqueza cultural que los identifica, desarrollar prácticas más sostenibles para conservar su entorno natural, y sobre todo de generar transformaciones integrales y multidisciplinares que sirvan para aportar al futuro desarrollo de este territorio y logre llevar a estas personas a encontrarse, articularse y conectarse con el municipio y la región.
JUSTIFICACIÓN Turbo es un municipio con un alto potencial social, ambiental y económico. Sin embargo, ha sido golpeado por el conflicto armado, la violencia, el narcotráfico, el desplazamiento, el abandono, los cuales han afectado el desarrollo de vida de grupos de población, llevándolos a condiciones extremas de pobreza, desigualdad, segregación socio espacial y hacinamiento.
Diseñar un conjunto de viviendas con estrategias integrales para mejorar la calidad de vida y potenciar las dinámicas socioculturales, económicas y medioambientales por medio de la arquitectura y el espacio público del barrio anfibio Los Pescadores en el municipio de Turbo, Antioquia Diseñar un modelo de vivienda con estrategias integrales que potencie las dinámicas socioculturales, económicas y medioambientales y mejore la calidad de vida de los habitantes del barrio anfibio Los Pescadores en el municipio de Turbo, Antioquia
OBJETIVOESPECÍFICOSOBJETIVOSGENERAL
OBJETIVOS
02 CAPÍTULO
Llegada de los conquistadores españoles Rodrigo de Bastidas y Juan de la Cosa al golfo de Urabá. José Ignacio de Márquez dispone la fundación de Turbo: cede 8 mil fanegadas de Tierra baldía Prohibición de navegación por las aguas del Golfo de Urabá y por los ríos León y Atrato. 1789: Se abre el tráfico comercial del río Atrato. Turbo como Distrito Parroquial. Primeros pobladores vienen del Chocó, Panamá y Cartagena. 1501 15401840 1847 1848: jurisdicción del Departamento de Antioquia. 1850 anexado al Chocó. 1856: se traslada al estado del 1905Cauca:Vuelve a Antioquia Saqueos, masacres e incendios en los poblados indígenas Extracción de oro y trueque
2018 20191954 1997 Turbo se niveló a Distrito Portuario, Logístico, Industrial, Turístico y Comercial de Colombia. Muerte Jorge Eliecer Gaitán: Ola de violencia, desestabiliza a la región, pueblos quedan en manos de multinacionales Se brinda agua potable mediante un “acueducto aéreo” para 500 familias del municipio con más de 6 kilómetros de extensión 23 comunidades afro provenientes de Cacarica, Chocó, fueron expulsadas de su territorio tras la Operación Génesis. HISTORIA I De 3 500 personas que salieron desplazadas, 2.300 llegaron a Turbo, la mayoría a la zona de manglar, barrio losPescadores.Construcción de la carretera Medellín Turbo promoviendo la agroindustria en la región. 1963: 1er cultivo de banano. 1964 primer embarque.
Intercambio biológico entre Norte y Suramérica Urabá: Corredor ecológico que permitió el paso de especies animales aéreas, terrestres y marítimas. El Tapón del Darién: una de las principales vías de migraciones: ballenas jorobadas, tortugas Caná y jaguares.
4 país con mayor número de mamíferos. 1 país en especies de aves y orquídeas Cuenta con uno de los mayores índices de pluviosidad en el mundo, brindándole una riqueza hídrica que representa un gran potencial Mundo Suramérica Colombia Relaciones Multiescalares
Pluvosidad: Riqueza hídricaBiodiversidad: Variedad ecosistémica Diversidad de aves y orquídeasDiversidad de mamíferos Zona geoestratégica de gran riqueza natural, privilegiada en clima e hidrología: Chocó biogeográfico: 10% de la biodiversidad mundial. Corredor natural de importancia mundial.
CONTEXTO GEOGRÁFICO II Mar Caribe: alta densidad de comercio Canal de Panamá como activador de rutas marítimas internacionales cercanas a la región. Confluencia de rutas terrestres continentales (Panamericana) y del país (Vía al mar y Transv. De las Américas: red nacional) en la zona central de Urabá. CONECTIVIDAD TERRESTRE CONECTIVIDAD MARÍTIMA Urabá a Puerto Colón Antioquia Urabá ColombiaTurbo-Mundo
• Territorio vulnerable por los efectos del cambio climático. Degradación y desarticulación de áreas de alto valor ecológico.
Localización
• Urabá está localizado estratégicamente en la zona intertropical americana, en una zona de confluencia entre los departamentos de Antioquia, Córdoba, Chocó y el Tapón del Darién
• Cuenta con gran riqueza hídrica y natural gracias a un conjunto importante de factores geográficos y climáticos.
• La región conecta Antioquia con el mar caribe, por esto tiene un gran potencial económico, turístico y
PANAMÁ OCÉANO PACÍFICO
• Ausencia institucional: favoreciendo la presencia de grupos ilegales (conflicto armado).
• Es la región bananera y platanera más importante del país
POTENCIALEScomercial
PROBLEMÁTICAS
• Deficiente infraestructura: dificulta conexión con el centro del país y el departamento

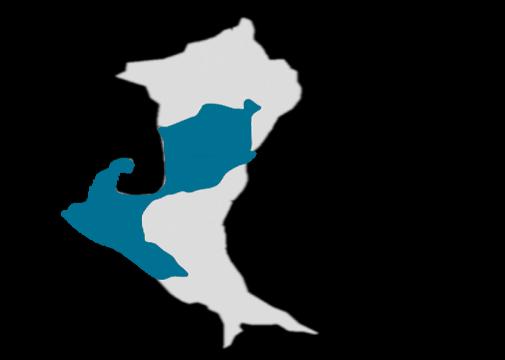

REGIÓN DE URABÁ A MEDELLÍN NECOCLÍTURBOAPARTADÓCAREPACHIGORODÓ CARIBEMAR SERRANÍA DE ABIBE CHOCÓ REGIÓN CÓRDOBACARIBE REGIÓN PACÍFICA
Mapa informalidad en la
región
CONTEXTO GEOGRÁFICO A Mapa 2 formas de ocupación del territorio maralVíaAtratoRío
19.5⁰C1000m1.500m500m0m T⁰C 22.5⁰C 25.0⁰C 28.0⁰C Altura San Jerónimo MEDELLÍN Santa FeCañasgordas Debeiba Mutatá Chigorodó TURBO CarepaApartadóTurboApartadóCarepaChigorodó 30km 15km 10km Corte topográfico ruta Turbo-Medellín Comparación Turbo vs municipios aledaños Apartadó es el municipio con más cantidad de viajes diarios por su variedad de servicios de todo tipo. Comparten dinámicas urbanas y rurales: Albergan la mayor parte de la población, los servicios y las actividades productivas de la región. Centros principales de atracción de la región de Urabá. Turbo ha sido un puente de intercambio comercial, turístico y de servicios entre Antioquia y Chocó gracias a su cercanía al Atrato lo que ha generado una identidad cultural.
CONTEXTO GEOGRÁFICO B Mapa conexión terrestre 4 municipios
Mujeres 49,8% Afro 80,0% Mestizo 18,0% Indígena 2,0% PoblaciónExpulsadas:Rural 89,141 Hombres 50,2% Recibidas: 56,613 Casa 90,0% Apto 10,0% Población Total: Población Urbana Densidad 75,765 hab124,552 hab 59,25 hab/km²48,787 hab Hogares sineconómicaactividad 94.4 % # de Personashogarpor 5 hab Déficit de vivienda 11.41 %Zona rural 77,0% Zona urbana 87,2% Turbo Antioquia Colombia 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% 80% 46% 70% 16% de la población urbana se encuentra en condiciones de pobreza por NBI. Población por Sexo Pertenencia étnica Tipo de VíctimasViviendaConflicto Índice de Pobreza Datos de Vivienda Tasa alfabetismo Población
SISTEMA SOCIAL III Conflicto armado- Crecimiento poblacional Atraso significativo en el desarrollo socioculturaleconómico, infraestructurae Albergue de familias que por la presencia de grupos armados, han tenido maneradesplazarsequedeforzada. CRECIMIENTO ACELERADO DE LA POBLACIÓN EN LAS URBANASZONASDETURBO. 2.791 desplazados Han llegado a Turbo Entre 2016-2019 Turbo ha sido escenario del conflicto armado en Colombia por ser una zona estratégica para importantes actividades económicas e ilícitas Turbo 1950 ELN Y AGC Autodefensas Gaitanistas de Colombia Actores del conflicto en Turbo.
Actividad que se realiza con embarcaciones pequeñas de limitada autonomía, que utilizan sistemas manuales o parcialmente mecanizados para el calado y halado de las artes¨. Quienes? Grupos poblacionales dispersos y de bajo nivel socioeconómico, de forma individual u organizada. El hombre es quien más ejerce esta actividad y la mujer en menor medida.
Pesca
CONCENTRACIÓN DE PESCADORES EN URABÁ
INPA Instituto Nacional de Pesca y Agricultura
24-47 años Es un renglón fundamental de la economía de Urabá por la riqueza hidrográfica fluvial y marítima. Turbo se considera el principal centro de comercialización en ésta zona. Es de tipo artesanal y de subsistencia. Tiene el mayor acopio pesquero del golfo por la presencial del puerto Waffe: sirve como punto de entrada y salida de pescadores y comerciantes.
SISTEMA ECONÓMICO IV 500 familias Viven de la pesca Secretaria de Agricultura 400 especies de peces 70% comestibles Problemáticas Pargo Robalo Sierra Jurel Corvina Bocachico Existe una falta de tecnología y capacitación En la actualidad no se están utilizando buenas prácticas de manipulación ni sanidad No cuenta con la infraestructura y tecnología necesarias para ampliar la comercialización más allá de las fronteras regionales. 1 2 3 Embarcaciones MotoresSistema8Longitud:MaderaMaterial:10mfuera de borda, a remo o vela. Artes de pesca 1. Material:Trasmallohilo o plástico Ventajas: Costo bajo, resistencia y durabilidad Función: Red de captura 2. Anzuelos 884 pescadores en Turbo
Condiciones naturales, históricas y geográficas 1950 Construcción CARRETERA AL MAR que unió a Medellín con Turbo, incentivando el emprendimiento de la economía bananera y ganadera en la región. La economía del banano ha sido un factor determinante pues ha atraído población de regiones aledañas, generando un crecimiento demográfico.ÑAME YUCAMAÍZPLÁTANO
Piedemonte Serranía de Abibe Cultivos localizados en estas zonas por riqueza natural CULTIVADOS
PRODUCTOS AGRÍCOLAS
Pluviosidad y humedad Índices altos que garantizan las condiciones de la tierra para plantación y producción de plátano y banano. Clima e hidrología Abundancia en la producción y exportación de banano y plátano.
SISTEMA ECONÓMICO A Problemáticas Falta de tecnificación: por su lógica de monocultivo baja la productividad, deterioran los suelos y contaminan las fuentes hídricas Carencia de una organización que los agrupe y que permita establecer iniciativas propias de transformación del producto y comercialización. 16.911 empleos 4228 directos 12.683 indirectos Actividad productiva del banano y plátano En Turbo, el cultivo del plátano es la principal actividad de su economía campesina Genera ingresos permanentes desde su producción hasta la exportación, a los campesinos los cuales han asumido este producto como una alternativa rentable Zona caracterizada por su posición estratégica de salida al mar y conexión con países vecinos La convirtió en una zona de intercambio, contrabando y comercio importante para el occidente y norte del país Cultivos ilícitos Coca marihuana
Ganadería Falta de tecnología Manejo inadecuado de pastos Violencia que afecta la inversión en actividadesta Turbo es el receptor de la oferta ganadera de los municipios del Urabá. PROCESO COMERCIALIZACIÓNDE DELGANADO:Ganadería de doble propósito (ganadería extensiva y semi extensiva) y de especies menores como cabras, carneros, cerdos Comercializaciónenlafinca Traslado al matadero regional Distribución en las cabeceras Explotación de aves de corral: pollos, gallinas, codornices, pavos y patos.
SISTEMA ECONÓMICO B Minería ilegal La extracción maderera también se ha presentado para construcciones precarias, afectando y deteriorando la zona de manglar reduciendo su cobertura. Explotación forestal Deforestación de bosques Deterioro de manglar La ampliación de la frontera agrícola hacia la serranía genera la deforestación de bosques La presencia de grupos armados y la ausencia Ríos de la región ricos en:
Puerto El Waffe Centro de desarrollo económico y comercial Centro principal en la demanda y prestación de servicios de movilización marítima y fluvial 1945ConexiónConstrucción de pasajeros y carga entre la zona bananera, la Costa Caribe, Centroamérica y poblaciones ubicada a lo largo del río Atrato Comerciales Servicios Turísticas Culturales Vivienda Hito urbano a escala local y territorial. Eje alrededor del cual gira la vida y la economía de Turbo
SISTEMA ECONÓMICO C Como consecuencia se ve afectado el desarrollo sociocultural, ambiental y económico del espacio. Problemáticas a) Precariedad y deterioro en espacios públicos b) Bajas condiciones de calidad de vida c) Alto nivel de contaminación por vertimiento de aguas de los caños del municipio Plan Municipal Integral Puerto El Waffe 2.000m3 Aguas residuales provenientes de los caños 3.5Ha Potenciales de EP en los frentes de agua del Veranillo y el Waffe Situación actual Situación futura RecuperaciónIntegral AmbientalMovilidad EspacioPúblicoSiembraSaneamientointegraldeárbolesConstrucciónredesdealcantarilladoAltoflujopersonas y embarcaciones Reordenar entrada y salida carga Redistribuciónpesada.deusos paraDotaciónprogramáticasFranjasáreaselencuentroyrecreación

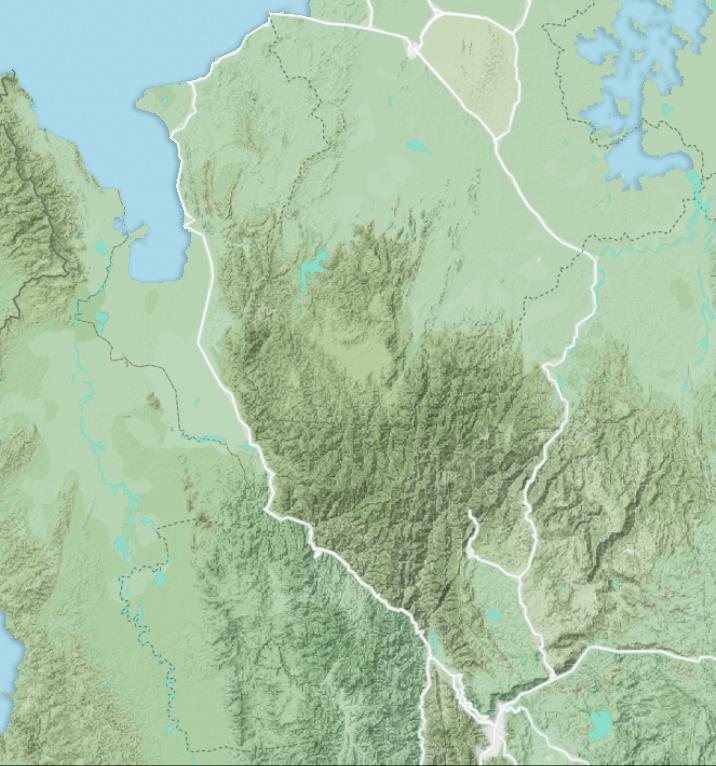

Hidrografía de Urabá Serranía de Abibe o Prolongación final de la cordillera Occidental al noroccidente del país. o Punto natural de encuentro entre el Caribe y el Pacífico con Centro América o Principal fuente abastecedora de agua para la Región de Urabá y la más importante reserva reguladora del clima o Vierte sus aguas al Golfo a través de los ríos Atrato y León. Territorio con áreas de alto valor ecosistémico. Espacios naturales únicos y de gran riqueza en biodiversidad articuladas por una red hídrica fundamental. 5.Serranía4.Chigorodó3.2.TurboApartadóCarepaAbibe 6.Rio Atrato 7.Río LeónLluvias (anual): 2.800-4.200 m.m
1.
1. Golfo de Urabá CAÑOS Drenajes que conducen el agua superficial desde el continente hacia el mar pero hoy en día se encuentran degradados por intervención humana 2. Veranillo 3. Puerto Tranca CANALES Las desembocaduras de los caños al mar han sido modificadas a modo de canales. Accesos artificiales del mar hacia el continente para actividad portuaria 4. Waffe 5. Casanova 6. Laguna costera
SISTEMA NATURAL V Hidrografía de Turbo
La dinámica del sistema hídrico del municipio se relaciona principalmente con los procesos marinos. Tanto el Golfo de Urabá como el Mar Caribe son cuerpos vitales para el funcionamiento hídrico de Turbo La nueva zona de generadosedimentaciónpor el río, conllevó la formación de una laguna costera al norte de Turbo.
Riesgo de inundación Según el POT año 2012, Turbo se encuentro ubicado en zonas con amenaza por inundación alta y media y con riesgo de erosión costera. Alta Media Erosión CONSECUENCIAS ✓ Altos niveles de contaminación ✓ Problemas de salubridad. CAUSAS ✓ Altos niveles freáticos ✓ Ausencia de un sistema de alcantarillado óptimo ✓ Subida de mareas ✓ Desbordamiento de caños por reflujo de la marea
SISTEMA NATURAL Cambio climático y aumento del nivel del mar 3.2mm/año 26-98cm 199321002010 Erosión Inundaciones de humedales Contaminación acuíferos y suelo agrícola Pérdida del hábitat: peces, pájaros y Deforestaciónplantas Tasa de elevación Dilatación térmica Aumento de las temperaturas Pérdida capas de nieve y hielo continental de glaciares: Groenlandia y la Antártida CAUSAS EFECTOS Aumento de la T⁰ 1,2 – 1,9⁰ 2070 Hasta 3⁰ 2100 Antioquia es el 2do departamento con mayor deforestación del país. Región de Urabá: 3.826 Ha deforestadas A
Elementos de carácter urbano en relación al agua Es de gran importancia mencionar que Turbo cuenta con una gran diversidad de dinámicas urbanas que se asocian al sistema hídrico de la cabecera municipal. Barrios ubicados sobre la playa con amenaza alta de erosión Barrios informales anfibios ubicados en áreas con amenaza alta por inundación y hundimiento Barrios consolidados en relación a los caños. Zona comercial y de servicios en relación al canal del Waffe. Diversidad de Ventas ambulantes, puestos de comida, acopio de pescado, viveros y puntos de descarga de madera 105 embarcaciones 180.00 viajes/año 1.4km Caños con invasión
SISTEMA NATURAL B 2 1 3 4 Infraestructura que se asocia al sistema hídrico del municipio 1. Base militar 2. Camino peatonal 3. Puerto internacional 4. Puerto Casanova

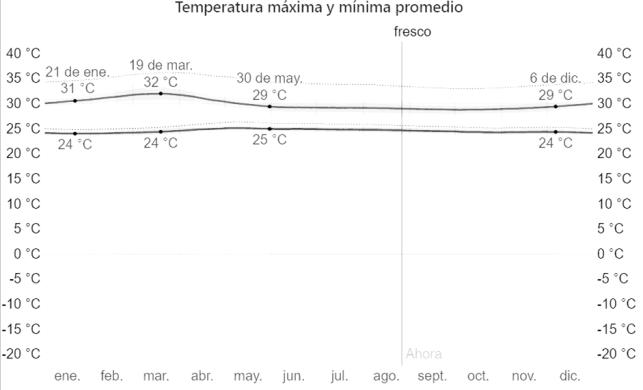

Condiciones climáticas Temperatura Veranos cortos y muy calientes. Inviernos largos y opresivo, mojado y nublado durante todo el año Precipitación Precipitación alta a lo largo del año. La temporada más mojada dura 8 meses, de abril a diciembre, precipitación promedio de: Lluvia Llueve durante el año. La mayoría de la lluvia cae durante el mes de mayo con un promedio de Max: 32ºCMin: 24ºC 50 % 233 mm
SISTEMA NATURAL C Viento Variaciones estacionales leves en el transcurso del año. La parte más ventosa del año dura de diciembre a abril, con velocidades promedio del viento de Dirección El viento con más frecuencia viene del Humedad Bochornoso, opresivo o insoportable, no varía considerablemente durante el año y permanece prácticamente constante en 5,298%km/hNorte

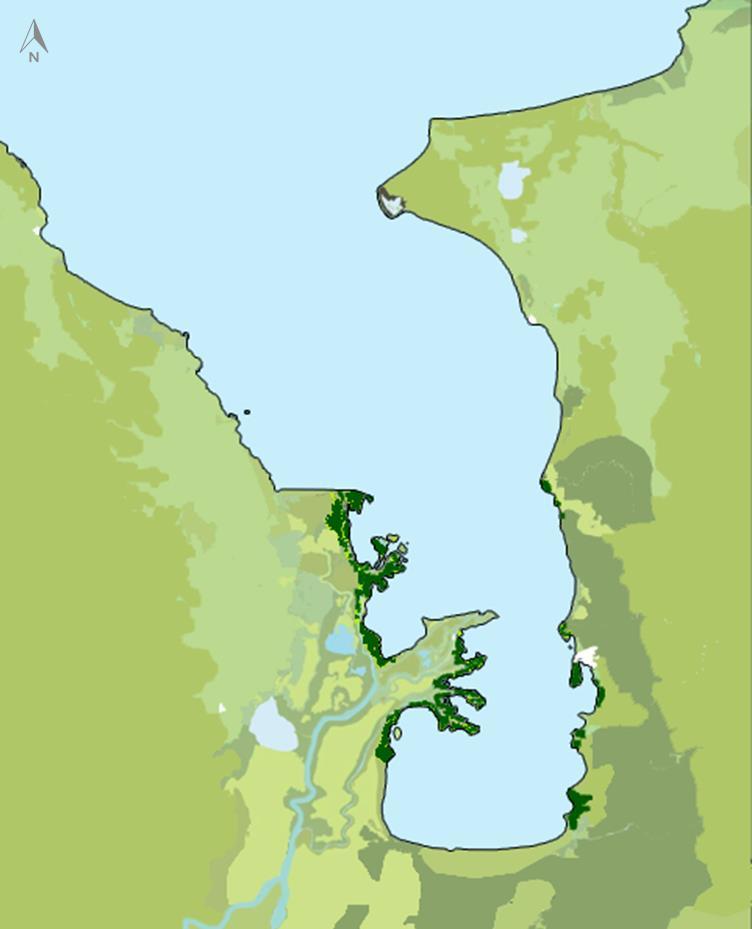

Manglares en el Golfo de Urabá ÁREAS DE MANGLAR SEGÚN CORPOURABÁ 2003: 6993 Ha 2013: 5687 Ha20% Reducción del ecosistema por el factor antrópico. PLAN DE MANEJO AMBIENTAL DEL MANGLAR ✓ Zonas más conservadas: Litoral occidental, delta del Atrato ✓ Zonas más degradadas: se encuentran sobre el litoral oriental: Turbo Gran valor en el sistema ecológico regional Ofrece múltiples e importantes servicios ecosistémicos para el sistema natural del Golfo. Cobertura de manglar Turbo GolfoUrabáde
SISTEMA NATURAL Existe una franja importante de hábitat natural disponible como corredor ecológico para la fauna urbana. D Manglares Bosque Agrícola Zonas verdes Punta de Vacaslas 198 árboles existentes 42 especies de aves 17 Importantesmigratoriaspolinizadores y dispersores de semillas que regeneran áreas verdes y bosques. CAÑO VERANILLO Manglares y Biodiversidad en Turbo Turbo cuenta con cualidades naturales importantes albergando una gran variedad de manglares y biodiversidad en fauna y flora, sin embargo factores como la actividad portuaria, el crecimiento poblacional descontrolado e informal y la deforestación han provocado la degradación, deterioro y fragmentación de coberturas vegetales y cuerpos hídricos que servían como barreras vivas del territorio y elementos de conectividad ecológica. Vitales decomunidadesespeciesmuchasparaylascostas. Albergan biodiversidad.nivelesaltosde Reduce el impacto de Previenemareas.lasinundaciones. Estabilizadordelalíneacostera 80% de las especies marinas dependen del ecosistema de manglar para subsistir, por lo que la destrucción del mismo incide en la disminución de la pesca POR QUÉ LA IMPORTANCIA DE ESTOS ECOSISTEMAS EN TURBO?
Topografía Escala Región de Urabá GOLFOURABÁDE TURBO DARIÉNDELSERRANÍA msnm1.875 BAUDÓDELSERRANÍA msnm1.810 ABIBEDESERRANÍA msnm1.600
SISTEMA NATURAL E Topografía Escala Turbo
TURBO
Se localiza en una topografía plana La inclinación general es de 0.5⁰ Su relieve se asemeja a un plano ligeramente inclinado, descendiendo de la zona Noreste, donde las cotas son de aproximadamente 4 metros, a la zona Suroeste con cotas de 0.0m.
Hábitat anfibio Habitante Modelo habitacional Confluye Formas de NecesidadeshabitarSe genera a partir de Relaciones PrivadoPúblico • Intercambio • Encuentro • Productividad • residencialesFunciones Proceso de adaptación Establecen una cultura anfibia • Materialidad • Técnicas • constructivosSistemas • Funciones de la vivienda Convergen Flujos y actividades según el Elementosentorno.naturales y cambios naturales.culturales,DinámicasdeDiversidadclimáticosdeespeciesanimalesyvegetales.sociales,económicasyTierraAgua Desarrollanarquitectura:unaformasysistemas Se relacionesconfiguranespacialesparacrearciertafuncionalidad.
La cabecera municipal de Turbo se caracteriza por tener una doble condición: es marino y es urbano, esto se traduce en una condición anfibia que le permite a sus habitantes desempeñarse en ambos entornos con ciertas dinámicas que retroalimentan su vida cotidiana.
SISTEMA ANFIBIO VI
2. Urbano Es urbana porque la dinámica comercial, producto de su condición portuaria, ha desarrollo el sector de los servicios, el comercio y los intercambios monetarios en los que se dan otro tipo de comportamientos y dinámicas diferentes a los que suceden en relación al agua y el campo
Se encuentra una zona marginal asentada en áreas inundables y bosques de mangle, donde las comunidades viven sobre construcciones palafíticas hechas en madera, presentan altos niveles de pobreza, hacinamiento y conviven con aguas contaminadas afectando actividades de subsistencia como la pesca.
1. Marino Hábitat anfibio caso Turbo
Se localiza en el litoral costero del golfo de Urabá sobre el mar caribe en el noroeste del departamento de Antioquia a 373km de NombreMedellín.:Turbio del agua del mar Apelativo: La Mejor Esquina del Mundo Superficie total 3055 km2 Área urbana 12 km2 Población urbana 40% Área rural 3.043 km2 Población rural 60% Cabecera municipal Servicios públicos 46.2% no cuenta con recolección de basuras 26.0% no tiene servicio de energía eléctrica. 81.7% no cuenta con conexión de alcantarillado. 57.0% no tiene conexión a acueducto Acueducto Alcantarillado Energía Basuras Turbo carece en general de infraestructura de servicios públicos tanto a escala urbana como rural En la cabecera se agrava la situación por la constante llegada de población rural
Movilidad y transporte SISTEMA ARTIFICIAL VII Comunicada por: NORTE con los demás municipios y ciudades del Caribe colombiano SUR: con el municipio más cercano Apartadó y los demás municipios y ciudades del interior del país Al ser el municipio más grande del departamento de Antioquia cuenta con vías principales y secundarias que comunican su casco urbano con sus corregimientos y veredas. 60%30%10% Movilidad interior en Turbo Fluvial-marítimoTerrestre Turbo es un puerto internacional fluvial de la cuenca del río Atrato. Conecta a Colombia con otros países de centro América Permite comercio con Cartagena, las costas de Urabá y Colombo Panamá
Jerarquía vial
Calle 100 Atraviesa el municipio de oriente-occidente. Se vuelve Troncal hacia Apartadó. Calle 115 Vía de conexión principal con el resto del municipio, en donde se ubican restaurantes, bares y discotecas por la zona costera (turismo). Carrera 10
Instituciones educativas y la plaza de mercado Carrera 14
Atraviesa el municipio sentido norte-sur y cruza el centro de Turbo en su área más comercial hasta llegar al muelle Waffe. Se vuelve Troncal hacia Necoclí Carrera 19 Se concentra un conjunto de equipamientos que conforman un área deportivo y cultural.
SISTEMA ARTIFICIAL A
Salud Educativo Recreativo y deportivo Institucional Religioso Educativo y recreativo Cultural Institucional y recreativo Se evidencia un sistema compacto en la zona oriental: Convergen equipamientos diversos de gran escala en el acceso oriental de Turbo sobre la calle principal que lo atraviesa y lo comunica con otros municipios
Sistema disperso en la zona central en donde se ubican los dos caños. Ausencia en la zona suroccidental hacia el Golfo de Urabá y el Mar Caribe tanto en la parte de la playa como en el litoral como en la de protección y recuperación ecológica. 1 2 3
Equipamientos
CaribeMar
Espacio público SISTEMA ARTIFICIAL B 14Ha0.67m2/Hab Zonas verdes ▪ El espacio público efectivo de Turbo es muy precario, las vías secundarias y barriales se encuentran sin pavimentar ▪ Hay ausencia de alumbrado (inseguridad), árboles y andenes y no hay una clara conectividad entre parques y corredores ecológicosParques(caños). EP WaffeEP Cra 14
HÍDRICO NATURAL DOTACIONALSOCIO CULTURAL PROBLEMAS OPRTUNIDADESCATEGORÍA • Explotación ilegal minera • hídricaContaminación • Ausencia servicios públicos • Convergencia de caños y el mar • Viviendas palafíticas • Pesca (economía y movilidad) • Intercambio cultural • Comercio, Turismo • Deforestación • Cultivos de coca • ecosistemasDegradación • Fauna y flora • Agricultura (cultivos) • consciente)(extracciónMaterialidadmaderera • Déficit cualitativo y cuantitativo • Falta oportunidadesde • Equipamientos estratégicos que acompañen los flujos y las actividades. • Pérdida de la identidad cultural • Violencia y despojo • Pobreza y miseria • Hacinamiento • Diversidad cultural • Actividades culturales y tradiciones • Patrones ancestrales y culturales (viviendas) Cuadro de problemas y oportunidades
Conclusión Turbo abarca problemáticas sociales, culturales, económicas y ambientales
Sin embargo, sus actividades productivas y económicas, su riqueza hídrica y natural y su identidad cultural hacen de potencial a futuro.
Estas han afectado la calidad de vida de estas comunidades, donde el conflicto armado del país ha sido el mayor causante de desplazamiento de estas poblaciones, consigo la pérdida de su cultura y el deterioro de su estructura ecológica, siendo impedimento para el desarrollo de este municipio.
DIAGNÓSTICO
VIII
03 CAPÍTULO
PescadoresLosBarrio
Localización
Turbo.debahíaladenoroccidentalCostado
TERRITORIO DE ESTUDIO I Por qué esa zona? Geográfico Social DotacionalComercialAmbientalMovilidadytransporteOportunidad para potenciar las actividades comerciales y de vivienda teniendo en cuenta que es el sector con más ausencia de equipamientos en el municipio.1.Diversidad cultural 2. Atracción y alto flujo de población residente y flotante 1. Alto valor ecológico que tiene esa zona 2. Convergencia de elementos naturales fundamentales: canal, mar y manglares. 1. Conexión directa con la bahía y salida al mar Caribe 2. Acceso terrestre y fluvial Zona cercana al puerto El Waffe y a la playa (turismo) Punto medio entre la playa y el centro de Turbo
VIVIENDAPROBLEMÁTICASEQUIPAMIENTOSPÚBLICOAMBIENTALES
ZONA ANFIBIA ESPACIO
ZONA TERRESTRE

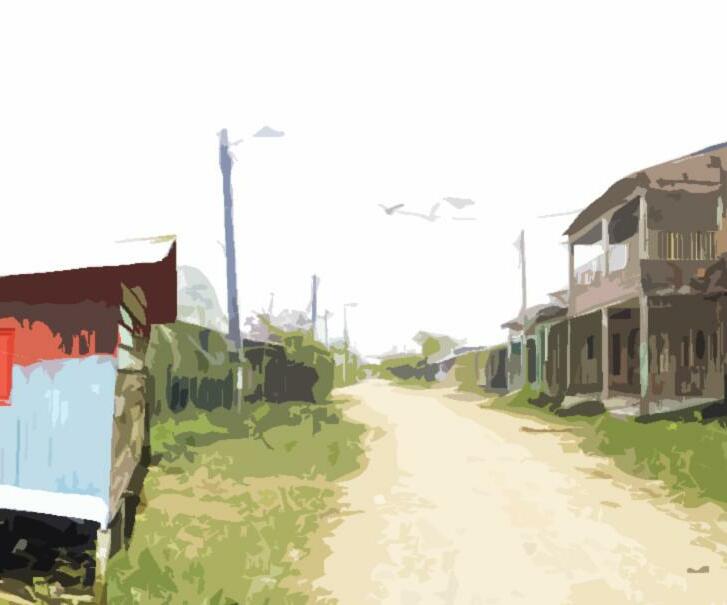

Vida en la calle La mayoría de la vida social de los habitantes se da en las calles utilizadas como espacio público Comercio en la vivienda Se presenta un comercio informal en los bordes viales como sustento económico de las familias Reunión en el zaguán Espacio semi privado de las viviendas en donde se reúnen y mantienen una relación con su entorno natural y sus vecinos.
Empalizadas
Rellenos artificiales con tablas y luego con escombros crean un suelo no portante e impiden el flujo del agua, acabando con el manglar Solo se encuentran en la zona terrestre pero los que existen son muy pocos, algunos en deterioro o precarios y con espacios reducidos para el desarrollo de sus actividades. Caminos senderos Ante las condiciones climáticas y medio ambientales, crean caminos elevados angostos y sin barandas que se conectan con las viviendas palafíticas. Contaminación sólida A falta de un sistema de recolección de basuras en la zona, la población vierte los desechos a la vía pública generando malos olores Movilidad Vías sin pavimentar, ausencia de andenes, mobiliario urbano e iluminación.
Vida en lo anfibio Los caminos y las vías representan espacios públicos no sólo de circulación sino también de socialización, integración y encuentro
PROBLEMÁTICASECONÓMICO AMBIENTALES ESPACIO PÚBLICO Viviendas palafíticas Se ubican en zona de alto riesgo de inundación con ausencia de servicios públicos Son construidas con técnicas ancestrales
VIVIENDA
Deforestación de manglar Se sobreexplota la madera de mangle para construir sus viviendas, embarcaciones y la elaboración de carbón, afectando el ecosistema y sus ciclos.
SITUACIÓN ACTUAL DEL BARRIO IV
FIBIA ZONA ACUÁTICA Y PRODUCTIVA
La pesca Actividad económica principal de la comunidad: El Mar y la bahía como zonas productivas fundamentales en el desarrollo de la misma Contaminación hídrica Producida por dinámicas comerciales, industriales y portuarias degradando el manglar e incidiendo en la disminución de la pesca.
Cobertura de manglar degradado y deteriorado como consecuencia de la actividad antrópica.
Convergencia y riqueza de cuerpos hídricos importantes. Zona rellenada ha disminuido la capa hídrica en la zona.
Características actuales por capas Movilidad Hídrico Ocupación Natural
Trazado discontinuo y falta de articulación entre vías terrestres y caminos palafíticos. Modelo ocupacional anfibio disperso e invasivo y crecimiento urbano radial hacia el manglar y la bahía.
Manglar degradadoManglarCaribeMar Bahía manglarAgua VeranilloCaño Vías Caminos palafíticos Viviendas palafíticasViviendas en relleno
ANÁLISIS DEL BARRIO II Plano multi capa actual GolfoUrabáde Bahía CaribeMar A D B C F E A DEFBC
Flujos y dinámicas ACNUR Agencia(2017)delaONU para los refugiados 496 Hogares Según el DANE (2018) se consideran hacinamiento no mitigable los hogares que habitan en viviendas con más de 5 personas por cuarto Hacinamiento crítico 7 personas/vivienda 17% Hogares hacinados Censo ACNUR (2017) Reubicaciónporfueradelbarrio Reubicación en sitio Retornar a su lugar de origen Llegada desplazamientopersonasdeacausadel forzado Altas tasas crecimientode Presión sobre el territorio Aumento en la dedemandarecursos Necesidad de construirviviendasmás 278/520 familias Víctimas del conflicto armado
SISTEMA SOCIAL II Población barrio Los Pescadores 2,120 Habitantes 51,12%48.18% Composición étnica 80% Afro 18% Mestizos 2% Indígenas MujeresHombres 36% reconoce no tener ningún tipo de estudio 95% de la población vive en estado de pobreza 95.0% viviendas sin actividad económica 87.0% de las viviendas están en condición precaria
Se pueden ver dos contrastes de inequidad social y de fragmentación en la manera en la que se ocupa el territorio en el barrio Pescadores. Viviendas palafíticas localizadas en el costado oriental que limita con la bahía de Turbo. 200 viviendas palafíticas 500 viviendas en amenaza por inundación Tipos de asentamiento Zona inundable-palafítica 1
HÁBITAT: ANFIBIO III
Viviendas construidas a partir del relleno de las zonas de manglar ubicadas en el sector occidental cerca a la playa. Zona de relleno 2 Aquí se refleja el hábitat anfibio en donde el agua y la sequía son determinantes para el desarrollo y modos de vida de sus pobladores.
10 árboles Necesarios para producir 1 bulto de carbón $1.500 Precio por bulto 1Ha=210 árboles =21 bultos de $31.500carbón Mangle blanco Laguncularia racemosa Mangle negro Avicennia Germinans Mangle Rojo Franja expuesta a mareas Bosque mixto Sobre plataforma estable Manglar de borde Rhizophora mangle Manglares La madera de mangle ha sido explotada para producción de carbón con beneficios económicos para los habitantes: Zona de manglar en el barrio
Para el proceso de urbanización en algunas zonas, se han realizado rellenos con residuos o escombros, conllevando a que las viviendas sean vulnerables a fenómenos naturales como sismos o hundimiento del suelo
Producción de carbono Extracción de madera Presencia asentamientosdeinformales tasa de deforestación del manglar en el barrio los pescadores es de 2% ANUAL 200palafíticasviviendas viviendas riesgo por inundación Deforestación Blandos Inundables Compresibles
• Inestables •
•
•
Con el crecimiento urbano a causa del conflicto armado, el manglar ha sido deforestado para:
Suelos La
500
SISTEMA NATURAL IV Manglar vs Urbanización 5Ha de manglar degradado 7Ha de manglar La zona de manglar está compuesta por Turberas Están por debajo del nivel del mar. Son suelos pantanosos por acumulación de materia orgánica vegetal volviéndolos:
La pesca: sinónimo de subsistencia La pesca artesanal es una de las principales actividades económicas del barrio Los Pescadores. de esta práctica se benefician familias que tienen una tradición productiva proveniente del Atrato Medio.
SISTEMA ECONÓMICO V
Esta brinda a diario sustento alimenticio para las personas que viven en los barrios costeros de Turbo. Sin embargo, la actividad antrópica descontrolada pone en peligro su existencia.
A) Servicios
Descargas se hacen directamente sobre el manglar y la mayor parte de las unidades sanitarias están localizadas por fuera de la vivienda.Energía compartida entre viviendas.
Algunas casas cuentan con pozos sépticos. Tv, internet y teléfono conectada formalmente. Públicos
Actualmente cuenta con servicios básicos de acueducto aéreo, redes eléctricas y alcantarillado que suplen las necesidades básicas de los habitantes.
Zona de Relleno
Zona Relleno Zona Palafítica EnergíaAgua
ARQUITECTURA VI 50.2% no cuenta con servicio de aseo 26.0% no tiene servicio.este 86.1% no cuenta con conexión de alcantarillado. 86% no tiene conexión a acueducto. Acueducto Alcantarillado Energía Basuras Zona Palafítica Existe una claro déficit de servicios públicos evidenciándose en los siguientes indicadores:

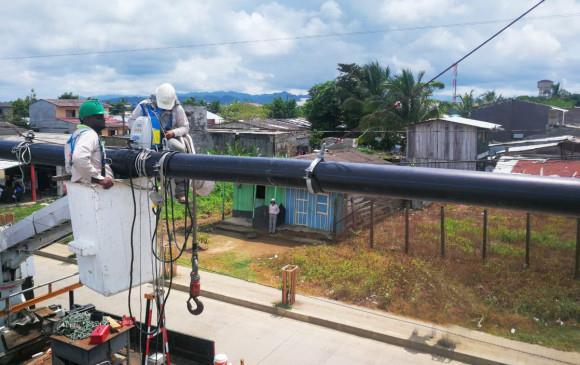

De qué se trata? 3.500 metros de red apoyada en postes $2.413 millones de inversión 500 familias beneficiadas 2 barrios beneficiados Los Pescadores y El Progreso 86% de viviendas del barrio no contaba con servicio de acueducto y se abastecía de agua lluvia. Dado que Turbo no cuenta con una cobertura completa de alcantarillado, el barrio Los Pescadores recibe las aguas residuales transportadas por los caños Puerto Tranca y Veranillo
“Llevamos 30 años viviendo dificultades, teníamos que ir al centro (del pueblo) o al barrio Gaitán en botes a traer el agua en baldes, y eso era todos los días la misma situación”. Cecarlos Martínez, presidente de la Junta de Acción Comunal BarrioLosPescadores
ARQUITECTURA VI
Acueducto aéreo: 2019 “Estos senderos peatonales también nos facilitan el acceso a las casas, antes eran peligrosos para los niños, los adultos mayores y los enfermos” Cecarlos Martínez “Ha sido de gran impacto para nuestras comunidades porque hacía treinta años estábamos sin el servicio de agua” Cecarlos Martínez
2.Suelo firme Moto Zona consolidada El más utilizado Medios de transporte A pie Zona consolidada Zona no consolidada Lancha Zona consolidada Zona no consolidada Bicicleta Zona consolidada Zona consolidada Viviendas sobre rellenos Vía despavimentadaamplia Espacio público sin consolidar Desechos en la vía: contaminación

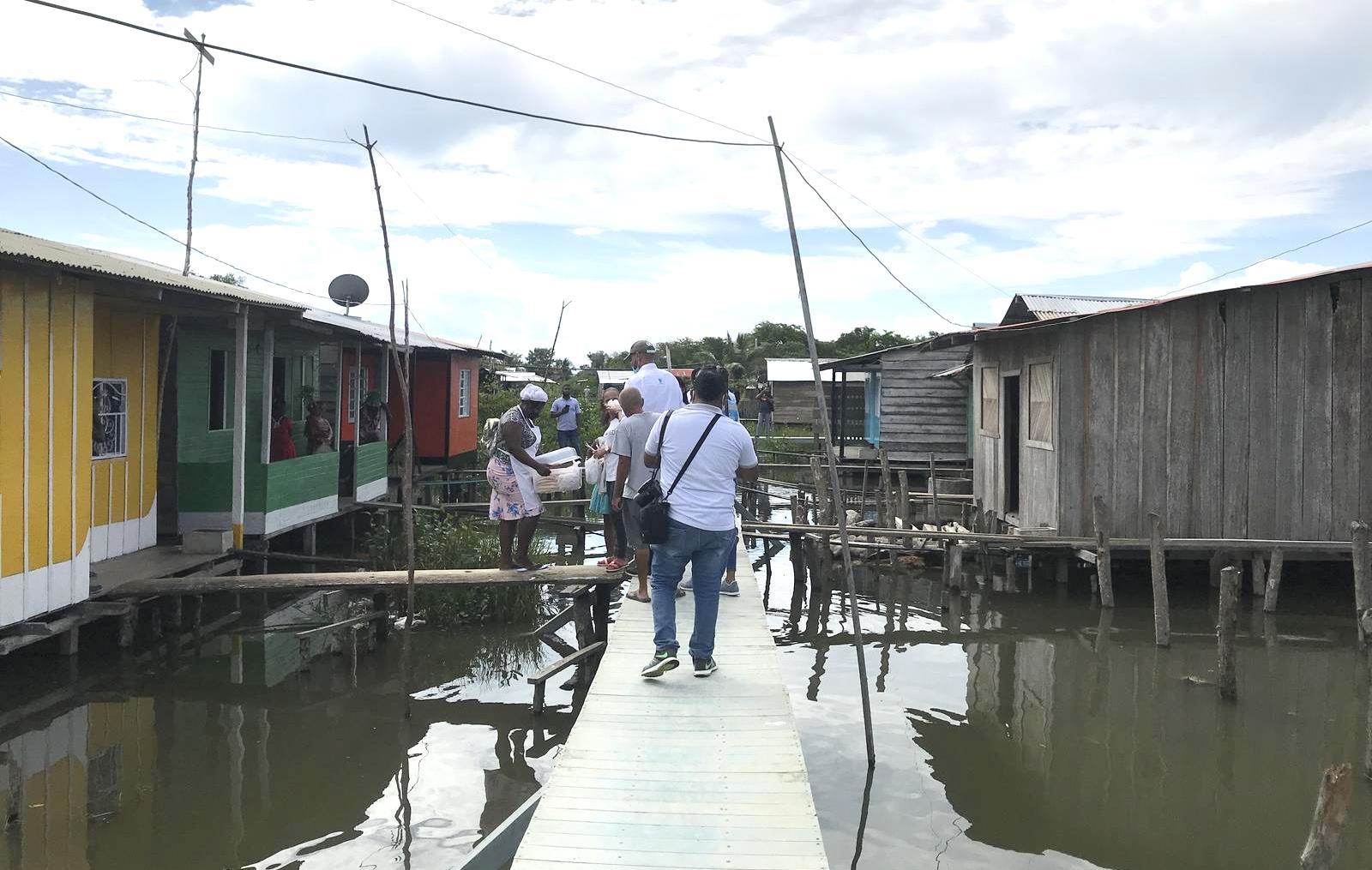

ARQUITECTURA B B) Formas de movilidad Pasarelas Alto: 50cm Ancho: 1m 1.Plataforma Como prevención a las inundaciones, las viviendas y pasarelas se elevan por medio de pilotes en madera. La pasarela principal funciona como articuladora de las viviendas. La pasarela de acceso a estas son inestables y poco seguras. Zona no consolidada
ARQUITECTURA D D) Fachadas de las viviendas palafíticas
Fachada trasera Fachada lateral derecha Fachada lateral izquierda La fachada trasera se abre: cuenta con una puerta de salida al ¨patio¨.
Sus fachadas laterales son cerradas En algunas viviendas se extiende la plataforma que puede funcionar como muelle para el tema de la pesca o para otras actividades como huertas, zona de ropas, entre otras.
Las viviendas tienen un frente de 5-6m de largo con 2 vanos, un zaguán y un acceso marcado con una puerta abatible enFachadamadera.frontal
Las tipologías de vivienda en esta zona tienen características similares teniendo en cuenta los elementos y dinámicas de su contexto inmediato, variando el tamaño de las mismas. (En algunas varía su frente como se ve en la imagen derecha inferior) Cubiertas: 2 aguas
Las viviendas se distribuyen consecutivamente y se organizan a partir de un eje principal (pasarela principal) que a su vez se conecta con pasarelas de menor jerarquía las cuales articulan los accesos y por ende los zaguanes de las mismas Formas Organización E) Formas y organización
Pasarela principal Pasarela secundaria Viviendas palafíticas
ARQUITECTURA E
Oyeto (soporta la humedad) y mangle: vigas, columnas, palafitos Caracolí: cerramientos Madera de mangle (tablas) y troncos que llegan a las playas que provienen de las corrientes del Atrato Espacio públicoEstructuraViviendas Cubierta Láminas de zinc Senderos y calles F) Materialidad: Autóctonos La madera es la imagen simbólica de su arquitectura, donde se reflejan los colores y texturas generando una identidad única.
70 familias recibieron los insumos para pintar la fachada de sus viviendas. Contaminación de los recursos hídricos por la vertiente de aguas residuales, generadas por las viviendas, a las que no se da ningún tipo de tratamiento.
Materialidad vs Deterioro del ecosistema Identidad arquitectónica “Muy agradecida por la pintura, doy gracias a Dios y a las empresas que me la entregan para embellecer mi casa que hacía tiempo no lo hacía”. Milena Cuesta, habitante del barrio Los Pescadores.
1
ARQUITECTURA F
Deforestación del mangle para usos productivos, como vivienda y carbón vegetal para las cocinas. Relleno del manglar con escombros y empalizadas improvisadas para la construcción de vías, impidiendo el flujo normal de aguas en el mangle 2 3
F) Materialidad
Contaminación de los recursos hídricos por la vertiente de aguas residuales, generadas por las viviendas, a las que no se da ningún tipo de tratamiento Deforestación del mangle para usos productivos, como vivienda y carbón vegetal para las cocinas Relleno del manglar con escombros y empalizadas improvisadas para la construcción de caminos, impidiendo el flujo normal de aguas en el mangle.
1 2 Problemáticas3
ARQUITECTURA F
Dinámicas en relación a la materialidad vs deterioro
Informalidad en el sector Falta concientizaciónde Rápido deterioro del ecosistema
Ventana zona privadaprincipalfachada Pasarela acceso a la vivienda Zaguán: Espacio de integración Cubierta a 2 aguas Patio: Zona Húmeda Ventana zona social interior Fachadaslaterales cerradas
4. Espacio social interior en donde se ubica la sala y el comedor
ARQUITECTURA G G) Análisis habitacional: tipología vivienda palafítica 2 3 6 45 7 6
2. Pasarela en condiciones precarias hecha con tablas de madera que conecta el acceso principal de la vivienda con la pasarela principal
5. La cocina es el corazón interior de la vivienda la cual conecta la sala y el comedor con el patio 6 Zona privada de descanso
7. Patio: Zona húmeda: Baño, zona de ropas y en algunas utilizada como tipo muelle en relación a la pesca. En otras viviendas se utiliza como huerto. 1 1. Red de espacio público que conecta las viviendas, pasarela principal
3. Zaguán: Es común en todas las viviendas. Espacio exterior de permanencia donde utilizado para el encuentro, la reunión e integración de las familias y sus vecinos. Circulación articuladora de los espacios interiores de la vivienda.
ARQUITECTURA G G) Análisis habitacional: tipología vivienda relleno
HÍDRICO NATURAL • Asentamientos precarios sobre zonas de amenaza por inundación • Contaminación del suelo y el agua por mal manejo de residuos • Ausencia servicios públicos • Pérdida de cobertura de manglar • Deforestación • Vulnerabilidad frente a fenómenos naturales: sismos hundimiento suelos (turberas) Problemas ArquitecturapalafíticaPesca(economíaymovilidad) Conexión y relación nacional, regional edesdeAccesibilidadinternacional.elmarylabahía RestauraciónarquitecturaSimbiosis-ecosistemadel manglar, Ecoturismo Materialidad autóctona (extracción Ecosistemasconscientemadereraproductivos: Agricultura: adicionalesingresosConclusionesOportunidades Para el mejoramiento integral del territorio, se identifica como oportunidad la urgente necesidad de mejorar la calidad de vida, las condiciones de habitabilidad y el desarrollo económico de las comunidades del barrio.
DIAGNÓSTICO I • Viviendas precarias en zona riesgo inundación, ausencia servicios públicos. • Ausencia de equipamientos de capacitación en relación al agua (pesca), la tierra (cultivos, madera), salud, educación y recreación y deporte. • Vías en mal estado sin andenes, iluminación, mobiliario. • Crecimiento poblacional y urbano • Conflicto armado: desplazamiento • Pobreza y miseria • Hacinamiento Arquitectura palafítica arquitectónicaIdentidad El turismo: economía local Identidad cultural ancestralesSaberes Diversidad cultural ARQUITECTURA Y EPSOCIO CULTURAL Llevar a estos grupos de población a encontrarse, articularse y conectarse con el municipio y la región.
04 CAPÍTULO
Características población objetivo La población objetivo son familias víctimas del conflicto armado que se han asentado invasivamente en la zona litoral del barrio Los Pescadores sobre un ecosistema de manglar de alto valor ecológico.
Cuando llegaron los grupos armados a Turbo, no solo sembraron temor, sino que acabaron contradicionesculturalespropiasdelascomunidadesnegrasdelPacíficoEstasfamiliasalubicarse en un entorno anfibio, tuvieron que desarrollar 1 construcciones palafíticas y 2. viviendas en zona de relleno de basuras y escombros. En ambos casos son construcciones precarias con deficiencias en servicios públicos, altos niveles de pobreza, miseria y hacinamiento.
INDÍGENAS AFROCHOCOANOS BOLIVARENSES CARTAGENEROS PAISAS CUNA ZENÚEMBERA MESTIZOS CORDOBESES Estrato1-2 Mamá:PapáLabores:PescadorOficiosdel hogar Composición familiar 4-7 personas desplazadasFamilias por la violencia Población predominante en la zona a intervenir
POBLACIÓN OBJETIVO III Collage
MarPlaya:CaribeerosióncosteraRestaurantes y bares: Turismo Zona anfibia Viviendas en zona de relleno 3Carrera Ambiental: Zona riesgo de inundación y degradación del ecosistema manglárico y fuentes hídricas. Falta de apropiación. Infraestructura: Vías deterioradas y caminos palafíticos precarios y desarticulados. Falta de infraestructura marítima. Hábitat: Viviendas precarias y ausencia de equipamientos. Espacio público sin ningún tratamiento. Vías pavimentarsin deforestadoManglar P
LOCALIZACIÓN IX Bahía Manglar. Zona de protección y recuperación ecológica Puente peatonal palafíticasViviendas palafíticosCaminos Zona de inundaciónriesgo Invasión de viviendas en el manglar Por qué esa zona? • Ambiental: Riqueza hídrica: Bahía y Mar Caribe: accesibilidad, comercio y productividad (pesca). • Recuperación del manglar • Condiciones climáticas aptas para actividades productivos (cultivos) Infraestructura: Vías de gran importancia que conectan el área de intervención con el casco urbano. Caminos palafíticos. Hábitat: Viviendas Potencialpalafíticasturístico Muelleshídrica:Contaminaciónvertimientoresiduosprecariosausencia O
Diagrama conceptual localización
LOCALIZACIÓN IX
Características del lote a intervenir 144 viviendas palafíticas en riesgo de inundación 67 viviendas en relleno 211 viviendas en total Z Localización en Turbo BahíaCaribeMar Cabecera
En términos de movilidad, el lote tiene acceso fluvial desde la bahía y terrestre por las vías 100 (desde la playa y la cabecera por el puente peatonal), 101 y 102 Í A
Alta concentración de mangle hacia la zona sur y disminución del mismo hacia el interior del lote.
HAB
Accesos peatonales: zona palafítica Accesos vehiculares Acceso fluvial
El lugar de implantación tiene un área de 84,500 m2 En términos ambientales, se caracteriza por estar en una zona de alto riesgo de inundación y tener una condición anfibia, donde se presentan dinámicas en relación al agua y la tierra (cultivos).
LOTE DE INTERVENCIÓN IX
ECOALDE AGUA TIERRA BIODIVERSIDAD:MANGLARESACCESIBILIDADPESCA AGRICULTURA:CULTIVOS ANFIBIO MAR-BAHÍA
CONCEPTO III ESPACIO PRIVADO ESPACIO PÚBLICO VIVIENDAS PALAFÍTICAS A TEJIDA ARTIFICIAL VIVIENDAS RELLENO ABIERTO: PARQUES PLAZAS CAMINOS PALAFÍTICOS VÍAS CERRADO: EQUIPAMIENTOS Y COMERCIO
Relación entre los elementos = actividades
• La recuperación del manglar va a ser importante para mitigar el fenómeno de las inundaciones.
• Deben existir equipamientos en relación al agua, que respondan a la dinámica de la pesca teniendo en cuenta la falta de capacitación presente hoy en día.
• La bahía y el Mar Caribe van a ser fuente de vida, de alimento mediante la actividad pesquera pero también de movilidad para la población residente y turistas
• Esto va a ser importante para la dinámica comercial, la accesibilidad y el transporte de productos que se traten en estos espacios dotacionales
• Se deben plantear viviendas palafíticas que respondan a las dinámicas que se presenten en relación al agua.
• Deben existir zonas de cultivo para producir alimentos que van a servir para abastecer localmente a la población pero también serán distribuidos y comercializados por medio de rutas terrestres y fluviales que conectarán la Ecoaldea con otros municipios y la cabecera
• Deben plantearse equipamientos en relación a la agricultura, a la abundancia platanera y bananera. La recolección y extracción de estos y otros productos va a ser importante para procesarlos y luego comercializarlos en estas zonas
1 2 3 4Agua cerradoEP cerradoEP Tierra Agua Espacioprivado Agua Tierra
Espaciopúblico
AGUA
• Las viviendas, el comercio y los equipamientos deben estar conectados y articulados por medio de un espacio público que potencie la movilidad, la identidad cultural y la relación con el manglar. • Las zonas verdes y de cultivos van a ser espacios de encuentro, espacios donde se fortalecerá el comercio a través del intercambio de alimentos y la venta de los mismos. Elementos del concepto y sus relaciones TIERRA PRIVADOESPACIO PÚBLICO 6
ESPACIO
5
Cada elemento se asocia con una serie de actividades. A partir de estas actividades se establecen RELACIONES que se van a traducir en estrategias determinantes para el desarrollo del proyecto arquitectónicoEspacioprivado Tierra Espaciopúblico
RELACIONES VI
1. Tejer y mejorar la malla vial y la pasarela elevándola para evitar inundaciones y ampliándola para el desarrollo de las actividades propuestas Generar accesos con rampas y escaleras para personas discapacitadas y bicicletas
2. Mejoramiento de algunas viviendas, introducción de viviendas nuevas y reubicación de otras para la recuperación de manglar.
4. Activar muelles en el eje que conecta la playa con el centro de Turbo para la accesibilidad fluvial de personas y de carga.
5. Activar una red de equipamientos sociales, educativos, salud, recreación y deporte en puntos estratégicos del lote.
6. Potenciar el eje de la calle 100 y por medio de zonas comerciales y gastronómicas: turismo. Estrategias
01 0 2 0403 0 5 06
3 Potenciar los ejes viales y peatonales por medio de un espacio público programado con puntos de encuentro (mobiliario, puntos información, zonas de contemplación y descanso
ESTRATEGIAS URBANAS III Diagrama conceptual: intenciones
Programa + 4 elementos ACCESBILIDAD Muelles de carga descargay Muelles de entradapersonassalida PRODUCTIVO Zonas de cultivo Zona conservación:demanglar
PROGRAMA DEL LOTE X ABIERTO Puntos contemplaciónencuentrodeZonasdeAvistamientodeavesterrestrespalafíticosMovilidadCaminosVías Puntos informaciónde ESPACIO PÚBLICO Centro de acopio y decapacitaciónpescadoTierra Taller prod. y proc. y capacitación agrícola Taller de la madera Agua ESPACIO PRIVADO POBLACIÓNRESIDENTE CentrosmanzanadeParquesPlazas Viviendasrelleno CERRADO Viviendas palafíticas POBLACIÓNFLOTANTEViviendas:Ecoturismo Comercio comercialesZonas Zonas Gastronómicas
Referentes
REFERENTES III C
P
PROPUESTA VOLUMÉTRICA III C
FasesF de gestión La propuesta urbana se da por fases de gestión las cuales permiten el desarrollo del proyecto:
1. REUBICACIÓN EN SITIO Desmonte, traslado y reconstrucción de viviendas en la zona de relleno donde se presentan lotes baldíos. Equipo de trabajo que debe estar capacitado para estas labores.
2. ADAPTACIÓN DE LAS VIVIENDAS
4. RESTAURACIÓN DEL MANGLAR Siembra de plántulas para recuperar parte del manglar degradado.
3. MEJORAMIENTO DE VIVIENDAS EXISTENTES
Internacionales • UNESCO World Heritage Centre • Representa la interdependencia de la diversidad natural y cultural del mundo. EMPRESASAmbientalesPRIVADAS • Corpourabá: Corporación para el desarrollo sostenible de Urabá • Invemar: Planes y proyectos:Manejo sostenible de recursos y recuperación del medio ambiente marino y costero y mejoramiento de calidad de vida. • Colectivos ambientales Institucionales • Alcaldía de Turbo, • Ministerio de Ambiente • Gobernación de Antioquia. Grupos sociales • Lideres comunitarios • Población objetivo • Pescadores locales GESTIÓN XII Actores
Entender la vivienda no como un objeto que se termina en un momento determinado, sino como un proceso que va transformándose y adoptando diferentes configuraciones espaciales a lo largo del tiempo.
LaF vivienda como proceso
Proceso que trabaja con y para las personas dando respuesta a susposibilidadesvitalesnecesidadesy.
Esta visión integral de la vivienda permite mejorar la accesibilidad, habitabilidad y bienestar social de las personas en los espacios que habita con proyección en el tiempo.
CONCEPTO DE VIVIENDA XIII Estructuración del concepto de vivienda COMPONENTESPRINCIPIOSCONCEPTO DE VIVIENDA Agua Tierra Privado Social M F P Modularidad Flexibilidad Progresividad Bioclimática B A T P S
F 3m 3m3m4m Partes o componentes (espacios) que funcionan de manera independiente y que al agruparlos crean relaciones entre ellos formando un sistema. Este permite mayor libertad en la organización interna en este caso de la vivienda y logra ser una ventaja en términos constructivos. 1 MODULARIDAD
PRINCIPIOS XIV Diversas opciones de división entre los espacios. Brinda la posibilidad de quitar o poner elementos con el fin de modificar los espacios de acuerdo a los requerimientos del usuario para mejorar sus condiciones y adaptarse a cambios del entorno. 2 FLEXIBILIDAD
F 3 PROGRESIVIDAD A B C D E F Se piensa en la idea de adicionar módulos en función de las necesidades y posibilidades futuras de los habitantes que residen en la vivienda.
CONCEPTO DE VIVIENDA XV 4
Es fundamental diseñar y construir teniendo en cuenta las condiciones climáticas del lugar y aprovechar los recursos naturales disponibles (sol, vegetación, lluvia, viento) para disminuir en lo posible el impacto ambiental y el consumo de energía.
BIOCLIMÁTICA
Establecer estrategias en relación a la ventilación, iluminación, acústica y temperatura va a garantizar un confort apto y adecuado para llevar a cabo el buen desarrollo de las actividades propuestas. Y
TIERRA MÓDULO PRODUCTIVO de la vivienda según los 4 elementos
ActividadesF
Espacio de huerto destinado a la producción local de alimentos para autoconsumo y con la posibilidad de procesarlos y comercializarlos en la vivienda, generando ingresos importantes para la familia
VIVIENDA XVI AGUA
PROGRAMA
Zona húmeda que cuenta con lavamanos, baño seco, ducha y espacio de lavado de ropa Es recomendable que el módulo de servicios se relacione con los módulos sociales para lograr integrar el espacio.
MÓDULOS RELACIONADOS AL TEMA DE LA PESCA Y LOS SERVICIOS
Espacio con mobiliario que permite almacenar alimentos pero también para la venta de productos. Es importante ubicarlo en uno de los frentes de la vivienda (permitiendo una fácil accesibilidad de los clientes y no interrumpir las actividades de la vivienda) y además conectado al módulo productivo Módulo comercial Módulo de servicios
FuncionesF de los módulos según los 4 elementos FUEGO MÓDULOS SOCIALES Se tendrán en cuenta 3 módulos sociales, de encuentro y de reunión, que son espacios comunales de la vivienda: Módulo de cocina, comedor y sala, cada uno con un rol diferentes pero complementado y articulado
PROGRAMA VIVIENDA XVII AIRE MÓDULOS HABITACIONALES
Módulos de 4x3 metros que funcionan como espacios de descanso y con mobiliario de almacenaje Es necesario que se ubiquen estratégicamente de tal manera que se evite el ruido y se interrumpe con la circulación de otras actividades
-F
TIPOLOGÍAS XVIII -
• https://issuu.com/isabelbasombrio/docs/lab_ii_libro_manglar_final
•
REFERENCIAS • file:///D:/Alejandro/descargas/DOCUMENTO%20PROYECTO%20DE%20GRADO%20%20NATALIA%20CASTRO.pdf • https://www.turbo antioquia.gov.co/Transparencia/BancoDocumentos/Zonificaci%C3%B3n%20de%20usos%20del%20suelo%20urbano.pdf • https://la.network/mejoramiento la calidad vida uraba depende tambien los servicios publicos/ • https://www.turbo antioquia.gov.co/Transparencia/BancoDocumentos/Equipamientos%20espacios%20p%C3%BAblico%20y%20sistema%20vial.pdf • file:///D:/Alejandro/descargas/2020MariaCamilaSalazar2.pdf • file:///D:/Alejandro/descargas/2020MariaCamilaSalazar1.pdf • https://issuu.com/juliandavidgomezescudero/docs/turbo_anfibio_pdf_web • https://www.eafit.edu.co/centros/urbam/articulos publicaciones/Documents/entreelaguaylatierraweb.Turbo.pdf • https://www.cioh.org.co/meteorologia/Climatologia/Climatologia%20Turbo.pdf • https://issuu.com/macaquiar58/docs/vivienda_rural_2021 03 compressed • https://la.network/uraba la equis mapa del tesoro/ • https://issuu.com/pnudcol/docs/perfil_productivo_turbo • https://ctpantioquia.co/subregion de uraba/ • https://issuu.com/urbameafit/docs/pmi p1 conportada/29 • https://noticiasuraba.com/historia de uraba/4432/ • http://polux.unipiloto.edu.co:8080/00003920.pdf • https://turboantioquia.micolombiadigital.gov.co/sites/turboantioquia/content/files/000205/10223_secretaria agricultura.pdf • https://www.turbo antioquia.gov.co/MiMunicipio/Paginas/Pasado Presente y Futuro.aspx
https://prevencionviolencia.univalle.edu.co/observatorios/antioquia/turbo/archivos/perfil_turbo.pdf • https://escalalatina.com//ilustradas/ • https://www.casmujer.com/index.php/2019/10/21/en turbo los desplazados de la operacion genesis viven sobre la basura/ • https://colaboracion.dnp.gov.co/CDT/Desarrollo%20Territorial/Fichas%20Caracterizacion%20Territorial/Antioquia_Turbo%20ficha.pdf • file:///D:/Alejandro/descargas/2020AndresFelipeOrozcoMedina.pdf • https://repository.usta.edu.co/handle/11634/21578 • https://www.camaramedellin.com.co/Portals/0/Biblioteca/Estudios economicos/cadenas productivas regionales/20 3Perfil%20Uraba_Oct14.pdf?ver=2019 03 01 095036 403 • http://ipc.org.co/index.php/regiones/uraba antioqueno/ • https://viajandox.com.co/antioquia/turbo canton C192 • file:///D:/Alejandro/descargas/DianaCarolina_MartinezFranco_MariaClaudia_PenaArana_2020.pdf • http://docplayer.es/147787088 Habitar sobre el manglar propuesta de vivienda productiva y progresiva turbo antioquia.html • http://docplayer.es/147787088 Habitar sobre el manglar propuesta de vivienda productiva y progresiva turbo antioquia.html • https://issuu.com/juliandavidgomezescudero/docs/turbo_anfibio_pdf_web • https://repository.usta.edu.co/handle/11634/30542 • https://repository.ugc.edu.co/bitstream/handle/11396/5586/monografia_07 12 03%20%282%29.pdf?sequence=1&isAllowed=y • https://cpnaa.gov.co/wp content/uploads/attachments/Presentaci%C3%B3n%20CONVIVE2.pdf • https://es.wikiloc.com/rutas senderismo/pescadores turbo 60743785/photo 40473665 • file:///D:/Alejandro/descargas/2019.SANTIAGORAMIREZCA%C3%91AS.pdf • https://es.calameo.com/read/005626407945f9a9362d1 • https://www.radionacional.co/cultura/en turbo tambien se vive de la pesca artesanal • http://www.humboldt.org.co/images/pdf/naturaleza_urb/4 infraestructura urbana ecologica.pdf • https://www.grupo epm.com/site/museodelagua20viejo/manglares#:~:text=La%20importancia%20del%20ecosistema%20manglar,azufre%20o%20sulfuro%2C%20purificando%20el •
• https://bibliotecadigital.udea.edu.co/bitstream/10495/14040/1/CalderonCristhian_2017_ConocimientoTradicionalPescadores.pdf https://es.slideshare.net/UrabaAntioquia/pmi
• https://issuu.com/cartillasinvestigacion/docs/vivienda_palaf_tica_sostenible_en_turbo
urab desarrollo tcnico de las acciones y criterios de ordenamiento asociados
• http://polux.unipiloto.edu.co:8080/00003973.pdf
• https://issuu.com/liaduarte/docs/1prototipo_de_viviendas_rurales_res
• https://www.eafit.edu.co/centros/urbam/articulos publicaciones/Documents/entreelaguaylatierraweb.Turbo.pdf
