Atelier Kevin Mariolle Architecture
Architecture - Urbanisme - Recherche
site : akma-archi.weebly.com instagram : akma_architecture
EIRL Kevin Mariolle / akma - Atelier Kevin Mariolle Architecture
E.I.R.L immatriculée au RSEIRL de Dax : 892 588 682 / 10 rue des frères Gelibert, 40130 Capbreton
Email : akma-archi@hotmail.com / SIRET: 89258868200013 / TVA: FR 63892588682 / Code APE : 7111Z
Études, projets et missions réalisées par l’EIRL AKMA Atelier Kevin Mariolle Architecture et/ou dirigées par Kevin Mariolle au sein de l’Agence d’architecture et d’urbanisme SARL Bres+Mariolle, dont il était salarié jusqu’en janvier 2022, en tant que chargé d’étude pour des maîtres d’ouvrage publics et privés.
(93).
Maitre d’ouvrage : Plaine Commune.
Equipe : Akma architecture (mandataire) + Urban Eco (BE DD).
Programme : scénarios et principes d’aménagement du secteur dont : requalification d’espace publiques, création d’une nouvelle voie, principes d’aménagement de 2 lots, études capacitaires et faisabiltés des 2 lots, principe d’organisation foncier, principe d’aménagement des espaces publics.
Date : 2024
Superficie de l’aménagement : 1.5ha dont 2500m² d’espace public
Montant Travaux : -
Honoraires : -
Mission : mandataire de l’étude, lots urbains et architecturaux.
Contexte : un vaste projet de rénovation urbaine (NPNRU)

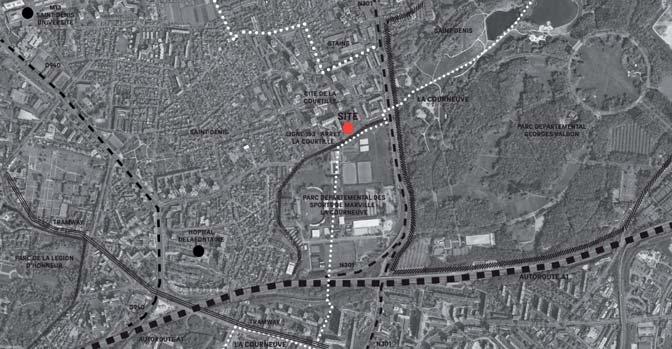

L’étude urbaine sur le quartier Floréal-Saussaie-Courtille à Saint-Denis prend place dans un secteur concerné par un vaste projet de rénovation urbaine depuis 2007.
Ce quartier propose un paysage assez ouvert de vues vers le parc de la Courneuve par la promenade de la Basilique et des rues parallèles, ainsi que des axes de vues nord-Sud notamment vers les équipements sportifs.

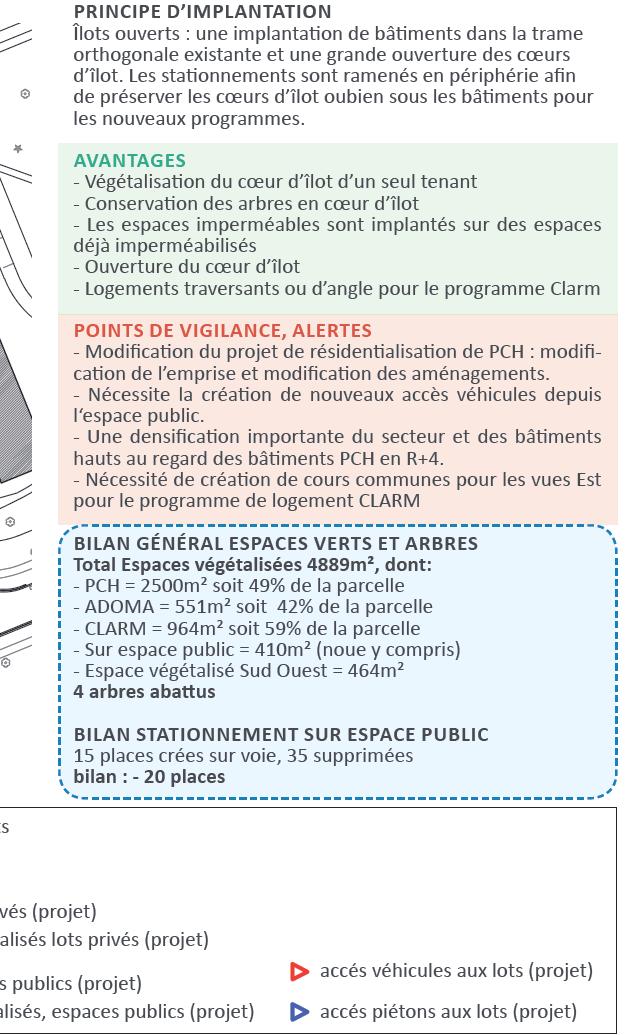

Enjeux du projet urbain : un coeur d’ilot en commun
Comment adapter, rendre compatible, le projet de résidentialisation de PCH Floréal avec la création des places ADOMA et des logements CLARM tout en assurant la qualité Urbaine et Paysagère, le désenclavement, les continuités des espaces publics, la qualité environnementale du secteur?
La proposition repose sur la volonté de libérer et végétaliser le coeur d’ilot tout en s’inscrivant dans la trame bâti ortogonale existante.

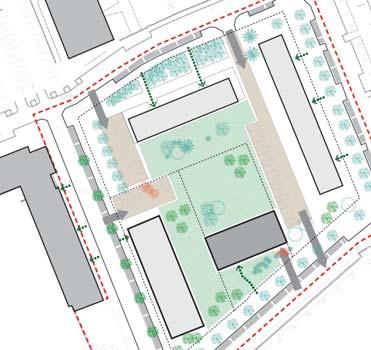

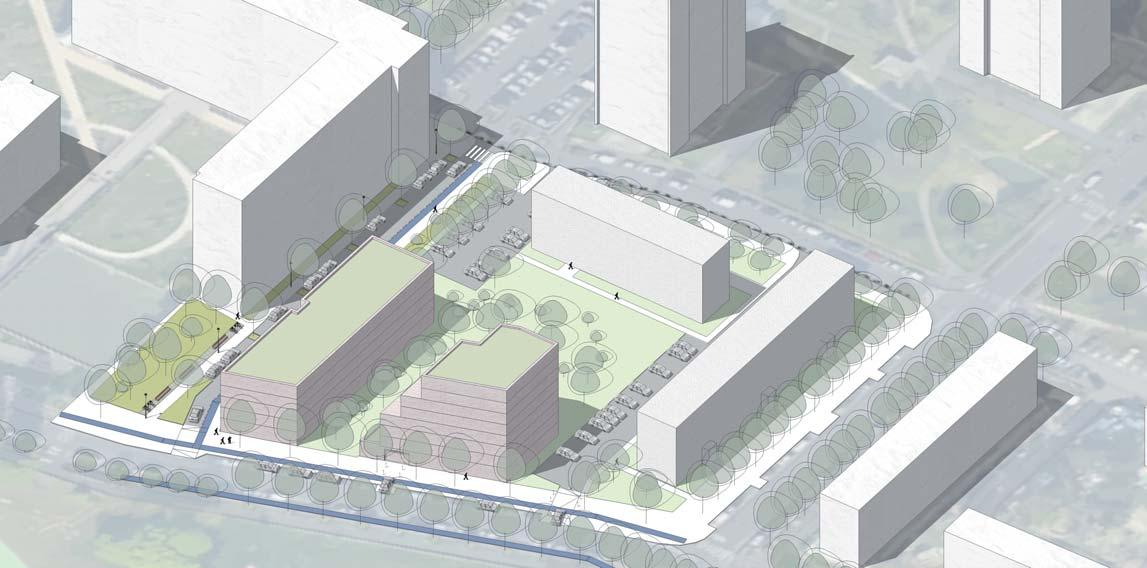

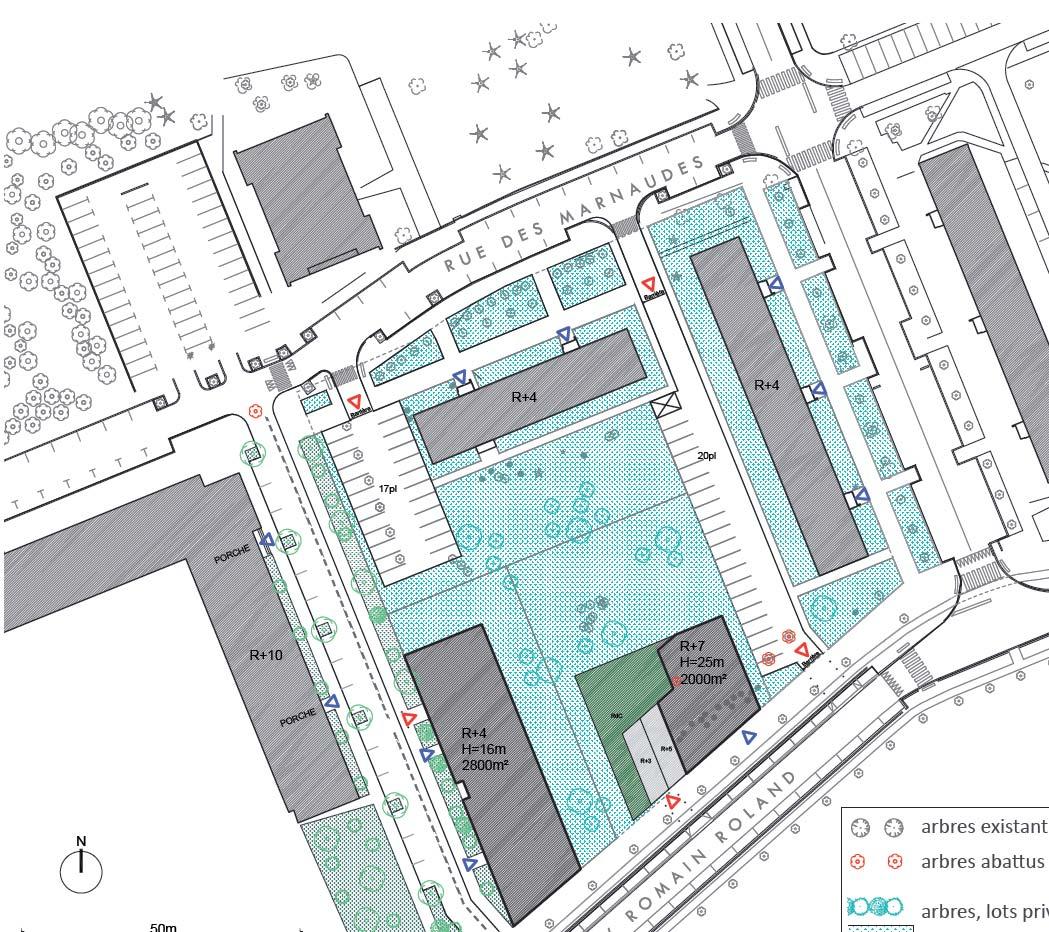

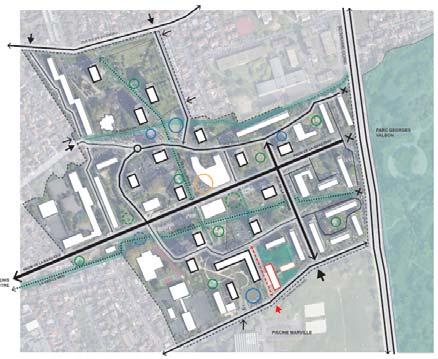

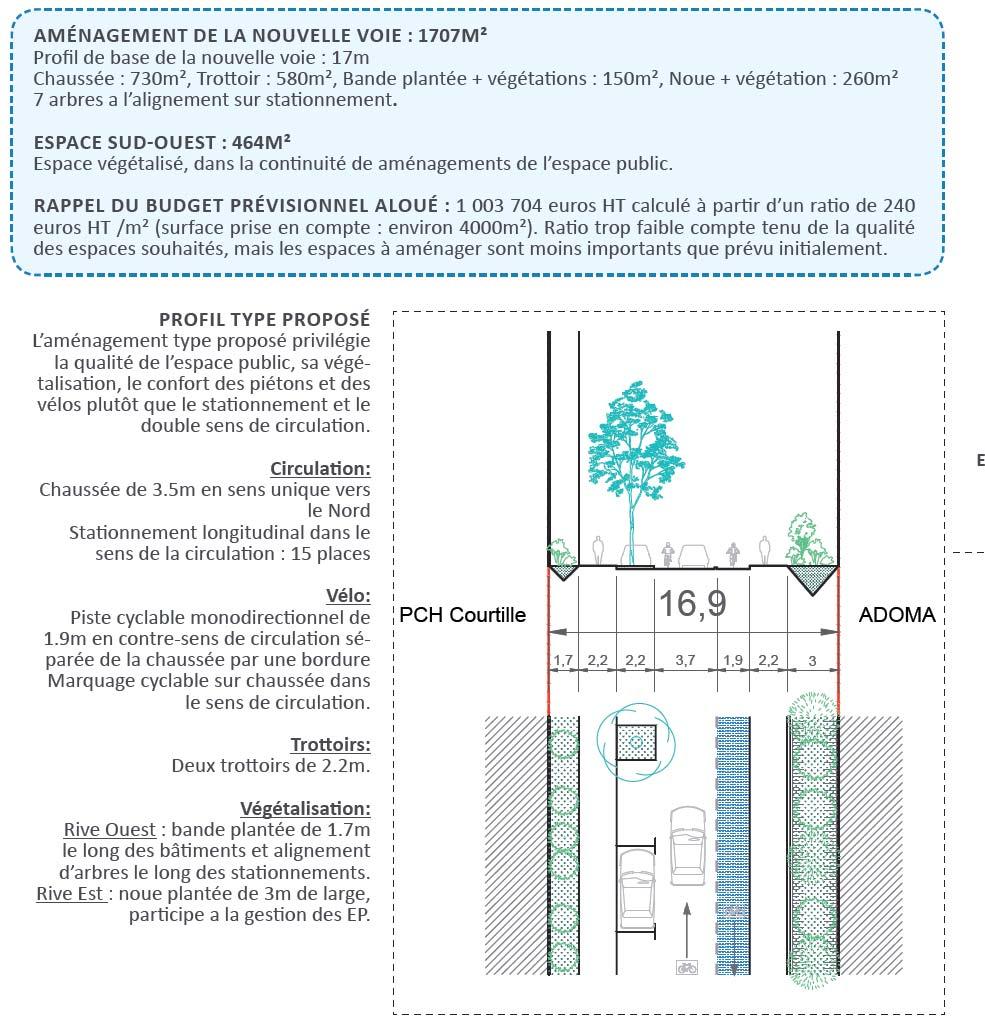

Principe général d’aménagement du secteur - plan masse et fonctionnement

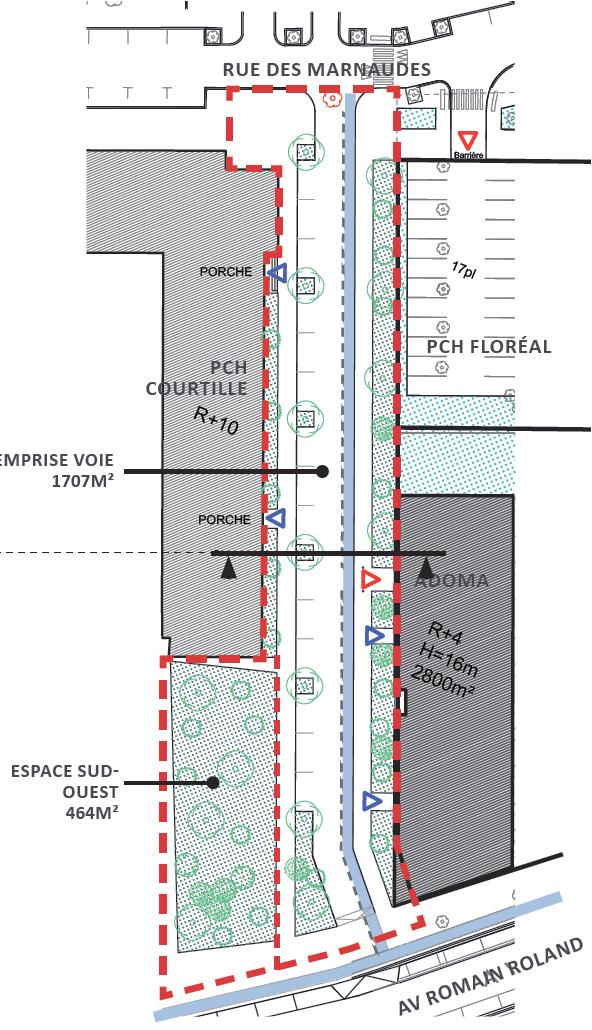

Principe général d’aménagement des espaces publics
en partie en tant que - Chargé de projet au sein de l’agence Bres+MariolleMaitre d’ouvrage : Sequano Aménagement.
Equipe : Agence Bres Mariolle mandataire (Kevin Mariolle chargé d’étude) de 2020 à 2022 puis Akma architecture de 2022 à 2023 + Urban Eco (BE DD) + BERIM (BE VRD).
Programme : Maitrise d’oeuvre urbaine : reprise du Plan Guide des espaces publics, réalisation du CPAUPE, études de programmations, scénarios d’aménagements et plan masse de référence, principes d’aménagement des espaces publics, suivi opérationnel des lots (études capacitaires, fi ches de lots, analyse des PC, coordination des lots etc.)
Date : de 2020 à 2023
Superficie de l’aménagement : ZAC initiale (21Ha) + extension (10Ha)
Montant Travaux : -
Honoraires : -
Mission : architecte coordinateur de ZAC.
JARDINS DU CNAM
RES HÔTELIÈREBUREAUX 2.5

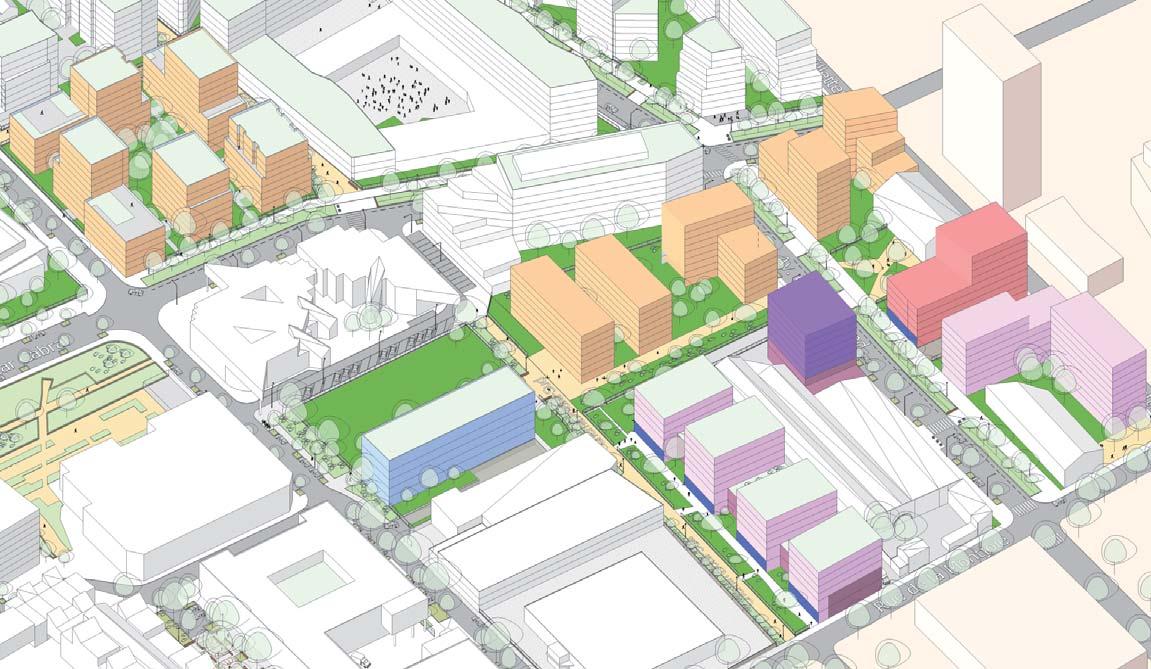

Principes de scénarios programmatiques
Description, la ville paysage.
La ZAC Montjoie se situe dans la ville de Saint Denis, en limite communale avec Aubervilliers.
Au cœur d’un quartier en mutation, elle pro fi te d’une situation particulièrement stratégique d’un point de vue urbain : c’est un ancien tissu industriel amené à devenir un quartier urbain à part entière, accueillant logements, équipements et emplois, aux portes de Paris.
Un des objectifs de la ZAC Montjoie est de développer le thème de la «ville paysage» initié par Michel Corajoud, où il a été proposé une ouverture des jardins privés sur des avenues paysagères et une participation forte des programmes à l’animation des voies.
Dessiner à la fois l’espace public et l’espace privé dans une relation d’ouverture et de perméabilité.
A travers la « ville paysage », il s’agit de faire évoluer l’image de la ville, de prendre en compte des nouvelles exigences
de proximité avec la nature, et de donner davantage envie de vivre en ville mais d’une manière plus « moderne », plus collective, de permettre à l’espace public de rester un lieu de promenade et de rencontres.
Il s’agit de retrouver un équilibre entre densité bâtie et densité végétale. La gestion de l’eau en gravitaire est un des levier de la ville paysage développé sur la ZAC.
Mission réalisée (par Kevin Mariolle au sein de l’agence Bres+Mariolle puis par AKMA).
- Novelles orientations urbaines et étude programmatique;
- Scénarios d’aménagement des espaces publics et des lots;
- Mise à jour du CPAUPE (cahier des prescriptions architecturales, urbaines paysagères et environnementales);
- Principe d’aménagement des nouveaux espaces publics;
- Analyse et suivi des lots : élaboration de fi ches de lot, ateliers avant dépot de PC, coordination avec les aménagements des espaces publics;
- Coordination du projet urbain;

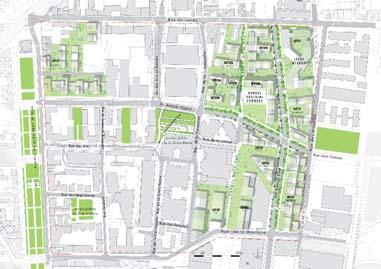

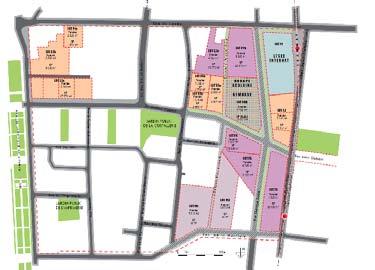

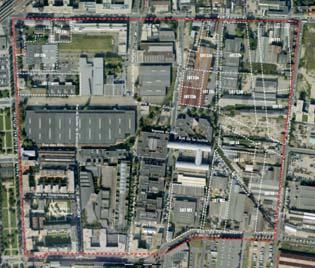

Plan guide généralPlan programmatiqueEtat initial

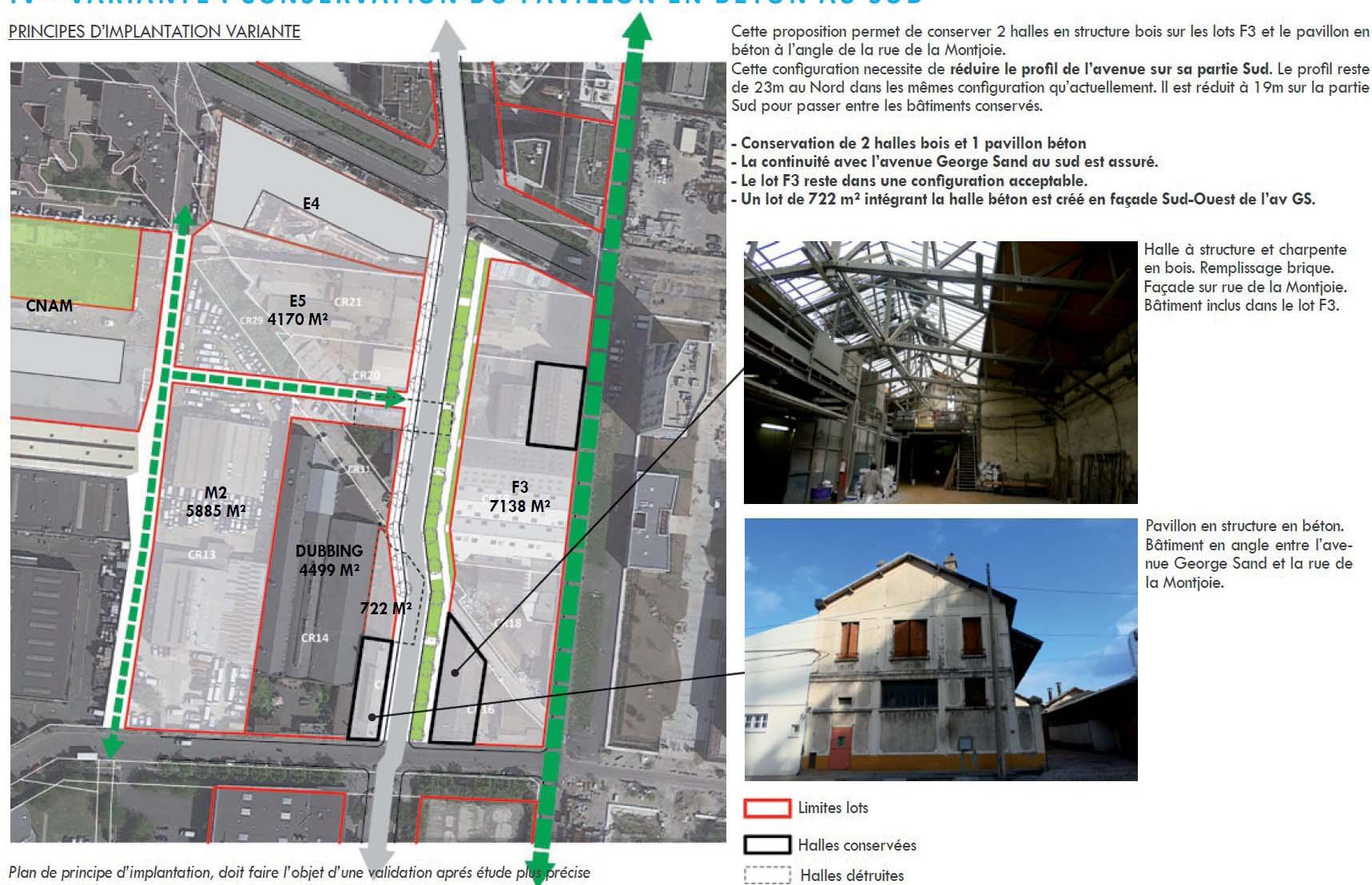

Proposition d’un tracé alternatif pour le prolongement de l’AV Georges Sand afin de conserver des halles existantes
- Chargé de projet au sein de l’agence Bres+Mariolle -
Maitre d’ouvrage : Sequano aménagement.
Maitre d’oeuvre : Agence Bres Mariolle mandataire (Kevin Mariolle chargé d’étude) + BERIM (BE VRD) + Urban Eco (BE DD).
Programme : espaces publics de la ZAC Montjoie, avenue Georges Sand, avenue Amilcar Cabral et Sentes piétonnes, création de noues de gestion des EP, création de mobilier.
Phase / date de livraison : livré en 2021.
Superficie de l’aménagement : -
Montant Travaux : 7 millions d’euros
Honoraires : -
Rôle / mission : Kevin Mariolle en tant que chargé de projet au sein de l’agence

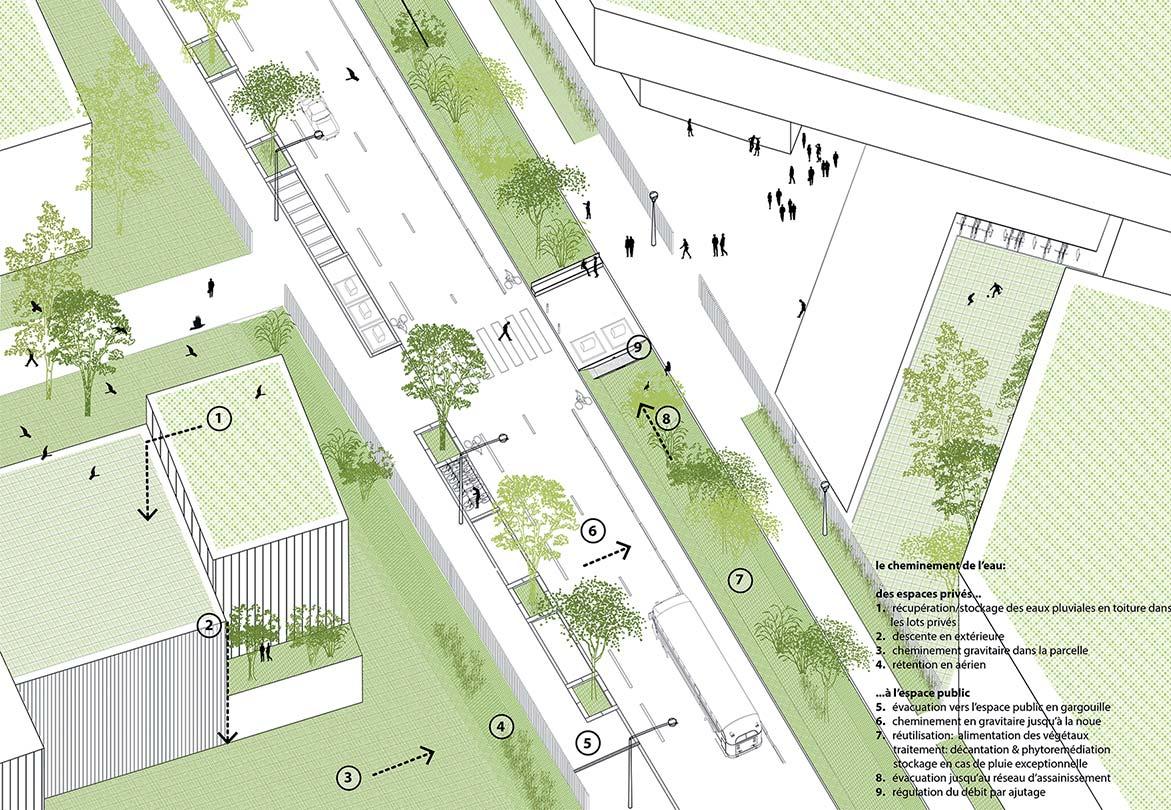

SARL Bres Mariolle a assuré le suivi de chantier durant 2 ans pour les lots architecturaux (direction de l’execution des travaux assurée par le BERIM) + assistance aux opérations de reception.
dans les noues,
C Agence Bres+Mariolle C

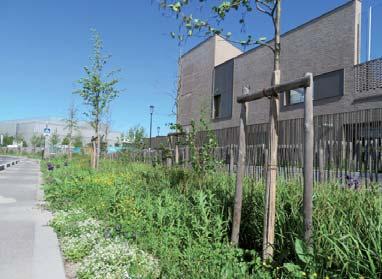

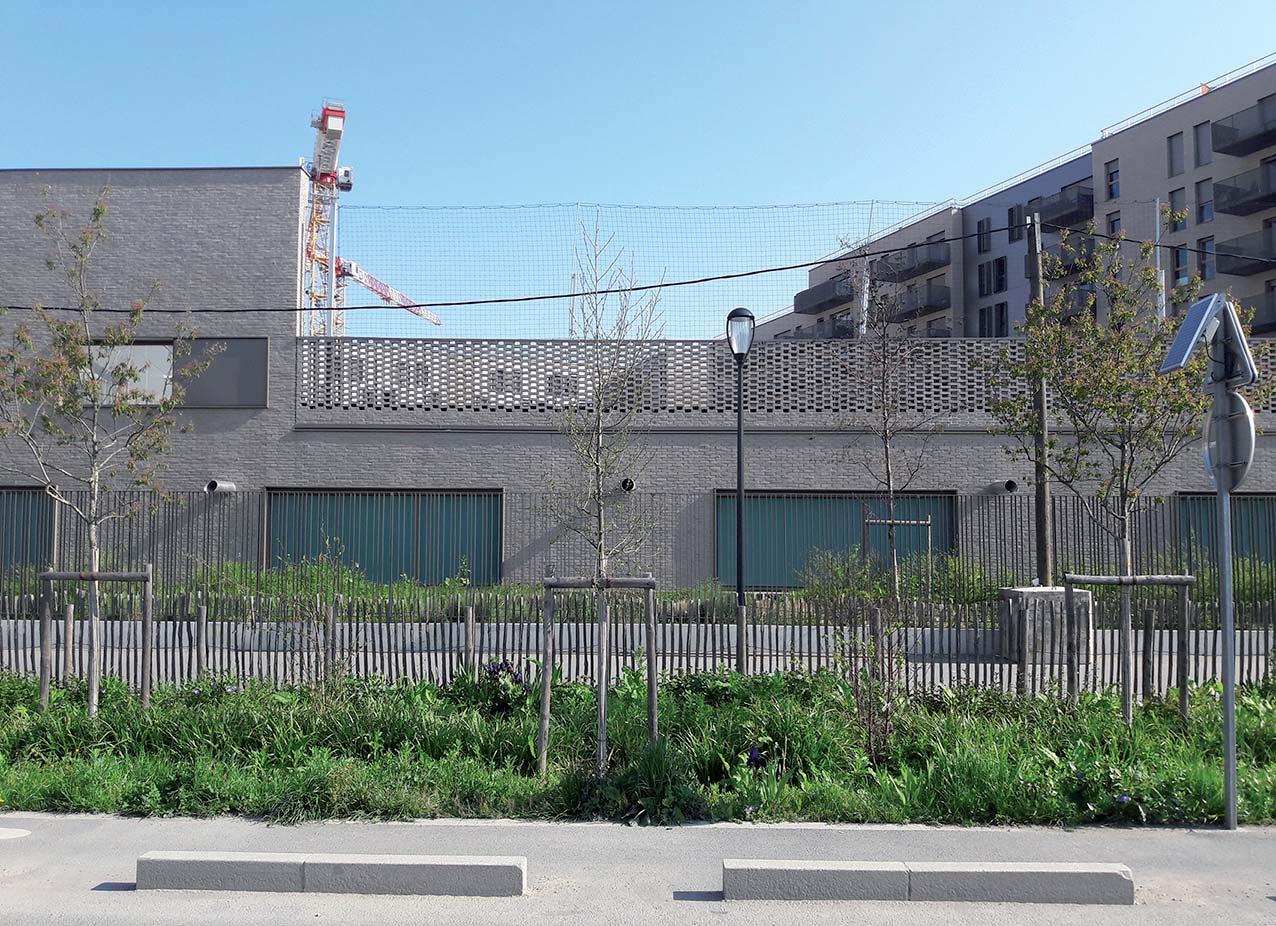

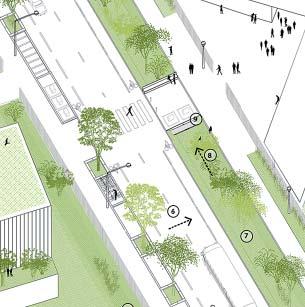

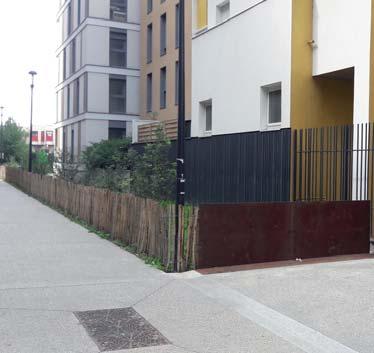

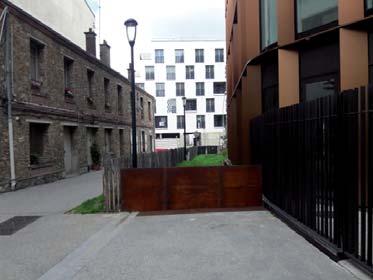

Différents aménagements de la ZAC Montjoie
Description.
Le projet d’extension de la ZAC Montjoie est emblématique en termes de gestion alternative des eaux pluviales. Les voiries structurantes du projet (les Av Georges Sand et Amilcar Cabral prolongée, le nord de la sente Nord-Sud) acceuillent une noue latérale ayant un fonction de réseau d’eaux pluviales.

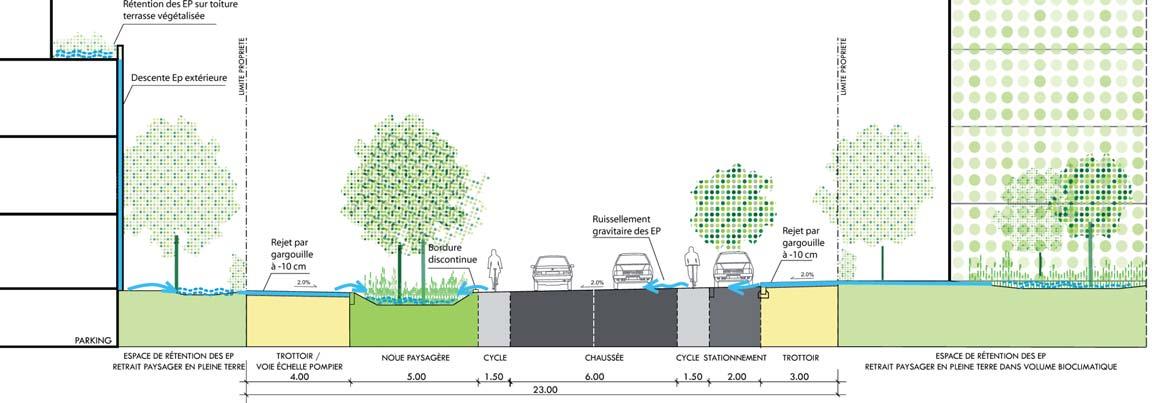

Les deux avenues principales assurent un partage de l’espace public et une mixité des usages au pro fi t d’une qualité de vie pour les piétons et les cyclistes avec : de larges trottoirs arborés, des pistes cyclables, des voiries de circulation justement dimensionnées (6m) et une bande de stationnement en alternance avec un aliniement d’arbre, une noue paysagère de 5m de large.
Ces avenues sont animées par une alternace de bâtis diversi fi és
et de jardins privés et publics. Des marges de recles végétalisées viennent épaissir le paysage des avenues.

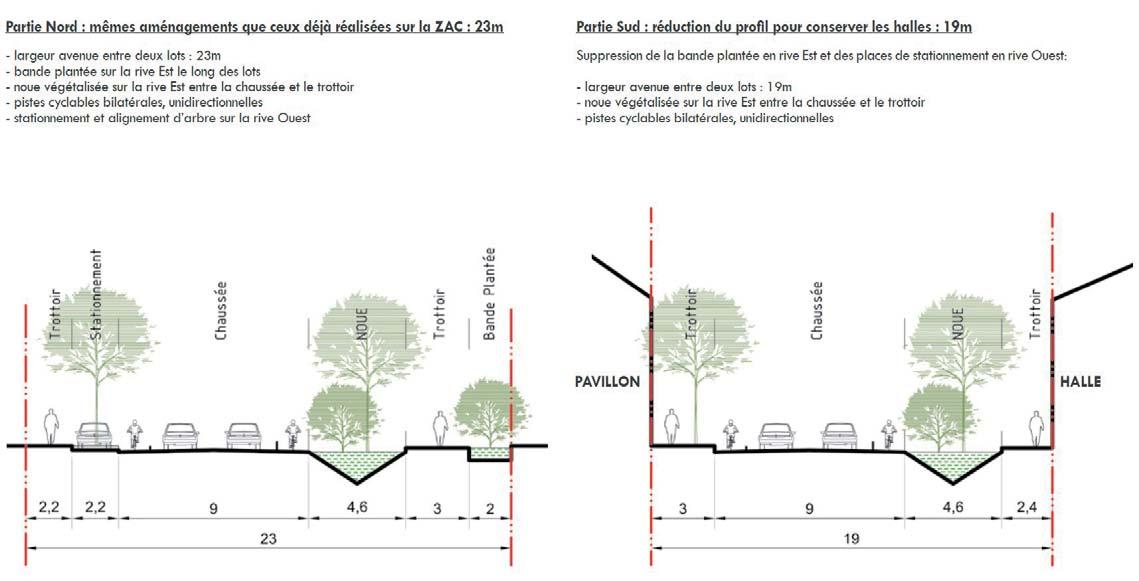

Le chemin Nord-Sud est quand à lui de 7.75m de large, entièrement dédie aux piétons et dominé par les espaces verts et une noue plantée. Ce paysage se mêle à celui des parcelles privées repoussant visuelement les limites privé-public.
Mission réalisée au sein de l’agence Bres+Mariolle.
- Suivi de chantier pour les lots urbains et architecturaux (entre 2020 et 2021) ;
- Réception et levées de réserves pour les lots urbains et architecturaux (sente Nord-Sud et Avene Georges Sand) ;
- Plans modi fi catifs des espaces publics en cours de chantier, plans DOE.
- Chargé de projet au sein de l’agence Bres+Mariolle -
Maitre d’ouvrage : Plaine Commune.
Equipe : Agence Bres Mariolle (Kevin Mariolle chargé d’étude) + TRANSAMO (BE transport et mobilité, mandataire).
Programme : études préalables pour l’insertion d’un transport en commun en site propre dont : principe d’implantation, tracé, insertion urbaine, interface avec l’existant, principes d’aménagement des espaces publics.
Date : 2020 à 2021
Superficie de l’aménagement : -
Montant Travaux : -
Honoraires : -
Mission : chargé d’étude, lots urbains et architecturaux.

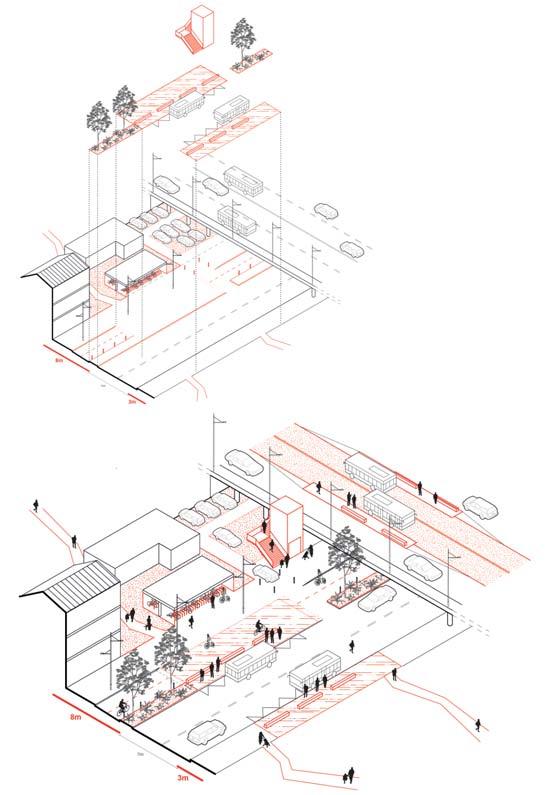

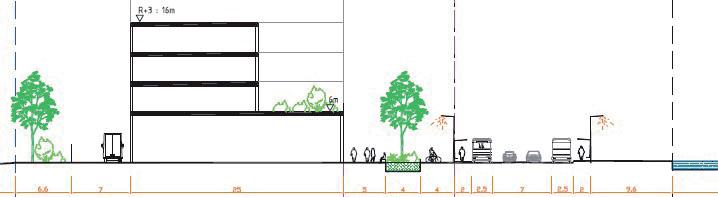

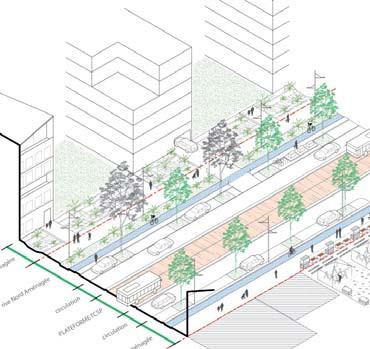

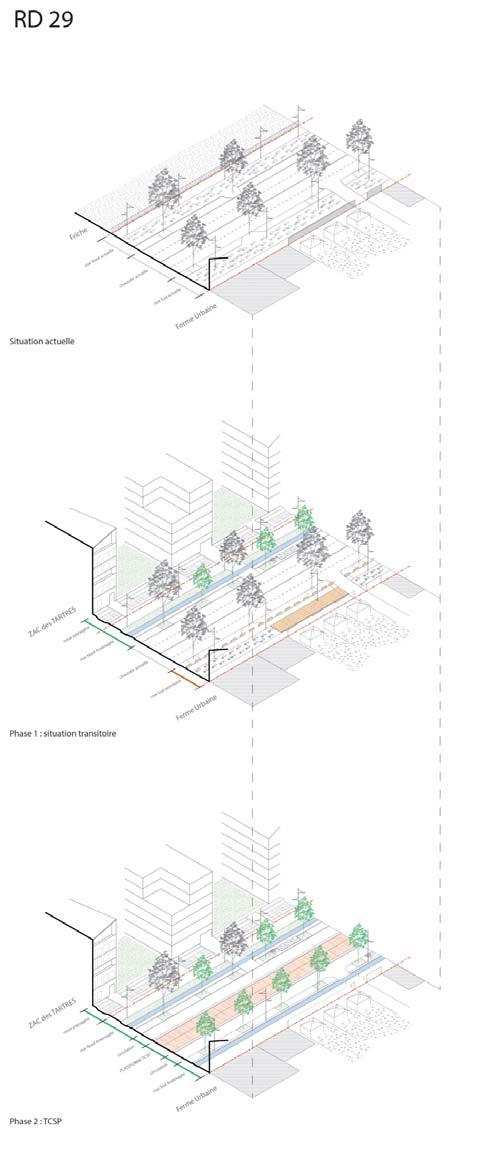

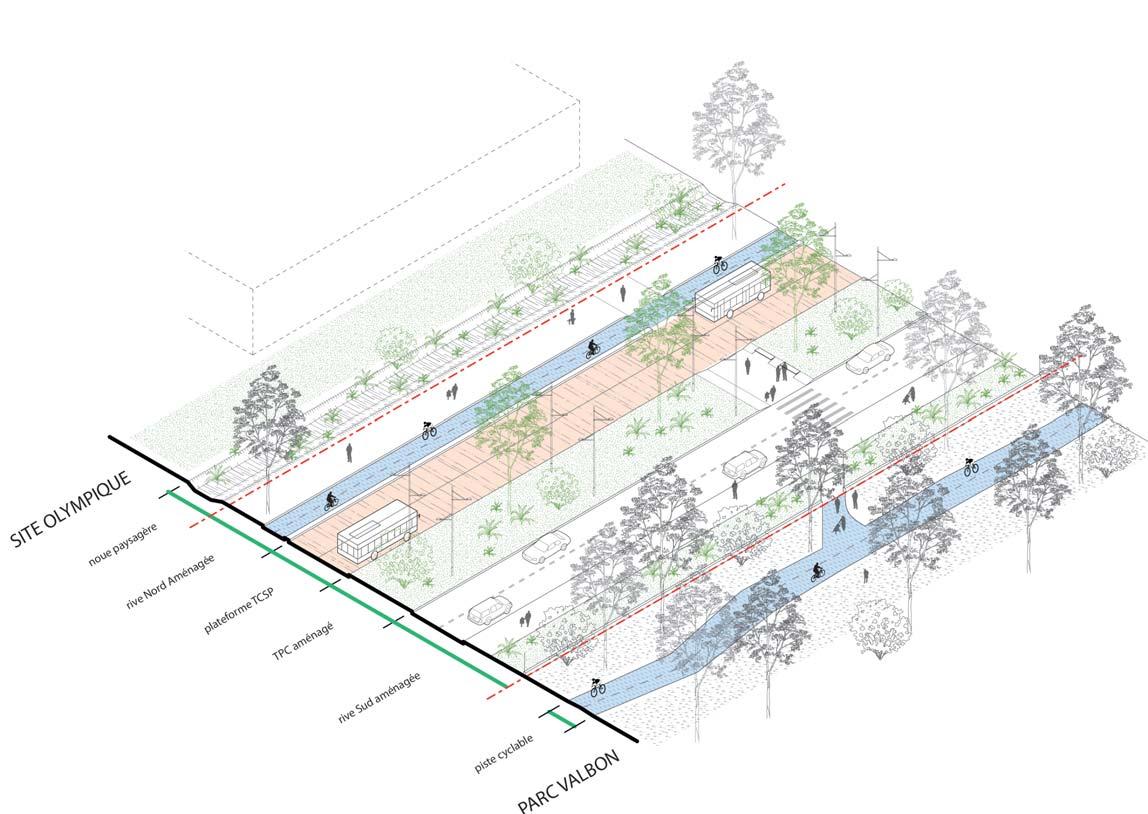

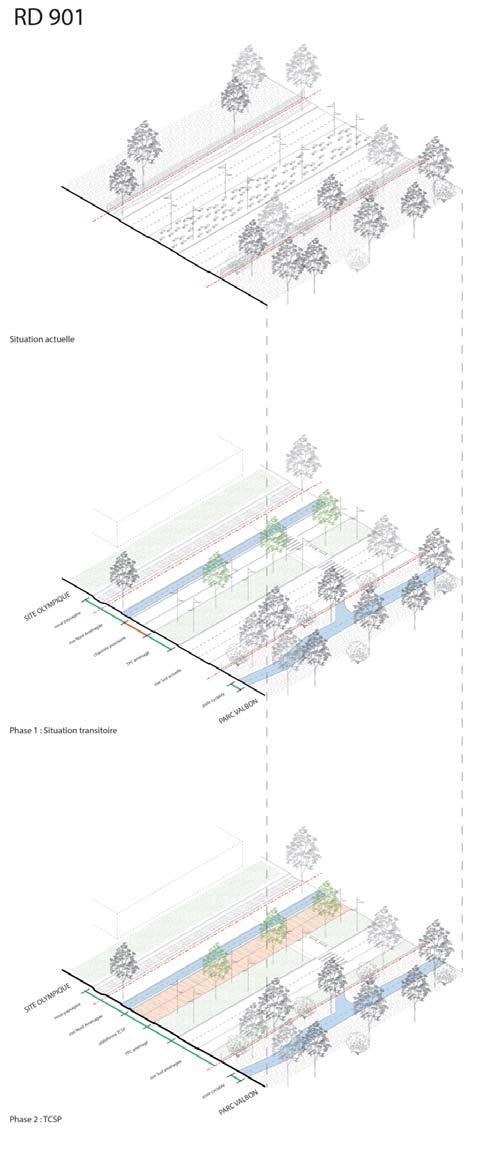

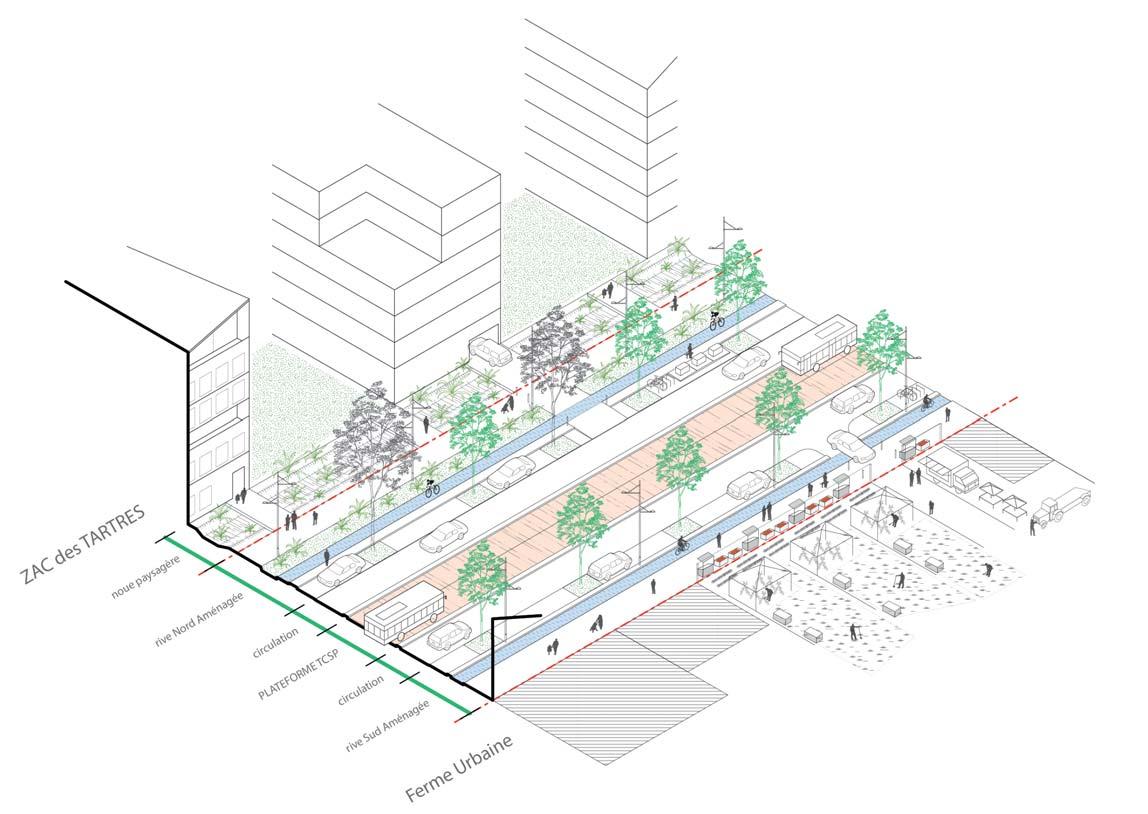

Principe d’aménagement de la RD29
(93).
- Chargé de projet au sein de l’agence Bres+Mariolle -
Maitre d’ouvrage : Grand Paris Aménagement.
Equipe : Agence Bres Mariolle (Kevin Mariolle chargé d’étude).
Programme : scénario de requali fi cation urbaine , modernisation et valorisation foncière du pôle Gare (PEX) et du parc de Paris Nord 2 datant des années 1980, scénarios programmatiques et de constructibilité, principes d’aménagement des espaces publics.
Date : 2020
Superficie de l’aménagement : -
Montant Travaux : -
Honoraires : -
Mission : chargé d’étude.

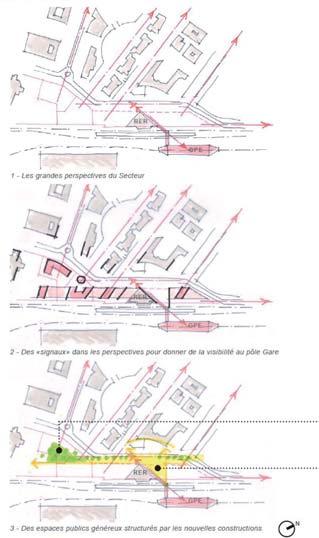

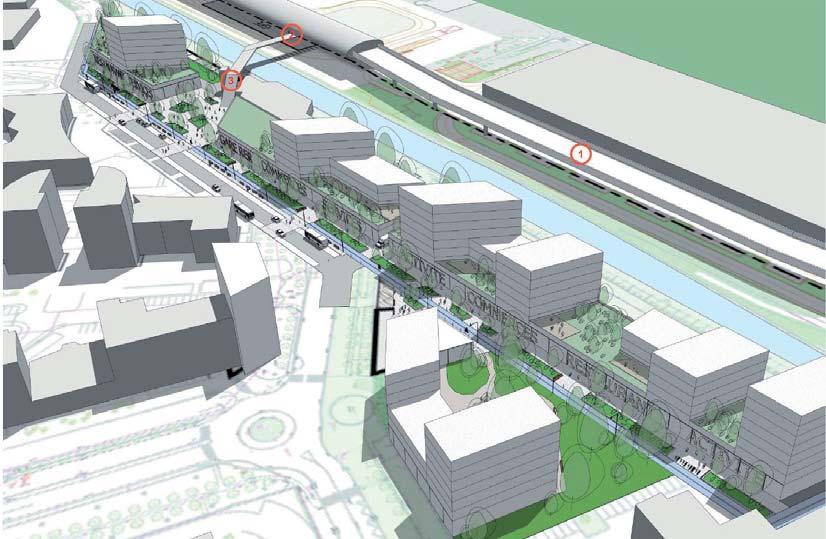

Aménagement d’un nouveau pôle gare accompagné d’un pôle commercial (en RdC) et des breaux en étage : simulation générale. Une piste cyclable intégrée aux aménagements traverse tout le pôle. C Agence Bres+Mariolle C
Description
La gare RER-B du Parc des expositions de Villepinte (PEX) accueillera une gare de la ligne 17 du Grand Paris Express à l’horizon de 2030.
Conjointement, des ré fl exions sont menées sur la requali fi cation urbaine du parc Paris-Nord2 (PN2) dont la réalisation date des années 1980.
A l’interface de ces deux démarches, des études sont à mener sur la remise à niveau des espaces d’interface entre le futur pôle-gare PEX et Paris-Nord2, à la fois parvis de la gare et entrée dans le parc.
Ces espaces incluent quelques bâtiments isolés au sein de vastes espaces ouverts constitués majoritairement d’aires de stationne-
ment et d’espaces paysagers, publics et privés, qui témoignent d’une conception aujourd’hui datée de l’espace urbain : domination de la voiture, emprise importante des espaces asphaltés, absence de prise en compte des exigences de développement durable dans le traitement des espaces libres (modes de déplacement actifs, rétention des EP, îlot de fraicheur urbain,…) et bâtis (faible densité des îlots, architecture ….).
Dans ce contexte, GPA souhaite que soit menée une ré fl exion portant sur les espaces ouverts situés en interface entre le pôle-gare PEX et Paris-Nord2, et qui prenne la fois en compte les objectifs de leur valorisation foncière et de leur mise à niveau au plan de la transition écologique (dés-imperméabilisation des sols notamment).

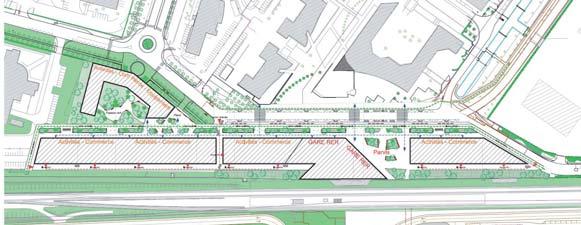

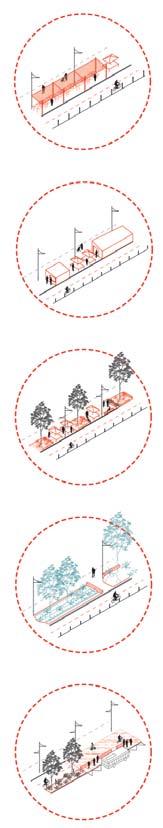

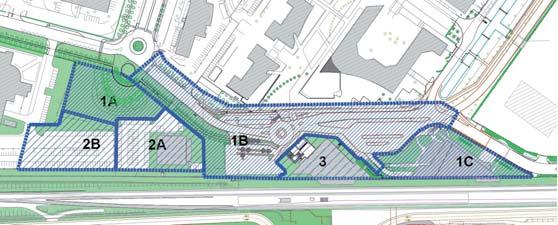

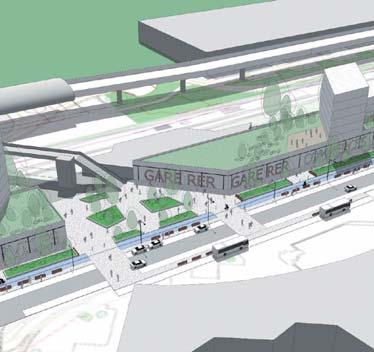

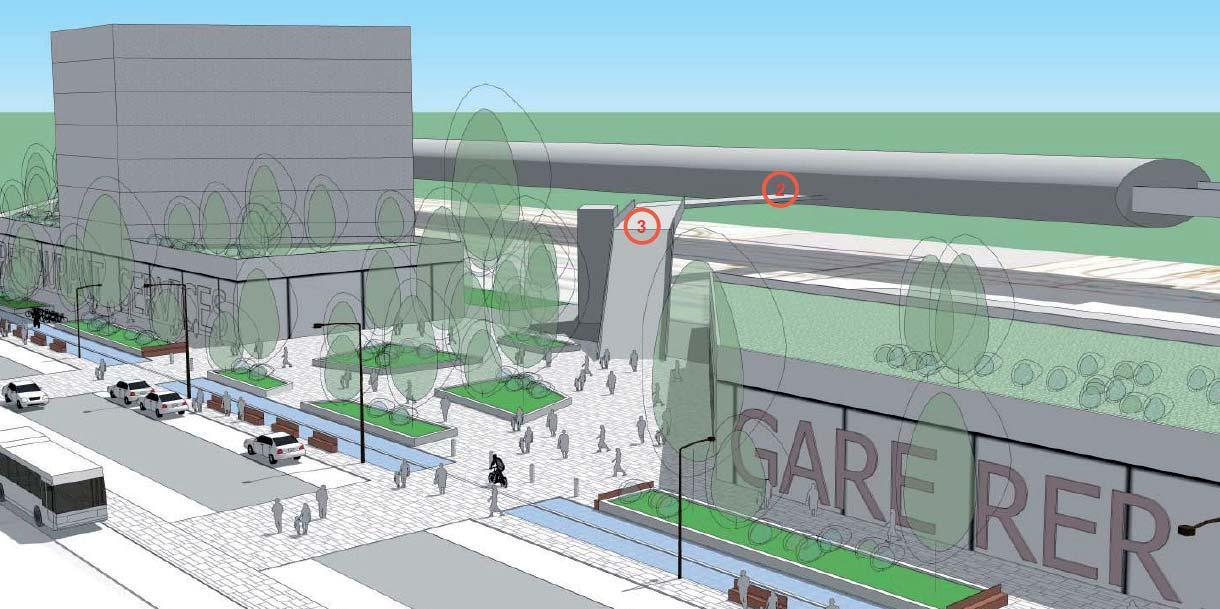

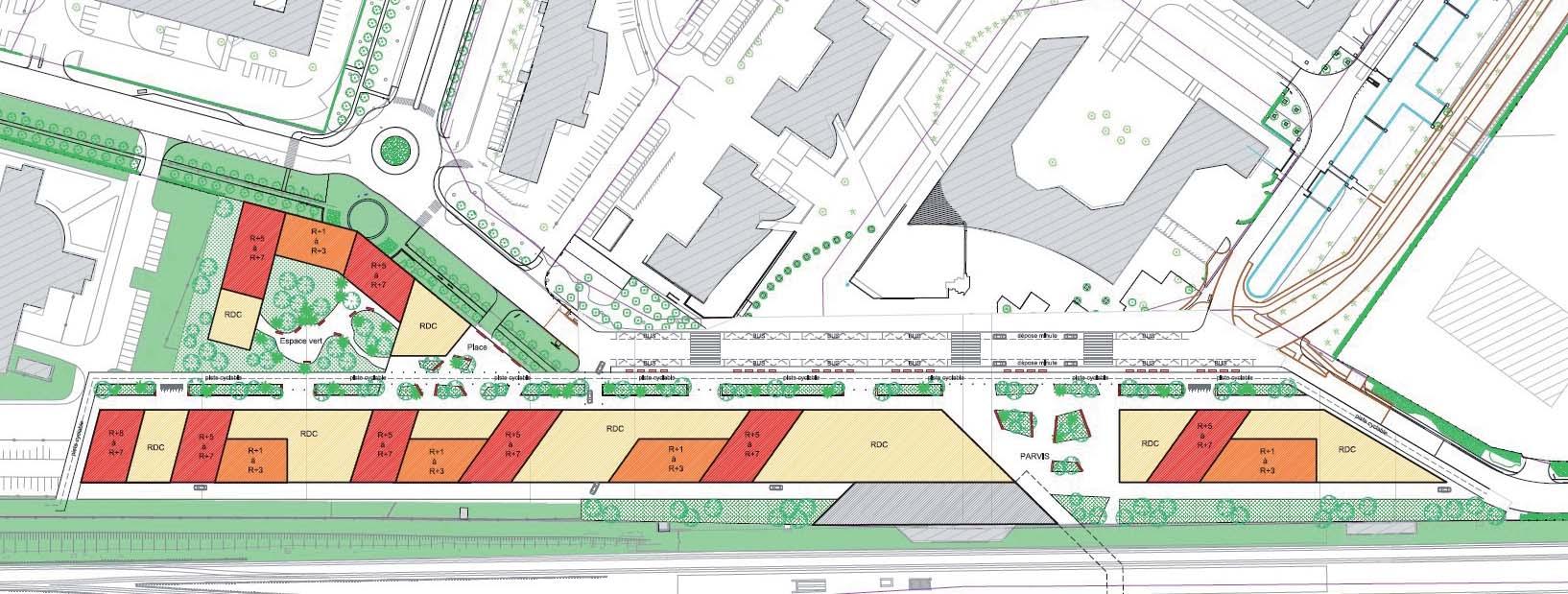

Principes d’aménagements des espaces publics du noveau pôle, plan de phasage, plan de RdC et Plan masse.
intermodal et commercial.
- Chargé de projet au sein de l’agence Bres+Mariolle -
Maitre d’ouvrage : Grand Paris Aménagement.
Equipe : Agence Bres Mariolle (Kevin Mariolle chargé d’étude).
Programme : en complément de l’étude sur le pôle gare de Paris Nord 2, élaboration d’une fi che de lot pour l’extension de l’hôtel Kyriad à proximité du pôle Gare et propositions d’aménagements des abords de l’hôtel.
Date étude : 2020
Superficie de l’aménagement : -
Montant Travaux : -
Honoraires : -
Mission : chargé d’étude.

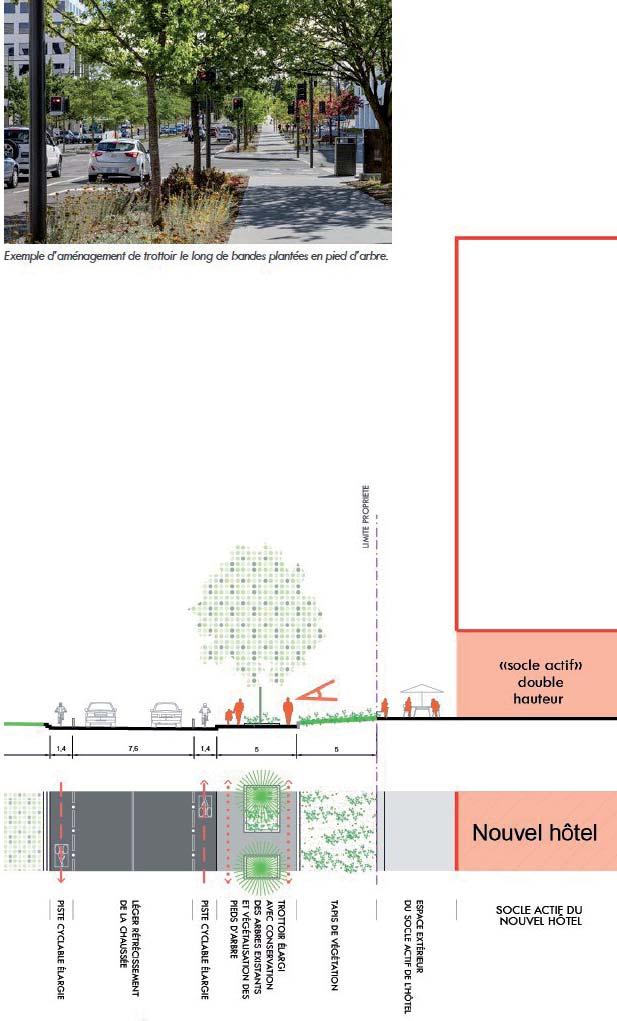

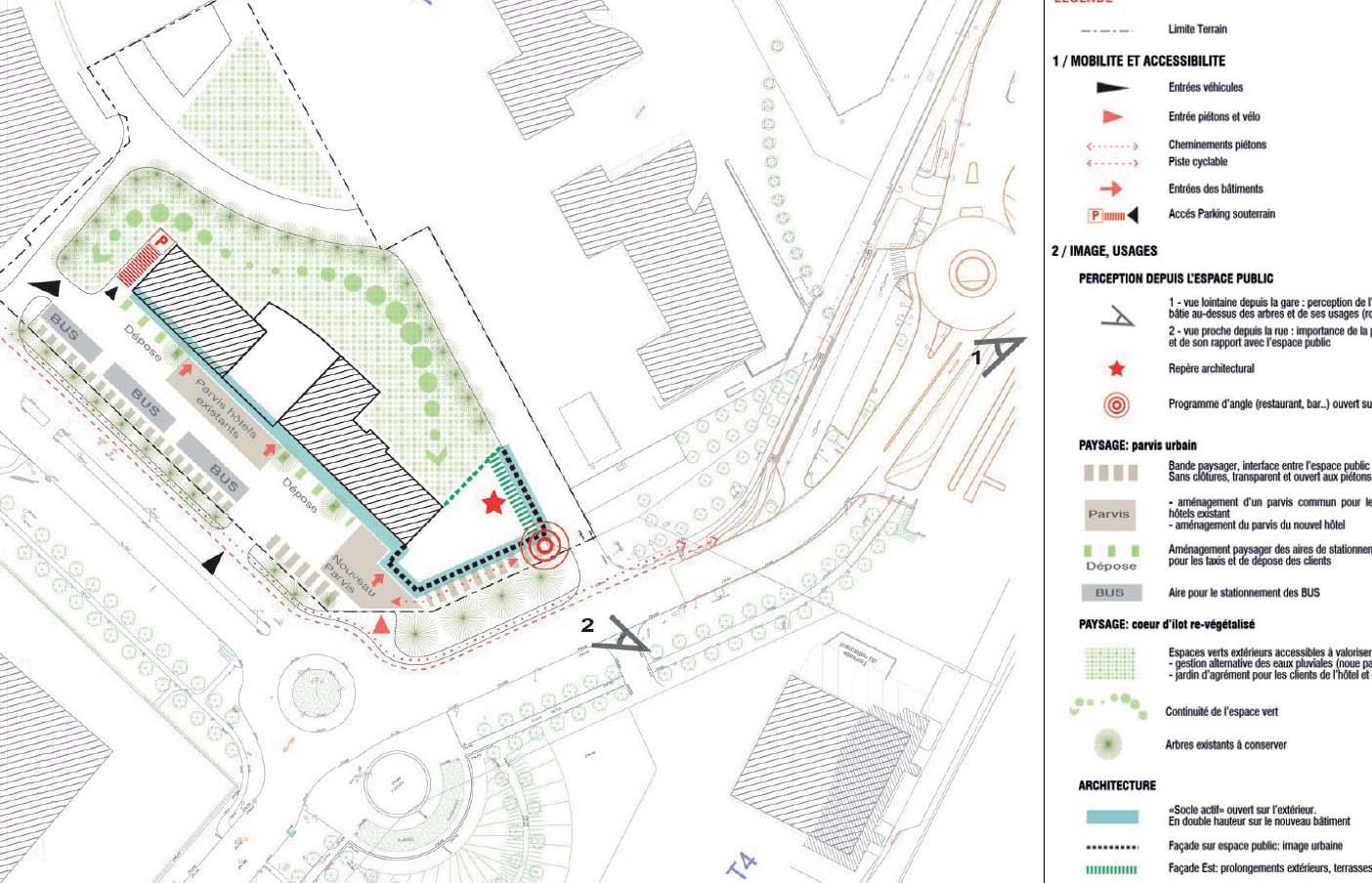

Extrait de plan Fiche de Lot C Agence Bres+Mariolle C
Description

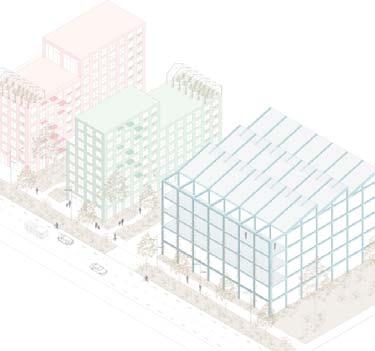

En complément de l’étude sur le pôle gare de Paris Nord 2, élaboration d’une fi che de lot pour l’extension de l’hôtel Kyriad à proximité du pôle Gare de Paris Nord 2 et proposition d’aménagement des abords de l’hôtel.
Ce projet sera le premier concrétisant l’amorce d’un renouveau de Paris Nord 2. Il devra témoigner, par son architecture et son dialogue avec son environnement, de cette nouvelle étape dans l’évolution du quartier.
Ce dialogue entre architecture et espace public se concrétisera
notamment dans les prescriptions sur les façades: diversité des gabarits, densité maîtrisée, cinquième façade dessinée, dispositif bioclimatique…

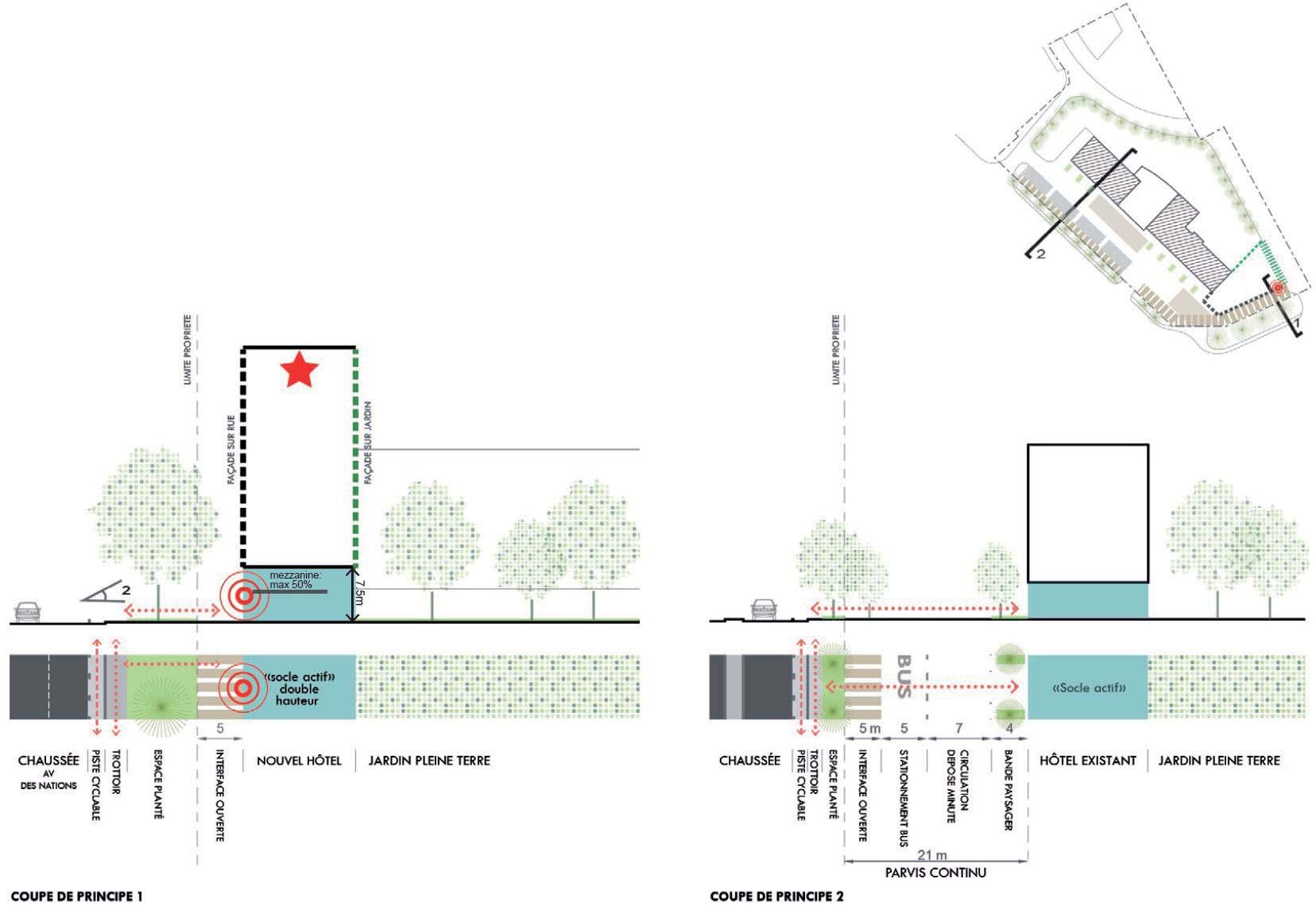

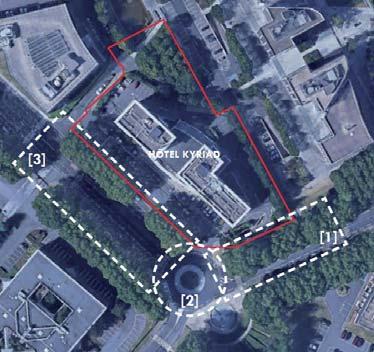

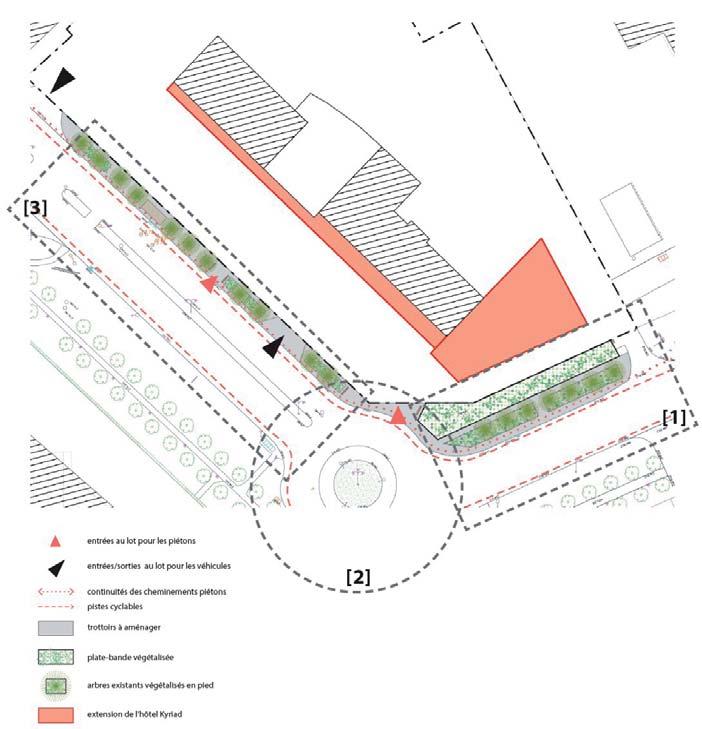

Trois situations urbaines concernent le projet d’extension de l’hôtel:
[1] sur l’avenue des Nations au Sud
[2] sur la parcelle voisine à l’Est
[3] sur le coeur d’ilôt au Nord
Le projet est situé en zone Uec, dans la ZAC Paris Nord 2 et à moins de 500m de la gare RER du parc des expositions.
- Chargé de projet au sein de l’agence Bres+Mariolle -
Maitre d’ouvrage : Ville de Sierentz et IBA Basel.
Equipe : Agence Bres Mariolle mandataire (Kevin Mariolle chargé d’étude) + Saprophites (paysagistes).
Programme : étude prospective de développement de la ville de Sierentz en Alsace (68) à l’horizon 2050 : schéma directeur, scénarios de développement urbain avec conservation des terres agricoles, identi fi cation des ressources, stratégie de développement avec perspectives d’évolution démographique, ateliers de concertations avec les habitants.
Date étude : 2019 à 2020
Superficie de l’aménagement : -
Montant Travaux : -
Honoraires : -
Mission : chargé d’étude, lots urbains et architecturaux
Description

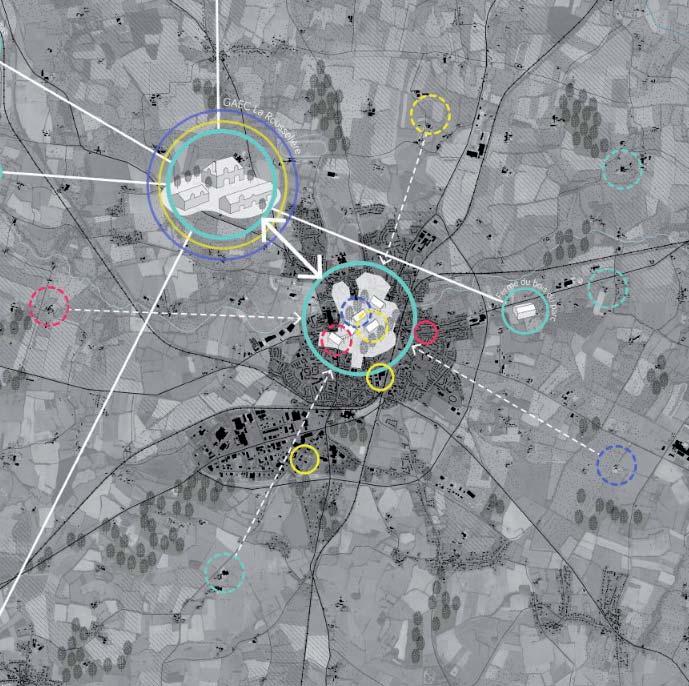

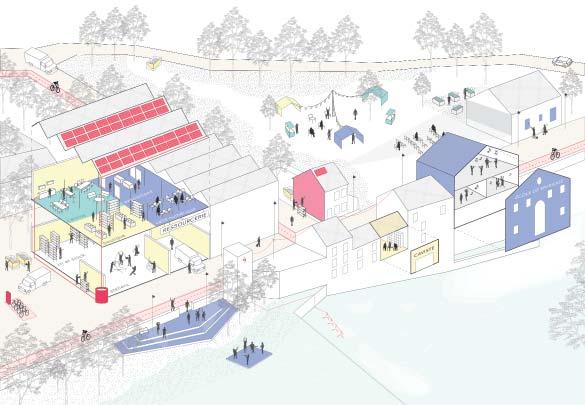

Sierentz fait partie du chapelet de bourgs et de villages qui s’égrènent le long de l’ancienne route nationale qui relie Mulhouse et Bâle.
Depuis l’après-guerre, Sierentz est en plein essor démographique: sa population a augmenté de 150% depuis cette époque, en raison notamment de sa situation frontalière avec la Suisse et l’Allemagne.
L’objectif est de faire de Sierentz un « modèle pour demain » en tant que référence pour les communes de taille moyenne situées en périphérie d’agglomération urbaine.
L’équipe municipale souhaite pouvoir assurer à Sierentz pour les décennies qui suivent une croissance qui réponde aux enjeux du développement durable en contribuant à la mise en oeuvre de la transition énergétique et à la lutte contre le changement climatique.

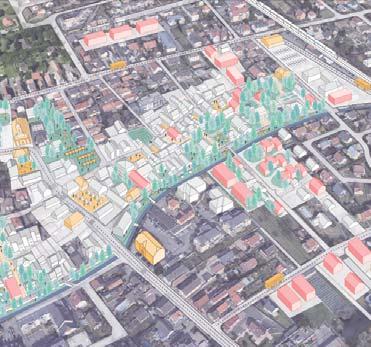

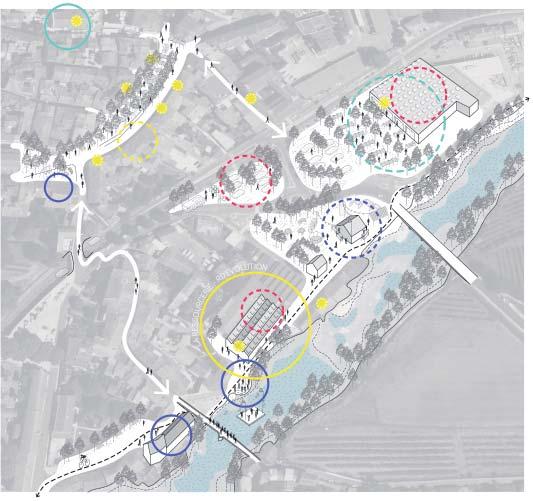

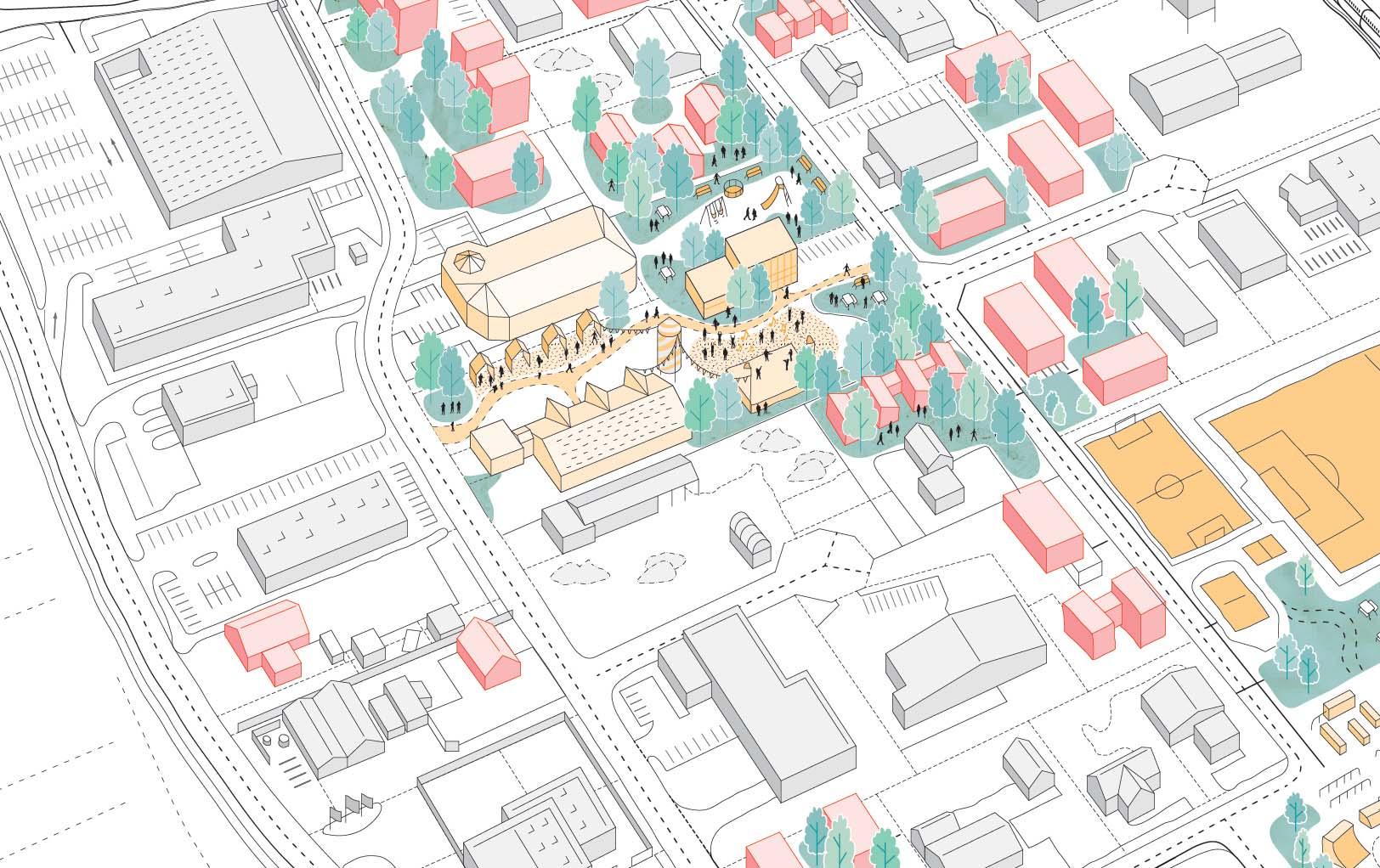

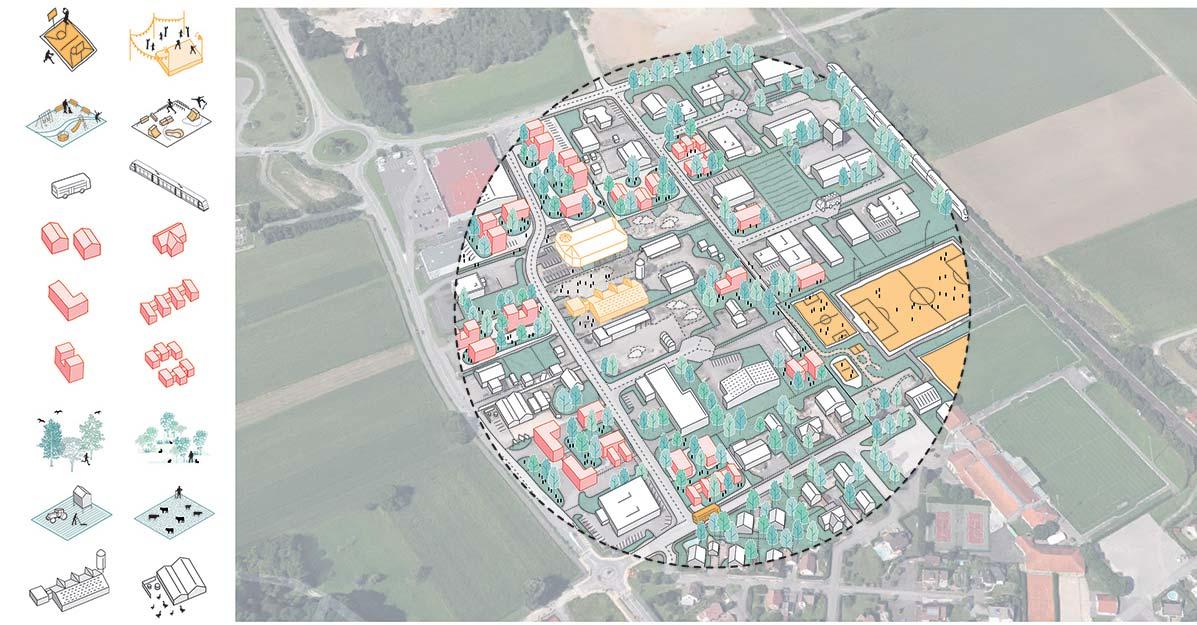

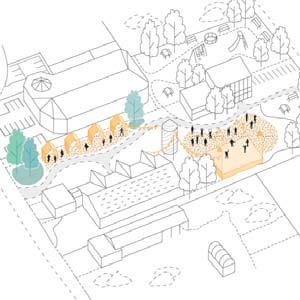

Le scénario Sierentz 2050 a fait l’objet d’une exposition interactive à la médiathèque de Sierentz qui a offert l’opportunité aux habitants de donner leur avis sur le projet et d’exprimer leurs priorités sur les actions proposées.
o r a avec des activitésculturelles,concerts expositions .
A
Ritcae rev
Association théatre Lespapysbricoleurs
Association cinéma
Bâtimentsacueillantdes activités,bureaux...
E n c o u r ag er l’im veaux services Créer de nouveau ires d e j eux
A ppel à pro /architectes pour réhabiliterleb iel. .
Traversée est-ouest
Scènepouraccueillirdes spectacles
Attirer des spectacles (ex festivaldejazz emporaires

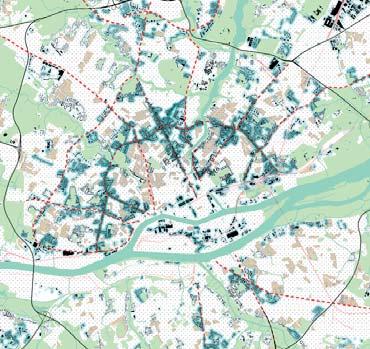

PLUMÉTROPOLITAINDENANTESMÉTROPOLE:TRAVAUXPRÉPARATOIRES
- Chargé de projet au sein de l’agence Bres+MariolleMaitre d’ouvrage : Nantes Métropole.
Equipe : Agence Bres Mariolle (Kevin Mariolle chef de projet) + Urban Eco (BE DD) + Bellenger-Blandin Avocats.
Programme : recherche sur l’esprit de la règle pour le PLUM de Nantes métropole, zonage, proposition de règlement, concertation avec les communes etc.
Date étude : 2015 à 2017
Rôle / mission : chargé d’étude, soutien technique lots urbains et architecturaux
Description Faire passer le projet avant la règle et privilégier la négociation à la réglementation. L’idée n’est pas nouvelle et réapparaît à chaque initiative visant à accélérer la production de logements. L’urbanisme de projet s’impose aujourd’hui comme un changement profond de la culture du projet urbain favorable à de nouvelles formes de gouvernance
Comment penser le territoire de demain dans une intelligence collective qui favorise la transversalité ?

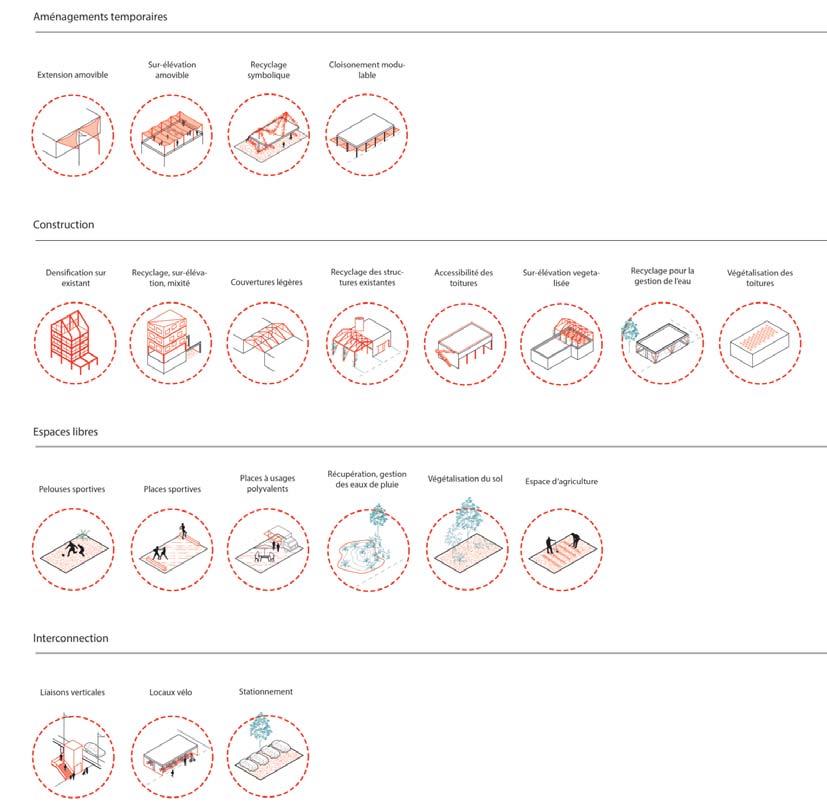

Boîte à outil.
STATIONNEMENT
VEGETATION
VOLUMES

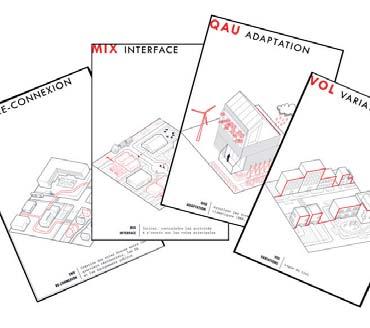

Boîte à outil. cartes explicatives et références à déplier
Carte à jouer par thèmes
Comment concevoir un document d’urbanisme ouvert, notamment au regard de la prise de conscience environnementales et des nécessaires réponses au regard des crises conjuguées (environnementales, sociales, démocratiques et économiques) ?
- Chargé de projet au sein de l’agence Bres+MariolleMaitre d’ouvrage : Nantes Métropole.
Equipe : Agence Bres Mariolle (Kevin Mariolle chef de projet) + Urban Eco (BE DD) + Bellenger-Blandin Avocats.
Programme : élaboration et rédaction de l’OAP de secteur Loire.
Date étude : 2015 à 2017
Rôle / mission : chef de projet chargé de la rédaction des OAP.

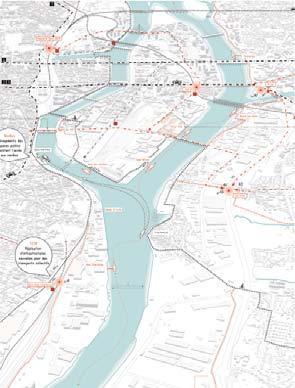

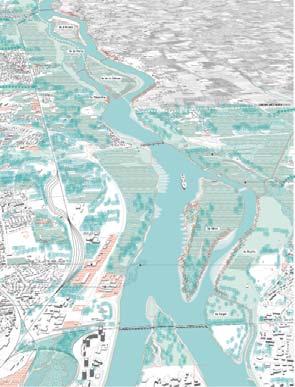

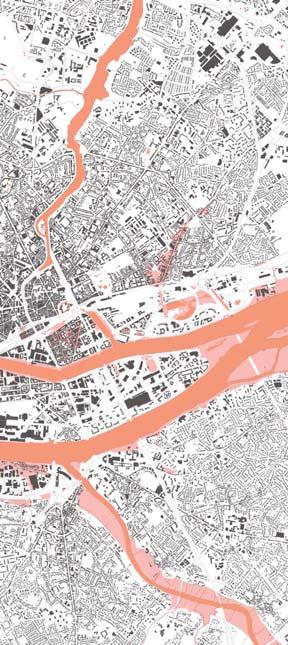

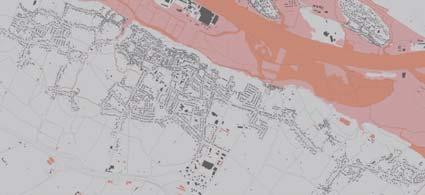

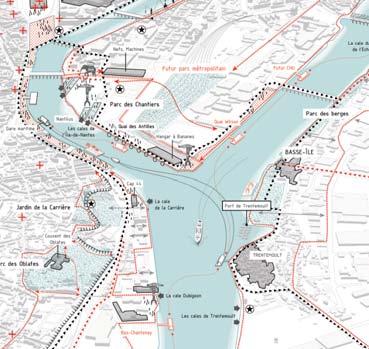

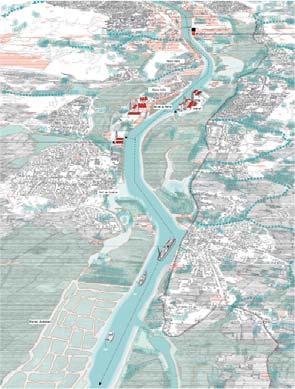

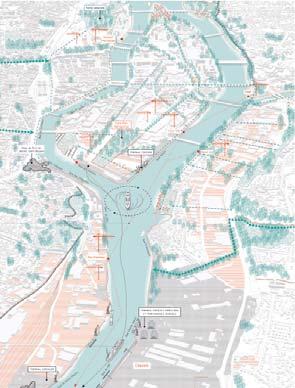

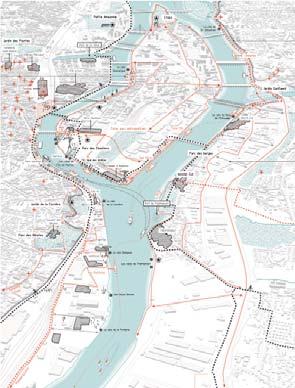

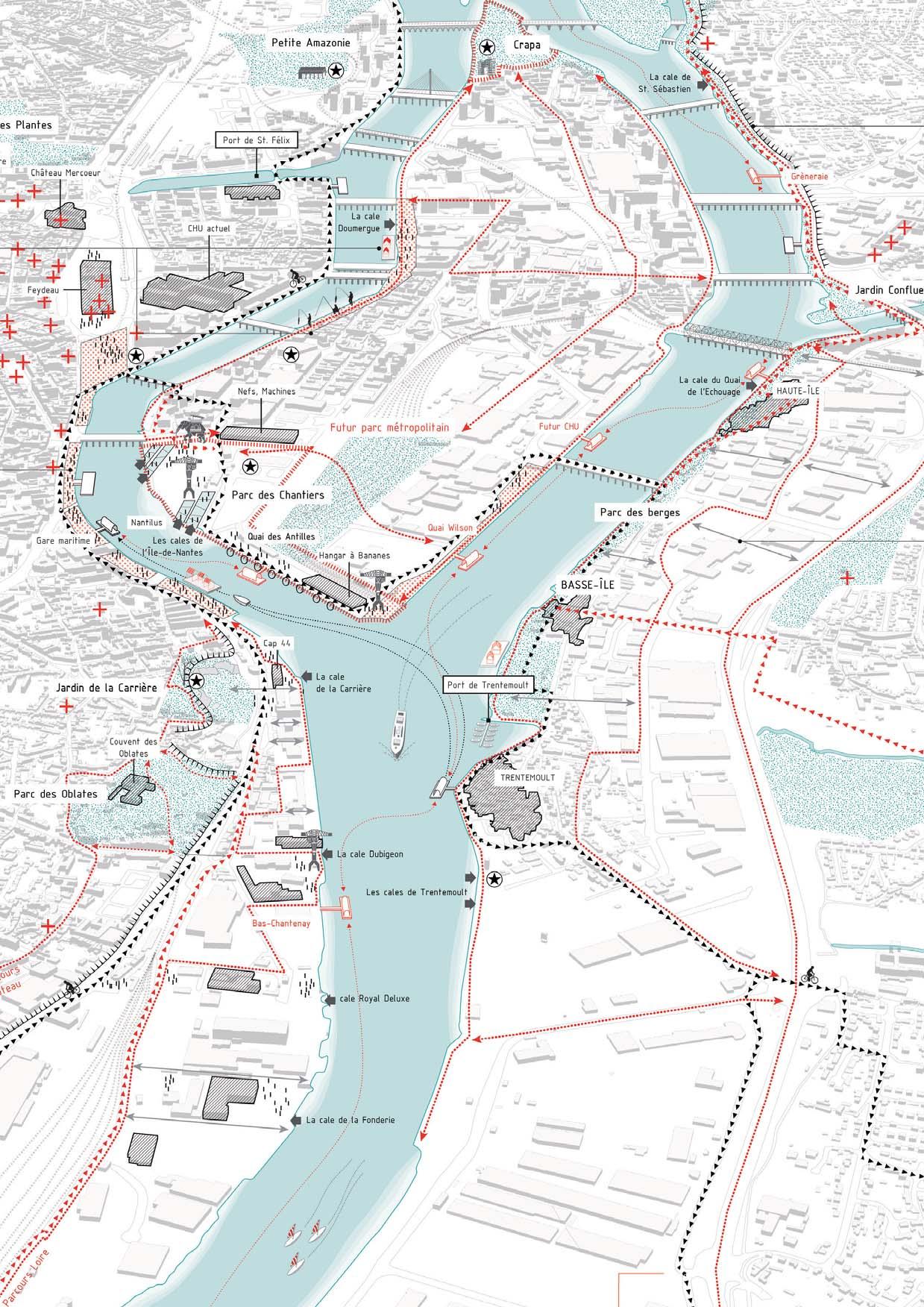

le PLUMÉTROPOLITAINDENANTESMÉTROPOLE:ORIENTATIOND
Description

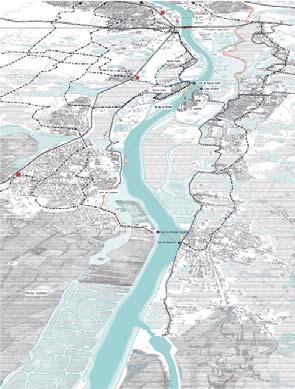

Au travers du grand débat « Nantes, la Loire et nous » les maires et les élus des 24 communes de l’agglomération avaient pour objectif de mobiliser l’expression des citoyens et des acteurs autour et pour la Loire. Suite à ce grand débat citoyen, Nantes Métropole et ses 24 communes prennent 30 engagements pour la Loire. L’objectif de cet OAP est de spacialiser ces projets, les organiser en quatre grande thématique a fi n de donner à voir et de dé fi nir une cohérence d’ensemble des aménagements des bords de Loire.
Programme laboration L’Orientation d’Aménagement et de Programmation Thématique, LOIRE. .
Thème 1: Loire, source de plaisirs et de promenades

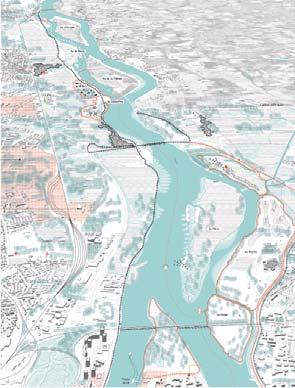

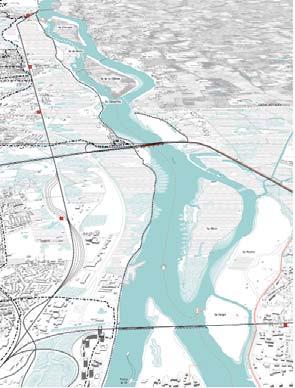

Secteur 1: Loire Amont
Secteur 2: Centralité Métropolitaine

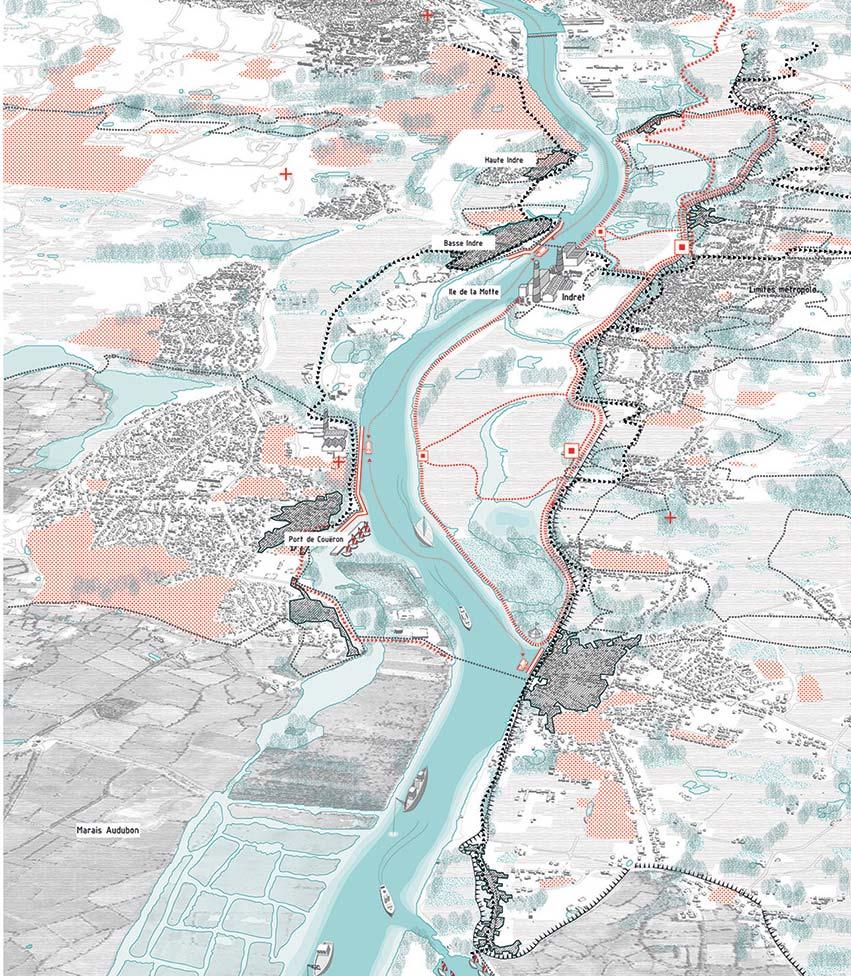

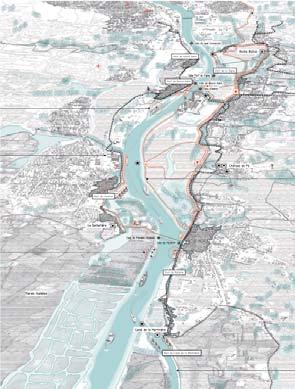

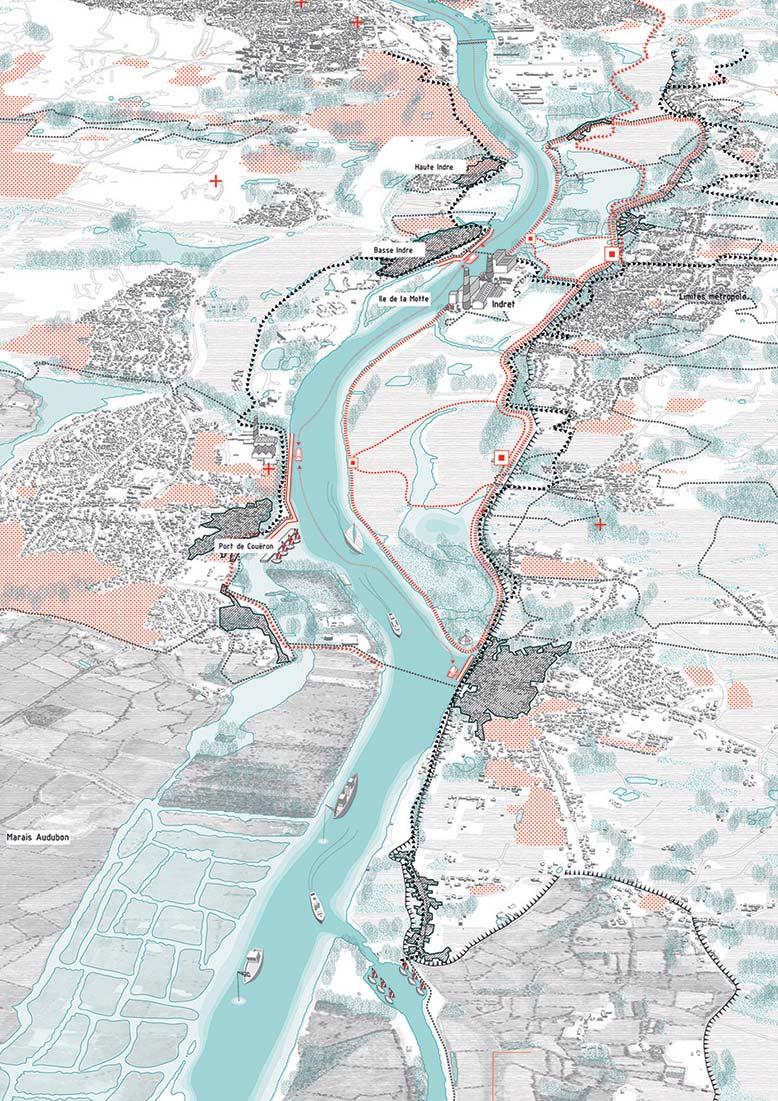

Secteur 3: Loire Aval
Thème 2: De nouveaux paysages en bord de Loire
Thème 3: Loire, patrimoine écologique, support de développement économique
Thème 4: Mobilités, une Loire plus accéssible et franchissable
- Chargé de projet au sein de l’agence Bres+MariolleMaitre d’ouvrage : Nantes Métropole.
Maitre d’oeuvre : Agence Bres Mariolle (Kevin Mariolle chef de projet) + Urban Eco (BE DD) + Bellenger-Blandin Avocats.
Programme : élaboration et rédaction des OAP: - OAP thématique Climat, Air et Energie.
- OAP thématique Trame Verte et Bleue et Paysage (TVBP).
Date étude : 2015 à 2017
Rôle / mission : chef de projet chargé de la rédaction des OAP.

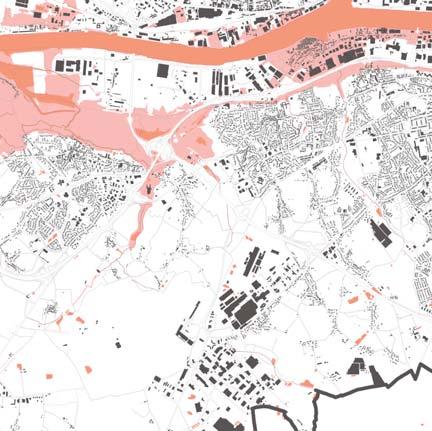

OAP T RAME VERTE ET BLEUE ET PAYSAGE
OAP C LIMAT A IR É NERGIE

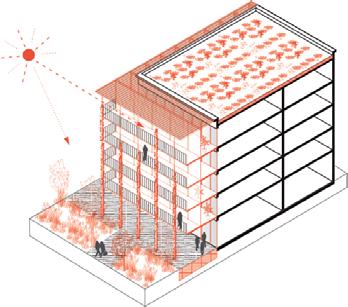

CAE - BIOCLIMATIQUE BÂTI

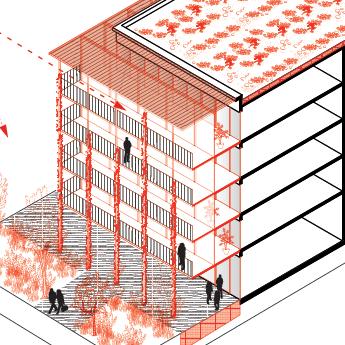

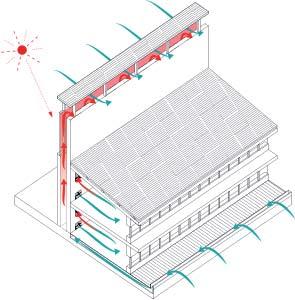

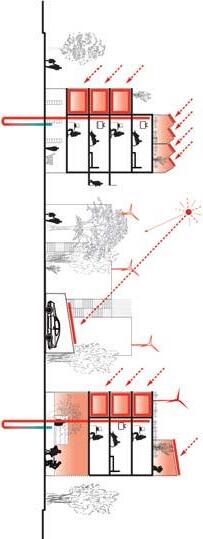

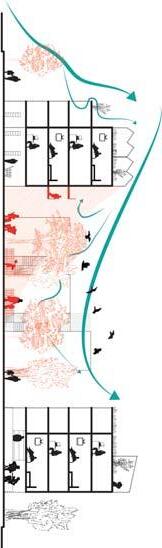

THERMO CIRCULATION: intégrer des dispositifs qui améliorent la circulation naturelle des bâtiments (type cheminée solaire...).
CAE - ÉNERGIE
BÂTI EXISTANT
2
Privilégier des rénovations qui favorisent des usages du logement
Agence Bres+Mariolle C
CAE

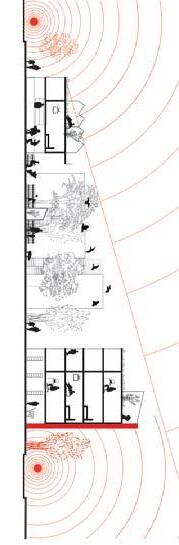

BIOCLIMATIQUE - BÂTI 3

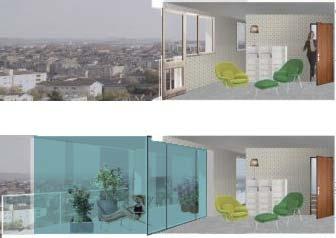

Favoriser l'intégration de volumes climatiques, espaces non chauffés (serres, vérandas, jardins d’hiver, coursives, atriums, double peau, enveloppes, garages, célliers….), support d’usages et d’activités plus proches du climat et de l’environnement extérieur direct.
C Agence Bres+Mariolle C
- Chargé de projet au sein de l’agence Bres+MariolleMaitre d’ouvrage : Nantes Métropole.
Equipe : Agence Bres Mariolle (Kevin Mariolle chef de projet).
Programme : élaboration et animation d’ateliers participatifs avec les habitants en phase de préparation du PLU Métropolitain de Nantes Métropole.
Date étude : 2015 à 2017
Rôle / mission : chef de projet chargé de l’organisation des ateliers.
Description
Ateliers participatifs en accompagnement de l’élaboration des OAP Loire, Climat-Air-Energie et Trame Verte et Bleue et paysage dans la cadre de la rédaction du PLU Métropolitain de Nantes Métropole.
- Fabrication de maquettes, plans à grande échelle;
- Conception d’outils de concertations ludiques;
- Jeux pour tester les règles de PLU avec les élus, promoteurs privés et habitants.
Fond de plan, Axe paysager
longueur: 15m, éch 1/1000,
Boîte à outil.
cartes explicatives et références à déplier
Boîte à outil.
textures, végétation, bande de couleur et personnages.
Cartes à jouer par thème
Boîte à outil VOLUMES
Boîte à outil VEGETATION
Boîte à outil STATIONNEMENT

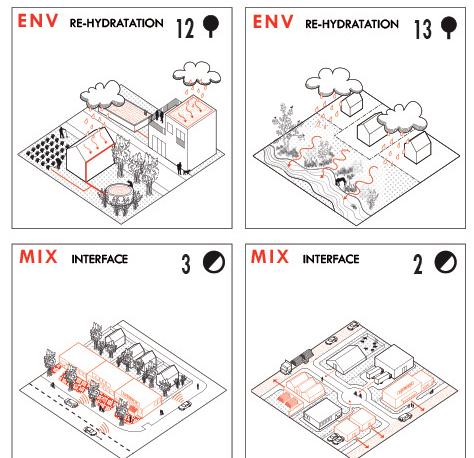

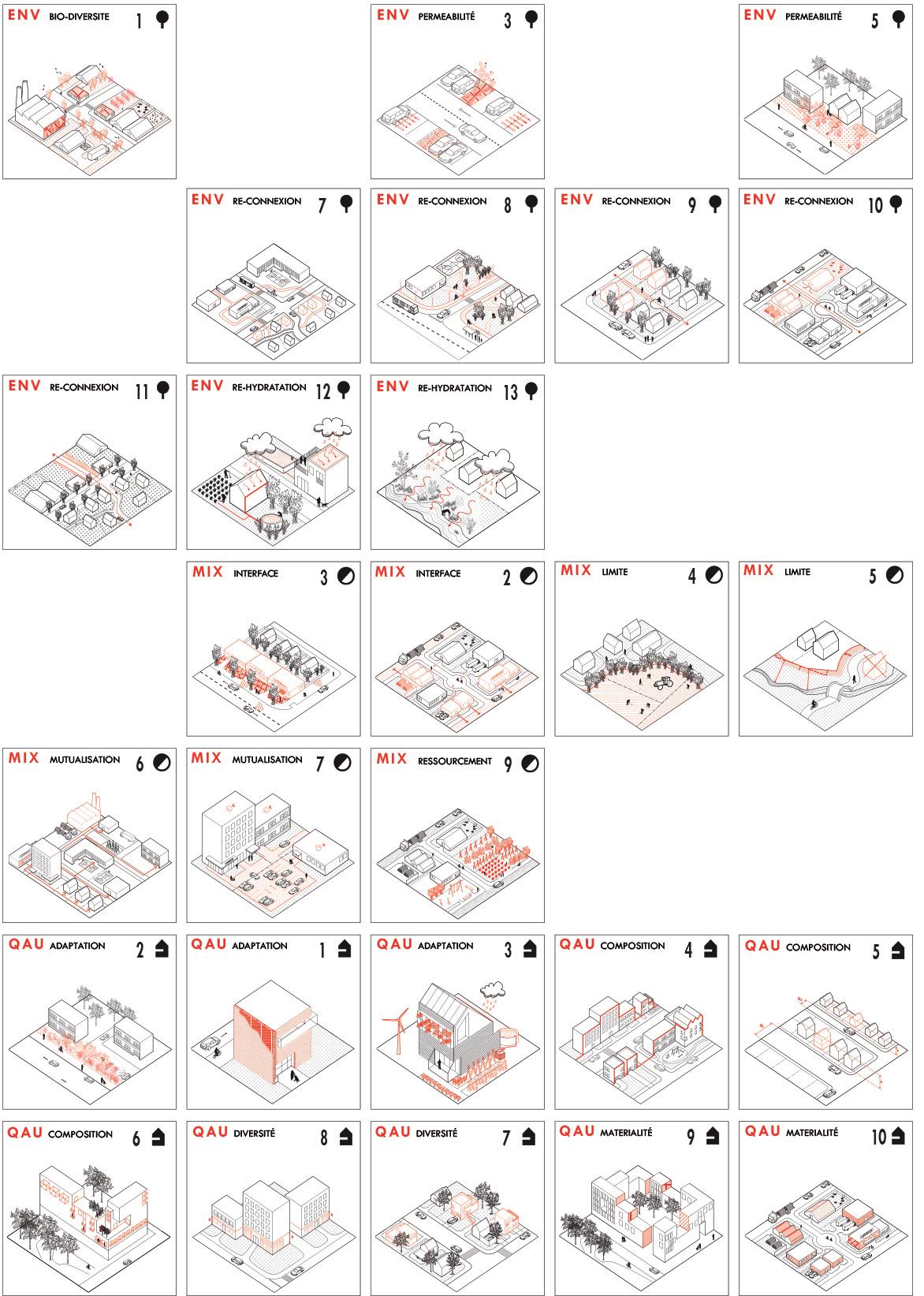

Carte de jeu de la transformation par thèmes

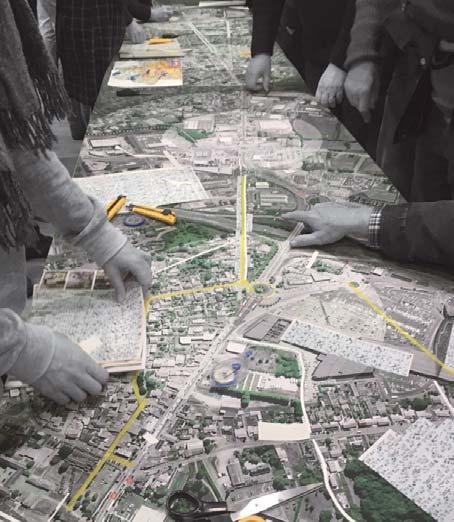

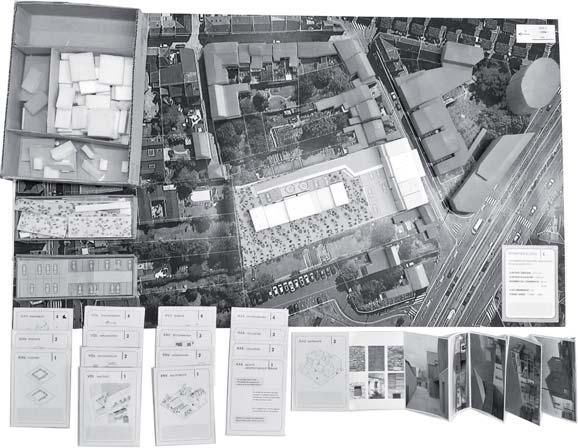

Ateliers avec les élus autour de maquettes C Agence Bres+Mariolle C
Point de départ: situation actuelle, à transformer
Carte à jouer avec références à déplier

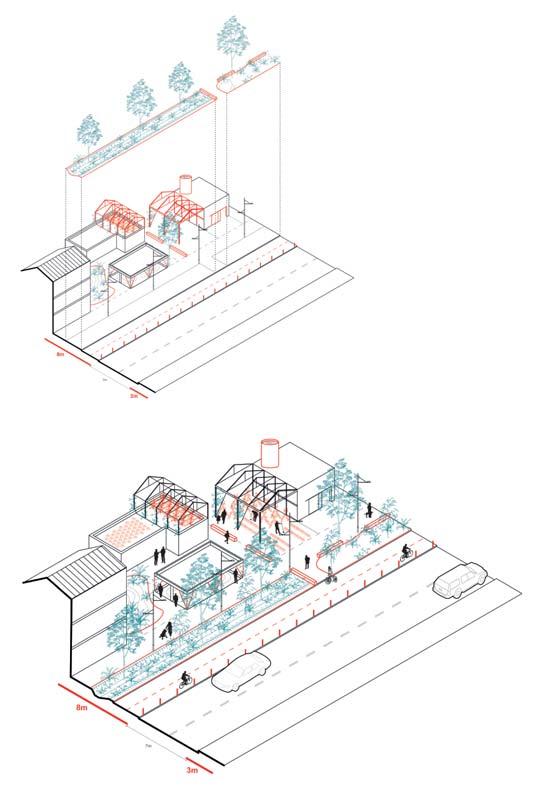

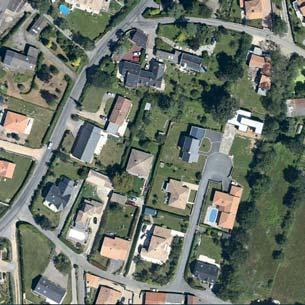

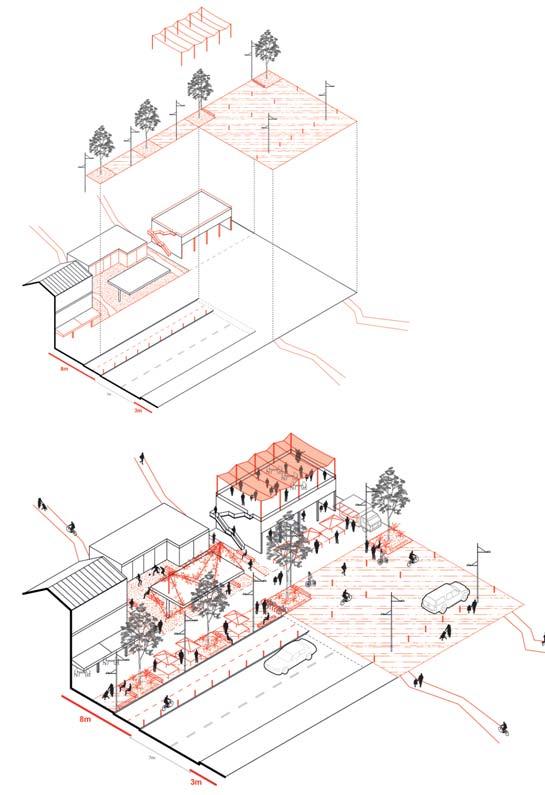

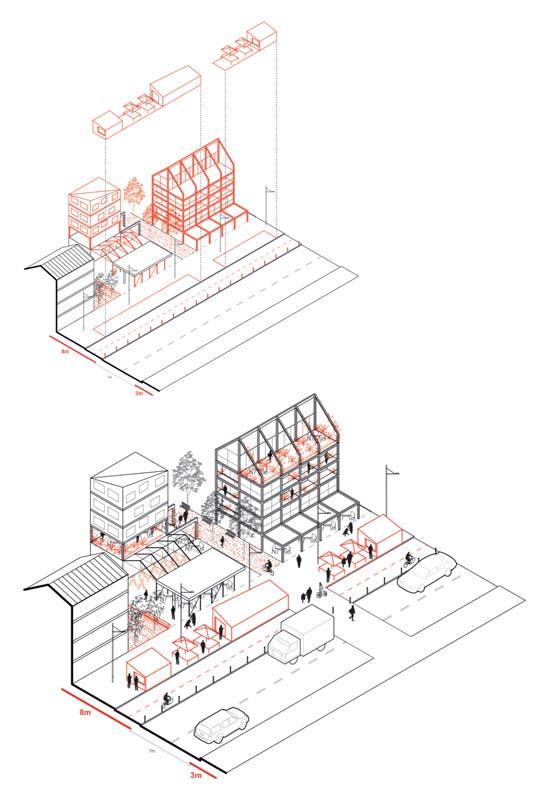

SITUATIONS - TYPE : densifier les hameaux et les bourgs de la métropole
- végétalisation en continuité de la trame historique.
- production d’énergie renouvelable
- rétention des eaux: en toiture, infiltration en pleine terre
- récupération et réutilisation de l’eau dans des citernes
- aménagement d’agriculture de proximité
- densification du bâti dans une logique de diversité et de compacité.
- formes architecturales adaptées au climat, orientation,
- prolongement de l’impasse en circulation douce.
- redécoupage de la parcelle, conservation d’un cœur d’îlot végétal.
Exemple de densification d’une parcelle aprés travail sur maquette avec des habitants.
Travaux de recherche auxquelles a participé Kevin Mariolle en tant que auteur, illustrateur ou cartographe.
“Le local déployé - Les campagnes au prisme de l’écologie” aux éditions PUCA, novembre 2022, 1 Vol.
Auteurs : Béatrice Mariolle et Antoine Brès.
Rôle / mission : contribution aux cartographies et illustrations.
Problématique
Un foisonnement d’activités liées à la transition écologique émerge dans les campagnes, hors des villes de plus de 20000 habitants. Dans ces espaces ruraux ou périurbains, les acteurs qui les portent revendiquent la volonté d’expérimenter à l’échelle locale des solutions concrètes. En mettant en tension le local et la transition écologique, cette démarche exploratoire, ébauche un premier inventaire thématique de ces activités en appréhendant leur déploiement spatial en même temps que les solidarités et les coopérations en réseaux dont elles sont porteuses. Elle donne aussi à voir leur impact constaté et potentiel sur la redynamisation de la vie locale des petites villes, bourgs et villages, et sur l’occupation de leur patrimoine bâti et paysager.

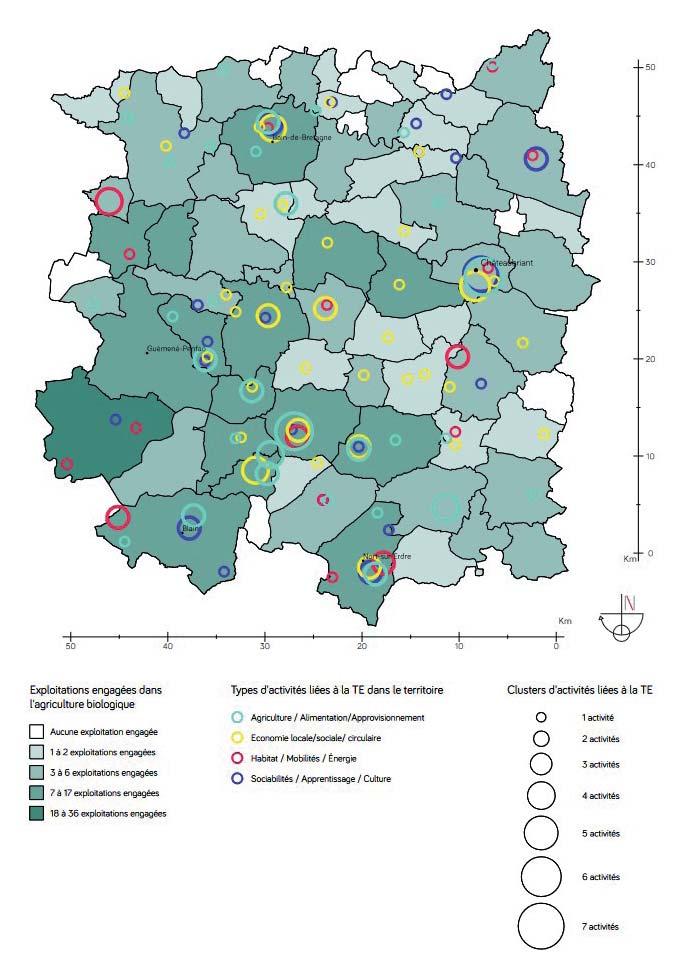

Extrait : granulométrie et type d’activité, Bretagne - Pays de la Loire

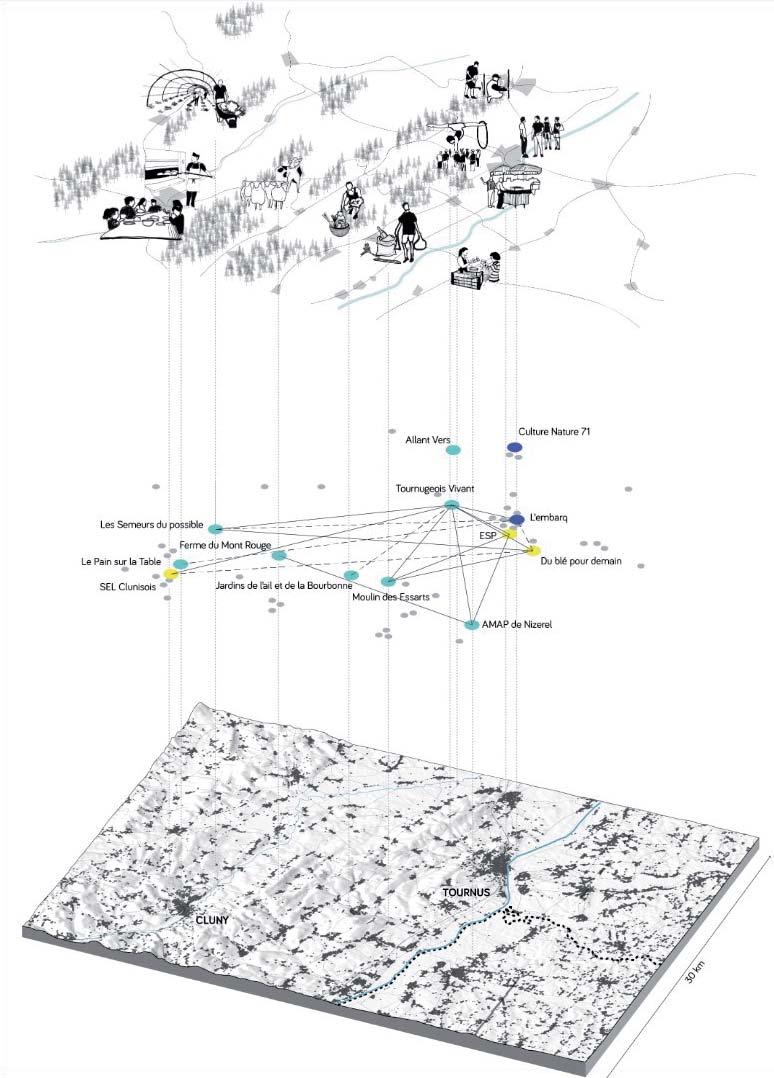

Extrait : réseau des activiés, site en Bourgogne

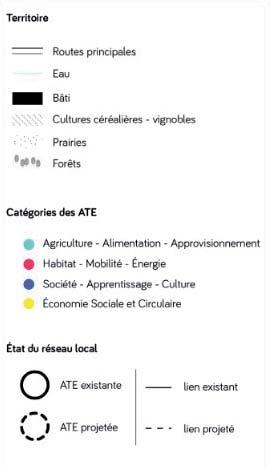

Extrait : réseau des ATE, échelle locale
Spatialisation et nouvelle mise en réseau, échelle du bourg.
Spatialisation et mise en réseau, échelle du quartier et du bâtiment.
Dix tronçons de routes départementales traversant la Seine-Saint-Denis ont été sélectionnés par plusieurs groupes d’experts (chercheurs, urbanistes, artistes, designers, architectes, doctorants et étudiants en architecture, lycéens) suite à une consultation internationale sur le devenir de ce territoire du Grand Paris à l’horizon 2030. Ces dix tronçons vont devenir l’objet, à la fois d’analyse – que représentent ces morceaux de route pour les riverains, les passants, les cyclistes et les automobilistes qui les fréquentent, quelles sont leurs ambiances, leurs rôles, … ? – et de prospective – quelles propositions peuvent être mises en place a fi n que ces lieux de passage deviennent, dans un futur proche, des lieux de vie ? A partir d’un regard différent sur ces routes départementales – oh combien denses, en mouvement et en tra fi c automobile – une ré fl exion se met en place et en actions. Elle porte sur “l’intensité” entre l’homme, ses formes bâties, et le territoire habité. PUBLICATION : «ECOLOGIE RIVERAINE:
«Ecologie Riveraine: La Seine Saint Denis à l’horizon 2030» aux éditions de la Commune, 2023.
Auteurs : Cyrille Hanappe, Béatrice Mariolle et Cristiana Mazzoni
Rôle / mission : illustrations.
Problématique

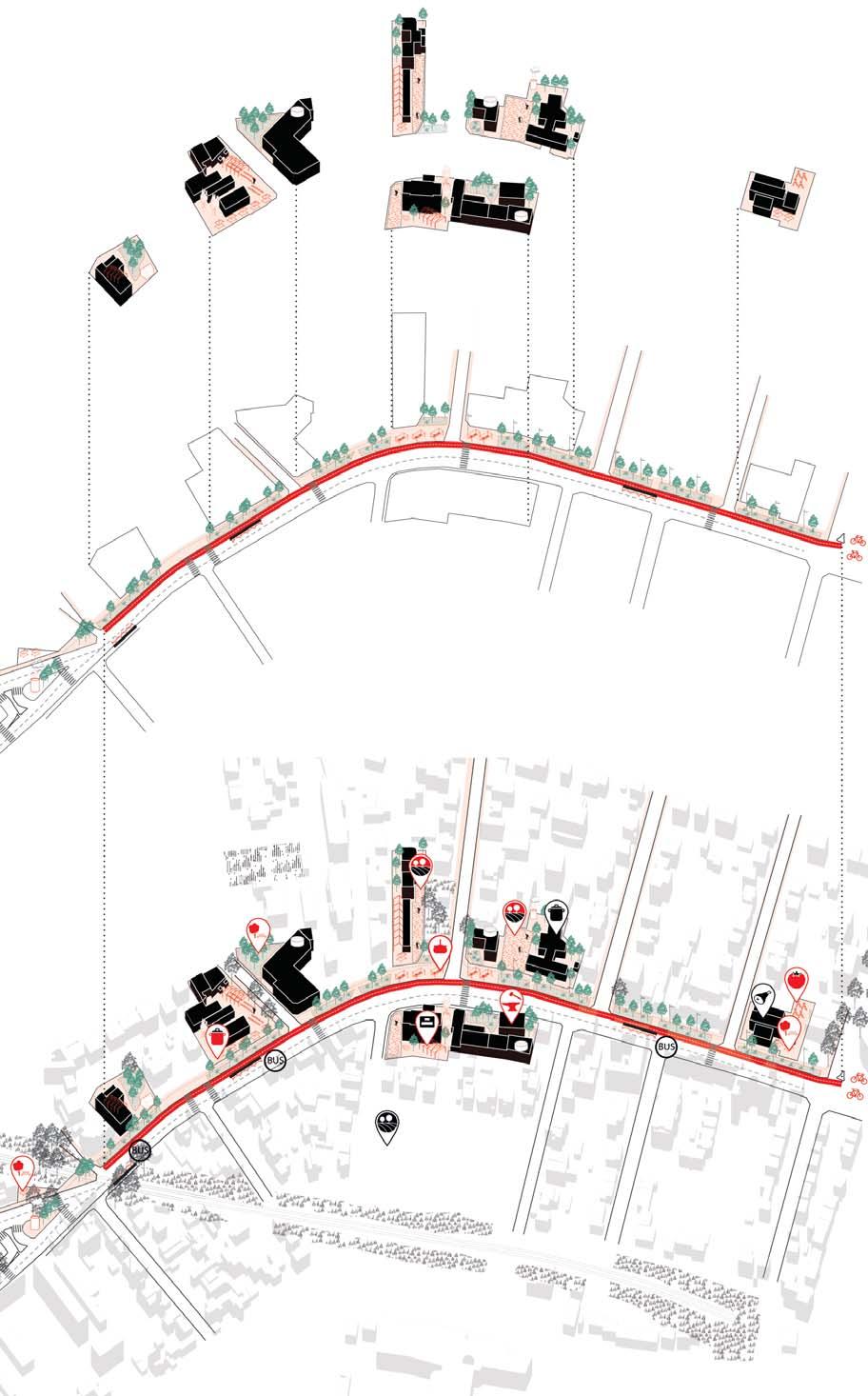

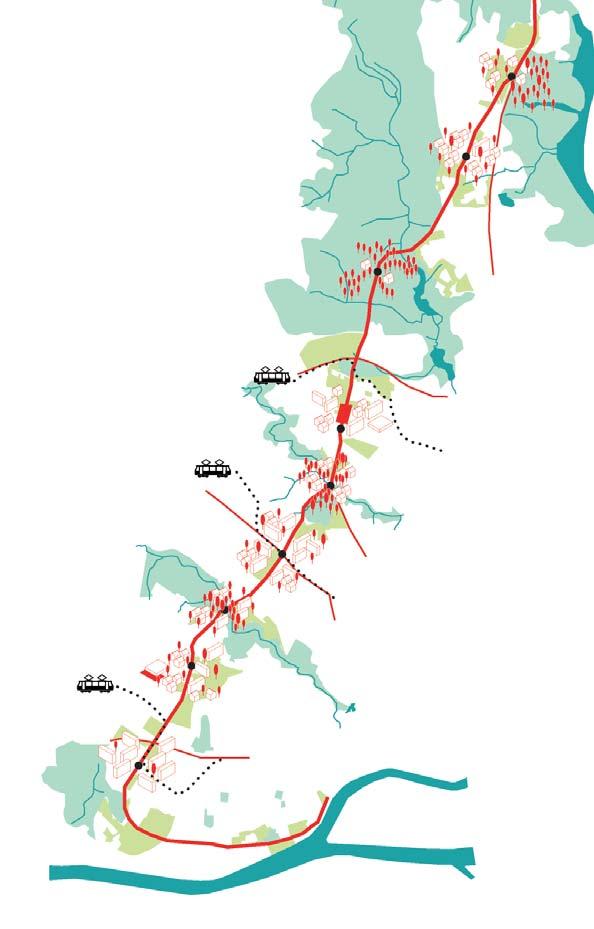

Mutation d’une rive Construction
Mutation d’une rive Vestibules Urbains
Mutation d’une rive TVBP
Mutation d’une rive Interconnections
