Det här är Airam

Vi har jobbat med ljuskällor och belysningsprodukter sedan 1921. Med stark förankring som finskt familjeföretag har vi sedan starten jobbat med utveckling, produktion, sourcing och marknadsföring av ett omfattande sortiment av belysningsarmaturer, ljuskällor och fritidsprodukter, för såväl konsument som proffs.

Airam’s ledord är prisvärda, genomtänkta och installationsvänliga produkter som inspirerar till rätt ljussättning, på rätt plats, i såväl offentliga rum som i privata bostäder.

Verksamheten i Sverige startade redan 1974 då under företagsnamnet EGMA AB med basen i Häradsbäck i Småland. Under många år var vi generalagent för MEGAMAN som anses som pionjärer inom LED-belysning.

År 2011 förvärvade AIRAM OY den svenska verksamheten och 2015 byter vi även företagsnamn till AIRAM AB.

Här i Sverige har vi vårt huvudkontor placerat i Årsta och med lokala säljkontor på flera orter i landet. Vi är ett starkt och växande företag som sätter kundservice främst och vi hjälper gärna just dig med rätt lösning och om du har

specialförfrågningar! Den svenska personalen har idag kollektivt över 170 år i belysningsbranschen och vi delar gärna med oss av vår erfarenhet.

Något som kanske också kan vara värt att veta är att vi också har mer än 27 produktfamiljer förberedda för Casambi, fullsortiment ljuskällor och många nya produkter, för proffs och konsumenter, som lanseras löpande under året!

Vi gör belysningen lätt

Vi på Airam har jobbat med belysning och ljuskällor i 100 år. Våra produkter är konstruerade för nordiska förhållanden, vilket har medfört utmärkta produktfördelar såsom, funktionell design, enkel installation samt tydliga förpackningar med enkla monterings- och bruksanvisningar.

Vi ser fram emot att du hör av dig!

Armaturer för proffs 2023 | 3
IP21 IP20 IP65 IP20 & IP65 IP20 & IP65 IP65 IP65 Casambi Ready Dali ActiveAhead Tunable White RGB Night Dim Lumino 12 IP20/44 IP20/44 IP20 & IP65 IP20 & IP65 IP65 IP20/44 IP44 IP44 IP20 IP23 IP65 IP43 Lumi Duo 13 Lumi 14 Nero 15 Fenix Duo 16 Bruno 17 Sono 18 Orbit 19 Ronda 20 Kubo 21 IP44 IP44 IP44 IP54 IP44 IP20 IP20 IP21 IP65 IP44 IP54 Handy 22 Saunaled 23 Spa Ancona 27 Apus 12V 30 Norma 12V 32 Ambiance 24V 33 Coloris 24V 35 Rigel 230V 36 Rigel Flex 230V 38 Linear 39 Strömkällor och dimningsapparater 40 Slim Duo Tilt 66 Cio Multi 67 Slimline 7 44 Slimline 7 Optical 45 Slimline 7 R 46 Slimline 8 Wide 48 Slimline 8 Wide R 49 Slimline 15 Wide 50 Ceiling 51 Corner 52 Profilen 53 Compact Fix 58 Compact Tilt 60 Compact Outdoor 61 Cosy Fix 62 Cosy Tilt 63 Slim Duo Fix 65 Cio Multi tillbehör 68 Flat R Duo 69
Flat Sq 70 Planex 71 Drop 72 Carol 73 Compact Mini 74 Compact Mini tillbehör 75 IP20/44 IP20/44 IP20/44 IP44 4 | Armaturer för proffs 2023 Armaturer för bostaden LED-lister och strömkällor LED-monteringslister Downlights
Airam portfolio

Armaturer för skensystem

IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP23 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20/44 IP20/44 IP20 IP40 IP40 IP65 IP65 IP54 IP65 IP20 IP65 IP66 IP66 IP66 IP66 IP20 IP44 IP44 IP44 IP20 IP65 IP65 IP66 IP66 IP66 IP66 IP65 IP65 Casambi Ready Dali ActiveAhead Tunable White RGB Night Dim Beam 80 Spot-On 83 Spot-On P 84 Target M 85 Target L 87 Vario 90 Vario D/I 91 Vario P 93 Office 94 Office P 96 Office D/I 98 Tradi 100 Naos 101 Profi L 102 Arel 103 Arel D/I 104 Eval 105 Sport 106 Fly 107 Puck 108 Ballo 110 Plano 114 Plano Pro 116 Plata 118 Plateia Q 122 Plateia Q Sky 124 Module 126 Medic 128 Clean 129 Best Clean 131 Ebba 132 Softy 134 Airaline Eco 138 Optimus 140
Keto 141 Keto Pro 142 Base 143 Tri-Proof 144 Fresa 145 Futura PC 146 Futura NB 148 Futura Abs 149 Futura Max 150 Futura Ex 151 Futura RST 152 Led Housing 153 Led Housing Basic 154 Highbay Lite 156 Led Housing ABS 155 Highbay 157 Armaturer för proffs 2023 | 5
Airam portfolio
Ytmonterade och pendlade armaturer Infällda armaturer Industriarmaturer

Stolparmaturer och Floodlights

IP66 IP66 IP66 IP66 IP66 IP66 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP55 IP65 IP65 IP65 E27 E27 E27 E27 E27 E27 E27 Casambi Ready Dali ActiveAhead Tunable White RGB Night Dim
Cestus R Eye 196 Cestus H Eye 197 Cestus V Eye 198 Kappa 199 Kappa H 200 Kappa V 201 Vino Duo 202 Vino 203 Plaza 164 Moon 165 Puistoprisma 166 Route 168 Noppa Flat 204 Noppa Cube 205 Brick Double 206 Brick Double Wide 207 Blitz M 208 Blitz M Double 209 IP66 IP65 IP55 IP55 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP55 IP65 IP65 IP65 IP65 IP65 Flood 169 Olympos 172 DM4 Stelo 174 Greta Big 176 Ares 177 Kartano Trumpet Pole 178 Kartano Bollard179 Kartano Pole 180 Kartano Pole Twin 181 Flen Bollard 183 Park Bollard 184 Kallio 185 Käpylä Bollard 187 Installationstillbehör 188 Halo 192 Halo Eye 193 Circle 194 Cestus R 195 Greta Mini 175 Boulevard 163 Atlas 162 6 | Armaturer för proffs 2023 Fasad- och nummerarmaturer Pollare
Airam portfolio
IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 Airam
IP44 IP44 IP44 IP44 IP44 IP54 IP54 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP65 IP65 GU10 GU10 GU10 GU10 GU10 GU10 GU10 GU10 E27 E27 E27 E27 E27 E27 GU10 GU10 Blitz M Ceiling 210 Blitz Sq M 211 Blitz Sq M Double 212 Blitz Sq M Ceiling 213 DM4 214 DM4 Double 216 Olivia 217 Olivia Double 218 Dora 219 Dora Double 220 Line 221 Line Double 222 Lid Big 223 Lid Mini 224 Näsby Double 228 Nora 230 Alppila Tilt 231 Alppila 232 Alppila Double 234 Alppila Double XL 235 Alppila Double XL-W 237 Sund 238 Sund Double 239 Sala Double 240 Flen Beam 241 Flen 242 Park 243 Arvika 244 Kartano Trumpet 245 Kartano Down 246 Kartano Up 247 Käpylä 249 Holm 250 Holm 3Eye 251 Armaturer för proffs 2023 | 7 Utomhusarmaturer
portfolio
Fasad- och nummerarmaturer
Sätt ljuset i arbete. 8 | Armaturer för proffs 2023
Interiörarmaturer Utomhusarmaturer Armaturer för bostaden 11 LED-lister och strömkällor 29 LED-monteringslister 43 Downlights 57 Armaturer för skensystem 79 Ytmonterade och pendlade armaturer 89 Infällda armaturer 113 Industriarmaturer 137 Stolparmaturer och Floodlights 161 Pollare 171 Fasad- och nummerarmaturer 191 Utomhusarmaturer 227
10 | Armaturer för proffs 2023

Armaturer för bostaden

Lumino 12 Lumi Duo 13 Lumi 14 Nero 15 Fenix Duo 16 Bruno 17 Sono 18 Orbit 19 Ronda 20 Kubo 21 Handy 22 Saunaled Sq 23 Saunaled V 25 Saunaled H 26 Spa Ancona 27 Armaturer för proffs 2023 | 11 Armaturer för bostaden

• •

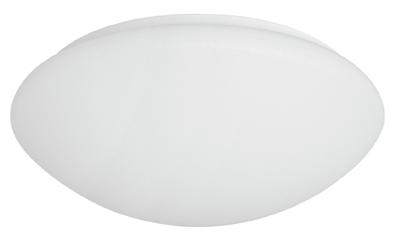

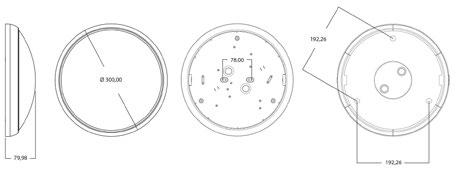

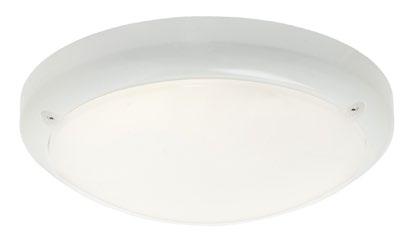

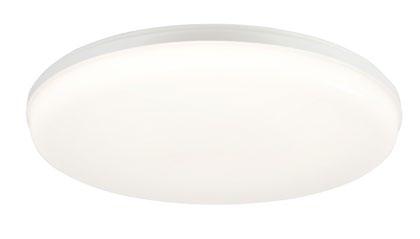

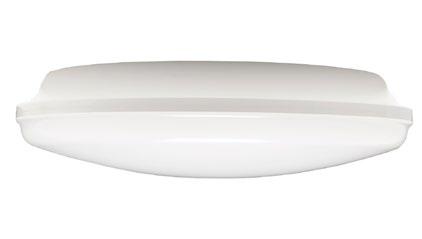

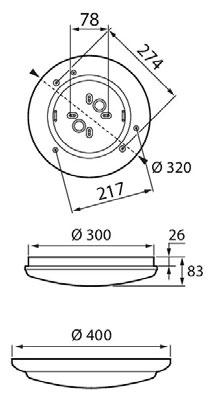

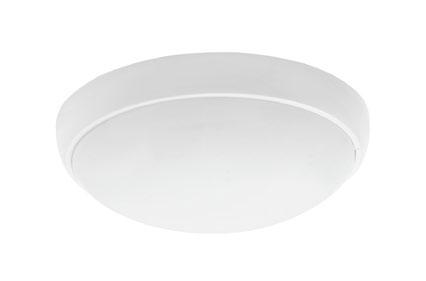

Lumino

Lumino är en kompakt, högkvalitativ och hållbar universalarmatur för bostadshus och offentliga platser. Armaturens utseende är modernt och ljuset den ger är enhetligt och högkvalitativt. Tack vare sin låga struktur passar armaturen elegant och diskret in i olika utrymmen och interiörer. Armatur är lämplig för vägg- och takinstallationer inomhus och utomhus i trapphus och offentliga utrymmen. Tack vare IP44-klassen kan du även installera armaturen i badrummet och andra fuktiga utrymmen. Armaturen har två färgtemperaturer. Du kan välja mellan två storleksalternativ och en sensorversion från båda storlekarna.

• Stomme och kupa av UV-stabiliserad polykarbonat.

• Vit RAL 9003.

• Skyddsklass II.

• Tak- och väggmontering utanpå infälld.

• Vidarekoppling: on/off 3 x 1,5/2,5 mm2

Sensor-modeller 4 x 1,5/2,5 mm2.

• Monteringshöjd 1,5–6 m.

• Två storlekar: Ø 300 och 400 mm.

• Färgtemperatur 3000 K/4000 K, kan bytas i armaturen.

CRI > 80/Ra > 80.

• IP44.

• IK10.

• Fast LED

• 300-modell: 12 W 1100 lm / 15 W 1500 lm.

• 400-modell: 17 W 1800 lm / 25 W 2500 lm.

• Alla storlekar finns med on/off- och Sensor-modeller.

• Omgivningstemperatur on/off -30 … 25 °C, radar -20 … 25 °C.

• Livslängd L70B50 100 000 h (Ta25°C).

• Livslängd L80B10 80 000 h (Ta25°C).

• Livslängd L90B10 50 000 h (Ta25°C).

• -30 °C ta 12 | Armaturer för proffs 2023
Lumino on/off E-NR KOD W LM 7509298 A1LUKA 300 IP44 15W 830/840 PCO WH 15 1500 7509300 A1LUKC 400 IP44 25W 830/840 PCO WH 25 2500 Lumino radar E-NR KOD W LM 7509299 A1LUKB 300 IP44 15W 830/840 RA PCO WH 15 1500 7509301 A1LUKD 400 IP44 25W 830/840 RA PCO WH 25 2500 • I lager

Lumi Duo

Lumi Duo är en mångsidig och flexibel serie universalarmaturer med ändringsbar färgtemperatur och effekt. Du kan välja mellan en mängd olika storlekar och styralternativ för att passa ditt objekt. Lumi Duoarmaturen har bra frostbeständighet, -30 °C. Armaturen lämpar sig för vägg- och takinstallation inomhus och utomhus i korridorer, trappor och fuktiga utrymmen i offentliga utrymmen och i bostadshus. Den stöttåliga armaturen kan ytmonteras eller monteras delvis infälld med hjälp av medföljande monteringsjärn. Installationen går snabbt tack vare lysdioderna på ytterkanterna och den enkla monteringen av kupan. Armaturen har fjäderklämmor och kan förses med utanpåliggande kablage och vidarekoppling. Vit dekorram som tillbehör.

• Stomme och kupa av UV-stabiliserad polykarbonat.

Vit RAL 9003.

• Skyddsklass II.

• Tak- och väggmontering utanpå eller delvis infälld.

• Vidarekoppling: On/off och Casambi 3 x 2,5 mm2. Sensor-modeller 4 x 2,5 mm2. Dali-modeller 5 x 2,5 mm2

• Monteringshöjd 1,5–4 m.

• Tre storlekar: Ø 250, 320 och 400 mm.

• Färgtemperatur 3000 K/4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80.

IP44.

• IK10.

• Fast LED, effekt kan ändras i armaturen.

• 250-modell: 5 W 500 lm / 9 W 750 lm.

• 320-modell: 10 W 1000 lm / 17 W 1500 lm.

• 400-modell: 17 W 1700 lm / 28 W 2500 lm.

• Alla storlekar finns med on/off- och Sensor-modeller. 320och 400-modeller finns med Dali (tryckknapps 230V) och Casambi.

• Sensor-modellerna fungerar enligt mikrovågssensorprincipen (5,8 GHz) och är lämpliga för master/slav (M/S)-installation, vilket tillåter användning av upp till 10 slavarmaturer.

Omgivningstemperatur:

• On/off-modeller -30 till 25 °C. Radar-, Dali- och Casambimodeller -20 till 25 °C.

• Livslängd L70B50 50 000 h (Ta 25 °C).

• Strömkällans livslängd 50 000 h.

-30 °C ta Armaturer för proffs 2023 | 13 Armaturer för bostaden
• • • • • • • Lumi Duo tillbehör E-NR KOD 7508346 A1LUMG Dekorativ ring 250 WH Duo 7508347 A1LUMH Dekorativ ring 320 WH Duo 7508348 A1LUMI Dekorativ ring 400 WH Duo Lumi Duo E-NR KOD W LM 7508340 A1LUMA 250 IP44 9W 830/840 PCO WH 9 750 7508341 A1LUMB 320 IP44 17W 830/840 PCO WH 17 1500 7508342 A1LUMC 400 IP44 28W 830/840 PCO WH 28 2500 Lumi Duo sensor E-NR KOD W LM 7508343 A1LUMD 250 IP44 9W 830/840 RA PCO WH 9 750 7508344 A1LUME 320 IP44 17W 830/840 RA PCO WH 17 1500 7508345 A1LUMF 400 IP44 28W 830/840 RA PCO WH 28 2500 Lumi Duo Dali E-NR KOD W LM A1LUMB-DALI 320 IP44 17W 830/840 DA2 PCO WH 17 1500 A1LUMC-DALI 400 IP44 28W 830/840 DA2 PCO WH 28 2500 Lumi Duo Casambi E-NR KOD W LM A1LUMB-CA 320 IP44 17W 830/840 CA PCO WH 17 1500 A1LUMC-CA 400 IP44 28W 830/840 CA PCO WH 28 2500 Beställ produkt, • I lager
En vit dekorativ ram finns som tillbehör.

Lumi är en tak- och väggmonterad armaturserie i kapslingsklass IP44 för allmänbelysning i offentliga utrymmen och bostadshus. Användningsområden är korridorer, trapphus och badrum. Den stöttåliga armaturen kan ytmonteras eller monteras delvis infälld med hjälp av medföljande monteringsjärn. Armaturen har LED-lampor i ytterkanten och bajonettfästning i kupan, vilket gör den mycket lätt att montera. Förutom basmodellerna innehåller Lumi-serien olika slags sensorarmaturer, Dali-styrda modeller och ett brett utbud av Casambi- och Zigbee-versioner med trådlös belysningsstyrning. Armaturen är försedd med fjäderklämmor, kan förses med utanpåliggande kablage och vidarekoppling. Vit dekorram som tillbehör.

• Stomme och kupa av polykarbonat.

• Vit, RAL 9016.

• Tak- och väggmontering utanpå eller delvis infälld.

• On/Off-, Radar 10-100, Casambi- och Zigbee -modeller 3 x 2,5 mm2

• Sensorarmaturer (Radar och Pir) 4 x 2,5 mm2

• Dali-modeller 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Tre storlekar: Ø 250, 320 och 400 mm.

• Färgtemperaturer 3000 K och 4000 K.

• IP44.

• IK10.

• Fast LED:

• 250-model: 6 W / 500 lm.

• 320-model: 12 W / 1000 lm.

• 420-model: 18 W / 1700 lm.

• Lumi 250-model finns som On/Off, Radar och Dali-version.

• Lumi 320-model finns som On/Off, Radar, Radar 10–100, Pir, Dali, Casambi och Zigbee-version.

• Lumi 400-model finns som On/Off, Radar och Radar 10–100, Dali, Casambi och Zigbee-version.

• Omgivningstemperatur 0 … 25 °C.

• Nyttolivslängd L70 50 000 h (Ta25°C).

• PIR-modellens nyttolivslängd (L70) 35 000 h vid 25°C omgivningstemperatur. För lämpliga dekorativa ringar, se Lumi Duo tillbehör.

14 | Armaturer för proffs 2023
• • Lumi
Lumi sensor E-NR KOD W LM 7502901 A2LUFQ 320 IP44 12W/840 RA 10-100 WH 12 1000 7502902 A2LUFR 400 IP44 18W/840 RA 10-100 WH 18 1700 7503945 A2LUFS 320 IP44 12W/830 PIR MS PCO WH 12 1000 7502900 A2LUFP 320 IP44 12W/840 PIR MS PCO WH 12 1000 • I lager

Nero

Nero är en dimbar armatur för vägg- och takinstallationer inomhus. Användningsområden inkluderar trappor, korridorer och offentliga utrymmen. Tack vare IP44-klassificeringen kan du även installera armaturen i badrummet och andra fuktiga utrymmen. Armaturen har en låg struktur och dess design är elegant och diskret. Dimningsfunktionen ökar användarkomforten. Armaturen har två färgtemperaturer. Det finns tre storleksalternativ att välja mellan.

• Stomme och kupa av UV-stabiliserad polykarbonat.

• Vit, RAL 9016.

• Skyddsklass II.

• Tak- och väggmontering utanpå.

• Kedjekoppling 3 x 1,5/2,5 mm2

• Monteringshöjd 2,5–6 m.

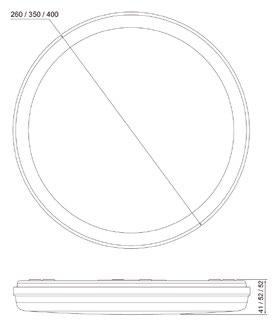

• Tre storlekar: Ø 260, 350 ja 400 mm.

• Färgtemperatur 3000 K/4000 K, kan bytas i armaturen. CRI > 80/Ra > 80.

• MacAdam 6 SDCM.

• IP44.

• IK10.

• Fast LED

• 260-modell 9W 700 lm.

• 350-modell 12W 1000 lm.

• 400-modell 18W 1700 lm.

• Dimning: fram- och bakkantsstyrning;

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50,000 h (Ta25°C).

• •
Armaturer för proffs 2023 | 15 Armaturer för bostaden
Nero E-NR KOD W LM 7508933 A1NERA 260 IP44 9W 830/840 DIM PCO WH 9 700 7508934 A1NERB 350 IP44 12W 830/840 DIM PCO WH 12 1000 7508935 A1NERC 400 IP44 18W 830/840 DIM PCO WH 18 1700 • I lager

Fenix Duo

Fenix Duo-plafonden är en slimmad och tidlös armatur lämplig som allmänbelysning för torra och fuktiga inomhusutrymmen. Armaturen ger ett jämnt ljus, färgtemperaturen är justerbar (CCT 3000 K/4000 K). Hållfast och låg stomme, utanpåliggande montering. Lång livslängd. Modellen finns i tre olika storlekar, därtill finns det en RA-modell med HF sensor.

• Plaststomme (PC), kupa i opalplast (PC)

• Vit, RAL 9016.

• Utanpåliggande vägg- eller takmontering (direkt i fördelningsdosan), skruvfästning 3 x 2,5 mm², lämpar sig för genomledningar.

• Färgtemperatur CCT 3000 K/4000 K.

• Färgåtergivningsindex 80–89 (CRI≥80).

• Kapslingsklass IP44.

• Slaghållfasthet IK10.

• Fast LED 8W 750 lm, 12W 1100 lm eller 18W 1900 lm.

• Sensor-modell 12W 750 lm.

• Användningstemperatur -0…25 °C.

• Livslängd/operationell livslängd L70B50 35000H.

• Rund form, tre storlekar och effekter (260 mm, 8 W / 350 mm, 12 W / 400 mm, 18 W), det finns även en modell med radardetektor (350 mm, 12 W).

16 | Armaturer för proffs 2023
Fenix Duo E-NR KOD W LM 7508818 A1FENA 260 IP44 9W 830/840 PCO WH 9 750 7508819 A1FENB IP44 12W 830/840 PCO WH 12 1100 7508820 A1FENC IP44 18W 830/840 PCO WH 18 1900 7508821 A1FEND IP44 12W 830/840 RA PCO WH 12 1100 Ø260 70.2 Ø350 76.2 Ø400 95,2 7508818 7508819, 7508821 7508820 • • • • I lager

• •

Bruno

Allmänarmatur för trappuppgångar, hall, garderob eller badrum. Bruno-plafonden finns i tre olika färger och effektklasser. De största modellerna även med Dali-styrning. Jämn ljusdistribution som täcker behovet av allmänbelysning på ett mångsidigt sätt. På beställning även trådlös styrning och modell med PIR-sensor.

Stomme av lackerat stål, kupa av opaliserad akryl (ACO).

Vit, RAL9003.

Skyddsklass II.

Ytmontering i tak.

Kan vidarekopplas 3/5 x 2,5 mm2

• Monteringshöjd 2–4 m.

• Fast LED 14–34 W / 1400–3600 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP44.

• On/off-, Radar och Dali-2-modeller med tryckknappsstyrning (230 V) i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

WH = vit, DA = Dali-2.

• Finns även med Casambi-, 1–10 V-, Switch Dim och PIRstyrning efter projektets behov. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. På beställning CRI > 90. Finns även i en version för nödbelysning.

Armaturer för proffs 2023 | 17 Armaturer för bostaden
• •
Beställ produkt, • I lager
Bruno E-NR KOD W LM 7501456 D2BRAA 285 IP44 14W/830 ACO WH 14 1400 7501458 D2BRAB 285 IP44 14W/840 ACO WH 14 1400 7501572 D2BRAG 375 IP44 27W/830 ACO WH 27 2700 7501573 D2BRAH 375 IP44 27W/840 ACO WH 27 2700 7501578 D2BRAM 480 IP44 34W/830 ACO WH 34 3600 7501579 D2BRAN 480 IP44 34W/840 ACO WH 34 3600 Bruno Dali E-NR KOD W LM 7501576 D2BRBG 375 IP44 27W/830 DA2 ACO WH 27 2700 7501577 D2BRBH 375 IP44 27W/840 DA2 ACO WH 27 2700 7501582 D2BRBK 480 IP44 34W/830 DA2 ACO WH 34 3600 7501583 D2BRBL 480 IP44 34W/840 DA2 ACO WH 34 3600 Bruno sensor E-NR KOD W LM D1BRCB 285 IP44 14W/840 RA/MS ACO WH 14 1400

Sono

Sono IP54 är en kvalitativ och mycket prisvärd tak- eller väggarmatur med skyddsklass II för ytmontage i utrymmen där ljuset ofta tänds och släcks. Användningsområden för den IK10klassade armaturen innefattar trappor, korridorer, vindsutrymmen, skärmtak och ytterväggar på byggnader. Snabbt montage tack för lysdiodernas placering i innerkant av armaturbasen. Armaturen är idealisk för kalla utrymmen (ned till -30 °C). Testad för 100.000 tändningscykler. Monteringshöjd: 2–6 meter. Armaturen med skruvlös snabbkontakt (grundmodellerna 3 x 2,5 mm2, PIR/Radarmodellerna 4 x 2,5 mm2) kan överkopplas.

• Stomme och kupa av polykarbonat.

• Vit, RAL 9016.

• Tak- och väggmontering utanpå.

• Vidarekoppling on/off, Casambi, Zigbee och Radar 10–100 3 x 2,5 mm2, Radar och Pir-modeller 4 x 2,5 mm2 och Dalimodell 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Färgtemperatur 3500 K.

• MacAdam 5 SDCM.

• IP54.

• IK10.

• Integrerad LED 15W / 1200 lm eller 21W / 1800 lm rundstålande.

• 15W: On/Off, Pir, Radar, Radar 10–00, Dali (inkl. tryckknappsstyrning 230 V), Dali, Casambi och Zigbee.

• 21W: On/off, Radar, Casambi och Zigbee.

• PIR- och Radar-modellerna har en master-slave-funktion där man kan ansluta upp till 3 Sono -armaturer som slavar till en master-armatur. (Finns även andra Airam armaturer som passar i samma system!)

• Radar-versionen har en 5,8 GHz mikrovågsradar.

• I modellerna Radar 10–100 sjunker belysningsnivån till cirka 10 % när ingen rörelse detekteras och ökar till 100 % belysningsnivå när rörelse detekteras.

• Omgivningstemperatur -30 ... 25 °C.

• Livslängd (L70) 50 000 h vid 25°C omgivningstemperatur.

• PIR-modellens livslängd (L70) 35 000 h vid 25 °C omgivningstemperatur.

• Strömkällans livslängd 50 000 h.

-30 °C ta
18 | Armaturer för proffs 2023
• •
Sono E-NR KOD W LM 7502636 A1SOKA IP54 15W/835 PCO WH 15 1240 7503683 A1SODE IP54 21W/835 PCO WH 21 1800 Sono Dali E-NR KOD W LM A1SOKA-DALI IP54 15W/835 DA PCO WH 15 1240 Sono Casambi E-NR KOD W LM A1SOKA-CA IP54 15W/835 CA PCO WH 15 1240 A1SODE-CA IP54 21W/835 CA PCO WH 21 1800 Sono Zigbee E-NR KOD W LM A1SOKA-ZB IP54 15W/835 ZB PCO WH 15 1240 A1SODE-ZB IP54 21W/835 ZB PCO WH 21 1800 Sono sensor E-NR KOD W LM 7502743 A1SOKD IP54 15W/835 RA/MS PCO WH 15 1240 7503684 A1SODF IP54 21W/835 RA MS PCO WH 21 1800 7502638 A1SOKC IP54 15W/835 RA/10-100 PCO WH 15 1240 7502637 A1SOKB IP54 15W/835 PIR/MS PCO WH 15 1240 Beställ produkt, • I lager

Orbit

Orbit är en mycket mångsidig universalarmatur med inbyggd funktion för byte av färgtemperatur och ljusflöde. Fyra effekter, två färgtemperaturer och en Sensor-version gör att serien täcker de flesta belysningsbehov. Den stöttåliga armaturen kan tak- eller väggmonteras i kontor, hallar och entréer, toalett-, dusch- och hemvårdsutrymmen samt i trappuppgångar och utomhusområden. Kupan har bajonettinfästning som snabbar upp installationen. Kan monteras på kopplingsdosan. Monteringshöjd 2–6 meter.

• Stomme och kupa av polykarbonat.

• Vit, RAL 9016.

• Skyddsklass II.

• Tak- och väggmontering, bajonettinfästning.

• Monteringshöjd 2–6 m.

• IP44.

• IK10.

• Färgtemperaturer bytbara 3000 K och 4000 K.

• Fast LED, bytbart ljusflöde, 600 lm/800 lm/1000 lm och 1200 lm. Totaleffekt max. 15 W.

• 7W 600 lm.

• 10W 800 lm.

• 13W 1000 lm.

• 15W 1200 lm.

• Serien omfattar on/off- och Sensor-modeller.

• Sensor-modellen är försedd med 5,8 GHz mikrovågsradar.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 35 000 h (Ta25°C).

• Livslängd L80 25 000 h (Ta25°C).

• Livslängd L90 15 000 h (Ta25°C).

Armaturer för proffs 2023 | 19 Armaturer för bostaden
Orbit E-NR KOD W LM 7504389 IP44 15W 830/840 PCO WH 15 1200 7504390 IP44 15W 830/840 RA PCO WH 15 1200 • • • I lager

Ronda

Ronda är en tak- och väggarmatur med aluminiumstomme och Triac-dimning. Snygg och tunn rund armatur som är lämplig för lägenhetstak, korridorer och garderober inomhus. Enkel ytmontering på kopplingsdosan. Monteringshöjd 2–4 m. Armaturen är utrustad med fjäderklämmor och kan vidarekopplas. Kan även fås i Dali-version mot separat beställning.

• Stomme av aluminium, kupa av opaliserad polykarbonat.

• Vit, RAL9003.

• Skyddsklass II.

• Ytmontering i tak och vägg.

• Kan vidarekopplas: dimbara och Casambi-versioner max 3 x 2,5 mm2; Dali-2-versioner 5 x 2,5 mm2

• Monteringshöjd 2–4 m.

• Färgtemperaturer 3000 K och 4000 K.

• MacAdam 4 SDCM.

• IP20.

• Fast LED 12 W/900 lm, 15 W/1200 lm, 21 W/1700 lm.

• Dimning: fram- och bakkantsstyrning, Dali-2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 60 000 h (Ta25°C).

• • • • •
20 | Armaturer för proffs 2023
Ronda E-NR KOD W LM 7503371 A2RODA 175 IP20 12W/830 DIM PCO WH R 12 900 7503372 A2RODB 175 IP20 12W/840 DIM PCO WH R 12 900 7503373 A2RODC 225 IP20 15W/830 DIM PCO WH R 15 1200 7503374 A2RODD 225 IP20 15W/840 DIM PCO WH R 15 1200 7503375 A2RODE 300 IP20 21W/830 DIM PCO WH R 21 1700 7503376 A2RODF 300 IP20 21W/840 DIM PCO WH R 21 1700 Ronda Dali E-NR KOD W LM A2RODA-DALI 175 IP20 12W/830 DA2 PCO WH R 12 900 A2RODB-DALI 175 IP20 12W/840 DA2 PCO WH R 12 900 A2RODC-DALI 225 IP20 15W/830 DA2 PCO WH R 15 1200 A2RODD-DALI 225 IP20 15W/840 DA2 PCO WH R 15 1200 A2RODE-DALI 300 IP20 21W/830 DA2 PCO WH R 21 1700 A2RODF-DALI 300 IP20 21W/840 DA2 PCO WH R 21 1700 Ronda Casambi E-NR KOD W LM A2RODA-CA 175 IP20 12W/830 CA PCO WH R 12 900 A2RODB-CA 175 IP20 12W/840 CA PCO WH R 12 900 A2RODC-CA 225 IP20 15W/830 CA PCO WH R 15 1200 A2RODD-CA 225 IP20 15W/840 CA PCO WH R 15 1200 A2RODE-CA 300 IP20 21W/830 CA PCO WH R 21 1700 A2RODF-CA 300 IP20 21W/840 CA PCO WH R 21 1700 Ronda Zigbee E-NR KOD W LM A2RODC-ZB 225 IP20 15W/830 ZB PCO WH R 15 1200 A2RODD-ZB 225 IP20 15W/840 ZB PCO WH R 15 1200 A2RODE-ZB 300 IP20 21W/830 ZB PCO WH R 21 1700 A2RODF-ZB 300 IP20 21W/840 ZB PCO WH R 21 1700 Beställ produkt, • I lager

Kubo

Kubo är en modern tak- och väggarmatur med aluminiumstomme och Triac-dimning. Snygg och tunn kvadratisk armatur som är lämplig för lägenhetstak, korridorer och garderober inomhus. Enkel ytmontering på kopplingsdosan. Monteringshöjd 2–4 m. Armaturen är utrustad med fjäderklämmor och kan vidarekopplas. Kan även fås i Dali-version mot separat beställning.

Stomme av aluminium, kupa av opaliserad polykarbonat. Vit, RAL9003.

Skyddsklass II.

Ytmontering i tak och vägg.

Kan vidarekopplas: dimbara och Casambi-versioner

max 3 x 2,5 mm2; Dali-2-versioner 5 x 2,5 mm2

• Monteringshöjd 2–4 m.

• Färgtemperaturer 3000 K och 4000 K.

• MacAdam 4 SDCM.

• IP20.

• Fast LED 12 W/900 lm, 15 W/1200 lm, 21 W/1700 lm.

• Dimning: fram- och bakkantsstyrning, Dali-2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 60 000 h Ta25°C).

• • • • Armaturer för proffs 2023 | 21 Armaturer för bostaden
Kubo E-NR KOD W LM 7503377 A2KUDA 175 IP20 12W/830 DIM PCO WH 12 900 7503378 A2KUDB 175 IP20 12W/840 DIM PCO WH 12 900 7503379 A2KUDC 225 IP20 15W/830 DIM PCO WH 15 1200 7503380 A2KUDD 225 IP20 15W/840 DIM PCO WH 15 1200 7503381 A2KUDE 300 IP20 21W/830 DIM PCO WH 21 1700 7503382 A2KUDF 300 IP20 21W/840 DIM PCO WH 21 1700 Kubo Dali E-NR KOD W LM A2KUDA-DALI 175 IP20 12W/830 DA2 PCO WH 12 900 A2KUDB-DALI 175 IP20 12W/840 DA2 PCO WH 12 900 A2KUDC-DALI 225 IP20 15W/830 DA2 PCO WH 15 1200 A2KUDD-DALI 225 IP20 15W/840 DA2 PCO WH 15 1200 A2KUDE-DALI 300 IP20 21W/830 DA2 PCO WH 21 1700 D2KUDF-DALI 300 IP20 21W/840 DA2 PCO WH 21 1700 Kubo Casambi E-NR KOD W LM A2KUDC-CA 225 IP20 15W/830 CA PCO WH 15 1200 A2KUDD-CA 225 IP20 15W/840 CA PCO WH 15 1200 A2KUDE-CA 300 IP20 21W/830 CA PCO WH 21 1700 A2KUDF-CA 300 IP20 21W/840 CA PCO WH 21 1700 Kubo Zigbee E-NR KOD W LM A2KUDC-ZB 225 IP20 15W/830 ZB PCO WH 15 1200 A2KUDD-ZB 225 IP20 15W/840 ZB PCO WH 15 1200 A2KUDE-ZB 300 IP20 21W/830 ZB PCO WH 21 1700 A2KUDF-ZB 300 IP20 21W/840 ZB PCO WH 21 1700 Beställ produkt, • I lager

Handy

Airam Handy är en populär arbetsplats-/bänkarmatur som är avsedd som allmänbelysning i kök, tvättstugor och grovkök. Vid installation väljs en av två färgtemperaturer 3000K/4000K via dipswitch. Du kan välja mellan fyra längd- och effektalternativ. Handy kan ytmonteras rakt eller i 45° vinkel och i 90-graders hörn. I Handy-seriens finns även armaturer med tvådelat jordat uttag (DSO) och en on/off-brytare som används för att kontrollera armaturerna separat

• Stomme av aluminium, kupa av polykarbonat.

• Skyddsklass I.

• Ytmontering, vidarekoppling 4 x 2,5 mm2 (armatur med uttag) eller 3 x 2,5 mm2 (armatur utan uttag).

• Effekt-, ljusflödes- och längdalternativ:

LED 5 W 500 lm / 450 mm

LED 8 W 800 lm / 550 mm

LED 11 W 1200 lm / 750 mm

LED 14 W 1500 lm / 1100 mm.

• LED-lampans färgtemperatur 3000 K eller 4000 K väljs före installationen. CRI > 80 / Ra > 80.

• Eluttagen kan monteras både höger- och vänsterställt.

• Kapslingsklass IP21.

• Omgivningstemperatur +5 ... 25 °C.

• Livslängd L70B50 50 000 h.

• Skyddskåpa mot droppande vatten finns att få som tillbehör.

• DSO = 2-vägs vägguttag

• I lager

Handy tillbehör

E-NR KOD

A1HATS 450 droppvattenskydd

A1HATT 550 droppvattenskydd

A1HATQ 750 droppvattenskydd

A1HATP 1100 droppvattenskydd

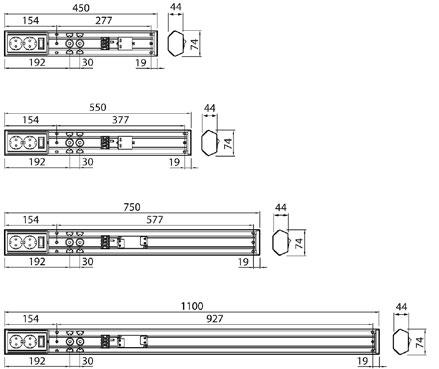

154 277 450 44 74 19 192 30 154 377 550 44 74 19 192 30 154 577 750 44 74 19 192 30 154 927 1100 44 74 19 192 30 • • • • • • 11 63 278 / 378 / 578 928 22 230 330 / 530 880 460 / 560 760 1100 61 43 25 38 56 • • • 22 | Armaturer för proffs 2023 Handy med uttag E-NR KOD W LM 7017478 A1TRBM 450 IP21 5W 830/840 DSO WH 5 500 7017479 A1TRBN 550 IP21 8W 830/840 DSO WH 8 800 7017480 A1TRBO 750 IP21 11W 830/840 DSO WH 11 1200 7017481 A1TRBP 1100 IP21 14W 830/840 DSO WH 14 1500 Handy utan uttag E-NR KOD W LM 7016788 A1TRBI 450 IP21 5W 830/840 WH 5 500 7016789 A1TRBJ 550 IP21 8W 830/840 WH 8 800 7016790 A1TRBK 750 IP21 11W 830/840 WH 11 1200 7016791 A1TRBL 1100 IP21 14W 830/840 WH 14 1500

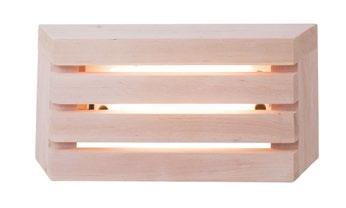

Saunaled Sq

Saunaled/Sq är en elegant bastuarmatur med fast AC-LED. Armaturens träskärm är tillverkad i Finland av högklassig inhemsk klibbal. Armaturen är dimbar, så du kan justera ljusmängden efter situationen. Den damm- och vattentäta armaturen kan ytmonteras eller monteras infälld i väggen. Vi rekommenderar att du ytbehandlar trädelarna med träskyddsmedel före användning. Du kan också lackera trädelarna individuellt så att de passar inredningen i din bastu.

• Stomme av aluminium, kupa av plast (PC), ram av obehandlad klibbal.

• Färg obehandlad klibbal.

• Utanpåliggande och infällt montage.

• Skruvplintar 3 x 2,5 mm2

• Monteringshöjd max. 1 m.

• Färgtemperatur 2700 K.

• Färgåtergivningsindex 80–89. CRI > 80 / Ra > 80.

• Kapslingsklass IP65.

• Fast AC LED 8 W 500 lm.

• Dimbar.

• Omgivningstemperatur 5 ... 60 °C.

• Livslängd L70B50 15 000 h.

• Vi rekommenderar att behandla träramen med träskyddsmedel.

• TRL = klibbal

• I lager

Saunaled Sq

E-NR KOD W LM

4126226 A1SAAA 260 8W/827 PCO TRL 8 500

för proffs 2023 | 23 Armaturer för bostaden
Armaturer
24 | Armaturer för proffs 2023

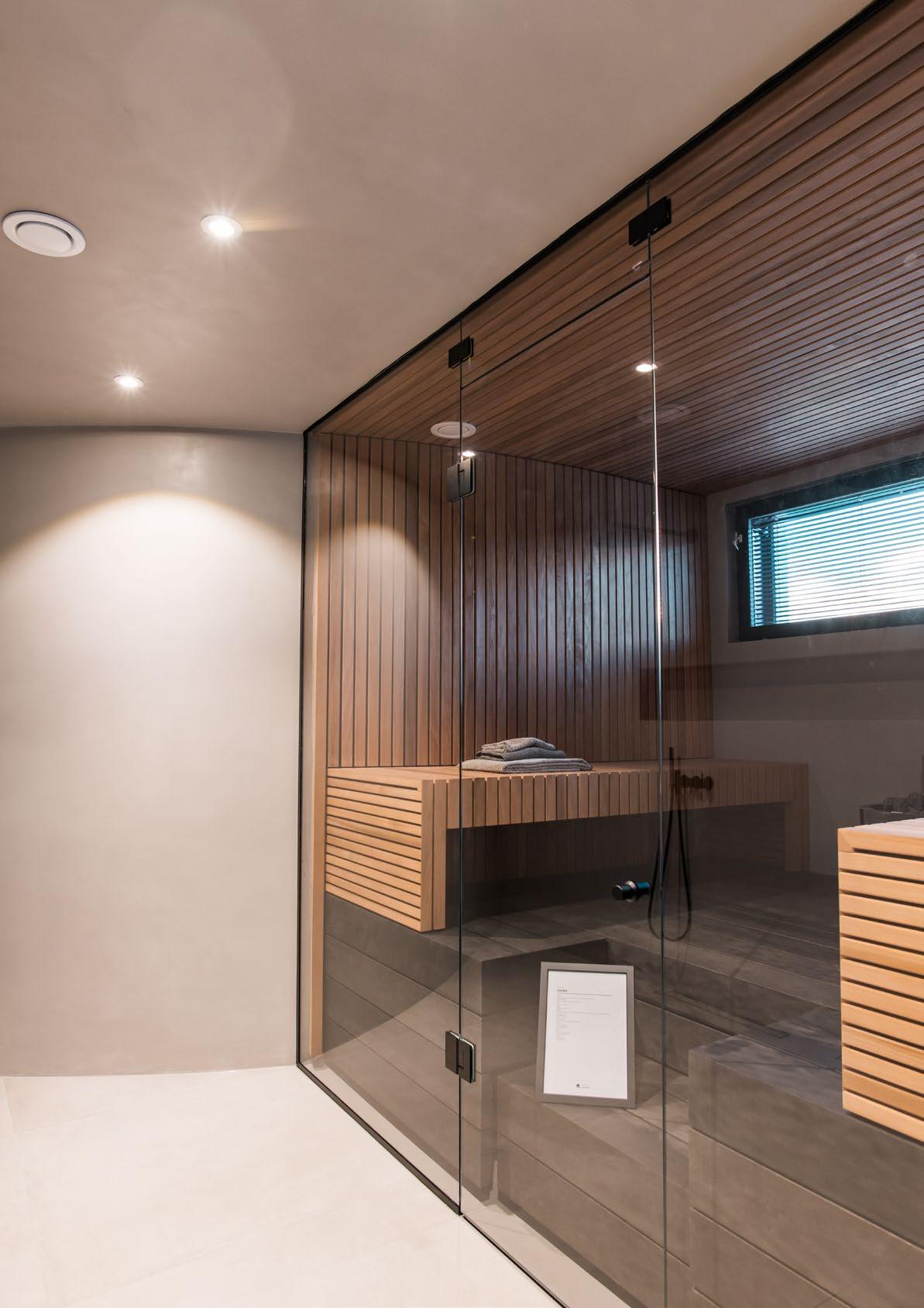

Sauna Led. SaunaLed-belysningsserien med Design from Finland-märkningen passar både traditionella och moderna bastur.

Saunaled V

Saunaled V är en elegant bastuarmatur med fast AC-LED. Armaturens träskärm är tillverkad i Finland av högklassig inhemsk klibbal. Armaturen är dimbar, så du kan justera ljusmängden efter situationen. Den damm- och vattentäta armaturen kan ytmonteras eller monteras infälld i väggen. Saunaled Vert kan också installeras i hörn. Vi rekommenderar att du ytbehandlar trädelarna med träskyddsmedel före användning. Du kan också lackera trädelarna individuellt så att de passar inredningen i din bastu.

• Stomme av aluminium, kupa av plast (PC), ram av obehandlad klibbal.

• Färg obehandlad klibbal.

• Utanpåliggande och infällt montage.

• Skruvplintar 3 x 2,5 mm2

• Monteringshöjd max. 1 m.

• Färgtemperatur 2700 K.

• Färgåtergivningsindex 80–89. CRI > 80 / Ra > 80.

• Kapslingsklass IP65.

• Fast AC LED 8 W 500 lm.

• Dimbar.

• Omgivningstemperatur 5 ... 60 °C.

• Livslängd L70B50 15 000 h.

• Vi rekommenderar att behandla träramen med träskyddsmedel.

• TRL = klibbal

• I lager

Saunaled V

E-NR KOD

W LM

7504080 A1SAAC IP65 8W/827 DIM PCO TRL V 8 500

Armaturer för proffs 2023 | 25 Armaturer för bostaden

Saunaled H

Saunaled H är en elegant bastuarmatur med fast AC-LED. Armaturens träskärm är tillverkad i Finland av högklassig inhemsk klibbal. Armaturen är dimbar, så du kan justera ljusmängden efter situationen. Den damm- och vattentäta armaturen kan ytmonteras eller monteras infälld i väggen. Vi rekommenderar att du ytbehandlar trädelarna med träskyddsmedel före användning. Du kan också lackera trädelarna individuellt så att de passar inredningen i din bastu.

• Stomme av aluminium, kupa av plast (PC), ram av obehandlad klibbal.

• Färg obehandlad klibbal.

• Utanpåliggande och infällt montage.

• Skruvplintar 3 x 2,5 mm2

• Monteringshöjd max. 1 m.

• Färgtemperatur 2700 K.

• Färgåtergivningsindex 80–89. CRI > 80 / Ra > 80.

• Kapslingsklass IP65.

• Fast AC LED 8 W 500 lm.

• Dimbar.

• Omgivningstemperatur 5 ... 60 °C.

• Livslängd L70B50 15 000 h.

• Vi rekommenderar att behandla träramen med träskyddsmedel.

• TRL = klibbal

• I lager

Saunaled H

E-NR KOD W LM

4126227 A1SAAB 320 8W/827 PCO TRL 8 500

26 | Armaturer för proffs 2023

Spa Ancona

Airams Spa Ancona är en smal och 600 mm lång badrumsarmatur IP44 med eluttag och avsedd för väggmontage. Du kan till exempel installera den ovanför spegeln, eller vertikalt i par vid sidan om spegeln. Förkromad metallstomme och opalt glas med diffuserat ljus om 500 lm och 3000K. Stilrent formgiven för att passa till många inredningsstilar. I stommen finns ett diskret dolt jordat eluttag.

Till Spa-serien hör även väggarmaturerna Amalfi, Avella samt Avella Duo och den belysta sminkspegel Cabo Mirror.

• Stomme av kromstål, kupa av opaliserad akryl.

• Krom.

• Skyddsklass I.

• Utanpåliggande montage i vägg.

• Skruvplintar 3 x 2,5 mm2

• Färgtemperatur 3000 K. CRI > 80 / Ra > 80.

IP44.

Fast LED 7 W 700 lm.

Livslängd L70B50 30 000 h.

Jordat uttag med lock i armaturens ände.

SSO = ett jordat schuko-utlopp, CR = krom

• I lager

Armaturer för proffs 2023 | 27 Armaturer för bostaden Spa Ancona NO. CODE W LM 4146622 A1ANAB 600 IP44 7W/830 700lm ACO SSO CR 7 700
28 | Armaturer för proffs 2023

LED-lister och strömkällor

Apus 12V 30 Norma 12V 32 Ambiance 24V 33 Coloris 24V 35 Rigel 230V 36 Rigel Flex 230V 38 Linear 39 Strömkällor och dimningsapparater 40 Armaturer för proffs 2023 | 29 LED-lister och strömkällor

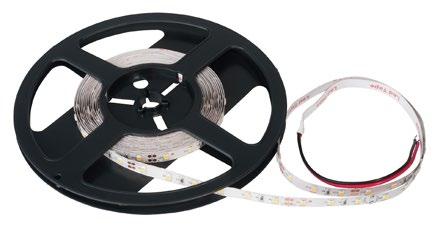

Apus 12V

Apus är en mycket smal LED-strip som passar bra som belysning i skåp- och hyllsystem samt i lokaler där man vill ha enhetlig och indirekt belysning. Apus-stripen bildar en enhetlig ljuslinje. Serien finns med tre olika effekter och två färgtemperaturer. Användningsområden är kontorsbyggnader, bostäder och hotell. Separat dimningsenhet där du kan välja mellan tryckknappsdimning (Push dim) och Dali-styrning. Kan på beställning fås med Casambi-styrning, måttskuren och vid behov monterad i profil. Till serien finns tillbehör för att enkelt skarva samman LED-stripar.

• Obelagd LED-strip 12 V.

• Skyddsklass III.

• Längd 5 m.

• Högsta längd för enhetlig ljuslinje är 8 m.

• 1,5 m anslutningskabel.

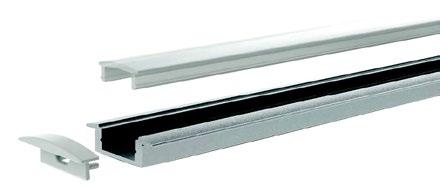

• För montering i profil rekommenderas Airams breda profilutbud. Kan även ytmonteras med stripens självhäftande tejp.

• Färgtemperaturer 3000 K och 4000 K.

• MacAdam 3 SDCM.

• IP20.

• 25 W/5 m rulle: 5 W, 580 lm/m; 50 W/5 m rulle: 10 W, 1000 lm/m; 65 W/5 m rulle: 13 W, 1200 lm/m.

On/off, Push dim, Dali.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70 50 000 h (Ta25°C).

Finns även med Casambi-styrning efter projektets behov. Kan på beställning fås måttskuren samt vid behov monterad i profil. Apus

• • • • • • • • • • • •
7504110 / A2APEE 7504111 / A2APEF
30 | Armaturer för proffs 2023
7504112 / A2APEG 7504113 / A2APEH
E-NR KOD W LM 7504050 A2APDA IP20 4,8W/m 830 5m 25 2400 7504051 A2APDB IP20 4,8W/m 840 5m 25 2400 7504052 A2APDC IP20 9,6W/m 830 5m 50 3500 7504053 A2APDD IP20 9,6W/m 840 5m 50 3500 7504054 A2APDE IP20 13W/m 830 5m 65 5500 7504055 A2APDF IP20 13W/m 830 5m 65 5500 Apus 12V tillbehör E-NR KOD 7504110 A2APEA Anslut. Apus 12V 8mm 7504111 A2APEB Anslut. Apus 12V 8mm 2SIDE 2m 7504112 A2APEC L-anslut. Apus 12V 8mm 7504113 A2APED Anslut. Apus 12V 8mm A2APEE Anslut. Apus 12V 10mm A2APEF Anslut. Apus 12V 10mm 2SIDE 2m A2APEG L-anslut. Apus 12V 10mm A2APEH Anslut. Apus 12V 10mm
I lager
12V
Se de kompatibla profilerna från sidan 54. •
LED-lister och strömkällor Armaturer för proffs 2023 | 31

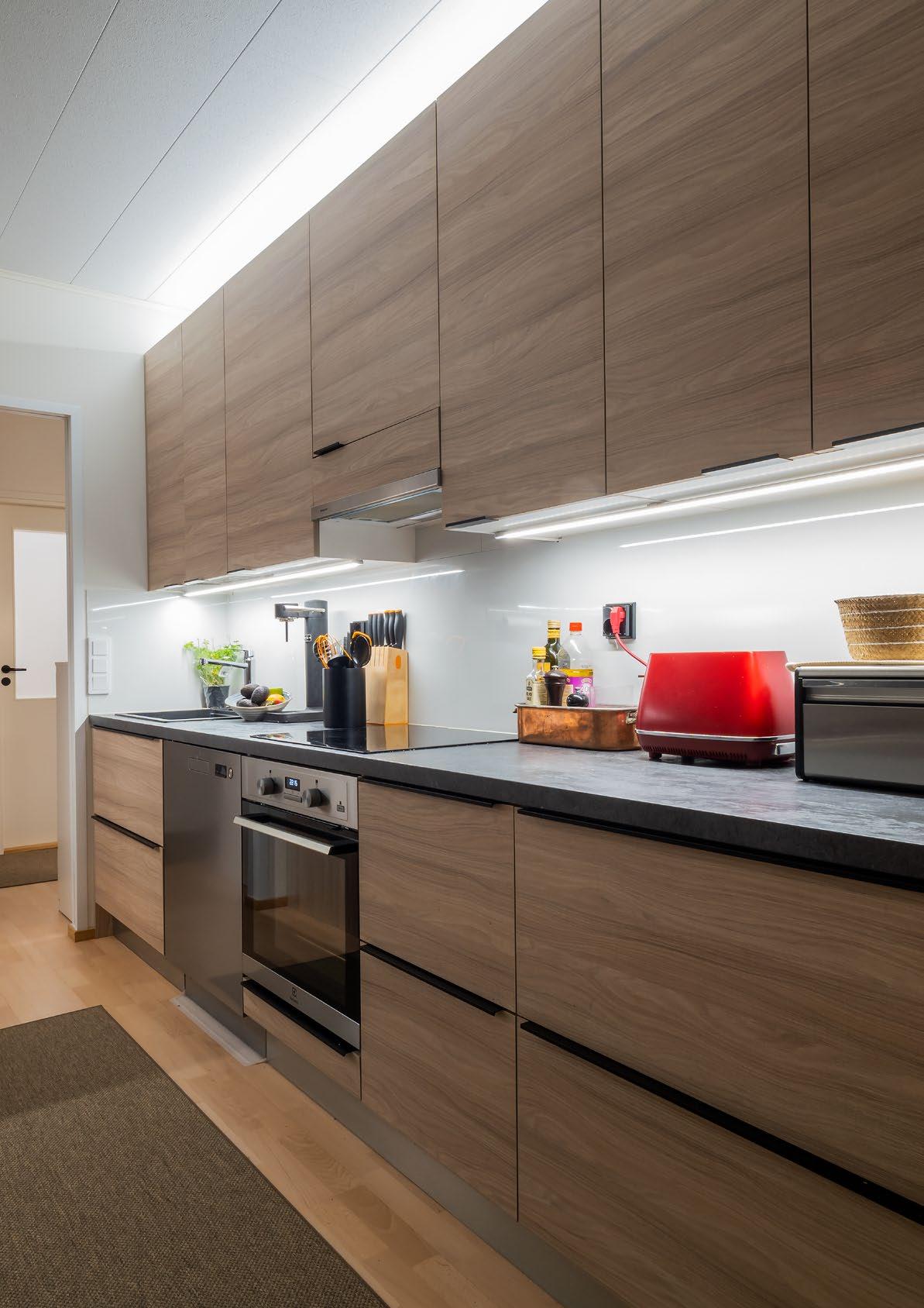

Apus. Med LED-stripen kan du skapa en enhetlig ljuslinje. Tejpen säljs i 5 m rulle och på begäran även med Casambi-styrning, tillskuren och vid behov monterad på profil.

Norma 12V

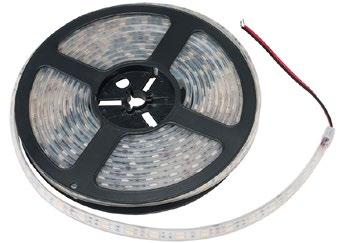

Norma är en smal, fuktighetsskyddad LED-strip som är ett bra alternativ för indirekt belysning av byggnadsfasader och fuktiga utrymmen. Användningsområden är kontorsbyggnader, bostäder, hotell och ytterväggar på byggnader. Norma-stripen skapar en enhetlig ljuslinje. Med separat dimningsenhet, välj mellan tryckknappsdimning (Push dim) eller DaliI-styrning. Norma II finns i två färgtemperaturer. Kan på beställning fås med Casambi-styrning, måttskuren och vid behov monterad i profil.

• UV-skyddad silikonbelagd LED-strip 12 V.

• Skyddsklass III.

• Längd 5 m.

• Högsta längd för enhetlig ljuslinje är 5 m.

• 1,5 m anslutningskabel.

• För utomhusbruk rekommenderas Norma monteringsprofiler. Kan även ytmonteras med stripens självhäftande tejp eller separat silikonfäste.

• Färgtemperaturer 3000 K och 4000 K.

• MacAdam 4 SDCM.

• IP65.

• 45 W/5 m rulle: 9 W, 700 lm/m.

• On/off, Push dim, Dali.

• Omgivningstemperatur -20 …25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Finns även med Casambi-styrning efter projektets behov. Kan på beställning fås måttskuren samt vid behov monterad i profil.

Galvaniserad ytmonteringsprofil i stål 7502247 Norma för LED-lister. Längden på profilen är 1670 mm och den ska även finnas i vitt.

Se de kompatibla profilerna från sidan 54.

7504114 7504115 -20 °C ta
• • • 32 | Armaturer för proffs 2023
Norma 12V E-NR KOD W LM 7504056 A2NOCA IP65 12V 9W/m 830 5m 45 3500 7504057 A2NOCB IP65 12V 9W/m 840 5m 45 3500
E-NR KOD 7504114 A2NOEA Tillbehörpåse 7504115 A2NOEB Fäste 10ST
Norma 12V tillbehör
• I
lager

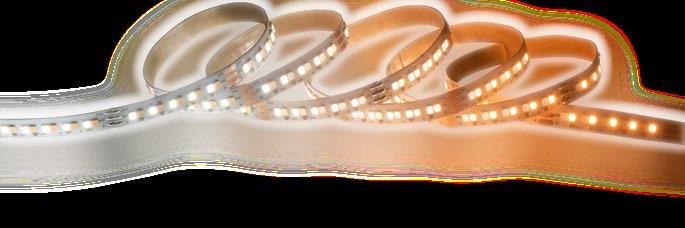

Med Ambiance LED-strips skapar du en effektiv indirekt allmänbelysning eller stämningsfull accentbelysning. Steglös justering av LED-stripens vita färgtemperatur (CCT) från varmvit till kallvit ger många möjligheter att anpassa allmänbelysningen. Stripen finns i både IP20- och IP65-modell, så det finns gott om installationsalternativ. LED-striparna har högt ljusflöde och lämpar sig speciellt bra för indirekt belysning där ljuset reflekteras bländningsfritt in i rummet. Stripen kan installeras i fönsterkarm och på baksidan av möbler, inredning och speglar. En LED-strip på undersidan av trappstegen eller på räckena gör trappan säker. IP65-stripen lämpar sig för fuktiga miljöer. Den kan monteras tex. i kökets, tvättstugan utomhuse eller ovanpå skåp så att ljuset reflekteras mjukt via taket till rummet. Högt ljusflöde och utmärkt färgåtergivning, och med hög kvalitet anpassad även för offentliga utrymmen. I serien finns även ett praktiskt IP 20-paket, där både LED-stripen och alla nödvändiga komponenter levereras installationsklara i samma förpackning.

• IP20: Obelagd LED-strip 24 V.

• IP65: UV-skyddad silikonbelagd LED-strip 24 V.

• Skyddsklass III.

• 5 m spole, 2 m anslutningskabel.

• Stripen har dubbelsidig tejp. För montering på undersida rekommenderas Airams stora sortiment av Slimline aluminium profiler. Hitta lämpliga installationsprofiler i kompatibilitetstabellen.

• Steglös reglering av färgtemperaturen (CCT) 2200–6500 K. CRI > 90/Ra > 90.

• MacAdam 3 SDCM.

• För att styra LED-stripen behövs en 24 V strömkälla, ett LED-reglage (4016037) och en fjärrkontroll (4016038). Det installationsklara LED-paketet innehåller alla komponenter som behövs.

• IP20 och IP65.

• Referense: 4000 K 1800 lm/m, 12 W/m.

• Omgivningstemperatur IP20: 0 till 25 °C.

• Omgivningstemperatur IP65: -15 till +25 ° C.

• Livslängd L70 50 000 h (Ta 25 °C).

• Går att beställa projektspecifikt med Casambi-styrning, måttskuren och vid behov monterad i färdig aluminiumprofil.

• Tillbehör (IP20):

Ambiance snabbkoppling IP20 7507853 för sammanfogning av två avkapade Ambiance-strips.

Ambiance snabbkoppling IP20 2MLJ 7507854 för sammanfogning av två avkapade Ambiance-strips samt två meters förbindningskabel. Lämplig till exempel för montering på ömse sidor av ett fönster eller en köksfläkt.

• I lager

Ambiance 24V IP20

Ambiance snabbkoppling IP20 7507853 för sammanfogning av två avkapade Ambiance-strips.

I serien finns även ett praktiskt IP20-paket, där både LED-stripen och alla nödvändiga komponenter levereras installationsklara i samma förpackning.

IP65

Ambiance 24V Kit IP20

E-NR KOD

Ambiance 24V tillbehör

SNRO KOODI

7507853 A2ACAG Connector IP20

7507854 A2ACAH Connector IP20 2meter

Se de kompatibla profilerna från sidan 54.

5000 50 mm cutting unit 10 mm 2 mm +5000 50 mm cutting unit 14 mm +8 mm12 mm 7507851
7507852
• • • Armaturer för proffs 2023 | 33 LED-lister och strömkällor
Ambiance 24V
IP20
IP65
W 7507851 A2LSAC
TW 5m 60
W 7507852 A2LSAD IP65
60
E-NR KOD
IP20 12W/m
Ambiance 24V
E-NR KOD
12W/m TW 5m
W 7507855 A2LSAE
Ambiance 24V Kit IP20 60W TW 5m 60

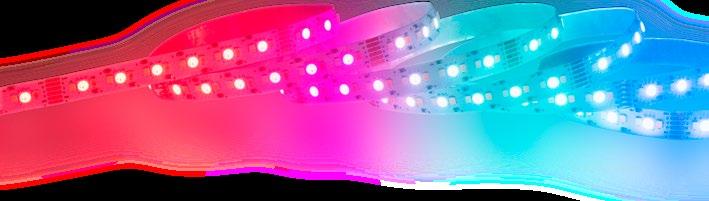

Coloris. Coloris LED-strip och den intelligenta Cozify-kontrollen skapade en varm atmosfär på restaurangen Zhèn i Helsingfors. Du kan steglöst justera färgtemperaturen för det vita ljuset på Coloris-bandet, och med RGB kan du välja mellan miljontals färger.

34 | Armaturer för proffs 2023

Coloris 24V

Med Coloris LED-strips kan du skapa en mängd olika stämningar beroende på användningsobjekt och situation. Steglös justering av LED-stripens vita färgtemperatur (CCT). Med RGB kan du välja mellan miljontals färger för att skapa intressanta detaljer och ljusscener. Du kan belysa utrymmena indirekt med ljus som reflekteras in i rummet via ytorna utan att blända. Stripen kan installeras i fönsterkarm och på baksidan av möbler, underskåp, tavlor och speglar. En LEDstrip på undersidan av trappstegen eller på räckena gör trappan säker. IP65-stripen är lämplig för fuktiga utrymmen inhus och utomhus. LED-stripen kan installeras till exempel ovanpå skåp så att ljuset reflekteras via taket till rummet. Coloris LEDstrips har utmärkt färgåtergivning och högt ljusflöde, CRI90 respektive 1400 lm/m. I serien finns även ett praktiskt IP20paket, där både LED-stripen och alla nödvändiga komponenter levereras monteringsklara i samma förpackning.

• IP20: Obelagd LED-strip 24 V. IP65: UV-skyddad silikonbelagd LED-strip.

• Skyddsklass III.

• 5 m spole, 2 m anslutningskabel.

• Stripen har dubbelsidig tejp. För montering på undersida rekommenderas Airams stora sortiment av Slimline-profiler. Kontrollera lämpliga installationsprofiler i kompatibilitetstabellen.

• Färgtemperaturer RGB och 2200–6500 K. CRI > 90/Ra > 90 t.ex. 4000 K.

• MacAdam 3 SDCM med vitt ljus.

• För styrning av led-stripen behövs en 24V driver, led-kontroll (4016037) och en fjärrkontroll (4016038). Det redo att använda led-paketet innehåller alla nödvändiga komponenter.

• IP20 och IP65.

• RGB: 6 W/m

• till exempel 4000 K: 10 W/m 1400 lm/m.

• Omgivningstemperatur IP20: 0 till 25 °C.

• Omgivningstemperatur IP65: -15 till +25 ° C.

• Livslängd L70 50 000 h (Ta 25 °C).

• Går att beställa projektspecifikt med Casambi-styrning, måttskuren och vid behov monterad i färdig aluminiumprofil.

• Tillbehör (IP20):

Coloris snabbkoppling IP20 7507849 för att sammanfoga två avkapade Coloris-strips.

Coloris snabbkoppling IP20 2MLJ 7507850 för att sammanfoga två avkapade Coloris-strips med två meters anslutningskabel. Lämplig till exempel för montering på ömse sidor av ett fönster eller en köksfläkt.

• I lager

Coloris 24V IP20 E-NR KOD

Coloris snabbkoppling IP20 7507849 för att sammanfoga två avkapade Coloris-strips.

I serien finns även ett praktiskt IP20-paket, där både LED-stripen och alla nödvändiga komponenter levereras monteringsklara i samma förpackning.

A2LSAA IP20 10W/m RGBTW 5m 50

Coloris 24V IP65

E-NR KOD

Coloris 24V Kit IP20 E-NR KOD

Coloris 24V tillbehör

E-NR KOD

7507849 A2ACAE Connector IP20

7507850 A2ACAF Connector IP20 2meter

Se de kompatibla profilerna från sidan 54.

5000 100 mm cutting unit 12 mm 2 mm +--5000 100 mm cutting unit +-- 16 mm 8 mm 12 mm 4146521
4146522
• • • Armaturer för proffs 2023 | 35 LED-lister och strömkällor
IP20
IP65
W 7507847
W 7507848
A2LSAB IP65 10W/m RGBTW 5m 50
W 7507856
A2LSAF Coloris 24V Kit IP20 50W RGBTW 5m 50

Rigel 230V

LED-stripen Rigel 230V passar utomhus och inomhus på ställen där det behövs långa och sammanhängande ljuslinjer. Installationen kan vara upp till 50 meter lång. Stripen ansluts direkt till 230 V nätspänning. Lämpliga användningsområden är kontorshus, offentliga lokaler och hotell samt tack vare IP65-klassningen även byggnadsfasader och våtutrymmen. Rigel finns i två färgtemperaturer. Rigel levereras i rullar om 50 meter eller måttskuren.

• LED-strip belagd med UV-skyddad PVC-plast.

• Längd 50 m.

• Nätkabel 1,5 m med schukokontakt.

• Ytmontage i Rigel II-profil eller med separata fästen.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK08.

• 7 W/m / 400 lm/m.

• Kan fås måttskuren i längder 1–50 m.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Monteringsprofil 7504695 för Rigel LEDlist. Profillängd 2000 mm. Säkerställer direkt installation och tejpens stabilitet på monteringsytan. Profilen har hål lämpliga för 3,5X20 försänkta skruvar var 180:e mm, totalt 12 st.

• I lager

Rigel 230V tillbehör

SNRO KOODI

7504104 A2RIEA Strömsladd 1,5m

7504106 A2RIEC Fäste 10ST

7504108 A2RIEE Dubbelsidig anslut

7504108 7504106 7504104 -25 °C ta • • • • • 36 | Armaturer för proffs 2023 Rigel 230V E-NR KOD W LM 7504047 A2RICA IP65 7W/m 830 50m 350 20000 7504048 A2RICD IP65 7W/m 840 50m 350 20000
Se de kompatibla profilerna från sidan 54.
Armaturer för proffs 2023 | 37 LED-lister och strömkällor
Rigel. Rigel LED-strip på undersidan av träräcken till den åländska fitnesstrappan tillsammans med installationsprofilen i aluminium är energieffektiv och förlänger områdets livslängd året runt.

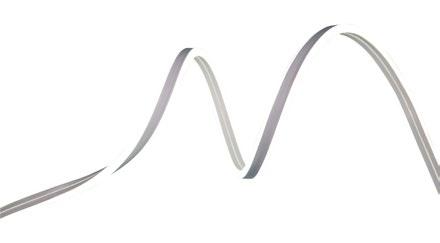

Rigel Flex 230V

Rigel Flex är en LED-strip som kan böjas i sidled och installeras på välvda ytor för att ge belysning i alla riktningar. Stripen kan böjas upp till 40 grader. Lämpliga användningsområden är kontorshus, offentliga lokaler och hotell samt tack vare IP65-klassningen även byggnadsfasader och våtutrymmen. Installationen kan vara upp till 50 meter lång. Stripen ansluts direkt till 230 V nätspänning. Rigel Flex finns i ett färgtemperatur (4000K). Rigel II Flex levereras i rullar om 50 meter eller måttskuren.

• Flexibel LED-strip belagd med UV-skyddad PVC-plast.

• Längd 50 m.

• Nätkabel 1,5 m med schukokontakt.

• Ytmontage med Rigel II Flex-fästen.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK08.

• 6 W/m, 130 lm/m.

• Kan fås måttskuren i längder 1–50 m.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• I lager

Rigel Flex 230V

E-NR KOD W LM 7504049 A2RICF IP65 6W/m 840 50m 300 6500

Rigel Flex 230V tillbehör

E-NR KOD

7504105 A2RIEB Strömsladd 1,5m

7504107 A2RIED Fäste 5ST

7504109 A2RIEF Dubbelsidig anslut

Se de kompatibla profilerna från sidan 54.

7504107 7504105 -25 °C ta
7504109
• • •
38 | Armaturer för proffs 2023
Monteringsprofil 7508419 för Rigel Flex LED-list.

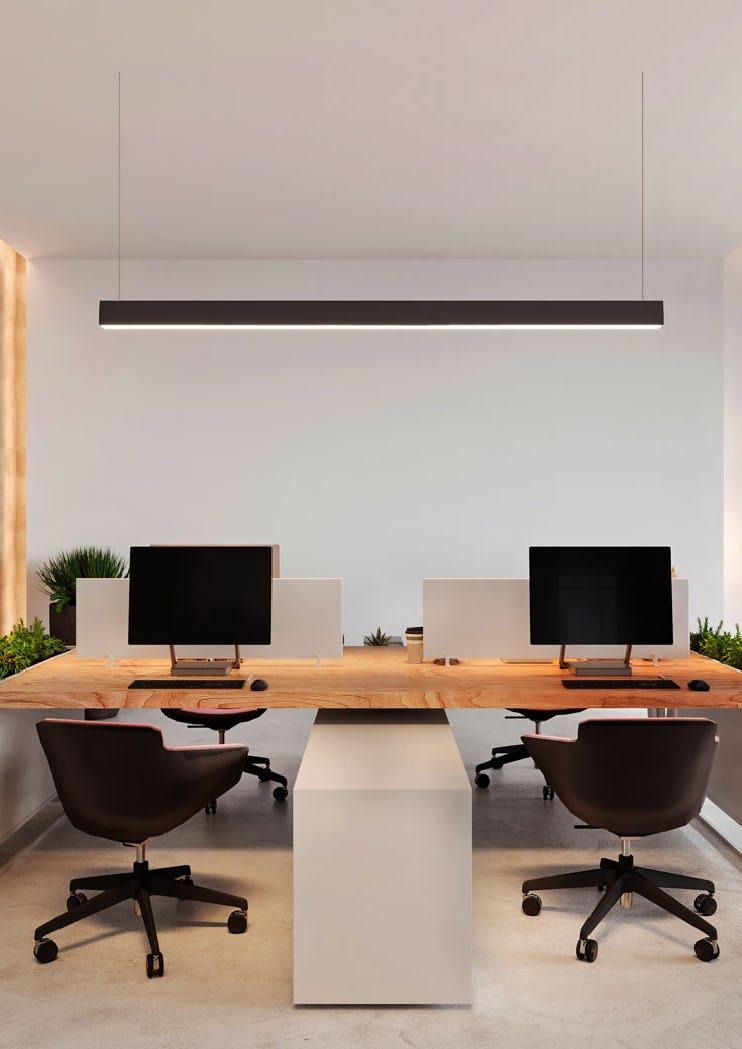

Linear

Smart, anpassningsbar och flexibel LED-profilserie för kreativa lösningar, perfekt vid trånga utrymmen. Mycket lämpad som skåpsbelysning och vitrin. Led-profilerna finns i olika längder/ samt i 3000K och 4000K. Profilerna ansluts antingen direkt i varandra eller med anslutnings- och mellansladdar alt. hörn- och grenkontakter. Delar säljs separat. Bygg ihop upp till 5 meter med en 80W led-trafo. Tryckkontakt on/off, Sensorkontakt rörelse on/off eller dimmerkontakt - valet är ditt! Monteringsfästen medföljer profilerna.

• Stomme av aluminium, kupa av opaliserad polykarbonat.

• Grå stomme.

• Skyddsklass III.

• Ljusflöde:

LED 2,5 W 200 lm.

LED 5 W 450 lm.

LED 9 W 850 lm.

LED 15 W 830 1300 lm / LED 15 W 840 1400 lm.

• Färgtemperaturer 3 000 K eller 4 000 K.

• IP21.

• Linear-profilernas maximilängd med DC 24 V

LED-transformatorer:

• 40 W: max. 2,3 m 35 W.

• 60 W: max. 3,6 m 55 W.

• 80 W: max. 5 m 75 W.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 40 000 h.

• I lager

Den lågprofilerade linjära profilen kan installeras i olika vinklar. X-kontakten ger även oavbrutet ljus vid anslutningspunkterna.

Monteringsfästen ingår, även den i 45° vinkel. Lätt att fästa och installera.

Linear tillbehör E-NR KOD

7981383 A1LEDD LED-Driver 40W 24V

7981384 A1LEDE LED-Driver 60W 24V

7981385 A1KIDR LED-Driver 80W 24V

7503145 A1LIDF Input kabel 500mm

7503146 A1LIDG Push on/off kabel 500mm

7503149 A1LIDH Sensor on/off kabel 500mm

7503150 A1LIDI DIM on/off kabel 500mm

7503151 A1VJDJ Mellankabel 250mm

7503152 A1VJDK Mellankabel 1000mm

7503154 A1LIDL Kontakt 1-4

7503155 A1JADM Split kabel 1000mm

7503157 A1LIDO l-kontakt 90°

7503158 A1LIDP l-kontakt vänster

7503159 A1LIDQ l-kontakt höger

• • • • • • • • • • • • • • • • • • • • Armaturer för proffs 2023 | 39 LED-lister och strömkällor Linear 830 E-NR KOD W 7503314 A1LEPA 150 IP21 2,5W/830 200lm PCO 2 7507924 A1ANAG 300 IP21 5W/830 450lm PCO 5 7507926 A1ANAI 600 IP21 9W/830 850lm PCO 9 7507922 A1ANAD 1000 IP21 15W/830 1300lm PCO 15 Linear 840 E-NR KOD W 7503125 A1LIDA 150 IP21 2,5W/840 200lm PCO 2 7507925 A1ANAF 300 IP21 5W/840 450lm PCO 5 7507927 A1ANAH 600 IP21 9W/840 850lm PCO 9 7507923 A1ANAE 1000 IP21 15W/840 1300lm PCO 15

Strömkällor 12V

Strömkällor för 12 V LED-strips för utomhus- och inomhusbruk. Passar för till exempel Apus och Norma LED strips

• I lager

Strömkällor 12V

E-NR KOD

7981768 A0LEAE FÖR LED-STRIP APUS II, NORMA II

7981767 A0LEAD FÖR LED-STRIP APUS II, NORMA II

7981766 A0LEAC FÖR LED-STRIP APUS II, NORMA II

7981765 A0LEAB FÖR LED-STRIP APUS II, NORMA II

7981764 A0LEAA FÖR LED-STRIP APUS II, NORMA II

7980828 A2DROQ

7981778 A0NOPD IP20 12V/24V DALI/Push dim

Strömkällor 24V

Strömkällor för 24 V LED-strips för utomhus- och inomhusbruk. Passar för till exempel Coloris och Ambiance LED-strips.

• I lager

Strömkällor 24V

E-NR KOD

A1LEAA CV-DRIVER 24V 30W IP20

A1LEAB CV-DRIVER 24V 60W IP20

A1LEAC CV-DRIVER 24V 120W IP20

A1LEAD CV-DRIVER 24V 150W IP67

1360788 A0HIMA IP20 12V/24V DALI CCT

7981768 7981767 7981766 7981765 7981764 7980828 7981778 A1LEAA A1LEAB A1LEAC A1LEAD 1360788 • • • • • • • • • • • • 40 | Armaturer för proffs 2023
Armaturer för proffs 2023 | 41 LED-lister och strömkällor
Rigel II. I Kerava äventyrar kattfigurerna som pryder stationsbron i ljuset av en Airam Rigel LEDstrip. Listen monterades med en aluminiumprofil för att ge bländfritt, indirekt ljus.
42 | Armaturer för proffs 2023
Slimline 7 44 Slimline 7 Optical 45 Slimline 7 R 46 Slimline 8 Wide 48 Slimline 8 Wide R 49 Slimline 15 Wide 50 Ceiling 51 Corner 52 Profilen 53 Kompabilitetslista 54 Armaturer för proffs 2023 | 43 LED-monteringslister
LED-monteringslister

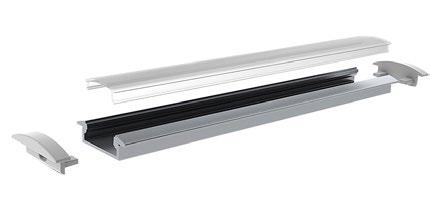

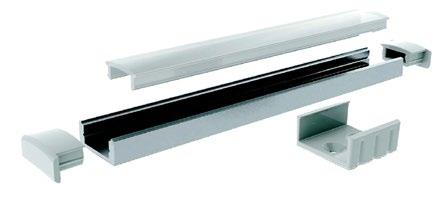

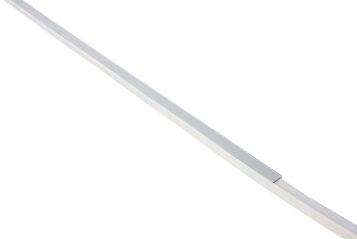

Slimline 7

Slimline 7 är en rent utformad låg aluminiumprofil för upp till 12 mm breda LED-strips. Ytmontering i tak, vägg eller till exempel undersidan av arbetsbänkar. Som extrautrustning finns fästen och ändstycken med eller utan kabelöppning. Även skarvstycke för att underlätta monteringen finns att tillgå. Lär även känna våra andra armaturer i Slimline-serien!

• Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Används med LED-strips upp till 12 mm med skyddsklass IP20. Utan kupa passar den även för IP65-strips upp till 12 mm.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken och monteringsfästen finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 7

E-NR KOD

7501599 L2ALAA Profil 1m AL PCC

7501805 L2ALAB Profil 1m AL PCO

7501806 L2ALAE Profil 2m AL PCC

7501807 L2ALAF Profil 2m AL PCO

Slimline 7 tillbehör

E-NR KOD

7501808 L2ALAJ Gavel

7501809 L2ALAK Gavel med hål

7501810 L2ALJQ Fäste

7502971 L2ALJA Linjär kontakt

Se kompatibilitetslista från sidan 54.

44 | Armaturer för proffs 2023
• • • •

Slimline 7 Optical

Slimline 7 Optical är en aluminiumprofil med optisk kupol på 30° eller 60° för LED-strips med upp till 12 mm bredd. Perfekt för objekt där belysningen används för att ge en genomarbetad finish, till exempel genom att fokusera eller beskära ljus. Ytmontering i tak eller vägg. Som extrautrustning finns fästen och ändstycken med eller utan kabelöppning. Även skarvstycke för att underlätta monteringen finns att tillgå. Lär även känna våra andra armaturer i Slimline-serien!

• Stomme av anodiserat aluminium, kupa av UV-skyddad polykarbonat.

• Används med LED-strips upp till 12 mm med skyddsklass IP20.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med 30° eller 60° kupa.

• Ändstycken och monteringsfästen finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 7 Optical

E-NR KOD

7501811 L2ALAC Profil 1m 30D AL ACC

7501812 L2ALAD Profil 1m 60D AL ACC

7501813 L2ALAG Profil 2m 30D AL ACC

7501814 L2ALAH Profil 2m 60D AL ACC

Slimline 7 tillbehör

E-NR KOD

7501610 L2ALAL 30D Gavel

7501611 L2ALAM 30D Gavel med hål

7501612 L2ALAN 60D Gavel

7501613 L2ALAP 60D Gavel med hål

7501810 L2ALJQ Fäste

7502971 L2ALJA Linjär kontakt

Se kompatibilitetslista från sidan 54.

Armaturer för proffs 2023 | 45 LED-monteringslister
• • • • • • •

Slimline 7 R

Slimline 7 R är en rent utformad låg aluminiumprofil för upp till 12 mm breda LED-strips. Infälld montering i tak, vägg eller till exempel i spår på undersidan av arbetsbänkar. Som separata tillbehör finns ändstycken med eller utan kabelöppning. Lär även känna våra andra armaturer i Slimline-serien!

• Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Används med LED-strips upp till 12 mm med skyddsklass IP20. Utan kupa passar den även för IP65-strips upp till 12 mm.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 7 R

E-NR KOD

7501614 L2ALBA Profil 1m AL PCC

7501615 L2ALBB Profil 1m AL PCO

7501616 L2ALBC Profil 2m AL PCC

7501617 L2ALBD Profil 2m AL PCO

Slimline 7 R tillbehör

E-NR KOD

7501618 L2ALBE Gavel

7501619 L2ALBF Gavel med hål

7502971 L2ALJA Linjär kontakt

Se kompatibilitetslista från sidan 54.

46 | Armaturer för proffs 2023

Armaturer för proffs 2023 | 47 LED-monteringslister

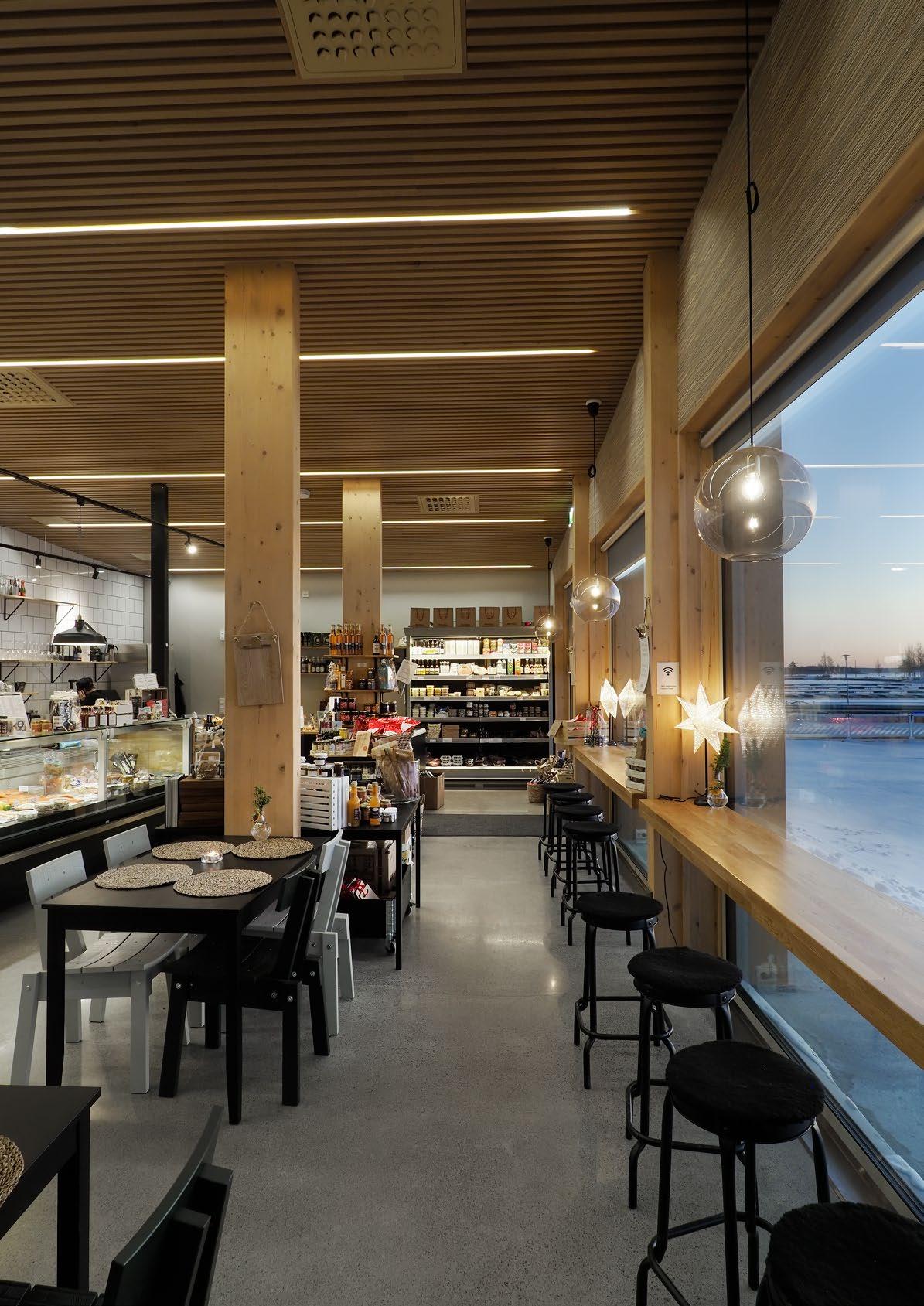

Slimline Wide R. LED-strip inuti aluminiumprofilen i butiksutrymmet smälter sömlöst in i taket mellan träverket. Belysningen framhäver rummets utrymme och detaljerna i strukturerna.

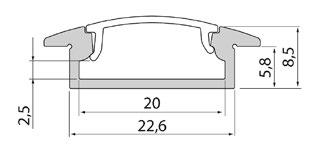

Slimline 8 Wide

Slimline 8 Wide är en rent utformad låg aluminiumprofil för upp till 20 mm breda LED-strips. I den breda profilen ryms även Apus snabbkontakter. Ytmontering i tak, vägg eller t.ex. under arbetsplattformar. Som tillbehör finns fäste och ändstycken med eller utan kabelöppning. Lär även känna våra andra armaturer i Slimline-serien!

Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Används med Apus, Norma, Coloris (IP20) och Ambiance (IP20) LED-strips och kompatibla förkopplingsdon.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken och monteringsfästen finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 8 Wide

E-NR KOD

L2ALTA Profil 1m AL PCC

L2ALTB Profil 1m AL PCO

L2ALTC Profil 2m AL PCC

L2ALTD Profil 2m AL PCO

Slimline 8 Wide tillbehör

E-NR KOD

L2ALUA Gavel

L2ALUB Gavel med hål

L2ALUC Fäste

Se kompatibilitetslista från sidan 54.

48 | Armaturer för proffs 2023
• • • •

• • • •

Slimline 8 Wide R

Slimline 8 Wide R är en rent utformad låg aluminiumprofil för upp till 20 mm breda LED-strips. I den breda profilen ryms även Apus snabbkontakter. Infälld montering i tak, vägg eller till exempel i spår på undersidan av arbetsbänkar. Som separata tillbehör finns ändstycken med eller utan kabelöppning. Lär även känna våra andra armaturer i Slimline-serien!

Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Används med Apus, Norma, Coloris (IP20) och Ambiance (IP20) LED-strips och kompatibla förkopplingsdon.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 8 Wide R

E-NR KOD

L2ALVA Profil 1m AL PCC

L2ALVB Profil 1m AL PCO

L2ALVC Profil 2m AL PCC

L2ALVD Profil 2m AL PCO

Slimline 8 Wide R tillbehör

E-NR KOD

L2ALYA Gavel

L2ALYB Gavel med hål

Se kompatibilitetslista från sidan 54.

Armaturer för proffs 2023 | 49 LED-monteringslister

Slimline 15 Wide

Slimline 15 Wide är en stilrent designad aluminiumprofil. Ytmontering i tak, vägg eller till exempel undersidan av arbetsbänkar. Som separata tillbehör finns fästen och ändstycken med eller utan kabelöppning. Du kan använda profilen med alla Airam 12 V och 24 V LED-strips och tillhörande anslutningssatser. Profilens höga konstruktion tar bort punktformigheten i LED-stripens belysning och gör att den passar utmärkt i objekt där ljusytan är synlig.

• Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken och monteringsfästen finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Slimline 15 Wide

E-NR KOD

L2ALRA Profil 1m AL PCC

L2ALRB Profil 1m AL PCO

L2ALRC Profil 2m AL PCC

L2ALRD Profil 2m AL PCO

Slimline 15 Wide tillbehör

E-NR KOD

L2ALSA Gavel

L2ALSB Gavel med hål

L2ALSC Fäste

Se kompatibilitetslista från sidan 54.

• • 50 | Armaturer för proffs 2023

Ceiling

Ceiling aluminiumprofil är utformad för exempelvis vägg- och takhörn eller objekt som du vill avgränsa med ljus. Använd Airam 12 V eller 24 V LED-strips i profilerna. LED-strips och förkopplingsdon beställs separat.

• Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• IP20.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

Beställ produkt

Ceiling

E-NR KOD

L2ALZA Profil 1m AL PCC

L2ALZB Profil 1m AL PCO

L2ALZC Profil 2m AL PCC

L2ALZD Profil 2m AL PCO

Armaturer för proffs 2023 | 51 LED-monteringslister
Se kompatibilitetslista från sidan 54.

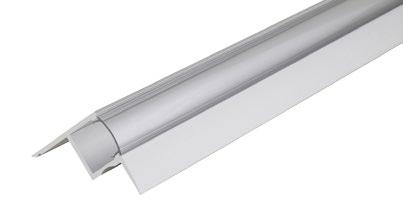

Corner

Låg, hörnmonterad Corner aluminiumprofil till exempel för att belysa arbetsytor under köksskåp eller hörn mellan vägg och tak. Används med Apus, Coloris (IP20) och Ambiance (IP20) LED-strips. Ytmontering i 90° vinkel. Ändstycken och fästen säljs separat.

• Stomme av anodiserat aluminium, klar eller opal kupa, UVskyddad polykarbonat.

• Med de extra ändstyckena och kupan fäst på profilen erhålls skyddsklass IP21.

• Finns i 1 m och 2 m profil, med klar eller opal kupa.

• Ändstycken och monteringsfästen finns som tillbehör.

• Anpassningsbara profillängder (max 6 m) tillgängliga efter projektets behov.

• Se även kompatibilitetstabellen för LED-strips och profiler.

• I lager

Corner

E-NR KOD

7501648 L2ALHA Profil 1m AL PCC

7501649 L2ALHB Profil 1m AL PCO

7501650 L2ALHC Profil 2m AL PCC

7501651 L2ALHD Profil 2m AL PCO

Corner lisätarvikkeet

E-NR KOD

7501652 L2ALHE Gavel

7501653 L2ALHF Gavel med hål

7501654 L2ALHQ Fäste

• 52 | Armaturer för proffs 2023

Se kompatibilitetslista från sidan 54.

Rigel 230V profilskena

Galvaniserad monteringsprofil i stål för Rigel LED-strip. Profilens längd 2000 mm. Se till att LED-stripen monteras rakt och att den sitter fast på monteringsytan. Profilen har hål för försänkta 3,5 x 20 mm-skruvar med 180 mm mellanrum, sammanlagt 12 st. Ändpluggarna är utanför profilen.

• I lager

Rigel 230V profilskena

E-NR KOD

7504695 A2RIEG Profilskena 2m

Rigel Flex 230V profilskena

Monteringsprofil i aluminium för Rigel Flex LED-list. Längden på profilen är 2000 mm. Profilen har monteringshål var 300:e mm, totalt 7 st. Profilen förenklar installationen när direktdrag önskas med Rigel Flex.

• I lager

Rigel Flex 230V profilskena

E-NR KOD

7508419 A1RIFP Profilskena 2m

Norma 12V profilskena

Galvaniserad monteringsprofil i stål för Norma LED-strip. Profillängden är 1670 mm. Ändpluggarna är utanför profilen.

• I lager

Norma 12V profilskena

E-NR KOD

7502247 A2NOPG LED list 1670mm GA

Se kompatibilitetslista från sidan 54.

• Armaturer för proffs 2023 | 53 LED-monteringslister

Kompabilitetslista för LED-Strip och profiler

1) Passar, men profilens hörn får inte vara gerat

2) LED-stripen ryms, men ändpluggen är synlig

3) Kräver 24 V strömförsörjning

4) Kräver inkapsling (gäller utomhus- och våtutrymmen)

5) Kräver 12 V strömförsörjning

6) IP20, lämplighet för användning måste säkerställas

7) Exakt i mitten av profilen

8) Endast för enkanalsanvändning

9) Montering utan ändhylsa

54 | Armaturer för proffs 2023 Slimline 7 inre bredd 12,2 mm Slimline 7 optical 30° inre bredd 12,2 mm Slimline 7 optical 60° inre bredd 12,2 mm Slimline 7 R inre bredd 12,2 mm Slimline 15 Wide inre bredd 18 mm Slimline 8 Wide inre bredd 20 mm Slimline 8 Wide R inre bredd 20 mm Ceiling inre bredd 18 mm Corner inre bredd 12,2 mm Rigel profilskena Rigel Flex profilskena Norma profilskena Apus 12V 4209000, 4209001, 4209004, 4209005 4209002, 4209006 4209003, 4209007 4209014, 4209015, 4209016, 4209017 4222737, 4222738, 4222739, 4222740 4222744, 4222745, 4222746, 4222747 4222753, 4222751, 4222752, 4222754 4222757, 4222758, 4222759, 4222760 4209053, 4209054, 4209055, 4209056 4222779 4146612 4289963 4209544 Apus 12V 25W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209545 Apus 12V 25W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209546 Apus 12V 50W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209547 Apus 12V 50W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209548 Apus 12V 65W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209549 Apus 12V 65W ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 4209558 Anslut. Apus 25W ✔ ✔ ✔ 4209559 Anslut. Apus 25W ✔ ✔ ✔ ✔ ✔ 4209560 L-anslut. Apus 25W ✔ 1) ✔ 1) ✔ 1) ✔ 1) 4209561 Anslut. Apus 25W ✔ ✔ ✔ ✔ ✔ 4209595 Anslut. Apus 50W ✔ ✔ ✔ ✔ ✔ 4209596 Anslut. Apus 2-os 50W ✔ ✔ ✔ ✔ ✔ 4209597 L-anslut. Apus 50W ✔ 1) ✔ 1) ✔ 1) ✔ 1) 4209598 Anslut. Apus 50W ✔ ✔ ✔ ✔ ✔ Norma 12V 4209550/51 Norma 12V 45W ✔ ✔ ✔ 7) ✔ ✔ 2) 4209562 Norma Tillbehörpåse ✔ ✔ ✔ ✔ 2) Rigel 230V 4209541/42 Rigel 230V ✔ 2) 4209552 Rigel Strömsladd 4209554 Rigel Fäste 10kpl 4209556 Rigel Dubbelsidig anslut Rigel Flex 230V 4209543 Rigel Flex ✔ 2) 4209553 Rigel Strömsladd 4209555 Rigel Flex Fäste 5kpl 4209557 Rigel Flex Dubbelsidig anslut Coloris 4146521 Coloris RGB+CCT IP20 24V 5M (kräver LED-kontroller) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ ✔ 9) 4146522 Coloris RGB+CCT IP65 24V 5M (kräver LED-kontroller) ✔ 9) ✔ 2) 9) ✔ 9) 4146523 Coloris connector IP20 ✔ 4146524 Coloris connector IP20 2MLJ ✔ Ambiance 4146525 Ambiance CCT IP20 24V 5M ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ 9) ✔ ✔ 9) 4146526 Ambiance CCT IP65 24V 5M ✔ 9) ✔ 2) 9) ✔ 9) 4146527 Ambiance connector IP20 ✔ 4146528 Ambiance connector IP20 2MLJ  ✔

Kompabilitetslista för LED-Strip och drivers/drivdon

1) Passar, men profilens hörn får inte vara gerat

2) LED-stripen ryms, men ändpluggen är synlig

3) Kräver 24 V strömförsörjning

4) Kräver inkapsling (gäller utomhus- och våtutrymmen)

5) Kräver 12 V strömförsörjning

6) IP20, lämplighet för användning måste säkerställas

7) Exakt i mitten av profilen

8) Endast för enkanalsanvändning

9) Montering utan ändhylsa

Armaturer för proffs 2023 | 55 LED-monteringslister Apus 12V CV 12V 6W IP20 CV 12V 20W IP20 CV 12V 30W IP20 CV 12V 60W IP20 CV 100W IP20 LED driver 60W OTP IP67 Dimmer unit IP20 12V/24V DALI/ PUSH DIM Fjärrkontroll RGBCCT ZB LED driver RGBCCT 12V/24V ZB CV 24V 150W IP67 CV 24V 120W IP20 CV 24V 60W IP20 CV 24V 30W IP20 4016021 4016020 4016019 4016018 4016001 4289780 4016022 4016038 4016037 4016036 4016035 4016034 4016031 4209544 Apus 12V 25W ✔ ✔ ✔ ✔ ✔ ✔ ✔ 5) 4209545 Apus 12V 25W ✔ ✔ ✔ ✔ ✔ ✔ ✔ 5) 4209546 Apus 12V 50W ✔ ✔ ✔ ✔ ✔ ✔ ✔ 5) 4209547 Apus 12V 50W ✔ ✔ ✔ ✔ ✔ ✔ ✔ 5) 4209548 Apus 12V 65W ✔ ✔ ✔ ✔ ✔ ✔ ✔ 5) 4209549 Apus 12V 65W 4209558 Anslut. Apus 25W 4209559 Anslut. Apus 25W 4209560 L-anslut. Apus 25W 4209561 Anslut. Apus 25W 4209595 Anslut. Apus 50W 4209596 Anslut. Apus 2-os 50W 4209597 L-anslut. Apus 50W 4209598 Anslut. Apus 50W Norma 12V 4209550/51 Norma 12V 45W ✔ 6) ✔ 6) ✔ 6) ✔ 6) ✔ 6) ✔ ✔ 4) 5) 4209562 Norma Tillbehörpåse Rigel 230V 4209541/42 Rigel 230V 4209552 Rigel Strömsladd 4209554 Rigel Fäste 10kpl 4209556 Rigel Dubbelsidig anslut Rigel Flex 230V 4209543 Rigel Flex 4209553 Rigel Strömsladd 4209555 Rigel Flex Fäste 5kpl 4209557 Rigel Flex Dubbelsidig anslut Coloris 4146521 Coloris RGB+CCT IP20 24V 5M (kräver LED-kontroller) ✔ ✔ ✔ ✔ ✔ ✔ 4146522 Coloris RGB+CCT IP65 24V 5M (kräver LED-kontroller) ✔ ✔ 4) ✔ ✔ 4) ✔ 4) ✔ 4) 4146523 Coloris connector IP20 4146524 Coloris connector IP20 2MLJ Ambiance 4146525 Ambiance CCT IP20 24V 5M ✔ ✔ ✔ ✔ ✔ ✔ 4146526 Ambiance CCT IP65 24V 5M ✔ ✔ 4) ✔ ✔ 4) ✔ 4) ✔ 4) 4146527 Ambiance connector IP20 4146528 Ambiance connector IP20 2MLJ
56 | Armaturer för proffs 2023
Compact Fix 58 Compact Tilt 60 Compact Outdoor 61 Cosy Fix 62 Cosy Tilt 63 Slim Duo Fix 65 Slim Duo Tilt 66 Cio Multi 67 Cio Multi tillbehör 68 Flat R Duo 69 Flat Sq 70 Planex 71 Drop 72 Carol 73 Compact Mini 74 Compact Mini Tillbehör 75 Dimmerrekommendationer 76 Armaturer för proffs 2023 | 57 Downlights

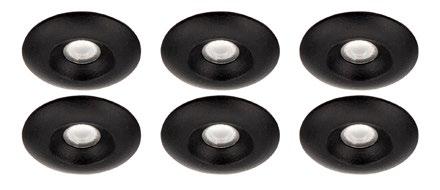

Downlights

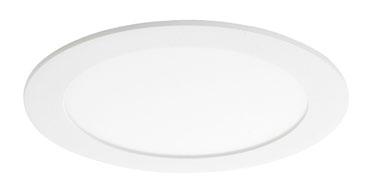

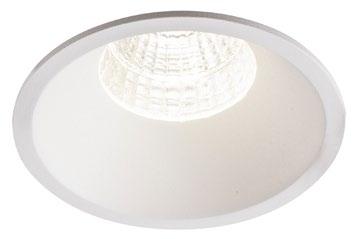

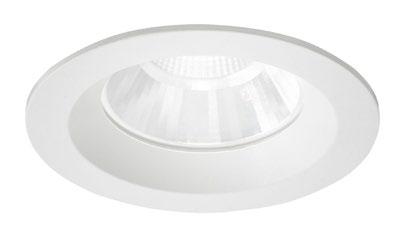

Compact Fix

Compact Fix är en utmärkt downlight­serie för allmänbelysning i bostadshus och offentliga lokaler. Användningsområden är hotell, restauranger, entréhallar samt även i våtutrymmen. Compact Fix Dim ­modellerna är godkända för montering direkt i isoleringsmaterial. Armaturen kan monteras i 22 mm glespanel. Alla modeller är dimbara (fram­ och bakkant).

• Stomme av pressgjuten aluminium, kupa av akryl.

• Vit pulvermålad, RAL 9010.

• Skyddsklass II.

• Infälld montering i tak, utskärning Ø 68–70 mm.

• Armaturen kan vidarekopplas max 3 x 1,5 mm2, Dali­2­modeller 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• 36 graders spridningsvinkel.

• Färgtemperaturer 3000 K och 4000 K.

• MacAdam 3 SDCM.

• IP20/IP65.

• IK02.

• Fast LED 5 W/400 lm.

• Dimning: fram­ och bakkantsstyrning; Dali­2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70 90,000 h (Ta25°C).

Livslängd L80 60,000 h (Ta25°C).

Beställ produkt, • I lager

Compact Fix Casambi

Compact Fix Zigbee

• 58 | Armaturer för proffs 2023
Compact Fix Dim E-NR KOD W LM 7470020 A1CODA IP65 5W/830 36D DIM ACC WH 5 400 7470027 A1CODB IP65 5W/840 36D DIM ACC WH 5 400
Fix
E-NR KOD W LM A1CODA­DALI IP65 5W/830 36D DA2 ACC WH 5 400 A1CODB­DALI IP65 5W/840 36D DA2 ACC WH 5 400
Compact
Dali
E-NR KOD W LM A1CODA­CA IP65 5W/830 36D CA ACC WH 5 400 A1CODB­CA IP65 5W/840 36D CA ACC WH 5 400
E-NR KOD W LM A1CODA­ZB IP65 5W/830 36D ZB ACC WH 5 400 A1CODB­ZB IP65 5W/840 36D ZB ACC WH 5 400

Compact Fix lämpar sig för både torra och våta utrymmen när den är infälld direkt på isoleringsmaterialet. En utmärkt lösning för bostäder och allmän belysning av offentliga utrymmen.

Armaturer för proffs 2023 | 59 Downlights

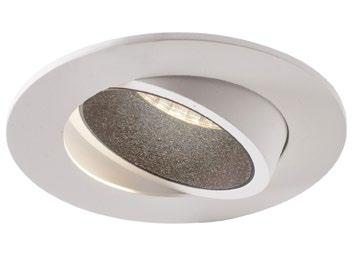

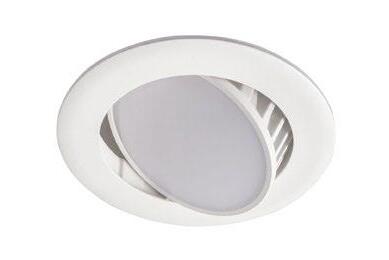

Compact Tilt

Compact Tilt är en utmärkt downlight för allmänbelysning i bostadshus och offentliga utrymmen. Den riktade armaturen lämpar sig både för att ge allmänbelysning och för att framhäva detaljer. Dimbarheten ger fler möjligheter till stämningsfull belysning av lokalerna. Användningsområden är hotell, restauranger, entréhallar och våtutrymmen. Du kan välja mellan tre färger på stommen och två färgtemperaturer på ljuset för att passa dina behov. Compact Tilt Dim­versionerna kan monteras direkt i isoleringen. 5 W­modellerna kan monteras i 22 mm skålningar.

• Stomme av pressgjuten aluminium, kupa av akryl.

• Vit pulvermålad, RAL 9010, svart pulvermålad, RAL 9005 samt satinerad nickel.

• Skyddsklass II.

Infälld montering i tak. Infällningsöppning i 5 W­modellerna Ø 68–70 mm och i 7 W­modellerna Ø 75–80 mm.

• Armaturen kan vidarekopplas, max 3 x 1,5 mm2, Dali­2­modeller 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• 36 graders spridningsvinkel.

• Färgtemperaturer 3000 K och 4000 K. MacAdam 3 SDCM.

• IP20/IP44.

• IK02.

• Fast LED 5 W/400 lm, 7 W/600 lm.

• Dimning: fram­ och bakkantsstyrning; Dali­2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 90,000 h (Ta25°C).

• Livslängd L80 60,000 h (Ta25°C).

Beställ produkt, • I lager

Compact Tilt Casambi

Compact Tilt Zigbee

Compact Tilt 5W Compact Tilt 7W
• • • • • • • • • • • Ø 80 / 90 Ø 70 / 80 35 / 35 38 / 41 5-17 IP20 IP44 25° 25° 60 | Armaturer för proffs 2023 Compact Tilt Dim E-NR KOD W LM 7470028 A1CODC IP44 5W/830 36D DIM ACC WH 5 400 7470029 A1CODD IP44 5W/840 36D DIM ACC WH 5 400 7470034 A1CODE IP44 7W/830 36D DIM ACC WH 7 600 7470039 A1CODF IP44 7W/840 36D DIM ACC WH 7 600 7470676 A1CODG IP44 5W/830 36D DIM ACC SAT 5 400 7470677 A1CODH IP44 5W/840 36D DIM ACC SAT 5 400 7470678 A1CODI IP44 7W/830 36D DIM ACC SAT 7 600 7470679 A1CODJ IP44 7W/840 36D DIM ACC SAT 7 600 Compact Tilt Dali E-NR KOD W LM A1CODC­DALI IP44 5W/830 36D DA2 ACC WH 5 400 A1CODD­DALI IP44 5W/840 36D DA2 ACC WH 5 400 A1CODE­DALI IP44 7W/830 36D DA2 ACC WH 7 600 A1CODF­DALI IP44 7W/840 36D DA2 ACC WH 7 600 A1CODG­DALI IP44 5W/830 36D DA2 ACC SAT 5 400 A1CODH­DALI IP44 5W/840 36D DA2 ACC SAT 5 400 A1CODI­DALI IP44 7W/830 36D DA2 ACC SAT 7 600 A1CODJ­DALI IP44 7W/840 36D DA2 ACC SAT 7 600
E-NR KOD W LM A1CODC­CA IP44 5W/830 36D CA ACC WH 5 400 A1CODD­CA IP44 5W/840 36D CA ACC WH 5 400 A1CODE­CA IP44 7W/830 36D CA ACC WH 7 600 A1CODF­CA IP44 7W/840 36D CA ACC WH 7 600 A1CODG­CA IP44 5W/830 36D CA ACC SAT 5 400 A1CODH­CA IP44 5W/840 36D CA ACC SAT 5 400 A1CODI­CA IP44 7W/830 36D CA ACC SAT 7 600 A1CODJ­CA IP44 7W/840 36D CA ACC SAT 7 600
E-NR KOD W LM A1CODC­ZB IP44 5W/830 36D ZB ACC WH 5 400 A1CODD­ZB IP44 5W/840 36D ZB ACC WH 5 400 A1CODE­ZB IP44 7W/830 36D ZB ACC WH 7 600 A1CODF­ZB IP44 7W/840 36D ZB ACC WH 7 600 A1CODG­ZB IP44 5W/830 36D ZB ACC SAT 5 400 A1CODH­ZB IP44 5W/840 36D ZB ACC SAT 5 400 A1CODI­ZB IP44 7W/830 36D ZB ACC SAT 7 600 A1CODJ­ZB IP44 7W/840 36D ZB ACC SAT 7 600

Compact Outdoor

Compact Outdoor är en serie riktbara downlights, som alla är IP65­klassade. Armaturerna passar speciellt för fuktiga utrymmen och även i ytterväggar, takutsprång och glespaneler samt takkonstruktioner i terrasser. Färgtemperaturer 3000 K och 4000 K. Armaturen är dimbara.

• Stomme av aluminium, kupa av akryl.

• Vit pulvermålad (W), RAL 9010. Svart pulvermålad (B), RAL 9005.

• Skyddsklass II.

• Infälld montering i tak.

• Anslutningskabel 2 x 0,75 mm2. Kopplas i separat dosa.

• Monteringshöjd 2–4 m.

• Riktad, vridbar +/­15 grader.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65/IP65.

• IK03.

• Fast LED 5 W/ 500 lm.

• Dimning: fram­ och bakkantsstyrning.

• Omgivningstemperatur ­20 … 25 °C.

• Livslängd L70 50 000 h.

• Strömkällans livslängd 50 000 h.

Armaturer för proffs 2023 | 61 Downlights
• • •
Outdoor E-NR KOD W LM 7474671 A1COMA Tilt IP65 5W/840 36D DIM ACC W 5 500 7474672 A1COMB Tilt IP65 5W/830 36D DIM ACC W 5 500 7474673 A1COMC Tilt IP65 5W/840 36D DIM ACC B 5 500 7474674 A1COMD Tilt IP65 5W/830 36D DIM ACC B 5 500
Compact
Beställ produkt, • I lager

Cosy Fix

Med downlight­armaturen Cosy Fix skapar du en belysning som inte bländar. En specialitet med modellen är den nästan osynliga ytterringen och den djupt sittande LED­lampan. Ljuset styrs ut från armaturstommen med hjälp av reflektorer, vilket ger minimal bländning. Användningsområden är museer, restauranger, gallerier, hotell och bostadshus samt andra lokaler som kräver högklassig färgåtergivning. Alla modeller är dimbara.

• Stomme av pressgjutet aluminium, kupa av akryl.

• Reflektor 36D, högglansigt aluminium.

• Vit, RAL 9010.

• Skyddsklass II.

• Infälld montering i tak, utskärning Ø 78–80 mm.

Armaturen kan vidarekopplas max 3 x 1,5 mm2, Dali­2­models 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Färgtemperaturer 3000 K och 4000 K. CRI > 90 / Ra > 90.

• MacAdam 3 SDCM.

• IP20/IP44.

• Fast LED 7W: 3000K 620 lm; 4000K 650 lm.

• Dimning: fram­ och bakkantsstyrning; Dali­2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 90 000 h (Ta25°C).

• Livslängd L80 60 000 h (Ta25°C).

Cosy Fix

• 62 | Armaturer för proffs 2023
E-NR KOD W LM 7470672 A1COEA IP44 7W/930 36D DIM ACC WH 7 620 7470673 A1COEB IP44 7W/940 36D DIM ACC WH 7 650 A1COEA­DALI IP44 7W/930 36D DA2 ACC WH 7 620 A1COEB­DALI IP44 7W/940 36D DA2 ACC WH 7 650 A1COEA­CA IP44 7W/930 36D CA ACC WH 7 620 A1COEB­CA IP44 7W/940 36D CA ACC WH 7 650 A1COEA­ZB IP44 7W/930 36D ZB ACC WH 7 620 A1COEB­ZB IP44 7W/940 36D ZB ACC WH 7 650 Beställ produkt, • I lager

Cosy Tilt

Med Cosy Tilt downlight får du en belysning som inte bländar. Den svarta innerringen tar effektivt bort reflexer och bländning. Användningsområden är museer, restauranger, gallerier, hotell och bostadshus samt andra lokaler som kräver högklassig färgåtergivning. Alla modeller är dimbara.

• Stomme av pressgjutet aluminium, kupa av akryl.

• Reflektor 36D, högglansigt aluminium.

• Vit, RAL 9010.

• Skyddsklass II.

• Infälld montering i tak, utskärning Ø 81–83 mm.

• Armaturen kan vidarekopplas max 3 x 1,5 mm2, Dali­2­models 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Färgtemperaturer 3000 K och 4000 K, CRI > 90 / Ra > 90.

• MacAdam 3 SDCM.

• IP20/IP44.

Fast LED 7W: 3000K 530 lm, 4000K 580 lm.

Dimning: fram­ och bakkantsstyrning; Dali­2 med tryckknappsstyrning (230 V), Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 90 000 h (Ta25°C).

• Livslängd L80 60 000 h (Ta25°C).

Cosy Tilt

Armaturer för proffs 2023 | 63 Downlights
E-NR KOD W LM 7470674 A1COEC IP44 7W/930 36D DIM ACC WH 7 530 7470675 A1COED IP44 7W/940 36D DIM ACC WH 7 580 A1COEC­DALI IP44 7W/930 36D DA2 ACC WH 7 530 A1COED­DALI IP44 7W/940 36D DA2 ACC WH 7 580 A1COEC­CA IP44 7W/930 36D CA ACC WH 7 530 A1COED­CA IP44 7W/940 36D CA ACC WH 7 580 A1COEC­ZB IP44 7W/930 36D ZB ACC WH 7 530 A1COED­ZB IP44 7W/940 36D ZB ACC WH 7 580
produkt, • I lager
Beställ
64 | Armaturer för proffs 2023
Slim Duo Fix. Den lågprofilerade downlighten är idealisk för renoveringsprojekt. Användningsområden inkluderar badrum, hallar och vardagsrum.

Slim Duo Fix

Slim Duo Fix är en robust downlight­armatur med justerbar färgtemperatur och goda dimningsegenskaper, speciellt avsedd för renoveringsobjekt. Det opala bländskyddet gör att armaturen smälter in vita tak. Användningsområden är badrum, korridorer och sällskapsrum.

• Stomme av pressgjutet aluminium, kupa av opal akryl (ACO).

• Vit (W), RAL 9010.

• Skyddsklass II.

• Infälld montering i tak.

• Lämplig för vidarekoppling: Dimbara och Casambi­modeller max 3 x 2,5 mm2. Dali­2 modeller maks. 5 x 2,5 mm2 Fjäderklämmor.

• Monteringshöjd 2–4 m.

• Färgtemperaturer 3000 K och 4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80.

• MacAdam 5 SDCM.

• IP20/IP44.

• IK07.

• Fast LED 8 W. 3000 K 600 lm, 4000 K 650 lm.

• Dimning: fram­ och bakkantsstyrning, Dali­2 med tryckknappsstyrning (230 V); och Casambi kan beställas som special.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Armaturer för proffs 2023 | 65 Downlights
Slim Duo Fix E-NR KOD W LM A2SLJA IP44 8W 830/840 DIM ACO WH 8 650 A2SLJA­DALI IP44 8W 830/840 DA2 ACO WH 8 650 A2SLJA­CA IP44 8W 830/840 CA ACO WH 8 650 Beställ
produkt, • I lager

Slim Duo Tilt

Riktbara Slim Duo Tilt är en robust downlight­armatur med justerbar färgtemperatur och goda dimningsegenskaper, speciellt avsedd för renoveringsobjekt. Det opala bländskyddet gör att armaturen smälter in vita tak. Användningsområden är badrum, korridorer och sällskapsrum.

• Stomme av pressgjutet aluminium, kupa av opal akryl.

• Vit (W), RAL 9010.

• Skyddsklass II.

• Infälld montering i tak.

• Lämplig för vidarekoppling: Dimbara och Casambi­modeller max 3 x 2,5 mm2. Dali­2 modeller maks. 5 x 2,5 mm2 Fjäderklämmor.

• Monteringshöjd 2–4 m.

• Färgtemperaturer 3000 K och 4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80. MacAdam 5 SDCM.

IP20/IP44. IK07.

Fast LED 8 W. 3000 K 600 lm, 4000 K 650 lm.

Dimning: fram­ och bakkantsstyrning, Dali­2 with push­button control (230 V); och Casambi kan beställas som special.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

66 | Armaturer för proffs 2023
W
Slim Duo Tilt E-NR KOD
LM A2SLJB IP44 8W 830/840 DIM ACO WH 8 650 A2SLJB­DALI IP44 8W 830/840 DA2 ACO WH 8 650 A2SLJB­CA IP44 8W 830/840 CA ACO WH 8 650
Beställ produkt, • I lager

Cio Multi

Cio Multi är en tunn och lätt hybridarmatur som kan fungera både som mini­panel, downlight och plafond. Med justerbar färgtemperatur samt dimbara (bakkant) för ytmontering eller halvinfälld montering. Armaturens färgtemperatur 3000K/4000K/6500K ­ väljs under installation. Cio Multi är lämplig för torra utrymmen i bostäder och offentliga utrymmen och är en utmärkt lösning speciellt för renoveringsprojekt. Justerbart fjäderfästet gör att armaturen ryms i nästan alla färdiga håltagningar (55–250 mm) beroende på produktens storlek. Pir­modellen i serien är särskilt lämplig för entrébelysning, korridorer, källare eller vindslokaler. Cio Multi armaturerna är dimbara (ej Pir­modellen). Du kan välja mellan tre stomstorlekar.

• Stomme av polykarbonat, kupa av opal polykarbonat.

• Vit (WH) RAL 9003.

• Skyddsklass II.

• Ytmontering eller delvis infälld montering.

• Armaturen har en fast anslutningskabel 2 x 0,75 mm2. Terminerad kabel.

• Monteringshöjd 2–5 m.

• Färgtemperaturer 3000 K, 4000 K och 6500 K, kan justeras på armaturen. CRI > 80 / Ra > 80.

• IP20/20.

• IK03.

• Fast LED 9 W/500 lm, 12 W/1000 lm, 16 W/1500 lm. Pirmodell 12 W/1000 lm.

• Dimning: fram­ och bakkantsstyrning och Casambi.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).  Justerbart

Armaturer för proffs 2023 | 67 Downlights
fjäderfästet. Cio Multi Dim E-NR KOD W LM 7474840 A1CIOA IP20 9W 830/840/865 DIM WH 9 500 7474841 A1CIOB IP20 12W 830/840/865 DIM WH 12 1000 7474842 A1CIOC IP20 16W 830/840/865 DIM WH 16 1500 Cio Multi Sensor E-NR KOD W LM 7474843 A1CIOD IP20 12W 830/840/865 PIR WH 12 1000 Cio Multi Casambi E-NR KOD W LM A1CIOA­CA IP20 9W 830/840/865 CA WH 9 500 A1CIOB­CA IP20 12W 830/840/865 CA WH 12 1000 A1CIOC­CA IP20 16W 830/840/865 CA WH 16 1500 Beställ produkt, • I lager

Cio Multi tillbehör

Dekorram

Dekorram finns som tillbehör till Cio Multi­serien. Med den kan du ändra armaturens färg enkelt och snabbt. Ramen finns i svart eller krom för alla basmodeller (ej Pir­modellen). Dekorramen monteras utanpå den förinstallerade armaturen. Armaturens ram har en magnet som gör att dekorramen fäster snabbt och sömlöst och sitter stadigt på plats i armaturen.

• I lager

Cio Multi tillbehör

E-NR KOD

7475693 A1CIOE Dekorativ ring 164 mm BK

7475694 A1CIOF Dekorativ ring 164 mm CR

7475695 A1CIOG Dekorativ ring 217 mm BK

7475696 A1CIOH Dekorativ ring 217 mm CR

7475697 A1CIOI Dekorativ ring 292 mm BK

7475698 A1CIOJ Dekorativ ring 292 mm CR

• •
• •
68 | Armaturer för proffs 2023

Flat R Duo

Flat R Duo är en prisvärd och flexibel panelarmatur/downlight med justerbar färgtemperatur som kräver minimalt med installationsutrymme. Tillverkas i kvalitativa material och med hög finish vilket gör att den passar såväl i offentlig miljö som i privata bostäder där man eftersträvar ett rent uttryck. Flat R Duo är klassad med IP44 varpå den lämpar sig utmärkt även för både badrum och andra fuktiga utrymmen. Fjäderklämmor för enkel installation. Stomme i aluminium, mattvit strukturfärg och diffusor i opal akryl. Alla modeller är dimbara och kan kedjekopplas/överkopplas.

Stomme i aluminium. Diffusor i opal akryl.

Vit, RAL9003.

Skyddsklass II.

Infälld montering i tak/vägg.

Överkopplingsbar, max 3 x 2,5 mm2

Färgtemperatur: 3,000K/4000K, justerbart på ovansida armatur. CRI > 80 / Ra > 80.

• MacAdam 6 SDCM.

• IP20/IP44.

• IK03.

• Fast LED 8 W / 500 lm, 12 W / 1000 lm, 18 W / 1500 lm.

• Dimning: fram­ och bakkantsstyrning; Dali­2 med tryckknappsstyrning (230 V) och Casambi.

• Omgivningstemperatur 0 … 25 °C.

• Nominell livslängd L70 50 000 h (Ta25°C).

• Drivdonets livslängd 50 000 h.

45 380 50 45 45 45 195 50 45 430 50 45 45 45 50 245 45 480 50 295 45 50 45 45 • • • Colour temperature 3000K/4000 K. Armaturer för proffs 2023 | 69 Downlights
Flat R Duo E-NR KOD W LM 7475359 A2FDUA 120 IP44 8W 830/840 DIM WH 8 500 7475361 A2FDUB 175 IP44 12W 830/840 DIM WH 12 1000 7475363 A2FDUC 225 IP44 18W 830/840 DIM WH 18 1500 A2FDUA­DALI 120 IP44 8W 830/840 DA2 WH 8 500 A2FDUB­DALI 175 IP44 12W 830/840 DA2 WH 12 1000 A2FDUC­DALI 225 IP44 18W 830/840 DA2 WH 18 1500 A2FDUA­CA 120 IP44 8W 830/840 CA WH 8 500 A2FDUB­CA 175 IP44 12W 830/840 CA WH 12 1000 A2FDUC­CA 225 IP44 18W 830/840 CA WH 18 1500 A2FDUA­ZB 120 IP44 8W 830/840 ZB WH 8 500 A2FDUB­ZB 175 IP44 12W 830/840 ZB WH 12 1000 A2FDUC­ZB 225 IP44 18W 830/840 ZB WH 18 1500 • I lager

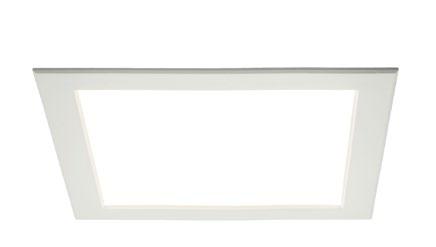

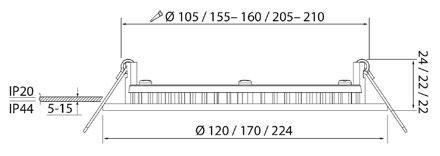

Flat Sq

Downlight­serien Flat Sq passar för montering i låga innertak. Användningsområden är badrum, korridorer och sällskapsrum. Välj mellan rund eller fyrkantig modell. Armaturen är dimbara. Armaturen är utrustad med fjäderklämmor och kan vidarekopplas.

• Stomme av aluminium, kupa av polykarbonat.

• Vit, RAL9003.

• Skyddsklass II.

• Infälld montering i tak.

• Lämplig för vidarekoppling max 3 x 2,5 mm2, Dali­2­modeller 5 x 2,5 mm2

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 4 SDCM.

• IP20/IP44.

• Fast LED 9 W/500 lm, 12 W/900 lm, 15 W/1300 lm.

• Dimning: bakkantsstyrning, Dali­2 med tryckknappsstyrning (230 V); Casambi och Zigbee.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

Beställ produkt, • I lager

Flat Sq

• • • • •
70 | Armaturer för proffs 2023
Flat Sq Dim E-NR KOD W LM 7467913 A2FLGG 120 IP44 9W/830 DIM PCO WH 9 500 7467915 A2FLGH 120 IP44 9W/840 DIM PCO WH 9 500 7467917 A2FLGI 175 IP44 12W/830 DIM PCO WH 12 900 7467918 A2FLGJ 175 IP44 12W/840 DIM PCO WH 12 900 7467919 A2FLGK 225 IP44 15W/830 DIM PCO WH 15 1300 7467922 A2FLGL 225 IP44 15W/840 DIM PCO WH 15 1300 Flat Sq Dali E-NR KOD W LM A2FLGG­DALI 120 IP44 9W/830 DA2 PCO WH 9 500 A2FLGH­DALI 120 IP44 9W/840 DA2 PCO WH 9 500 A2FLGI­DALI 175 IP44 12W/830 DA2 PCO WH 12 900 A2FLGJ­DALI 175 IP44 12W/840 DA2 PCO WH 12 900 A2FLGK­DALI 225 IP44 15W/830 DA2 PCO WH 15 1300 A2FLGL­DALI 225 IP44 15W/840 DA2 PCO WH 15 1300 A2FLGG­CA 120 IP44 9W/830 CA PCO WH 9 500
E-NR KOD W LM A2FLGG­CA 120 IP44 9W/830 CA PCO WH 9 500 A2FLGH­CA 120 IP44 9W/840 CA PCO WH 9 500 A2FLGI­CA 175 IP44 12W/830 CA PCO WH 12 900 A2FLGJ­CA 175 IP44 12W/840 CA PCO WH 12 900 A2FLGK­CA 225 IP44 15W/830 CA PCO WH 15 1300 A2FLGL­CA 225 IP44 15W/840 CA PCO WH 15 1300
Sq Zigbee E-NR KOD W LM A2FLGG­ZB 120 IP44 9W/830 ZB PCO WH 9 500 A2FLGH­ZB 120 IP44 9W/840 ZB PCO WH 9 500 A2FLGI­ZB 175 IP44 12W/830 ZB PCO WH 12 900 A2FLGJ­ZB 175 IP44 12W/840 ZB PCO WH 12 900 A2FLGK­ZB 225 IP44 15W/830 ZB PCO WH 15 1300 A2FLGL­ZB 225 IP44 15W/840 ZB PCO WH 15 1300
Casambi
Flat

Planex

Tack vare sin låga värmeutveckling och sin extremt platta och lätta konstruktion kan Planex användas i olika typer av takoch inredningskonstruktioner. Armaturen är lätt att installera och vidarekoppla. Den kan fås både färdigt utrustad med LED eller i en version, där enbart själva armaturen ingår. Till den senare finns separata ljuskällor med olika färgtemperaturer och dimmöjligheter.

Stomme av polykarbonatplast.

Vit och silver.

Infällt montage.

3 x 2,5 mm2

MacAdam 6 SDCM.

IP23.

Fast LED GX53 5W/480 lm.

On/Off.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70 15 000 h (Ta25°C).

• Rekommenderade ljuskällor: 4713758 PRO LED GX53, 4713759 PRO LED GX53 DIM, 4713760 PRO LED GX53 DIM.

7461568 7463392
Armaturer för proffs 2023 | 71 Downlights
• I lager
Planex E-NR KOD W LM 7461568 A1PLCM IP23 GX53 LED 5W/830 WH 5 480 7461567 A1PLBM IP23 GX53 LED 5W/830 SI 5 480 Planex stomme E-NR KOD 7463392 A1PLCR Stomme IP23 GX53 max 6W WH

Drop

Drop är en genomgående IP65­klassad downlight­serie. Armaturen är gjord av mycket högkvalitativa och hållbara UV­ och korrosionsskyddade material som gör att den kan installeras i offentliga utrymmen både inom­ och utomhus. Tack vare IPklassningen är Drop även lämplig att installera på takutsprång och andra exteriöra ytor på byggnader. Du kan välja den modell som bäst passar ditt projekt utifrån tre olika storleks­ och effektalternativ, samt två olika färger som standard.

• Stomme av aluminium, kupa av härdat glas.

• Reflektor av fasetterat aluminium. 20 W 50D, 26 W 70D och 39 W 70D.

• Vit (W) RAL 9003, silver (S) RAL 9006 och svart (B) RAL 9005.

Skyddsklass III.

Infälld montering i tak.

Kopplas i separat dosa. Monteringshöjd 2–6 m.

Fast LED 20 W 2500 lm, 26 W 3600 lm eller 39 W 5000 lm.

Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

• IP65/IP65.

• IK05.

• On/Off.

• Omgivningstemperatur ­25 … 25 °C.

• Livslängd L80 100 000 h. (Ta25°C).

• Går att få projektspecifikt med 3000 K färgtemperatur, svart (RAL9005) och Dali­modeller (IP21).

5 guarantee year 72 | Armaturer för proffs 2023
Drop 140 E-NR KOD W LM 7474949 A1DROA 140 IP65 20W/840 50D GLC WH 20 2500 7474950 A1DROB 140 IP65 20W/840 50D GLC SI 20 2500 A1DROG 140 IP65 20W/840 50D GLC BK 20 2500 Drop 180 E-NR KOD W LM 7474951 A1DROC 180 IP65 26W/840 70D GLC WH 26 3600 7474952 A1DROD 180 IP65 26W/840 70D GLC SI 26 3600 A1DROH 180 IP65 26W/840 70D GLC BK 26 3600 Drop 230 E-NR KOD W LM 7474953 A1DROE 230 IP65 39W/840 70D GLC WH 39 5100 7474954 A1DROF 230 IP65 39W/840 70D GLC SI 39 5100 A1DROI 230 IP65 39W/840 70D GLC BK 39 5100 Beställ produkt

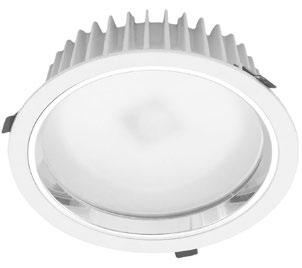

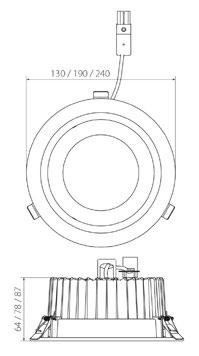

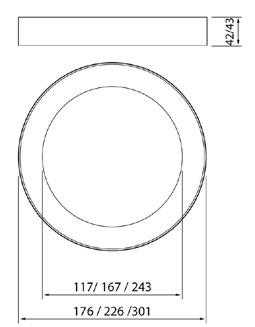

Downlight­serie för allmänna offentliga utrymmen samt korridorer­ och entreér. Högklassiga material. Heltäckande sortiment med tre storlekar att välja mellan. Fast LED, färgtemperaturer 3000 K och 4000 K. Finns i on/off­ och Dali­modeller. Glansig reflektor. Infälld montering i tak.

• Stomme och reflektor av aluminium. Opal glaskupa.

• Vit.

• Skyddsklass II.

• Infälld montering. 190­ och 240­modellerna kan vidarekopplas 5 x 2,5 mm2. 130 mm modellen terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 2–4 m.

• 130 mm: On/off och Dali­modeller. 190 mm och 240 mm: On/ off och Dali­modeller med push­dim control.

• Fast LED: 8W 750 lm; 10W 1000 lm; 20W 2100 lm; 28W 3000 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20/IP43.

• Omgivningstemperatur 0 till +25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 60 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA = Dali, GLO = Glas Opal.

Finns även med färgtemperaturer på 2700 K och 5000 K, 240 mm 15 W/1500 lm­modeller samt Casambi­ och 1–10 Vversioner efter projektets behov.

Carol 5 guarantee year 8W 10W 20W 28W Armaturer för proffs 2023 | 73 Downlights
Carol 130 E-NR KOD W LM 7474724 A1CAAB 130 IP43 8W/840 GLO WH 8 750 7474725 A1CAAC 130 IP43 8W/830 GLO WH 8 750 7474726 A1CAAD 130 IP43 8W/840 DA GLO WH 8 750 7474727 A1CAAE 130 IP43 8W/830 DA GLO WH 8 750 Carol 190 E-NR KOD W LM 7474728 A1CAAF 190 IP43 10W/840 GLO WH 10 1000 7474729 A1CAAG 190 IP43 10W/830 GLO WH 10 1000 7474730 A1CAAH 190 IP43 10W/840 DA GLO WH 10 1000 7474731 A1CAAI 190 IP43 10W/830 DA GLO WH 10 1000 Carol 240 E-NR KOD W LM 7474732 A1CAAJ 240 IP43 20W/840 GLO WH 20 2100 7474733 A1CAAK 240 IP43 20W/830 GLO WH 20 2100 7474734 A1CAAL 240 IP43 28W/840 GLO WH 28 3000 7474735 A1CAAM 240 IP43 28W/830 GLO WH 28 3000 7474736 A1CAAN 240 IP43 20W/840 DA GLO WH 20 2100 7474737 A1CAAO 240 IP43 20W/830 DA GLO WH 20 2100 7474738 A1CAAP 240 IP43 28W/840 DA GLO WH 28 3000 7474739 A1CAAQ 240 IP43 28W/830 DA GLO WH 28 3000 Beställ produkt

• •

Compact Mini

Compact Mini Kit med sex armaturer är ett installationsfärdigt set med små downlights. Du kan skapa en estetisk accentbelysning med ljusstrålarna från den slanka armaturen och justera atmosfären i rummet genom dimning. Armaturen har utmärkt färgåtergivning och finns i tre olika färgtemperaturer. Den lilla Compact Mini­armaturen lämpar sig för infällt montage i tak, fönsternischer, skåp och väggar i alla rum i bostaden, och med skyddsklass IP44 kan den även användas i våta utrymmen. LED­downlight­setet innehåller armaturer, strömkälla och installationskablar. Individuella armaturer finns som tillbehör och kan användas för att utöka installationen till åtta armaturer. Minsta antal armaturer i en installation är fyra. Snabbkopplingarna är placerade en meter från varandra och den första är 2,5 m från strömkällan. Färgen på armaturen kan ändras till svart med en dekorram som köps separat.

• Stomme av aluminium, kupa av PMMA.

• Vit RAL 9003.

• Skyddsklass II.

• Infälld montering i tak, infällningsöppning Ø 27 mm.

• Armaturen kan vidarekopplas max. 3 x 2,5 mm².

• Monteringshöjd 2–5 m.

• Färgtemperaturer 2700 K, 3000 K ja 4000 K. CRI > 90 / Ra > 90.

• MacAdam 6 SDCM.

• IP20/IP44.

• IK02.

• Fast LED 6 x 1,2 W/6 x 72 lm.

• Dimning: fram­ och bakkantsstyrning.

• Omgivningstemperatur 0 till 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h (Ta25°C).

Compact Mini

74 | Armaturer för proffs 2023
E-NR KOD W LM 7475609 A1CMAA IP44 Kit 6x1,2W/927 45D DIM WH 9 432 7475611 A1CMAB IP44 Kit 6x1,2W/930 45D DIM WH 9 432 7475613 A1CMAC IP44 Kit 6x1,2W/940 45D DIM WH 9 432 • I lager

• •

Compact Mini tillbehör

Med Compact Mini som tillbehör kan du utöka downlight­setet till att omfatta upp till åtta armaturer med en driver. Du kan skapa en estetisk accentbelysning med ljusstrålarna från den slanka armaturen och justera atmosfären i rummet genom dimning. Armaturen har utmärkt färgåtergivning och finns i tre olika färgtemperaturer. Den lilla Compact Mini­armaturen lämpar sig för infällt montage i alla rum i bostaden, och med skyddsklass IP44 kan den även användas i våta utrymmen.

• Stomme av aluminium, kupa av PMMA.

• Vit RAL 9003.

• Skyddsklass III.

• Infälld montering i tak, infällningsöppning Ø 27 mm.

• Terminerad kabel.

Monteringshöjd 2–5 m.

Färgtemperaturer 2700 K, 3000 K ja 4000 K. CRI > 90 / Ra > 90.

• MacAdam 6 SDCM.

• IP20/IP44.

• IK02.

• Fast LED 1,2 W/72 lm.

• Dimning: fram­ och bakkantsstyrning.

• Omgivningstemperatur 0 till 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h (Ta25°C).

Compact Mini frontring

Compact Mini­ramen är ett utbytbart tillbehör som gör att du kan ändra färg på armaturen till svart. Ramen skruvas fast i stället för den vita standardramen. Säljs i förpackningar med sex stycken. Compact Mini frontring

Armaturer för proffs 2023 | 75 Downlights
E-NR KOD 4146800 A1CMCA Frontring med lins 45D BK 6st • I lager Compact Mini tillbehör E-NR KOD W LM 7475615 A1CMBA IP44 1,2W/927 45D DIM WH 1 72 7475617 A1CMBB IP44 1,2W/930 45D DIM WH 1 72 7475618 A1CMBC IP44 1,2W/940 45D DIM WH 1 72 • I lager

Dimmerrekommendationer

x­y Utmärkt avbländning med x­y­armaturer. Kan nå dimnivåer under 10 %, inget ljud/flimmer

Bra avbländning, lägsta dimnivå mellan 10%­30%. Litet ljud kunde höras. Begränsade dimningsnivåer/räckvidd. Potentiell risk med flimmer eller oväntat beteende.

N.A Dimmerlampkombination ej tillämplig/relevant

N.T Dimmerlampkombination ej testad

76 | Armaturer för proffs 2023
2623310 ROTERANDE LED­DIMMER 300W 2623306 ROTERANDE LEDDIMMER 100W 2622225 UNI400LED 4­400W RCL UK 2619377 Ljusstyrram 2­400W / VA infälld 2621180 LED LJUSKONTROLL 3­400W AIRAM AD300 AIRAM AD100 SBD200LED ABB 6523 UR…­103 ENSTO 1731DD­LS1940 RC RC RC/RL RC/RL RC/RL Dimningsprestanda Dimningsingsområde Flimmer/ ljud Dimningsprestanda Dimningsingsområde Flimmer/ ljud Dimningsprestanda Dimningsingsområde Flimmer/ ljud Dimningsprestanda Dimningsingsområde Flimmer/ ljud Dimningsprestanda Dimningsingsområde Flimmer/ ljud 4297867 Ronda 175 IP20 12W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297868 Ronda 175 IP20 12W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297869 Ronda 225 IP20 15W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297870 Ronda 225 IP20 15W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297871 Ronda 300 IP20 21W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297872 Ronda 300 IP20 21W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297873 Kubo 175 IP20 12W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297874 Kubo 175 IP20 12W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297875 Kubo 225 IP20 15W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297876 Kubo 225 IP20 15W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297877 Kubo 300 IP20 21W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297878 Kubo 300 IP20 21W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4126227 Saunaled Hor 320 8W/827 PCO TRL 1­5 1­5 1­5 1­5 1­5 4126226 Saunaled Sq 260 8W/827 PCO TRL 1­5 1­5 1­5 1­5 1­5 4126228 Saunaled Vert 180 8W/827 PCO TRL 1­5 1­5 1­5 1­5 1­5 4107619 Compact Fix IP65 5W/830 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4107622 Compact Fix IP65 5W/840 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4107625 Compact Tilt IP44 5W/830 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4107640 Compact Tilt IP44 5W/840 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4126272 Compact Tilt IP44 5W/830 36D DIM SA 1­5 1­5 1­5 1­5 1­5 4126273 Compact Tilt IP44 5W/840 36D DIM SA 1­5 1­5 1­5 1­5 1­5 4107649 Compact Tilt IP44 7W/830 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4107651 Compact Tilt IP44 7W/840 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4126274 Compact Tilt IP44 7W/830 36D DIM SA 1­5 1­5 1­5 1­5 1­5 4126275 Compact Tilt IP44 7W/840 36D DIM SA 1­5 1­5 1­5 1­5 1­5 4146550 Compact Outdoor IP65 5W/830 DIM B 1­5 1­5 1­5 1­5 1­5 4146548 Compact Outdoor IP65 5W/830 DIM W 1­5 1­5 1­5 1­5 1­5 4146549 Compact Outdoor IP65 5W/840 DIM B 1­5 1­5 1­5 1­5 1­5 4146547 Compact Outdoor IP65 5W/840 DIM W 1­5 1­5 1­5 1­5 1­5 4126263 Cosy Fix IP44 7W/930 36D DIM ACC WH 1­5 1­5 1­5 1­5 1­5 4126264 Cosy Fix IP44 7W/940 36D DIM ACC WH 1­5 1­5 1­5 1­5 1­5 4126265 Cosy Tilt IP44 7W/940 36D DIM ACC W 1­5 1­5 1­5 1­5 1­5 4126266 Cosy Tilt IP44 7W/930 36D DIM ACC W 1­5 1­5 1­5 1­5 1­5 4245361 Slim Duo Fix IP44 8W 830/840 DIM WH 1­5 1­5 1­5 1­5 1­5 4245362 Slim Duo Tilt IP44 8W 830/840 DIM W 1­5 1­5 1­5 1­5 1­5 4146601 Cio Multi IP20 9W 830/840/865 DIM 1­5 1­5 1­5 1­5 1­5 4146602 Cio Multi IP20 12W 830/840/865 DIM 1­5 1­5 1­5 1­5 1­5 4146603 Cio Multi IP20 16W 830/840/865 DIM 1­5 1­5 1­5 1­5 1­5 4146518 Flat R Duo 120 IP44 8W 830/840 DIM 1­5 1­5 1­5 1­5 1­5 4146519 Flat R Duo 175 IP44 12W 830/840 DIM 1­5 1­5 1­5 1­5 1­5 4146520 Flat R Duo 225 IP44 18W 830/840 DIM 1­5 1­5 1­5 1­5 1­5 4297885 Flat Sq 120 IP44 9W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297886 Flat Sq 120 IP44 9W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297887 Flat Sq 175 IP44 12W/830 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297888 Flat Sq 175 IP44 12W/840 DIM PCO WH 1­5 1­5 1­5 1­5 1­5 4297889 Flat Sq 225 IP44 15W/830 DIM PCO WH N.T N.T N.T N.T N.T N.T N.T N.T N.T 1­5 N.T N.T N.T 4297890 Flat Sq 225 IP44 15W/840 DIM PCO WH N.T N.T N.T N.T N.T N.T N.T N.T N.T 1­5 N.T N.T N.T 4146591 Spot­On 13W 830/840 36D DIM BK 1­5 1­5 1­5 1­5 1­5 4146592 Spot­On 13W 830/840 36D DIM WH 1­5 1­5 1­5 1­5 1­5 4146593 Spot­On P 13W 830/840 36D DIM BK 1­5 1­5 1­5 1­5 1­5 4146594 Spot­On P 13W 830/840 36D DIM WH 1­5 1­5 1­5 1­5 1­5

Compact Tilt är en högkvalitativ justerbar downlight för allmänbelysning i bostadshus och offentliga utrymmen. Denna justerbara enhet är lämplig både för allmän belysning och för att framhäva detaljer.

Armaturer för proffs 2023 | 77 Downlights
78 | Armaturer för proffs 2023

Armaturer för skensystem

Beam 80 Spot-On 83 Spot-On P 84 Target M 85 Target L 87 Armaturer för proffs 2023 | 79 Armaturer för skensystem

• •

Beam är en elegant spotlight med tidlös design för utbytbara PAR16 GU10 LED-lampor. Beam monteras i en- (1P) eller trefasskena (3P). Armaturen passar bland annat för offentliga lokaler som restauranger, kaféer, frisersalonger och små butiker samt bostadshus.

• Polykarbonatstomme.

• Vit, RAL 9016 och svart, RAL 9005.

• Skyddsklass I.

• Beam 3-P har en trefas GA69-adapter för kontaktskena. Armaturen passar för montering i Global Pro (f.d. Nokia), XTS, XTTS och XTSC 3-kretsskenor, Erco, Iguzzini, Unipro T3 och Eutrac kontaktskenor.

Beam 1-P har en enfas GP67M-adapter för kontaktskena. Armaturen passar för montering i Global Base 1-kretsskenor. Passar även för Lytespan 1- och Lytespan LP-skenor.

• IP20.

• Max. 7W LED-lampa. Lamplängd max 57 mm.

• On/Off.

• Omgivningstemperatur 0 … 25 °C.

• I lager

Beam E-NR KOD 7450963 A2BEAB IP20 GU10 PAR16 WH 1-P

7450962 A2BEAA IP20 GU10 PAR16 BK 1-P

Beam

E-NR KOD 7450964 A2BEAC IP20 GU10 PAR16 WH 3-P

7450965 A2BEAD IP20 GU10 PAR16 BK 3-P

151 95 90° 360° 176 63 Ø 58
Beam
80 | Armaturer för proffs 2023
Armaturer för proffs 2023 | 81
Armaturer för skensystem
Beam. För den eleganta strålkastaren Beam kan du välja din föredragna ljuskälla från PAR16 GU10 LED-lampsortimentet. Två ramfärger och montering på en- eller trefasskena.

Spot-on spotlighten har utmärkt färgåtergivning så den lämpar sig för belysning av caféer, restauranger och små företagslokaler.

I Navi Noodle Bar smälter de svarta lamporna sömlöst mot det svarta paneltaket.

82 | Armaturer för proffs 2023

Spot-On

Spot-On är en tidlös mindre spotlightarmatur med justerbar färgtemperatur 3000K/4000K som passar utmärkt som belysning i kaféer, restauranger och små affärslokaler. Dimbar punktbelysning ger ett mångsidiga belysningsalternativ och möjliggör att man lätt kan situationsanpassa rumsbelysningen. Välja färgtemperatur på armaturen och justera sedan ljusnivån (dim) med lämpligt styrdon i din lokal. Utöver Spot-On punktarmaturerna kan du komplettera belysningen med Spot-On P pendelarmaturer. Genom att välja både punktarmaturer och pendlade modeller i samma rum kan du skapa ett modernt utryck och samtidigt möjliggöra stor dynamik i din lokal. Armaturerna är tillverkade av högklassiga material och har utmärkt färgåtergivning. Produkten finns i svart eller vitt, och du kan välja antingen en modell med en kontakt för dimning och byte av färgtemperatur eller en modell där färgtemperaturen blir varmare vid dimning. Levereras med två extra reflektorer, 12 och 24 grader samt ett bländskydd (bikakeraster) i förpackningen.

• Stomme av strängpressad aluminium. Kupa av akryl. Fasetterad aluminiumreflektor, 36°.

• Vit, RAL 9010 och svart, RAL 9005.

• Skyddsklass I.

• Montering i 3-fas kontaktskena.

• Kompatibla 3-fas kontaktskenor: Global Pro (f.d. Nokia), XTS, XTTS och XTSC för 3-fasskenor, Erco, Iguzzini, Unipro T3 och Eutrac.

• Ytmontering möjlig med adapter 1452093 och 1453093, beställs separat.

• Monteringshöjd 3–5 m.

• Färgtemperaturer 3000 K och 4000 K kan bytas i armaturen. I DTW-modellerna ändras färgtemperaturen 3 000–1 800 K vid dimning. CRI > 90 / Ra > 90.

• IP20.

• IK02.

• Fast LED 13 W/900 lm.

• MacAdam 3 SDCM.

• Dimbar.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 (Ta25°C).

• Levereras med bländskydd (bikakeraster) och två extra reflektorer med 12 samt 24 graders spridningsvinkel.

3000K 4000K Ø 55 165 Ø55 165 90° 350° • • • • Dim to warm Armaturer för proffs 2023 | 83 Armaturer för skensystem
Spot-On E-NR KOD W LM 7403095 A1SPOA IP20 13W 930/940 36D DIM SV 13 900 7403096 A1SPOB IP20 13W 930/940 36D DIM VI 13 900 4146691 A1SPOE IP20 14W 918-930 36D DTW BK 13 900 4146692 A1SPOF IP20 14W 918-930 36D DTW WH 13 900
• I lager

Spot-On P

Pendelarmaturen Spot-On P med justerbar färgtemperatur

3000K/4000K passar utmärkt som belysning i kaféer, restauranger och små affärslokaler. Dimbar punktbelysning för installation i skensystem eller fixpoint fäste. Genom att välja färgtemperatur och olika dimningsnivåer kan du skapa en passande och situationsanpassad belysning och accentuera önskade detaljer i rummet. Utöver Spot-On P (Pendel) kan du planera belysning även med Spot-On spotlight för skensystem. Genom att välja både spotlights och pendlad modell i samma rum kan du skapa ett modernt utryck och en dynamisk belysning i alla rum. Armaturerna är tillverkade av högklassiga material och har utmärkt färgåtergivning. Produkten finns i svart eller vitt, och du kan välja antingen en modell med en kontakt för dimning och byte av färgtemperatur eller en modell där färgtemperaturen blir varmare vid dimning. Levereras med 2 extra reflektorer, 12 och 14 grader samt bikakeraster i förpackningen.

• Stomme av strängpressat aluminium. Kupa av akryl. Fasetterad aluminiumreflektor 36°.

• Vit, RAL 9010 och svart, RAL 9005.

• Skyddsklass I.

Montering i 3-fas kontaktskena.

Kompatibla 3-fas kontaktskenor: Global Pro (f.d. Nokia), XTS, XTTS och XTSC för 3-fasskenor, Erco, Iguzzini, Unipro T3 och Eutrac.

• Ytmontering möjlig med adapter 1452093 och 1453093, beställs separat.

• Monteringshöjd 3–5 m.

• Armaturernas totala mått från monteringsytan och ner 2 m.

• Färgtemperaturer 3000 K och 4000 K kan bytas i armaturen. I DTW-modellerna ändras färgtemperaturen 3 000–1 800 K vid dimning. CRI > 90 / Ra > 90.

IP20.

IK02.

Fast LED 13 W/900 lm.

MacAdam 3 SDCM.

Dimbar.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 (Ta25°C).

• Levereras med bländskydd (bikakeraster) och två extra reflektorer med 12 samt 24 graders spridningsvinkel.

3000K 4000K • • • • Dim to warm 84 | Armaturer för proffs 2023 • I lager
Spot-On P E-NR KOD W LM 7403097 A1SPOC IP20 13W 930/940 36D DIM BK P 13 900 7403098 A1SPOD IP20 13W 930/940 36D DIM WH P 13 900 4146693 A1SPOG IP20 14W 918-930 36D DTW BK 13 900 4146694 A1SPOH IP20 14W 918-930 36D DTW WH 13 900

Target M

Target M är en spotlight som lämpar sig utmärkt som butiksbelysning. Armaturen har ett högklassigt ljus och utmärkt färgåtergivning. PremiumWhite-funktionen är framtagen för spotoch accentbelysning i butiker. Det PremiumWhite-optimerade spektrumet påverkar färgernas kontrast och lyfter fram vita nyanser. Armaturen har ett nästintill omärkbart förkopplingsdon som är integrerat i trefasskenans adapter. Armaturen är lätt att anpassa och erbjuder många alternativ för belysning av butikslokaler: den är lätt att flytta och rikta om på nytt efter behov. Lämpliga användningsområden är mode- och klädbutiker samt museer och andra offentliga lokaler.

• Pressgjuten aluminiumstomme. Kupa av polykarbonat. Vridbar och roterande facetterad aluminiumreflektor 36°. Finns även att få som tillbehör i 15°, 25° eller 60°.

• Pulverlackad, vit, RAL9003 och svart, RAL9005.

• Skyddsklass I.

• Montering i 3-fas kontaktskena. Dali-modeller i Dali-2-kontaktskena.

• Kompatibla 3-fas kontaktskenor: Global Trac Pro och Stucchi OneTrack.

• Kompatibla Dali-kontaktskenor: Nordic Aluminium Global Pulse och Stucchi OneTrack.

• Monteringshöjd 3–6 m.

• Färgtemperaturer 3000 K och 4000 K. CRI > 90 / Ra > 90.

• IP20.

• IK02.

• Fast LED 27 W/2500 lm.

• MacAdam 3 SDCM.

• On/off och Dali-2.

• Omgivningstemperatur -0 … 25 °C.

• Livslängd L80 50 000 (Ta25°C)

• Finns även som ljusflödespaket upp till 3300 lm (CRI > 80) efter projektets behov. Välj färgtemperaturer ur Philips Fortimo SLM-serien enligt följande: 827, 830, 840, 850, 857, 927 och 930. PremiumWhite kan beställas i färgtemperatur 830 och 935. Dessutom finns alternativ optimerade för färskt kött (FoodPremiumRed) samt för frukt och bröd (FoodWarmWhite). Alternativ för reflektorer: 15°, 25°, 36°, 60°. Kan beställas med Dali-2 och Casambi. Bländskydd av Barn Door-typ som tillbehör.

Ståldörrsljusbarriär för Target M-armaturer.

Beställ produkt, • I lager

5 guarantee year • • • • • • • • • Armaturer för proffs 2023 | 85 Armaturer för skensystem
Target M E-NR KOD W LM 7402875 A1TATA IP20 27W/940 2500lm 36D WH 27 2500 7402876 A1TATB IP20 27W/930 2500lm 36D WH 27 2500 7402877 A1TATC IP20 27W/940 2500lm 36D BK 27 2500 7402878 A1TATD IP20 27W/930 2500lm 36D BK 27 2500 Target M E-NR KOD W LM 7403129 A1TATA-DALI IP20 27W/940 2500lm 36D DA2 WH 27 2500 7403130 A1TATB-DALI IP20 27W/930 2500lm 36D DA2 WH 27 2500 7403131 A1TATC-DALI IP20 27W/940 2500lm 36D DA2 BK 27 2500 7403132 A1TATD-DALI IP20 27W/930 2500lm 36D DA2 BK 27 2500 Target M tillbehör E-NR KOD 7403133 A1TATI Barndoor M WH 7403134 A1TATJ Barndoor M BK 7403141 A1TATM Reflektor M 15° 7403142 A1TATN Reflektor M 25° 7403143 A1TATO Reflektor M 60°

Target är rätt spotlight där bra färgåtergivning är viktigt. Tack vare PremiumWhite-funktionen ser rent vitt i Targets ljus även rent vitt ut. Rätt lösning för kläd- och inredningsbutiker, museer och gallerier.

86 | Armaturer för proffs 2023

Target L

Target L är en spotlight som lämpar sig utmärkt som butiksbelysning. Armaturen har ett högklassigt ljus och utmärkt färgåtergivning. PremiumWhite-funktionen är framtagen för spotoch accentbelysning i butiker. Det PremiumWhite-optimerade spektrumet påverkar färgernas kontrast och lyfter fram vita nyanser. Armaturen har ett nästintill omärkbart förkopplingsdon som är integrerat i trefasskenans adapter. Armaturen är lätt att anpassa och erbjuder många alternativ för belysning av butikslokaler: den är lätt att flytta och rikta om på nytt efter behov. Lämpliga användningsområden är mode- och klädbutiker samt museer och andra offentliga lokaler.

• Pressgjuten aluminiumstomme. Kupa av polykarbonat. Vridbar och roterande facetterad aluminiumreflektor 36°. Finns även att få som tillbehör i 15°, 25° eller 60°.

• Pulverlackad, vit, RAL9003 och svart, RAL9005.

• Skyddsklass I.

• Montering i 3-fas kontaktskena. Dali-2-modeller i Dali-kontaktskena.

• Kompatibla 3-fas kontaktskenor: Global Trac Pro och Stucchi OneTrack.

• Kompatibla Dali-kontaktskenor: Nordic Aluminium Global Pulse och Stucchi OneTrack.

• Monteringshöjd 3–6 m.

• Färgtemperaturer 3000 K och 4000 K. CRI > 90 / Ra > 90.

• IP20.

• IK02.

• Fast LED 41 W/3800 lm.

• MacAdam 3 SDCM.

• On/off och Dali-2.

• Omgivningstemperatur -0 … 25 °C.

• Livslängd L80 50 000 (Ta25°C)

• Finns även som ljusflödespaket upp till 4 700 lm (CRI > 80) efter projektets behov. Välj färgtemperaturer ur Philips Fortimo SLM-serien enligt följande: 827, 830, 840, 850, 857, 927 och 930. PremiumWhite kan beställas i färgtemperatur 830 och 935 cm. Dessutom finns alternativ optimerade för färskt kött (FoodPremiumRed) samt för frukt och bröd (FoodWarmWhite). Alternativ för reflektorer: 15°, 25°, 36°, 60°. Kan beställas med Dali-2 och Casambi. Bländskydd av Barn Door-typ som tillbehör.

Beställ produkt, • I lager Ståldörrsljusbarriär

5 guarantee year • • • • • • • • • Armaturer för proffs 2023 | 87 Armaturer för skensystem
L-armaturer. Target
E-NR KOD W LM 7402879 A1TATE IP20 41W/940 3800lm 36D WH 41 3800 7402880 A1TATF IP20 41W/930 3800lm 36D WH 41 3800 7402881 A1TATG IP20 41W/940 3800lm 36D BK 41 3800 7402882 A1TATH IP20 41W/930 3800lm 36D BK 41 3800 Target L E-NR KOD W LM 7403135 A1TATE-DALI IP20 41W/940 3800lm 36D DA2 WH 41 3800 7403136 A1TATF-DALI IP20 41W 930 3800lm 36D DA2 WH 41 3800 7403137 A1TATG-DALI IP20 41W 940 3800lm 36D DA2 BK 41 3800 7403138 A1TATH-DALI IP20 41W 930 3800lm 36D DA2 BK 41 3800
för Target
L
Target L tillbehör E-NR KOD 7403139 A1TATK Barndoor L WH 7403140 A1TATL Barndoor L BK 7403144 A1TATP Reflektor L 15° 7403145 A1TATQ Reflektor L 25° 7403146 A1TATR Reflektor L 60°
88 | Armaturer för proffs 2023
Vario 90 Vario D/I 91 Vario P 93 Office 94 Office P 96 Office D/I 98 Tradi 100 Naos 101 Profi L 102 Arel 103 Arel D/I 104 Eval 105 Sport 106 Fly 107 Puck 108 Ballo 110 Tillbehör 111 Armaturer för proffs 2023 | 89 Ytmonterade och pendlade armaturer
Ytmonterade och pendlade armaturer

Vario

Ytmonterade Vario är en armatur med aluminiumprofil som är utvecklad och tillverkad i Finland. Du kan skräddarsy en helhet som passar perfekt för ditt projekt med olika stomlängder och hörnkopplingsstycken. Användningsområden är kontor, entréhallar och utbildningsinstitutioner samt korridorer inomhus. Med armaturen kan du skapa en kontinuerlig ljuslinje på upp till 4 500 mm. Vario-armaturerna produceras i Finland och är designade och tillverkade på Airams fabrik i Lahtis.

• Stomme av aluminium, kupa av akryl; mikroprisma eller opal.

• Vit, RAL 9010.

• Skyddsklass I.

• Ytmontering i taket. Kopplas i separat dosa. Armaturen levereras med två meter förbindningskabel (3/5 x 0,75 mm2).

• Opaali:

1140 mm: 26 W / 3200 lm.

1420 mm: 33 W / 4000 lm.

4500 mm: 104 W / 12 800 lm.

• Mikroprisma:

1140 mm: 26 W / 3000 lm.

1420 mm: 33 W / 3700 lm.

4500 mm: 104 W / 11 100 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off- och Dali-2-modeller med tryckknappsstyrning (230 V).

Omgivningstemperatur 0 … 25 °C.

Livslängd L70 100 000 h (Ta25°C).

Livslängd L80 100 000 h (Ta25°C).

Strömkällans livslängd 100 000 h.

WH = vit, DA2 = Dali-2, ACO = akrylopal, ACMP = akrylprisma.

• Casambi- och ActiveAhead-modeller är tillgängliga på projektspecifik basis. Ljusflödespaket som skräddarsys helt efter dina behov finns tillgängliga. Genomkoppling, olika genomföringspunkter, måttillverkade anslutningskablar med snabbkoppling och snabbanslutningskablar finns på beställning. Färgtemperatur 3000 K på begäran. Mot separat beställning stomfärger i RAL-Classic-serien. Olika linjär belysning på beställning. Olika längder från 600 mm till 4500 mm finns också tillgängliga på beställning.

ActiveAhead 90 | Armaturer för proffs 2023
Vario ACO E-NR KOD W LM A1VARB 1140 26W/840 ACO WH 26 3200 A1VARD 1420 33W/840 ACO WH 33 4000 A1VARF 4500 104W/840 ACO WH 104 12800 A1VARG 1140 26W/830 ACMP WH 26 2900 Vario ACMP E-NR KOD W LM A1VARH 1140 26W/840 ACMP WH 26 3000 A1VARJ 1420 33W/840 ACMP WH 33 3700 A1VARL 4500 104W/840 ACMP WH 104 11100 A1VARA-DALI 1140 26W/830 ACO DA2 WH 26 3000 Vario ACO Dali E-NR KOD W LM A1VARB-DALI 1140 26W/840 ACO DA2 WH 26 3200 A1VARD-DALI 1420 33W/840 ACO DA2 WH 33 4000 A1VARF-DALI 4500 104W/840 ACO DA2 WH 104 12800 A1VARG-DALI 1140 26W/830 ACMP DA2 WH 26 2900 Vario ACMP Dali E-NR KOD W LM A1VARH-DALI 1140 26W/840 ACMP DA2 WH 26 3000 A1VARJ-DALI 1420 33W/840 ACMP DA2 WH 33 3700 A1VARL-DALI 4500 104W/840 ACMP DA2 WH 104 11100

Vario D/I

Pendelarmaturen Vario D/I med ned- och uppljus är en armatur med aluminiumprofil som är utvecklad och tillverkad i Finland. Med olika stomlängder och hörnkopplingsstycken kan du skräddarsy en helhet som passar perfekt för ditt projekt. Användningsområden är kontor, entréhallar och utbildningsinstitutioner samt korridorer inomhus. Med armaturen kan du skapa en kontinuerlig ljuslinje på upp till 4 500 mm. Vario D/Iarmaturerna produceras i Finland och är designade och tillverkade på Airams fabrik i Lahtis.

• Stomme av aluminium, kupa av akryl; mikroprisma eller opal.

• Vit, RAL 9010.

• Skyddsklass I.

• Pendelmontering. Kopplas i separat dosa. Armaturen levereras med två meter förbindningskabel (5 x 0,75 mm2).

Längden på den vajer 1500 mm.

• Opal:

1140 mm: 33 W / 4200 lm.

1420 mm: 47 W / 6000 lm.

4500 mm: 130 W / 16 800 lm.

• Mikroprisma:

1140 mm: 33 W / 4000 lm.

1420 mm: 47 W / 5700 lm.

4500 mm: 130 W / 15 100 lm.

• Som standard spritt ljus 70/30. Uppljus 70 %. Ned- och uppljus styrs separat.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off- och Dali-2-modeller med tryckknappsstyrning (230 V).

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• WH = vit, DA2 = Dali-2, ACO = akrylopal, ACMP = akrylprisma, D/I = ned- och uppljus.

Casambi- och ActiveAhead-modeller är tillgängliga på projektspecifik basis. Ljusflödespaket som skräddarsys helt efter dina behov finns tillgängliga. Genomkoppling, olika genomföringspunkter, måttillverkade anslutningskablar med snabbkoppling och snabbanslutningskablar finns på beställning. Färgtemperatur 3000 K på begäran. Mot separat beställning stomfärger i RAL-Classic-serien. Olika linjär belysning på beställning. Olika längder från 600 mm till 4500 mm finns också tillgängliga på beställning.

Vario D/I ACO

Vario D/I ACMP

Vario D/I ACO Dali

Vario D/I ACMP Dali

ActiveAhead Armaturer för proffs 2023 | 91 Ytmonterade och pendlade armaturer
E-NR KOD W LM A1VATB 1140 33W/840 ACO WH D/I 33 4200 A1VATD 1420 47W/840 ACO WH D/I 47 6000 A1VATF 4500 130W/840 ACO WH D/I 130 16800
E-NR KOD W LM A1VATH 1140 33W/840 ACMP WH D/I 33 4000 A1VATJ 1420 47W/840 ACMP WH D/I 47 5700 A1VATL 4500 130W/840 ACMP WH D/I 130 15100
E-NR KOD W LM A1VATB-DALI 1140 33W/840 ACO DA2 WH D/I 33 4200 A1VATD-DALI 1420 47W/840 ACO DA2 WH D/I 47 6000 A1VATF-DALI 4500 130W/840 ACO DA2 WH D/I 130 16800
E-NR KOD W LM A1VATH-DALI 1140 33W/840 ACMP DA2 WH D/I 33 4000 A1VATJ-DALI 1420 47W/840 ACMP DA2 WH D/I 47 5700 A1VATL-DALI 4500 130W/840 ACMP DA2 WH D/I 130 15100
92 | Armaturer för proffs 2023
Vario. Vario är en anpassningsbar armaturserie i aluminium designad i Finland och tillverkad i Airams Lahti-fabrik.

Vario P

Pendelarmaturen Vario P är en nedljusarmatur med aluminiumprofil som är utvecklad och tillverkad i Finland. Med olika stomlängder och hörnkopplingsstycken kan du skräddarsy en helhet som passar perfekt för ditt projekt. Användningsområden är kontor, entréhallar och utbildningsinstitutioner samt korridorer inomhus. Med armaturen kan du skapa en kontinuerlig ljuslinje på upp till 4 500 mm. Vario P -armaturerna produceras i Finland och är designade och tillverkade på Airams fabrik i Lahtis.

• Stomme av aluminium, kupa av akryl; mikroprisma eller opal.

• Vit, RAL 9010.

• Skyddsklass I.

• Pendelmontering. Kopplas i separat dosa. Armaturen levereras med två meter förbindningskabel (3/5 x 0,75 mm2). Längden på den vajer 1500 mm.

Fast LED:

Opal:

1140 mm: 26 W / 3200 lm.

1420 mm: 33 W / 4000 lm.

4500 mm: 104 W / 12 800 lm.

• Mikroprisma:

1140 mm: 26 W / 3000 lm.

1420 mm: 33 W / 3700 lm.

4500 mm: 104 W / 11 100 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off- och Dali-2-modeller med tryckknappsstyrning (230 V).

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• WH = vit, DA2 = Dali-2, ACO = akrylopal, ACMP = akrylprisma, P = pendelarmaturen.

• Casambi- och ActiveAhead-modeller är tillgängliga på projektspecifik basis. Ljusflödespaket som skräddarsys helt efter dina behov finns tillgängliga. Genomkoppling, olika genomföringspunkter, måttillverkade anslutningskablar med snabbkoppling och snabbanslutningskablar finns på beställning. Färgtemperatur 3000 K på begäran. Mot separat beställning stomfärger i RAL-Classic-serien. Olika linjär belysning på beställning. Olika längder från 600 mm till 4500 mm finns också tillgängliga på beställning.

Armaturer för proffs 2023 | 93 Ytmonterade och pendlade armaturer Vario P ACO E-NR KOD W LM A1VASB 1140 26W/840 ACO WH P 26 3200 A1VASD 1420 33W/840 ACO WH P 33 4000 A1VASF 4500 104W/840 ACO WH P 104 12800 Vario P ACMP E-NR KOD W LM A1VASH 1140 26W/840 ACMP WH P 26 3000 A1VASJ 1420 33W/840 ACMP WH P 33 3700 A1VASL 4500 104W/840 ACMP WH P 104 11100 Vario P ACO Dali E-NR KOD W LM A1VASB-DALI 1140 26W/840 ACO DA2 WH P 26 3200 A1VASD-DALI 1420 33W/840 ACO DA2 WH P 33 4000 A1VASF-DALI 4500 130W/840 ACO DA2 WH P 104 12800 Vario P ACMP Dali E-NR KOD W LM A1VASH-DALI 1140 26W/840 ACMP DA2 WH P 26 3000 A1VASJ-DALI 1420 33W/840 ACMP DA2 WH P 33 3700 A1VASL-DALI 4500 130W/840 ACMP DA2 WH P 104 11100
ActiveAhead

Den ytmonterade armaturen Office är en universell belysningsserie med många modeller och mångsidiga anpassningsmöjligheter. Som optik har armaturen ett aluminiumgaller med låg luminans och en integrerad opalskärm, som eliminerar den irriterande bländningen från LED-lamporna och uppnår låg UGR <19. Användningsområden är skolor och kontor samt andra lokaler som är avsedda för terminalarbete.

Stomme av stål, lågluminansgaller av anodiserat aluminium.

Vit, RAL 9003.

Skyddsklass I.

Ytmontering i tak. Med tillbehör för armaturskena. Kan vidarekopplas 3/5 x 1 mm2

Fast LED:

1245 mm 33 W 4000 lm / 46 W 5500 lm. 1545 mm 42 W 5000 lm / 58 W 7000 lm.

• Färgtemperaturer 3000 K och 4000 K och Tunable White 2700–6500 K. CRI > 80 / Ra 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off, Dali-2, med tryckknapps 230 V och CLO-funktion, Casambi (Bluetooth mesh) och ActiveAhead (med G2 sensor).

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L80 100 000 h (Ta25°C).

• Livslängd L90 80 000 h (Ta25°C).

• Som extra tillbehör universellt skenfäste för 70 mm armaturskena (D2ARKI).

• WH = white, DA2 = Dali-2, CA = Casambi, AA = Helvar ActiveAhead, AL = aluminium, MA = lågluminans.

• Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K. På beställning CRI > 90 / Ra > 90. Skräddarsydda ljusflödespaket finns att få efter behov. På beställning finns även högblank galleroptik att beställa till produkten. Färgalternativ svart och grått (RAL 9007). Finns med en snörbrytare, på/av och Dim.

ActiveAhead 1245 / 1545 60 53 1080 / 1380 140 85 1010 / 1310 1080 / 1380 82,5 82,5 213 40 369 / 519 TW 94 | Armaturer för proffs 2023
Office
5 guarantee year

Beställ produkt

Armaturer för proffs 2023 | 95 Ytmonterade och pendlade armaturer Office on/off NO. CODE W LM A1OFAA 1245 33W/830 AL MA WH 33 4000 4146855 A1OFAB 1245 33W/840 AL MA WH 33 4000 A1OFAC 1245 46W/830 AL MA WH 46 5500 4146856 A1OFAD 1245 46W/840 AL MA WH 46 5500 A1OFAE 1545 42W/830 AL MA WH 42 5000 4146857 A1OFAF 1545 42W/840 AL MA WH 42 5000 A1OFAG 1545 58W/830 AL MA WH 58 7000 4146858 A1OFAH 1545 58W/840 AL MA WH 58 7000 Office Dali NO. CODE W LM A1OFAA-DALI 1245 33W/830 DA2 AL MA WH 33 4000 4146859 A1OFAB-DALI 1245 33W/840 DA2 AL MA WH 33 4000 A1OFAC-DALI 1245 46W/830 DA2 AL MA WH 46 5500 4146860 A1OFAD-DALI 1245 46W/840 DA2 AL MA WH 46 5500 A1OFAE-DALI 1545 42W/830 DA2 AL MA WH 42 5000 4146861 A1OFAF-DALI 1545 42W/840 DA2 AL MA WH 42 5000 A1OFAG-DALI 1545 58W/830 DA2 AL MA WH 58 7000 4146862 A1OFAH-DALI 1545 58W/840 DA2 AL MA WH 58 7000 Office Casambi NO. CODE W LM A1OFAA-CA 1245 33W/830 CA AL MA WH 33 4000 A1OFAB-CA 1245 33W/840 CA AL MA WH 33 4000 A1OFAC-CA 1245 46W/830 CA AL MA WH 46 5500 A1OFAD-CA 1245 46W/840 CA AL MA WH 46 5500 A1OFAE-CA 1545 42W/830 CA AL MA WH 42 5000 A1OFAF-CA 1545 42W/840 CA AL MA WH 42 5000 A1OFAG-CA 1545 58W/830 CA AL MA WH 58 7000 A1OFAH-CA 1545 58W/840 CA AL MA WH 58 7000 A1OFAI-CA 1245 33W/TW CA AL MA WH 33 4000 A1OFAJ-CA 1245 46W/TW CA AL MA WH 46 5500 A1OFAK-CA 1545 42W/TW CA AL MA WH 42 5000 A1OFAL-CA 1545 58W/TW CA AL MA WH 58 7000 Office ActiveAhead NO. CODE W LM A1OFAA-AA 1245 33W/830 AA AL MA WH 33 4000 A1OFAB-AA 1245 33W/840 AA AL MA WH 33 4000 A1OFAC-AA 1245 46W/830 AA AL MA WH 46 5500 A1OFAD-AA 1245 46W/840 AA AL MA WH 46 5500 A1OFAE-AA 1545 42W/830 AA AL MA WH 42 5000 A1OFAF-AA 1545 42W/840 AA AL MA WH 42 5000 A1OFAG-AA 1545 58W/830 AA AL MA WH 58 7000 A1OFAH-AA 1545 58W/840 AA AL MA WH 58 7000

Office P

Pendelarmaturen Office P är en energieffektiv nedljusarmatur för kontor. Armaturen har ett brett sortiment och mångsidiga anpassningsmöjligheter. Som optik har armaturen ett lågluminansgaller av aluminium och en integrerad opalskärm, som eliminerar irriterande bländning från LED-lamporna och uppnår låg UGR <19. Armaturen levereras med 2 meters anslutningskabel. Användningsområden är skolor och kontor samt andra lokaler som är avsedda för terminalarbete

• Stomme av stål, lågluminansgaller av anodiserat aluminium.

• Vit, RAL 9003.

• Skyddsklass I.

• Pendelmontering i tak, 2 m kabel (1 mm2 MSK), anslutning i takuttag.

• Fast LED:

1245 mm 33 W 4000 lm / 46 W 5500 lm. 1545 mm 42 W 5000 lm / 58 W 7000 lm.

• Färgtemperaturer 3000 K och 4000 K och Tunable White 2700–6500 K. CRI > 80 / Ra 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off, Dali-2, med tryckknapps 230 V och CLO-funktion, Casambi (Bluetooth mesh) och ActiveAhead (med G2 sensor).

Omgivningstemperatur 0 … 25 °C.

• Livslängd L80 100 000 h (Ta25°C).

• Livslängd L90 80 000 h (Ta25°C).

• Som extra tillbehör finns vajerupphäng (7019196).

• WH = white, DA2 = Dali-2, CA = Casambi, AA = Helvar ActiveAhead, AL = aluminium, MA = lågluminans.

• Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K. På beställning CRI > 90 / Ra > 90. Skräddarsydda ljusflödespaket finns att få efter behov. Färgalternativ svart och grått (RAL 9007).

ActiveAhead 1245 / 1545 60 53 1080 / 1380 140 85 1010 / 1310 1080 / 1380 82,5 82,5 213 40 369 / 519 TW 96 | Armaturer för proffs 2023
5 guarantee year
Armaturer för proffs 2023 | 97 Ytmonterade och pendlade armaturer Office P on/off NO. CODE W LM A1OFBA 1245 33W/830 AL MA WH P 33 4000 4146863 A1OFBB 1245 33W/840 AL MA WH P 33 4000 A1OFBC 1245 46W/830 AL MA WH P 46 5500 4146864 A1OFBD 1245 46W/840 AL MA WH P 46 5500 A1OFBE 1545 42W/830 AL MA WH P 42 5000 4146865 A1OFBF 1545 42W/840 AL MA WH P 42 5000 A1OFBG 1545 58W/830 AL MA WH P 58 7000 4146866 A1OFBH 1545 58W/840 AL MA WH P 58 7000 Office P Dali NO. CODE W LM A1OFBA-DALI 1245 33W/830 DA2 AL MA WH P 33 4000 4146867 A1OFBB-DALI 1245 33W/840 DA2 AL MA WH P 33 4000 A1OFBC-DALI 1245 46W/830 DA2 AL MA WH P 46 5500 4146868 A1OFBD-DALI 1245 46W/840 DA2 AL MA WH P 46 5500 A1OFBE-DALI 1545 42W/830 DA2 AL MA WH P 42 5000 4146869 A1OFBF-DALI 1545 42W/840 DA2 AL MA WH P 42 5000 A1OFBG-DALI 1545 58W/830 DA2 AL MA WH P 58 7000 4146870 A1OFBH-DALI 1545 58W/840 DA2 AL MA WH P 58 7000 Office P Casambi NO. CODE W LM A1OFBA-CA 1245 33W/830 CA AL MA WH P 33 4000 A1OFBB-CA 1245 33W/840 CA AL MA WH P 33 4000 A1OFBC-CA 1245 46W/830 CA AL MA WH P 46 5500 A1OFBD-CA 1245 46W/840 CA AL MA WH P 46 5500 A1OFBE-CA 1545 42W/830 CA AL MA WH P 42 5000 A1OFBF-CA 1545 42W/840 CA AL MA WH P 42 5000 A1OFBG-CA 1545 58W/830 CA AL MA WH P 58 7000 A1OFBH-CA 1545 58W/840 CA AL MA WH P 58 7000 A1OFBI-CA 1245 33W/TW CA AL MA WH P 33 4000 A1OFBJ-CA 1245 46W/TW CA AL MA WH P 46 5500 A1OFBK-CA 1545 42W/TW CA AL MA WH P 42 5000 A1OFBL-CA 1545 58W/TW CA AL MA WH P 58 7000 Office P ActiveAhead NO. CODE W LM A1OFBA-AA 1245 33W/830 AA AL MA WH P 33 4000 A1OFBB-AA 1245 33W/840 AA AL MA WH P 33 4000 A1OFBC-AA 1245 46W/830 AA AL MA WH P 46 5500 A1OFBD-AA 1245 46W/840 AA AL MA WH P 46 5500 A1OFBE-AA 1545 42W/830 AA AL MA WH P 42 5000 A1OFBF-AA 1545 42W/840 AA AL MA WH P 42 5000 A1OFBG-AA 1545 58W/830 AA AL MA WH P 58 7000 A1OFBH-AA 1545 58W/840 AA AL MA WH P 58 7000
Beställ produkt

Office D/I

Pendelarmaturen Office D/I är en serie kontorsarmaturer med delat ljus, där uppljus och nedljus alltid kan styras separat. Flexibla anpassningsmöjligheter tack vare den modulära konstruktionen. Som optik har armaturen ett raster av aluminium och en integrerad opalskärm, som eliminerar irriterande bländning från LED-lamporna och uppnår låg UGR <19. Armaturen levereras med 2 meters anslutningskabel. Användningsområden är skolor och kontor samt andra lokaler som är avsedda för terminalarbete

• Stomme av stål, lågluminansgaller av anodiserat aluminium. Akryl upplight lock.

• Vit, RAL 9003.

• Skyddsklass I.

• Pendelmontering i tak, 2 m kabel (1 mm2 MSK), anslutning i takuttag.

• Fast LED:

Diffuserat ljus 1245 mm, uppljus 30 %: 33 W 4000 lm / 46 W 5500 lm.

Diffuserat ljus 1545 mm, uppljus 30 %: 42 W 5000 lm / 58 W 7000 lm.

• Färgtemperaturer 3000 K och 4000 K och Tunable White 2700–6500 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off, Dali-2, med tryckknapps 230 V och CLO-funktion, Casambi (Bluetooth mesh) och ActiveAhead (med G2 sensor).

• I standardmodeller kan uppljus och nedljus styras separat.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L80 100 000 h (Ta25°C).

• Livslängd L90 80 000 h (Ta25°C).

• Som extra tillbehör finns vajerupphäng (4107113).

• WH = white, DA2 = Dali-2, CA = Casambi, AA = Helvar ActiveAhead, AL = aluminium, MA = lågluminans.

Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K. På beställning CRI > 90 / Ra > 90. Skräddarsydda ljusflödespaket finns att få efter behov. På beställning finns även högblank galleroptik att beställa till produkten. Finns med en snörbrytare, på/av och Dim. Färgalternativ svart och grått (RAL 9007). Med två snörbrytare, separat styrning av upp- och nedljus, på/av och Dim.

ActiveAhead 1245 / 1545 60 53 1080 / 1380 140 85 1010 / 1310 1080 / 1380 82,5 82,5 213 40 369 / 519 5 guarantee year TW 98 | Armaturer för proffs 2023
Armaturer för proffs 2023 | 99 Ytmonterade och pendlade armaturer Office D/I on/off NO. CODE W LM A1OFCA 1245 33W/830 AL MA WH 33 4000 4146871 A1OFCB 1245 33W/840 AL MA WH 33 4000 A1OFCC 1245 46W/830 AL MA WH 46 5500 4146872 A1OFCD 1245 46W/840 AL MA WH 46 5500 A1OFCE 1545 42W/830 AL MA WH 42 5000 4146873 A1OFCF 1545 42W/840 AL MA WH 42 5000 A1OFCG 1545 58W/830 AL MA WH 58 7000 4146874 A1OFCH 1545 58W/840 AL MA WH 58 7000 Office D/I Dali NO. CODE W LM A1OFCA-DALI 1245 33W/830 DA2 AL MA WH 33 4000 4146875 A1OFCB-DALI 1245 33W/840 DA2 AL MA WH 33 4000 A1OFCC-DALI 1245 46W/830 DA2 AL MA WH 46 5500 4146876 A1OFCD-DALI 1245 46W/840 DA2 AL MA WH 46 5500 A1OFCE-DALI 1545 42W/830 DA2 AL MA WH 42 5000 4146877 A1OFCF-DALI 1545 42W/840 DA2 AL MA WH 42 5000 A1OFCG-DALI 1545 58W/830 DA2 AL MA WH 58 7000 4146878 A1OFCH-DALI 1545 58W/840 DA2 AL MA WH 58 7000 Office D/I Casambi NO. CODE W LM A1OFCA-CA 1245 33W/830 CA AL MA WH 33 4000 A1OFCB-CA 1245 33W/840 CA AL MA WH 33 4000 A1OFCC-CA 1245 46W/830 CA AL MA WH 46 5500 A1OFCD-CA 1245 46W/840 CA AL MA WH 46 5500 A1OFCE-CA 1545 42W/830 CA AL MA WH 42 5000 A1OFCF-CA 1545 42W/840 CA AL MA WH 42 5000 A1OFCG-CA 1545 58W/830 CA AL MA WH 58 7000 A1OFCH-CA 1545 58W/840 CA AL MA WH 58 7000 A1OFCI-CA 1245 33W/TW CA AL MA WH 33 4000 A1OFCJ-CA 1245 46W/TW CA AL MA WH 46 5500 A1OFCK-CA 1545 42W/TW CA AL MA WH 42 5000 A1OFCL-CA 1545 58W/TW CA AL MA WH 58 7000 Office D/I ActiveAhead NO. CODE W LM A1OFCA-AA 1245 33W/830 AA AL MA WH 33 4000 A1OFCB-AA 1245 33W/840 AA AL MA WH 33 4000 A1OFCC-AA 1245 46W/830 AA AL MA WH 46 5500 A1OFCD-AA 1245 46W/840 AA AL MA WH 46 5500 A1OFCE-AA 1545 42W/830 AA AL MA WH 42 5000 A1OFCF-AA 1545 42W/840 AA AL MA WH 42 5000 A1OFCG-AA 1545 58W/830 AA AL MA WH 58 7000 A1OFCH-AA 1545 58W/840 AA AL MA WH 58 7000
produkt
Beställ

Armaturserie för kontor och andra offentliga utrymmen. Bred stomme som gör att du kan ersätta gamla T5- och T8armaturer med Tradi-armaturer i motsvarande stil. Finns i två längder. Ytmontering eller vajerupphängning med separat vajerupphängningssats. Vajerupphängningssats 7904295 som tilläggsutrustning.

• Stålstomme, akryl- (AC), opal- (O) eller mikroprismakupa (MP).

• Vit RAL 9003.

• Skyddsklass I.

• Ytmontering eller vajerupphängning.

• Kan vidarekopplas 3/5 x 2,5 mm².

• Monteringshöjd 2–5 m.

• Fast LED 26–63 W/3300–7000 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP40.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar.

Tradi

Tradi 5 guarantee year 1210 950 150 240 52 1510 1200 150 240 52 Tradi 1210 Tradi 1510 Tradi OP Tradi MP 100 | Armaturer för proffs 2023
on/off opal E-NR KOD W LM D2ESAA 1210 IP40 26W/830 ACO WH 26 3300 D2ESAB 1210 IP40 26W/840 ACO WH 26 3300 D2ESAC 1210 IP40 38W/830 ACO WH 38 4400 D2ESAD 1210 IP40 38W/840 ACO WH 38 4400 D2ESCA 1510 IP40 44W/830 ACO WH 44 5000 D2ESCB 1510 IP40 44W/840 ACO WH 44 5000 D2ESEA 1510 IP40 63W/830 ACO WH 63 7000 D2ESEB 1510 IP40 63W/840 ACO WH 63 7000
on/off microprismatic E-NR KOD W LM D2ESGA 1210 IP40 26W/830 ACMP WH 26 3300 D2ESGB 1210 IP40 26W/840 ACMP WH 26 3300 D2ESGC 1210 IP40 38W/830 ACMP WH 38 4400 D2ESGD 1210 IP40 38W/840 ACMP WH 38 4400 D2ESJA 1510 IP40 44W/830 ACMP WH 44 5000 D2ESJB 1510 IP40 44W/840 ACMP WH 44 5000 D2ESJC 1510 IP40 63W/830 ACMP WH 63 7000 D2ESJC 1510 IP40 63W/840 ACMP WH 63 7000 Tradi Dali opal E-NR KOD W LM D2ESBA 1210 IP40 26W/830 DA2 ACO WH 26 3300 D2ESBB 1210 IP40 26W/840 DA2 ACO WH 26 3300 D2ESBC 1210 IP40 38W/830 DA2 ACO WH 38 4400 D2ESBD 1210 IP40 38W/840 DA2 ACO WH 38 4400 D2ESDA 1510 IP40 44W/830 DA2 ACO WH 44 5000 D2ESDB 1510 IP40 44W/840 DA2 ACO WH 44 5000 D2ESFA 1510 IP40 63W/830 DA2 ACO WH 63 7000 D2ESFB 1510 IP40 63W/840 DA2 ACO WH 63 7000 Tradi Dali microprismatic E-NR KOD W LM D2ESHA 1210 IP40 26W/830 DA2 ACMP WH 26 3300 D2ESHB 1210 IP40 26W/840 DA2 ACMP WH 26 3300 D2ESHC 1210 IP40 38W/830 DA2 ACMP WH 38 4400 D2ESHD 1210 IP40 38W/840 DA2 ACMP WH 38 4400 D2ESKA 1510 IP40 44W/830 DA2 ACMP WH 44 5000 D2ESKB 1510 IP40 44W/840 DA2 ACMP WH 44 5000 D2ESKD 1510 IP40 63W/830 DA2 ACMP WH 63 7000 D2ESKD 1510 IP40 63W/840 DA2 ACMP WH 63 7000 Se tillbehör på sidan 111. Beställ produkt
Tradi

Naos

Naos är en renlinjig universalarmatur med låg profil som är lämplig för kontor, skolor, korridorer och andra offentliga utrymmen. Finns i tre stomlängder och två stombredder. Armaturen ska ytmonteras. Kupa med magnetfäste som underlättar installationen. För pendelmontering finns separata vajerupphängningssatser som tilläggsutrustning för modellerna Naos 145 mm och Naos 195 mm.

• Vit RAL 9003.

• Skyddsklass I.

• Ytmontering. Pendelmonteras med vajerupphängningssats som beställs separat (4209089 för Naos 145 mm eller 4209090 för Naos 195 mm).

Kan vidarekopplas 3/5 x 2,5 mm². Två kabelgenomföringar.

• Monteringshöjd 2–4 m.

• Fast LED 10–46 W / 1300–6400 lm.

• Färgtemperatur 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L80 100 000 h (Ta25°C).

• Livslängd L90 55 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2.

Finns även med 1–10 V- och Switch Dim-styrning efter projektets behov. Armaturen kan beställas med mikroprismakupa, i olika stomstorlekar och grå färg (RAL 9006).

Färgtemperatur alternativt 3000 K, 5000 K eller 6500 K. På beställning CRI > 90. Finns även med olika effekter från 1050 till 6600 lumen.

Beställ produkt

Se tillbehör på sidan 111.

5 guarantee year
Armaturer för proffs 2023 | 101 Ytmonterade och pendlade armaturer
Naos 145. Naos 195.
Naos on/off E-NR KOD W LM T2NACA 620x145 IP20 10W/840 WH 10 1280 T2NACB 620x195 IP20 19W/840 WH 19 2580 T2NACC 1180x145 IP20 20W/840 WH 20 2520 T2NACD 1180x195 IP20 37W/840 WH 37 5200 T2NACE 1460x145 IP20 24W/840 WH 24 3140 T2NACF 1460x195 IP20 46W/840 WH 46 6430 Naos Dali E-NR KOD W LM T2NACA-DALI 620x145 IP20 10W/840 DA2 WH 10 1280 T2NACB-DALI 620x195 IP20 19W/840 DA2 WH 19 2580 T2NACC-DALI 1180x145 IP20 20W/840 DA2 WH 20 2520 T2NACD-DALI 1180x195 IP20 37W/840 DA2 WH 37 5200 T2NACE-DALI 1460x145 IP20 24W/840 DA2 WH 24 3140 T2NACF-DALI 1460x195 IP20 46W/840 DA2 WH 46 6430
Vajerupphäng.

Profi L

Armaturserie för kontor och andra offentliga utrymmen. Finns i två stomlängder och stombredder. Sortimentet innehåller två färgtemperaturer och flera effektalternativ. Som alternativ finns modeller med ett eller två bländskydd med matt yta. Pendel- eller ytmontering. Vajerupphängningssats 7904295 som tilläggsutrustning.

• Stomme av stål, bländskydd av aluminium.

• Vit RAL 9003, bländskydd matt.

• Skyddsklass I.

• Pendelmontering eller ytmontering.

• Kan vidarekopplas 3 x 2,5 mm2, Dali-modeller 5 x 2,5 mm2

• Fast LED 19–58 W/2250–7200 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA = Dali.

• Finns även med Casambi-, 1–10 V- och tryckknappsstyrning (230 V) efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar och med snörbrytare (on/off och Dali).

E-NR KOD W LM 7011488 D2PRAA 1210x153 IP20 19W/830 AL MA WH 19 2250 7011489 D2PRAB 1210x153 IP20 19W/840 AL MA WH 19 2250 7011490 D2PRBA 1510x153 IP20 30W/830 AL MA WH 30 3500 7011491 D2PRBB 1510x153 IP20 30W/840 AL MA WH 30 3500 7011492 D2PRCA 1210x238 IP20 37W/830 AL MA WH 37 4450 7011493 D2PRCB 1210x238 IP20 37W/840 AL MA WH 37 4450 7011494 D2PREA 1510x238 IP20 41W/830 AL MA WH 41 5350 7011495 D2PREB 1510x238 IP20 41W/840 AL MA WH 41 5350 7011496 D2PREG 1510x238 IP20 58W/830 AL MA WH 58 7200 7011497 D2PREH 1510x238 IP20 58W/840 AL MA WH 58 7200 Profi L Dali E-NR KOD W LM D2PRAA-DALI 1210x153 IP20 19W/830 DA AL MA WH 19 2250 D2PRAB-DALI 1210x153 IP20 19W/840 DA AL MA WH 19 2250 D2PRBA-DALI 1510x153 IP20 30W/830 DA AL MA WH 30 3500 D2PRBB-DALI 1510x153 IP20 30W/840 DA AL MA WH 30 3500 D2PRCA-DALI 1210x238 IP20 37W/830 DA AL MA WH 37 4450 D2PRCB-DALI 1210x238 IP20 37W/840 DA AL MA WH 37 4450 D2PREA-DALI 1510x238 IP20 41W/830 DA AL MA WH 41 5350 D2PREB-DALI 1510x238 IP20 41W/840 DA AL MA WH 41 5350 D2PREG-DALI 1510x238 IP20 58W/830 DA AL MA WH 58 7200 D2PREH-DALI 1510x238 IP20 58W/840 DA AL MA WH 58 7200 Vajerupphäng.

5 guarantee year
• • 102 | Armaturer för proffs 2023
produkt,
I lager
Profi L on/off
Beställ

Arel är en heltäckande armaturserie för kontor och andra offentliga utrymmen. Armaturerna har bländskydd med matt yta. Pendel- eller ytmontering. I standardsortimentet finns två färgtemperaturer och två storlekar. Fast LED. Vajerupphängningssats som tillbehör (7019196).

• Stomme av stål, bländskydd av aluminium, matt.

• Vit, RAL 9003.

• Skyddsklass I.

• Kan vidarekopplas, 3 x 2,5 mm2, Dali-modeller 5 x 2,5 mm2

• Monteringshöjd 2–4 m.

• Fast LED: Nedljusversion: 19–58 W / 2150–6850 lm.

• Upp- och nedljusversion: 54–79 W / 5800–8800 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA = Dali, AL = aluminium, MA = matt.

Finns även med Casambi-, ActiveAhead-, Philips SR-, 1–10 V och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar och med snörbrytare (On/Off och Dali). Produkten finns även med högblankt bländskydd, ljusflödespaket 1900–7200 lm och grå färg, RAL 9007.

ActiveAhead
Arel
Arel 1245
5 guarantee year Armaturer för proffs 2023 | 103 Ytmonterade och pendlade armaturer
Arel 1545
Arel on/off E-NR KOD W LM 7016315 D2ARFA 1245X160 IP20 19W/830 AL MA WH 19 2150 7016316 D2ARFB 1245X160 IP20 19W/840 AL MA WH 19 2150 7016317 D2ARMA 1245X245 IP20 26W/830 AL MA WH 26 3150 7016318 D2ARMB 1245X245 IP20 26W/840 AL MA WH 26 3150 7016319 D2ARGA 1245X245 IP20 37W/830 AL MA WH 37 4250 7016320 D2ARGB 1245X245 IP20 37W/840 AL MA WH 37 4250 7016305 D2ARLA 1545x160 IP20 30W/830 AL MA WH 30 3300 7016306 D2ARLB 1545x160 IP20 30W/840 AL MA WH 30 3300 7016307 D2ARHG 1545x245 IP20 41W/830 AL MA WH 41 5050 7016308 D2ARHH 1545x245 IP20 41W/840 AL MA WH 41 5050 7016310 D2ARHN 1545x245 IP20 58W/840 AL MA WH 58 6850 7016309 D2ARHM 1545x245 IP20 58W/830 AL MA WH 58 6850 Arel Dali E-NR KOD W LM D2ARFA-DALI 1245X160 IP20 19W/830 DA AL MA WH 19 2150 D2ARFB-DALI 1245X160 IP20 19W/840 DA AL MA WH 19 2150 D2ARMA-DALI 1245X245 IP20 26W/830 DA AL MA WH 26 3150 D2ARMB-DALI 1245X245 IP20 26W/840 DA AL MA WH 26 3150 7016824 D2ARGA-DALI 1245X245 IP20 37W/830 DA AL MA WH 37 4250 7016825 D2ARGB-DALI 1245X245 IP20 37W/840 DA AL MA WH 37 4250 D2ARLA-DALI 1545x160 IP20 30W/830 DA AL MA WH 30 3300 D2ARLB-DALI 1545x160 IP20 30W/840 DA AL MA WH 30 3300 D2ARHH-DALI 1545x245 IP20 41W/840 DA AL MA WH 41 5050 D2ARHG-DALI 1545x245 IP20 41W/830 DA AL MA WH 41 5050 D2ARHM-DALI 1545x245 IP20 58W/830 DA AL MA WH 58 6850 D2ARHN-DALI 1545x245 IP20 58W/840 DA AL MA WH 58 6850 Vajerupphäng. Beställ produkt

Arel D/I

Arel D/I-armaturen med uppljus och nedljus passar för kontor och andra offentliga utrymmen. Armaturerna har bländskydd med matt yta. Pendelmontering. I standardsortimentet finns två färgtemperaturer och två storlekar. Fast LED. Upphängningssats medföljer armaturen.

• Stomme av stål, bländskydd av aluminium, matt.

• Vit, RAL 9003.

• Skyddsklass I.

• Kan vidarekopplas, tvo 3 x 2,5 mm2 spring terminal blocks, in Dali-models two 5 x 2,5 mm2 spring terminal blocks. Separata anslutningslister för uppljus och nedljus.

• Monteringshöjd 2–4 m.

• Fast LED 54–79 W, 5800–8800 lm.

• Färgtemperaturer 3000 K och 4000 K, CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA = Dali, AL = aluminium, MA = matt.

• Finns även med Casambi-, ActiveAhead-, Philips SR-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning CRI > 90/Ra >90. Finns även med olika slags anslutningskablar och med snörbrytare (on/off och Dali). Som tillval finns även högblankt bländskydd, ljusflödespaket 2700–8800 lm och grå färg, RAL 9007.

ActiveAhead 5 guarantee year 104 | Armaturer för proffs 2023
Arel D/I on/off E-NR KOD W LM 7016311 D2ARJA 1245x245 IP20 54W/830 AL MA WH 54 5800 7016312 D2ARJB 1245x245 IP20 54W/840 AL MA WH 54 5800 7016313 D2ARKC 1545x245 IP20 79W/830 AL MA WH 79 8800 7016314 D2ARKD 1545x245 IP20 79W/840 AL MA WH 79 8800 Arel D/I Dali E-NR KOD W LM D2ARJA-DALI 1245x245 IP20 54W/830 DA AL MA WH 54 5800 D2ARJB-DALI 1245x245 IP20 54W/840 DA AL MA WH 54 5800 D2ARKC-DALI 1545x245 IP20 79W/830 DA AL MA WH 79 8800 D2ARKD-DALI 1545x245 IP20 79W/840 DA AL MA WH 79 8800 Beställ produkt

Eval är en elegant armaturserie för kontor och andra offentliga utrymmen. Armaturerna har bländskydd med matt yta. Armaturen kan ytmonteras eller alternativt pendelmonteras med en vajerupphängningssats som köps separat (4107113). I standardsortimentet finns två färgtemperaturer och två effekter.

• Stomme av stål, bländskydd av aluminium, matt.

• Vit RAL 9003.

• Skyddsklass I.

• Kan vidarekopplas, 3 x 2,5 mm², Dali-2-modeller 5 x 2,5 mm².

• Monteringshöjd 2–4 m.

• Fast LED 33–51 W, 2800-4100 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80/Ra 80.

• MacAdam 3 SDCM.

• IP20.

• I standardsortimentet finns on/off- och Dali-2-modeller.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2, AL = aluminium, MA = matt.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning samt Tunable White-modell efter projektets behov. På beställning CRI > 90/Ra >90. Finns även med olika slags anslutningskablar, högglansigt bländskydd och 1500 mm stomstorlek. Det går också att beställa ett ljusflödespaket 4800 lm.

5 guarantee year Armaturer för proffs 2023 | 105 Ytmonterade och pendlade armaturer
Eval
Eval on/off E-NR KOD W LM D2EVAA IP20 33W/830 AL MA WH 33 2800 D2EVAB IP20 33W/840 AL MA WH 33 2800 D2EVBA IP20 51W/830 AL MA WH 51 4100 D2EVBB IP20 51W/840 AL MA WH 51 4100 Eval Dali E-NR KOD W LM D2EVAA-DALI IP20 33W/830 DA2 AL MA WH 33 2800 D2EVAB-DALI IP20 33W/840 DA2 AL MA WH 33 2800 D2EVBA-DALI IP20 51W/830 DA2 AL MA WH 51 4100 D2EVBB-DALI IP20 51W/840 DA2 AL MA WH 51 4100 Beställ produkt Vajerupphäng.

Sport

Hållbar armaturserie med god ljusproduktion som är lämplig för sportlokaler. Skyddad mot stötar från bollar eller andra spelredskap. Sport-modellen har vit reflektor, Sport HE-modellen glansanodiserad aluminiumreflektor. Båda modellerna finns i tre stomstorlekar och med flera effektalternativ.

• Stomme av stål, reflektor av stål/aluminium.

• Vit, RAL 9003, reflektor vit/aluminium.

• Skyddsklass I.

• Ytmontering.

• Kan vidarekopplas 3/5 x 2,5 mm2

• Monteringshöjd 3–10 m.

• Ljusflöde 3855–24735 lm.

• Totaleffekter 30–204 W.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L90 50 000 h.

• Strömkällans livslängd 50 000 h.

• VA = vit, DA = Dali.

1580 295 85 Sport HE 70 / 102 W 30W & 47W: 1255 / 70W & 102W: 1555 355 85 Sport 30W, 47W, 70W & 102 W 1580 535 85 Sport HE 144W & 204 W 1555 650 85 Sport 144 & 204 W 1280 295 85 Sport HE 30W & 47W 5 guarantee year • 106 | Armaturer för proffs 2023
Sport on/off E-NR KOD W LM E2SPAA SPORT 30W/840 VI 30 3855 E2SPAC SPORT 47W/840 VI 47 5835 E2SPBA SPORT 70W/840 VI 70 8980 E2SPBC SPORT 102W/840 VI 102 12330 E2SPCA SPORT 144W/840 VI 144 17075 E2SPCC SPORT 204W/840 VI 204 24735 Sport on/off HE E-NR KOD W LM E2SHAA SPORT HE 30W/840 VI 30 4035 E2SHAC SPORT HE 47W/840 VI 47 6390 E2SHBA SPORT HE 70W/840 VI 70 9170 E2SHBC SPORT HE 102W/840 VI 102 12540 E2SHCA SPORT HE 144W/840 VI 144 18340 E2SHCC SPORT HE 204W/840 VI 204 24675
E-NR KOD W LM E2SPAB SPORT 30W/840 VI DA 30 3855 E2SPAD SPORT 47W/840 VI DA 47 5835 E2SPBB SPORT 70W/840 VI DA 70 8980 E2SPBD SPORT 102W/840 VI DA 102 12330 E2SPCB SPORT 144W/840 VI DA 144 17075 E2SPCD SPORT 204W/840 VI DA 204 24735
E-NR KOD W LM E2SHAB SPORT HE 30W/840 VI DA 30 4035 E2SHAD SPORT HE 47W/840 VI DA 47 6390 E2SHBB SPORT HE 70W/840 VI DA 70 9170 E2SHBD SPORT HE 102W/840 VI DA 102 12540 E2SHCB SPORT HE 144W/840 VI DA 144 18340 E2SHCD SPORT HE 204W/840 VI DA 204 24675 Beställ produkt, • I lager
Sport Dali
Sport Dali HE

Fly

Attraktiv upphängd kontorsarmatur som ger ett jämnt ljus både uppåt och nedåt. Ljusdistributionen sker genom akrylprofiler som omramar stommen. Fast LED.

• Stomme av stål, genomskinliga profiler av akryl.

• Silver, RAL 9006.

• Skyddsklass I.

• Pendelmontering.

• Kan vidarekopplas, 3/5 x 2,5 mm2.

• Monteringshöjd 2–4 m.

• Fast LED 58–78 W / 6200–8000 lm.

• Färgtemperatur 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• SI = silver, DA = Dali.

• Finns även med Casambi-, ActiveAhead-, Philips SR-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar. Fly on/off

ActiveAhead 5 guarantee year Armaturer för proffs 2023 | 107 Ytmonterade och pendlade armaturer
E-NR KOD W LM 7016006 D2FYAC FLY D/I 63W/830 SI 63 5800 7016007 D2FYBC FLY D/I 63W/840 SI 63 5800 7016046 D2FYAE FLY D/I 77W/830 SI 77 7100 7016047 D2FYBE FLY D/I 77W/840 SI 77 7100
E-NR KOD W LM 7016008 D2FYAD FLY D/I 63W/830 SI DA 63 5800 7016009 D2FYBD FLY D/I 63W/840 SI DA 63 5800 7016048 D2FYAF FLY D/I 77W/830 SI DA 77 7100 7016049 D2FYBF FLY D/I 77W/840 SI DA 77 7100 Beställ produkt
Fly Dali

Puck

Stilren, tidsenlig och elegant armaturserie för offentliga utrymmen. Utmärkt armatur för kontor, lobby och entréhallar och finns i tre stomstolekar och med två färgtemperaturer. Pendelmontage eller ytmontering. Vajerupphängningssats som tillbehör.

• Stomme av aluminium, kupa av opaliserad akryl.

• Vit, RAL 9003. Finns i andra färger som special.

• Skyddsklass I.

• Pendel- eller ytmontering.

• Kan vidarekopplas 3/5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Fast LED 28–78 W/3300–8000 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA = Dali.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning opaliserad prismakupa. Projektspecifika lumenpaket på begäran. På beställning CRI > 90. Finns även med olika slags anslutningskablar och i olika RAL-färger

5 guarantee year 108 | Armaturer för proffs 2023
Puck on/off E-NR KOD W LM D2EXAB 400 IP20 28W/840 ACO WH 28 3300 7019160 D2EXAA 400 IP20 28W/830 ACO WH 28 3300 D2EXAD 400 IP20 41W/840 ACO WH 41 4700 7019162 D2EXAC 400 IP20 41W/830 ACO WH 41 4700 D2EXDA 610 IP20 48W/840 ACO WH 48 5900 7019156 D2EXDB 610 IP20 48W/830 ACO WH 48 5900 D2EXCB 800 IP20 78W/840 ACO WH 78 8000 7019165 D2EXCA 800 IP20 78W/830 ACO WH 78 8000 Puck Dali E-NR KOD W LM D2EXBB 400 IP20 28W/840 DA ACO WH 28 3300 7019161 D2EXBA 400 IP20 28W/830 DA ACO WH 28 3300 D2EXBD 400 IP20 41W/840 DA ACO WH 41 4700 7019163 D2EXBC 400 IP20 41W/830 DA ACO WH 41 4700 D2EXDC 610 IP20 48W/840 DA ACO WH 48 5900 7019157 D2EXDD 610 IP20 48W/830 DA ACO WH 48 5900 D2EXCD 800 IP20 78W/840 DA ACO WH 78 8000 7019166 D2EXCC 800 IP20 78W/830 DA ACO WH 78 8000 Beställ produkt Se tillbehör på sidan 111.
Armaturer för proffs 2023 | 109 Ytmonterade och pendlade armaturer
Puck. De eleganta Puck-armaturer, utrustade med en opal diffusor och designade för offentliga utrymmen, lyfter områdets utseende.

Ballo

Snygga Ballo-armaturer av högklassigt glas för kontor, entréer och andra offentliga utrymmen. I sortimentet finns två runda armaturer med olika diameter. Alla modellerna finns med två olika färgtemperaturer. Två meters upphängningskabel och takkopp ingår i förpackningen. Upphängningsvajern kan förkortas till 150 mm.

• Stomme av stål, kupa av opalglas (GLO).

• Krom.

• Skyddsklass I.

• Pendelmontering. Upphängningslängd 150–2000 mm.

• Armaturen kan vidarekopplas 3 x 2,5 mm², Dali-2-modeller 5 x 2,5 mm².

• Monteringshöjd 2–6 m.

• Fast LED 20–39 W/2000–4100 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80/Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off och Dali-2.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. På beställning CRI > 90. Finns även med olika slags anslutningskablar.

Beställ produkt

Ballo

5 guarantee year 110 | Armaturer för proffs 2023
E-NR KOD W LM 7013284 D2BAAA 200 IP20 20W/830 GLO 20 2000 7013285 D2BAAB 200 IP20 20W/840 GLO 20 2000 7013286 D2BABA 400 IP20 39W/830 GLO 39 4100 7013287 D2BABB 400 IP20 39W/840 GLO 39 4100 Ballo Dali E-NR KOD W LM D2BAAA-DALI 200 IP20 20W/830 DA2 GLO 20 2000 D2BAAB-DALI 200 IP20 20W/840 DA2 GLO 20 2000 D2BABA-DALI 400 IP20 39W/830 DA2 GLO 39 4100 D2BABB-DALI 400 IP20 39W/840 DA2 GLO 39 4100 Se tillbehör på sidan 111. Takkopp.
on/off

Tillbehör

Beställ produkt

Universell vajerupphäng

E-NR KOD

D2YRIP Universal 4-wire suspension

Naos tillbehör

E-NR KOD

T2NAXA Vajerupphäng Naos 145mm

T2NAXB Vajerupphäng Naos 195mm

Universell vajerupphäng

E-NR KOD

D2VAYL Suspension wire universal

Puck tillbehör

E-NR KOD

7019179 D2EXXA 400 Vajerupphäng ON/OFF

7019158 D2EXXE 610 Vajerupphäng ON/OFF

7019181 D2EXXC 800 Vajerupphäng ON/OFF

7019182 D2EXXD 800 Vajerupphäng DALI

7019180 D2EXXB 400 Vajerupphäng DALI

7019159 D2EXXF 610 Vajerupphäng DALI

Armaturer för proffs 2023 | 111
Ytmonterade och pendlade armaturer
112 | Armaturer för proffs 2023
Plano 114 Plano Pro 116 Plata 118 Plateia Q 122 Plateia Q Sky 124 Module 126 Medic 128 Clean 129 Best Clean 131 Ebba 132 Softy 134 Tillbehör 135 Armaturer för proffs 2023 | 113 Infällda armaturer
Infällda armaturer

Plano

Plano är en kostnadseffektiv modularmatur som ger ett jämnt och behagligt ljus. Armaturen har lång livslängd och mångsidiga montagemöjligheter. Användningsområden är entréhallar, kontorslandskap, korridorer och andra offentliga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage.

Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.

• Vit, RAL 9016.

• Armaturens skyddsklass III.

• Förkopplingsdonets skyddsklass II.

• Montering på ett T-gallertak, infälld montering eller ytmontering med tillbehör.

• Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• IK02.

• On/off: 28 W 2800 lm / 36 W 3600 lm.

• Dim: 32 W 3200 lm.

• Dali-2 och Casambi: 28 W 2800 lm / 36 W 3600 lm.

• On/off, Dali-2 med tryckknapps (230V), Casambi (Bluetooth mesh), Dim (bakkantsstyrning) och CLO-funktioner.

• On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2

• Dali-2-certifierade styrenheter rekommenderas.

• Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70B50 100 000 h (Ta25°C).

• Livslängd L80B10 60 000 h (Ta25°C).

• Livslängd L90B10 35 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• Vit ytmonteringsram som tillbehör (4245223) och infällningsram 600 x 600 (4297811). Dessutom finns täckplattor för rund ljusöppning R400 (APLZC) och R500 (A2PLZA).

• WH = vit, DA2 = Dali-2, CA = Casambi, EU = Euro plug-in, PSO = polystyrene, opal, DIM = phase-cut dimming.

• Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.

114 | Armaturer för proffs 2023
PSO • • • • • Armaturer för proffs 2023 | 115 Infällda armaturer Plano on/off E-NR KOD W LM 7024466 A2PLAB IP20 28W/840 PSO WH 28 2800 7024467 A2PLAD IP20 36W/840 PSO WH 36 3600 Plano Dim E-NR KOD W LM 7024468 A2PLAF IP20 32W/840 PSO DIM WH 32 3200 Plano Dali E-NR KOD W LM 7022886 A2PLAB-DALI IP20 28W/840 PSO DA2 WH 28 2800 7022888 A2PLAD-DALI IP20 36W/840 PSO DA2 WH 36 3600 Plano Casambi E-NR KOD W LM A2PLAB-CA IP20 28W/840 PSO CA WH 28 2800 7024470 A2PLAD-CA IP20 36W/840 PSO CA WH 36 3600 Antal förare per MCB MCB B10A B16A C10A C16A On/off 28 W 10 16 16 27 On/off 36 W 10 16 16 27 Dim 32 W 10 16 16 27 Dali-2 29 47 48 80 Casambi 14 23 23 38 Beställ produkt, • I lager 7023908 / A2PLZA 7023909 / A2PLZC 7018206 7505174

Plano Pro

Plano Pro är en ny energieffektiv och mycket mångsidig moduluppbyggd armatur med nästan obegränsade användningsområden. Armaturens utmärkta färgåtergivningsindex, UGR-värde (<19) och IP44-klassificering gör Plano Pro till ett säkert val för de flesta objekt. Tack vare sin energieffektivitet är Plano Pro perfekt lämpad för offentliga utrymmen som korridorer, entréhallar och kontorslandskap. Det låga UGR-värdet gör att armaturen kan användas i skolor och förskolor och i lokaler som är avsedda för terminalarbete. Tack vare IP44-klassificeringen på undersidan kan du installera armaturen även i dammiga och fuktiga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage. Armaturen finns även i en Tunable White-version.

• Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.

• Vit, RAL 9016.

• Armaturens skyddsklass III.

• Förkopplingsdonets skyddsklass II.

• Montering på ett T-gallertak, infälld montering eller ytmontering med tillbehör.

• Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2, Dim 3 x 1,5 mm2

Färgtemperaturer 3000 K, 4000 K och Tunable White 2700–6000 K. CRI > 90 / Ra > 90.

• MacAdam 3 SDCM.

• IP44.

• IK02.

• On/off: 27 W 3500 lm / 35 W 4500 lm.

• Dim: 31 W 4000 lm.

• Dali-2 ja Casambi: 27 W 3500 lm / 35 W 4500 lm / 45 W 5800 lm.

• Dali DT8 35 W 4300 lm.

• Casambi TW 35 W 4300 lm.

• On/off, Dim (bakkantsstyrning), Dali-2 med tryckknapps (230V) och CLO-funktioner, Casambi (Bluetooth mesh), TW med Dali DT8- eller Casambi-styrning.

• On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.

• Dali-2-certifierade styrenheter rekommenderas.

• Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70B50 100 000 h (Ta25°C).

• Livslängd L80B10 60 000 h (Ta25°C).

• Livslängd L90B10 35 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• Vit ytmonteringsram som tillbehör (7018206) och infällningsram 600 x 600 (4297811). Dessutom finns täckplattor för rund ljusöppning R400 (APLZC) och R500 (A2PLZA).

• WH = vit, DA2 = Dali-2, CA = Casambi, PSMP = mikroprisma av polystyren, DIM = fasdimning, TW = Tunable White.

• Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.

116 | Armaturer för proffs 2023
TW
PSMP • • • • Armaturer för proffs 2023 | 117 Infällda armaturer Antal förare per MCB MCB B10A B16A C10A C16A On/off 27 W 10 16 16 27 On/off 35 W 10 16 16 27 Dim 31 W 10 16 16 27 Dali-2 29 47 48 80 Casambi 14 23 23 38 TW Dali DT8 18 30 31 51 Casambi TW 18 30 31 51 Beställ produkt, • I lager Plano Pro on/off E-NR KOD W LM A2PRAA IP44 27W/930 PSMP WH 27 3500 7024471 A2PRAB IP44 27W/940 PSMP WH 27 3500 A2PRAC IP44 35W/930 PSMP WH 35 4500 7024472 A2PRAD IP44 35W/940 PSMP WH 35 4500 Plano Pro Dim E-NR KOD W LM A2PRAE IP44 31W/930 PSMP DIM WH 31 4000 7024473 A2PRAF IP44 31W/940 PSMP DIM WH 31 4000 Plano Pro Dali E-NR KOD W LM 7022899 A2PRAA-DALI IP44 27W/930 PSMP DA2 WH 27 3500 7022900 A2PRAB-DALI IP44 27W/940 PSMP DA2 WH 27 3500 7022901 A2PRAC-DALI IP44 35W/930 PSMP DA2 WH 35 4500 7022902 A2PRAD-DALI IP44 35W/940 PSMP DA2 WH 35 4500 7022903 A2PRAG-DALI IP44 45W/930 PSMP DA2 WH 45 5800 7022904 A2PRAH-DALI IP44 45W/940 PSMP DA2 WH 45 5800 7022905 A2PRAI-DALI IP44 35W/TW PSMP DA2 WH 35 4300 Plano Pro Casambi E-NR KOD W LM A2PRAA-CA IP44 27W/930 PSMP CA WH 27 3500 7024474 A2PRAB-CA IP44 27W/940 PSMP CA WH 27 3500 A2PRAC-CA IP44 35W/930 PSMP CA WH 35 4500 7024475 A2PRAD-CA IP44 35W/940 PSMP CA WH 35 4500 A2PRAG-CA IP44 45W/930 PSMP CA WH 45 5800 7024476 A2PRAH-CA IP44 45W/940 PSMP CA WH 45 5800 Plano Pro EU-Plug E-NR KOD W LM 7022906 A2PRAA-EU IP44 27W/930 PSMP EU WH 27 3500 7022907 A2PRAB-EU IP44 27W/940 PSMP EU WH 27 3500 7022908 A2PRAC-EU IP44 35W/930 PSMP EU WH 35 4500 7022909 A2PRAD-EU IP44 35W/940 PSMP EU WH 35 4500 Plano Pro EU-Plug Dim E-NR KOD W LM 7022910 A2PRAE-EU IP44 31W/930 PSMP EU DIM WH 31 4000 7022911 A2PRAF-EU IP44 31W/940 PSMP EU DIM WH 31 4000 Plano Pro EU-Plug Casambi E-NR KOD W LM 7022912 A2PRAA-CAEU IP44 27W/930 PSMP CAEU WH 27 3500 7022913 A2PRAB-CAEU IP44 27W/940 PSMP CAEU WH 27 3500 7022914 A2PRAC-CAEU IP44 35W/930 PSMP CAEU WH 35 4500 7022915 A2PRAD-CAEU IP44 35W/940 PSMP CAEU WH 35 4500 7022916 A2PRAG-CAEU IP44 45W/930 PSMP CAEU WH 45 5800 7022917 A2PRAH-CAEU IP44 45W/940 PSMP CAEU WH 45 5800 7023908
A2PLZA 7023909
A2PLZC 7018206 7505174
/
/

Plata

Plata är en modularmatur med låg profil. Användningsområden är kontor, korridorer, entréhallar, skolor och andra offentliga lokaler. Bländfria modeller med mikroprismakupa passar utmärkt för klassrum och terminalarbete. Armaturen är särskilt lämplig för kontor och offentliga lokaler, där den kan fällas in i undertaket. Den kan även hängas upp med vajer eller separat ram på takytan. Styralternativ är on/off, Dali-2, tryckknapp och Casambi.

• Stomme av aluminium, ljusstyrningsplatta av akryl, kupa av polystyrene.

• Vit, RAL 9003.

• Skyddsklass II.

• Upphängningsmontering, ytmontering, montering i dold list och infälld montering.

• Lämplig för vidarekoppling on/off och Dali-2 max 5 x 2,5 mm2, Casambi 3 x 2,5 mm2

• On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.

• Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off: 26–57 W. 2800–5600 lm.

• Dali-2 och Casambi: 27–54 W. 2800–5300 lm.

• On/off, Dali-2-, tryckknapps, och Casambi-styrning.

• Dali-2-certifierade styrenheter rekommenderas.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100, 000 h (Ta25°C).

• Livslängd L80 60 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• Som tillbehör vit ytmonteringsram (791 300), upphängningssats (4289995), set för montering i dold list PLK15 (7016236), asymmetriskt set för montering i dold list PLK (7023907).

Dessutom finns täckplattor för rund ljusöppning R400 (APLZC) och R500 (A2PLZA).

• WH = vit, DA2 = Dali-2, CA = Casambi, PS = polystyren, O = opal, MP = mikroprisma

Går att få med anpassat ljusflöden 1500–4000 lm samt måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.

5 guarantee year
R500 (A2PLZA)
118 | Armaturer för proffs 2023
R400 (A2PLZC) PLK15 Installation set. Vajerupphäng. 7910300 Ram. En fast upphängningsögla påskyndar installationen.

Energieffektivitet för panelen utan strömförsörjning

nanoprisma: lägre bländning, bättre bländningskontroll.

Armaturer för proffs 2023 | 119 Infällda armaturer
PSO PSMP
Plata On/off Panelens ljuseffekt Panelens ingångseffekt Panelens lm/W 2800 22 127 3600 29 124 4100 35 117 4600 39 118 5600 51 110 Plata Dali-2 / Casambi Panelens ljuseffekt Panelens ingångseffekt Panelens lm/W 2800 22 127 3600 29 124 4100 35 117 4600 39 118 5300 46 115
Dali-2 driver. Ny driver med sladställ. Förbättrad

Plata EU-Plug PSO (3 m kabel)

120 | Armaturer för proffs 2023 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Beställ produkt,
Plata on/off PSO E-NR KOD W LM 7021005 A1UPAA IP20 26W/830 PSO WH 26 2800 7021009 A1UPAB IP20 26W/840 PSO WH 26 2800 7021012 A1UPAC IP20 33W/830 PSO WH 33 3600 7021013 A1UPAD IP20 33W/840 PSO WH 33 3600 7021715 A1UPAQ IP20 40W/830 PSO WH 40 4100 7021716 A1UPAR IP20 40W/840 PSO WH 40 4100 7021015 A1UPAE IP20 45W/830 PSO WH 45 4600 7021017 A1UPAF IP20 45W/840 PSO WH 45 4600 7021018 A1UPAG IP20 57W/830 PSO WH 57 5600 7021019 A1UPAH IP20 57W/840 PSO WH 57 5600 Plata on/off PSMP E-NR KOD W LM 7021022 A1UPAI IP20 26W/830 PSMP WH 26 2800 7021023 A1UPAJ IP20 26W/840 PSMP WH 26 2800 7021024 A1UPAK IP20 33W/830 PSMP WH 33 3600 7021025 A1UPAL IP20 33W/840 PSMP WH 33 3600 7021717 A1UPAS IP20 40W/830 PSMP WH 40 4100 7021718 A1UPAT IP20 40W/840 PSMP WH 40 4100 7021026 A1UPAM IP20 45W/830 PSMP WH 45 4600 7021027 A1UPAN IP20 45W/840 PSMP WH 45 4600 7021033 A1UPAO IP20 57W/830 PSMP WH 57 5600 7021035 A1UPAP IP20 57W/840 PSMP WH 57 5600 Plata Dali PSO E-NR KOD W LM 7021038 A1UPAA-DALI IP20 27W/830 DA2 PSO WH 27 2800 7021039 A1UPAB-DALI IP20 27W/840 DA2 PSO WH 27 2800 7021043 A1UPAC-DALI IP20 34W/830 DA2 PSO WH 34 3600 7021045 A1UPAD-DALI IP20 34W/840 DA2 PSO WH 34 3600 7021282 A1UPAQ-DALI IP20 41W/830 DA2 PSO WH 41 4100 7021283 A1UPAR-DALI IP20 41W/840 DA2 PSO WH 41 4100 7021047 A1UPAE-DALI IP20 46W/830 DA2 PSO WH 46 4600 7021048 A1UPAF-DALI IP20 46W/840 DA2 PSO WH 46 4600 7021049 A1UPAG-DALI IP20 54W/830 DA2 PSO WH 54 5300 7021051 A1UPAH-DALI IP20 54W/840 DA2 PSO WH 54 5300 Plata Dali PSMP E-NR KOD W LM 7021053 A1UPAI-DALI IP20 27W/830 DA2 PSMP WH 27 2800 7021055 A1UPAJ-DALI IP20 27W/840 DA2 PSMP WH 27 2800 7021057 A1UPAK-DALI IP20 34W/830 DA2 PSMP WH 34 3600 7021058 A1UPAL-DALI IP20 34W/840 DA2 PSMP WH 34 3600 7021284 A1UPAS-DALI IP20 41W/830 DA2 PSMP WH 41 4100 7021285 A1UPAT-DALI IP20 41W/840 DA2 PSMP WH 41 4100 7021061 A1UPAM-DALI IP20 46W/830 DA2 PSMP WH 46 4600 7021063 A1UPAN-DALI IP20 46W/840 DA2 PSMP WH 46 4600 7021064 A1UPAO-DALI IP20 54W/830 DA2 PSMP WH 54 5300 7021065 A1UPAP-DALI IP20 54W/840 DA2 PSMP WH 54 5300 Plata Casambi PSO/PSMP E-NR KOD W LM A1UPAA-CA IP20 26W/830 CA PSO WH 26 2800 A1UPAB-CA IP20 26W/840 CA PSO WH 26 2800 A1UPAC-CA IP20 33W/830 CA PSO WH 33 3600 A1UPAD-CA IP20 33W/840 CA PSO WH 33 3600 A1UPAE-CA IP20 45W/830 CA PSO WH 45 4600 A1UPAF-CA IP20 45W/840 CA PSO WH 45 4600 A1UPAG-CA IP20 53W/830 CA PSO WH 53 5300 A1UPAH-CA IP20 53W/840 CA PSO WH 53 5300 A1UPAI-CA IP20 26W/830 CA PSMP WH 26 2800 A1UPAJ-CA IP20 26W/840 CA PSMP WH 26 2800 A1UPAK-CA IP20 33W/830 CA PSMP WH 33 3600 A1UPAL-CA IP20 33W/840 CA PSMP WH 33 3600 A1UPAM-CA IP20 45W/830 CA PSMP WH 45 4600 A1UPAN-CA IP20 45W/840 CA PSMP WH 45 4600 A1UPAO-CA IP20 53W/830 CA PSMP WH 53 5300 A1UPAP-CA IP20 53W/840 CA PSMP WH 53 5300
• I lager
E-NR KOD W LM 7021160 A1UPAA-EU IP20 26W/830 EU PSO WH 26 2800 7021161 A1UPAB-EU IP20 26W/840 EU PSO WH 26 2800 7021173 A1UPAC-EU IP20 33W/830 EU PSO WH 33 3600 7021194 A1UPAD-EU IP20 33W/840 EU PSO WH 33 3600 7021719 A1UPAQ-EU IP20 40W/830 EU PSO WH 40 4100 7021720 A1UPAR-EU IP20 40W/840 EU PSO WH 40 4100 7021298 A1UPAE-EU IP20 45W/830 EU PSO WH 45 4600 7021299 A1UPAF-EU IP20 45W/840 EU PSO WH 45 4600 7021301 A1UPAG-EU IP20 57W/830 EU PSO WH 57 5600 7021303 A1UPAH-EU IP20 57W/840 EU PSO WH 57 5600 Plata EU-Plug PSMP (3 m kabel) E-NR KOD W LM 7021305 A1UPAI-EU IP20 26W/830 EU PSMP WH 26 2800 7021307 A1UPAJ-EU IP20 26W/840 EU PSMP WH 26 2800 7021308 A1UPAK-EU IP20 33W/830 EU PSMP WH 33 3600 7021309 A1UPAL-EU IP20 33W/840 EU PSMP WH 33 3600 7021721 A1UPAS-EU IP20 40W/830 EU PSMP WH 40 4100 7021722 A1UPAT-EU IP20 40W/840 EU PSMP WH 40 4100 7021311 A1UPAM-EU IP20 45W/830 EU PSMP WH 45 4600 7021313 A1UPAN-EU IP20 45W/840 EU PSMP WH 45 4600 7021315 A1UPAO-EU IP20 57W/830 EU PSMP WH 57 5600 7021317 A1UPAP-EU IP20 57W/840 EU PSMP WH 57 5600 Plata Casambi EU-Plug PSO (3 m kabel) E-NR KOD W LM 7021318 A1UPAA-CAEU IP20 26W/830 CAEU PSO WH 26 2800 7021319 A1UPAB-CAEU IP20 26W/840 CAEU PSO WH 26 2800 7021321 A1UPAC-CAEU IP20 33W/830 CAEU PSO WH 33 3600 7021323 A1UPAD-CAEU IP20 33W/840 CAEU PSO WH 33 3600 7021325 A1UPAE-CAEU IP20 45W/830 CAEU PSO WH 45 4600 7021327 A1UPAF-CAEU IP20 45W/840 CAEU PSO WH 45 4600 7021328 A1UPAG-CAEU IP20 53W/830 CAEU PSO WH 53 5300 7021329 A1UPAH-CAEU IP20 53W/840 CAEU PSO WH 53 5300 Plata Casambi EU-Plug PSMP (3 m kabel) E-NR KOD W LM 7021331 A1UPAI-CAEU IP20 26W/830 CAEU PSMP WH 26 2800 7021333 A1UPAJ-CAEU IP20 26W/840 CAEU PSMP WH 26 2800 7021335 A1UPAK-CAEU IP20 33W/830 CAEU PSMP WH 33 3600 7021337 A1UPAL-CAEU IP20 33W/840 CAEU PSMP WH 33 3600 7021338 A1UPAM-CAEU IP20 45W/830 CAEU PSMP WH 45 4600 7021339 A1UPAN-CAEU IP20 45W/840 CAEU PSMP WH 45 4600 7021340 A1UPAO-CAEU IP20 53W/830 CAEU PSMP WH 53 5300 7021341 A1UPAP-CAEU IP20 53W/840 CAEU PSMP WH 53 5300
Plata Fräsch belysning för nudelbaren med Plata modularmaturen.

Plateia Q

Bred armaturserie med låg profil för kontor och andra offentliga utrymmen. Finns i fem stomstorlekar med opal- eller nanoprismakupa. Nanoprismakupan har UGR<19. Infälld montering i tak med T-list eller med tilläggsutrustning i skivtak. Även ytmontering med separat ytmonteringsram. Som tilläggsutrustning finns vajerupphängning, ytmonteringsram och ram för infälld montering.

Stomme av aluminium eller stål, vit, RAL9003.

Kupa av akryl, opal- (O) eller nanoprisma (MP).

Skyddsklass II.

Infälld montering eller ytmontering.

Kan överkopplas, on/off 3 x 2.5 mm2, Dali-2 5 x 2.5 mm2

Monteringshöjd 2–4 m.

Fast LED 9–111 W/700–12 500 lm.

Färgtemperaturer 3000 K eller 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP40.

• Styrning on/off eller Dali-2.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2.

• Går även att få med Casambi-, 1–10 V- eller Switch Dimstyrning. På beställning Ra > 90. Finns även olika slags anslutningskablar beroende på projekt. På beställning med anodiserad aluminiumram.

5 guarantee year Plateia Q 600 x 600 Plateia Q 600 x 300 Plateia Q 1200 x 300 Plateia Q 1200 x 600 Plateia Q 300 x 300 122 | Armaturer för proffs 2023
Vajerupphäng.
• • • • • • • Armaturer för proffs 2023 | 123 Infällda armaturer Plateia Q on/off opal 600 x 600 E-NR KOD W LM 7011200 D2PLAA 600x600 IP40 34W/830 ACO 34 4100 7011202 D2PLAB 600x600 IP40 34W/840 ACO 34 4100 7011210 D2PLAG 600x600 IP40 52W/830 ACO 52 5800 7011214 D2PLAH 600x600 IP40 52W/840 ACO 52 5800 Plateia Q on/off opal 1200 x 300 E-NR KOD W LM 7011228 D2PLCA 1200x300 IP40 35W/830 ACO 35 4000 7011229 D2PLCB 1200x300 IP40 35W/840 ACO 35 4000 7011244 D2PLCG 1200x300 IP40 54W/830 ACO 54 5650 7011245 D2PLCH 1200x300 IP40 54W/840 ACO 54 5650 Plateia Q on/off opal 1200 x 600 E-NR KOD W LM 7011297 D2PLDA 1200x600 IP40 111W/830 ACO 111 12500 7011298 D2PLDB 1200x600 IP40 111W/840 ACO 111 12500 Plateia Q on/off opal 600 x 300 E-NR KOD W LM 7011226 D2PLBA 600x300 IP40 17W/830 ACO 17 1800 7011227 D2PLBB 600x300 IP40 17W/840 ACO 17 1800 Plateia Q on/off opal 300 x 300 E-NR KOD W LM 7011299 D2PLEA 300x300 IP40 9W/830 ACO 9 700 7011300 D2PLEB 300x300 IP40 9W/840 ACO 9 700 Plateia Q on/off mikroprism 600 x 600 E-NR KOD W LM D2PNAA 600x600 IP40 34W/830 ACMP 34 4000 D2PNAB 600x600 IP40 34W/840 ACMP 34 4000 D2PNAG 600x600 IP40 52W/830 ACMP 52 5800 D2PNAH 600x600 IP40 52W/840 ACMP 52 5800 Plateia Q on/off mikroprism 1200 x 300 E-NR KOD W LM 7016219 D2PNBA 1200x300 IP40 35W/830 ACMP 35 4000 7016220 D2PNBB 1200x300 IP40 35W/840 ACMP 35 4000 D2PNBG 1200x300 IP40 54W/830 ACMP 54 5600 D2PNBH 1200x300 IP40 54W/840 ACMP 54 5600 Plateia Q Dali opal 600 x 600 E-NR KOD W LM 7011207 D2PLAE 600x600 IP40 34W/830 DA2 ACO 34 4100 7011209 D2PLAF 600x600 IP40 34W/840 DA2 ACO 34 4100 7011225 D2PLAK 600x600 IP40 52W/830 DA2 ACO 52 5800 7011329 D2PLAL 600x600 IP40 52W/840 DA2 ACO 52 5800 Plateia Q Dali opal 1200 x 300 E-NR KOD W LM 7011240 D2PLCE 1200x300 IP40 35W/830 DA2 ACO 35 4000 7011242 D2PLCF 1200x300 IP40 35W/840 DA2 ACO 35 4000 7011295 D2PLCK 1200x300 IP40 54W/830 DA2 ACO 54 5650 7011296 D2PLCL 1200x300 IP40 54W/840 DA2 ACO 54 5650 Plateia Q Dali opal 1200 x 600 E-NR KOD W LM 7016828 D2PLDA-DALI 1200x600 IP40 111W/830 DA2 ACO 111 12500 7016829 D2PLDB-DALI 1200x600 IP40 111W/840 DA2 ACO 111 12500 Plateia Q Dali opal 600 x 300 E-NR KOD W LM 7016826 D2PLBA-DALI 600x300 IP40 17W/830 DA2 ACO 17 1800 7016827 D2PLBB-DALI 600x300 IP40 17W/840 DA2 ACO 17 1800 Plateia Q Dali opal 300 x 300 E-NR KOD W LM 7011303 D2PLEE 300x300 IP40 9W/830 DA2 ACO 9 700 7011313 D2PLEF 300x300 IP40 9W/840 DA2 ACO 9 700 Plateia Q Dali mikroprism 600 x 600 E-NR KOD W LM D2PNAE 600x600 IP40 34W/830 DA2 ACMP 34 4000 D3PNAF 600x600 IP40 34W/840 DA2 ACMP 34 4000 D2PNAK 600x600 IP40 52W/830 DA2 ACMP 52 5800 D2PNAL 600x600 IP40 52W/840 DA2 ACMP 52 5800 Plateia Q Dali mikroprism 1200 x 300 E-NR KOD W LM 7016221 D2PNBE 1200x300 IP40 35W/830 DA2 ACMP 35 4000 7016222 D2PNBF 1200x300 IP40 35W/840 DA2 ACMP 35 4000 D2PNBK 1200x300 IP40 54W/830 DA2 ACMP 54 5600 D2PNBL 1200x300 IP40 54W/840 DA2 ACMP 54 5600
Beställ produkt, • I lager

Plateia Q Sky

Uttrycksfull armaturserie som lämpar sig för kontor, sjukhus, restauranger och andra offentliga utrymmen. Du kan skapa en illusion av takfönster i lokaler som har ont om naturligt ljus. Flera färdiga bilder finns att tillgå. På beställning med vilken bild som helst av hög kvalitet. Antalet paneler kan väljas fritt. Infälld montering i tak med T-list eller ytmontering med separat ytmonteringsram.

Stomme av aluminium och stål, kupa av akryl.

Vit, RAL 9003, kupa med bild.

Skyddsklass II.

Infälld montering eller ytmontering.

Kan vidarekopplas, 3/5 x 2,5 mm2

Monteringshöjd 2–4 m.

Fast LED 6–12 x 34 W/lumen beror på bild.

Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP40.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning med anodiserad aluminiumram. På beställning CRI > 90. Finns även med olika slags anslutningskablar. Plateia

SKY21 SKY30 SKY04 SKY01 SKY02 SKY03 SKY11 SKY12 SKY10 SKY14 SKY22 SKY20
5 guarantee year 124 | Armaturer för proffs 2023
Sky E-NR KOD W 7011335 D2PLIN PLATEIA Q SKY 6X34W/SKY01 34 7011336 D2PLIO PLATEIA Q SKY 6X34W/SKY02 34 7011337 D2PLIP PLATEIA Q SKY 6X34W/SKY03 34 7011338 D2PLIQ PLATEIA Q SKY 6X34W/SKY04 34 7011330 D2PLIT PLATEIA Q SKY 6X34W/SKY11 34 7011339 D2PLIU PLATEIA Q SKY 6X34W/SKY12 34 7011369 D2PLIZ PLATEIA Q SKY 6X34W/SKY21 34 7011356 D2PLJA PLATEIA Q SKY 8X34W/SKY22 34 7011357 D2PLJB PLATEIA Q SKY 9X34W/SKY30 34 7011358 D2PLIR PLATEIA Q SKY 12X34W/SKY10 34 7011368 D2PLIV PLATEIA Q SKY 12X34W/SKY14 34 7011359 D2PLIS PLATEIA Q SKY 12X34W/SKY20 34 Kan göras med vilken bra bild som helst som önskas. Se tillbehör på sidan 135. Beställ produkt
Q
Armaturer för proffs 2023 | 125 Infällda armaturer
PLATEIA SKY. Kulisserna monterades på det undertakssystemet, tillsammans med infällda Plateia Q Sky-armaturer på Tandkliniken.

Module

Modularmatur för undertakssystem i kontor och allmänna utrymmen. Den utmärkta verkningsgraden gör armaturen till en mycket energi- och kostnadseffektiv lösning. Serien har två stomstorlekar. Skyddsklass IP54 på undersidan av armaturen. Alternativt opalkupa eller UGR19 mikroprismakupa som är lämplig för terminalarbete. Infälld montering i tak med T-list eller med tilläggsutrustning i skivtak. Ramar för infälld montering som tilläggsutrustning.

• Stålstomme, kupa av opaliserad eller mikroprismatisk polystyren (PSO eller PSMP).

• Vit RAL 9016.

• Skyddsklass I.

• Infälld montering.

• Kan vidarekopplas 3/5 x 2,5 mm².

• Monteringshöjd 2–4 m.

• Fast LED 23–32 W/2900–4200 lm.

• Färgtemperatur 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20/IP54.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• Som tillval universell infällningsram 600 x 600 (7505174), universell infällningsram 1200 x 300 (7505175) och ytmonteringsram 600 x 600/143 mm (7018206).

• WH = vit, DA2 = Dali-2, PS = polystyren, O = opal, MP = mikroprisma

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Finns även med olika slags anslutningskablar. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. Dessutom finns nödljusmodeller i storlek 600 x 300 mm att beställa.

5 guarantee year
Module OP Module MP
TW 126 | Armaturer för proffs 2023
Armaturer för proffs 2023 | 127 Infällda armaturer Module on/off opal 600 x 600 E-NR KOD W LM D2MAAA 600X600 IP54 23W/830 PSO WH 23 3100 D2MAAB 600X600 IP54 23W/840 PSO WH 23 3100 D2MABA 600X600 IP54 32W/830 PSO WH 32 4100 D2MABB 600X600 IP54 32W/840 PSO WH 32 4100 Module on/off opal 1200 x 300 E-NR KOD W LM D2MCAA 1200X300 IP54 23W/830 PSO WH 23 2900 D2MCAB 1200X300 IP54 23W/840 PSO WH 23 2900 D2MCBA 1200X300 IP54 32W/830 PSO WH 32 3900 D2MCBB 1200X300 IP54 32W/840 PSO WH 32 3900 Module on/off microprismatic 600 x 600 E-NR KOD W LM D2MACA 600X600 IP54 23W/830 PSMP WH 23 3200 D2MACB 600X600 IP54 23W/840 PSMP WH 23 3200 D2MADA 600X600 IP54 32W/830 PSMP WH 32 4200 D2MABD 600X600 IP54 32W/840 PSMP WH 32 4200 Module on/off microprismatic 1200 x 300 E-NR KOD W LM D2MCCA 1200X300 IP54 23W/830 PSMP WH 23 3000 D2MCCB 1200X300 IP54 23W/840 PSMP WH 23 3000 D2MCDA 1200X300 IP54 32W/830 PSMP WH 32 4000 D2MCBD 1200X300 IP54 32W/840 PSMP WH 32 4000 Module Dali opal 600 x 600 E-NR KOD W LM D2MAAA-DALI 600X600 IP54 23W/830 DA2 PSO 23 3100 D2MAAB-DALI 600X600 IP54 23W/840 DA2 PSO 23 3100 D2MABA-DALI 600X600 IP54 32W/830 DA2 PSO 32 4100 D2MABB-DALI 600X600 IP54 32W/840 DA2 PSO 32 4100 Module Dali opal 1200 x 300 E-NR KOD W LM D2MCAA-DALI 1200X300 IP54 23W/830 DA2 PSO 23 2900 D2MCAB-DALI 1200X300 IP54 23W/840 DA2 PSO 23 2900 D2MCBA-DALI 1200X300 IP54 32W/830 DA2 PSO 32 3900 Module Dali microprismatic 600 x 600 E-NR KOD W LM D2MACA-DALI 600X600 IP54 23W/830 DA2 PSMP 23 3200 D2MACB-DALI 600X600 IP54 23W/840 DA2 PSMP 23 3200 D2MADA-DALI 600X600 IP54 32W/830 DA2 PSMP 32 4200 D2MADB-DALI 600X600 IP54 32W/840 DA2 PSMP 32 4200 Module Dali microprismatic 1200 x 300 E-NR KOD W LM D2MCCA-DALI 1200X300 IP54 23W/830 DA2 PSMP 23 3000 D2MCCB-DALI 1200X300 IP54 23W/840 DA2 PSMP 23 3000 D2MCDA-DALI 1200X300 IP54 32W/830 DA2 PSMP 32 4000 D2MCDB-DALI 1200X300 IP54 32W/840 DA2 PSMP 32 4000
By order Se tillbehör på sidan 135.

Specialarmatur för sjukhus, storkök eller andra offentliga utrymmen där armaturen måste ha skyddsklass IP65 och hög hållbarhet. Infälld montering i tak med T-list. Armaturerna i Medic-serien är certifierade enligt ISO 14644-1 och har renhetsklass ISO 3.

• Vit, RAL 9016.

• Skyddsklass I.

• Infälld montering.

• Kan vidarekopplas 3/5 x 2,5 mm².

• Armaturen har IP65-märkta anslutningar.

• Monteringshöjd 2–5 m.

• Fast LED 23–55 W/3100–6500 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

On/off- och Dali-2-modeller i standardsortimentet.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70 100 000 h (Ta25°C).

Livslängd L80 65 000 h (Ta25°C).

Armaturen har integrerad strömförsörjning. Strömkällans livslängd 100 000 h.

• Tillbehör: ram för ytmontering 600 x 600/143 mm (7018206) och ram för infälld montering 600 x 600 mm (7505174).

• WH = vit, DA2 = Dali-2, PS = polystyren, O = opal, MP = mikroprisma

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. På beställning CRI > 90. Finns även med olika slags anslutningskablar. Produkten kan också anpassas för andra effekter. Kan beställas i storlek 300 x 1200 mm samt med opaliserad polykarbonatkupa (PCO).

5 guarantee year
128 | Armaturer för proffs 2023
Medic
Medic on/off opal E-NR KOD W LM 7018180 D2MEAA IP65 23W/830 PSO WH 23 3100 7018181 D2MEAB IP65 23W/840 PSO WH 23 3100 7018184 D2MEAC IP65 32W/830 PSO WH 32 4100 7018185 D2MEAD IP65 32W/840 PSO WH 32 4100 7018188 D2MEAE IP65 55W/830 PSO WH 55 6500 7018189 D2MEAF IP65 55W/840 PSO WH 55 6500 Medic on/off microprismatic E-NR KOD W LM 7018192 D2MECA IP65 23W/830 PSMP WH 23 3100 7018193 D2MECB IP65 23W/840 PSMP WH 23 3100 7018196 D2MECC IP65 32W/830 PSMP WH 32 4100 7018197 D2MECD IP65 32W/840 PSMP WH 32 4100 7018200 D2MECE IP65 55W/830 PSMP WH 55 6500 7018201 D2MEFF IP65 55W/840 PSMP WH 55 6500 Medic Dali opal E-NR KOD W LM 7018182 D2MEBA IP65 23W/830 DA2 PSO WH 23 3100 7018183 D2MEBB IP65 23W/840 DA2 PSO WH 23 3100 7018186 D2MEBC IP65 32W/830 DA2 PSO WH 32 4100 7018187 D2MEBD IP65 32W/840 DA2 PSO WH 32 4100 7018190 D2MEBE IP65 55W/830 DA2 PSO WH 55 6500 7018191 D2MEBF IP65 55W/840 DA2 PSO WH 55 6500 Medic Dali microprismatic E-NR KOD W LM 7018194 D2MEDA IP65 23W/830 DA2 PSMP WH 23 3100 7018195 D2MEDB IP65 23W/840 DA2 PSMP WH 23 3100 7018198 D2MEDC IP65 32W/830 DA2 PSMP WH 32 4100 7018199 D2MEDD IP65 32W/840 DA2 PSMP WH 32 4100 7018204 D2MEDE IP65 55W/830 DA2 PSMP WH 55 6500 7018205 D2MEDF IP65 55W/840 DA2 PSMP WH 55 6500
Beställ produkt, • I lager

För sjukhus eller andra offentliga lokaler som kräver renrumsarmatur med IP65-klassning. Finns med två storlekar, effekter och färgtemperaturer. Armaturen har hög ljusproduktion/W. Clean är certifierade enligt standard ISO 14644-1 och har renhetsklass ISO 3.

• Stomme av stål, kupa av opaliserad akryl.

• Vit RAL 9003.

• Skyddsklass I.

• Infälld montering i tak med T-list.

• Kan vidarekopplas 3/5 x 2,5 mm².

• Monteringshöjd 2–4 m.

• Fast LED 32–53 W/3785–6360 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.IP65.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L80 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h. Tc < 65 °C.

• WH = vit, DA2 = Dali-2.

1–10V-lösningar och tryckknappsstyrda versioner kan beställas efter projektets behov. Finns även i storlekarna 300 x 600 mm, 300 x 1500 mm och 600 x 1200 mm. Kan beställas som CRI > 90-version. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. Armaturen kan också beställas i grått, RAL 9006. Finns i olika kupolkombinationer: laminerat säkerhetsglas, mikroprisma (UGR<19) och laserglas. Det finns även modeller för andra monteringssätt, såsom ytmontering, montering på gipsskiva och dold konsol.

5 guarantee year Armaturer för proffs 2023 | 129 Infällda armaturer
Clean
Clean on/off 600 x 600 E-NR KOD W LM 7015222 E2CLAA 600x600 IP65 32W/830 ACO 32 3785 7015223 E2CLAB 600x600 IP65 32W/840 ACO 32 4030 7015226 E2CLAE 600x600 IP65 53W/830 ACO 53 5975 7015227 E2CLAF 600x600 IP65 53W/840 ACO 53 6360 Clean on/off 1200 x 300 E-NR KOD W LM 7015232 E2CLCA 1200x300 IP65 32W/830 ACO 32 3785 7015233 E2CLCB 1200x300 IP65 32W/840 ACO 32 4030 7015236 E2CLCE 1200x300 IP65 53W/830 ACO 53 5975 7015237 E2CLCF 1200x300 IP65 53W/840 ACO 53 6360 Clean Dali 600 x 600 E-NR KOD W LM 7015224 E2CLAC 600x600 IP65 32W/830 DA2 ACO 32 3785 7015225 E2CLAD 600x600 IP65 32W/840 DA2 ACO 32 4030 7015228 E2CLAG 600x600 IP65 53W/830 DA2 ACO 53 5975 7015231 E2CLAH 600x600 IP65 53W/840 DA2 ACO 53 6360 Clean Dali 1200 x 300 E-NR KOD W LM 7015234 E2CLCC 1200x300 IP65 32W/830 DA2 ACO 32 3785 7015235 E2CLCD 1200x300 IP65 32W/840 DA2 ACO 32 4030 7015238 E2CLCG 1200x300 IP65 53W/830 DA2 ACO 53 5975 7015239 E2CLCH 1200x300 IP65 53W/840 DA2 ACO 53 6360 Se tillbehör på sidan 135.
Beställ produkt
130 | Armaturer för proffs 2023
Clean-armaturer designade för rena utrymmen erbjöd en idealisk lösning för Hotel Marskis kök.

Best Clean

Specialarmatur för sjukhus, eller andra offentliga utrymmen där armaturen måste ha skyddsklass IP65. Tål korrosion. Den härdade opaliserade glaskupan öppnas med Best Cleansugkopp (4207374), som beställs separat. Finns i två storlekar, effekter och färgtemperaturer. Armaturen har utmärkt färgåtergivningsindex, CRI 90. Best Clean-armaturerna är certifierade enligt standarden ISO 14644-1 och har renhetsklass ISO 3.

• Stomme av stål, kupa av opalglas (GLO).

• Vit RAL 9003.

• Skyddsklass I.

• Infälld montering i tak med T-list.

• Kan vidarekopplas 3/5 x 2,5 mm².

Monteringshöjd 2–4 m.

Fast LED 32–53 W/2555–5660 lm.

Färgtemperaturer 3000 K och 4000 K. CRI > 90 / Ra > 90.

MacAdam 3 SDCM.

IP65.

On/off- och Dali-2-modeller i standarsortimentet.

Omgivningstemperatur 0 … 25 °C.

Livslängd L80 100 000 h (Ta25°C).

Strömkällans livslängd 100 000 h. Tc < 65 °C.

DA = Dali-2.

• Mikroprismaversioner, ytmonterade modeller och nödljusmodeller, 1–10 V-lösningar och versioner med tryckknappsstyrning kan beställas efter projektets behov. Finns även i 600 x 1200 mm och 300 x 1500 mm. Kan beställas i CRI > 80-version. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. Armaturerna har olika tillbehör för ytmontering och montering i dold list. Det är även möjligt att få en version med glaskupa och reflektorgaller.

Beställ produkt

5 guarantee year Armaturer för proffs 2023 | 131 Infällda armaturer
Best Clean sugkopp, se sidan 135.
Best Clean on/off 600 x 600 E-NR KOD W LM 7015206 E2BCAA 600x600 IP65 32W/930 GLO 32 3170 7015207 E2BCAB 600x600 IP65 32W/940 GLO 32 3375 7015210 E2BCAE 600x600 IP65 53W/930 GLO 53 5320 7015211 E2BCAF 600x600 IP65 53W/940 GLO 53 5660 Best Clean on/off 1200 x 300 E-NR KOD W LM 7015214 E2BCCA 1200x300 IP65 32W/930 GLO 32 2355 7015215 E2BCCB 1200x300 IP65 32W/940 GLO 32 2505 7015218 E2BCCE 1200x300 IP65 53W/930 GLO 53 4010 7015219 E2BCCF 1200x300 IP65 53W/940 GLO 53 4265 Best Clean Dali 600
600 E-NR KOD W LM 7015208 E2BCAC 600x600 IP65 32W/930 DA2 GLO 32 3170 7015209 E2BCAD 600x600 IP65 32W/940 DA2 GLO 32 3375 7015212 E2BCAG 600x600 IP65 53W/930 DA2 GLO 53 5320 7015213 E2BCAH 600x600 IP65 53W/940 DA2 GLO 53 5660 Best Clean Dali 1200 x 300 E-NR KOD W LM 7015216 E2BCCC 1200x300 IP65 32W/930 DA2 GLO 32 2355 7015217 E2BCCD 1200x300 IP65 32W/940 DA2 GLO 32 2505 7015220 E2BCCG 1200x300 IP65 53W/930 DA2 GLO 53 4010 7015221 E2BCCH 1200x300 IP65 53W/940 DA2 GLO 53 4265
x

Ebba

Minimalistiskt utformad modularmatur för kontor och andra offentliga utrymmen. Armaturen smälter sömlöst in i takkonstruktionen och bildar en visuellt harmonisk helhet tack vare den infällda, bländfria linsoptiken. Modellerna med svart reflektor (UGR < 16) passar särskilt bra för terminalarbete. Modellerna med vit reflektor (UGR < 19) passar bra för korridorer och väntrum. Du kan även beställa armaturen rektangelformad med motsvarande effekt och smalare ljusdistribution (50°). Infälld montering i tak med T-list eller med tilläggsutrustning i skivtak. Även möjlighet till ytmontering. Ram för infälld montering och ram för ytmontering finns som tillbehör.

• Stomme av stål, reflektor av polykarbonat, linser av akryl.

• Vit stomme RAL 9003, reflektor vit RAL 9003 eller svart RAL 9005.

• Skyddsklass II.

• Infälld montering i tak med T-list, med tilläggsutrustning i skivtak eller ytmontering.

• Kan kedjekopplas 5 x 2,5 mm2.

• Monteringshöjd 2–4 m.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• Fast LED 22–42 W/2600–6100 lm.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2.

• 1WH 80D = vit reflektor, en ljuslinje.

• 2WH 80D = vit reflektor, två ljuslinjer.

• 1BK 80D = svart reflektor, en ljuslinje.

• 2BK 80D = svart reflektor, två ljuslinjer.

• Finns med Casambi-, ActiveAhead- Philips SR-, 1–10 V, Switch Dim och Tunable White-styrning efter projektets behov. Produkten kan beställas med svart stomme RAL 9005 och som rektangulär modell (296 x 1196 mm). På beställning CRI > 90. Alternativa färgtemperaturer även 2700 K och 5700 K. Går att beställa med 11 W/1250–1400 lm. Finns även med olika slags anslutningskablar.

5 guarantee year ActiveAhead TW 132 | Armaturer för proffs 2023
Bländfri linsoptik.

Ebba on/off en ljuslinje, vit reflektor

Ebba on/off en ljuslinje, svart reflektor

Ebba on/off två ljuslinjer, vit reflektor

Ebba on/off

Armaturer för proffs 2023 | 133 Infällda armaturer
E-NR KOD W LM 7018207 D2EBAA IP20 22W/830 1WH 80D WH 22 3000 7018208 D2EBAB IP20 22W/840 1WH 80D WH 22 3000
E-NR KOD W LM 7018211 D2EBCA IP20 22W/830 1BK 80D WH 22 2700 7018212 D2EBCB IP20 22W/840 1BK 80D WH 22 2700
E-NR KOD W LM 7018215 D2EBAC IP20 23W/830 2WH 80D WH 23 2900 7018216 D2EBAD IP20 23W/840 2WH 80D WH 23 2900 7018223 D2EBAE IP20 28W/830 2WH 80D WH 28 4400 7018224 D2EBAF IP20 28W/840 2WH 80D WH 28 4400 7018231 D2EBAG IP20 42W/830 2WH 80D WH 42 6100 7018232 D2EBAH IP20 42W/840 2WH 80D WH 42 6100
två ljuslinjer, svart reflektor E-NR KOD W LM 7018219 D2EBCC IP20 23W/830 2BK 80D WH 23 2600 7018220 D2EBCD IP20 23W/840 2BK 80D WH 23 2600 7018227 D2EBCE IP20 28W/830 2BK 80D WH 28 4000 7018228 D2EBCF IP20 28W/840 2BK 80D WH 28 4000 7018235 D2EBCG IP20 42W/830 2BK 80D WH 42 5500 7018236 D2EBCH IP20 42W/840 2BK 80D WH 42 5500 Ebba Dali en ljuslinje vit reflektor E-NR KOD W LM 7018209 D2EBBA IP20 22W/830 DA2 1WH 80D WH 22 3000 7018210 D2EBBB IP20 22W/840 DA2 1WH 80D WH 22 3000 Ebba Dali en ljuslinje svart reflektor E-NR KOD W LM 7018213 D2EBDA IP20 22W/830 DA2 1BK 80D WH 22 2700 7018214 D2EBDB IP20 22W/840 DA2 1BK 80D WH 22 2700 Ebba Dali två ljuslinjer, vit reflektor E-NR KOD W LM 7018217 D2EBBC IP20 23W/830 DA2 2WH 80D WH 23 2900 7018218 D2EBBD IP20 23W/840 DA2 2WH 80D WH 23 2900 7018225 D2EBBE IP20 28W/830 DA2 2WH 80D WH 28 4400 7018226 D2EBBF IP20 28W/840 DA2 2WH 80D WH 28 4400 7018233 D2EBBG IP20 42W/830 DA2 2WH 80D WH 42 6100 7018234 D2EBBH IP20 42W/840 DA2 2WH 80D WH 42 6100 Ebba Dali två ljuslinjer, svart reflektor E-NR KOD W LM 7018221 D2EBDC IP20 23W/830 DA2 2BK 80D WH 23 2600 7018222 D2EBDD IP20 23W/840 DA2 2BK 80D WH 23 2600 7018229 D2EBDE IP20 28W/830 DA2 2BK 80D WH 28 4000 7018230 D2EBDF IP20 28W/840 DA2 2BK 80D WH 28 4000 7018237 D2EBDG IP20 42W/830 DA2 2BK 80D WH 42 5500 7018238 D2EBDH IP20 42W/840 DA2 2BK 80D WH 42 5500
Se tillbehör på sidan 135. Beställ produkt

Softy

En panelarmatur för kontor och andra offentliga utrymmen med en lysande mikroprismakupa i mitten. Armaturens sidor har en opalkupa som ger bakgrundsbelysning. Infälld montering i tak med T-list eller med tilläggsutrustning i skivtak. Armaturen kan även ytmonteras.

• Stomme av stål.

• Kupor av akryl (AC). Mikroprismakupa (MP) i mitten och opalkupor (O) på sidorna.

• Vit, RAL 9016.

• Skyddsklass I.

• Infälld montering eller ytmontering.

• Kan vidarekopplas 3/5 x 2,5 mm².

• Monteringshöjd 2–4 m.

• Fast LED 33–49 W/3200–4300 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• WH = vit, DA2 = Dali-2.

• Tillbehör: Ram för ytmontering (7018179) och ram för infälld monterings (7505174).

• Finns även med Casambi- och Switch Dim-styrning efter projektets behov. På beställning CRI > 90. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. Finns även med olika slags anslutningskablar.

5 guarantee year 134 | Armaturer för proffs 2023
Softy on/off E-NR KOD W LM 7018171 D2SOAA IP20 33W/830 ACO/MP WH 33 3200 7018172 D2SOAB IP20 33W/840 ACO/MP WH 33 3200 7018175 D2SOAC IP20 49W/830 ACO/MP WH 49 4300 7018176 D2SOAD IP20 49W/840 ACO/MP WH 49 4300 Softy Dali E-NR KOD W LM 7018173 D2SOBA IP20 33W/830 DA2 ACO/MP WH 33 3200 7018174 D2SOBB IP20 33W/840 DA2 ACO/MP WH 33 3200 7018177 D2SOBC IP20 49W/830 DA2 ACO/MP WH 49 4300 7018178 D2SOBD IP20 49W/840 DA2 ACO/MP WH 49 4300
Beställ produkt
7018179 Ram 7505174 Infällningsram
Se tillbehör på sidan 135.

Tillbehör

Beställ produkt, • I lager

Plata

E-NR KOD

7016236 A2PLXA Installation set PLK15

7910301 A2PLVS Plata Vajerupphäng

7910300 A2PLKE Ram WH

7023907 A2PLXC PLK Asymm inst.set

Plata, Plateia, Module

E-NR KOD

7023908 A2PLZA Infällnadsram R500

7023909 A2PLZC Infällnadsram R400

Plateia Q

E-NR KOD

D2PSXB Ram 600X300/48mm

D2PSXD Ram 1200X600/48mm

D2PSXE Ram 300X300/48mm

Plata, Plateia Q, Plateia Q Sky, Ebba, Eddy

E-NR KOD

7910339 D2PSXA Ram 600X600/48mm

Plata, Plateia Q, Plateia Q Sky, Ebba, Eddy

E-NR KOD

7910340 D2PSXC Ram 1200X300/48mm

Frame 600X600/143 mm

E-NR KOD

Module, Medic Eddy, Ebba, Softy

D2MEXA Frame 600x600mm WH

Frame 600X600/78 mm

E-NR KOD

D2SOXA Frame 600X600/87mm

Plata, Plateia Q, Module, Medic, Clean, Eddy, Ebba, Softy

FLUSH MOUNTING FRAME A 600X600

E-NR KOD

D2MAXA Flush mounting frame 600x600

Plateia Q, Module, Medic, Clean, Eddy

FLUSH MOUNTING FRAME C 1200X300

E-NR KOD

D2MCXC Flush mounting frame 1200x300

Best Clean Suction Pad

E-NR KOD

E2DCIK Suction pad

4289994 A2PLZA A2PLZC • • • • • • • • Armaturer för proffs 2023 | 135 Infällda armaturer
136 | Armaturer för proffs 2023
Airaline Eco 138 Optimus 140 Keto 141 Keto Pro 142 Base 143 Tri-Proof 144 Fresa 145 Futura PC 146 Futura NB 148 Futura Abs 149 Futura Max 150 Futura Ex 151 Futura RST 152 Led Housing 153 Led Housing Basic154 Led Housing ABS 155 Highbay Lite 156 Highbay 157 Tillbehör 158 Armaturer för proffs 2023 | 137 Industriarmaturer
Industriarmaturer

Airaline Eco

Armatur med smal stomme för butiker och industrilokaler. Finns i två stomlängder och med tre optikalternativ: basarmatur, smal ljusdistribution (NB) och bred ljusdistribution (WB). Fast LED, två färgtemperaturalternativ. Armaturen har en mycket god verkningsgrad, 150 lm/W.

• Stomme och reflektor av stål, kupa av opaliserad akryl (ACO).

• Vit RAL 9003.

• Skyddsklass I.

• Ytmontering eller vajerupphängning med separat vajerupphängningssats (4146595).

• Kan vidarekopplas, 3/5 x 2,5 mm².

• Monteringshöjd 2–4 m.

• Fast LED 21–50 W/2900–7200 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80/Ra > 80.

• MacAdam 3 SDCM.

• IP20.

• I standardsortimentet finns on/off- och Dali-2-modeller.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 65 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• WH = vit, DA2 = Dali-2, NB = smal ljusdistribution, WB = bred ljusdistribution.

• Finns även med Casambi-, 1–10 V- och Switch Dim-styrning efter projektets behov. Färgtemperaturer alternativt 2700 K, 5700 K och 6500 K samt Tunable White. På beställning CRI > 90. Finns även med olika slags anslutningskablar samt modeller för radmontering. Längder på 600 och 750 mm på beställning. Finns även med olika effekter, 1400–9900 lumen.

Airaline Eco WB Airaline Eco NB Airaline Eco
Airaline
Airaline
5 guarantee year 138 | Armaturer för proffs 2023
Eco WB.
Eco NB.
D2AEXA vajerupphängningssats.

Se tillbehör på sidan 158.

• • • • Armaturer för proffs 2023 | 139 Industriarmaturer
Eco on/off
E-NR KOD W LM D2AEAA IP20 21W/830 ACO WH 21 3200 D2AEBA IP20 21W/840 ACO WH 21 3200 D2AEAG IP20 50W/830 ACO WH 50 7200 D2AEBG IP20 50W/840 ACO WH 50 7200 Airaline Eco on/off smal reflektor E-NR KOD W LM D2AEAC IP20 21W/830 NB ACO WH 21 2900 D2AEBC IP20 21W/840 NB ACO WH 21 2900 D2AEAJ IP20 50W/830 NB ACO WH 50 6700 D2AEBJ IP20 50W/840 NB ACO WH 50 6700
Eco on/off
E-NR KOD W LM D2AEAE IP20 21W/830 WB ACO WH 21 3000 D2AEBE IP20 21W/840 WB ACO WH 21 3000 D2AEAL IP20 50W/830 WB ACO WH 50 6800 D2AEBL IP20 50W/840 WB ACO WH 50 6800
Eco Dali utan reflektor E-NR KOD W LM D2AEAB IP20 21W/830 DA2 ACO WH 21 3200 D2AEBB IP20 21W/840 DA2 ACO WH 21 3200 D2AEAH IP20 50W/830 DA2 ACO WH 50 7200 D2AEBH IP20 50W/840 DA2 ACO WH 50 7200 Airaline Eco Dali smal reflektor E-NR KOD W LM D2AEAD IP20 21W/830 NB DA2 ACO WH 21 2900 D2AEBD IP20 21W/840 NB DA2 ACO WH 21 2900 D2AEAK IP20 50W/830 NB DA2 ACO WH 50 6700 D2AEBK IP20 50W/840 NB DA2 ACO WH 50 6700 Airaline Eco Dali
E-NR KOD W LM D2AEAF IP20 21W/830 WB DA2 ACO WH 21 3000 D2AEBF IP20 21W/840 WB DA2 ACO WH 21 3000 D2AEAM IP20 50W/830 WB DA2 ACO WH 50 6800 D2AEBM IP20 50W/840 WB DA2 ACO WH 50 6800
Airaline
utan reflektor
Airaline
bred reflektor
Airaline
bred reflektor
Beställ produkt, • I lager

De låga armaturerna med IP-klass IP44 är en mångsidig lösning för industrilokaler och affärsbyggnader samt lagerutrymmen, korridorer och våtutrymmen. Armaturen har nyckelhål för att underlätta installationen. Kan monteras i tak, vägg eller upphängningsskena. Serien finns i två färgtemperaturer och tre längder. Produkten kan även fås med konsolpar som passar i skyddsrum (A2OPKD).

• Stomme av stålplåt och kupa i polykarbonat.

• Vit.

• Skyddsklass I.

• Ytmontering.

• 25W: On/off.

• 45W: On/off, Radar, Casambi, Zigbee och Dali-2 modeller.

• 60W: On/off, Radar, Casambi, Zigbee och Dali-2 modeller.

• Genomgående 5 x 2,5 mm2 on/off, Casambi, Zigbee och Dali2-modeller (inkl. tryckknappsstyrning 230 V).

• Radarmodellerna är inte lämpliga för Master/ Slave-installationer.

• Monteringshöjd 2–6 m.

• Färgtemperatur 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP44.

• IK08.

• Fast LED 25 W/2 500 lm, 45 W/4 500 lm, 60 W/6 000 lm.

• MacAdam 3 SDCM.

• On/Off (25 W, 45 W och 60 W) och Radar (45 W och 60 W).

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 60 000 h (Ta25°C).

• Livslängd L80 50 000 h (Ta25°C).

Finns även med projektspecifika anslutningskablar. Optimus on/off

Beställ produkt, • I lager

5 guarantee year
• • •
• • 140 | Armaturer för proffs 2023
Optimus
E-NR KOD W LM 7214129 A3OPGA IP44 25W/830 PCO WH 25 2500 7213741 A2KEAA IP44 25W/840 PCO WH 25 2500 7214130 A3OPGB IP44 45W/830 PCO WH 45 4500 7213742 A2KEAB IP44 45W/840 PCO WH 45 4500 7214132 A3OPGD IP44 60W/830 PCO WH 60 6000 7213744 A2KEAD IP44 60W/840 PCO WH 60 6000 Optimus Dali E-NR KOD W LM A3OPGB-DALI IP44 45W/830 DA2 PCO WH 45 4500 A2KEAB-DALI IP44 45W/840 DA2 PCO WH 45 4500 A3OPGD-DALI IP44 60W/830 DA2 PCO WH 60 6000 A2KEAD-DALI IP44 60W/840 DA2 PCO WH 60 6000 A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 Optimus Casambi E-NR KOD W LM A3OPGB-CA IP44 45W/830 CA PCO WH 45 4500 A2KEAB-CA IP44 45W/840 CA PCO WH 45 4500 A3OPGD-CA IP44 60W/830 CA PCO WH 60 6000 A2KEAD-CA IP44 60W/840 CA PCO WH 60 6000 Optimus Zigbee E-NR KOD W LM A3OPGB-ZB IP44 45W/830 ZB PCO WH 45 4500 A2KEAB-ZB IP44 45W/840 ZB PCO WH 45 4500 A3OPGD-ZB IP44 60W/830 ZB PCO WH 60 6000 A2KEAD-ZB IP44 60W/840 ZB PCO WH 60 6000 Optimus sensor E-NR KOD W LM 7214131 A3OPGC IP44 45W/830 RA PCO WH 45 4500 7213743 A2KEAC IP44 45W/840 RA PCO WH 45 4500 7214133 A3OPGE IP44 60W/830 RA PCO WH 60 6000 7213745 A2KEAE IP44 60W/840 RA PCO WH 60 6000

Keto

Allmänarmatur för lager, korridorer och industrilokaler. Ljuskälla fast LED, finns med två färgtemperaturer. I sortimentet finns två stomlängder och effektalternativ. Skyddsnät och vajerupphängningssats finns som tilläggsutrustning.

• Stomme av stål, kupa av opaliserad akryl. Plastgavlar.

• Vit, RAL 9016.

• Skyddsklass I.

• Ytmontering, kan vidarekopplas 3/5 x 2,5 mm2

• Monteringshöjd 2–5 m.

• Fast LED 41–52 W/5000–7300 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP44.

• On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• Vajerupphängningssats 4107113.

• Skyddsnät 1200 mm (4310173) och 1500 mm (7211061).

• WH = vit, DA = Dali.

• Finns även med Casambi-, 1–10 V-, Switch DIM- och Radarstyrning efter projektets behov. Finns även med olika slags anslutningskablar. På beställning CRI > 90.

Beställ produkt, • I lager

5 guarantee year • • • • Armaturer för proffs 2023 | 141 Industriarmaturer
Keto on/off E-NR KOD W LM 7211008 D3KEAG IP44 41W/830 ACO WH 41 5000 7211009 D3KEAH IP44 41W/840 ACO WH 41 5000 7211010 D3KEAM IP44 52W/830 ACO WH 52 7300 7211013 D3KEAN IP44 52W/840 ACO WH 52 7300 Keto Dali E-NR KOD W LM D3KEAG-DALI IP44 41W/830 DA ACO WH 41 5000 D3KEAH-DALI IP44 41W/840 DA ACO WH 41 5000 D3KEAM-DALI IP44 52W/830 DA ACO WH 52 7300 D3KEAN-DALI IP44 52W/840 DA ACO WH 52 7300 Se tillbehör på sidan 158.

Keto Pro

Keto Pro är en mångsidig universalarmatur med IP54-skydd. Armaturen är avsedd för lager, korridorer och fuktiga interiörer. Keto Pro har stålstomme och en smal och låg konstruktion. Den finns med tre olika effekter samt två stomlängder och färgtemperaturer. Armaturen finns med Dali-styrning. Med skyddsnät som tillval kan armaturen installeras i sportlokaler och bollhallar.

Stomme av stål, kupa av opaliserad akryl (ACO).

Vit, RAL 9016.

Skyddsklass I.

Takmontering.

Genomkopplingsbar 5 x 2,5 mm2

Monteringshöjd 2–6 m.

Färgtemperaturer 3000 K och 4000 K, CRI > 80/Ra > 80.

IP54.

Fast LED: 1210 mm: 18 W / 2600 lm; 25 W / 3800 lm; 36 W / 5400 lm. 1500 mm: 47 W / 6900 lm.

• MacAdam 3 SDCM.

• On/off, Dali samt RA/MS-modell (36 W).

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Finns även med Casambi- och 1–10 V-styrning efter projektets behov. Även bollskyddsnät och upphängningssatser på begäran.

Beställ produkt, • I lager

5 guarantee year
142 | Armaturer för proffs 2023
• •
Keto Pro on/off E-NR KOD W LM D3KEKA IP44 18W/830 ACO WH 18 2600 D3KEKB IP44 18W/840 ACO WH 18 2600 D3KEKC IP54 25W/840 ACO WH 25 3800 D3KEKE IP44 36W/830 ACO WH 36 5400 D3KEKF IP44 36W/840 ACO WH 36 5400 D3KEKJ IP44 47W/830 ACO WH 47 6900 D3KEKK IP44 47W/840 ACO WH 47 6900
Pro Dali E-NR KOD W LM D3KEKA-DALI IP44 18W/830 DA ACO WH 18 2600 D3KEKB-DALI IP44 18W/840 DA ACO WH 18 2600 D3KEKE-DALI IP44 36W/830 DA ACO WH 36 5400 D3KEKF-DALI IP44 36W/840 DA ACO WH 36 5400 D3KEKJ-DALI IP44 47W/830 DA ACO WH 47 6900 D3KEKK-DALI IP44 47W/840 DA ACO WH 47 6900
sensor E-NR KOD W LM D3KEKI IP54 25W/840 RA/MS ACO WH 25 3800 D3KEKH IP54 36W/830 RA/MS ACO WH 36 5400 D3KEKG IP44 36W/840 RA/MS ACO WH 36 5400 Se tillbehör på sidan 158.
Keto
Keto Pro

• • •

Base

Base är en kostnadseffektiv stomarmatur avsedd för LED-rör som motsvarar lysrör med G13-sockel. Armaturens användningsområden är torra utrymmen i lager, butiker och kontor. Armaturerna ska ytmonteras.

• Stomme av stål, ändkåpor och lamphållare av plast.

• Vit RAL 9003.

• Skyddsklass I.

• Ytmontering i tak.

• Kan vidarekopplas, 3 x 2,5 mm2. Två kabelgenomföringar mitt i armaturen. Dolda kabelingångar i ändkåporna.

• Vi rekommenderar LED-rör i Airam Pro-serien, som kan monteras i båda ändarna av armaturen.

• LED-rören ska användas med kortslutningsskyddet som medföljer röret och som placeras på säkringens plats i armaturen.

• IP20.

• On/off.

• 1 x G13 1200 mm/1500 mm.

• 2 x G13 1200 mm/1500 mm.

• Omgivningstemperatur -0 till 25 °C eller enligt den valda lampan.

• Reflektorer finns som tillbehör till varje armatur, i förpackning om 10 st.

Med reflektor.

Reflexer som tillbehör. Säljes i förpackningar om 10 st.

• I lager

Base

E-NR KOD

A3BASA 1200 IP20 1xG13 LED WH

A3BASB 1200 IP20 2xG13 LED WH

A3BASC 1500 IP20 1xG13 LED WH

A3BASD 1500 IP20 2xG13 LED WH

5 guarantee year
Armaturer för proffs 2023 | 143 Industriarmaturer
Se tillbehör på sidan 158.

Tri-Proof

Tri-Proof IP65 är en genomkopplingsbar industriarmatur som passar för tak- och väggmontering. Installationen går smidigt och snabbt tack vare att armaturerna har utdragbara kopplingsdon i ändarna. Användningsområden är bl.a. industri- och parkeringshallar och garage. Utmärkt för arbetsplatsanvändning med anslutningskabel.

• Armaturhus och kupa av polykarbonat.

• Vit.

• Skyddsklass II.

• Tak- och väggmontering.

• Vidarekopplad 3 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK08.

• Fast LED 18 W/1 900 lm, 36 W/3 700 lm, 54 W/5 600 lm.

• MacAdam 5 SDCM.

• On/off.

• Omgivningstemperatur 0 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Anslutningskablar efter projektets behov t.ex. för byggplatser.

• I lager

144 | Armaturer för proffs 2023
Tri-Proof E-NR KOD W LM 7214028 A3TUEA 600 IP65 18W/840 PCO WH 18 1900 7214029 A3TUEB 1200 IP65 36W/840 PCO WH 36 3700 7214030 A3TUEC 1500 IP65 54W/840 PCO WH 54 5600

Fresa

Fresa IP65-klassade armaturer är idealiska för industri- och parkeringshallar, taköverbyggnader och garage. Armaturen är tillverkad av hållbar och högklassig polykarbonat med snäppfästen av rostfritt stål. Armaturerna kan monteras i tak och vägg och kan även hängmonteras med hjälp av medföljande tillbehör. Armaturen finns i två längder. Båda längderna går att få med anslutningskabel på 5 och 10 meter och passar utmärkt som arbetsplatsbelysning.

• Stomme och kupa av polykarbonat.

• Grå.

• Skyddsklass I.

• Ytmontering eller pendelmontering.

• Kan vidarekopplas 5 x 2.5 mm2.

• Modeller med anslutningskabel: 5 m 3 x 1,5 mm² gummikabel, schuko-kontakt. 10 m genomkopplad 3 x 1,5 mm² gummikabel. I ena änden 9 m schuko-kontakt, i andra änden 0,5 m schuko-uttag.

• Monteringshöjd 2–5 m.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK08.

• Fast LED 1200 mm 41 W/4800 lm; 1500 mm 56 W/6000 lm.

• MacAdam 5 SDCM.

• On/off-version och version med anslutningskabel.

• Omgivningstemperatur -25 … 35 °C.

• Livslängd L70 50 000 h (Ta35°C).

• Går även att få med Dali- och Casambi-styrning och olika slags anslutningskablar beroende på projekt.

Fresa med anslutningskabel

5 guarantee year • • Armaturer för proffs 2023 | 145 Industriarmaturer
produkt,
I lager
on/off E-NR KOD W LM 7213995 A3TEJA IP65 41W/840 PCO GR 41 4800 7213996 A3TEJB IP65 56W/840 PCO GR 56 6000 Fresa Dali E-NR KOD W LM A3TEJA-DALI IP65 41W/840 DA2 PCO GR 41 4800 A3TEJB-DALI IP65 56W/840 DA2 PCO GR 56 6000 Fresa Casambi E-NR KOD W LM A3TEJA-CA IP65 41W/840 CA PCO GR 41 4800 A3TEJB-CA IP65 56W/840 CA PCO GR 56 6000
Beställ
Fresa
KOD W LM A3TEIS IP65 41W/840 PCO GR 5M 41 4800 A3TEIT IP65 56W/840 PCO GR 5M 56 6000 A3TEIU IP65 41W/840 PCO GR 10M 41 4800 A3TEIV IP65 56W/840 PCO GR 10M 56 6000
E-NR

• •

Futura PC

En serie armaturer för industrilokaler, lager och parkeringshus. Kan användas även i kalla utrymmen. God stöttålighet. I sortimentet finns ett omfattande utbud av armaturer med olika längd och bredd. Som tilläggsutrustning finns väggfästen och fästen för armaturskena. Se även övriga industriarmaturer i Futura-serien: Futura Abs, Futura NB och Futura Max.

• Stomme och kupa av opaliserad polykarbonat, rostfria reglar.

• Grå.

• Skyddsklass I.

• Ytmontering.

• Genomkopplad 5 x 2,5 mm2

• Monteringshöjd 2–10 m.

• Fast LED 20–71 W / 2800–11 300 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP66.

• IK10.

• On/off- och Dali-2-modeller i standardsortimentet.

• Omgivningstemperatur -25 … 40 °C.

• Livslängd L70 100 000 h (Ta40°C).

• Livslängd L80 100 000 h (Ta40°C).

• Livslängd L90 50 000 h (Ta40°C).

• Strömkällans livslängd 100 000 h.

• PC = polykarbonat, DA2 = Dali-2.

Finns även med Casambi-, 1–10 V-, Switch DIM- och Radarstyrning efter projektets behov. På beställning CRI > 90.

Beställ produkt, • I lager

5 guarantee year
• • • •
146 | Armaturer för proffs 2023
Futura PC smal och bred kropp. Kylfläns.
E-NR KOD W LM 7210729 T3FUZA IP66 IK10 22W/840 PCO GR 22 2940 7210730 T3FUZB IP66 IK10 30W/840 PCO GR 30 4000 Futura PC P1172 mm L145 mm E-NR KOD W LM 7210732 T3FUZD IP66 IK10 42W/840 PCO GR 42 5790 7210733 T3FUZE IP66 IK10 58W/840 PCO GR 58 8000 Futura PC P1572 mm L95 mm E-NR KOD W LM 7210731 T3FUZC IP66 IK10 37W/840 PCO GR 37 5040 Futura PC P1452 mm L145 mm E-NR KOD W LM 7212733 T3FUXE IP66 IK10 44W/840 PCO GR 44 6010 7212734 T3FUZG IP66 IK10 53W/840 PCO GR 53 7250 7210736 T3FUZF IP66 IK10 71W/840 PCO GR 71 9760 Futura PC Dali P1275 mm L95 mm E-NR KOD W LM 7210994 T3FUZQ IP66 IK10 22W/840 DA PCO GR 22 2940 7210995 T3FUZR IP66 IK10 30W/840 DA PCO GR 30 4000 Futura PC Dali P1172 mm L145 mm E-NR KOD W LM 7210997 T3FUZT IP66 IK10 42W/840 DA PCO GR 42 5790 7210998 T3FUZU IP66 IK10 58W/840 DA PCO GR 58 8000 Futura PC Dali P1572 mm L95 mm E-NR KOD W LM 7210996 T3FUZS IP66 IK10 37W/840 DA PCO GR 37 5040 Futura PC Dali P1452 mm L95 mm E-NR KOD W LM 7212748 T3FUXK IP66 IK10 44W/840 DA PCO GR 44 6010 7212749 T3FUZH IP66 IK10 53W/840 DA PCO GR 53 7250 7210999 T3FUZV IP66 IK10 71W/840 DA PCO GR 71 9760 Se tillbehör på sidan 158.
Futura PC P1275 mm L95 mm
Armaturer för proffs 2023 | 147 Industriarmaturer
Futura. Futura industribelysning på parkeringen på det renoverade Hotel Marski.

Futura NB

Energieffektiv armaturserie för industrilokaler och lager. Lämpar sig utmärkt för höga lagerutrymmen. Kan användas både i kalla och i varma utrymmen. Stöttålig, IK10. Som tilläggsutrustning finns väggfästen och fästen för armaturskena. Armaturerna tål att tändas och släckas många gånger och passar därför väl efter till exempel rörelsesensorer. Se även våra andra industriarmaturer i Futura-serien: Futura Abs, Futura PC och Futura Max.

• Stomme och kupa av polykarbonat, rostfria reglar.

• Grå, klar kupa.

• Skyddsklass I. Ytmontering.

• Genomkopplad 5 x 2,5 mm2

• Monteringshöjd 10–15 m.

• Fast LED:

• 1172 mm: 51 W / 7300 lm.

1452 mm: 71 W / 10 100 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP66.

• IK10.

On/off- och Dali-modeller i standardsortimentet.

• Omgivningstemperatur -25 … 40 °C.

• Livslängd L70 100 000 h (Ta40°C).

• Livslängd L80 100 000 h (Ta40°C).

• Livslängd L90 50 000 h (Ta40°C).

Strömkällans livslängd 100 000 h.

• PC = polykarbonat, NB = smal ljusdistribution, DA = Dali.

• Finns även med Casambi-, 1–10 V-, Switch DIM- och Radarstyrning efter projektets behov. På beställning CRI > 90.

Beställ produkt

5 guarantee year
148 | Armaturer för proffs 2023
Futura NB.
• • • •
Kylfläns.
Futura NB on/off E-NR KOD W LM 7212750 T3FUNA IP66 IK10 58W/840 PCC GR 58 7470 7212756 T3FUNB IP66 IK10 71W/840 PCC GR 71 9100 Futura NB Dali E-NR KOD W LM 7212757 T3FUNC IP66 IK10 58W/840 DA PCC GR 58 7470 7212758 T3FUND IP66 IK10 71W/840 DA PCC GR 71 9100

Futura Abs

LED-armatur avsedd för jordbruksbyggnader, djurstallar, industrilokaler, lager och parkeringshus. ABS-stommaterial och akrylkupa med god tålighet mot ammoniakånga, lut och alkaliska föreningar. Uppfyller kravet på låg yttemperatur, D-klassning. Som tilläggsutrustning finns väggfästen och fästen för armaturskena. Se även våra andra industriarmaturer i Futuraserien: Futura PC, Futura NB och Futura Max.

Stomme av ABS-plast och kupa av opaliserad akryl, rostfria reglar.

• Grå.

• Skyddsklass I.

• Ytmontering.

• Genomkopplad 5 x 2,5 mm2. 612 mm modellerna är lämpliga för genomkoppling

• Monteringshöjd 2–10 m.

Fast LED 16–71 W / 2300–10 600 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP66.

• On/off- och Dali-2-modeller i standardsortimentet.

Omgivningstemperatur -25 … 45 °C.

• Livslängd L70 100 000 h (Ta45°C).

• Livslängd L80 100 000 h (Ta45°C).

• Livslängd L90 50 000 h (Ta45°C).

• Strömkällans livslängd 100 000 h.

AC = akrylkupa, DA2 = Dali-2.

• Finns även med Casambi-, 1–10 V-, Switch DIM- och Radarstyrning efter projektets behov. På beställning CRI > 90.

Beställ produkt, • I lager

P612 L145

Abs Dali P1172 L145

Abs Dali P1452 L145

5 guarantee year
Armaturer för proffs 2023 | 149 Industriarmaturer
Futura Abs P612 L145 E-NR KOD W LM 7212759 T3FUOO IP66 IK06 18W/840 ACO GR 18 2360 7212760 T3FUAA IP66 IK06 22W/840 ACO GR 22 2930 7212766 T3FUBB IP66 IK06 30W/840 ACO GR 30 3960 Futura Abs P1172 L145 E-NR KOD W LM 7212469 T3FUCC IP66 IK06 35W/840 ACO GR 35 4720 7212477 T3FUDD IP66 IK06 42W/840 ACO GR 42 5790 7212767 T3FUFF IP66 IK06 58W/840 ACO GR 58 8000 Futura Abs P1452 L145 E-NR KOD W LM 7212768 T3FUSS IP66 IK06 44W/840 ACO GR 44 6010 7212769 T3FUEE IP66 IK06 53W/840 ACO GR 53 7250 7212770 T3FUGG IP66 IK06 71W/840 ACO GR 71 9760 Futura
E-NR KOD W LM 7212773 T3FUTT IP66 IK06 18W/840 DA ACO GR 18 2360 7212774 T3FUHH IP66 IK06 22W/840 DA ACO GR 22 2930 7212775 T3FUII IP66 IK06 30W/840 DA ACO GR 30 3960 Futura
E-NR KOD W LM 7212778 T3FUJJ IP66 IK06 35W/840 DA ACO GR 35 4720 7212779 T3FUKK IP66 IK06 42W/840 DA ACO GR 42 5790 7212780 T3FUMM IP66 IK06 58W/840 DA ACO GR 58 8000 Futura
E-NR KOD W LM 7212786 T3FUYY IP66 IK06 44W/840 DA ACO GR 44 6010 7212787 T3FULL IP66 IK06 53W/840 DA ACO GR 53 7250 7212788 T3FUNN IP66 IK06 71W/840 DA ACO GR 71 9760
Abs Dali

Futura Max

Energieffektiv industriarmatur för kallager, fryslager och lokaler med hög temperatur. Tål växlande omgivningstemperatur. Utmärkt stöttålighet. Som tilläggsutrustning finns väggfästen och fästen för armaturskena. Se även våra andra industriarmaturer i Futura-serien: Futura PC, Futura Abs och Futura NB.

• Stomme och kupa av opaliserad polykarbonat, rostfria reglar.

• Grå.

• Skyddsklass I.

• Ytmontering.

• Genomkopplad 5 x 2,5 mm2

• Monteringshöjd 2–10 m.

• Fast LED:

1572 x 95 mm: 33 W / 4800 lm.

1172 x 145 mm: 51 W / 8200 lm.

1452 x 145 mm: 71 W / 11 300 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP66.

• IK10.

• On/off.

• Omgivningstemperatur -40 … 60 °C.

• Livslängd L80 50 000 h (Ta60°C).

• Strömkällans livslängd 50 000 h.

• PC = polykarbonat.

95 1572 100 10 145 1172 / 1452 100 10 5 guarantee year 4310652 4310653 / 4310654 150 | Armaturer för proffs 2023
produkt
smal och bred kropp. Kylfläns.
Beställ
Futura Max
Futura Max E-NR KOD W LM T3FMAA IP66 IK10 33W/840 PCO GR 33 4780 T3FMAB IP66 IK10 52W/840 PCO GR 52 7640 T3FMAC IP66 IK10 65W/840 PCO GR 65 9550

Futura Ex

Lämpar sig för explosionsfarliga eller mycket dammiga utrymmen som t.ex. produktionslokaler i kemiindustrin. Armaturernas konstruktion uppfyller kraven i ATEX-direktivet 2014/34/ EU (Ex II 3G Ex nA IIC T6 Gc, Ex II 3D Ex Tc IIIC T85 °C Dc). Mycket hållbar konstruktion.

• Stomme och opalkupa av polykarbonat. Rostfria reglar.

• Grå.

• Skyddsklass I.

• Lämplig för Ex-zone klasserna 2 och 22.

• Ytmontering.

• Genomkopplad 5 x 2,5 mm2

• Monteringshöjd 2–8 m.

• Fast LED: 1200 mm: 31 W / 4700 lm. 60 W / 9300 lm. 1500 mm: 38 W / 5800 lm. 71 W / 11 100 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP66.

• On/off.

• Omgivningstemperatur -20 … 55 °C.

• Livslängd L70 100 000 h (Ta55°C).

• Strömkällans livslängd 100 000 h.

• PC = polykarbonat.

• I lager

• • •
5 guarantee year Armaturer för proffs 2023 | 151 Industriarmaturer
Futura Ex P1275 E-NR KOD W LM 7214086 T3FXAA IP66 IK10 31W/840 PCO GR 31 3730 7214087 T3FXAB IP66 IK10 60W/840 PCO GR 60 7260 Futura Ex P1572 E-NR KOD W LM 7214088 T3FXAC IP66 IK10 40W/840 PCO GR 40 4790 7214089 T3FXAD IP66 IK10 73W/840 PCO GR 73 8710

Futura RST

Futura RST är en pålitlig industriarmatur för krävande objekt där speciell hållbarhet förväntas av armaturen. Användningsområden är lager, industrihallar, skyddstak, produktionsanläggningar i jordbruk och andra icke-explosiva lokaler. Armaturen är tillverkad av slag- och kemikaliebeständiga material. Kupan är av värmebehandlat härdat glas och stommen av rostfritt stål. Rostfri stomme, kupa av härdat glas.

• Stål, vit reflektor RAL 9003.

• Skyddsklass I.

• Ytmontering i tak och vägg, möjlighet till upphängd montering (vajer beställs separat).

• Genomkopplad 5 x 2,5 mm2

• Monteringshöjd 2–6 m.

• Fast LED:

1300 mm 27 W 3500 lm / 38 W 5000 lm. 1600 mm 33 W 4300 lm / 45 W 6200 lm.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• On/off- och Dali-2-modeller med CLO-funktion i standardsortimentet.

• Omgivningstemperatur -25 … 35 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 80 000 h (Ta25°C).

• Livslängd L90 50 000 h (Ta25°C).

Finns även med 680 mm modeller 1100–1800 lm, 1290 mm models 2000–5100 lm och 1600 mm modeller 2500–6400 lm. 1290 mm- och 1600 mm-modeller kan även levereras som nödbelysningsversioner med 1 h och 3 h batterier. Dali-versioner finns även som 1- och 3-fas genomkopplade. På beställning färgtemperaturer (CRI > 80:) 3000 K, 5000 K och 6500 K, (CRI > 90:) 3000 K och 4000 K. Går även att få med skyddsfilm på glaset.

Beställ produkt

5 guarantee year
152 | Armaturer för proffs 2023
E-NR KOD W LM A3FRSE 1290 IP65 27W/840 GLFR 27 3500 A3FRSG 1290 IP65 38W/840 GLFR 38 5000 A3FRSC 1600 IP65 33W/840 GLFR 33 4300 A3FRSA 1600 IP65 45W/840 GLFR 45 6200
Futura RST on/off
E-NR KOD W LM A3FRSF 1290 IP65 27W/840 DA2 GLFR 27 3500 A3FRSH 1290 IP65 38W/840 DA2 GLFR 38 5000 A3FRSD 1600 IP65 33W/840 DA2 GLFR 33 4300 A3FRSB 1600 IP65 45W/840 DA2 GLFR 45 6200
Futura RST Dali

• • •

Led Housing

Armatur som är avsedd för LED-rör som motsvarar T8-lysrör. Tomt hölje för LED-rör är en prismässigt förmånlig armatur för lager och industrilokaler. God stöttålighet. Ytmontering.

• Stomme av polykarbonat och kupa av klar strukturerad polykarbonat (PCC), reglar i rostfritt stål.

Skyddsklass I.

Ytmontering på vägg eller i tak. Kan hängas i de medföljande byglarna.

• Genomkopplad, 5 x 2,5 mm2

• 1XG13 och 2XG13 för LED-rör. Vi rekommenderar LED-rör i Airam Pro-serien.

• IP66.

• IK10.

• On/off.

• Omgivningstemperatur -30 … 40 °C eller enligt den valda ljuskällan.

• I lager

Led Housing

E-NR KOD

T3MREA IP66 2X1200 PCC GR

T3MRFA IP66 2X1500 PCC GR

T3MRBA IP66 1X1200 PCC GR

T3MRCA IP66 1X1500 PCC GR

5 guarantee year Armaturer för proffs 2023 | 153 Industriarmaturer

• •

Led Housing Basic

Armatur som är avsedd för LED-rör som motsvarar T8-lysrör. Basmodellen Led Housing Basic är en kostnadseffektiv armatur för lager och industrilokaler, där installationen inte kräver genomkopplade armaturer. God stöttålighet. Armaturerna ska ytmonteras.

• Stomme av polykarbonat och kupa av klar strukturerad polykarbonat (PCC).

• Reglar av glasfiber.

• Skyddsklass I.

• Ytmontering på vägg eller i tak. Kan hängas i de medföljande byglarna.

• Monteringshöjd 2–5 m.

• Kan genomkopplas, 5 x 2,5 mm2

• IP66.

• IK10.

• Max. 1/2 x 20/30 W. 1XG13 och 2XG13 för LED-rör. Vi rekommenderar LED-rör i Airam Pro-serien.

• Styrning on/off.

• Omgivningstemperatur -30 … 40 °C (eller enligt den valda ljuskällan).

• I lager

Led Housing Basic

E-NR KOD

T3MREB IP66 2X1200 PCC GR

T3MRFB IP66 2X1500 PCC GR

5 guarantee year 154 | Armaturer för proffs 2023
Anslutningsplattan är upphängd under installationen.

Led Housing ABS

Armatur som är avsedd för LED-rör som motsvarar T8-lysrör. Hållbar tomt hölje för LED-rör passar för industrilokaler, lager, parkeringshus samt utmärkt för jordbruksbyggnader, t.ex. djurstall. Armaturerna ska ytmonteras.

• Stomme av ABS-plast och kupa av klar strukturerad akryl (ACC), reglar i rostfritt stål.

• Skyddsklass I.

• 1XG13 och 2XG13 för LED-rör. Vi rekommenderar LEDrör i Airam Pro-serien.

• IP66.

• IK06.

• On/off.

• Omgivningstemperatur -30 … 40 °C eller enligt den valda ljuskällan.

• I lager

Led Housing ABS

E-NR KOD

A3MRHA IP66 1X1200 ACC GR

A3MRJA IP66 1X1500 ACC GR

A3MRLA IP66 2X1200 ACC GR

A3MRMA IP66 2X1500 ACC GR

Anslutningsplattan är upphängd under installationen.

• • • •
5 guarantee year Armaturer för proffs 2023 | 155 Industriarmaturer

Highbay Lite

Highbay Lite är en kostnadseffektiv industriarmatur av högklassiga och hållbara material, perfekt för höga och öppna ytor såsom industrilokaler, lager, shoppingcenter och sporthallar. Armaturen är utrustad med en fast monterad kopplingsdosa som inkluderar förinstallerade Wago-kopplingar (även 1-10V styrning) samt möjliggör snabb och effektiv vidarekoppling. Medföljande karbinhake för enkelt pendelmontage. Armaturen kan ytmonteras med hjälp av monteringsbygel som beställs separat. Monteringsbygeln monteras snabbt på armaturen och kan vinklas +/-45grader vilket möjliggör montering i lutande tak samt direkt på väg. On/Off samt 1-10V i samma produkt. L80 100.000 timmar på armaturer och drivdon. IK08.

• Stomme av pressgjutet aluminium, linser av stötsäker UVskyddad polykarbonat (PCC).

Linsoptik, öppningsvinkel 90 grader.

Svart, RAL 9017.

Skyddsklass I.

Kan vidarekopplas 5 x 2,5 mm2

Pendelmontering med kätting eller vajer, ytmontering med monteringsbygel (4338514) som beställs separat.

• Monteringshöjd 5–12 m.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK08.

• Fast LED 100 W / 13 000 lm; 150 W / 20 000 lm; 240 W / 32 000 lm.

• MacAdam 5 SDCM.

• 1–10 V.

• Omgivningstemperatur -30 … 50 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h. (Ta25°C).

• Olika slags anslutningskablar går att få efter projektets behov.

• I lager

89 232 Ø 25 Ø 360 Ø 25 89 241 Ø 360 4338500 / 4338501 4338500 5 guarantee year • • 156 | Armaturer för proffs 2023 Utanpåliggande montering med monteringsfäste (7766773). Highbay Lite E-NR KOD W LM 7215971 A3HECA IP65 100W/840 WB 1-10V PCC 100 13000 7215972 A3HECB IP65 150W/840 WB 1-10V PCC 150 20000 7215973 A3HECC IP65 240W/840 WB 1-10V PCC 240 32000

• •

Highbay

Energieffektiv serie djupstrålande armaturer för belysning av höga utrymmen. Användningsområden är bl.a. lagerutrymmen, entréhallar och andra lokaler som kräver hög installationshöjd. Serien innehåller armaturer med tre olika effekter och finns som Dali-2-version samt med trådlös styrning. Energieffektivitet upp till 140 lm / W. Dali-2-versionerna kan anpassas för trådlös styrning av armaturen. Fästbygel som tillbehör.

Stomme av pressgjutet aluminium, kupa av stötsäker UVskyddad polykarbonat.

• Svart, RAL 9017.

• Skyddsklass I.

• Monteras i armaturskena och tak, upphängning med kätting eller vajer.

• Monteringshöjd 5–12 m.

• Dali-2-modellerna kan vidarekopplas 5 x 2,5 mm2.

• Casambi-modellerna kan vidarekopplas 3 x 2,5 mm2.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK10.

• Fast LED 90 W/12 600 lm, 150 W/21 000 lm, 240 W/36 000 lm.

• MacAdam 5 SDCM.

• Dali-2 och Casambi-modellerna 90 W, 150 W och 240 W.

• Dali-2- och Casambi-modellerna med fast kopplingsdosa.

• Omgivningstemperatur -30 … 50 °C.

• Livslängd L70 100 000 h (Ta35°C).

• Livslängd L90 35 000 h.

• Strömkällans livslängd 100 000 h.

• Finns även med ActiveAhead-styrning. Finns även med olika slags anslutningskablar.

Montering av armaturen antingen med separat monteringsfäste eller från en fast slinga av armaturen.

5 guarantee year Armaturer för proffs 2023 | 157 Industriarmaturer
Beställ produkt, • i lager
Highbay Dali E-NR KOD W LM 7214352 A3SYCH IP65 90W/840 WB DA2 PCC 90 12600 7214353 A3SYCF IP65 150W/840 WB DA2 PCC 150 21000 7214242 A3SYCD IP65 240W/840 WB DA2 PCC 240 36000 Highbay Casambi E-NR KOD W LM A3SYCI IP65 90W/840 WB DA2 CA PCC 90 12600 A3SYCG IP65 150W/840 WB DA2 CA PCC 150 21000 A3SYCE IP65 240W/840 WB DA2 CA PCC 240 36000

Tillbehör

Beställ produkt, • i lager

AIRALINE ECO vajerupphäng

E-NR KOD

D2AEXA Vajerupphäng

Keto tillbehör

E-NR KOD

7211060 D3KEAT Skyddsnät 1200

7211061 D3KEAO Skyddsnät 1500

Base tillbehör

E-NR KOD

A3BASE 1200 1xG13 Reflektor/10st

A3BASF 1200 2xG13 Reflektor/10st

A3BASG 1500 1xG13 Reflektor/10st

A3BASH 1500 2xG13 Reflektor/10st

Skyddsrumbygel

E-NR KOD

A2OPKD Skyddsrumbygel 2 st

Futura tillbehör

E-NR KOD

A3KKAA Futura/Marina skenfäste 70 ZN

A3KKAB Futura/Marina skenfäste 70 WH

7211199 T3MKCX Marina, Futura, Led Runko

Highbay Lite takfäste

E-NR KOD

7766773 A3HECG Takfäste Highbay Lite

Highbay tillbehör

E-NR KOD

7764582 A3KACC Takfäste 45⁰ 90W

7764583 A3KACD Takfäste 45⁰ 150W-240W

Universell skenfäste

E-NR KOD

7215970 A3ZEUK Univ. skenfäste

Universalfästen för industriarmaturer

Beställ produkt, • i lager

Universell skenfäste 70 zink

E-NR KOD

A3KKAC UNIV. SKENFÄSTE 70 ZN

Universell skenfäste 70 vit

E-NR KOD

A3KKAD UNIV. SKENFÄSTE 70 VI

Universell skenfäste 75 vit

E-NR KOD

A3KKAD-ELWIA UNIV. SKENFÄSTE 75 VI ELWIA

• • • • • • • • • • • • • 158 | Armaturer för proffs 2023

Kemisk beständighet av armaturer

innehåll Polykarbonat / PC Akrylat / PMMA ABS (Forsan) Rostfritt stål (304) Aseton (ketonit) x x x x

x x x x

5% x x x x Bensen och bensaldehyd x x x x

dietyleter (etrar) x x x x

x x x

(alkohol) 50% x x x x

(estrar) x x x

x x x x

x x x x

x x x

x x

60% x x x x

15% x x x x Svavelklorid och kalciumklorid x x x Koltetraklorid och eter x x x x Järnklorid x x

och oljesyra x x x x

x x

Armaturer för proffs 2023 | 159 Industriarmaturer
Med
Kaliumnitrat
Etanol
Etylacetat
Etanol
Fenol
Glycerin
Hheptani
Ammoniumhydroxid
Natriumhydroxidbas
Natriumklorid-saltlösning
Citronsyra
Salpetersyra 20%
Salpetersyra 50%
Saltsyra 5%
Saltsyra 35%
Kromsyra 40%
Myrsyra 30%
Ättiksyra 10%
Svavelsyra 30%
Metanol
Brännolja
Mineralolja
Vegetabilisk
Rapsolja
Lampolja
Väteperoxid
Ammoniumsulfat
Toluen
Terpentin
Trikloorietyleeni
Natriumkarbonat
Alifatiska
Aromatiska
Maximal
Anilin
Ammoniak
25% x x
Arseniksyra
20% x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
x x x
x x x x
x x x x
x x x x
x x x x
x x x x
olja x x x x
x x x x
x x x x
30% x x x
15% x x x x
x x x x
x x x x
20% x x x x
kolväten x x x x
kolväten x x x x
160 | Armaturer för proffs 2023
Route 168 Atlas 162 Boulevard 163 Plaza 164 Moon 165 Puistoprisma 166 Flood 169 Armaturer för proffs 2023 | 161 Stolparmaturer och Floodlights Stolparmaturer och Floodlights

Atlas är en traditionellt designad parkarmatur som kombinerar modern ljusteknik, hög slagtålighet och toppmodern energieffektivitet. Tack vare ljusfördelningen lämpar sig Atlas för parker och torg, samt för innergårdar och gångvägar i bostadsområden. Ett bländskydd finns som tillbehör för att begränsa ljuset i önskad riktning. Det finns även Dali-2- och Night Dim-versioner i serien.

Stomme av pressgjutet aluminium. Hatt av aluminium och kupa av klar UV-skyddad polykarbonat.

• Grå, RAL 7024.

• Skyddsklass I.

• Stolpmontering (60 mm).

• Vindyta: från toppen 1,1304 m2, 0,1086 m2 från sidan.

• Monteringshöjd 4–5 m.

• Antal förkopplingsdon B10A 8 st., B16A 13 st., C10A 13 st., C16A 22 st., C20A 27 st.

• Färgtemperatur 4000 K. CRI > 70 / Ra > 70.

• MacAdam 5 SDCM.

• IP65.

• IK10.

• Fast LED 33 W/4500 lm.

• On/off.

• Omgivningstemperatur -30 … 35 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h (Ta 25 °C).

• Går även att få med Casambi- och CLO-styrning och olika slags anslutningskablar beroende på projekt. Kan också beställas med olika ljusflödespaket.

Beställ produkt, • I lager

A5ATLB Anti-glare shield GR

-30 °C ta 5 guarantee year Atlas 1 2 5 10 20 k = 4,0 m 7 m 5 m 2,5 m 9 m 6,5 m 5 m 3,5 m 1 m 4,5 m 6 m 8 m 10 m 1 2 5 10 20 12,5 m 10 m 8 m 6 m 3 m k = 4,0 m 9,5 m 7 m 6 m 3,5 m 162 | Armaturer för proffs 2023
Atlas E-NR KOD W LM 7748771 A5ATLA IP65 33W/740 PCC GR 33 4500 A5ATLA-DALI IP65 33W/740 DA2 PCC GR 33 4500 A5ATLA-NIGHTDIM IP65 33W/740 ND PCC GR 33 4500 Atlas
E-NR KOD 4546503
Anti-glare Shield

Boulevard

Boulevard är en elegant och anpassningsbar armatur som lämpar sig för att belysa parker och torg, innergårdar och gångvägar. Armaturen är tillverkad av högkvalitativa material och komponenter. Stommen är av aluminium och kupan av härdat glas. Hög stöttålighetsklass. Armaturen monteras direkt på stolpe.

• Stomme av pressgjutet aluminium. Kupa av härdat glas.

• Svart RAL 9005.

• Skyddsklass I.

• Stolpmontering 60 mm.

• Terminerad kabel, -o 3 x 1,0 mm2, kabel 6 m.

• Vindyta 0,157 m2 ovanifrån/0,012 m2 från sidan.

• Monteringshöjd 4–6 m.

• Färgtemperatur 4000 K. CRI > 70 / Ra > 70.

• MacAdam 5 SDCM.

• IP66.

• IK09.

• Fast LED 40 W 4200 lm.

• On/off.

• 6 kV överspänningsskydd.

• Omgivningstemperatur -40 till 35 °C.

• Livslängd L90 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h (Ta25°C).

• GLC = klart planglas, Asym = asymmetrisk ljusfördelning, BK = svart.

• Effekt- och ljusflödesalternativ 60 W 6300 lm tillgängligt efter projektets behov. Färgtemperatur 3000 K. Kan även beställas med smal ljusfördelning, Dali-2 styrning och nattdimning. Kablar finns att beställa i olika dimensioner och typer.

-40 °C ta 5 guarantee year
Asym.
Armaturer för proffs 2023 | 163 Stolparmaturer och Floodlights
Boulevard E-NR KOD W LM 7748824 A5BULA IP66 IK09 40W/740 GLC BK 40 4200 7748825 A5BULB IP66 IK09 40W/740 ASYM GLC BK 40 4200 Beställ produkt

Plaza

Plaza är en anpassningsbar parkarmatur som du kan välja för att belysa parker och torg, innergårdar och gångvägar. Armaturen har två typer av optik, varav den breda ljusfördelningen är lämplig för belysning av ytor. Den asymmetriska ljusfördelningen är speciellt avsedd som en belysningslösning för gångvägar. Armaturen är tillverkad av högkvalitativa material och komponenter. Stommen är av aluminium och linserna av akryl. Hög stöttålighetsklass. Armaturen monteras direkt på stolpe.

• Stomme av pressgjutet aluminium. Kupa av härdat glas. Akryllinser av hög kvalitet.

• Två typer av optik: bred ljusfördelning för öppna områden och asymmetrisk för belysning av gångvägar.

• Grå RAL 7015.

• Skyddsklass I.

• Stolpmontering 60 mm.

• Terminerad kabel, -o 3 x 1,0 mm2, kabel 6 m.

• Vindyta 0,18 m2 ovanifrån/0,025 m2 från sidan.

• Monteringshöjd 4–6 m.

• Färgtemperatur 4000 K, CRI > 70/Ra > 70.

• MacAdam 5 SDCM.

• IP66.

• IK09.

• Fast LED 42 W 5500 lm.

• On/off.

• 6 kV överspänningsskydd.

• Omgivningstemperatur -40 till 35 °C.

• Livslängd L90 100 000 h (Ta 25 °C).

• Strömkällans livslängd 100 000 h (Ta 25 °C).

• GLC = klart planglas, Asym = asymmetrisk ljusfördelning, GR = grå.

• Effekt- och ljusflödesalternativ 32 W 4000 lm, 70 W 9000 lm och 80 W 10 200 lm tillgängliga beroende på projektets behov. Färgtemperatur 3000 K. Finns även med smal ljusfördelning, Dali-2 styrning och nattdimning. Finns med kablar i olika dimensioner och typer.

-40 °C ta 5 guarantee year
Asym.
164 | Armaturer för proffs 2023
Plaza E-NR KOD W LM 7748822 A5PLAA IP66 IK09 42W/740 GLC GR 42 5500 7748823 A5PLAB IP66 IK09 42W/740 ASYM GLC GR 42 5500 Beställ produkt

Moon

Traditionell klotarmatur med fast LED, lämplig för gårdar och parker. Armaturens kupa är av högklassig akryl som inte gulnar i solen.

• Stomme och kupa av akryl.

• Opalkupa, svart sockel.

• Kan vidarekopplas 3 x 2,5 mm2

• Skyddsklass I.

• Rekommenderad monteringshöjd 3–5 m.

• Färgtemperatur 4000 K.

• Fast LED, 45 W/4300 lm.

• IP65.

Montering i 60 mm stolpe.

Omgivningstemperatur -20 … 35 °C.

Livslängd L70B50 100 000 h (25 °C).

On/off.

• Finns även som Dali-version efter projektets behov.

Beställ produkt

-20 °C ta
Armaturer för proffs 2023 | 165 Stolparmaturer och Floodlights Moon
KOD W LM 4513145 D5MOAA MOON IP65 45W/840 OP 45 4300
E-NR

Puistoprisma

Puistoprisma är en kraftigt byggd armatur avsedd för belysning av gårdsplaner, parker, parkeringsplatser och andra allmänna utrymmen utomhus. Monteras direkt i 48–60 mm stolpe. Monteringshöjd 3–5 m. Puistoprisma har en prismaslipad kupa som reducerar störande reflexer och gör armaturen mycket ljuseffektiv. Finns i tre versioner: med fast LED, för flermetallampor och för E27 LED-lampor.

Stomme av aluminium, kupa av polykarbonat.

Grå.

Skyddsklass I.

Stolpmontering (48–60 mm).

4 m 3 x 1,5 mm2 gummikabel i armaturen.

Monteringshöjd 3–5 m.

Färgtemperatur i LED-version 4000 K. CRI > 80 / Ra > 80.

IP54.

Fast LED 31 W/2600 lm.

MacAdam 3 SDCM i LED-versionen.

• Omgivningstemperatur -20 … 35 °C.

• Livslängd L80 50 000 h (Ta25°C).

• On/off.

• Rekommenderade ljuskällor: Airam led 4711547 och 4711520.

-20 °C ta • 166 | Armaturer för proffs 2023
Puistoprisma E-NR KOD W LM 7747595 A5PPLE IP54 31W/840 PCC GR 31 2600 7748185 A5PUEE IP54 E27 PCC GR • I lager
Armaturer för proffs 2023 | 167 Stolparmaturer och Floodlights
Puistoprisma har en bländskyddsdiffusor med ett inre prisma, vilket ger den en extremt hög ljuseffekt.

Route

Route är en vägarmatur med kvalitetsoptik som är avsedd för områdes- och gångvägsbelysning. Armaturen passar även för belysning av gårdar, parkeringsplatser och motionsslingor. Route har en energibesparande och användarvänlig Night dimfunktion, som dimmar armaturen automatiskt nattetid. Serien har ett stort utbud av effektalternativ. Armaturen har lång livslängd. Armaturen monteras direkt på stolpe eller stolparm.

• Stomme av pressgjuten aluminium, kupa av härdat glas.

• Kan riktas i 5-graderssteg 0–10 grader.

• Grå, RAL 7035.

• Skyddsklass I.

• IP66.

• IK08.

• Färgtemperatur 4000 K. CRI > 70 / Ra > 70.

• Fast LED som standard 18 W/2300 lm, 27 W/3500 lm, 36 W/4600 lm, 54 W/6900 lm.

• MacAdam 5 SDCM.

• Dynadimmer 5 steps, 1–10 V, CLO som standard. Nema, Zhaga-förberedd.

• Montering på stolpe eller stolparm (48–60 mm). 8 m 3 x 1,5 mm2 gummikabel i armaturen.

• Monteringshöjd 3–10 m.

• Vindyta: Route S 0,031 m2, Route M 0,043 m2

• Omgivningstemperatur -40 … 55 °C.

• Livslängd L70 100 000 h.

Livslängd L80 100 000 h.

Livslängd L90 60 000 h.

Strömkällans livslängd 100 000 h.

• På beställning 81 W/10 300 lm och 107 W/13 650 lm. Kan på beställning fås med olika slags kablar och optik samt sensorer som ansluts till armaturen.

5 guarantee year -40 °C ta
Route S
• 168 | Armaturer för proffs 2023
Route M
• • • •
E-NR KOD W LM 7727921 A5ROUA ROUTE S IP66 18W/740 GR 18 2300 7727822 A5ROUB ROUTE S IP66 27W/740 GR 27 3520 7727723 A5ROUC ROUTE S IP66 36W/740 GR 36 4600 7727624 A5ROUD ROUTE S IP66 54W/740 GR 54 6900 Route M E-NR KOD W LM 7727525 A5ROUE ROUTE M IP66 81W/740 GR 81 10300 A5ROUF ROUTE M IP66 107W/740 GR 107 13650 Beställ produkt, • I lager
Route S

• • •

Flood

Med Flood-strålkastarna bygger du kostnadseffektiva och hållbara lösningar för krävande bruk. Armaturen har stöttålighetsklass IK08. De asymmetriska modellerna passar för områdesbelysning på parkeringsplatser, idrottsplaner och gårdar. Armaturen monteras snabbt och enkelt utan att lossa bygeln. Som tilläggsutrustning finns stolpfäste för Ø 60 mm stolpe.

• Stomme av pressgjutet aluminium, kupa av härdat glas.

• Vridningsradie +/- 90°.

• Grå, RAL 9006.

• Skyddsklass I.

• Montering på vägg eller regel. Med separat 60 mm adapter direkt på stolpe. Adaptern inkluderar inte M10X25-bultar för stolpmontering.

• Terminerad kabel 3 x 1,5 mm2. Dali-2-model 5 x 1,5 mm2

• Vindyta 40–80 W 0,1 m2/100–150 W 0,14 m2/180–240 W 0,2 m2

• Färgtemperatur 4000 K. CRI > 70 / Ra > 70.

MacAdam 5 SDCM.

IP66.

IK08.

Fast LED 40 W/5400 lm, 80 W/10 800 lm, 150 W/20 200 lm, 200 W/27 000 lm.

• On/off 40–200 W, Dali-2 ja Casambi 200 W.

• Omgivningstemperatur -30 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Livslängd L80 60 000 h (Ta25°C).

• 10 kV överspänningsskydd.

• Ventil som förhindrar frostbildning.

• Projektspecifika anslutningskablar finns att tillgå.

Beställ produkt, • I lager

5 guarantee year Armaturer för proffs 2023 | 169 Stolparmaturer och Floodlights
Flood Asym E-NR KOD W LM 7764585 A5VAHB IP66 IK08 40W/740 Asym GLC GR 40 5400 7764587 A5VAHD IP66 IK08 80W/740 Asym GLC GR 80 10800 7764589 A5VAHF IP66 IK08 150W/740 Asym GLC GR 150 20200 7764591 A5VAHH IP66 IK08 200W/740 Asym GLC GR 200 27000 Flood Dali Asym E-NR KOD W LM A5VAHH-DALI IP66 IK08 200W/740 Asym DA2 GLC GR 200 27000 Flood Casambi Asym E-NR KOD W LM A5VAHH-CA IP66 IK08 200W/740 Asym CA GLC GR 200 27000 7703524
Flood Stolpfäste 60mm
170 | Armaturer för proffs 2023

Pollare

Olympos 172 DM4 Stelo 174 Greta Mini 175 Greta Big 176 Ares 177 Kartano Trumpet Pole 178 Kartano Bollard 179 Kartano Pole 180 Kartano Pole Twin 181 Flen Bollard 183 Park Bollard 184 Kallio 185 Käpylä Bollard 187 Installationstillbehör 188 Armaturer för proffs 2023 | 171 Pollare

Olympos

Olympos är en högkvalitativ pollararmatur för belysning av utomhusområden såsom parker och gångvägar och gårdsplaner. Armaturen har en solid konstruktion och högklassiga material med aluminiumstomme och UVskyddad ytbehandling. Med sin tydliga och avskalade design är det en mångsidig armatur som passar i olika miljöer. Ljuset fördelas jämnt och symmetriskt runt armaturen. Flera olika installationsalternativ gör att du enkelt kan installera armaturen var som helst. Olympos finns i tre storlekar.

• Stomme av extruderat aluminium och topp av gjuten aluminium. Kupa av UV-skyddad klar polykarbonat.

• Svart RAL 9005 och antracit som standard.

• Skyddsklass I.

• Montering: 1. Med skruvbult direkt på betongdäck. 2. Med monteringsfot (tillval) med monteringsjärn (7748779) i betonggjutning. 3. Med adapter (MTS-2N 7749031 i kombination med markstöd P (7747471). 4. För mjuka jordar (MTS-2N 7749031) med adapter i 60 mm betongfundament.

• Anslutning i separat dosa 3 x 1,0 mm² terminerad kabel.

• Kan kedjekopplas i separat minikopplingsdosa 1602606.

• Fast LED 25 W/1000 lm och 40 W/1400 lm.

• LED-ljuskällans färgtemperatur 4000 K. CRI > 80/Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK07.

• Omgivningstemperatur -20 … 25 °C.

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

• AN = antracit, BK = svart.

• Finns även med Casambi-styrning efter projektets behov. Finns även på beställning med färgtemperatur 3000 K och silverfärg (RAL 9006).

Ground base MTS-2N ➊ ➋ 156 166 MTS-2N 7749031 -25 °C ta 5 guarantee year 172 | Armaturer för proffs 2023
Beställ produkt
Olympos H400 E-NR KOD W LM 7748773 A5OLYA IP65 25W/840 PCC ANT H400 25 1000 7748774 A5OLYB IP65 40W/840 PCC ANT H400 40 1400 A5OLYH IP65 25W/840 PCC BK H400 25 1000 A5OLYI IP65 40W/840 PCC BK H400 40 1400 Olympos H700 E-NR KOD W LM 7748775 A5OLYC IP65 25W/840 PCC ANT H700 25 1000 7748776 A5OLYD IP65 40W/840 PCC ANT H700 40 1400 A5OLYJ IP65 25W/840 PCC BK H700 25 1000 A5OLYK IP65 40W/840 PCC BK H700 40 1400 Olympos H1040 E-NR KOD W LM 7748777 A5OLYE IP65 25W/840 PCC ANT H1040 25 1000 7748778 A5OLYF IP65 40W/840 PCC ANT H1040 40 1400 A5OLYL IP65 25W/840 PCC BK H1040 25 1000 A5OLYM IP65 40W/840 PCC BK H1040 40 1400
7748779.
Markstöd Rund 7747471
Monteringsjärn

Olympos pollaren är lämplig för belysning av offentliga utomhusområden, parker och gångvägar. Armaturen har en solid aluminiumram och UVskyddad ytbehandling. Tre storlekar och två kroppsfärger.

Armaturer för proffs 2023 | 173 Pollare

DM4 Stelo

Pollarearmatur för utomhusanvändning, passar bland annat ihop med DM4-väggarmaturer för gårdsbelysning. DM4 Stelo-pollaren reflekterar ljuset åt fyra sidor. Finns med både fast LED och E27-sockel. Mycket högklassig ytbehandling: aluminiumstomme lackerad med korrosions- och UV-strålningsbeständigt polyesterlack, skruvar av rostfritt stål. Montering med separat fästunderlag (markstödsadapter MTS-2N 7749031).

Stomme av aluminium, kupa av frostat glas (GLFR).

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Skruvplintar 3 x 2,5 mm², en kabelgenomföring.

• Kan kedjekopplas i separat minikopplingsdosa 1602606.

Fast LED 18 W/800 lm.

• Färgtemperaturer i fast LED 3000 K och 4000 K. CRI > 80/Ra > 80.

• E27-modellen har LED-lampa max. 11 W, ingår inte i förpackningen.

• Rekommenderade lampor: Airam Frost LED köldlampor.

• MacAdam 3 SDCM.

• IP65.

IK05.

• On/off.

• Omgivningstemperatur -25 °C ... 25 °C, i modeller med E27sockel enligt lamprekommendationer.

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h.

AN = antracit, SI = silver, BK = svart, WH = vit, GL = glas, FR = frostad kupa.

300 och 500 mm höga versioner finns tillgängliga efter projektets behov. Som tillval finns en täckskiva som kan användas för att täcka en eller flera av armaturens fyra ljusöppningar. Monteringsjärn för betonggjutning finns också som tillbehör. DM4

-25 °C ta 5 guarantee year 174 | Armaturer för proffs 2023
Beställ produkt
Stelo
830 E-NR KOD W LM 7747731 B5DMCH IP65 IK05 18W/830 GLFR AN H800 18 800 7747727 B5DMCG IP65 IK05 18W/830 GLFR SI H800 18 800 7747726 B5DMCF IP65 IK05 18W/830 GLFR BK H800 18 800 7747725 B5DMCE IP65 IK05 18W/830 GLFR WH H800 18 800 DM4 Stelo led 840 E-NR KOD W LM 7747737 B5DMCL IP65 IK05 18W/840 GLFR AN H800 18 800 7747736 B5DMCK IP65 IK05 18W/840 GLFR SI H800 18 800 7747735 B5DMCJ IP65 IK05 18W/840 GLFR BK H800 18 800 7747734 B5DMCI IP65 IK05 18W/840 GLFR WH H800 18 800 DM4 Stelo E27 E-NR KOD 7747741 B5DMCP IP65 IK05 E27 GLFR AN H800 7747740 B5DMCO IP65 IK05 E27 GLFR SI H800 7747739 B5DMCN IP65 IK05 E27 GLFR BK H800 7747738 B5DMCM IP65 IK05 E27 GLFR WH H800
led

Greta Mini

Pollarearmatur med aluminiumstomme för utomhusbruk. Greta Mini har smal stomme och passar t.ex. i flervåningshus. Pollarna har en effektiv fast LED-lampa och reflekterar ljus åt fyra håll. Finns i två färgtemperaturer. Även alternativ med E27-sockel finns. Lär känna Airams omfattande lampsortiment. Mycket högklassig ytbehandling, skruvar av rostfritt stål. Stomme av aluminium, kupa av frostad polykarbonat (PCFR).

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Terminerad kabel, 3 x 2,5 mm2

• Montering: 1. Med skruvbult direkt på betongdäck, 2. Med adapter MTS-2N (7749031) i kombination med markstöd P (7747471) eller 3. För mjuka jordar MTS-2N (7749031) med adapter i 60 mm betongsockel.

Fast LED 14 W / 500 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• E27 LED max 11W, ingår inte i förpackning.

• Rekommenderade ljuskällor: Airam Frost led.

• IP65.

• IK08.

• On/Off.

• Omgivningstemperatur -25 … 35 °C

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit, FR = frostad kupa. Greta

Beställ produkt

-25 °C ta 5 guarantee year Armaturer för proffs 2023 | 175 Pollare
Mini led 830 E-NR KOD W LM B5GMBF IP65 14W/830 PCFR AN H1100 14 500 B5GMBC IP65 14W/830 PCFR SI H1100 14 500 B5GMBB IP65 14W/830 PCFR BK H1100 14 500 B5GMBA IP65 14W/830 PCFR WH H1100 14 500
Mini led 840 E-NR KOD W LM B5GMCF IP65 14W/840 PCFR AN H1100 14 500 B5GMCC IP65 14W/840 PCFR SI H1100 14 500 B5GMCB IP65 14W/840 PCFR BK H1100 14 500 B5GMCA IP65 14W/840 PCFR WH H1100 14 500
Mini E27 E-NR KOD 7747749 B5GMAF IP65 E27 PCFR AN H1100 7747748 B5GMAC IP65 E27 PCFR SI H1100 7747747 B5GMAB IP65 E27 PCFR BK H1100 7747746 B5GMAA IP65 E27 PCFR WH H1100
Greta
Greta

Greta Big

Pollarearmatur med aluminiumstomme för utomhusbruk. Den bastanta armaturen Greta Big passar t.ex. framför affärsbyggnader. Pollarna har en effektiv fast LED-lampa och reflekterar ljus åt fyra håll. Finns i två färgtemperaturer. Mycket högklassig ytbehandling, skruvar av rostfritt stål.

• Stomme av aluminium, kupa av frostad polykarbonat (PCFR).

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Terminerad kabel, 3 x 2,5 mm2

• Montering: 1. Med skruvbult direkt på betongdäck, 2. Med adapter MTS-2N (7749031) i kombination med markstöd P (7747471) eller 3. För mjuka jordar MTS-2N (7749031) med adapter i 60 mm betongsockel.

• Fast LED 25 W / 1000 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 35 °C

• Livslängd L70 100 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit, FR = frostad kupa. Greta

Beställ produkt

-25 °C ta 5 guarantee year
176 | Armaturer för proffs 2023
830 E-NR KOD W LM B5GRED IP65 25W/830 PCFR AN H1100 25 1000 B5GREC IP65 25W/830 PCFR SI H1100 25 1000 B5GREB IP65 25W/830 PCFR BK H1100 25 1000 B5GREA IP65 25W/830 PCFR WH H1100 25 1000
Big led 840 E-NR KOD W LM B5GREJ IP65 25W/840 PCFR AN H1100 25 1000 B5GREH IP65 25W/840 PCFR SI H1100 25 1000 B5GREG IP65 25W/840 PCFR BK H1100 25 1000 B5GREF IP65 25W/840 PCFR WH H1100 25 1000
Big led
Greta

Ares

Pollarearmatur med aluminiumstomme för utomhusbruk, till exempel framför kontorsbyggnader. Ares-pollaren finns både med fast LED och utbytbara lampor med E27-sockel. Armaturen har en kupa av frostad polykarbonat med utmärkt stöttålighet. Mycket högklassig ytbehandling, skruvar av rostfritt stål. Montering med skruvbultar direkt på betongdäcket eller med separat fästunderlag på färdig betongsockel. Markstödsadapter och ljuskällor till E27-modellen beställs separat.

• Stomme av aluminium, kupa av frostad polykarbonat.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Fast LED 20 W/375–390 lm.

Fast LED med färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• E27 LED max 11W, ingår inte i förpackning.

• Rekommenderade ljuskällor: Airam Frost led.

• IP55.

• IK10.

• On/off.

• Omgivningstemperatur -20 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit, PC = polykarbonat, FR = frostad kupa.

Beställ produkt

-20 °C ta 5 guarantee year
Armaturer för proffs 2023 | 177 Pollare
Ares led 830 E-NR KOD W LM B5ARBD IP55 IK10 20W/830 PCFR ANT 20 375 B5ARBC IP55 IK10 20W/830 PCFR SI 20 375 B5ARBB IP55 IK10 20W/830 PCFR BK 20 375 B5ARBA IP55 IK10 20W/830 PCFR WH 20 375 Ares led 840 E-NR KOD W LM B5ARDD IP55 IK10 20W/840 PCFR ANT 20 390 B5ARDC IP55 IK10 20W/840 PCFR SI 20 390 B5ARDB IP55 IK10 20W/840 PCFR BK 20 390 B5ARDA IP55 IK10 20W/840 PCFR WH 20 390 Ares led 840 E-NR KOD 7747590 B5ARAV IP55 IK10 E27 PCFR ANT 100 7747589 B5ARAU IP55 IK10 E27 PCFR SI 100 7747588 B5ARAT IP55 IK10 E27 PCFR BK 100 7747587 B5ARAS IP55 IK10 E27 PCFR WH 100 Se tillbehör på sidan 186.

Kartano Trumpet Pole

Kartano Trumpet Pole är en modernare version av den gamla lyktarmaturen. Ljuskällan är tydligt synlig inuti armaturen, så valet av ljuskälla har stor betydelse för belysningens stämning och effekt. Bygg en harmonisk belysningshelhet med Trumpet väggarmaturer.

• Armaturkropp i aluminium, kupa polykarbonat.

• Vit och svart.

• Terminerad kabel 3 x 2,5 mm2, skruvplintar.

• Kan monteras direkt i solida material eller med adaptor för betongfundament diameter 60 mm (7749031).

• Led ljuskälla max. 11W A60 E27, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

Kartano Trumpet Pole

E-NR KOD

7747779 A1KAAP IP44 2XE27 PCC WH

7747778 A1KABU IP44 2XE27 PCC BK

Se tillbehör på sidan 188.

-20 °C ta
178 | Armaturer för proffs 2023

Kartano Bollard

Kartano Bollard-seriens formgivning påminner om gamla lyktarmaturer. Det klassiska formspråket och materialen håller för tidens tand. De högklassiga materialen – lamphållaren av porslin och de fasettslipade glasen – förstärker känslan ytterligare. Med de populära Kartano-armaturerna kan du bygga en harmonisk helhet. Välj de pollare och stolparmaturer som passar din tomt bäst och komplettera belysningen med väggarmaturer från Kartano-serien.

• Armaturkropp i aluminium, fasettslipade glas, lamphållare av porslin.

• Vit och svart.

• Terminerad kabel 3 x 2,5 mm2, skruvplintar.

• Kan monteras direkt i solida material eller med adaptor för betongfundament diameter 60 mm (7749031).

Led ljuskälla max. 11W A60 E27, medföljer ej.

Kapslingsklass IP44.

Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

Kartano Bollard

E-NR KOD

7747768 A1KAAH IP44 E27 GLC WH

7747767 A1KABG IP44 E27 GLC BK

Se tillbehör på sidan 188.

-20 °C ta
Armaturer för proffs 2023 | 179 Pollare

• •

Kartano Pole

Med lyktarmaturerna i serien Kartano Pole skapar du en gammaldags känsla. Det klassiska formspråket och materialen i gammal stil – lamphållaren av porslin och de fasettslipade glasen – är tidlösa. Välj de pollare och stolparmaturer som passar ditt hus och din trädgård bäst och komplettera belysningen med väggarmaturer från Kartano-serien.

• Armaturkropp i aluminium, fasettslipade glas, lamphållare av porslin.

• Vit och svart.

• Terminerad kabel 3 x 2,5 mm2

• Kan monteras direkt i solida material eller med adaptor för betongfundament diameter 60 mm (7749031).

• Led ljuskälla max. 11W A60 E27, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

Kartano Pole

Se tillbehör på sidan 188.

-20 °C ta
180 | Armaturer för proffs 2023
E-NR
7747771 A1KAAJ IP44 E27 GLC WH
A1KABI IP44 E27 GLC
KOD
7747769
BK

• •

Kartano Pole Twin

Med armaturerna med lyktkupa i serien Kartano Pole Twin skapar du ett gammaldags uttryck i din trädgård. Det klassiska formspråket, lamphållaren av porslin och de fasettslipade glasen är tidlösa och lyfter fram den klassiska känslan. Välj de pollare och stolparmaturer som passar din trädgård bäst och komplettera belysningen med seriens väggarmaturer.

• Armaturkropp i aluminium, fasettslipade glas, lamphållare av porslin.

• Vit och svart.

• Terminerad kabel 3 x 2,5 mm2

• Kan monteras direkt i solida material eller med adaptor för betongfundament diameter 60 mm (7749031).

• Led ljuskälla max. 11W A60 E27, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

Rekommenderade ljuskällor: Airam Frost led.

• I lager

-20 °C ta
Armaturer för proffs 2023 | 181 Pollare
E-NR KOD 7747775 A1KAAL IP44 2XE27 GLC WH 7747772 A1KABK IP44 2XE27 GLC BK
tillbehör på sidan 188.
Kartano Pole Twin
Se

Flen Bollard. Den luftiga Flen pollaren ger den moderna gården ett elegant utseende. Skapa en unik atmosfär genom att lyfta fram de bästa punkterna på gården. Designa en kontrollerad helhet med vägglampan Flen.

182 | Armaturer för proffs 2023

Flen Bollard

Flen pollare är modern men samtidigt mycket diskret i sitt uttryck. Flen belyser i fyra olika riktningar utan att blända och ger upphov ett fint ljusmönster på marken. Utmärkt för en modern trädgård, uppfart, altan, brygga eller trädäck. Pulverlackerade aluminiumstomme tål både solljus och marint klimat utan att blekas. Montera pollaren direkt i trädäck, på betongplint med markfäste (4107058) alternativt på ett nedsänkbart markfäste (4107104). I Flen-serien ingår även två olika väggarmaturer.

• Armaturkropp i aluminium, kupa i UV-skyddad polykarbonat.

• Antracit.

• Terminerad kabel 3 x 2,5 mm2.

• Färgtemperatur 3000 K. CRI > 80, RA > 80.

• IP44.

• Integrerad led 13W / 1100 W, 30 000 h (Osram).

• Omgivningens temperaturintervall -20 … 25 °C.

• Livslängd L70 30 000 h (Ta25°C).

• För vidarekoppling av armaturerna finns en mini kopplingsdosa (1602606) som tillbehör.

• I lager

Flen Bollard

E-NR KOD W LM

4126253 A1FLEC IP44 13W/830 PCC ANT H1000 13 1100

-20 °C ta Armaturer för proffs 2023 | 183 Pollare
Se tillbehör på sidan 188.

• •

Park Bollard

De stilrena Park-pollararmaturerna lämpar sig för både trädgården och gångvägar på tomten. Stållamellerna i armaturkupan motverkar bländning och ger liv åt det avskalade formspråket. Tillsammans med Park-väggarmaturerna får du en balanserad helhet. Genom valet av lampa påverkar du stämningen och ljuseffekten. Montera pollaren på betongplint med markfäste (4107058) alternativt på ett nedsänkbart markfäste (4107104).

• Armaturkropp i stål, kupa polykarbonat.

• Borstat stål och grå.

• Vidarekopplingsbar 3 x 2,5 mm².

• LED lampa max. 10,5W A60 E27, ingår inte i förpackningen.

• IP44.

• Omgivningens temperaturintervall -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Park Bollard

E-NR KOD

7747903 A1PUBB IP44 E27 PCC GR H920

7747400 A1PUAC IP44 E27 PCC RST H920

Se tillbehör på sidan 188.

-20 °C ta
184 | Armaturer för proffs 2023

• •

Kallio

Pollarearmaturen Kallio är perfekt när du vill lysa upp trädgårdsgångar och planteringar. Denna representativa pollare är lackerad med speciallack i grå stenimitation. Glaset i armaturen ger ljuset vacker spridning och ett modernt uttryck dagtid. Levereras utan ljuskälla. E27 max 60 W, diam max 45 mm -tubular. Montera pollaren på betongplint med markfäste (4107058) alternativt på ett nedsänkbart markfäste (4107104).

Armaturkropp i stål, klarglas.

Antracit, RAL 7016 och stenimitation.

Terminerad kabel 3 x 2,5 mm2

Rekommendation P45 kupa, E27 eller Airam Tubular 7,5W E27. Ingår inte i förpackningen.

• IP44.

• Omgivningens temperaturintervall -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Kallio

E-NR KOD

7747564 A1KLAB IP44 E27 GLC GR H900

7747565 A1KLBB IP44 E27 GLC ANT H900

Se tillbehör på sidan 188.

-20 °C ta
Armaturer för proffs 2023 | 185 Pollare
186 | Armaturer för proffs 2023
Käpylä Bollard. De klassiska pollarna passar lika bra till innergården i ett modernt stenhus som de ska renoveras. Avsluta det hela med Käpylä vägglampor.

Käpylä Bollard

Klassiskt armaturserien Käpylä är ett utmärkt val för många hus och trädgårdar. Använd pollaren för att lysa upp trädgårdsgångar och planteringar. En glaskupa skyddar ljuskällan och leder ljuset både uppåt och nedåt samt mellan armaturens färgmatchade stållameller. Välj sedan Käpylä-seriens väggarmaturer som fasadbelysning, så får du en harmonisk helhet runt ditt hus. Montera pollaren på betongplint med markfäste (4107058) alternativt på ett nedsänkbart markfäste (4107104).

• Färg:

• 450 mm: stål.

• 1100 mm: stål, vit RAL 9010 och svart RAL 9011.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring, ej kedjekopplingsbar.

• LED ljuskälla E27 max 7W, medföljer ej.

• IP44.

• Omgivningens temperaturintervall -20 … 25 °C enligt ljuskällans rekommendationer.

Rekommenderade ljuskällor: Airam Frost led.

• •

• I lager

Käpylä Bollard

E-NR KOD

7747571 A1UABB IP44 E27 GLC RST H450

7747573 A1UACB IP44 E27 GLC RST H1100

7747574 A1UACC IP44 E27 GLC WH H1100

7747572 A1UACA IP44 E27 GLC BK H1100

Se tillbehör på sidan 188.

-20 °C ta
Armaturer för proffs 2023 | 187 Pollare

Installationstillbehör

Till pollarna och stolparmaturerna finns markfäste och insatsstöd som tillbehör. Insatsstödet är tänkt att användas i kombination med en betongplint för att fästa stolpen stadigt. Markfästet grävs ned direkt i marken och fungerar som ett fundament för armaturen. Se respektive tillbehörs produktblad på vår hemsida, för att säkerställa rätt artikel till din pollare/ stolparmatur.

• Stödben P:

• Käpylä, Kallio, Park, Kartano Bollard, Flen

• Längd 400 mm, rostfritt stål.

• Adapter för markstöd MTS-2N:

• Kartano, DM4 Stelo, Greta Mini och Big, Ares, Olympos.

• Längd 300 mm, ø 60 mm, rostfritt stål.

• Adapter för markstöd MTS-2P:

• Käpylä, Kallio, Park, Flen

• Längd 300 mm, ø 60 mm, rostfritt stål.

Ground base MTS-2N ➊ ➋ MTS-2N • • • 188 | Armaturer för proffs 2023 • I lager
Installationstillbehör E-NR KOD 7747471 A1PUBX MARKSTÖD RUND 7747401 A1PUAX MARKSTÖD MTS-2R 7749031 A1MTSA Jordfäste MTS-2N

Kallio. Att gå i trädgården i mörker löses med noggrant placerade pollare i rätt höjd. Den härdade glaskupolen sprider ljusstrålarna vackert.

Armaturer för proffs 2023 | 189 Pollare
190 | Armaturer för proffs 2023

Fasad- och nummerarmaturer

Halo 192 Halo Eye 193 Circle 194 Cestus R 195 Cestus R Eye 196 Cestus H Eye 197 Cestus V Eye 198 Kappa 199 Kappa H 200 Kappa V 201 Vino Duo 202 Vino 203 Noppa Flat 204 Noppa Cube 205 Brick Double 206 Brick Double Wide207 Blitz M 208 Blitz M Double 209 Blitz M Ceiling 210 Blitz Sq M 211 Blitz Sq M Double 212 Blitz Sq M Ceiling 213 DM4 214 DM4 Double 216 Olivia 217 Olivia Double 218 Dora 219 Dora Double 220 Line 221 Line Double 222 Lid Big 223 Lid Mini 224 Armaturer för proffs 2023 | 191 Fasadoch nummerarmaturer

• •

Halo

Halo är en modern, elegant och mångsidig fasadarmatur med justerbar färgtemperatur och med möjligheten att ställa in 4 olika ljusnivåer. Den UV-skyddade väggarmaturen är tillverkad av högklassiga material och passar för användningsområden med höga krav på slagtålighet. Kapsling av pressgjutet aluminium, kupa av polykarbonat. Användningsområden är fasader, balkonger, takutsprång, trappuppgångar och allehanda platser i såväl offentlig som privat miljö. Inställning av färgtemperatur och val av ljusutbyte görs i samband med installation. Armaturen är enkel att installera och infästningen blir nästintill omärkbar och erbjuder flera alternativ till genomförning och överkoppling. Även ytmonterad kabel. En intressant detalj på armaturen är ringen som lyser i sidled och som ger ett behagligt och dekorativt ljus. Halo finns även med ”ögonlock” - Halo Eye.

• Kapsling av pressgjutet aluminium, kupa av UV-skyddad, opaliserad polykarbonat.

• Grå, RAL 7024 och vit, RAL 9016.

• Skyddsklass I.

• Tak- och väggmontering.

• Kan vidarekopplas 3 x 2,5 mm2, Dali-modeller 5 x 2,5 mm2

• Monteringshöjd 2–4 m.

• Färgtemperatur 3000 K/4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 8 W/600 lm/9 W 750 lm/12 W 1000 lm/14 W 1100 lm. Effekt och ljusflöde kan bytas i armaturen.

• On/off och Dali-2, med tryckknapps (230V).

• Dali-2-certifierade styrenheter rekommenderas.

• Maximalt antal led driftdon som ska anslutas till en tryckknapps är 20. Längden på kabeln mellan strömbrytaren och armaturen är max. 20 meter.

• Omgivningstemperatur -30 … 25 °C.

• Livslängd L70 75 000 h (Ta25°C).

• Finns även med Casambi-styrning efter projektets behov.

Beställ produkt, • I lager

5 guarantee year 192 | Armaturer för proffs 2023
Halo E-NR KOD W LM 7704682 A5HAAA IP65 14W 830/840 PCO ANT 14 1100 7704963 A5HAAC IP65 14W 830/840 PCO WH 14 1100 Halo Dali E-NR KOD W LM A5HAAA-DA IP65 14W 830/840 DA2 PCO ANT 14 1100 A5HAAC-DA IP65 14W 830/840 DA2 PCO WH 14 1100

• •

Halo Eye

Halo Eye är en modern, elegant och mångsidig fasadarmatur med justerbar färgtemperatur och med möjligheten att ställa in 4 olika ljusnivåer. Den UV-skyddade väggarmaturen är tillverkad av högklassiga material och passar för användningsområden med höga krav på slagtålighet. Kapsling av pressgjutet aluminium, kupa av polykarbonat. Användningsområden är fasader, balkonger, takutsprång, trappuppgångar och allehanda platser i såväl offentlig som privat miljö. Inställning av färgtemperatur och val av ljusutbyte görs i samband med installation. Armaturen är enkel att installera och infästningen blir nästintill omärkbar och erbjuder flera alternativ till genomförning och överkoppling. Även ytmonterad kabel. En intressant detalj på armaturen är ringen som lyser i sidled och som ger ett behagligt och dekorativt ljus.

Kapsling av pressgjutet aluminium, kupa av UV-skyddad, opaliserad polykarbonat.

• Grå, RAL 7024 och vit, RAL 9016.

• Skyddsklass I.

• Tak- och väggmontering.

• Kan vidarekopplas 3 x 2,5 mm2, Dali-modeller 5 x 2,5 mm2

• Monteringshöjd 2–4 m. Färgtemperatur 3000 K/4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 7 W 350 lm/8 W 450 lm/12 W 650 lm/14 W 750 lm. Effekt och ljusflöde kan bytas i armaturen.

• On/off och Dali-2, med tryckknapps (230V).

• Dali-2-certifierade styrenheter rekommenderas.

• Maximalt antal led driftdon som ska anslutas till en tryckknapps är 20.

• Längden på kabeln mellan strömbrytaren och armaturen är max. 20 meter.

• Omgivningstemperatur -30 … 25 °C.

• Livslängd L70 75 000 h (Ta25°C).

• Finns även med Casambi-styrning efter projektets behov.

5 guarantee year Armaturer för proffs 2023 | 193 Fasadoch nummerarmaturer
Halo Eye NO. CODE W LM 4546501 A5HAAB IP65 14W 830/840 PCO ANT Eye 14 750 4546517 A5HAAD IP65 14W 830/840 PCO WH Eye 14 750 Halo Eye Dali NO. CODE W LM A5HAAB-DA IP65 14W 830/840 DA2 PCO ANT Eye 14 750 A5HAAD-DA IP65 14W 830/840 DA2 PCO WH Eye 14 750
Beställ produkt, • I lager

Circle

Circle med E27 sockel är en pålitlig och hållbar väggarmatur för utomhusbruk, tillverkad av högkvalitativa material. Armaturens stomme är av pressgjutet aluminium och är ytbehandlad med korrosionsbes-tändig, UV-skyddad polyesterfärg. Även opalkupan har UV-skydd. Väggarmaturen med sin avskalade design är lämplig för fasader, trappuppgångar och förrådsutrymmen i bostadshus och offentlig miljö. Du kan välja önskad ljuskälla med E27-sockel till armaturen och därmed önskad färgtemperatur och effekt. (A60 Max 11W).

• Stomme av pressgjutet aluminium, kupa av UV-skyddat opaliserat polykarbonat. Ytbehandling med korrosionsbeständig polyesterfärg.

• Antracit RAL 7016 och svart RAL 9005.

• Skyddsklass I.

• Montering i vägg.

• Kan vidarekopplas 3 x 1,5 mm2

IP65.

IK07.

On/off.

Omgivningstemperatur -25 … 25 °C enligt lamprekommendationer.

• LED-lampa A60 max 11 W E27, ingår inte i förpackningen.

• Projektspecifika färgalternativ finns i svart, vitt och silver samt med glaskupa (IK03).

Beställ produkt, • I lager

Circle E-NR KOD

7704962 A5CIRA IP65 E27 PCO IK07 ANT

A5CIRB IP65 E27 PCO IK07 WH

A5CIRC IP65 E27 PCO IK07 BK

A5CIRD IP65 E27 PCO IK07 SI

194 | Armaturer för proffs 2023

Cestus R

Med armaturstomme i aluminium och kupa i polykarbonat är väggarmaturen Cestus R ett bra val på ställen där det krävs god slagtålighet av armaturen. Användningsområden är nybyggnationer och renoveringsobjekt samt fasader i husbolag. Du kan välja mellan fast LED eller E27-sockel.

• Kapsling av pressgjutet aluminium, kupa av polykarbonat.

• Vit och antracit.

• Skyddsklass I.

• Ytmontering i tak och vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

• Kabelingångshål för ytkablage.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 20 W / 1650 lm.

• LED ljuskälla A60 E27 max 11W, medföljer ej.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Armaturer för proffs 2023 | 195 Fasadoch nummerarmaturer
Cestus R E-NR KOD W LM 7702408 A5CEAB IP65 IK10 20W/840 PCO ANT 20 1650 7702346 A5CEAA IP65 IK10 20W/840 PCO WH 20 1650 Cestus R E-NR KOD 7702329 A5CEBB IP65 IK10 E27 PCO ANT 7702328 A5CEBA IP65 IK10 E27 PCO WH • I lager

Cestus R Eye

Cestus R Eye är en väggarmatur med armaturstomme i aluminium och kupa i polykarbonat. Armaturen passar för krävande användningsområden med höga krav på armaturernas slagtålighet. Användningsområden är nybyggnationer och renoveringsobjekt samt fasader i husbolag. Du kan välja mellan fast LED eller E27-sockel.

• Kapsling av pressgjutet aluminium, kupa av polykarbonat.

• Vit och antracit.

• Skyddsklass I.

• Ytmontering i tak och vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

• Kabelingångshål för ytkablage.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 20W / 800 lm.

• LED ljuskälla A60 E27 max 11W, medföljer ej.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Cestus R Eye

Cestus R

196 | Armaturer
proffs 2023
för
E-NR KOD W LM 7702414 A5CEAD IP65 IK10 20W/840 PCO ANT 20 800 7702409 A5CEAC IP65 IK10 20W/840 PCO WH 20 800
E-NR KOD 7702341 A5CEBD IP65 IK10 E27 PCO ANT 7702330 A5CEBC IP65 IK10 E27 PCO WH
Eye
• I lager

Cestus H Eye

Med stomme i aluminium och kupa i polykarbonat är väggarmaturen Cestus H Eye ett bra val på ställen där det krävs god slagtålighet av armaturen. Användningsområden är nybyggnationer och renoveringsobjekt samt fasader i husbolag. Du kan välja mellan fast LED eller E27-sockel.

• Kapsling av pressgjutet aluminium, kupa av polykarbonat.

• Vit och antracit.

• Skyddsklass I.

• Ytmontering i tak och vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

• Kabelingångshål för ytkablage.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 20W / 800 lm.

• LED ljuskälla A60 E27 max 11W, medföljer ej.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Armaturer för proffs 2023 | 197 Fasadoch nummerarmaturer
Cestus H Eye E-NR KOD W LM 7702419 A5CEAF IP65 IK10 20W/840 PCO ANT 20 830 7702415 A5CEAE IP65 IK10 20W/840 PCO WH 20 830 Cestus H Eye E-NR KOD 7702343 A5CEBF IP65 IK10 E27 PCO ANT 7702342 A5CEBE IP65 IK10 E27 PCO WH • I lager

Cestus V Eye

Cestus V Eye är en väggarmatur med stomme i aluminium och kupa i polykarbonat. Den passar för krävande användningsområden med höga krav på armaturernas slagtålighet. Användningsområden är nybyggnationer och renoveringsobjekt samt fasader i husbolag. Du kan välja mellan fast LED eller E27-sockel.

• Kapsling av pressgjutet aluminium, kupa av polykarbonat.

• Vit och antracit.

• Skyddsklass I.

• Ytmontering i tak och vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

• Kabelingångshål för ytkablage.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 3 SDCM.

• IP65.

• IK10.

• Fast LED 20W / 800 lm.

• LED ljuskälla A60 E27 max 11W, medföljer ej.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

Cestus V Eye

Cestus V Eye

198 | Armaturer för proffs 2023
E-NR KOD W LM 7702421 A5CEAG IP65 IK10 20W/840 PCO ANT 20 870 7702420 A5CEAH IP65 IK10 20W/840 PCO WH 20 870
E-NR KOD 7702345 A5CEBH IP65 IK10 E27 PCO ANT 7702344 A5CEBG IP65 IK10 E27 PCO WH • I lager

Kappa

Armatur för både utomhus- och inomhusanvändning med rundande hörn som gör den mångfasetterad och lämplig för både renoveringsobjekt och nybyggda objekt. Alla modeller går att få med fast LED och två färgtemperaturer. Sortimentet går även att få med E27-sockel, ljuskällor beställs separat. Mycket högklassig ytbehandling.

• Stomme av aluminium och kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Terminerad kabel, 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 9W / 830 710lm, 840 740 lm.

• Led ljuskälla max. 11 W A60 E27, medföljer ej.

• Rekommenderade ljuskällor: Airam Frost led.

• Fast LED med färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP55.

IK03.

On/off.

Omgivningstemperatur -25 … 25 °C.

Livslängd L70 50 000 h (Ta25°C).

Strömkällans livslängd 50 000 h.

AN = antracit, SI = silver, BK = svart, WH = vit.

Kappa led 830

Kappa E27

led 840

5 guarantee year Armaturer för proffs 2023 | 199 Fasadoch nummerarmaturer
E-NR KOD W LM 7701821 B5KAAD IP55 IK03 9W/830 GLFR ANT 9 710 7701820 B5KAAC IP55 IK03 9W/830 GLFR SI 9 710 7701819 B5KAAB IP55 IK03 9W/830 GLFR BK 9 710 7701818 B5KAAA IP55 IK03 9W/830 GLFR WH 9 710 Kappa
E-NR KOD W LM 7701825 B5KAAJ IP55 IK03 9W/840 GLFR ANT 9 740 7701824 B5KAAH IP55 IK03 9W/840 GLFR SI 9 740 7701823 B5KAAG IP55 IK03 9W/840 GLFR BK 9 740 7701822 B5KAAF IP55 IK03 9W/840 GLFR WH 9 740
E-NR KOD 7701829 B5KAAN IP55 IK03 E27 GLFR ANT 7701828 B5KAAM IP55 IK03 E27 GLFR SI 7701827 B5KAAL IP55 IK03 E27 GLFR BK 7701826 B5KAAK IP55 IK03 E27 GLFR WH Beställ produkt

Kappa H

Kappa H är en väggarmatur för utomhus- och inomhusanvändning. Armaturens rundade hörn gör den till en mångsidig belysning som passar både för renovering och nybyggnation. Hmodellen har bländskydd. Fast LED och två alternativa färgtemperaturer. Du kan även välja en modell med E27-sockel, och ljuskällan ska då beställas separat. Mycket högklassig ytbehandling.

• Stomme av aluminium och kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 9W / 830 510lm, 840 530 lm.

• Led ljuskälla max. 11 W A60 E27, medföljer ej.

• Rekommenderade ljuskällor: Airam Frost led.

• Färgtemperaturer för fast LED 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP55.

• IK03.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

Kappa H led 830

H E27

5 guarantee year 200 | Armaturer för proffs 2023
E-NR KOD W LM 7701838 B5KABD IP55 IK03 9W/830 GLFR ANT 9 500 7701834 B5KABC IP55 IK03 9W/830 GLFR SI 9 500 7701831 B5KABB IP55 IK03 9W/830 GLFR BK 9 500 7701830 B5KABA IP55 IK03 9W/830 GLFR WH 9 500 Kappa H led 840 E-NR KOD W LM 7701855 B5KABH IP55 IK03 9W/840 GLFR ANT 9 520 7701854 B5KABG IP55 IK03 9W/840 GLFR SI 9 520 7701853 B5KABF IP55 IK03 9W/840 GLFR BK 9 520 7701843 B5KABE IP55 IK03 9W/840 GLFR WH 9 520 Kappa
E-NR KOD 7701861 B5KABL IP55 IK03 E27 GLFR ANT 7701860 B5KABK IP55 IK03 E27 GLFR SI 7701858 B5KABJ IP55 IK03 E27 GLFR BK 7701857 B5KABI IP55 IK03 E27 GLFR WH Beställ produkt

Kappa V

Kappa V är en väggarmatur för utomhus- och inomhusanvändning. Armaturens rundade hörn gör den till en mångsidig belysning som passar både för renovering och nybyggnation. Vmodellen har bländskydd. Fast LED och två alternativa färgtemperaturer. Du kan även välja en modell med E27-sockel, och ljuskällan ska då beställas separat. Mycket högklassig ytbehandling.

• Stomme av aluminium och kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 9W / 830 500 lm, 840 520 lm.

• Led ljuskälla max. 11 W A60 E27, medföljer ej.

• Rekommenderade ljuskällor: Airam Frost led.

• Färgtemperaturer för fast LED 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP55.

• IK03.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit. Kappa V

V E27

5 guarantee year Armaturer för proffs 2023 | 201 Fasadoch nummerarmaturer
830 E-NR KOD W LM 7701865 B5KACD IP55 IK03 9W/830 GLFR ANT 9 510 7701864 B5KACC IP55 IK03 9W/830 GLFR SI 9 510 7701863 B5KACB IP55 IK03 9W/830 GLFR BK 9 510 7701862 B5KACA IP55 IK03 9W/830 GLFR WH 9 510 Kappa
led 840 E-NR KOD W LM 7701869 B5KACH IP55 IK03 9W/840 GLFR ANT 9 530 7701868 B5KACG IP55 IK03 9W/840 GLFR SI 9 530 7701867 B5KACF IP55 IK03 9W/840 GLFR BK 9 530 7701866 B5KACE IP55 IK03 9W/840 GLFR WH 9 530 Kappa
E-NR KOD 7701873 B5KACL IP55 IK03 E27 GLFR ANT 7701872 B5KACK IP55 IK03 E27 GLFR SI 7701871 B5KACJ IP55 IK03 E27 GLFR BK 7701870 B5KACI IP55 IK03 E27 GLFR WH Beställ produkt
led
V

Vino Duo

Den mångsidiga fasadarmaturen Vino Duo är avsedd för allmänbelysning på fristående hus och för att belysa entréer till fastighetsbolag och industrihallar. Väggarmaturen passar för objekt med höga krav på slagtålighet. Du kan också använda Vino Duo som nummerarmatur genom att limma separat inköpta bokstavs- eller sifferetiketter på kupan. Välj mellan två alternativa färgtemperaturer och tre alternativa ljuseffekter under installationen.

• Stomme och kupa av UV-stabiliserat polykarbonat (PCO).

• Vit RAL 9016 och svart RAL 9005.

• Skyddsklass II.

• Ytmontering på vägg.

• Kan vidarekopplas 3 x 2,5 mm2.

• Monteringshöjd 2–6 m.

• Färgtemperatur 3000/4000 K, kan bytas i armaturen. CRI > 80 / Ra > 80.

• MacAdam 5 SDCM.

• IP65.

• IK10.

• Fast LED 6W 500 lm / 12W 1000 lm / 19W 1500 lm. Ljusflöde kan bytas i armaturen.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 100 000 h (Ta25°C).

• Bokstavs- och sifferetiketter ingår inte i förpackningen.

-25 °C ta • • 202 | Armaturer för proffs 2023
Vino
E-NR KOD W LM 7704903 A5VINA IP65 19W 830/840 PCO BK 19 1500 7704904 A5VINB IP65 19W 830/840 PCO WH 19 1500 • I lager Färgtemperatur och
Duo
effektförändring.
Vino Duo har förnyat tekniken; ny led-modul och strömförsörjning.

Vino

Husnumret syns tydligt i den rejäla allmän- och nummerbelysningen. Vino-armaturen har den bästa slagtålighetsklassen IK10, så den är väl lämpad som hänvisningsljus på husväggar längs gatorna. Armaturens UV-skyddade stomme bleknar inte av solljusets påverkan. Svarta bokstavs- och nummeretiketter ingår (A–J / 2 x 0–9). Som ljuskälla rekommenderar vi en LEDlampa med E27-sockel och A60-kupa.

• Stomme och kupa av polykarbonat.

• Vit, RAL 9016 och svart RAL 9005.

• Skyddsklass II.

• Ytmontering i vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämma.

• IP65.

• IK10.

• LED ljuskälla max A60 11W E27, medföljer ej.

• Omgivningstemperatur -20 … 25 °C.

• I lager

Vino

E-NR KOD

7702434 A1VIAE IP65 IK10 E27 PCO WH

7702435 A1VIAF IP65 IK10 E27 PCO BK

Armaturer för proffs 2023 | 203 Fasadoch nummerarmaturer

Noppa Flat

Noppa har fast LED och är avsedd som nummerbelysning på offentliga byggnader och bostadshus. Kupan finns i tre varianter: låg, triangel och kub. Snöskärm finns som tillbehör. Nummeretiketter ingår inte i förpackningen.

• Stomme av polykarbonat och kupa av opaliserad polykarbonat.

Vit, RAL 9016.

Skyddsklass II.

Ytmontering i tak och vägg.

Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

Monteringshöjd 2–5 m.

Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

MacAdam 6 SDCM.

IP65.

IK10.

• Fast LED 12W/900 lm.

• On/off.

• Omgivningstemperatur -20 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• I lager

Noppa Flat

E-NR KOD W LM

7501451 A1NOAA IP65 IK10 12W/840 PCO WH 12 900

Noppa Snöskydd

E-NR KOD

7501455 A1NOAD Snöskydd WH

• 204 | Armaturer för proffs 2023

Snöflagga som tillbehör till Noppa-armaturer.

Noppa Cube

Noppa har fast LED och är avsedd som nummerbelysning på offentliga byggnader och bostadshus. Kupan finns i tre varianter: låg, triangel och kub. Nummeretiketter ingår inte i förpackningen.

• Stomme av polykarbonat och kupa av opaliserad polykarbonat.

• Vit, RAL 9016.

• Skyddsklass II.

• Ytmontering i tak och vägg.

• Kan vidarekopplas 3 x 2,5 mm2, fjäderklämmor.

• Monteringshöjd 2–5 m.

• Färgtemperatur 4000 K. CRI > 80 / Ra > 80.

• MacAdam 6 SDCM.

• IP65.

• IK10.

• Fast LED 12W/900 lm.

• On/off.

• Omgivningstemperatur -20 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• I lager

Noppa Cube

E-NR KOD W LM

7501453 A1NOAC IP65 IK10 12W/840 PCO WH 12 900

Noppa Snöskydd

E-NR KOD W LM

7501455 A1NOAD Snöskydd WH

Snöflagga som tillbehör till Noppa-armaturer.

Armaturer för proffs 2023 | 205 Fasadoch nummerarmaturer

Brick Double

Den stilrena Brick Double-armaturen ger en ny framtoning åt fasaden på byggnader, innergårdar eller trapphus. Genom att variera ljus och skugga kan du framhäva väggytor och strukturer med armaturens ljuskäglor som lyser uppåt och neråt. Den UV-skyddade armaturen är tillverkad av högklassiga material och lämplig för både inomhus- och utomhusbruk i husbolag. Armaturen har utmärkt färgåtergivning. Med en monteringsram som finns som tilläggsutrustning kan armaturen förses med ytkablage, vilket är en fördel vid renoveringsprojekt. Armaturen kan kedjekopplas.

• Stomme av pressgjutet aluminium, kupa av klar UV-skyddad polykarbonat.

• Grå RAL 7024 och vit RAL 9016.

• Skyddsklass I.

• Väggmontage.

• Kan vidarekopplas 3 x 2,5 mm2

• Färgtemperatur 3000 K eller 4000 K. CRI > 90 / Ra > 90.

• MacAdam 3 SDCM.

• IP65.

• IK06.

• Fast LED 10 W, 3000 K 700 lm / 4000 K 800 lm.

• On/off.

• Omgivningstemperatur -30 till 25 °C.

• Livslängd L70 75 000 h (Ta25°C).

• Livslängd L80 50 000 h (Ta25°C).

• Steglöst justerbara ljuskäglor 15–60 grader.

• Monteringsramar 4546526 (WH) och 4546527 (GR) för utanpåliggande kabel finns som tillbehör.

• I lager

Med en snygg och nästan omärklig monteringsram är Brick Double lätt att installera på platser med ytkablage. Ramen har ett brytämne på varje sida.

• • • • • • 206 | Armaturer för proffs 2023 Brick Double E-NR KOD W LM 7704969 A5BRIA IP65 IK06 10W/930 PCC WH 10 700 7704970 A5BRIB IP65 IK06 10W/930 PCC GR 10 700 7704971 A5BRIC IP65 IK06 10W/940 PCC WH 10 800 7704972 A5BRID IP65 IK06 10W/940 PCC GR 10 800
tillbehör E-NR KOD 7704977 A5BRII Fäste WH 7704978 A5BRIJ Fäste GR
Brick Double
Armaturen är kedjebar, med två bussningar.

Brick Double Wide

Den UV-skyddade stilrena Brick Double Wide-armaturen är tillverkad av högklassiga material och passar för både inomhus- och utomhusbruk i husbolag. Den smäckra armaturen ger en ny modern framtoning åt fasaden på byggnader, innergårdar eller trapphus. Genom att variera ljus och skugga kan du framhäva väggytor och strukturer med armaturens reglerbara ljuskäglor som lyser uppåt och neråt. Den breda Brick Double Wide-armaturen har två ljuskäglor bredvid varandra som är riktade uppåt och neråt. På det sättet kan du designa flera variationer av ytbelysning. Armaturen har utmärkt färgåtergivning. Med en monteringsram som finns som tilläggsutrustning kan armaturen förses med ytkablage, vilket är en fördel vid renoveringsprojekt. Armaturen kan kedjekopplas.

• Stomme av pressgjutet aluminium, kupa av klar UV-skyddad polykarbonat.

• Grå RAL 7024 och vit RAL 9016.

• Skyddsklass I.

• Väggmontage.

• Kan vidarekopplas 3 x 2,5 mm2

• Färgtemperatur 3000 K eller 4000 K. CRI > 90 / Ra > 90.

MacAdam 3 SDCM.

IP65.

IK06.

Fast LED 18 W, 3000 K 1200 lm / 4000 K 1300 lm. On/off.

Omgivningstemperatur -30 till 25 °C.

Livslängd L70 75 000 h (Ta25°C).

Livslängd L80 50 000 h (Ta25°C).

Steglöst justerbara ljuskäglor 15–60 grader.

Monteringsramar 4546528 (WH) och 4546529 (GR) för utanpåliggande kabel finns som tillbehör.

• I lager

• • • • • • Armaturer för proffs 2023 | 207 Fasadoch nummerarmaturer Brick Double Wide E-NR KOD W LM 7704973 A5BRIE IP65 IK06 18W/930 PCC WH 18 1200 7704974 A5BRIF IP65 IK06 18W/930 PCC GR 18 1200 7704975 A5BRIG IP65 IK06 18W/940 PCC WH 18 1300 7704976 A5BRIH IP65 IK06 18W/940 PCC GR 18 1300
Double Wide tillbehör SNRO KOODI 7704979 A5BRIK Fäste WH 7704980 A5BRIL Fäste GR
Brick
Med en snygg och nästan omärklig monteringsram är Brick Double lätt att installera på platser med ytkablage. Ramen har ett brytämne på varje sida. Armaturen är kedjebar, med två bussningar.

Blitz M

Blitz M är en väggarmatur för utomhus- och inomhusanvändning. Armaturerna har en fast LED-ljuskälla som ger ljus nedåt. Finns även med olika spridningsvinklar. Mycket högklassig ytbehandling, skruvar av rostfritt stål. Armaturens stomme är behandlad med högklassig korrosions- och UV-beständig polyesterlack.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0–4 m.

• Ljusflöde 1590–1790 lm.

• Totaleffekt 16W.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta 208 | Armaturer för proffs 2023
E-NR KOD W LM B5BZAA IP65 16W/830 16D GLC ANT 16 1590 B5BZCA IP65 16W/830 40D GLC ANT 16 1645 B5BZEA IP65 16W/830 74D GLC ANT 16 1700 B5BZBA IP65 16W/840 16D GLC ANT 16 1675 B5BZDA IP65 16W/840 40D GLC ANT 16 1730 B5BZFA IP65 16W/840 74D GLC ANT 16 1790 Blitz MBlitz M Double E-NR KOD W LM B5BZAC IP65 16W/830 16D GLC BK 16 1590 B5BZCC IP65 16W/830 40D GLC BK 16 1645 B5BZEC IP65 16W/830 74D GLC BK 16 1700 B5BZBC IP65 16W/840 16D GLC BK 16 1675 B5BZDC IP65 16W/840 40D GLC BK 16 1730 B5BZFC IP65 16W/840 74D GLC BK 16 1790 Blitz MBlitz M Double E-NR KOD W LM B5BZAD IP65 16W/830 16D GLC WH 16 1590 B5BZCD IP65 16W/830 40D GLC WH 16 1645 B5BZED IP65 16W/830 74D GLC WH 16 1700 B5BZBD IP65 16W/840 16D GLC WH 16 1675 B5BZDD IP65 16W/840 40D GLC WH 16 1730 B5BZFD IP65 16W/840 74D GLC WH 16 1790 Blitz MBlitz M Double E-NR KOD W LM B5BZAB IP65 16W/830 16D GLC SI 16 1590 B5BZCB IP65 16W/830 40D GLC SI 16 1645 B5BZEB IP65 16W/830 74D GLC SI 16 1700 B5BZBB IP65 16W/840 16D GLC SI 16 1675 B5BZDB IP65 16W/840 40D GLC SI 16 1730 B5BZFB IP65 16W/840 74D GLC SI 16 1790 Beställ produkt
Blitz MBlitz M Double

Blitz M Double

Blitz M Double är en dubbelriktad armatur för montering på ytterväggar. Armaturen passar även för inomhusbruk. Armaturen har fast LED-källa. Finns även med olika spridningsvinklar. Armaturens stomme är behandlad med högklassig korrosionsoch UV-beständig polyesterlack.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0–4 m.

• Ljusflöde 3180–3580 lm.

• Totaleffekt 31W.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg. Blitz

Blitz M Double vit

Blitz M Double silver

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 209 Fasadoch nummerarmaturer
Double antracit E-NR KOD W LM B5BZGA IP65 31W/830 16D GLC ANT 31 3180 B5BZJA IP65 31W/830 40D GLC ANT 31 3290 B5BZLA IP65 31W/830 74D GLC ANT 31 3400 B5BZHA IP65 31W/840 16D GLC ANT 31 3350 B5BZKA IP65 31W/840 40D GLC ANT 31 3460 B5BZMA IP65 31W/840 74D GLC ANT 31 3580 Blitz M Double svart E-NR KOD W LM B5BZGC IP65 31W/830 16D GLC BK 31 3180 B5BZJC IP65 31W/830 40D GLC BK 31 3290 B5BZLC IP65 31W/830 74D GLC BK 31 3400 B5BZHC IP65 31W/840 16D GLC BK 31 3350 B5BZKC IP65 31W/840 40D GLC BK 31 3460 B5BZMC IP65 31W/840 74D GLC BK 31 3580
M
E-NR KOD W LM B5BZGD IP65 31W/830 16D GLC WH 31 3180 B5BZJD IP65 31W/830 40D GLC WH 31 3290 B5BZLD IP65 31W/830 74D GLC WH 31 3400 B5BZHD IP65 31W/840 16D GLC WH 31 3350 B5BZKD IP65 31W/840 40D GLC WH 31 3460 B5BZMD IP65 31W/840 74D GLC WH 31 3580
E-NR KOD W LM B5BZGB IP65 31W/830 16D GLC SI 31 3180 B5BZHB IP65 31W/840 16D GLC SI 31 3350 B5BZJB IP65 31W/830 40D GLC SI 31 3290 B5BZKB IP65 31W/840 40D GLC SI 31 3460 B5BZLB IP65 31W/830 74D GLC SI 31 3400 B5BZMB IP65 31W/840 74D GLC SI 31 3580
produkt
Beställ

Blitz M Ceiling

Blitz M Ceiling är en ytmonterad takarmatur som passar både för inom- och utomhusbruk. Armaturen har fast LED-källa. Armaturens stomme är behandlad med högklassig korrosionsoch UV-beständig polyesterlack.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0–4 m.

• Ljusflöde 1665–1750 lm.

• Totaleffekt 18W.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 …25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

Blitz M Ceiling vit

Blitz M Ceiling silver

5 guarantee year -25 °C ta 210 | Armaturer
proffs 2023
för
Blitz M Ceiling antracit E-NR KOD W LM B5BZNA IP65 18W/830 GLC ANT 18 1665 B5BZOA IP65 18W/840 GLC ANT 18 1750
E-NR KOD W LM B5BZNC IP65 18W/830 GLC BK 18 1665 B5BZOC IP65 18W/840 GLC BK 18 1750 B5BZND IP65 18W/830 GLC WH 18 1665
Blitz M Ceiling svart
E-NR KOD W LM B5BZND IP65 18W/830 GLC WH 18 1665 B5BZOD IP65 18W/840 GLC WH 18 1750
E-NR KOD W LM B5BZNB IP65 18W/830 GLC SI 18 1665 B5BZOB IP65 18W/840 GLC SI 18 1750 Beställ produkt

Blitz Sq M

Blitz Sq M är en kantigt designad ytmonterad väggarmatur som passar både för inom- och utomhusbruk. Armaturerna har en fast LED-ljuskälla som ger ljus nedåt. Finns med tre olika ljuskäglor. Mycket högklassig ytbehandling, skruvar av rostfritt stål.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Kan vidarekopplas 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 16W / 1590–1790 lm.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 211 Fasadoch nummerarmaturer
Blitz Sq M antracit E-NR KOD W LM B5BQAA IP65 16W/830 16D GLC ANT 16 1590 B5BQCA IP65 16W/830 40D GLC ANT 16 1645 B5BQEA IP65 16W/830 74D GLC ANT 16 1700 B5BQBA IP65 16W/840 16D GLC ANT 16 1675 B5BQDA IP65 16W/840 40D GLC ANT 16 1730 B5BQFA IP65 16W/840 74D GLC ANT 16 1790 Blitz Sq M svart E-NR KOD W LM B5BQAC IP65 16W/830 16D GLC BK 16 1590 B5BQCC IP65 16W/830 40D GLC BK 16 1645 B5BQEC IP65 16W/830 74D GLC BK 16 1700 B5BQBC IP65 16W/840 16D GLC BK 16 1675 B5BQDC IP65 16W/840 40D GLC BK 16 1730 B5BQFC IP65 16W/840 74D GLC BK 16 1790 Blitz Sq M vit E-NR KOD W LM B5BQAD IP65 16W/830 16D GLC WH 16 1590 B5BQCD IP65 16W/830 40D GLC WH 16 1645 B5BQED IP65 16W/830 74D GLC WH 16 1700 B5BQBD IP65 16W/840 16D GLC WH 16 1675 B5BQDD IP65 16W/840 40D GLC WH 16 1730 B5BQFD IP65 16W/840 74D GLC WH 16 1790 Blitz Sq M silver E-NR KOD W LM B5BQAB IP65 16W/830 16D GLC SI 16 1590 B5BQCB IP65 16W/830 40D GLC SI 16 1645 B5BQEB IP65 16W/830 74D GLC SI 16 1700 B5BQBB IP65 16W/840 16D GLC SI 16 1675 B5BQDB IP65 16W/840 40D GLC SI 16 1730 B5BQFB IP65 16W/840 74D GLC SI 16 1790 Beställ produkt

Blitz Sq M Double

Blitz Sq M Double är en kantigt designad dubbelriktad väggarmatur för ytmontering, som passar både för inom- och utomhusbruk. Fast LED. Finns med tre olika ljuskäglor. Mycket högklassig ytbehandling, skruvar av rostfritt stål.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel, 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 31W / 3180–3580 lm.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

Projektvis tillgänglig med Corten färg.

Blitz Sq M Double vit

Blitz Sq M Double silver

5 guarantee year -25 °C ta 212 | Armaturer för proffs 2023
Blitz Sq M Double antracit E-NR KOD W LM B5BQGA IP65 31W/830 16D GLC ANT 31 3180 B5BQJA IP65 31W/830 40D GLC ANT 31 3290 B5BQLA IP65 31W/830 74D GLC ANT 31 3400 B5BQHA IP65 31W/840 16D GLC ANT 31 3350 B5BQKA IP65 31W/840 40D GLC ANT 31 3460 B5BQMA IP65 31W/840 74D GLC ANT 31 3580 Blitz Sq M Double svart E-NR KOD W LM B5BQGC IP65 31W/830 16D GLC BK 31 3180 B5BQJC IP65 31W/830 40D GLC BK 31 3290 B5BQLC IP65 31W/830 74D GLC BK 31 3400 B5BQHC IP65 31W/840 16D GLC BK 31 3350 B5BQKC IP65 31W/840 40D GLC BK 31 3460 B5BQMC IP65 31W/840 74D GLC BK 31 3580
E-NR KOD W LM B5BQGD IP65 31W/830 16D GLC WH 31 3180 B5BQJD IP65 31W/830 40D GLC WH 31 3290 B5BQLD IP65 31W/830 74D GLC WH 31 3400 B5BQHD IP65 31W/840 16D GLC WH 31 3350 B5BQKD IP65 31W/840 40D GLC WH 31 3460 B5BQMD IP65 31W/840 74D GLC WH 31 3580
E-NR KOD W LM B5BQGB IP65 31W/830 16D GLC SI 31 3180 B5BQJB IP65 31W/830 40D GLC SI 31 3290 B5BQLB IP65 31W/830 74D GLC SI 31 3400 B5BQHB IP65 31W/840 16D GLC SI 31 3350 B5BQKB IP65 31W/840 40D GLC SI 31 3460 B5BQMB IP65 31W/840 74D GLC SI 31 3580 Beställ produkt

Blitz Sq M Ceiling

Blitz Sq M Ceiling är en kantigt designad ytmonterad takarmatur som passar både för inom- och utomhusbruk. Fast LED. Mycket högklassig ytbehandling, skruvar av rostfritt stål.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel, 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 18W / 1665–1750 lm.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 213 Fasadoch nummerarmaturer
Blitz Sq M Ceiling antracit E-NR KOD W LM B5BQNA IP65 18W/830 GLC ANT 18 1665 B5BQOA IP65 18W/840 GLC ANT 18 1750 Blitz Sq M Ceiling svart E-NR KOD W LM B5BQNC IP65 18W/830 GLC BK 18 1665 B5BQOC IP65 18W/840 GLC BK 18 1750
Sq M Ceiling vit E-NR KOD W LM B5BQND IP65 18W/830 GLC WH 18 1665 B5BQOD IP65 18W/840 GLC WH 18 1750
Sq M Ceiling silver E-NR KOD W LM B5BQNB IP65 18W/830 GLC SI 18 1665 B5BQOB IP65 18W/840 GLC SI 18 1750 Beställ produkt
Blitz
Blitz

DM4

DM4 är en modern och stilren armatur som passar för utomhus- och inomhusanvändning till exempel i småhus. Armaturen har fast LED. Mycket högklassig ytbehandling, skruvar av rostfritt stål. Se även kompatibla DM4 Stelo pollararmaturer.

• Stomme av aluminium, kupa av klart glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 8–16 W/805–1680 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80/Ra > 80.

• IP65.

• IK05.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

Beställ produkt

5 guarantee year -25 °C ta 214 | Armaturer för proffs 2023 DM4 antracit E-NR KOD W LM B5DMFD IP65 8W/830 GLC AN 8 805 B5DMHD IP65 8W/840 GLC AN 8 840 DM4 svart E-NR KOD W LM B5DMFB IP65 8W/830 GLC BK 8 805 B5DMHB IP65 8W/840 GLC BK 8 840 DM4 vit E-NR KOD W LM B5DMFA IP65 8W/830 GLC WH 8 805 B5DMHA IP65 8W/840 GLC WH 8 840 DM4 silver E-NR KOD W LM B5DMFC IP65 8W/830 GLC  SI 8 805 B5DMHC IP65 8W/840 GLC SI 8 840
Armaturer för proffs 2023 | 215 Fasadoch nummerarmaturer
DM4 Double. Med den linjära DM4-armaturen kan du skapa imponerande effekter och framhäva ytstrukturen. Kolla även in de kompatibla DM4 Stelo golvlamporna.

DM4 Double

DM4 Double är en modern och stilren dubbelriktad armatur som passar för utomhus- och inomhusanvändning till exempel i småhus. Båda modellerna lyser uppåt och neråt men NW-modellens uppåtriktade ljuskägla är särskilt smal. Armaturen har fast LED. Mycket högklassig ytbehandling, skruvar av rostfritt stål. Se även kompatibla DM4 Stelo pollararmaturer.

Stomme av aluminium, kupa av klart glas.

Antracit, silver, svart och vit.

Skyddsklass I.

Ytmontering.

Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 8–16 W/805–1680 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK05.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

DM4 Double bred stråle + bred stråle 830

DM4 Double bred stråle + smal stråle 830

DM4 Double bred stråle + bred stråle 840

DM4 Double bred stråle + smal stråle 840

5 guarantee year -25 °C ta 216 | Armaturer för proffs 2023
E-NR KOD W LM B5DMGD IP65 2X8W/830 GLC AN 16 1610 B5DMGC IP65 2X8W/830 GLC SI 16 1610 B5DMGB IP65 2X8W/830 GLC  BK 16 1610 B5DMGA IP65 2X8W/830 GLC WH 16 1610
E-NR KOD W LM B5DMJD IP65 2X8W/840 GLC AN 16 1680 B5DMJC IP65 2X8W/840 GLC  SI 16 1680 B5DMJB IP65 2X8W/840 GLC BK 16 1680 B5DMJA IP65 2X8W/840 GLC WH 16 1680
E-NR KOD W LM B5DMKD IP65 2X8W/830 GLC NW AN 16 1610 B5DMKC IP65 2X8W/830 GLC NW SI 16 1610 B5DMKB IP65 2X8W/830 GLC NW BK 16 1610 B5DMKA IP65 2X8W/830 GLC NW WH 16 1610
E-NR KOD W LM B5DMLD IP65 2X8W/840 GLC NW AN 16 1680 B5DMLC IP65 2X8W/840 GLC NW SI 16 1680 B5DMLB IP65 2X8W/840 GLC NW BK 16 1680 B5DMLA IP65 2X8W/840 GLC NW WH 16 1680 Beställ produkt

Olivia

Olivia är en väggarmatur med låg profil för både för inomhusoch utomhusanvändning. Avskalad, välvd form som passar i många användningsobjekt. Armaturens stomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel, 3 x 1,5 mm2

• Monteringshöjd 0–3 m.

• Fast LED 13 W/1000–2100 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK06.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 217 Fasadoch nummerarmaturer
Olivia 830 E-NR KOD W LM B5OLAD IP65 13W/830 GLFR AN 13 1000 B5OLAC IP65 13W/830 GLFR SI 13 1000 B5OLAB IP65 13W/830 GLFR BK 13 1000 Olivia 840 E-NR KOD W LM B5OLAA IP65 13W/830 GLFR WH 13 1000 7704871 B5OLAJ IP65 13W/840 GLFR AN 13 1050 7704872 B5OLAH IP65 13W/840 GLFR SI 13 1050 7704873 B5OLAG IP65 13W/840 GLFR BK 13 1050 B5OLAF IP65 13W/840 GLFR WH 13 1050 Beställ produkt

Olivia Double

Olivia Double är en väggarmatur med låg profil för både inomhus- och utomhusanvändning. Avskalad, välvd form som passar i många användningsobjekt. Armaturen har dubbla LEDljuskällor som lyser uppåt och nedåt. Armaturens stomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel, 3 x 1,5 mm2

• Monteringshöjd 0–3 m.

• Fast LED 13 W/1000–2100 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK06.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta 218 | Armaturer för proffs 2023
Olivia Double 830 E-NR KOD W LM B5OLBD IP65 13W/830 GLFR AN 13 2010 B5OLBC IP65 13W/830 GLFR SI 13 2010 B5OLBB IP65 13W/830 GLFR BK 13 2010 B5OLBA IP65 13W/830 GLFR WH 13 2010 Olivia Double 840 E-NR KOD W LM 7704874 B5OLBJ IP65 13W/840 GLFR AN 13 2100 7704875 B5OLBH IP65 13W/840 GLFR SI 13 2100 7704876 B5OLBG IP65 13W/840 GLFR BK 13 2100 B5OLBF IP65 13W/840 GLFR WH 13 2100 Beställ produkt

Dora

Dora är en väggarmatur för både för inomhus- och utomhusanvändning. Lågbyggd rektangelformad armatur med ett klart formspråk som passar för många användningsområden. Armaturens stomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 13 W/820–1720 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 219 Fasadoch nummerarmaturer
Dora 830 E-NR KOD W LM B5DOAD IP65 13W/830 GLFR AN 13 820 B5DOAC IP65 13W/830 GLFR SI 13 820 B5DOAB IP65 13W/830 GLFR BK 13 820 B5DOAA IP65 13W/830 GLFR WH 13 820 Dora 840 E-NR KOD W LM 7704865 B5DOAJ IP65 13W/840 GLFR AN 13 860 7704866 B5DOAH IP65 13W/840 GLFR SI 13 860 7704867 B5DOAG IP65 13W/840 GLFR BK 13 860 B5DOAF IP65 13W/840 GLFR WH 13 860 Beställ produkt

Dora Double

Dora Double är en väggarmatur för både inomhus- och utomhusanvändning. Lågbyggd rektangelformad armatur med ett klart formspråk som passar för många användningsområden. Armaturen har dubbla LED-ljuskällor som lyser uppåt och nedåt. Armaturens stomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostad glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 13 W/820–1720 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta 220 | Armaturer för proffs 2023
Dora Double 830 E-NR KOD W LM B5DOBD IP65 13W/830 GLFR AN 13 1640 B5DOBC IP65 13W/830 GLFR SI 13 1640 B5DOBB IP65 13W/830 GLFR BK 13 1640 B5DOBA IP65 13W/830 GLFR WH 13 1640 Dora Double 840 E-NR KOD W LM 7704868 B5DOBJ IP65 13W/840 GLFR AN 13 1720 7704869 B5DOBH IP65 13W/840 GLFR SI 13 1720 7704870 B5DOBG IP65 13W/840 GLFR BK 13 1720 B5DOBF IP65 13W/840 GLFR WH 13 1720 Beställ produkt

Line

Line är en väggarmatur för inomhus- och utomhusanvändning. Armaturens enkla formspråk passar särskilt väl för belysning av fasader. Mycket högklassig ytbehandling: Armaturens stomme är lackerad med polyesterlack med god beständighet mot korrosion och UV-strålning, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostat glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 3000 K 12W 600 lm, 4000 K 12W 640 lm. CRI > 80 / Ra > 80.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 221 Fasadoch nummerarmaturer
Line 830 E-NR KOD W LM 7702002 B5LIDH IP65 IK07 12W/830 GLFR AN 12 600 7702001 B5LIDG IP65 IK07 12W/830 GLFR SI 12 600 7702000 B5LIDF IP65 IK07 12W/830 GLFR BK 12 600 7701999 B5LIDE IP65 IK07 12W/830 GLFR WH 12 600 Line 840 E-NR KOD W LM 7702006 B5LNCD IP65 IK07 12W/840 GLFR AN 12 640 7702005 B5LNCC IP65 IK07 12W/840 GLFR SI 12 640 7702003 B5LNCA IP65 IK07 12W/840 GLFR WH 12 640 7702004 B5LNCB IP65 IK07 12W/840 GLFR BK 12 640 Beställ produkt

Line Double

Line Double är en väggarmatur för inomhus- och utomhusanvändning. Armaturen har fasta LED-ljuskällor som lyser uppåt och nedåt. Den avskalade formen passar stilmässigt i många användningsobjekt. Mycket högklassig ytbehandling: Armaturens stomme är lackerad med polyesterlack med god beständighet mot korrosion och UV-strålning, skruvarna är av rostfritt stål.

• Stomme av aluminium, kupa av frostat glas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel 3 x 2,5 mm2

• Monteringshöjd 0,5–4 m.

• Fast LED 3000 K 23W 1200 lm, 4000 K 23W 1300 lm. CRI > 80 / Ra > 80.

• IP65.

• IK07.

• On/off.

• Omgivningstemperatur -25 … 25 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

5 guarantee year -25 °C ta 222 | Armaturer för proffs 2023
Line Double 830 E-NR KOD W LM 7702010 B5LIDFL IP65 IK07 23W/830 GLFR AN 23 1200 7702009 B5LIDK IP65 IK07 23W/830 GLFR SI 23 1200 7702008 B5LIDJ IP65 IK07 23W/830 GLFR BK 23 1200 7702007 B5LIDI IP65 IK07 23W/830 GLFR WH 23 1200 Line Double 840 E-NR KOD W LM 7702014 B5LNDD IP65 IK07 23W/840 GLFR AN 23 1300 7702013 B5LNDC IP65 IK07 23W/840 GLFR SI 23 1300 7702012 B5LNDB IP65 IK07 23W/840 GLFR BK 23 1300 7702011 B5LNDA IP65 IK07 23W/840 GLFR WH 23 1300 Beställ produkt

Lid Big

Väggarmatur med mycket låg profil för utomhus- och inomhusanvändning. Glaskupans stöttålighet IK10. Lid-armaturens formspråk passar bl.a. i moderna utrymmen och loft-objekt. Ljuskälla fast LED, finns med två färgtemperaruter. Armaturens aluminiumstomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack. Skruvar av rostfritt stål.

• Stomme av aluminium, kupa av opalglas.

• Antracit, silver, svart och vit.

• Skyddsklass I.

• Ytmontering.

• Terminerad kabel, 3 x 1,5 mm2

• Monteringshöjd 0–3 m.

• Fast LED 13 W/360–380 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK10.

• On/off.

• Omgivningstemperatur -25 … 35 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta Armaturer för proffs 2023 | 223 Fasadoch nummerarmaturer
Lid Big 830 E-NR KOD W LM B5LDBD LID BIG 13W/830 AN 13 360 B5LDBC LID BIG 13W/830 SI 13 360 B5LDBB LID BIG 13W/830 SV 13 360 B5LDBA LID BIG 13W/830 VI 13 360 Lid Big 840 E-NR KOD W LM B5LDBJ LID BIG 13W/840 AN 13 380 B5LDBH LID BIG 13W/840 SI 13 380 B5LDBG LID BIG 13W/840 SV 13 380 B5LDBF LID BIG 13W/840 VI 13 380 Beställ produkt

Lid Mini

Väggarmatur med mycket låg profil för utomhus- och inomhusanvändning. Glaskupans stöttålighet IK10. Lid-armaturens formspråk passar bl.a. i moderna utrymmen och loft-objekt. Ljuskälla fast LED, finns med två färgtemperaruter. Armaturens aluminiumstomme är lackerad med mycket korrosions- och UV-strålningsbeständigt polyesterlack. Skruvar av rostfritt stål.

Stomme av aluminium, kupa av opalglas.

Antracit, silver, svart och vit.

Skyddsklass I.

Ytmontering, Terminerad kabel, 3 x 1,5 mm2

• Monteringshöjd 0–3 m.

• Fast LED 5 W/135–145 lm.

• Färgtemperaturer 3000 K och 4000 K. CRI > 80 / Ra > 80.

• IP65.

• IK10.

• On/off.

• Omgivningstemperatur -25 … 35 °C.

• Livslängd L70 50 000 h (Ta25°C).

• Strömkällans livslängd 50 000 h.

• AN = antracit, SI = silver, BK = svart, WH = vit.

• Projektvis tillgänglig med Corten färg.

5 guarantee year -25 °C ta 224 | Armaturer för proffs 2023
Lid Mini 830 E-NR KOD W LM B5LDAD LID MINI 5W/830 AN 5 135 B5LDAC LID MINI 5W/830 SI 5 135 B5LDAB LID MINI 5W/830 SV 5 135 B5LDAA LID MINI 5W/830 VI 5 135 Lid Mini 840 E-NR KOD W LM B5LDAJ LID MINI 5W/840 AN 5 145 B5LDAH LID MINI 5W/840 SI 5 145 B5LDAG LID MINI 5W/840 SV 5 145 B5LDAF LID MINI 5W/840 VI 5 145 Beställ produkt
Armaturer för proffs 2023 | 225 Fasadoch nummerarmaturer
Lid. Lågprofilerade Lid Mini-armaturer monteras i banvallsväggen på slänttomten. Indirekt belysning bländar inte, men hjälper till att uppfatta utrymmet.
226 | Armaturer för proffs 2023

Utomhusarmaturer

Näsby Double 228 Nora 230 Alppila Tilt 231 Alppila 232 Alppila Double 234 Alppila Double XL 235 Alppila Double XL-W 237 Sund 238 Sund Double 239 Sala Double 240 Flen Beam 241 Flen 242 Park 243 Arvika 244 Kartano Trumpet 245 Kartano Down 246 Kartano Up 247 Käpylä 249 Holm 250 Holm 3Eye 251 Armaturer för proffs 2023 | 227 Utomhusarmaturer

Näsby Double

Näsby Double är en kompakt LED-väggarmatur som passar för många byggnadsstilar. Ljuskäglorna lyser både uppåt och nedåt, så du kan använda belysningen för att framhäva fasadens väggytor och konstruktioner. Armaturen passar även för inomhusbruk, t.ex. i trapphus, receptioner och entréhallar. Du kan enkelt ändra ljusbilden genom att justera ljuskäglornas bredd. Manuell inställning av ljuskäglans spridningsvinkel 0–80°. Färgtemperatur 3000K eller 4000 K.

• Stomme av aluminium.

• Vit och antracit.

• Utanpåliggande montering i vägg.

• Fjäderbelastad snabbkopplingsplint, överkopplingsbar, 3 x 2,5 mm2. Knock-outs på alla fyra sidor för ytmonterad kabel.

• Färgtemperaturer 3 000 K eller 4 000 K. CRI > 80 / Ra > 80.

• IP54.

• Fast LED 14W / 860 lm.

• Omgivningstemperatur -20 … 25 °C.

• Livslängd L70 30 000 h (Ta25°C).

• I lager

Double

-20 °C ta
228 | Armaturer för proffs 2023
• • •
Näsby
E-NR KOD W LM 7703929 A1NBAE IP54 14W/830 WH 14 860 7703930 A1NBAF IP54 14W/830 ANT 14 860 7703931 A1NBAG IP54 14W/840 WH 14 860 7703932 A1NBAH IP54 14W/840 ANT 14 860
Armaturer för proffs 2023 | 229 Utomhusarmaturer
Näsby Double. Näsbys ljusstrålar pekar både upp och ner, vilket gör att du kan framhäva väggytor och strukturer på din byggnads fasad.

Nora

Tidlös, klassisk och elegant väggarmatur från Airam med en integrerad led på 2 x 3 W. Armaturen passar både ute och inne t ex för belysning av fasader, garage, trapphus, hall och badrum. Dold ljuskälla ger ett mjukt och bländfritt ljus som ger fin kontrast bakom varje metallband i stommen.

Stomme av aluminium, kupa av opaliserad polykarbonat (PCO).

• Färg vit och grå.

• Skyddsklass I.

• Utanpåliggande montage i vägg.

• Skruvplintar 3 x 1,5 mm2, en kabelgenomföring.

• Färgtemperatur 3 000 K. CRI > 80 / Ra > 80.

• Kapslingsklass IP54.

• Fast LED 7W 280 lm.

• Omgivningstemperatur -20 … 35 °C.

• Livslängd L70 30 000 h (Ta25°C).

-20 °C ta • • 230 | Armaturer för proffs 2023 • I lager Nora E-NR KOD W LM 7701264 A1ULNA IP54 7W PCO WH 7 280 7701265 A1ULNB IP54 7W PCO BR 7 280

Alppila Tilt

Alppila Tilt är en riktbar armatur som du kan använda för att rikta ljuset mot enskilda detaljer. Alppila-seriens klassiska design står sig över tiden. Alppila-armaturerna är utformade för belysning av fasader och terrasser. Du kan framhäva fasaden och lysa upp gångstråk intill väggen. Tack vare sitt smäckra formspråk används armaturerna även inomhus.

Armaturkropp i rostfritt stål, härdat glas.

• Borstat stål.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• LED ljuskälla PAR16 GU10 max 7W, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Alppila Tilt

E-NR KOD

4107268 A1ALAC IP44 GU10 GLC RST

-20 °C ta
Armaturer för proffs 2023 | 231 Utomhusarmaturer

Alppila

Alppila omfattar en serie väggarmaturer för GU10 LED, vars klassiska design står sig över tiden. Alppila-sortimentet utvecklades för belysning för fasader och uteplatser, men tack vare sitt smäckra formspråk används armaturerna även inomhus i t.ex. badrum och relax.

• Armaturkropp i rostfritt stål, härdat glas.

• Borstat stål.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• LED ljuskälla PAR16 GU10 max 7W, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Alppila

E-NR KOD

4107269 A1ALAA IP44 GU10 GLC RST

-20 °C ta
232 | Armaturer
proffs 2023
för
Armaturer för proffs 2023 | 233 Utomhusarmaturer
Alppila. I den klassiska Alppila-serien kan du hitta flera alternativ för att belysa gården. Alppila lämpar sig även för inomhusbruk.

• • •

Alppila Double

Alppila Double är en riktbar armatur som du kan använda för att rikta ljuset mot enskilda detaljer. Alppila-seriens klassiska design står sig över tiden. Alppila-armaturerna är utformade för belysning av fasader och terrasser. Du kan framhäva fasaden och lysa upp gångstråk intill väggen. Tack vare sitt smäckra formspråk används armaturerna även inomhus.

Armaturkropp i rostfritt stål, härdat glas.

Borstat stål; vit RAL 9010 och antracit, RAL 7016. Monteras utanpåliggande på vägg.

Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

LED ljuskälla PAR16 GU10 max 7W, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Alppila Double

E-NR KOD

7701544 A1ALWA IP44 2XGU10 GLC WH

7761535 A1ALAB IP44 2XGU10 GLC RST

7701545 A1ALWW IP44 2XGU10 GLC ANT

-20 °C ta
234 | Armaturer för proffs 2023

Alppila Double XL

Alppila Double XL, utvecklad för GU10 LED, passar perfekt som fasad- och uteplatsbelysning till större hus. Det uppoch nedåtriktade ljuset framhäver husfasaden samtidigt som det lyser upp gångstråk intill väggen. Alpilla XL är en snygg armatur i lackerat stål och med bländskydd av glas. Välj själv ljuskällans effekt, spridningsvinkel och färgtemperatur för önskad belsningseffekt.

Rostfritt stål, härdat glas.

Vit, RAL 9010 och antracit, RAL 7016.

Monteras utanpåliggande på vägg.

Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

LED ljuskälla PAR16 GU10 max 7W, medföljer ej. Kapslingsklass IP44.

Omgivningstemperatur -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Alppila Double XL

E-NR KOD

7701729 A5DAAA IP44 2XGU10 GLC WH

7701730 A5DAAB IP44 2XGU10 GLC ANT

-20 °C ta
Armaturer för proffs 2023 | 235 Utomhusarmaturer
236 | Armaturer för proffs 2023
Alppila XL-W. Transparenta accentringarna sänder elegant ljus även åt sidan.

Alppila Double XL-W

Alppila-armaturerna är tillverkade av rostfritt stål och passar utomhus för exempelvis väggbelysning. Armaturerna passar även för inomhusanvändning t.ex. i badrum. XL-W-modellen har ljusgenomsläppliga upphöjningsringar i stommen.

• Rostfritt stål, härdat glas.

• Vit, RAL 9010 och antracit, RAL 7016.

• Ytmontering i vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• LED ljuskälla PAR16 GU10 max 7W, medföljer ej.

• IP44.

• Omgivningstemperatur -20 … 25 °C enligt lamprekommendationer.

• I lager

Alppila Double XL-W

E-NR KOD

7702576 A5ABXL IP44 2XGU10 GLC WH

7702577 A5AAXL IP44 2XGU10 GLC ANT

-20 °C ta
Armaturer för proffs 2023 | 237 Utomhusarmaturer

Sund

Den tidlös väggarmaturen Sund lyser nedåt. Tack vare den kompakta storleken passar Sund i många slags utrymmen både inomhus och ute. Välj som ljuskälla en GU10-lampa med önskad färgtemperatur, effekt och ljuskägla. Med riktade lampor med smal ljuskägla kan du skapa intressanta ljusmönster.

Aluminiumstomme, kupa av härdat glas.

Vit och antracit.

Utanpåliggande montage i vägg.

Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

Kapslingsklass IP44.

• LED ljuskälla max. 7W GU10, ingår inte i förpackningen.

• Omgivningstemperatur -20 … 25 °C enligt lamprekommendationer.

• I lager

Sund

E-NR KOD

7703104 A1AUAB IP44 GU10 GLC WH

• • 238 | Armaturer för proffs 2023

7703102 A1SUAA IP44 GU10 GLC ANT

-20 °C ta

• •

Sund Double

Sund Double är en tidlös väggarmatur som lyser uppåt och nedåt. Tack vare den kompakta storleken passar Sund i många slags utrymmen både inomhus och ute. Välj som ljuskälla en GU10-lampa med önskad färgtemperatur, effekt och ljuskägla. Med riktade lampor med smal ljuskägla kan du skapa effektiva vertikala linjer och framhäva husets arkitektur.

Aluminiumstomme, kupa av härdat glas.

Vit och antracit.

Utanpåliggande montage i vägg.

Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

Kapslingsklass IP44.

• LED ljuskälla max. 2 x 7W GU10, ingår inte i förpackningen.

• Omgivningstemperatur -20 … 25 °C enligt lamprekommendationer.

• I lager

Sund Double

E-NR KOD

7703105 A1DAAB IP44 2XGU10 GLC WH

7703103 A1SUAB IP44 2XGU10 GLC ANT

-20 °C ta
Armaturer för proffs 2023 | 239 Utomhusarmaturer

Sala Double

En tunn, tidlös och diskret väggarmatur, utvecklad för GU10 LED, som ger både upp- och nedljus. Lämplig både ute och inne (IP44), t ex för belysning av fasader, korridorer, trapphus, badrum eller relaxen? Vit eller grå/antracit. Vi rekommenderar

AIRAM GU10 LED-ljuskälla i önskad färgtemperatur, spridningsvinkel och effekt.

Aluminiumstomme, kupa av glas (GLC).

Vit och grå.

Skyddsklass I.

Utanpåliggande montage i vägg, skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Lampa max. 2 x 35W GU10, ingår inte i förpackning.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 25 °C enligt ljuskällans rekommendationer.

• I lager

Sala

E-NR KOD

• • 240 | Armaturer för proffs 2023

7701266 A1ULMA IP44 2XGU10 GLC WH

7701267 A1ULMB IP44 2XGU10 GLC GR

-20 °C ta

Flen Beam

Den robusta väggarmaturen Flen Beam är perfekt för allmänbelysning av gårdsplan och terrasser. Armaturens UV-skyddade polykarbonatkupa och pulverlackerade aluminiumstomme tål påfrestningar från solljus och havsklimat utan att blekna. I serien ingår även en pollararmatur.

• Armaturkropp i aluminium, kupa i UV-skyddad polykarbonat.

• Antracit.

• Monteras utanpåliggande på vägg.

• Fast anslutningskabel 3 x 0,75 mm2. Kopplas i separat dosa.

• Färgtemperatur 3000 K. CRI > 80, RA > 80.

• IP44.

• Integrerad AC LED 13W / 1100 lm.

• Omgivningens temperaturintervall -20 … 25 °C.

• Livslängd L70 30 000 h (Ta25°C).

• I lager

Flen Beam

E-NR KOD

W LM

4126252 A1FLEB IP44 13W/830 PCC ANT 13 1100

-20 °C ta
Armaturer för proffs 2023 | 241 Utomhusarmaturer

Flen

Den bländfria väggarmaturen Flen är perfekt för stämningsbelysning av gårdsplan och terrasser. Armaturen lyser i fyra riktningar och skapar ett vackert ljusmönster på den belysta ytan. Armaturens UV-skyddade polykarbonatkupa och pulverlackerade aluminiumstomme tål påfrestningar från solljus och havsklimat utan att blekna. I serien ingår även en pollararmatur.

Armaturkropp i aluminium, kupa i UV-skyddad, opaliserad polykarbonat.

• Antracit.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Färgtemperatur 3000 K. CRI > 80, RA > 80.

• IP44.

• Integrerad AC LED 13W / 1100 lm.

• Omgivningens temperaturintervall -20 … 25 °C.

• Livslängd L70 30 000 h (Ta25°C).

• I lager Flen

E-NR KOD W LM 4126251 A1FLEA IP44 13W/830 PCO ANT 13 1100

• 242 | Armaturer för proffs 2023

-20 °C ta

Park är en serie stilrena och eleganta gårdsarmaturer som passar in i den moderna nordiska villamiljön. Stållamellerna i kupan motverkar bländning och ger liv åt det avskalade formspråket. Utvidga gårdsbelysningen till en sammanhållen, snygg helhet tillsammans med Park-seriens pollararmaturer. Du kan påverka stämningen och ljuseffekten väsentligt genom valet av lampa.

Armaturkropp i stål, kupa polykarbonat.

Borstat stål och grå.

Monteras utanpåliggande på vägg.

Skruvplintar 3 x 2,5 mm², en kabelgenomföring.

LED lampa max. 10,5W A60 E27, ingår inte i förpackningen.

Kapslingsklass IP44.

Omgivningens temperaturintervall -20 °C – +25 °C enligt ljuskällans rekommendationer.

-20 °C ta • • Armaturer för proffs 2023 | 243 Utomhusarmaturer
Park
• I lager
Park E-NR KOD 7747902 A1PUBA IP44 E27 PCC GR 7701503 A1PUAA IP44 E27 PCC RST Park NO. CODE 4116103 A1PUBA IP44 E27 PCC GR 4546530 A5PARA IP44 E27 PCC RST 4107283 A1PUAA IP44 E27 PCC RST.

Arvika

Traditionell väggarmatur, vanligt benämnd som stallampa eller stallykta. Utmärkt för belysning av just stall, garage eller vart som helst där en rundstrålande armatur behövs. Modellen passar ihop med Kartano-serien. Armaturkropp i stål och kupa i klart bubbelglas. Vit eller svart. Vi rekommenderar AIRAM E27

LED-ljuskällor i önskad färgtemperatur och effekt. Finns även vinteroptimerade ljuskällor! (Max 60 W)

Stomme av stål, kupa av klart bubbelglas.

Vit och svart.

Utanpåliggande montage i vägg.

Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

Lampa max. 60W E27, ingår inte i förpackningen.

Kapslingsklass IP44.

Omgivningstemperatur -20 … 35 °C enligt lamprekommendationer.

• I lager

Arvika

E-NR KOD

• • 244 | Armaturer för proffs 2023

7701734 A1ARAA ARVIKA IP44 E27 MAX 60W VI

7701733 A1ARBA ARVIKA IP44 E27 MAX 60W SV

-20 °C ta

• •

Kartano Trumpet

Väggarmaturen Kartano Trumpet är en avskalad version av den gammaldags lyktarmaturen. Ljuskällan är tydligt synlig inuti armaturen, så valet av ljuskälla har stor betydelse för belysningens stämning och effekt. Vår populära Kartanoserie bildar en harmonisk helhet för belysning av tomten. Den klassiska trumpetarmaturens formspråk och material håller för tidens tand. Komplettera belysningen med seriens Trumpet-stolparmaturer.

• Armaturkropp i aluminium, kupa polykarbonat.

• Vit och svart.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Led ljuskälla max. 11W A60 E27, medföljer ej. Kapslingsklass IP44.

Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

-20 °C ta
Armaturer för proffs 2023 | 245 Utomhusarmaturer
E-NR KOD 7702308 A1KAAN IP44 E27 PCC WH 7702307 A1KABM IP44 E27 PCC BK
Kartano Trumpet

• •

Kartano Down

Kartano Down väggarmaturer passar i en traditionell småhusmiljö. Formen på de gammaldags lyktarmaturerna skapar en tidlös känsla. Armaturerna har en lamphållare av porslin och fasettslipade glas. I Down-modellerna är ljuskällan riktad nedåt. Vår populära Kartano-serie bildar en enhetlig belysningslösning. Välj en väggarmatur som passar husets stil och komplettera belysningen med seriens pollare och stolparmaturer.

• Armaturkropp i aluminium, fasettslipade glas, lamphållare av porslin.

• Vit och svart.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Led ljuskälla max. 11W A60 E27, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

-20 °C ta
246 | Armaturer för proffs 2023
E-NR KOD 7702298 A1KAAD IP44 E27 GLC WH 7702297 A1KABC IP44 E27 GLC BK
Kartano Down

• •

Kartano Up

Med den populära armaturserien Kartano Up kan du planera en harmonisk, klassisk helhet på din tomt. Det traditionella formspråket och materialen håller för tidens tand. Välj en väggarmatur som passar husets stil och komplettera belysningen med seriens pollare och stolparmaturer.

• Armaturkropp i aluminium, fasettslipade glas, lamphållare av porslin.

• Vit och svart.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring.

• Led ljuskälla max. 11W A60 E27, medföljer ej.

• Kapslingsklass IP44.

• Omgivningstemperatur -20 … 35 °C, enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

Kartano Up

E-NR KOD

7702296 A1KAAB IP44 E27 GLC WH

7702295 A1KABA IP44 E27 GLC BK

-20 °C ta
Armaturer för proffs 2023 | 247 Utomhusarmaturer

Käpylä. De klassiska Käpylä-lamporna lämpar sig lika bra för gården till ett modernt stenhus som för gården till ett frontlinjemanshus som håller på att renoveras. Komplettera helheten med Käpylä pollare.

248 | Armaturer för proffs 2023

Käpylä

Klassiskt tidlösa armaturserien Käpylä är ett vanligt inslag i vår nordiska arkitektur, speciellt vid sommarstugor och fritidshus. Finns i tre olika färgalternativ: rostfritt stål, vit och svart. Ljuskällan skyddas av en glaskupa som låter ljuset spridas obehindrat, både uppåt och nedåt mellan armaturens färgmatchade lameller av stål. Genom valet av ljuskälla kan du styra stämningen och ljuseffekten. Önskas mer ljus i trädgården eller längst uppfarten? Käpylä finns även som matchande pollararmatur. E27 sockel, max 60 W. Ljuskälla medföljer ej.

• Armaturkropp i stål, klarglas.

• Färger på stommen: Stål; vit, RAL 9010 och svart, RA L9011.

• Monteras utanpåliggande på vägg.

• Skruvplintar 3 x 2,5 mm2, en kabelgenomföring, ej kedjekopplingsbar.

• LED ljuskälla E27 max 7W, medföljer ej.

• Kapslingsklass IP44.

• Omgivningens temperaturintervall -20 … 25 °C enligt ljuskällans rekommendationer.

• Rekommenderade ljuskällor: Airam Frost led.

• I lager

Käpylä

E-NR KOD

7701766 A1UAAB IP44 E27 GLC RST

7701767 A1UAAC IP44 E27 GLC WH

7701765 A1UAAA IP44 E27 GLC BK

-20 °C ta
Armaturer för proffs 2023 | 249 Utomhusarmaturer

Holm

Holm är en infälld terrassarmatur som passar utomhus på villaterrassen eller vid entrén. Med Holm-armaturerna skapar du effektfulla accenter även inomhus. Armaturen håller att gå på. Dammtät och stänktät stomme. Välj en GU10-lampa med önskad färgtemperatur och ljuskägla.

• Stomme av aluminium, dekorram av rostfritt stål

• Kupa av matt glas.

• Kan kedjekopplas 3 x 2,5 mm2

• Skyddsklass IP65.

• IK03.

• LED ljuskälla PAR16 GU10, max 7W, medföljer ej.

• Omgivningstemperatur -25 … 25 °C, enligt ljuskällans rekommendationer.

• I lager

Holm

E-NR KOD

• 250 | Armaturer för proffs 2023

4510237 A5TEVA IP65 GU10 GLFR RST

-20 °C ta

Holm 3Eye

Holm Eye är en infälld terrassarmatur som lyser upp i sidled, lämplig för utomhusbruk på uteplatsen eller vid entrén. Med Holm Eye-armaturerna skapar du effektfulla accenter även inomhus. Armaturen håller att gå på. Dammtät och stänktät stomme. Välj en GU10-lampa med önskad färgtemperatur och ljuskägla.

Stomme av aluminium, dekorram av rostfritt stål

• Kupa av matt glas.

• Ljusavskärmare av aluminium.

• Kan kedjekopplas 3 x 2,5 mm2

• Skyddsklass IP65.

• IK03.

• LED ljuskälla PAR16 GU10, max 7W, medföljer ej.

• Omgivningstemperatur -25 … 25 °C, enligt ljuskällans rekommendationer.

• I lager

Holm 3Eye

E-NR KOD

4510253 A5TEVB IP65 GU10 GLFR ANT

-20 °C ta
Armaturer för proffs 2023 | 251 Utomhusarmaturer
www.airam.fi/se © Airam AB Med reservation för tryckfel och justeringar i beskrivningar och specifikationer. 9750282 • 03/2023 • 1000
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
