ÉDITO
La crise, la crise, la crise
Ce mot résonne partout dans le milieu suisse de la cotraitance horlogère en particulier et de l’industrie micromécanique en général. Si on combine après ce terme avec Trump, guerre tarifaire et incertitudes, on tombe sur un numéro light de L’Horloger Suisse… Aucune importance, l’équipe de l’agence CRP qui publie avec passion depuis 2022 Le MicroMécanicien, L’Horloger Suisse et L’Année du Décolletage – ce dernier pour le compte de l’AFDT – serre les dents. Tout le monde sait que ce ralentissement du marché est avant tout passager et que l’industrie a déjà traversé plusieurs crises. Nous résisterons pour attendre l’éclaircie prévue pour déjà fin juin cette année. Et même une trajectoire de baisse qui devrait s’invertir début 2026 comme le rapporte par Stéphane Gachet du journal Le Temps. On y compte. Courage !
Michele Caracciolo di Brienza Directeur de la publication
DECIDEUR 18
Le MicroMécanicien N° 21
Juin-Juillet 2025
Revue spécialisée suisse
Parutions
5x par année
Tirage
3'000 exemplaires
Editeur
Agence CRP Sàrl
55, route de Florissant
1206 Genève
T. +41 22 347 25 96 mcb@agencecrp.ch
Directeur de la publication : Michele Caracciolo di Brienza (Registre Professionnel Impressum n. 10987)
Contributeurs :
Charles Decour
Kristell Moullec
Patrick Di Lenardo
Pierre-Yves Kohler
Directrice commerciale
Lila Maalem
lila@agencecrp.ch
T. : +41 78 310 76 96
Abonnements
50.- CHF par année en Suisse
70.- € par année en Europe
Directrice artistique
Anne-Cécile Corminboeuf
Graphiste
Laurent Haoua
Imprimé en Suisse
ISSN 2813-4028
L’IA industrielle
Avec 12,2% de ses revenus, l'allemand SICK, figure de proue des fournisseurs mondiaux de solutions basées sur des capteurs pour les applications industrielles, investit massivement dans la R&D. Dans sa stratégie, figure des acquisitions dans la technologie de détection logicielle et basée sur l’IA. L'intégration de l'intelligence artificielle industrielle avec des systèmes de capteurs crée des avantages significatifs pour les entreprises industrielles, en augmentant leur productivité et leur efficacité.
En 2024, SICK a intégré une intelligence artificielle à ses caméras avec le capteur Inspector 83x conçu pour un contrôle de qualité simple et efficace, déclare Mats Gökstorp.
Transfert de connaissances comme valeur ajoutée.
EPHJ à guichets fermés
Plus de 770 exposants sont attendus à l’édition 2025, qui s’annonce prometteuse malgré les incertitudes conjoncturelles actuelles. « Dans le contexte actuel, il est fondamental de se montrer, d’entretenir son réseau, de présenter ses compétences et innovations. C’est la meilleure manière d’anticiper la reprise », souligne Alexandre Catton, directeur du Salon EPHJ. De nombreuses entreprises réservent leurs innovations à l’ouverture de cet événement. A cet égard, l’édition 2025 promet d’être remarquablement innovante !
Les exposants proposent des solutions transversales, issues de la haute précision, applicables à la Medtech ou aux microsystèmes industriels.
Sous un même toit
Le nouveau salon professionnel PARTS FINISHING se tiendra les 12 et 13 novembre 2025. Adapté aux exigences en évolution de l’industrie de production, il présentera des solutions pour les étapes de fabrication de l’ébarbage, du nettoyage des composants et de la finition des surfaces sous un même toit au centre des expositions de Karlsruhe, Allemagne. Les présentations des exposants seront complétées par le transfert de connaissances du forum professionnel de ce salon, qui se tiendra durant ces deux jours du salon.
www.parts-finishing.de
Bientôt, des montres atomiques aux poignets ?
innovations
Début avril, des scientifiques chinois ont présenté leurs puces laser compactes de nouvelle génération pour horloge atomique au 50e Salon international des inventions à Genève. Zoom sur l’avancée inexorable de l’ère quantique.
Texte et photos : Anna Aznaour
Imaginer un monde où l’heure ne serait pas unifiée. Un cauchemar pour les uns et une aubaine pour les autres. Surtout dans le secteur de la Bourse. Ici, un retard d’information de quelques millièmes de seconde sur des actions qui montent ou qui baissent peut avoir un effet de tsunami sur l’économie mondiale. Idem quant aux grandes industries, dépendantes de plus en plus, de la programmation numérique et de l’intelligence artificielle. Sans oublier le chronométrage dans le ciel et au large terrestre via la 5G. L’horloge atomique est la panacée contre l’imprécision, devenue quasi fatale à notre époque hyperconnectée. À l'Université de Pékin, on travaille à son éradication depuis 1960.
Genève, une adresse de choix
Sous la direction et dans l’équipe de l’illustre professeur Jingbiao Chen, le doctorant Jie Miao a réussi à miniaturiser un laser semi-conducteur traditionnel en réduisant son volume de près de 1'000 fois. Le tout, en maintenant d'excellentes performances spectrales et une stabilité de fréquence qui assurent une précision de synchronisation dont le risque d’erreur est de moins d’une seconde sur 10'000 ans. Cela garantit à l’horloge optique miniature une précision de moins d'une seconde sur un million d'années. « Pourquoi ne pas transposer nos recherches dans une montre portable ? » a été l’idée de départ de ces scientifiques, venus à Genève. Dès lors, ils se sont attelés au défi de miniaturiser les horloges atomiques à la taille
d'un cadran pour en faire, prochainement, une montre atomique optique quantique. Et pour présenter leur innovation révolutionnaire, ils ont choisi la Cité de Calvin, réputée pour être le centre mondial de la haute horlogerie ! Actuellement, ces puces laser sont utilisées avec succès par le géant Huawei et plusieurs instituts de recherche scientifique en Chine. L’équipe du professeur Jingbiao Chen compte développer des montres-bracelets haut de gamme ou des produits grand public similaires basés sur la technologie laser miniature d'ici 3 à 5 ans.
Polyvalence d’usage
En attendant la possibilité d’habiller nos poignets de leur mini chef-d’œuvre de précision, l’équipe présente au salon genevois cible plusieurs marchés. Parmi eux, les secteurs professionnels exigeant une synchronisation de haute précision, tels que les laboratoires scientifiques, les fabricants de systèmes de navigation et d’appareils de communication 5G/6G. Sans oublier les organisations de l’aérospatiale et de la défense, qui ont besoin d’horloges atomiques extrêmement stables et compactes pour le chronométrage. Et finalement, les applications grand public, notamment la conduite autonome, les smartphones, les montres connectées et les terminaux IoT (Internet des objets). Ces appareils du quotidien dépendent de plus en plus d’une synchronisation horaire précise, que leur « laser à pouce » promet de garantir. ■
TRAUB TNL20 est idéale pour les pièces de complexité moyenne et élevée
Avantage décisif
INDEX y a également présenté son tour à poupée mobile TRAUB TNL20. La machine est idéale pour les pièces de complexité moyenne et élevée, à partir de barres ou avec une cellule robot intégrée. Ce tour offre un avantage décisif en matière de productivité grâce à son extraordinaire dynamique et à la possibilité d'utiliser jusqu'à quatre outils simultanément dans sa configuration maximale. Le concept sans hydraulique, qui favorise la stabilité thermique, contribue entre autres à la grande précision.
Manière modulaire
La TRAUB TNL20 est conçue de manière modulaire. Elle est disponible dans plusieurs variantes, en fonction du nombre d'axes linéaires et de l'équipement avec un axe B. Pour la fabrication automatisée de sections de sciage ou de pièces préusinées ainsi que pour le retrait des pièces, INDEX propose en complément la cellule robotisée iXcenter.
En plus de la présentation des machines, tous les visiteurs ont pu s'entretenir avec les experts d’INDEX pour s'informer sur les technologies, l'automatisation, la numérisation, l'approvisionnement et le Refit. ■
Multibroche INDEX MS24-6 pour une productivité d’usinage élevée
TRAUB TNL 20 zone de travail compacte avec axe B dans la tourelle supérieure
La quête perpétuelle de l’excellence !
outils de coupe
Louis Bélet, du nom de son fondateur, est une maison familiale spécialisée dans la fabrication d’outils de coupe dans l’horlogerie, le médical et la micromécanique.
Sa mission est simple, répondre à la frustration des utilisateurs qui ne trouvent pas les outils à la hauteur de leurs exigences dans leur activité d’usinage. L’héritage et le savoir-faire unique, riche de plus de 75 années d’expertise, ne laissent pas de place au hasard dans la réalisation de chaque outil qui sort des ateliers de Porrentruy et de Vendlincourt. Pionnière dans le secteur de la recherche, son département R&D explique en partie le succès de la maison Bélet et s’adapte continuellement aux besoins toujours plus pointus des clients.
Plaquettes de tournage sur mesure
L’année 2025 mettra les projecteurs sur la gamme des outils en diamant polycristallin (PCD). Idéal pour l’usinage des matériaux non ferreux, le PCD offre une solution hautement durable et performante dans les matières non ferreuse. En complément de notre offre de fraises en bout et forets PCD monobloc, Louis Bélet propose également des plaquettes de tournage sur mesure intégrant un brise-copeaux, disponibles pour tous les types de plaquettes du marché. L’ajout d’un brise-copeaux offre des avantages indéniables, les copeaux sont contrôlés, courts, et tombent proprement dans leur bac sans endommager la pièce à usiner. Terminé les longs copeaux enchevêtrés !
S’affranchir des limites
En plus de réussir l’exploit d’être parfaitement alignée sur les besoins des clients et d’offrir une qualité exclusive, ses équipes anticipent l’avenir en s’affranchissant des limites. Leur dernier exploit en date ? Le premier lancement mondial de la première fraise en bout entièrement générée par l’intelligence artificielle. Au-delà du produit, Louis Bélet place sa culture d’entreprise et ses ambitions de progrès social et environnemental en haut de sa liste de priorités grâce à ses engagements en faveur de ses 180 collaborateurs et de nombreuses associations locales. La quête de l’excellence, leitmotiv de ses débuts, se reflète alors à chaque manifestation de la marque. ■
Partenaire pour l’innovation, l’efficacité et la digitalisation
outils de coupe
Brütsch/Rüegger Tools, leader des outils en Suisse depuis près de 150 ans, allie tradition et innovation. Avec plus de 300 000 articles, dont ses marques FUTURO et NERIOX, et un centre logistique moderne permettant des livraisons dès le lendemain, l’entreprise offre des solutions sur mesure pour toutes les industries.
Hive Inventory – Gestion automatisée du matériel grâce à des armoires de stockage connectées à l’application.
Brütsch/Rüegger Tools accompagne entre autres la digitalisation et le lean management
Hive Quality Control – Optimisation de la qualité de fabrication par la collecte de vos données de mesure via l’application.
Outre une fourniture fiable d’outils, Brütsch/ Rüegger Tools accompagne l’optimisation des processus, la digitalisation et le lean management. Avec son expertise en usinage, assemblage et métrologie, elle propose des conseils pratiques. Grâce à des technologies comme le système IIoT Jellix et la Hive Digital Suite, l’entreprise se positionne comme un acteur clé de la digitalisation
La Hive Digital Suite : des processus optimisés
La Hive Digital Suite restructure les données de production pour plus d’efficacité. Elle réduit les temps d’arrêt jusqu’à 25 % et augmente la capacité de production de 15 % grâce à ses quatre modules :
• Shopfloor : Transparence pour plus de productivité.
• Quality Control : Centralisation des données de mesure.
• Inventory : Réduction des coûts d’outillage.
• Hive Connect : Digitalisation des outils de mesure.
Digitalisation et « Closed Loop »
Grâce au Closed Loop Manufacturing (CLM), les processus linéaires deviennent des cycles auto-régulés, augmentant efficacité et durabilité tout en réduisant les rebuts. Le CLM utilise l’IoT, l’IA et le Big Data pour automatiser, analyser et optimiser.
Même les petites entreprises peuvent bénéficier d’une digitalisation progressive et d’outils standard évolutifs. Les avantages : mise en train plus rapides, moins de rebuts, et des performances qualité améliorées de 50 %.
Brütsch/Rüegger Tools soutient toutes les entreprises dans l’exploitation de ces technologies. ■
Hive Shopfloor – Optimisation de la productivité en exploitant les données de fabrication de vos machines.
FINEBORINGHEADS
« Atokalpa offre des solutions sur mesure en matière de Conception, d'Analyses et de R&D », précise son CEO, Sébastien Jeanneret.
Il dérègle les mouvements des montres mécaniques et dégrade leur précision. Le magnétisme est un véritable fléau pour l’horlogerie. Provoqué par les nombreux équipements électriques de la vie moderne (smartphones, aimants, moteurs, etc.) ce magnétisme touche avant tout le spiral, les éléments de l’échappement, les axes et rouages en acier d’un mouvement. Justement, ces composants sont la spécialité d’atokalpa à Alle (JU). L’entreprise fabrique des pièces décolletées, des rouages, mais également et surtout des oscillateurs complets, soit le balancier muni de son spiral, le tout entièrement façonné à l’interne.
Des spiraux amagnétiques
Le fabricant a désormais fait de l’amagnétisme une priorité. « Après plusieurs années de recherche, nous avons mis au point de nouveaux spiraux amagnétiques qui sont actuellement en test, dans notre propre laboratoire mais également chez certains de nos clients », explique Sébastien Jeanneret, CEO de l’entreprise. Ces spiraux sont fabriqués dans des alliages spéciaux à base de niobium, combiné avec du titane ou du zirconium. Le département de recherche et développement interne a ainsi sélectionné des matériaux qui résistent aux champs magnétiques tout en conservant les qualités mécaniques de spiraux traditionnels à base de ferronickel. Une techno-
ATOKAL… QUOI ?
Le nom de l’entreprise vient du mariage de deux mots bien différents. La racine ato (en réalité atto) est le préfixe qui divise par 1018 l'unité devant laquelle il est placé (par ex. attoseconde). Quant à Kalpa, il s’agit d’une unité de temps dans la cosmologie bouddhiste qui correspond à la durée d'un jour de vie du dieu Brahma, soit 4,32 milliards d'années humaines ! Ainsi, le nom de l’entreprise la situe aux deux extrêmes du temps qui passe.
Grâce à une quête d'innovation continue, atokalpa a déjà solidement consolidé sa réputation dans le domaine.
ELWIN, LE DÉPARTEMENT DÉCOLLETAGE
Installée dans ses propres locaux à Belprahon (BE), cette succursale est plus précisément le département décolletage d’atokalpa, entièrement réuni depuis quinze ans avec cette dernière, sous l’enseigne SFF Composants Horlogers SA. Elwin compte une trentaine de personnes, essentiellement des décolleteurs et des contrôleuses. Les deux entités emploient au total, environ 180 personnes.
logie de ressort spiral à base de silicium est également expérimentée à l’interne, ce à la demande d’autres clients.
« A terme, ces nouveaux développements pourront remplacer les spiraux classiques et nous permettre de remporter de nouveaux marchés », remarque encore Sébastien Jeanneret, car la volonté de l’entreprise est claire : elle veut encore renforcer sa position et devenir la plateforme ouverte et incontournable pour fournir en produits fonctionnels complets les grandes manufactures mais également tous les autres acteurs de la haute horlogerie suisse.
Position de leader
En privilégiant une constante recherche d’innovation, l’entreprise a déjà bien assis sa réputation dans le secteur. Elle se distingue particulièrement par son expertise dans les composants essentiels à la mécanique horlogère de haute précision, notamment l’échappement à ancre. Atokalpa se positionne comme un leader dans ces technologies avancées, tout en poursuivant l’élargissement de sa gamme de composants ayant trait à des nouvelles fonctions horlogères, comme les inverseurs, les embrayages ou les mobiles chrono micro-couple. Les ateliers atokalpa produisent également d’autres composants horlogers, tels que des rouages de toutes sortes ainsi que des pièces décolletées dans sa société sœur (voir encadré à gauche). Employant environ 160 personnes à Alle, atokalpa fait partie du pôle horloger de la Fondation de famille Sandoz, qui en est le principal actionnaire depuis le rachat en 2001. Ainsi, la manufacture Vaucher et les montres Parmigiani, également membre de la Fondation, sont les clients premiers de l’entreprise. Actionnaires minoritaires, Patek Philippe et Chopard sont également clients, aux côtés d’une soixantaine d’autres marques ou manufactures, à grande majorité situées dans le secteur de la haute horlogerie. Comme le relève encore Sébastien Jeanneret, « nous travaillons en tant que sous-traitants mais nous proposons également des solutions personnalisées à travers nos services de Conception & Analyses et de R&D. Nous sommes ainsi en mesure d’accompagner nos clients dans les développements de leurs mouvements en adaptant nos productions à leurs besoins précis ». ■
EPHJ NEWS
Compact
EMISSA SA lance son nouveau centre d’usinage : Pre ciMill. Cette machine représente un concentré de technologies parfaitement adapté aux applications de pointe telles que l’horlogerie, la micromécanique, la connectique et le medtech. Avec moins de 2.25 m au sol, PreciMill est l’un des centres d’usinage les plus compacts de sa catégorie. Il est doté de technologies avancées pour une grande efficacité de production dont une structure mécanique optimisée avec une masse statique permettant d’avoir une base robuste.
Sa broche haute fréquence dotée d’un porte outil HSK-E25 atteint 50’000 t/min.
Pièces en verres microscopiques
Micromachine
Precitrame, expert en machines de transfert CNC haute précision, élargit son éventail de produits en introduisant un concept d'usinage innovant grâce aux microcentres d'usinage K5. Ainsi, l’entreprise comble les attentes des prototypistes avec ces micromachines adaptées à la production de quelques pièces par lot. Conçue pour l’usinage de composants de haute précision, la K5 se présente sous différentes configurations, dont des versions 4 et 5 axes. Elle s’adapte aux exigences de la medtech. Aussi bien pour l’usinage d’implants dentaires que des micro-instruments chirurgicaux, la K5 garantit une qualité d’usinage supérieure.
Femtoprint exploite une technologie laser rapide et précise permettant de produire des structures en verre complexes et minuscules. L’entreprise suisse propose des solutions sur mesure pour développer des dispositifs médicaux plus petits, plus intelligents et plus performants. La technologie de Femtoprint favorise des avancées dans un large éventail d’applications médicales miniaturisées à l’instar des dispositifs microfluidiques. Les puces en verre de Femtoprint permettent un contrôle précis des fluides à l’échelle microscopique, ce qui les rend adaptées aux applications telles que le diagnostic au chevet du patient.
Instrument ophtalmologique (SPOT-RVC) fabriqué à l’aide de la plate-forme de Femtoprint.
© Femtoprint
FLUIDLYNX
AUTOMATED FLUID MANAGEMENT
Visitez-nous au stand N31
DESIGNER
3D modelling Software
ALPHACAM
CAD / CAM Software
NCSIMUL
CNC Simulation Software
MW-DNC
Transfert and management
MW Programmation SA 2735 Malleray sales@mwprog.ch www.mwprog.ch
Ce système numérique de gestion des fluides surveille de manière fiable et pilote automatiquement la distribution de lubrifiants réfrigérants miscibles à l’eau.
l Système de mesure entièrement automatique fonctionnant 24/7
l Convient pour les systèmes individuels et les systèmes centralisés
l Monitorage en ligne de la concentration, de la valeur pH, de la conductivité électrique et de la température
STAY COOL 24/7
L’IA en renfort
Codatic a développé Watch512, une interface innovante qui utilise un algorithme combinant plusieurs intelligences artificielles pour créer rapidement et intuitivement des images de montres et de prototypes. Cette interface peut être personnalisée pour chaque marque, en incorporant l'ADN, les codes esthétiques et les designs, permettant la matérialisation des idées et facilitant l'échange d'idées entre les différentes parties prenantes dans la création de nouvelles collections.
Pôle Medtech en expansion
En 2018, un quart des exposants de l'EPHJ œuvraient dans le domaine médical, chiffre qui s’est multiplié par deux en 2025. Ces 400 sociétés, représentant environ 50% des exposants, illustrent le basculement de ce salon vers une ouverture en faveur du secteur de la medtech.
Watch512 offre une précision et une qualité de résultat uniques.
Laiton sans plomb
Dixi Polytool innove avec sa nouvelle série de forets Dixi 1137 Drycut 5D et 8D, développée spécifiquement pour l’usinage du laiton sans plomb. Les résultats d’essais montrent une réduction des efforts de coupe de plus de 30 % et une usure négligeable après 900 trous dans un laiton CuZn37 de 170Hv. La qualité des sorties de trous est supérieure à celle des forets conventionnels, sans bavures et aucun collage. Cette innovation est importante car les directives européennes REACH menacent l’utilisation du plomb dans les alliages de laiton, en particulier dans le secteur de la bijouterie et de la joaillerie.
Tout-en-un
MULTISHIFT® est un système tout-en-un de la société ACSYS, conçu pour l'automatisation, la précision et l'efficacité dans le traitement laser. Il est adapté à l'usinage laser, combinant la robotique avec un traitement entièrement automatique. Le système peut accueillir jusqu'à 20 palettes de pièces, qui sont ensuite traitées avec précision grâce à des systèmes de caméra haute résolution et à la reconnaissance optique des pièces.
Concurrence accrue
Selon le dernier rapport de la Fédération de l’Industrie horlogère suisse, nos exportations horlogères ont enregistré une baisse de 2,8% par rapport à 2023, atteignant un total de 26 milliards de francs. Cette tendance s’est maintenue sur l’ensemble de l’année. Elle fait suite à trois années de croissance soutenue et témoigne d’un tassement conjoncturel de la demande pour les biens personnels de luxe. Elle illustre également une concurrence accrue dans les segments d’entrée et de milieu de gamme.
Bruker Alicona plus précis
La machine de mesure optique tridimensionnelle la plus précise de sa catégorie, la nouvelle µCMM Alicona, est basée sur la technologie de Variation Focale. Elle fournit tous les bénéfices de cette technologie optique, notamment pour des mesures haute résolution sur des composants à flancs abrupts et à réflectivité élevée. Grâce à son insensibilité aux vibrations, elle permet des acquisitions avec une densité élevée de points de mesure. Elle offre aux opérateurs la possibilité d'effectuer des mesures dimensionnelles, de position, de forme et de rugosité entièrement automatisées sur leurs pièces. ■
SOLUTIONS FLEXIBLES ET ÉCORESPONSABLES
K5 -4 / K5 -4W / K5 -5
• Fraisage UGV 4 ou 5 axes pour pièces inscrites dans un cube de 50 mm de côté
• Changeur d’outils automatique jusqu’à 50 positions
• Broche d’usinage à fourreau 60’000 tr/min
• Répétabilité de positionnement inférieure à 1 μm
• Axe C pour opérations de tournage jusqu’à 5’500 tr/min
• Nouvelle IHM «Precitrame Machine Manager»
• 90% d’énergie économisée et 1 m² suffisent
• Charge automatique en option 03-06.06.2025
Retrouvez-nous ! Precitrame
AGENCE CRP
RELATIONS PUBLIQUES
La réputation n’est qu’une chose vaine lorsqu’elle n’est pas établie sur la vérité. ”
Citation de Saint Vincent de Paul ; Maximes spirituelles (posthume, 1576)
AGENCE CRP Sàrl
Relations médias en Suisse Bureau de presse externalisé
55, route de Florissant CH 1206 - Genève
Tel. : +41 22 347 25 96
mcb@agencecrp.ch www.agencecrp.ch
B73 STAND
LASER CHEVAL, Groupe LASEA
Laser de haute précision : l’avenir
de vos productions
publi-info
Laser Cheval a conçu une machine de micro-usinage laser, la QUARTZ-GEODE qui s’inscrit parfaitement dans le domaine des micro-machines avec des innovations de taille : simplicité d’utilisation, capacité d’usinage accrue, haute précision, le tout sur une surface au sol très restreinte.
Pourquoi choisir la machine QUARTZ ?
C’est une machine modulaire qui peut être configurée pour des opérations de soudage ou de marquage avec des sources laser transportées par fibre optique, ou par impulsions ultra courtes (femtoseconde) avec un transport du faisceau laser par réflexion sur des miroirs de renvoi.
Laser Cheval offre une réponse technologique à ses clients qui ne veulent pas faire de compromis, c’est-à-dire ne pas à devoir choisir entre la capacité machine, la précision d’usinage et la possibilité d’évolution technique
La machine dispose d’un axe Z et en option d’une table XY 200x200 mm pour faciliter le travail des pièces positionnées en plateaux.
A noter que l’ensemble des logiciels de pilotage, très accessibles pour l’utilisateur sont des outils propriétaires conçus par les développeurs de Laser Cheval, avec la possibilité de versions spécifique selon le besoin du client.
Micro-usinage 3D sur une micro-machine
Un travail sur l’architecture de la machine Quartz a été effectué pour intégrer un 3ème axe optique (Z optique) couplé à une tête scanner : le micro-usinage 3D est désormais disponible
Il restera à l’utilisateur d’ajuster la focalisation sur des pièces de formes et obtenir une qualité d’usinage optimale sur le relief de sa pièce.
QUARTZ-GEODE de Laser Cheval, une machine de micro-usinage laser.
La machine Quartz-Géode se distingue par son autonomie, sa flexibilité dans la gestion des références de pièces et l'utilisation d'un seul logiciel pour l'ensemble
Le type de module Z optique dépend de la source laser qui y est associée, et aujourd’hui le Quartz est capable d’intégrer cette option pour tous les lasers jusqu’à 80W, y compris pour les sources laser femtoseconde sans changer l’encombrement global de la machine.
Le palettiseur GEODE, une option sur-mesure
Quoi de plus rassurant pour un client de faire l’acquisition d’une machine laser et d’envisager, d’acquérir à tout moment un système de palettisation, selon l’évolution de sa production.
C’est toujours dans cet esprit d’anticiper le besoin du client que les équipes BE de Laser Cheval ont conçu le Géode, un palettiseur de grande capacité étonnement compact, vu sa flexibilité et l’intelligence de son système. Il a été reçu pour gérer les diverses références de pièces chargées et un bras robotisé assure le transfert des plateaux.
Plusieurs machines Quartz-Géode sont désormais implantées chez certains clients Laser Cheval, avec un retour très positif sur son autonomie (jusqu’à 60 heures de production), sa flexibilité dans la gestion des références de pièces et l’utilisation d’un seul et même logiciel pour le combiné.
Des machines d’exception à découvrir au salon EPHJ
Le groupe LASEA et sa filiale Laser Cheval seront présentes sur le salon EPHJ.
La LS4-P, machine industrielle autonome, de haute précision et dédiée au micro-usinage de flancs droits et à la décoration horlogère sera exposée sur le stand tout comme la Quartz-Géode. Des machines d’exception pour l’avenir de vos productions. ■
www.lasercheval.fr www.lasea.com
La
90 ans dédiés à l’excellence horlogère
entreprise
Installée au cœur du Jura bernois, CAPSA est devenue une valeur sûre de la sous-traitance horlogère et une référence 100% Swiss
Made dans le domaine de l’usinage, l’assemblage et la finition de composants métalliques pour l’horlogerie. Elle célébre ses 90 ans cette année, un jubilé incarne un savoir-faire industriel exceptionnel et une croissance continue.

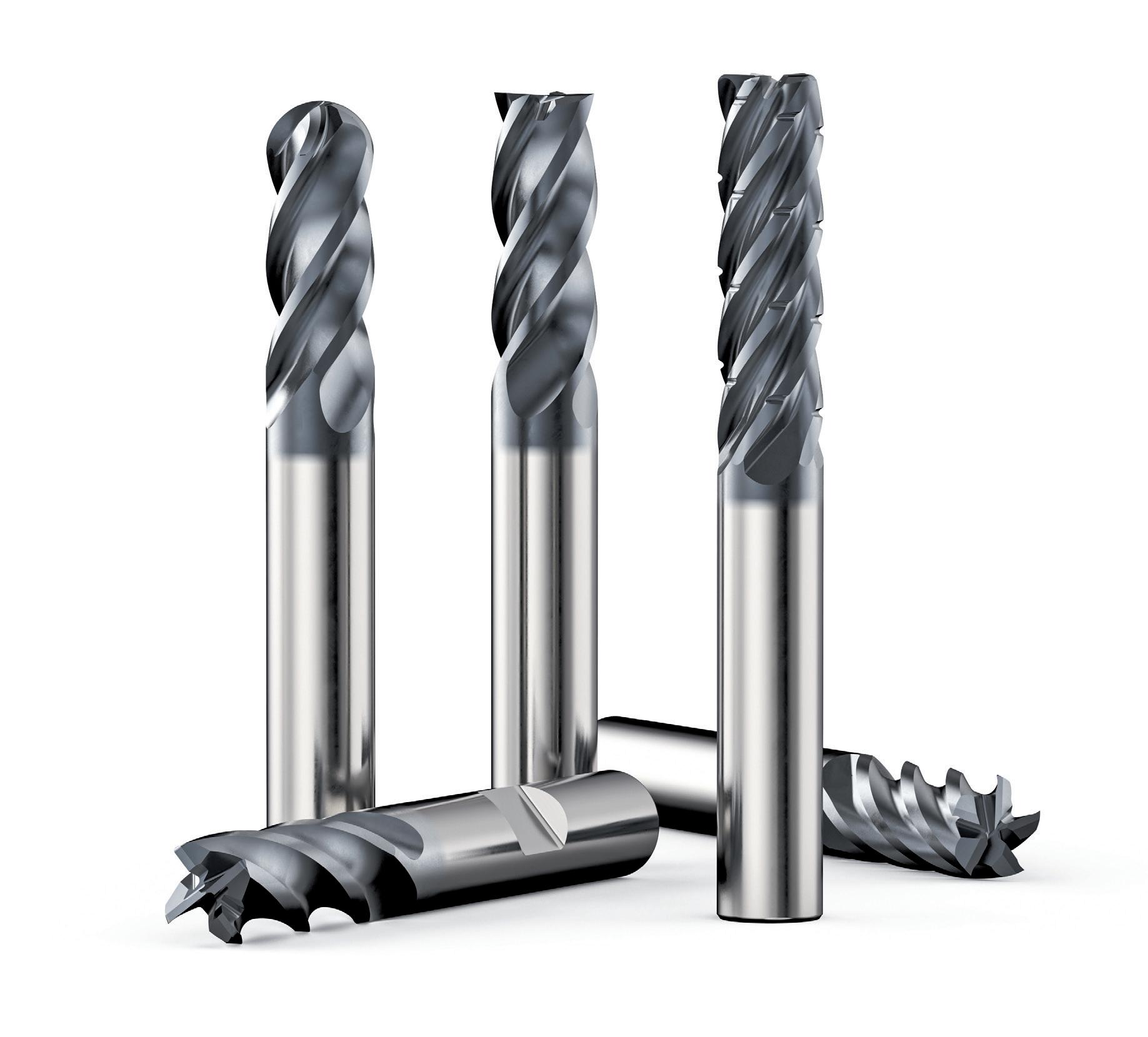

Les fraises Seco Stabilizer™ garantissent une stabilité exceptionnelle lors de fraisages intensifs.
Coûts d’enlèvement de matière plus bas
outils de coupe
Les nouvelles fraises de Seco permettent d'obtenir des coûts d'enlèvement de matière les plus bas pour les applications 2D.
Les nouvelles fraises Seco Stabilizer™ possèdent des géométries de goujure distinctives. Cela permet d'obtenir les coûts d'enlèvement de matière les plus compétitifs dans les applications 2D, particulièrement pour le fraisage des rainures, l'usinage des poches et le contournement. Ces géométries favorisent aussi l'évacuation des copeaux lors de l'usinage haute performance, alors que le revêtement SIRON-A résistant à l'usure augmente la polyvalence et la longévité de l'outil. Les géométries intégrées dans les fraises monobloc Seco Stabilizer garantissent des performances inégalées. La série propose des fraises à 4 dents avec une géométrie de goujure variable asymétrique, ainsi que des variantes à 5 dents qui offrent un angle d'hélice distinct et un angle de coupe différent sur chacune. « Les fraises Stabilizer, en supprimant les harmoniques et les vibrations, fonctionnent idéalement à des vitesses et des avances considérablement élevées. De quoi obtenir le meilleur rapport coût/volume de copeaux possible », affirme Rob Mulders.
Les géométries intégrées dans les fraises monobloc garantissent des performances sans égal !
Sécurité et polyvalence
Les fraises Stabilizer sont également dotées d'un revêtement SIRON-A polyvalent résistant à l'usure, ce qui permet leur utilisation sur une grande variété d'applications et de matérières. Les outils à quatre dents excellent dans les aciers et la fonte, tandis que les versions à cinq dents offrent aussi d'excellentes performances dans les aciers inoxydables, le titane et les superalliages. En outre, le revêtement SIRON-A réduit les coûts d'outillage en optimisant la durée de vie de l'outil. ■
VOTRE PARTENAIRE SUR UN PIED D’ÉGALITÉ
Le groupe TOLUS réunit les compétences professionnelles de trois fournisseurs établis et prospères de solutions globales dans le domaine de l’industrie de la fabrication sous un même toit.
Avec des marques fortes, nous couvrons de manière optimale les besoins de l’industrie. Nous mettons l’accent sur la précision, la qualité et la fiabilité pour répondre aux exigences les plus élevées. Grâce à des idées innovantes, une gestion moderne et des réflexions durables, nous sommes l’entreprise partenaire idéale.
En savoir plus sur nous:
TOLUS Group AG
Grüttstrasse 106 4562 Biberist 032 674 41 11 info@tolus.com tolus.com
NEWEMAG SUVEMA BROMATEC
SÉRIE INTEGREX I-H
La machine multitâche de nouvelle génération
Amélioration de l'accessibilité et de l'intégration avec les systèmes d'automatisation tels que les robots articulés et les stockeurs
Puissance de broche accrue et structure de machine à haute rigidité
Course longue de l'axe Y pour une capacité d'usinage étendue
MAZATROL SmoothAi pour l'IA, le jumeau numérique et l'automatisation
Contactez-nous et nous élaborons ensemble des solutions sur mesure pour votre projet.
WENK AG, 2540 Grenchen, Suisse info@wenk-ag.ch, www.wenk-ag.ch, Tél. 032 344 98 00
Machine à rectifier cylindrique universelle Studer favoritCNC de dernière génération avec distance entre pointes de 1000mm.
favoritCNC :
Choix abordable et plus de performances
machines-outils
Studer a développé la rectifieuse cylindrique universelle à CNC favoritCNC, en y intégrant des années d'expertise en matière de rectification et de mécanique. Le résultat est une technologie de rectification avancée, simple à utiliser et offrant un excellent rapport qualité-prix, qui se distingue par sa grande précision.
Avec ses nombreuses fonctionnalités innovantes, améliorations et capacités d'automatisation, la favoritCNC représente une option économique et prometteuse pour la rectification cylindrique intérieure et extérieure de pièces de taille petite à moyenne, que ce soit pour la production unitaire ou en série, y compris pour la fabrication sur mesure de haute qualité et la production en série », déclare Sandro Bottazzo, PDG de Studer. L'entreprise suisse spécialisée dans les rectifieuses cylindriques a amélioré son modèle d'entrée de gamme. Ainsi, pour un investissement économique, les entreprises de fabrication ont accès à une rectifieuse cylindrique universelle CNC moderne qui offre, entre autres, une précision élevée, des temps d'usinage courts et une maniabilité intuitive.
Facilité d’utilisation
La dernière version de favoritCNC intègre une commande CNC (FANUC 0i-TFP) optimisée, un logiciel modernisé et des fonctionnalités d'automatisation intelligentes. Avec la nouvelle porte de commande et l’interface de chargement automatique, les clients peuvent automa-
rectification moderne et fiable. Par exemple, la tête de broche porte-pièce, les broches de rectification, les glissières de guidage et les entraînements répondent aux normes de performance élevées du segment premium de l’entreprise. Et le bâti de la machine en fonte minérale Granitan® S103 assure également sur la favoritCNC une excellente qualité de surface.
FavoritCNC offre aux clients une interface idéale entre le matériel et le logiciel, soutenue par l'expertise de Studer. La machine est équipée de pièces de qualité supérieure et d’une technologie moderne et sûre pour la rectification. Par exemple, la tête de broche porte-pièce, les broches de rectification, les glissières de guidage et les entraînements répondent aux normes de performance élevées du segment premium de l’entreprise. Et le bâti de la machine en fonte minérale Granitan® S103 assure également sur la favoritCNC une surface de haute qualité.
Logiciel intelligent
L’utilisation de la nouvelle favoritCNC est désormais plus facile et évident. Sur la machine, l'opération se réalise grâce à un écran plat de 10,4 pouces et une unité de commande manuelle ergonomique positionnée près du processus de rectification. En outre, les logiciels de rectification StuderPictogramming et StuderGRIND, élaborés et perfectionnés en interne, proposent des solutions numériques avancées qui facilitent la configuration et le contrôle intuitif même des processus de rectification sophistiqués. Avec la nouvelle favoritCNC, StuderThread et StuderForm permettent même de rectifier facilement les formes non circulaires et filetées. Avec les capacités numériques de la machine, même ceux qui ont peu de formation préalable en usinage CNC peuvent rapidement parvenir à des résultats de qualité. ■
LA FAVORITCNC EN BREF
• Distance entre pointes 650 mm / 1000 mm
• Hauteur des pointes 175 mm
• Nombre de pièces max. Poids de la pièce à usiner 80 / 120 kg
• Diamètre de la meule max. 500mm
• Temps de traitement court grâce à un traitement complet
• Utilisation intuitive, adaptée à l'utilisateur et efficace
• Écologique grâce à des mesures ciblées pour une consommation d'énergie réduite et une utilisation durable
• Deux variantes au choix : Tête de rectification fixe pivotant manuellement (0° / 15° / 30°) ou en option tête de rectification universelle avec meule à droite et accessoires pour la rectification intérieure (option) avec pivotement manuel 2,5° Hirth
Tête de rectification d'une machine à rectifier cylindrique universelle favoritCNC avec broche de rectification intérieure.
CIP Technologie, acteur majeur du décolletage et de la mécanique
formation
CIP Technologie, anciennement
Centre technique et de formation pour l’industrie du décolletage et du taillage (CTDT), est né en 1994 pour donner suite à une enquête de l’Association des fabricants de décolletages et de taillages (AFDT), révélant un manque de formations continues dans la branche.
Laurent Martinerie, Responsable CIP Technologie
L’ouverture du CIP à Tramelan a permis au CTDT de s’y installer, soutenu par des entreprises et un comité de professionnels. Ce projet a aussi bénéficié d’une politique fédérale en faveur de la formation continue. Aujourd’hui, CIP Technologie se distingue par des formations pratiques et théoriques adaptées aux besoins du secteur : de la technique de programmation à la découverte de l’univers du dé-
CIP Technologie agit comme espace de conseil et de tests pour les entreprises.
colletage pour les managers en passant bien sûr par la pratique sur machine. Ses offres couvrent les domaines du décolletage, de la mécanique et du taillage. Elles s’adressent également aux professionnels en reconversion ou recherchant une reconnaissance via des formations certifiantes, telles que l’Attestation fédérale de praticien(ne) en mécanique (AFP) ou le Certificat fédéral de capacité (CFC) de mécanicien(ne) de production. Les examens sont supervisés par des experts pour garantir leur conformité avec les exigences des plans de formation.
Rôle clé dans l’innovation
En collaboration avec l’AFDT, CIP Technologie organise les cours interentreprises (CIE) pour les apprentis mécanicien(ne)s de production, polymécanicien(ne)s, micromécanicien(ne)s et praticien(ne)s en mécanique, avec une spécialisation en décolletage. Le centre est le seul en Suisse agréé par les ORTRA pour ce domaine, hormis quelques grands groupes industriels.
CIP Technologie joue également un rôle clé dans l’innovation et la promotion des métiers techniques. Son atelier connecté, AtelierDéfi, met en lumière les dernières avancées technologiques et s’adresse aux professionnels, aux étudiants et au grand public pour susciter des vocations. CIP Technologie agit aussi comme espace de conseil et de tests pour les entreprises. Par exemple, en collaboration avec l’Association suisse de recherche horlogère (ASRH), il explore des solutions pour l’usinage de matériaux sans plomb.
En favorisant la formation, l’innovation et la collaboration, CIP Technologie se positionne comme un acteur majeur dans le domaine du décolletage et de la mécanique suisse depuis trente ans ! ■
L’AtelierDéfi est un atelier connecté du CIP, qui met en lumière les dernières avancées technologiques.
LE MEGAPHONE
Studer a le vent en poupe
Le fabricant suisse de machines à rectifier cylindriques de précision a réussi à consolider sa place dominante. Le nombre de nouveaux clients a augmenté de 43% comparativement à 2023. Les domaines clés comprenaient l'industrie automobile asiatique et ses fournisseurs, la fabrication d'outils et de moules, ainsi que l'ingénierie mécanique. De plus, la société a poursuivi le développement dans l'aéronautique et de l'aérospatiale. Les commandes ont connu une légère baisse par rapport à l'année précédente.
Passage de relais
Sandro Bottazzo a succédé le 1er mars dernier à Jans Bleher en tant que CEO de Fritz Studer AG. Bottazzo a occupé plusieurs postes de direction durant ses 25 ans au sein du groupe United Grinding et de Studer. En 2018, il avait été nommé à la direction de Studer en tant que Chief Sales Officer. Pour sa part, Jens Bleher a rejoint United Grinding le 1er avril 2025 en tant que COO.
Sandro Bottazzo, CEO de Fritz Studer AG.
De gauche à droite, Stephan Stoll, COO, Sandro Bottazzo, CEO, Daniel Huber, CTO.
L’étonnante Bagnole
Les entreprises de la vallée d’Arve s’adaptent doucement à la fin des moteurs thermiques et à l’électrification du parc automobile. Ces véhicules nécessitant sept fois moins de pièces. La part de l’activité automobile est passée de 80% dans les années 2010 à 45 % aujourd’hui. Un basculement au profit de l’aéronautique pour 20% du chiffre d’affaires, des biens d’équipement, du nucléaire, de la défense et du médical. À l’instar du groupe Savoy, 120 millions d’euros de chiffre d’affaires en 2024, qui a investi dix millions d’euros pour se diversifier dans les véhicules électriques. Sa détonante “Bagnole”, quadricycle électrique sort tout juste de ses ateliers de Thyez, France.
CMZ en vallée de l’Arve
En France depuis 2004, le constructeur espagnol de machines-outils va s’implanter en vallée de l’Arve, terre de décolletage. Un centre technologique ouvrira ses portes dans le courant de cette année. Cet engagement répond à l’augmentation de la demande de machines dans la vallée, historiquement marquée par une forte tradition industrielle et un savoir-faire dans le secteur du décolletage. CMZ voit le jour en 1945 en Espagne. Depuis huit décennies, le constructeur compte sept sites de production dans le monde et fabrique environ 600 tours numériques chaque année. CMZ compte des filiales en France, au Royaume-Uni ou encore en Allemagne.
Biométrie portable
Le CSEM Inventor Award 2025 est décerné à Philippe Renevey pour son brevet PulseSpeed qui permet une mesure ultra-précise de la fréquence cardiaque et de l’activité physique sans recourir à la fonction énergivore du GPS. Déjà adopté par de grandes marques comme Tissot et Festina, la technologie est utilisée dans le monde entier, pour une variété d’objets portables connectés, mais aussi pour des études cliniques menées par Actigraph. Depuis plus de 25 ans, le CSEM encourage le développement de technologies biométrique portables et protège leur transfert dans l’industrie grâce à des brevets de perfectionnement. ■
La Vallée de l’Arve, savoir reconnu dans le décolletage.
Quadricycle électrique du groupe Savoy.
The place where additive manufacturing and medical technology meet
September 9 to 10, 2025 Trade fair and symposium
