Aparejos

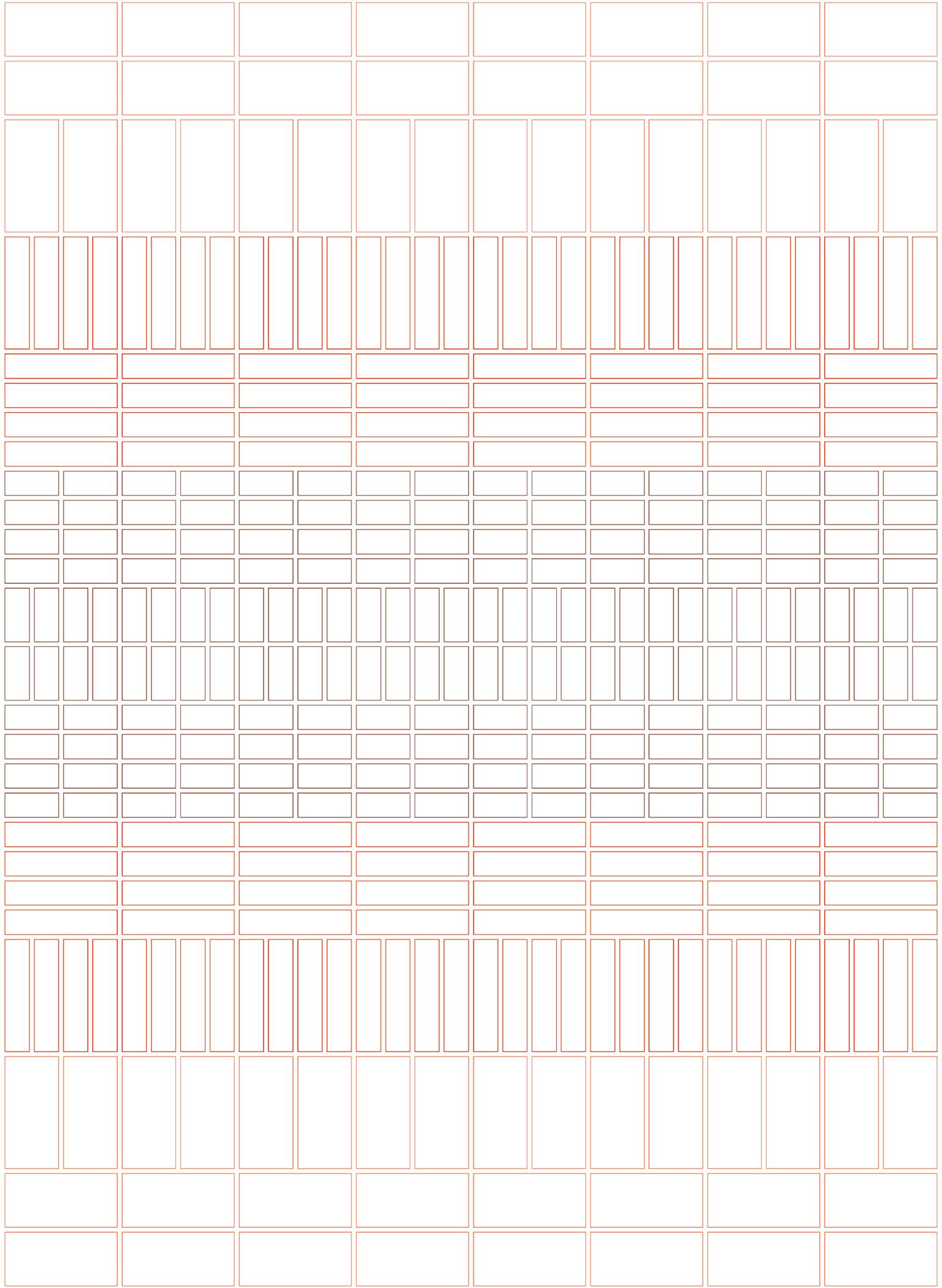

Disposiciones y relaciones de proporción del ladrillo. Dibujo de Ciro Najle, Francisco Cadau, Victoria Della Chiesa

La definición tradicional del ladrillo como pieza de barro cocido de forma prismática, tamaño manuable y lados proporcionales entre sí describe tanto la íntima relación que existe entre el objeto y quien lo manipula como su inteligente relación consigo mismo y su indisoluble relación con su proceso de fabricación. Esta relación compuesta, simple en apariencia pero compleja como acumulación de determinaciones físicas múltiples, adquiere una proporcionalidad precisa cuya medida mayor se corresponde con la del antiguo pie, donde las dimensiones intermedia y menor se cristalizan como fracciones derivadas de la mayor. Mediante esta proporcionalidad, la dimensión humana se conserva embebida en la técnica, vestigio de una racionalidad sedimentada en forma y modulación que continúa, exonerada de los mandatos simbólicos de su origen, calibrando los espesores, modulando las superficies, e influyendo sobre los devenires organizativos de las obras cerámicas.

Las diferentes dimensiones del ladrillo se denominan, de mayor a menor, soga, tizón y grueso, y las diferentes caras del mampuesto reciben el nombre de tabla, canto y testa. Las dimensiones, por lo general, mantienen relaciones anexactas (precisas pero no exactas) de proporción entre sí, siendo la soga igual a dos tizones más una junta, y el tizón igual a dos gruesos más una junta. Esta correspondencia proporcional entre las diferentes dimensiones del mampuesto constituye una de las claves de su versatilidad organizativa y de sus restricciones técnicas, ya que posibilita modos simples pero abiertos de integrar la combinatoria dimensional con la trabazón relacional en sentido vertical, horizontal y transversal. A estas reglas de simultaneidad de disposición y enlace, que determinan de manera mediada los aspectos dimensionales, estructurales, formales, texturales y estéticos a nivel regional y global de la mampostería, se las denomina leyes de traba, y precipitan tipológicamente como aparejos.

Las disposiciones básicas del ladrillo definen aparejos primarios que relacionan piezas de igual disposición, denominados de soga, de tizón, de sardinel y de panderete. En el aparejo de soga, el ladrillo se apoya sobre su tabla y presenta la dimensión de la soga paralela a la directriz del plano en que se dispone, exhibiendo el canto. En el de tizón, la pieza descansa sobre su tabla y ofrece la arista del tizón paralela a la superficie. En el aparejo de sardinel, el ladrillo se asienta sobre su canto o su testa y dispone la medida del grueso paralela a la dirección del plano, las variantes horizontal y vertical según la posición que adopte la arista mayor. En el de panderete, la pieza se dispone de modo que su tabla conforma la superficie descansando sobre su canto o su testa, condición que determina las variantes horizontal o vertical. Estos aparejos funcionan como principios convencionales de un sistema de repetición, entendiéndose cada caso como el correspondiente a ciertas condiciones generales.

De estas condiciones derivan, de manera naturalizada, los aparejos correspondientes, velando detrás de la convención variaciones, matices y contradicciones internas que quedan subsumidas a hábitos y costumbres incontestables. Todas ellas además comprimen el espacio de la variación a los momentos críticos, los cuales funcionan como accidentes o como soluciones secundarias, imprescindibles para perpetuar la naturalización de sistemas que se asumen como dados. Asimismo, las diversas combinatorias de los aparejos primarios y la serie

de transformaciones aplicadas sobre las disposiciones básicas de la pieza posibilitan, al tiempo que inhiben, a lo largo de la extensa tradición de la tecnología, el desarrollo de un gran número de particularidades locales, que amplían y diversifican el repertorio mientras lo vuelven opaco tanto a sus razones como a su superación, la cual se recodifica como novedad o anomalía. Este conjunto abigarrado, sin embargo, resulta tan indiscutible como susceptible de reconocerse como evidencia de un sistema incierto e inacabado, y en este sentido todo aparejo funciona como una ingeniosa pero controvertible contingencia de inteligencias mayores aun no constituidas como tales. El aparejo se abre mientras se afirma si sus relaciones internas pueden entenderse como momentos de transiciones mayores que las contienen, y de las cuales son solo manifestaciones circunstanciales, cristalizaciones reductivas y respuestas efectivas a situaciones consciente o inconscientemente internalizadas. En esta trama de tradiciones, hábitos, relaciones y determinaciones, y en procurar desarrollar organizaciones superficiales multiespecíficas cuyos desempeños sean capaces de expandir la tecnología hacia nuevos campos de aplicación, resulta indispensable tanto el conocimiento como la desnaturalización de los aparejos tradicionales.

La siguiente taxonomía es movilizada por esta fuerza operando dentro del sistema desde su técnica, pero orientada hacia afuera de sus mistificaciones, y debe verse como el resultado del relevamiento y evaluación sistemática de los aparejos tradicionales, tanto como una paleta de recursos dispuestos a su transformación rigurosa. Organizada en formato de fichas, la base de datos describe la organización de la traba indicando posiciones y combinaciones de piezas y el patrón resultante de la repetición del aparejo; detalla la textura, los desempeños visual-lumínico y acústico-térmico, y los usos convencionalmente asignados a los aparejos tradicionales; presenta aspectos cuantitativos y dimensionales generales del aparejo, la cantidad de piezas involucradas en su unidad y los distintos espesores resultantes de su organización; informa sobre la solidez, estabilidad y capacidad resistente del aparejo; consigna diferentes superficies de contacto entre piezas, desagregándolas según las posiciones horizontal, vertical paralela y vertical normal al plano de mampostería; especifica la superficie de contacto total y parcial y los respectivos índices de traba, cocientes de cada superficie de contacto sobre la superficie total de las piezas involucradas en el aparejo, permitiendo evaluar el desempeño estructural del aparejo, su capacidad resistente a fuerzas gravitatorias, su resistencia al empuje lateral o longitudinal y su nivel de cohesión general; indica las superficies llena o neta y la superficie total o bruta, paralelas al plano de la mampostería, la superficie de permeabilidad, entendida como diferencia entre la superficie total y la llena paralela al plano, y el índice de permeabilidad, cociente de la permeabilidad sobre la superficie total paralela al plano, valores que informan sobre el desempeño visual y lumínico; y finalmente expresa las superficies en contacto con el aire, segregándolas en paralelas y normales al plano de la mampostería y especificando los valores de exposición, entendida como la sumatoria de las superficies expuestas paralelas y normales al plano, y el índice de exposición, cociente de la exposición sobre la superficie paralela al plano, valores que informan sobre el desempeño térmico y acústico.

Los dibujos aquí presentados racionalizan los resultados del proceso de investigación del Taller Modelos Sistemáticamente Diferenciados, dirigido por Francisco Cadau y Victoria Della Chiesa en el Programa en Arquitectura y Tecnología del año 2014, en continuidad con seminarios desarrollados en la asignatura Materia y Forma, dirigida por Anna Font y Ciro Najle.

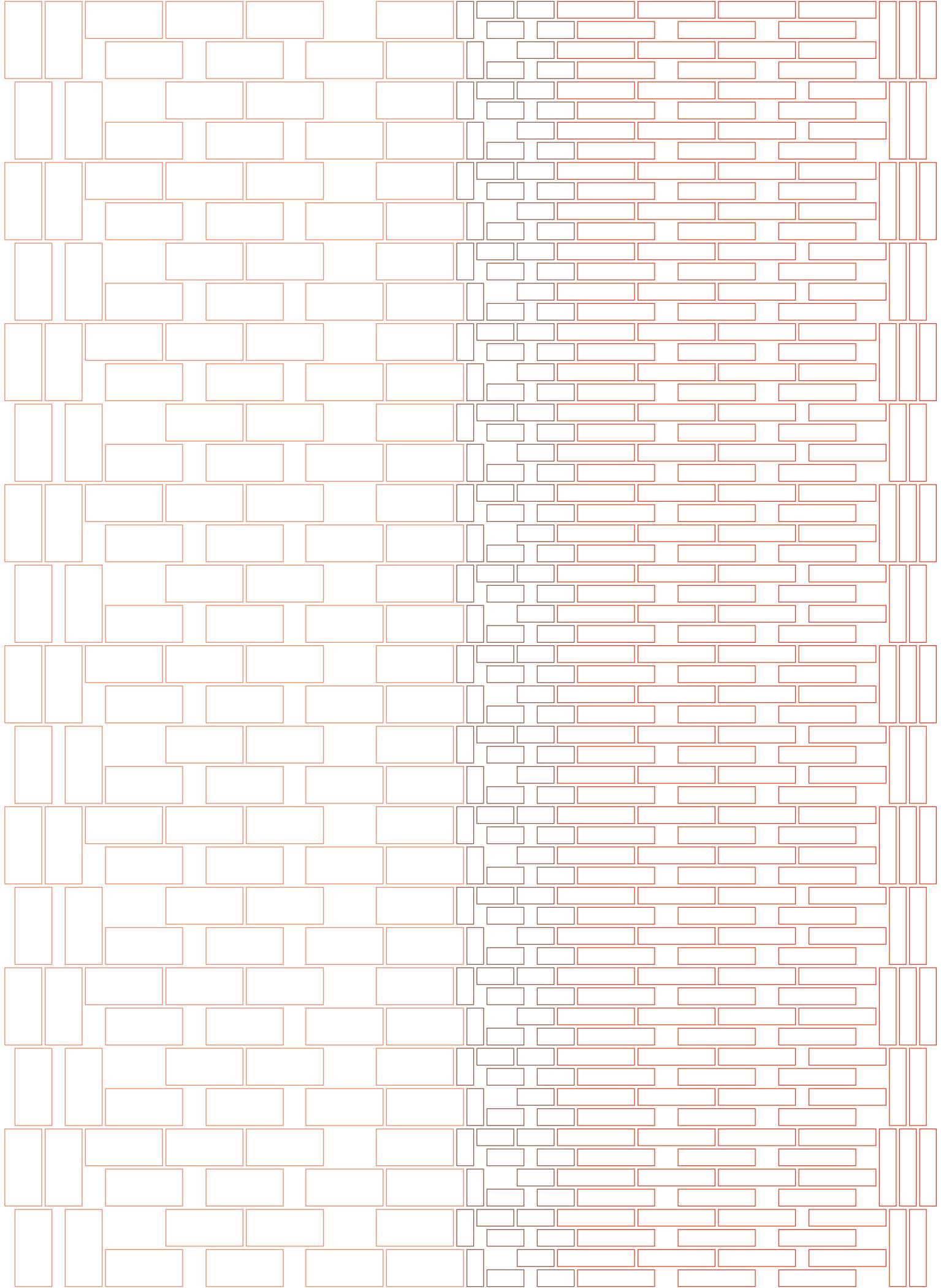

Patrón de aparejos tradicionales de mampostería. Dibujo de Ciro Najle, Francisco Cadau, Victoria Della Chiesa

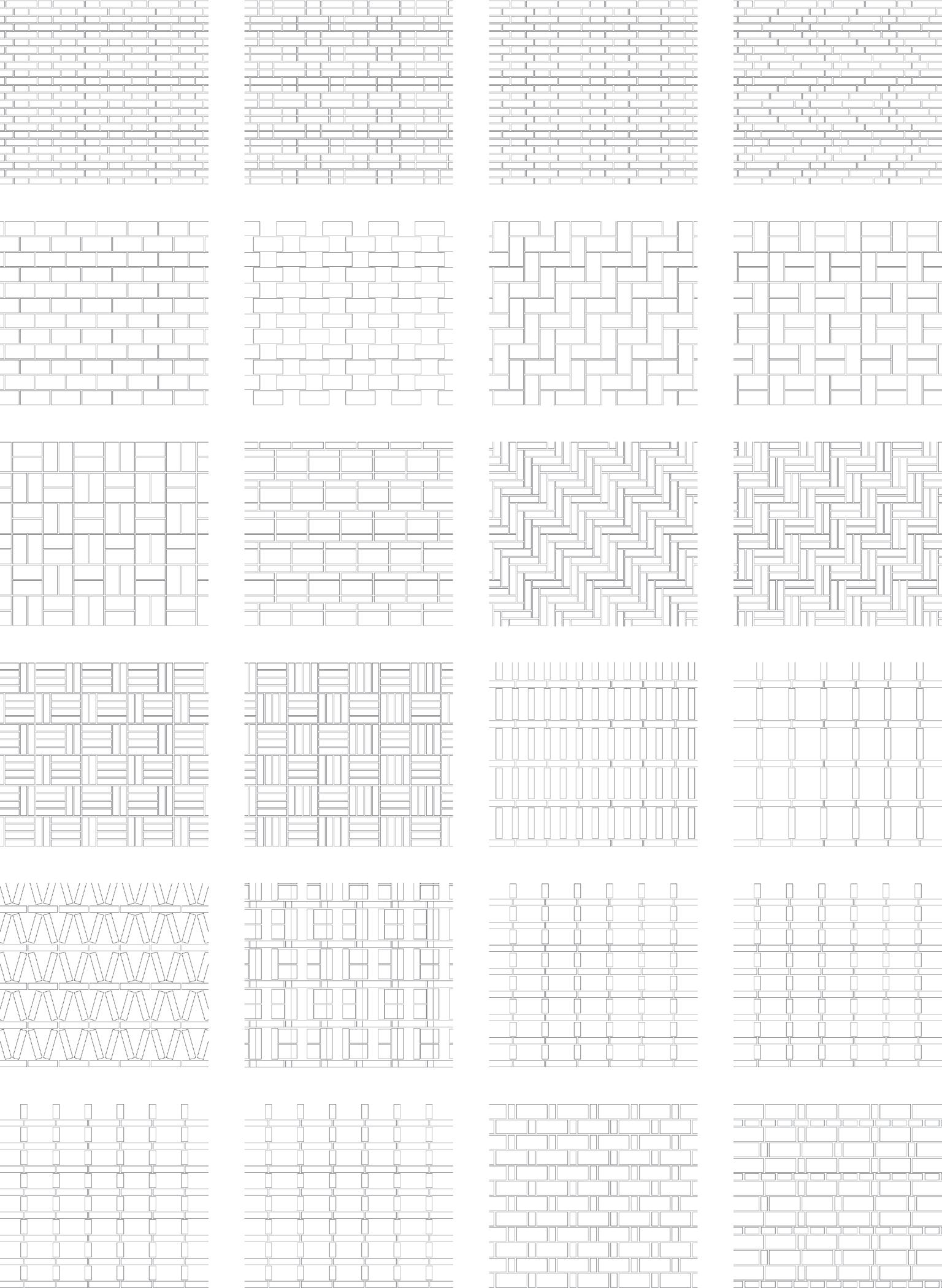

Catálogo de aparejos tradicionales de mampostería, vistas

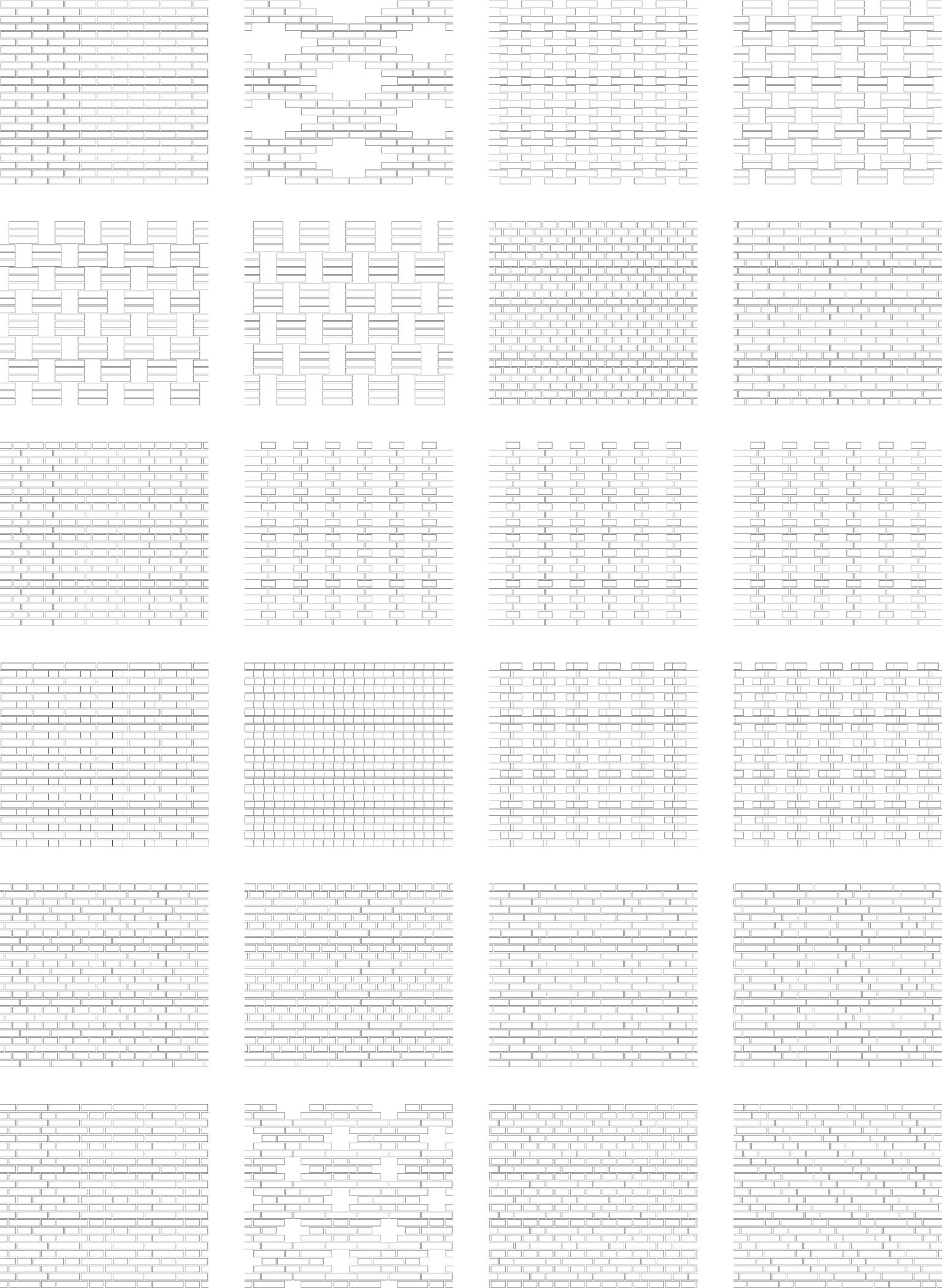

Catálogo de aparejos tradicionales de mampostería, vistas

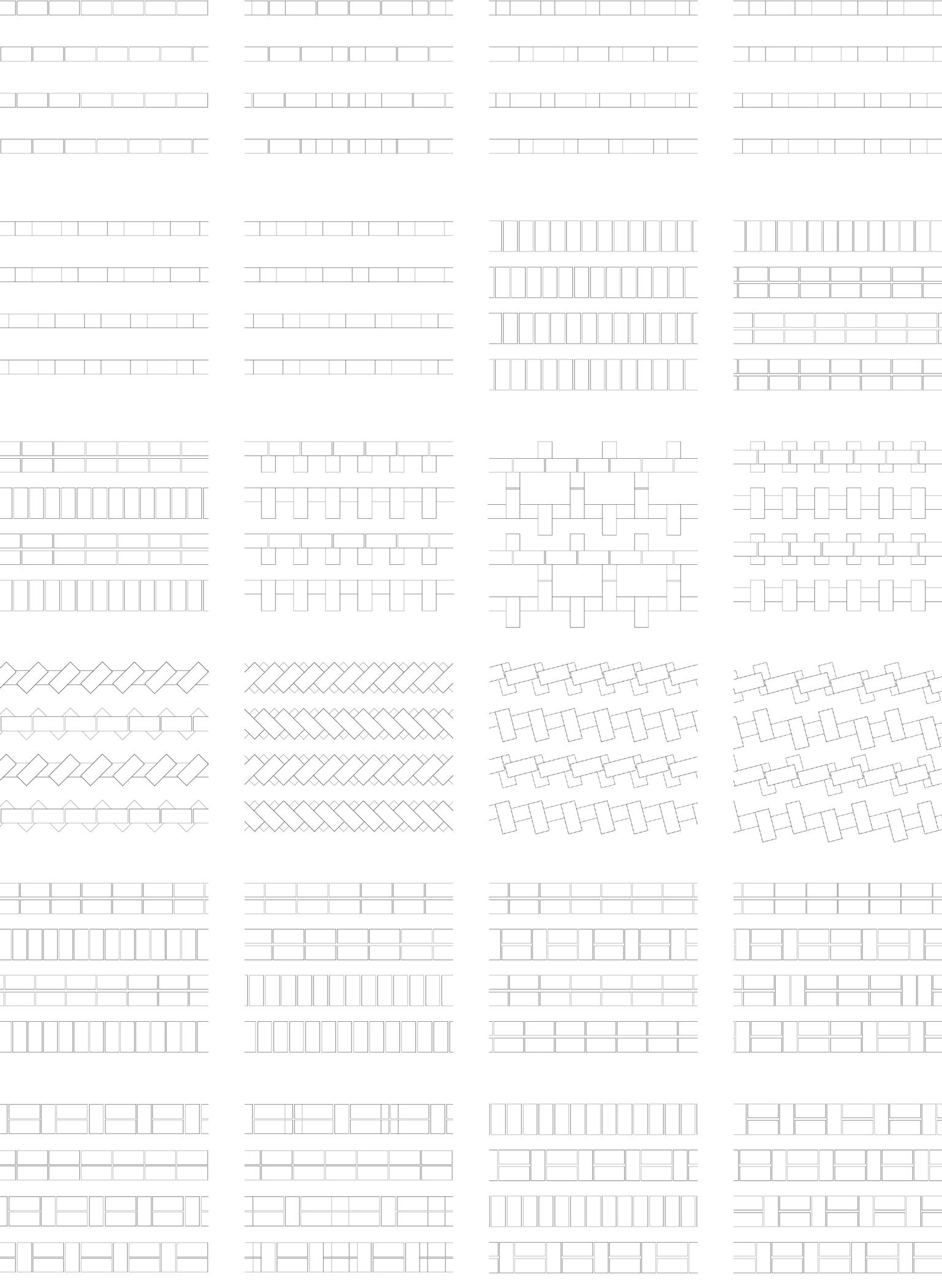

Catálogo de aparejos tradicionales de mampostería, plantas

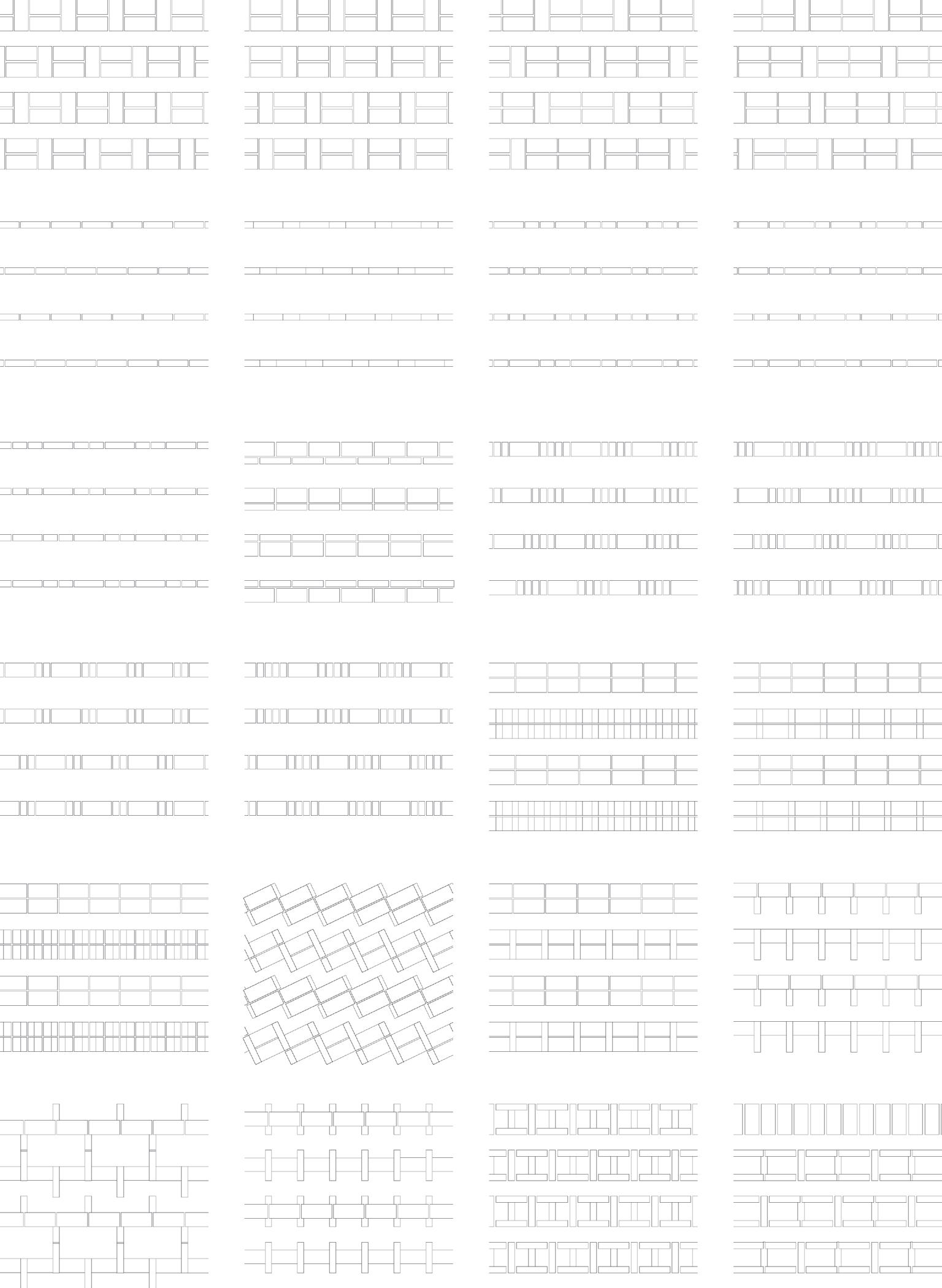

Catálogo de aparejos tradicionales de mampostería, plantas

Aparejo de Soga

Traba: ladrillos de soga solapados regularmente a mitades de su longitud Patrón: figuras en cruz y escalonamientos regulares diagonales a 25° y 155° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y uniforme Usos convencionales: divisiones internas, cercos de jardines y patios, solados exteriores Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 1104,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 138,00 cm2/u Superficie de contacto total: 1380,00 cm2 Índice de traba total: 690,00 cm2/u Superficie llena paralela al plano: 276,00 cm2 Superficie total paralela al plano: 276,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 552,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 552,00 cm2 Índice de exposición: 1,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 2898,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Soga Calado en Rombos

Traba: ladrillos de soga solapados a mitades de su longitud con huecos de 3 por 1 ¼ ladrillo Patrón: figuras en rombo a tresbolillo y escalonamientos diagonales regulares a 25° y 155° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 32 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 14352,00 cm2 Índice de traba horizontal: 449 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 3036,00 cm2 Índice de traba vertical normal al plano: 95,00 cm2/u Superficie de contacto total: 17388,00 cm2 Índice de traba total: 543,00 cm2/u Superficie llena paralela al plano: 4416,00 cm2 Superficie total paralela al plano: 6900,00 cm2 Permeabilidad: 2484,00 cm2 Índice de permeabilidad: 0,36 Superficie expuesta paralela al plano: 8832,00 cm2 Superficie expuesta normal al plano: 1380,00 cm2 Exposición: 10212,00 cm2 Índice de exposición: 1,16 Volumen lleno: 46368,00 cm3 Volumen vacío: 26082,00 cm3 Volumen total: 72450,00 cm3 Densidad: 0,64 Nombre convencional: N/A

Aparejo Calado de Soga

Traba: ladrillos de soga solapados a cuartos de su longitud con huecos de ½ por ¼ ladrillo Patrón: figuras en cruz y escalonamientos diagonales regulares a 20° y 160° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 0,00 cm2 Índice de traba vertical normal al plano: 0,00 cm2/u Superficie de contacto total: 552,00 cm2 Índice de traba total: 276,00 cm2/u Superficie llena paralela al plano: 276,00 cm2 Superficie total paralela al plano: 414,00 cm2 Permeabilidad: 138,00 cm2 Índice de permeabilidad: 0,33 Superficie expuesta paralela al plano: 552,00 cm2 Superficie expuesta normal al plano: 552,00 cm2 Exposición: 1104,00 cm2 Índice de exposición: 2,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 1449,00 cm3 Volumen total: 4347,00 cm3 Densidad: 0,67 Nombre convencional: N/A Aparejo Calado de Soga Doble

Traba: ladrillos de soga doble solapados a cuartos de su longitud con huecos de ½ por ½ ladrillo Patrón: figuras en cruz y escalonamientos diagonales regulares a 35° y 145° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 4 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 1656,00 cm2 Índice de traba horizontal: 414,00 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 0,00 cm2 Índice de traba vertical normal al plano: 0,00 cm2/u Superficie de contacto total: 1656,00 cm2 Índice de traba total: 414,00 cm2/u Superficie llena paralela al plano: 552,00 cm2 Superficie total paralela al plano: 828,00 cm2 Permeabilidad: 276,00 cm2 Índice de permeabilidad: 0,33 Superficie expuesta paralela al plano: 1104,00 cm2 Superficie expuesta normal al plano: 1104,00 cm2 Exposición: 2208,00 cm2 Índice de exposición: 2,00 Volumen lleno: 5796,00 cm3 Volumen vacío: 2898,00 cm3 Volumen total: 8694,00 cm3 Densidad: 0,67 Nombre convencional: N/A

Aparejo Calado de Soga Triple

Traba: ladrillos de soga triple solapados a cuartos de su longitud con huecos de ½ por ¾ ladrillo Patrón: figuras en cruz y escalonamientos regulares diagonales a 45° y 135° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 6 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 2760,00 cm2 Índice de traba horizontal: 460,00 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 0,00 cm2 Índice de traba vertical normal al plano: 0,00 cm2/u Superficie de contacto total: 2760,00 cm2 Índice de traba total: 460,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 1242,00 cm2 Permeabilidad: 414,00 cm2 Índice de permeabilidad: 0,33 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 1380,00 cm2 Exposición: 3036,00 cm2 Índice de exposición: 1,83 Volumen lleno: 8694,00 cm3 Volumen vacío: 4347,00 cm3 Volumen total: 13041,00 cm3 Densidad: 0,67 Nombre convencional: N/A Aparejo Calado de Soga Cuádruple

Traba: ladrillos de soga cuádruple solapados a cuartos de su longitud con huecos de ½ por 1 ladrillo Patrón: figuras en cruz y escalonamientos diagonales regulares a 55° y 125° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 8 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 3864,00 cm2 Índice de traba horizontal: 483,00 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 0,00 cm2 Índice de traba vertical normal al plano: 0,00 cm2/u Superficie de contacto total: 3864,00 cm2 Índice de traba total: 483,00 cm2/u Superficie llena paralela al plano: 1104,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 552,00 cm2 Índice de permeabilidad: 0,33 Superficie expuesta paralela al plano: 2208,00 cm2 Superficie expuesta normal al plano: 1656,00 cm2 Exposición: 3864,00 cm2 Índice de exposición: 1,75 Volumen lleno: 11592,00 cm3 Volumen vacío: 8694,00 cm3 Volumen total: 20286,00 cm3 Densidad:0,57 Nombre convencional: N/A

Aparejo de Tizón

Traba: ladrillos de tizón solapados regularmente a mitades de su ancho Patrón: figuras en cruz y escalonamientos regulares diagonales a 45° y 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y uniforme Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 2 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 1104,00 cm2 Índice de traba horizontal: 552 cm2/u Superficie de contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00cm2/u Superficie de contacto vertical normal al plano: 552,00 cm2 Índice de traba vertical normal al plano: 276,00 cm2/u Superficie de contacto total: 1656,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 138,00 cm2 Superficie total paralela al plano: 138,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 276,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 276,00 cm2 Índice de exposición: 1,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 2898,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Soga Alternado con Tizón cada 6 Hiladas

Traba: ladrillos de soga solapados a mitades de su longitud y alternado con tizón cada seis hiladas Patrón: estriados horizontales a 0° alternados a ritmo doble y séxtuple Desempeño: aislación visual-lumínica alta, aislación térmica acústica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 12 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 6624,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 1380,00 cm2 Índice de traba vertical paralelo al plano: 115,00 cm2/u Superficie contacto vertical normal al plano: 1932,00 cm2 Índice de traba vertical normal al plano: 161,00 cm2/u Superficie de contacto total: 9936,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 828,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1656,00 cm2 Índice de exposición: 1,00 Volumen lleno: 17388,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 17388,00 cm3 Densidad: 1,00 Nombre convencional: Escocés

Aparejo de Soga y Tizón Alternados cada 1 Hilada

Traba: ladrillos de soga y tizón solapados a cuartos de su longitud y alternados hilada por medio Patrón: estriado horizontal alternado y figuras en columna dentada Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 4 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 2208,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 276,00 cm2 Índice de traba vertical paralelo al plano: 69,00 cm2/u Superficie de contacto vertical normal al plano: 828,00 cm2 Índice de traba vertical normal al plano: 207,00 cm2/u Superficie de contacto total: 3312,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 276,00 cm2 Superficie total paralela al plano: 276,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 552,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 552,00 cm2 Índice de exposición: 1,00 Volumen lleno: 5796,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 5796,00 cm3 Densidad: 1,00 Nombre convencional: Ingles Aparejo Calado de Soga y Tizón a Filo

Traba: ladrillos de soga y tizón solapados a cuartos y a filo de una cara con huecos de ½ por ¼ de ladrillo Patrón: estriados uniformes en vertical y horizontal a 0° y 90° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 24,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 690,00 cm2 Índice de traba total: 345,00 cm2/u Superficie llena paralela al plano: 207,00 cm2 Superficie total paralela al plano: 276,00 cm2 Permeabilidad: 69,00 cm2 Índice de permeabilidad: 0,25 Superficie expuesta paralela al plano: 414,00 cm2 Superficie expuesta normal al plano: 828,00 cm2 Exposición: 1242,00 cm2 Índice de exposición: 3,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 2898,00 cm3 Volumen total: 5796,00 cm3 Densidad: 0,50 Nombre convencional: N/A

Aparejo Calado de Soga y Tizón Alternado

Traba: ladrillos de soga y tizón solapados a cuartos y alternando filos de caras con huecos de ½ por ¼ ladrillo Patrón: a tresbolillo uniforme y alineamientos diagonales a 25° y 155° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 8 Espesor mínimo: 12,00 cm Espesor máximo: 36,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 2208,00 cm2 Índice de traba horizontal: 276 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 552,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 2760,00 cm2 Índice de traba total: 345,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 1104,00 cm2 Permeabilidad: 276,00 cm2 Índice de permeabilidad: 0,25 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 3312,00 cm2 Exposición: 4968,00 cm2 Índice de exposición: 3,00 Volumen lleno: 11592,00 cm3 Volumen vacío: 23184,00 cm3 Volumen total: 34776,00 cm3 Densidad: 0,33 Nombre convencional: N/A Aparejo Calado de Soga y Tizón Centrado

Traba: ladrillos de soga y tizón solapados a cuartos y centrados con huecos de ½ por ¼ ladrillo Patrón: estriado vertical alternado y estriado horizontal uniforme a 0° y 90° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 24,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 690,00 cm2 Índice de traba total: 345,00 cm2/u Superficie llena paralela al plano: 207,00 cm2 Superficie total paralela al plano: 276,00 cm2 Permeabilidad: 69,00 cm2 Índice de permeabilidad: 0,25 Superficie expuesta paralela al plano: 414,00 cm2 Superficie expuesta normal al plano: 828,00 cm2 Exposición: 1242,00 cm2 Índice de exposición: 3,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 2898,00 cm3 Volumen total: 5796,00 cm3 Densidad: 0,50 Nombre convencional: N/A

Aparejo Calado de Soga y a Corriente Centrado

Traba: ladrillos de soga y a corriente solapados a mitades y centrados con huecos de ½ por ¼ ladrillo Patrón: estriados uniformes en vertical y horizontal a 0° y 90° Desempeño: permeabilidad visual-lumínica baja, aislación térmica-acústica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 24,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 553,00 cm2 Índice de traba horizontal: 277,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 691,00 cm2 Índice de traba total: 346,00 cm2/u Superficie llena paralela al plano: 276,00 cm2 Superficie total paralela al plano: 276,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 690,00 cm2 Superficie expuesta normal al plano: 118,00 cm2 Exposición: 808,00 cm2 Índice de exposición: 1,17 Volumen lleno: 2898,00 cm3 Volumen vacío: 1949,00 cm3 Volumen total: 4847,00 cm3 Densidad:0,60 Nombre convencional: N/A Aparejo a Corriente

Traba: ladrillos a corriente solapados regularmente a mitades de su ancho Patrón: en columnas alternadas enlazadas a tresbolillo y escalonamientos diagonales regulares a 35° y 145° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 8,00 cm Espesor máximo: 24,00 cm Espesor predominante: 8,00 cm Superficie de contacto horizontal: 497,00 cm2 Índice de traba horizontal: 248,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 635,00 cm2 Índice de traba total: 317,00 cm2/u Superficie llena paralela al plano: 184,00 cm2 Superficie total paralela al plano: 184,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 276,00 cm2 Superficie expuesta normal al plano: 276,00 cm2 Exposición: 552,00 cm2 Índice de exposición: 2,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 1449,00 cm3 Volumen total: 4347,00 cm3 Densidad: 0,67 Nombre convencional: N/A

Aparejo Calado de Soga Dentada y Tizón a Filo

Traba: ladrillos de soga dentada y tizón solapados a cuartos y a filo de una cara con huecos de ½ por ¼ ladrillo Patrón: estriado vertical alternado y estriado horizontal uniforme a 0° y 90° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 4,00 cm Espesor máximo: 24,00 cm Espesor predominante: 4,00 cm Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 69,00 cm2 Índice de traba vertical normal al plano: 35,00 cm2/u Superficie de contacto total: 621,00 cm2 Índice de traba total: 311,00 cm2/u Superficie llena paralela al plano: 242,00 cm2 Superficie total paralela al plano: 334,00 cm2 Permeabilidad: 92,00 cm2 Índice de permeabilidad: 0,28 Superficie expuesta paralela al plano: 759,00 cm2 Superficie expuesta normal al plano: 552,00 cm2 Exposición: 1311,00 cm2 Índice de exposición: 1,73 Volumen lleno: 2898,00 cm3 Volumen vacío: 4347,00 cm3 Volumen total: 7245,00 cm3 Densidad: 0,40 Nombre convencional: N/A Aparejo Calado de Soga Dentada y Tizón Alternado

Traba: ladrillos de soga dentada y tizón solapados a cuartos y alternando filos con huecos de ½ por ¼ ladrillo Patrón: de columnas a tresbolillo y alineamientos diagonales a 25° y 155° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 8 Espesor mínimo: 4,00 cm Espesor máximo: 32,00 cm Espesor predominante: 16,00 cm Superficie de contacto horizontal: 2208,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 35,00 cm2/u Superficie de contacto total: 2484,00 cm2 Índice de traba total: 311,00 cm2/u Superficie llena paralela al plano: 996,00 cm2 Superficie total paralela al plano: 1334,00 cm2 Permeabilidad: 368,00 cm2 Índice de permeabilidad: 0,28 Superficie expuesta paralela al plano: 3036,00 cm2 Superficie expuesta normal al plano: 2208,00 cm2 Exposición: 5244,00 cm2 Índice de exposición: 1,73 Volumen lleno: 11592,00 cm3 Volumen vacío: 23184,00 cm3 Volumen total: 34776,00 cm3 Densidad: 0,33 Nombre convencional: N/A

Aparejo de Soga y Tizón Alternados cada 1 Hilada

Traba: ladrillos de soga y tizón solapados a cuartos de su longitud alternados hilada por medio Patrón: figuras en cruz y escalonamientos regulares a 45° y 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 8 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 4416,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 552,00 cm2 Índice de traba vertical paralelo al plano: 69,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 207,00 cm2/u Superficie de contacto total: 6624,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 552,00 cm2 Superficie total paralela al plano: 552,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1104,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1104,00 cm2 Índice de exposición: 1,00 Volumen lleno: 11592,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 11592,00 cm3 Densidad: 1,00 Nombre convencional: Inglés en Cruz. Aparejo de Soga y Tizón Alternados cada 2 Hiladas

Traba: ladrillos de soga y tizón alternados solapados a cuartos de su longitud y alternados cada par de hiladas Patrón: estriado horizontal alternado y escalonamientos regulares a 45° y 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 8 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 4416,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 552,00 cm2 Índice de traba vertical paralelo al plano: 69,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 207,00 cm2/u Superficie de contacto total: 6624,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 552,00 cm2 Superficie total paralela al plano: 552,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1104,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1104,00 cm2 Índice de exposición: 1,00 Volumen lleno: 11592,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 11592,00 cm3 Densidad: 1,00 Nombre convencional: Inglés en Doble Cruz

Aparejo de Soga Alternado con Soga y Tizón cada 4 Hiladas

Traba: ladrillos de soga alternados con sogas y tizón cada cuatro hiladas y solapados a cuartos de su longitud Patrón: figuras en cruz y en doble te y estriado horizontal alternado Desempeño: aislación visual-lumínica, aislación acústicatérmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 24 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 13248,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 3036,00 cm2 Índice de traba vertical paralelo al plano: 127,00 cm2/u Superficie contacto vertical normal al plano: 3588,00 cm2 Índice de traba vertical normal al plano: 150,00 cm2/u Superficie de contacto total: 19872,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 1656,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 3312,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 3312,00 cm2 Índice de exposición: 1,00 Volumen lleno: 34776,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 34776,00 cm3 Densidad: 1,00 Nombre convencional: Flamenco Escalonado Aparejo de Soga y Tizón Alternado con Soga cada 4 hiladas

Traba: ladrillos de soga y tizón alternados con soga cada cuatro hiladas y solapados a cuartos de su longitud Patrón: figuras en cruz a tresbolillo y estriado horizontal alternado a 90° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 64 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 35328,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 7176,00 cm2 Índice de traba vertical paralelo al plano: 112,00 cm2/u Superficie contacto vertical normal al plano: 10488,00 cm2 Índice de traba vertical normal al plano: 164,00 cm2/u Superficie de contacto total: 52992,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 4416,00 cm2 Superficie total paralela al plano: 4416,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 8832,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 8832,00 cm2 Índice de exposición: 1,00 Volumen lleno: 92736,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 92736,00 cm3 Densidad: 1,00 Nombre convencional: Flamenco en Cruz

Aparejo de Soga y Tizón Alternado con Soga cada 4 Hiladas

Traba: ladrillos de soga y tizón alternados con soga cada cuatro hiladas y solapados a cuartos de su longitud Patrón: figuras en cruz alineadas alternadas con columnas dentadas Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 24 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 13248,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 2484,00 cm2 Índice de traba vertical paralelo al plano: 104,00 cm2/u Superficie contacto vertical normal al plano: 4140,00 cm2 Índice de traba vertical normal al plano: 173,00 cm2/u Superficie de contacto total: 19872,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 1656,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 3312,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 3312,00 cm2 Índice de exposición: 1,00 Volumen lleno: 34776,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 34776,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo Calado de Soga y Tizón Alternado con Soga cada 4 Hiladas

Traba: ladrillos de soga y soga y tizón alternados cada cuatro hiladas y solapados a cuartos con huecos de 1 por ¾ de ladrillo Patrón: figuras en cruz alternadas a tresbolillo y reticulado oblicuo a 45° y 135° Desempeño: permeabilidad visual-lumínica baja, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 40 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 19872,00 cm2 Índice de traba horizontal: 497,00 cm2/u Superficie contacto vertical paralela al plano: 4416,00 cm2 Índice de traba vertical paralelo al plano: 110,00 cm2/u Superficie contacto vertical normal al plano: 4968,00 cm2 Índice de traba vertical normal al plano: 124,00 cm2/u Superficie de contacto total: 29256,00 cm2 Índice de traba total: 731,00 cm2/u Superficie llena paralela al plano: 2760,00 cm2 Superficie total paralela al plano: 3312,00 cm2 Permeabilidad: 552,00 cm2 Índice de permeabilidad: 0,17 Superficie expuesta paralela al plano: 5520,00 cm2 Superficie expuesta normal al plano: 3864,00 cm2 Exposición: 9384,00 cm2 Índice de exposición: 1,70 Volumen lleno: 57960,00 cm3 Volumen vacío: 11592,00 cm3 Volumen total: 69552,00 cm3 Densidad: 0,83 Nombre convencional: N/A

Aparejo de Soga y Tizón Alternados con Tizón cada 1 Hilada

Traba: ladrillos de soga y tizón alternados con tizones hilada por medio y solapados a cuartos de su longitud Patrón: figuras en cruz y escalonamientos regulares a 45° y 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 18 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 9936,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 828,00 cm2 Índice de traba vertical paralelo al plano: 46,00 cm2/u Superficie contacto vertical normal al plano: 4140,00 cm2 Índice de traba vertical normal al plano: 230,00 cm2/u Superficie de contacto total: 14904,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 1242,00 cm2 Superficie total paralela al plano: 1242,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 2484,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 2484,00 cm2 Índice de exposición:1,00 Volumen lleno: 26082,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 26082,00 cm3 Densidad: 1,00 Nombre convencional: Holandés Aparejo de Sogas y Tizón Alternados en la Hilada

Traba: ladrillos de soga y tizón alternados en la hilada y solapados a cuartos de su longitud Patrón: estriado diagonal de anchos alternados con escalonamientos regulares a 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 18 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 9936,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 1656,00 cm2 Índice de traba vertical paralelo al plano: 92,00 cm2/u Superficie contacto vertical normal al plano: 3312,00 cm2 Índice de traba vertical normal al plano: 184,00 cm2/u Superficie de contacto total: 14904,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 1242,00 cm2 Superficie total paralela al plano: 1242,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 2484,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 2484,00 cm2 Índice de exposición: 1,00 Volumen lleno: 26082,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 26082,00 cm3 Densidad: 1,00 Nombre convencional: Monje en Diagonal

Aparejo de Soga y Tizón Alternados en la Hilada

Traba: ladrillos de soga y tizón alternados en la hilada solapados a cuartos de su longitud Patrón: figuras en cruz y escalonamientos regulares diagonales a 20° y 160° Desempeño: aislación visual-térmica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 6 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 3312,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie de contacto vertical paralela al plano: 552,00 cm2 Índice de traba vertical paralelo al plano: 92,00 cm2/u Superficie contacto vertical normal al plano: 1104,00 cm2 Índice de traba vertical normal al plano: 184,00 cm2/u Superficie de contacto total: 4968,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 414,00 cm2 Superficie total paralela al plano: 414,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 828,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 828,00 cm2 Índice de exposición: 1,00 Volumen lleno: 8694,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 8694,00 cm3 Densidad: 1,00 Nombre convencional: Flamenco Aparejo de Soga y Tizón Dobles Alternados en la Hilada

Traba: ladrillos de soga doble y tizón doble alternados en la hilada y solapados a cuartos de su longitud Patrón: figuras en cruz y escalonamientos regulares a 35° y 145° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y uniforme Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 12 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 6624,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 1104,00 cm2 Índice de traba vertical paralelo al plano: 92,00 cm2/u Superficie contacto vertical normal al plano: 2208,00 cm2 Índice de traba vertical normal al plano: 184,00 cm2/u Superficie de contacto total: 9936,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 828,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1656,00 cm2 Índice de exposición: 1,00 Volumen lleno: 17388,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 17388,00 cm3 Densidad: 1,00 Nombre convencional: Flamenco en Cruz Doble

Aparejo de Soga y Tizón Alternados en la Hilada

Traba: ladrillos de soga y tizón alternados en la hilada y solapados a cuartos de su longitud Patrón: estriado horizontal alternado y figuras en columnas dentadas entrelazadas Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 10 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 5520,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 1104,00 cm2 Índice de traba vertical paralelo al plano: 110,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 166,00 cm2/u Superficie de contacto total: 8280,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 690,00 cm2 Superficie total paralela al plano: 690,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1380,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1380,00 cm2 Índice de exposición: 1,00 Volumen lleno: 14490,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 14490,00 cm3 Densidad: 1,00 Nombre convencional: Flamenco Doble Aparejo de Soga y Tizón Alternados en la Hilada

Traba: ladrillos de soga y tizón alternados en la hilada y solapados a cuartos de su longitud Patrón: figuras en zigzag de anchos alternados con escalonamientos a 45° y 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: medianeras, cerramientos perimetrales de interiores, muros portantes Cantidad de piezas módulo: 10 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 5520,00 cm2 Índice de traba horizontal: 552,00 cm2/u Superficie contacto vertical paralela al plano: 1104,00 cm2 Índice de traba vertical paralelo al plano: 110,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 166,00 cm2/u Superficie de contacto total: 8280,00 cm2 Índice de traba total: 828,00 cm2/u Superficie llena paralela al plano: 690,00 cm2 Superficie total paralela al plano: 690,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1380,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1380,00 cm2 Índice de exposición: 1,00 Volumen lleno: 14490,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 14490,00 cm3 Densidad: 1,00 Nombre convencional: Monje en Zigzag

Aparejo de Panderete

Traba: ladrillos de panderete solapados regularmente a mitades de su longitud Patrón: figuras en cruz y escalonamientos regulares diagonales a 45º y 135º Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y uniforme Usos convencionales: cerramiento de plenos y conductos, cercos bajos de jardines y patios, solados exteriores Cantidad de piezas módulo: 2 Espesor mínimo: 6,00 cm Espesor máximo: 6,00 cm Espesor predominante: 6,00 cm Superficie de contacto horizontal: 483,00 cm2 Índice de traba horizontal: 242,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 138,00 cm2/u Superficie de contacto total: 759,00 cm2 Índice de traba total: 380,00 cm2/u Superficie llena paralela al plano: 552,00 cm2 Superficie total paralela al plano: 552,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1104,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1104,00 cm2 Índice de exposición: 1,00 Volumen lleno: 2898,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 2898,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo Calado de Panderete

Traba: ladrillos de panderete solapados a cuartos de su longitud con huecos de ½ por ½ ladrillo Patrón: figuras rectangulares y cuadradas a tresbolillo y escalonamientos diagonales regulares a 35º y 145º Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios Cantidad de piezas módulo:2 Espesor mínimo: 6,00 cm Espesor máximo: 6,00 cm Espesor predominante: 6,00 cm Superficie de contacto horizontal: 276,00 cm2 Índice de traba horizontal: 138,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 0,00 cm2 Índice de traba vertical normal al plano: 0,00 cm2/u Superficie de contacto total: 276,00 cm2 Índice de traba total: 138,00 cm2/u Superficie llena paralela al plano: 552,00 cm2 Superficie total paralela al plano: 828,00 cm2 Permeabilidad: 276,00 cm2 Índice de permeabilidad: 0,33 Superficie expuesta paralela al plano: 1104,00 cm2 Superficie expuesta normal al plano: 552,00 cm2 Exposición: 1656,00 cm2 Índice de exposición: 1,50 Volumen lleno: 2898,00 cm3 Volumen vacío: 1449,00 cm3 Volumen total: 4347,00 cm3 Densidad: 0,67 Nombre convencional: Palomero

Aparejo de Panderete y Panderete de Pie

Traba: ladrillos de panderete y panderete de pie solapados a mitades de su longitud Patrón: figuras en bastón roto y espina de pez y escalonamientos diagonales regulares a 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica baja, textura lisa y uniforme Usos convencionales: revestimientos de fachadas, zócalos y solados exteriores Cantidad de piezas módulo: 8 Espesor mínimo: 6,00 cm Espesor máximo: 6,00 cm Espesor predominante: 6,00 cm Superficie de contacto horizontal: 1656,00 cm2 Índice de traba horizontal: 207,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 207,00 cm2/u Superficie de contacto total: 3312,00 cm2 Índice de traba total: 414,00 cm2/u Superficie llena paralela al plano: 2208,00 cm2 Superficie total paralela al plano: 2208,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 4416,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 4416,00 cm2 Índice de exposición: 1,00 Volumen lleno: 11592,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 11592,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Panderete Doble y Panderete de Pie

Traba: ladrillos de panderete y panderete de pie alternados en la hilada y por hiladas solapados a mitades Patrón: figuras rectangulares repetidas en horizontal y alternadas en vertical conformando damero Desempeño: aislación visual-lumínica alta, aislación acústica-térmica baja, textura lisa y alternada Usos convencionales: revestimientos de fachadas, zócalos y solados exteriores Cantidad de piezas módulo: 6 Espesor mínimo: 6,00 cm Espesor máximo: 6,00 cm Espesor predominante: 6,00 cm Superficie de contacto horizontal: 1380,00 cm2 Índice de traba horizontal: 230,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 1104,00 cm2 Índice de traba vertical normal al plano: 184,00 cm2/u Superficie de contacto total: 2484,00 cm2 Índice de traba total: 414,00 cm2/u Superficie llena paralela al plano: 1656,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 3312,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 3312,00 cm2 Índice de exposición: 1,00 Volumen lleno: 8694,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 8694,00 cm3 Densidad: 1,00 Nombre convencional: N/A

Aparejo de Panderete Doble y Panderete de Pie Doble

Traba: ladrillos de panderete y panderete de pie alternados en la hilada y por hiladas solapados a mitades Patrón: figuras cuadrangulares alternadas en horizontal y vertical conformando damero Desempeño: aislación visual-lumínica alta, aislación acústica-térmica baja, textura lisa y alternada Usos convencionales: revestimientos de fachadas, zócalos y solados exteriores Cantidad de piezas módulo: 8 Espesor mínimo: 6,00 cm Espesor máximo: 6,00 cm Espesor predominante: 6,00 cm Superficie de contacto horizontal: 1656,00 cm2 Índice de traba horizontal: 207,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 207,00 cm2/u Superficie de contacto total: 3312,00 cm2 Índice de traba total: 414,00 cm2/u Superficie llena paralela al plano: 2208,00 cm2 Superficie total paralela al plano: 2208,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 4416,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 4416,00 cm2 Índice de exposición: 1,00 Volumen lleno: 11592,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 11592,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Soga y Panderete

Traba: ladrillos de soga solapados a mitades y panderete paralelo alternando caras cada par de hiladas Patrón: estriado horizontal alternado y escalonamientos regulares diagonales a 60° y 120° Desempeño: aislación visual-lumínica alta, aislación acústica térmica media alta, textura lisa y alternada Usos convencionales: cerramientos perimetrales de interiores y muros portantes Cantidad de piezas módulo: 12 Espesor mínimo: 18,00 cm Espesor máximo: 18,00 cm Espesor predominante: 18,00 cm Superficie de contacto horizontal: 5382,00 cm2 Índice de traba horizontal: 449,00 cm2/u Superficie contacto vertical paralela al plano: 2208,00 cm2 Índice de traba vertical paralelo al plano: 184,00 cm2/u Superficie contacto vertical normal al plano: 1656,00 cm2 Índice de traba vertical normal al plano: 138,00 cm2/u Superficie de contacto total: 9246,00 cm2 Índice de traba total: 771,00 cm2/u Superficie llena paralela al plano: 1104,00 cm2 Superficie total paralela al plano: 1104,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 2208,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 2208,00 cm2 Índice de exposición: 1,00 Volumen lleno: 17388,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 17388,00 cm3 Densidad: 1,00 Nombre convencional: N/A

Aparejo de Soga y Sardinel de Pie

Traba: ladrillos de soga y sardinel de pie solapados a cuartos de su longitud Patrón: figuras en bastón roto y espina de pez y escalonamientos diagonales regulares a 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y uniforme Usos convencionales: zócalos, pavimentos y solados exteriores Cantidad de piezas módulo: 16 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 5520,00 cm2 Índice de traba horizontal: 345,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 5382,00 cm2 Índice de traba vertical normal al plano: 336,00 cm2/u Superficie de contacto total: 10902,00 cm2 Índice de traba total: 681,00 cm2/u Superficie llena paralela al plano: 2208,00 cm2 Superficie total paralela al plano: 2208,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 4416,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 4416,00 cm2 Índice de exposición: 1,00 Volumen lleno: 23184,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 23184,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Soga Doble y Sardinel de Pie Doble

Traba: ladrillos de soga doble y sardinel de pie doble aparejados a mitades y cuartos de su longitud Patrón: figuras en bastón roto y espina de pez y escalonamientos diagonales regulares a 135° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y uniforme Usos convencionales: zócalos, pavimentos y solados exteriores Cantidad de piezas módulo: 16 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 5520,00 cm2 Índice de traba horizontal: 345,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 5520,00 cm2 Índice de traba vertical normal al plano: 345,00 cm2/u Superficie de contacto total: 11040,00 cm2 Índice de traba total: 690,00 cm2/u Superficie llena paralela al plano: 2208,00 cm2 Superficie total paralela al plano: 2208,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 4416,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 4416,00 cm2 Índice de exposición: 1,00 Volumen lleno: 23184,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 23184,00 cm3 Densidad: 1,00 Nombre convencional: N/A

Aparejo de Soga Cuádruple y Sardinel de Pie Doble

Traba: ladrillos de soga cuádruple y sardinel de pie doble alternados en la hilada y solapados a mitades y cuartos Patrón: figuras rectangulares repetidas en horizontal y alternadas en vertical conformando damero Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y alternada Usos convencionales: zócalos, pavimentos y solados exteriores Cantidad de piezas módulo: 12 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 4968,00 cm2 Índice de traba horizontal: 414,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 3312,00 cm2 Índice de traba vertical normal al plano: 276,00 cm2/u Superficie de contacto total: 8280,00 cm2 Índice de traba total: 690,00 cm2/u Superficie llena paralela al plano: 1656,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 3312,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 3312,00 cm2 Índice de exposición: 1,00 Volumen lleno: 17388,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 17388,00 cm3 Densidad: 1,00 Nombre convencional: N/A Aparejo de Soga Cuádruple y Sardinel de Pie Cuádruple

Traba: ladrillos de soga y sardinel de pie cuádruples intercalados en la hilada y solapados a mitades y cuartos Patrón: figuras cuadrangulares alternadas en horizontal y vertical conformando damero Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y alternada Usos convencionales: zócalos, pavimentos y solados exteriores Cantidad de piezas módulo: 16 Espesor mínimo: 12,00 cm Espesor máximo: 12,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 5520,00 cm2 Índice de traba horizontal: 345,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 5520,00 cm2 Índice de traba vertical normal al plano: 345,00 cm2/u Superficie de contacto total: 11040,00 cm2 Índice de traba total: 690,00 cm2/u Superficie llena paralela al plano: 2208,00 cm2 Superficie total paralela al plano: 2208,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 4416,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 4416,00 cm2 Índice de exposición: 1,00 Volumen lleno: 23184,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 23184,00 cm3 Densidad: 1,00 Nombre convencional: N/A

Aparejo Calado de Soga y Sardinel de Pie

Traba: ladrillos de soga y sardinel de pie solapados a octavos con huecos de ¼ por 1 ladrillo Patrón: reticulado uniforme a 0° y 90° con predominancia vertical Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 6 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 1104,00 cm2 Índice de traba horizontal: 184,00 cm2/u Superficie de contacto vertical paralela al plano: 828,00 cm2 Índice de traba vertical paralelo al plano: 138,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 46,00 cm2/u Superficie de contacto total: 2208,00 cm2 Índice de traba total: 368,00 cm2/u Superficie llena paralela al plano: 414,00 cm2 Superficie total paralela al plano: 690,00 cm2 Permeabilidad: 276,00 cm2 Índice de permeabilidad: 0,40 Superficie expuesta paralela al plano: 828,00 cm2 Superficie expuesta normal al plano: 2760,00 cm2 Exposición: 3588,00 cm2 Índice de exposición: 4,33 Volumen lleno: 8694,00 cm3 Volumen vacío: 5796,00 cm3 Volumen total: 14490,00 cm3 Densidad: 0,60 Nombre convencional: N/A Aparejo Calado de Soga y Sardinel de Pie

Traba: ladrillos de soga y sardinel de pie solapados a un octavo con huecos de ¾ por 1 ladrillo Patrón: reticulado uniforme a 0° y 90° con ligera predominancia vertical Desempeño: permeabilidad visual-lumínica alta, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 4 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm,00 Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 138,00 cm2/u Superficie de contacto vertical paralela al plano: 552,00 cm2 Índice de traba vertical paralelo al plano: 138,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 1380,00 cm2 Índice de traba total: 345,00 cm2/u Superficie llena paralela al plano: 276,00 cm2 Superficie total paralela al plano: 690,00 cm2 Permeabilidad: 414,00 cm2 Índice de permeabilidad: 0,60 Superficie expuesta paralela al plano: 552,00 cm2 Superficie expuesta normal al plano: 1932,00 cm2 Exposición: 2484,00 cm2 Índice de exposición: 4,50 Volumen lleno: 5796,00 cm3 Volumen vacío: 8694,00 cm3 Volumen total: 14490,00 cm3 Densidad: 0,40 Nombre convencional: N/A

Aparejo de Soga y en Triscadas Opuestas

Traba: ladrillos de soga y en triscadas opuestas aparejados a cuartos Patrón: figuras en triángulo y rombo y estriado horizontal uniforme a 90° Desempeño: permeabilidad visual-lumínica alta, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 12 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 2208,00 cm2 Índice de traba horizontal: 184,00 cm2/u Superficie contacto vertical paralela al plano: 1656,00 cm2 Índice de traba vertical paralelo al plano: 138,00 cm2/u Superficie de contacto vertical normal al plano: 552,00 cm2 Índice de traba vertical normal al plano: 46,00 cm2/u Superficie de contacto total: 4416,00 cm2 Índice de traba total: 368,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 1546,00 cm2 Permeabilidad: 718,00 cm2 Índice de permeabilidad: 0,46 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 5520,00 cm2 Exposición: 7176,00 cm2 Índice de exposición: 4,33 Volumen lleno: 17388,00 cm3 Volumen vacío: 7535,00 cm3 Volumen total: 24923,00 cm3 Densidad: 0,70 Nombre convencional: N/A Aparejo Calado de Doble Soga Dentada, Sardinel y Sardinel de Pie

Traba: ladrillos de soga dentada, sardinel y sardinel de pie solapados a octavos con huecos de ¾ por 1 ladrillo Patrón: reticulado uniforme a 0° y a 90° con ligera predominancia vertical Desempeño: permeabilidad visual-lumínica media, aislación acústica baja-térmica, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios Cantidad de piezas módulo: 20 Espesor mínimo: 10,29 cm Espesor máximo: 33,00 cm Espesor predominante: 33,00 cm Superficie de contacto horizontal: 3312,00 cm2 Índice de traba horizontal: 166,00 cm2/u Superficie contacto vertical paralela al plano: 2208,00 cm2 Índice de traba vertical paralelo al plano: 110,00 cm2/u Superficie de contacto vertical normal al plano: 552,00 cm2 Índice de traba vertical normal al plano: 28,00 cm2/u Superficie de contacto total: 6072,00 cm2 Índice de traba total: 304,00 cm2/u Superficie llena paralela al plano: 2484,00 cm2 Superficie total paralela al plano: 3312,00 cm2 Permeabilidad: 828,00 cm2 Índice de permeabilidad: 0,25 Superficie expuesta paralela al plano: 9384,00 cm2 Superficie expuesta normal al plano: 1656,00 cm2 Exposición: 11040,00 cm2 Índice de exposición: 1,18 Volumen lleno: 28980,00 cm3 Volumen vacío: 74768,00 cm3 Volumen total: 103748,00 cm3 Densidad: 0,28 Nombre convencional: N/A

Aparejo Calado de Soga y Sardinel

Traba: ladrillos de soga y sardinel solapados a octavos con huecos de ¾ por ½ ladrillo Patrón: reticulado uniforme a 0° y 90° con predominancia horizontal Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 3 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00cm Superficie de contacto horizontal: 552,00 cm2 Índice de traba horizontal: 184,00 cm2/u Superficie de contacto vertical paralela al plano: 276,00 cm2 Índice de traba vertical paralelo al plano: 92,00 cm2/u Superficie de contacto vertical normal al plano: 276,00 cm2 Índice de traba vertical normal al plano: 92,00 cm2/u Superficie de contacto total: 1104,00 cm2 Índice de traba total: 368,00 cm2/u Superficie llena paralela al plano: 207,00 cm2 Superficie total paralela al plano: 414,00 cm2 Permeabilidad: 207,00 cm2 Índice de permeabilidad: 0,50 Superficie expuesta paralela al plano: 414,00 cm2 Superficie expuesta normal al plano: 1380,00 cm2 Exposición: 1794,00 cm2 Índice de exposición: 4,33 Volumen lleno: 4347,00 cm3 Volumen vacío: 4347,00 cm3 Volumen total: 8694,00 cm3 Densidad: 0,50 Nombre convencional: N/A Aparejo Calado de Soga y Sardinel a Filo

Traba: ladrillos de soga y sardinel solapados a octavos y a filo de una cara con huecos de ¾ por ½ ladrillo Patrón: estriados uniformes en vertical y horizontal a 0° y 90° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 24,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 276,00 cm2 Índice de traba horizontal: 138,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 414,00 cm2 Índice de traba total: 207,00 cm2/u Superficie llena paralela al plano: 207,00 cm2 Superficie total paralela al plano: 414,00 cm2 Permeabilidad: 207,00 cm2 Índice de permeabilidad: 0,50 Superficie expuesta paralela al plano: 414,00 cm2 Superficie expuesta normal al plano: 966,00 cm2 Exposición: 1380,00 cm2 Índice de exposición: 3,33 Volumen lleno: 2898,00 cm3 Volumen vacío: 5796,00 cm3 Volumen total: 8694,00 cm3 Densidad: 0,33 Nombre convencional: N/A

Aparejo Calado de Soga y Sardinel Alternado

Traba: ladrillos de soga y sardinel solapados a octavos y alternando filos de caras con huecos de ¾ por ½ ladrillo Patrón: a tresbolillo uniforme y alineamientos diagonales a 35° y 145° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y uniforme Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 8 Espesor mínimo: 12,00 cm Espesor máximo: 36,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 1104,00 cm2 Índice de traba horizontal: 138,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 552,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 1656,00 cm2 Índice de traba total: 207,00 cm2/u Superficie llena paralela al plano: 828,00 cm2 Superficie total paralela al plano: 1656,00 cm2 Permeabilidad: 828,00 cm2 Índice de permeabilidad: 0,50 Superficie expuesta paralela al plano: 1656,00 cm2 Superficie expuesta normal al plano: 3864,00 cm2 Exposición: 5520,00 cm2 Índice de exposición: 3,33 Volumen lleno: 11592,00 cm3 Volumen vacío: 40572,00 cm3 Volumen total: 52164,00 cm3 Densidad: 0,22 Nombre convencional: N/A Aparejo Calado de Soga y Sardinel Centrado

Traba: ladrillos de soga y sardinel solapados a octavos de su longitud y centrados con huecos de ¾ por ½ ladrillo Patrón: estriados alternados en vertical y horizontal alternado a 0° y 90° Desempeño: permeabilidad visual-lumínica media, aislación acústica-térmica baja, textura rugosa y alternada Usos convencionales: cerramientos de semicubiertos de servicios, cercos de jardines y patios, barandas Cantidad de piezas módulo: 2 Espesor mínimo: 12,00 cm Espesor máximo: 24,00 cm Espesor predominante: 12,00 cm Superficie de contacto horizontal: 276,00 cm2 Índice de traba horizontal: 138,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie de contacto vertical normal al plano: 138,00 cm2 Índice de traba vertical normal al plano: 69,00 cm2/u Superficie de contacto total: 414,00 cm2 Índice de traba total: 207,00 cm2/u Superficie llena paralela al plano: 207,00 cm2 Superficie total paralela al plano: 414,00 cm2 Permeabilidad: 207,00 cm2 Índice de permeabilidad: 0,50 Superficie expuesta paralela al plano: 414,00 cm2 Superficie expuesta normal al plano: 966,00 cm2 Exposición: 1380,00 cm2 Índice de exposición: 3,33 Volumen lleno: 2898,00 cm3 Volumen vacío: 5796,00 cm3 Volumen total: 8694,00 cm3 Densidad: 0,33 Nombre convencional: N/A

Aparejo de Panderete con Sardinel en Llave

Traba: ladrillos de panderete en paralelo alternados en la hilada con sardineles en llave solapados a mitades Patrón: figuras en cruz y escalonamientos diagonales regulares diagonales a 35º y 145º Desempeño: aislación visual-lumínica alta, aislación acústica-térmica media, textura lisa y uniforme Usos convencionales: cerramientos perimetrales de interiores Cantidad de piezas módulo: 6 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 cm Superficie de contacto horizontal: 1656,00 cm2 Índice de traba horizontal: 276,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 1104,00 cm2 Índice de traba vertical normal al plano: 184,00 cm2/u Superficie de contacto total: 2760,00 cm2 Índice de traba total: 460,00 cm2/u Superficie llena paralela al plano: 690,00 cm2 Superficie total paralela al plano: 690,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 1380,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 1380,00 cm2 Índice de exposición: 1,00 Volumen lleno: 8694,00 cm3 Volumen vacío: 5796,00 cm3 Volumen total: 14490,00 cm3 Densidad: 0,60 Nombre convencional: Capuchino Aparejo de Panderete y Sardinel en llave Alternados con Tizón

Traba: ladrillos de panderete en paralelo con sardinel en llave alternados con tizón c/4 hiladas y solapados a octavos Patrón: figuras en cruz y estriado horizontal doblemente alternado a 90° Desempeño: aislación visual-lumínica alta, aislación acústica-térmica alta, textura lisa y alternada Usos convencionales: cerramientos perimetrales de interiores Cantidad de piezas módulo: 39 Espesor mínimo: 24,00 cm Espesor máximo: 24,00 cm Espesor predominante: 24,00 m Superficie de contacto horizontal: 11316,00 cm2 Índice de traba horizontal: 290,00 cm2/u Superficie contacto vertical paralela al plano: 0,00 cm2 Índice de traba vertical paralelo al plano: 0,00 cm2/u Superficie contacto vertical normal al plano: 7452,00 cm2 Índice de traba vertical normal al plano: 191,00 cm2/u Superficie de contacto total: 18768,00 cm2 Índice de traba total: 481,00 cm2/u Superficie llena paralela al plano: 4347,00 cm2 Superficie total paralela al plano: 4347,00 cm2 Permeabilidad: 0,00 cm2 Índice de permeabilidad: 0,00 Superficie expuesta paralela al plano: 8694,00 cm2 Superficie expuesta normal al plano: 0,00 cm2 Exposición: 8694,00 cm2 Índice de exposición: 1,00 Volumen lleno: 56511,00 cm3 Volumen vacío: 0,00 cm3 Volumen total: 56511,00 cm3 Densidad: 1,00 Nombre convencional: N/A

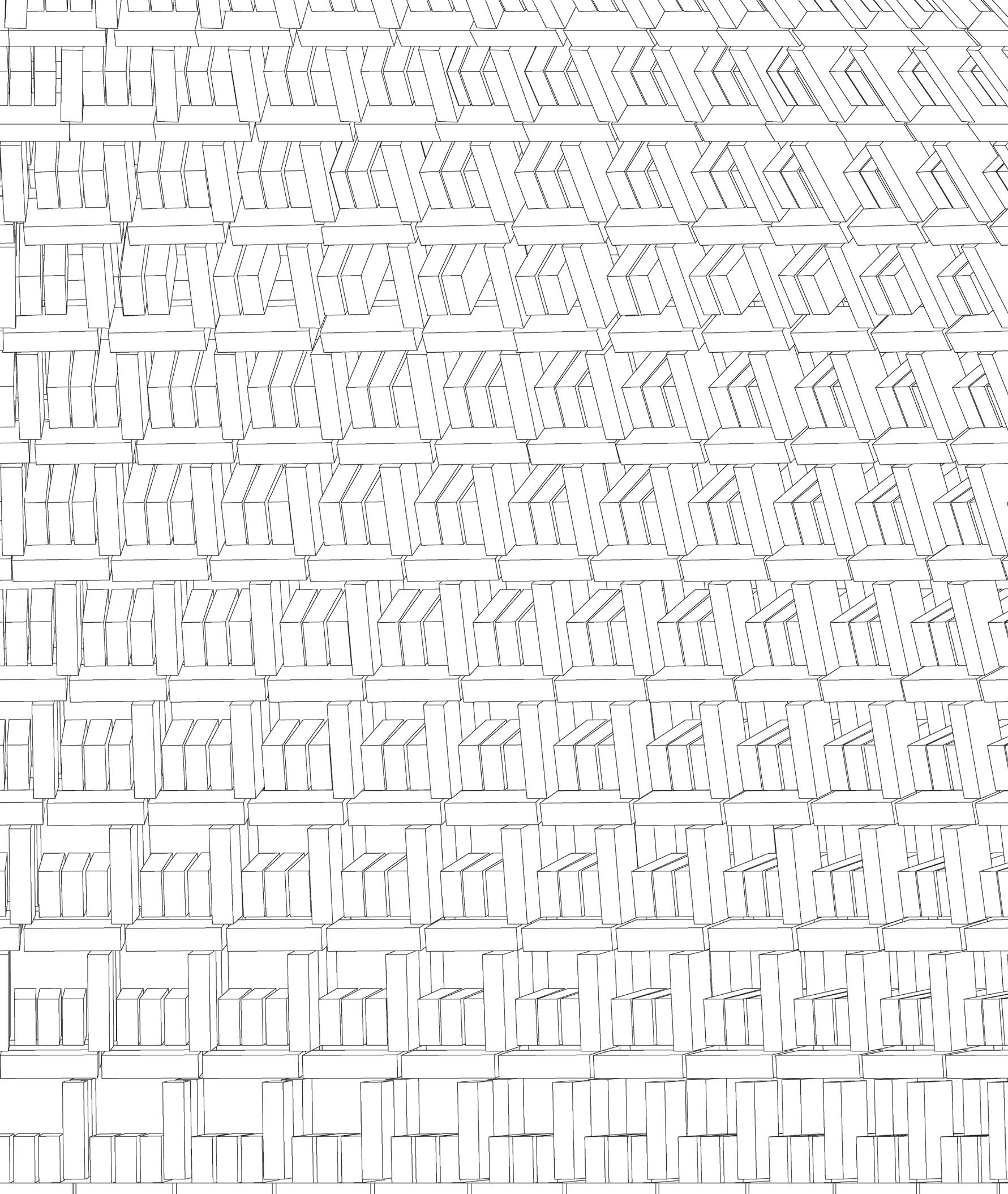

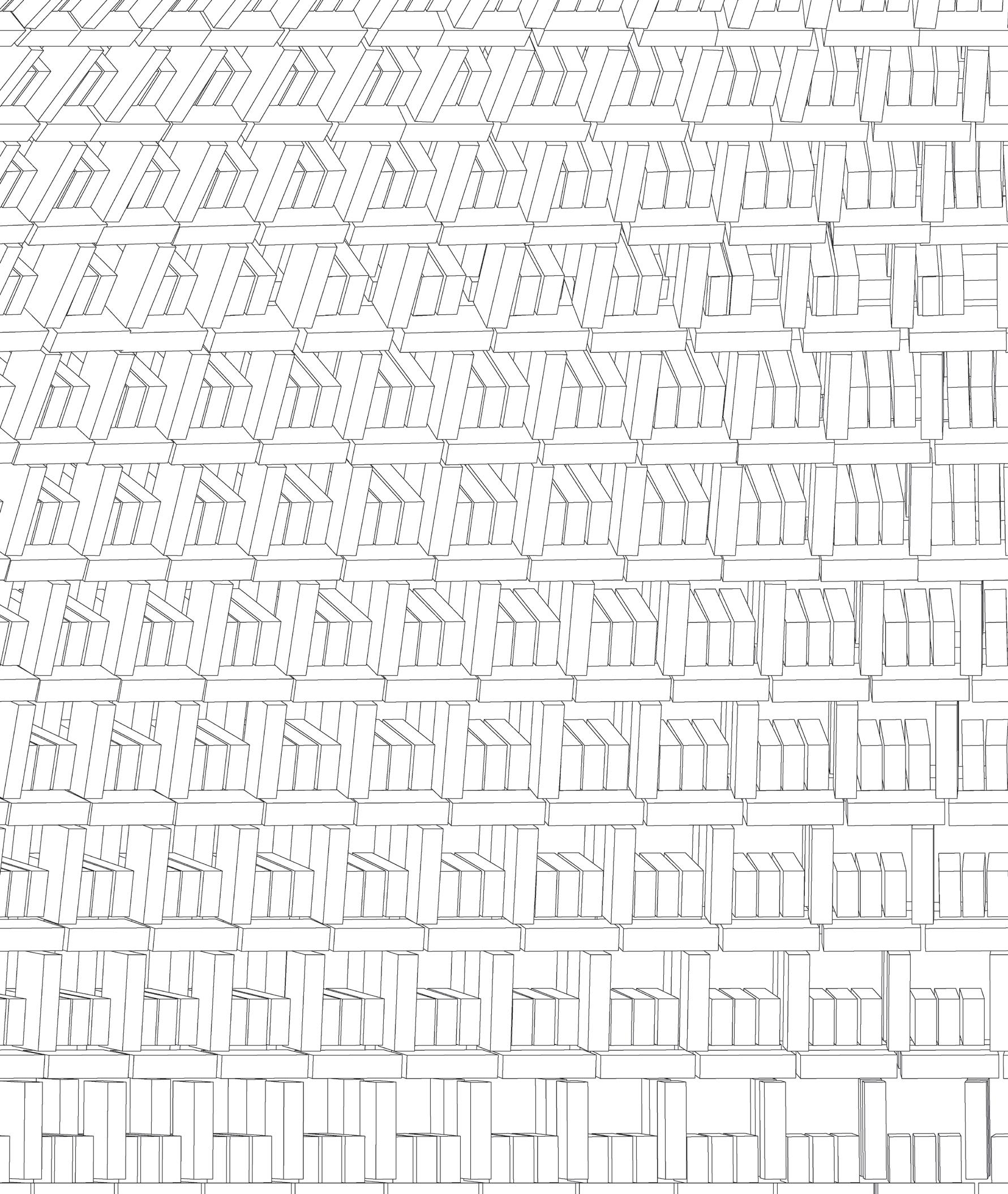

UTDT EAEU, Programa en Arquitectura y Tecnología 2014, Taller. Hiatus, vista, sector
