ADP Harper Floor Mount Vanity

Page 1

PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 750W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 CENTRE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 750 FLOOR MOUNT CODE: HARFAS0750FMCCP - (CHERRY PIE) HARFAS0750FMCDU - (DURASEIN) DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. 375 375 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 750 750 734.5 635.5 48 35 35 90 64 79 109 90 48 18 1.5 1.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 900W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 CENTRE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 900 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS0900FMCCP - (CHERRY PIE) HARFAS0900FMCDU - (DURASEIN) 450 450 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 900 900 884.5 785.5 48 35 35 90 64 79 109 90 48 18 1.5 1.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 1200W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/03/2024 02 CENTRE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 1200 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS1200FMCCP - (CHERRY PIE) HARFAS1200FMCDU - (DURASEIN) 600 600 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 1200 1200 1184.5 1085.5 48 35 35 90 64 79 109 90 48 18 1.5 1.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 1500W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 CENTRE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 1500 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS1500FMCCP - (CHERRY PIE) HARFAS1500FMCDU - (DURASEIN) 750 750 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 298 298 1500 1500 785.5 1485.5 48 35 35 90 64 79 109 90 48 18 1.5 2.5 1.5 2.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 1500W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 DOUBLE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 1500 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS1500FMDCP - (CHERRY PIE) HARFAS1500FMDDU - (DURASEIN) 420 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 298 298 420 660 1500 1500 785.5 1485.5 48 35 35 90 64 90 48 18 1.5 2.5 1.5 2.5 R80 **12 / 20 796 DRAWER OPEN 79 109

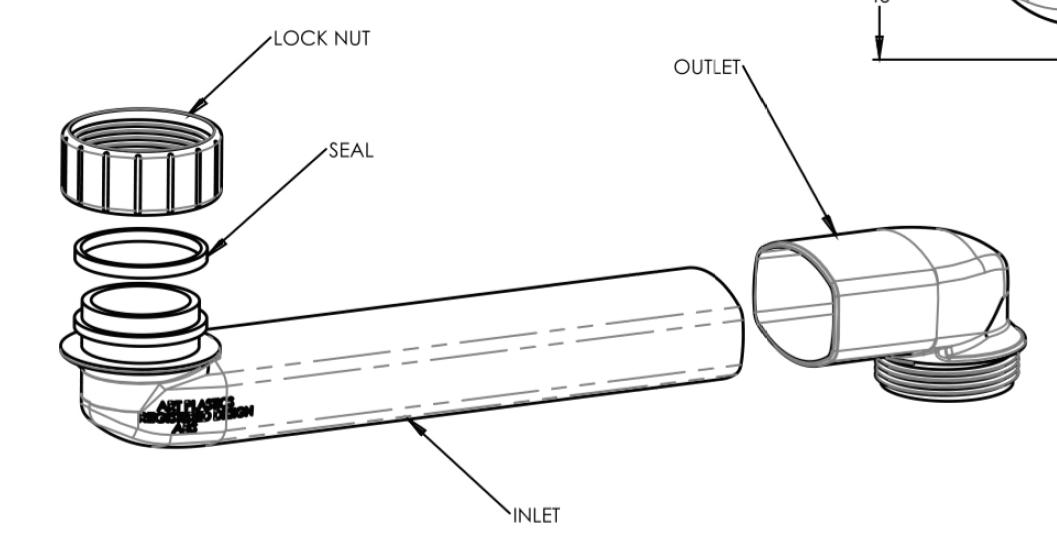

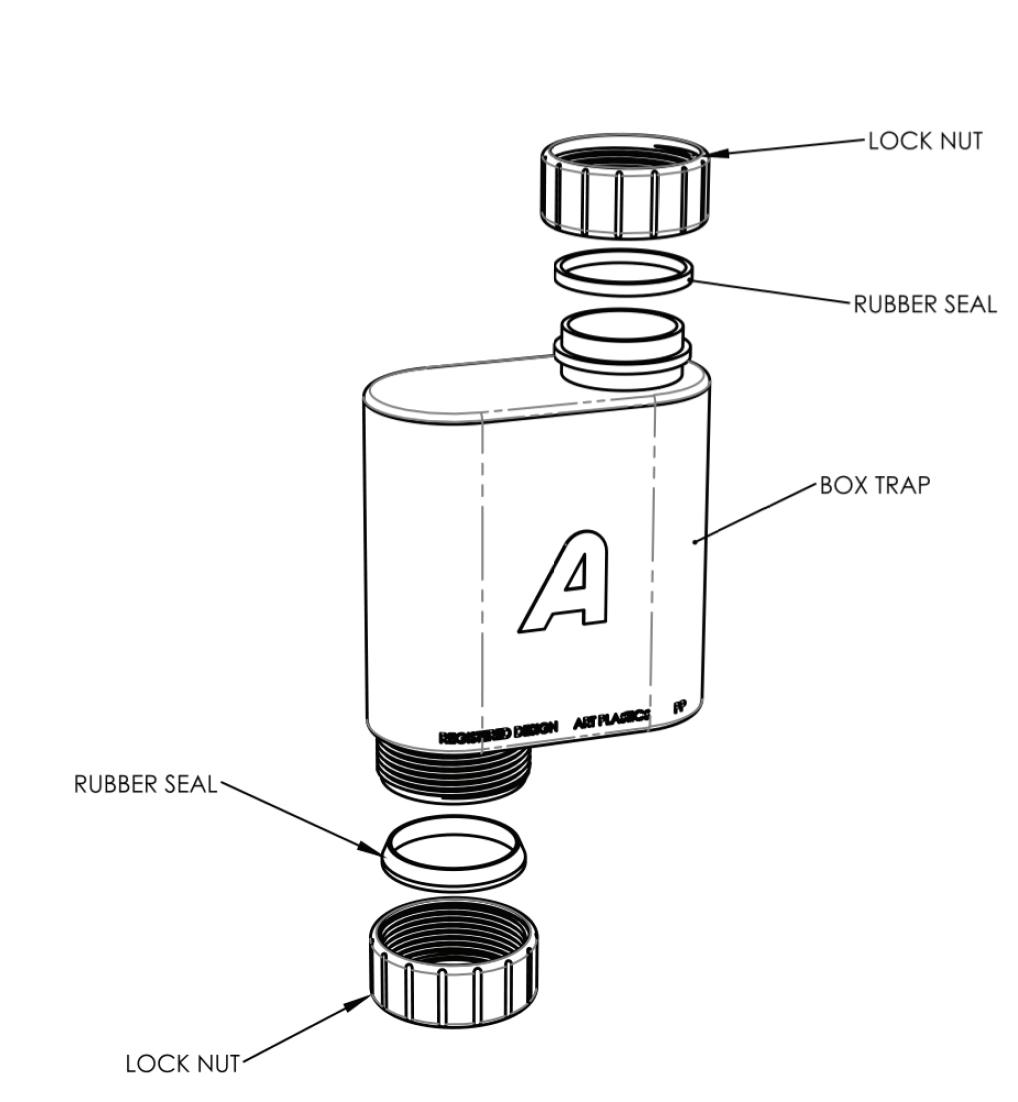

PRODUCT: OUTLET SIZE: VERSION: CODE: FINISH: 40MM DATE: 29/06/2023 02 SPCSVRKIT40 WHITE NOTES: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. SPACE SAVER PLUMBING KIT INCLUDED TO CONCEAL PLUMBING BEHIND DRAWER. PLEASE NOTE THAT THE BOX TRAP IS NOT COMPATIBLE WITH ALL BASINS. RECOMMEND USING A SHORT TRAP FOR SEMI INSET BASINS. SPACE SAVER PLUMBING KIT BOX TRAP
SEAL
NUT LOCK NUT LOCK NUT RUBBER SEAL INLET SEAL OUTLET WASTE COUPLING WASTE SEAL 113 160 58 238 MAXIMUM 90 MINIMUM* 68 46 306 MINIMUM HEIGHT 54 57 72 VANITY BASE PANEL VANITY BACK PANEL 114
RUBBER
LOCK
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 1800W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 CENTRE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 1800 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS1800FMCCP - (CHERRY PIE) HARFAS1800FMCDU - (DURASEIN) 900 900 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 298 298 1800 1800 1785.5 1085.5 48 35 35 90 64 79 109 90 48 18 1.5 2.5 1.5 2.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: SIZE: CONFIGURATION: VERSION: BASIN POSITION: TOP: 1800W x 500D x 850/1030H ALL DRAWER, FLOOR MOUNT DATE: 05/02/2024 01 DOUBLE 90MM SOLID SURFACE BENCHTOP NOTES: HARPER 1800 FLOOR MOUNT CODE: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. **FOR DURASEIN FINISHES 12MM MATERIAL THICKNESS. 20MM THICKNESS FOR ALL OTHER BENCHTOP FINISHES. LEGS ARE NOT LOAD BEARING, VANITY MUST BE SECURED TO WALL. HARFAS1800FMDCP - (CHERRY PIE) HARFAS1800FMDDU - (DURASEIN) 900 450 450 250 500 500 476 494 760 180 850 1030 420 420 149 305 305 298 298 1800 1800 1785.5 1085.5 48 35 35 90 64 79 109 90 48 18 1.5 2.5 1.5 2.5 R80 **12 / 20 796 DRAWER OPEN
PRODUCT: OUTLET SIZE: VERSION: CODE: FINISH: 40MM DATE: 29/06/2023 02 SPCSVRKIT40 WHITE NOTES: DIMENSIONS ARE NOMINAL. DO NOT DRILL OR ROUGH IN UNTIL YOU HAVE RECIEVED AND MEASURED YOUR VANITY. ALL DIMENSIONS ARE IN MILLIMETRES. DO NOT MEASURE FROM DRAWING. SPACE SAVER PLUMBING KIT INCLUDED TO CONCEAL PLUMBING BEHIND DRAWER. PLEASE NOTE THAT THE BOX TRAP IS NOT COMPATIBLE WITH ALL BASINS. RECOMMEND USING A SHORT TRAP FOR SEMI INSET BASINS. SPACE SAVER PLUMBING KIT BOX TRAP
SEAL
NUT LOCK NUT LOCK NUT RUBBER SEAL INLET SEAL OUTLET WASTE COUPLING WASTE SEAL 113 160 58 238 MAXIMUM 90 MINIMUM* 68 46 306 MINIMUM HEIGHT 54 57 72 VANITY BASE PANEL VANITY BACK PANEL 114
RUBBER
LOCK
