Window-Scape
形式 只是事物的表層。
in-between Enclosure and Disclosure
-Behaviorology
生活方式 才是建築物的 -深層結構。
05
形式 只是事物的表層。 生活方式 才是建築物的 -深層結構。
Proposition
「窗」，被限制於自身的框架裡 我們應思考如何用新的設計 將原本與「窗」不可分割的事物 重新匯集凝聚 讓「窗」的存在延伸出去
Window-Scape: in between

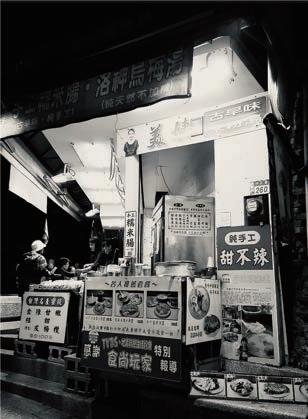

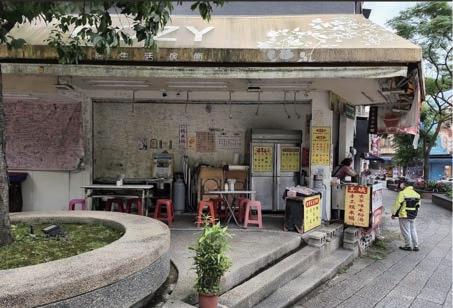

07 店面實照
在淡水老街特定範圍內，選擇一處店面的 局部空間做為改造對象，並加以測量、繪
製各種圖面。製作成1:20完整基地與建築
模型，並研究人與基地物之互動關系，進
而拆解繪製其概念分析圖、發展成設計後
置回原基地。
08
Window-Scape: in between
基礎分析
這店面位於老街末端，木下靜涯公園旁的邊角。
面積雖小，卻非常有趣。
店門最前方有個小門正對老街，
側門開口面向公園
展開的遮雨棚將公園變成店內的一部份 形成了半室內、半室外的曖昧空間
基 礎 分 析
09
10 遮雨棚轉化室外空間 高低差 第二開口 室外 室內 只能透過聲音溝通 無法發揮基地特性 可規劃其他互動 例如:購買介面、得來速等 交易
Window-Scape: in between
觀察與分析
在幾次觀察之後，我拆解老闆與顧客間的
交易行為並將其繪製成各種分析圖，並藉
由圖面重疊得出各種衝突與不當之處。
並思考如何在現有的情況下，解決該問題 令人與空間之間擁有更友善的互動。
店面空間狹長 動線交雜 擴大空間 老闆動線 客人動線 實際空間大小 空間感知 外帶內用 模糊室內外空間界線 令用餐、工作區延伸至室外 送餐 清潔 處理食材 外帶內用 擴大此界線
11 分 析 圖 面
空間過於狹小
12
空間感知放大 最大化利用空間 發揮基地特色 規劃動線與區域 模糊空間界線 室內外互動裝置 清潔/送餐(內用) 處理/拿取食材 送餐(外帶) 外帶動線 內用區域 常用(65%) 中 少用 常用(65%) 中 少用 老闆動線分析 忙碌動線 閒置動線 正常動線 動線衝突
Window-Scape: in between
設計概念
根據訪問，因為店面過小，所以老闆在每天
早上會把餐車與桌子移出，在無意間改變了
整個空間的界線，讓其像是擁有彈性般、能
放大縮小，隨著時間與需求改變移動。
設計手法
利用人體尺度切割出如七巧板般契合的家 具。以此達到空間的最大利用，並在此前符
合人體尺度的前提下，安排人與空間互動所
需的合理動線。
關店時把物品收入店內
開張時將外部空間納為己用
設 計 發 展
13

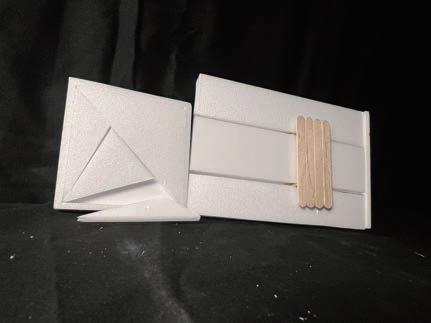

由七巧板的完美契合，與 滑軌的移動為基礎，並考慮 其機能性，進而發展整體設 計。
14
Window-Scape: in between
15 測 量 圖 面

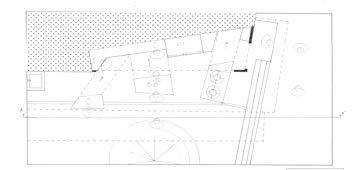

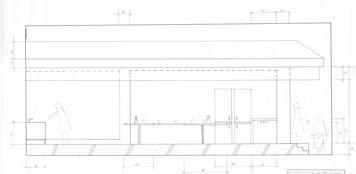

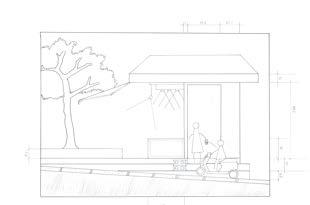

原平面圖 原立面圖

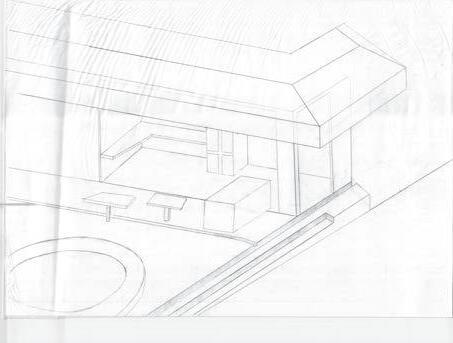

等角透視圖

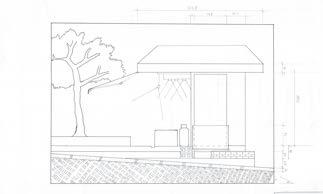

16 原立面圖
Window-Scape: in between

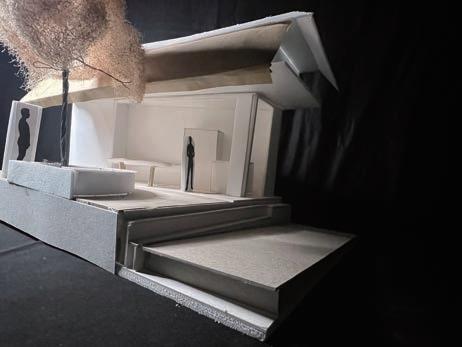

17 基 地 模
18
Window-Scape: in between
19 設 計 圖 面

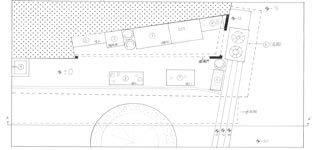

設計後平面圖 設計後立面圖

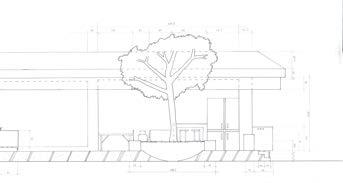

20 設計後立面圖
Window-Scape: in between

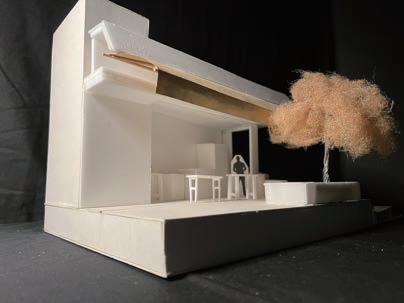

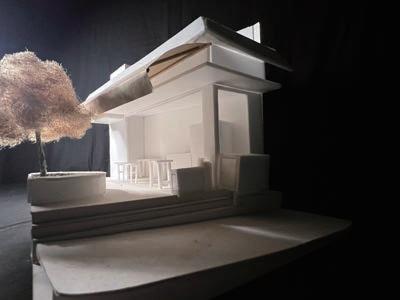

21 設 計 模 型
22
