VIVIENDA RURAL
CONSTRUCCIÓN AQUITANIA
JUAN ESTEBAN SALDAÑA.O.
CONSTRUCCIÓN AQUITANIA

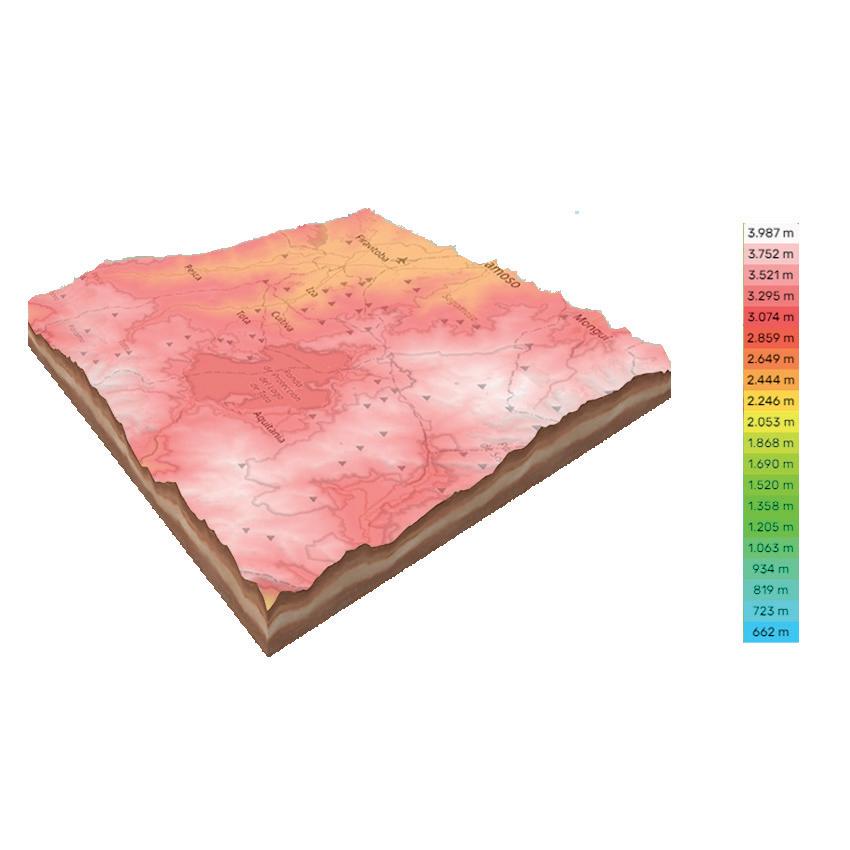

ALTURAS DE AQUITANIA

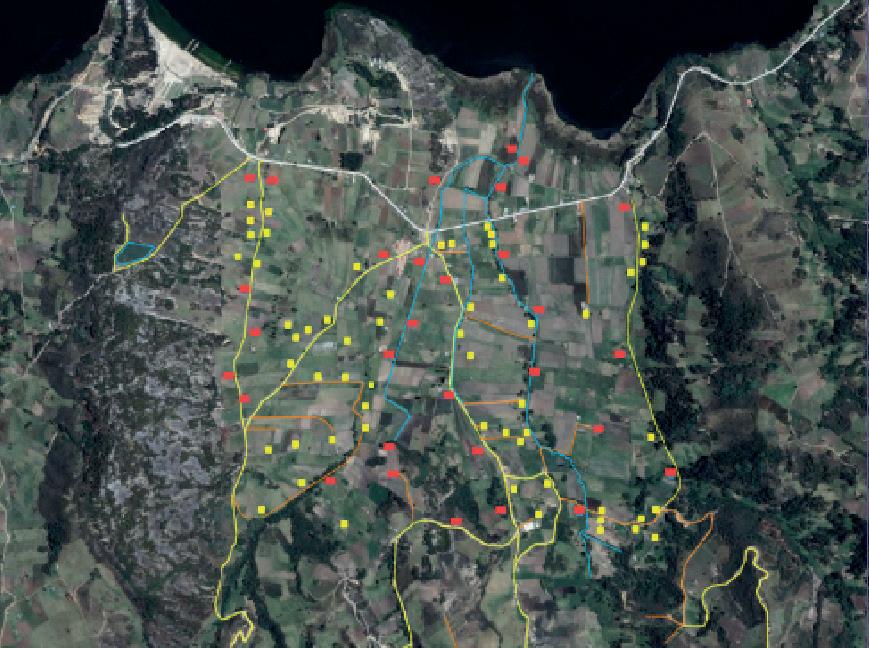

VIVIENDA DISPERSA
CRITERIOS DE DISEÑO

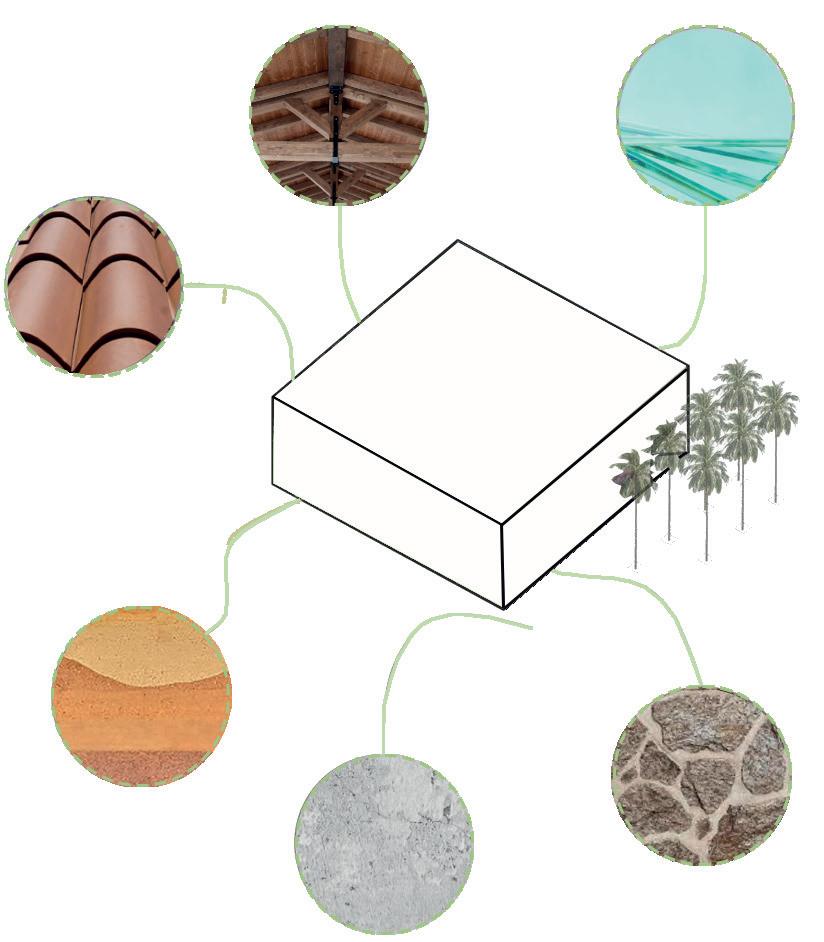

INSIDENCIA SOLAR MATERIALIDAD

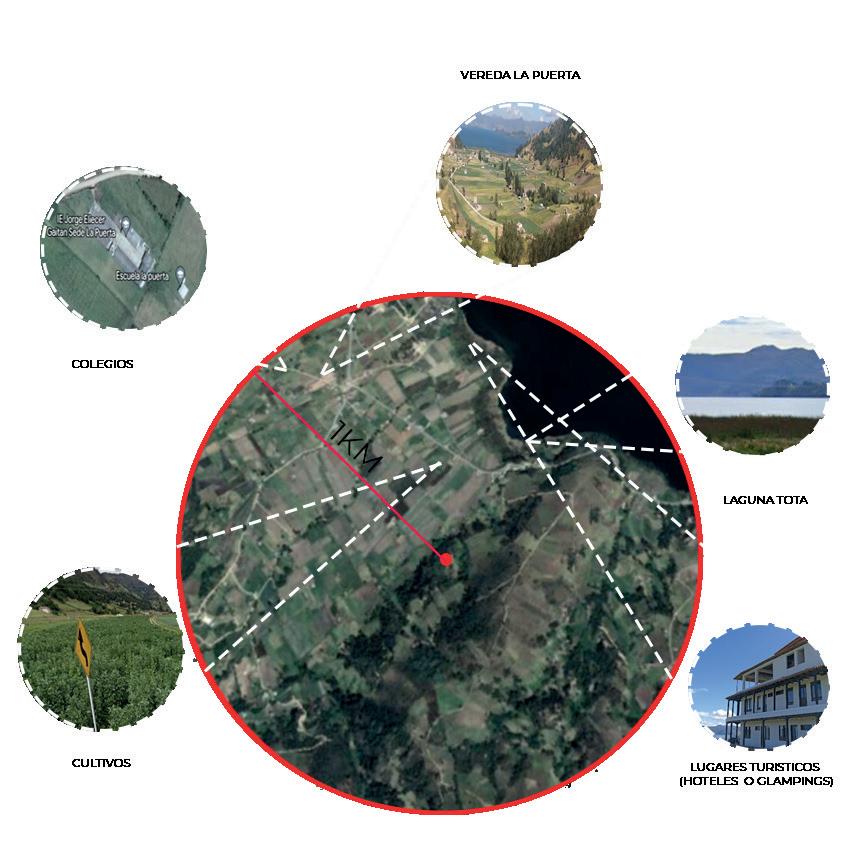

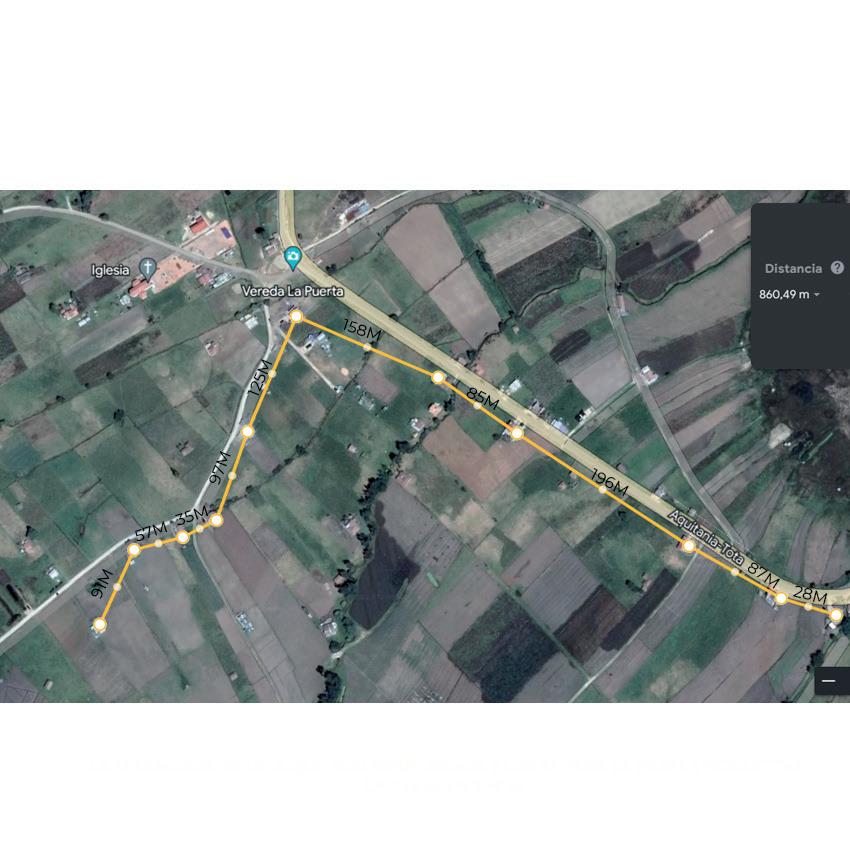

RADIO DE APROXIMACION 1K

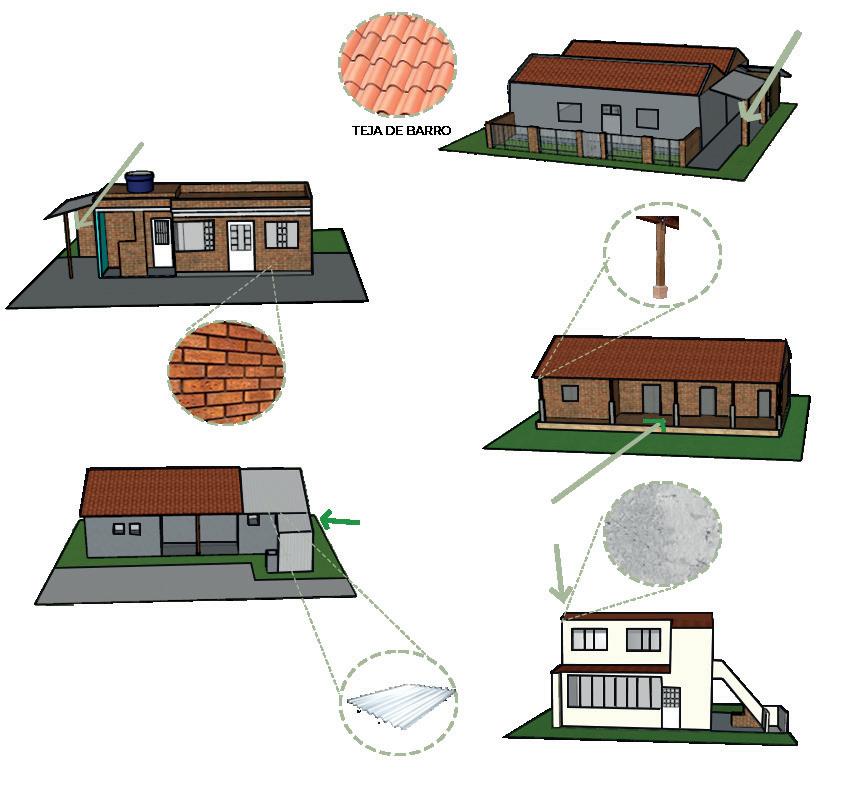

TIPOLOGIAS DE VIVIENDA
PROYECTO

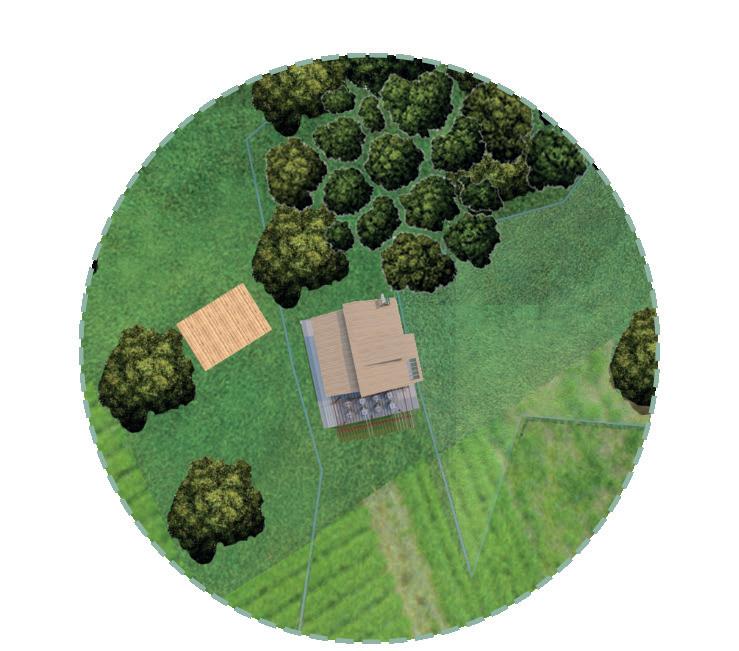

UBICACIÓN DE LA VIVIENDA
UVIVIENDA NUEVA
MEJORAMIENTO
El primer prototipo de vivienda productiva se ubico a pocos metros de la laguna de tota por razones de infraestructura vial y de servicios publicos
VIVENDA DE 85 M2
CONTANDO LA PARTE PRODUCTIVA
Al ser una vivenda de y para campesinos se penso el lava ropas fuera de la casa y que estuviera junto a una bodega de herramientas de campo y de la bodega de alimentos recien cultivados
2 habitaciones 1
1
1

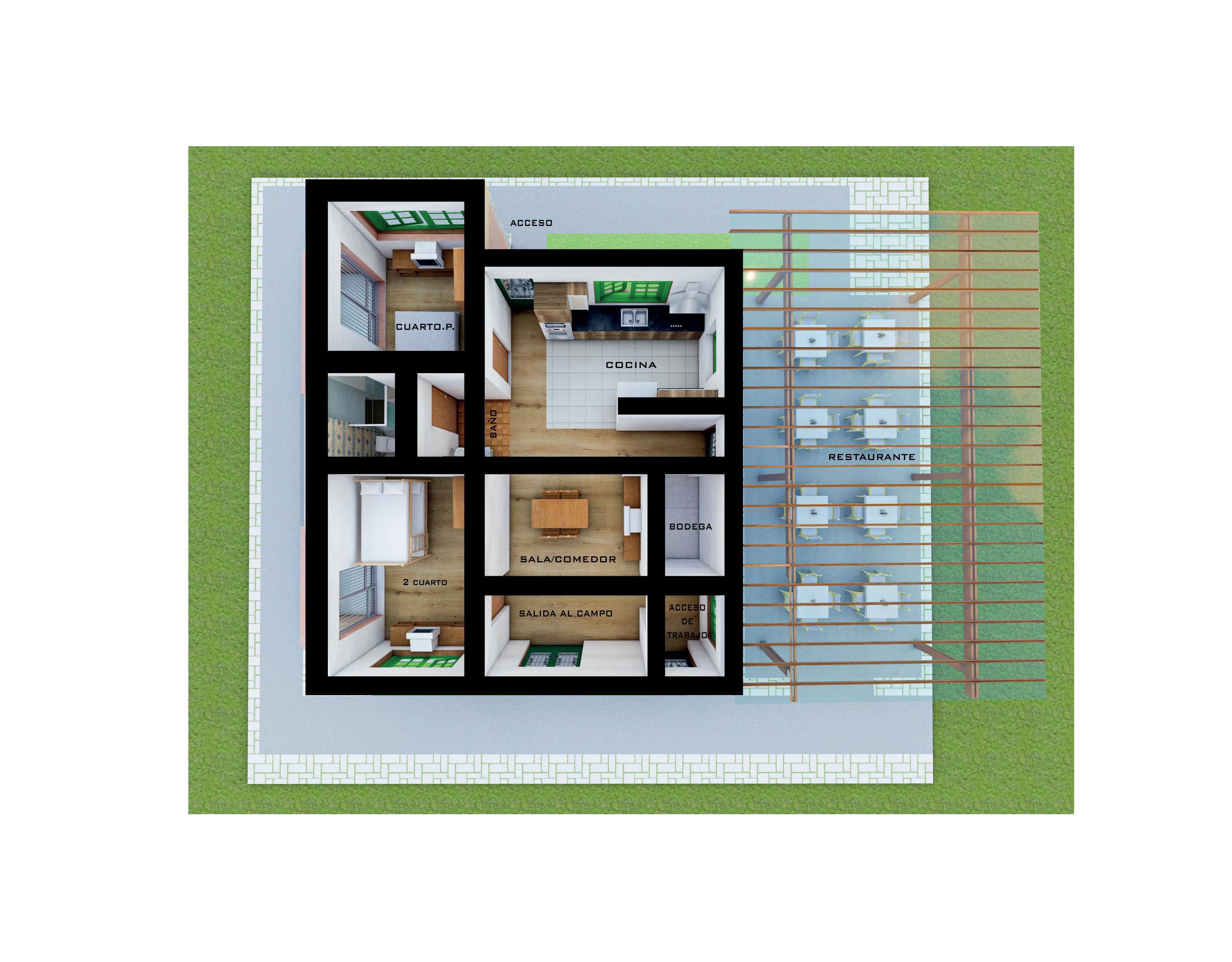

PLANTA Espacios : sala /comedor
cocina
bodega
baño
Bodega de herramientas Bodega de alimentos
Lava ropas

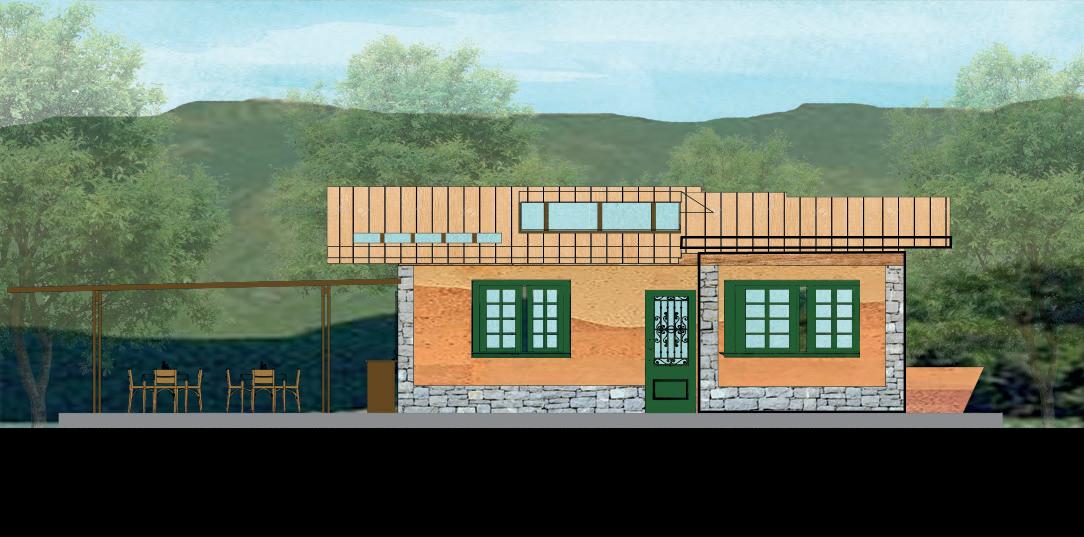

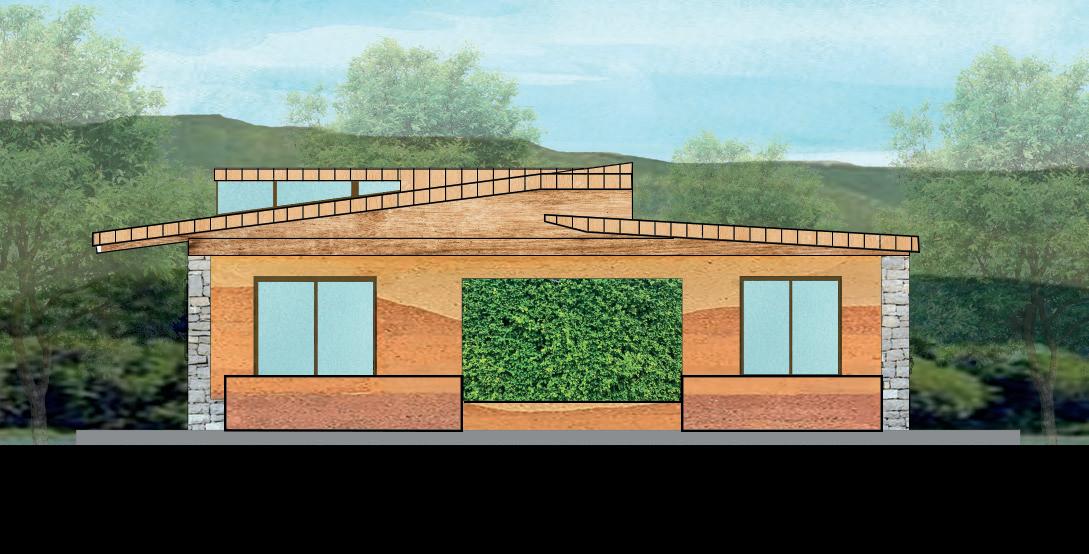

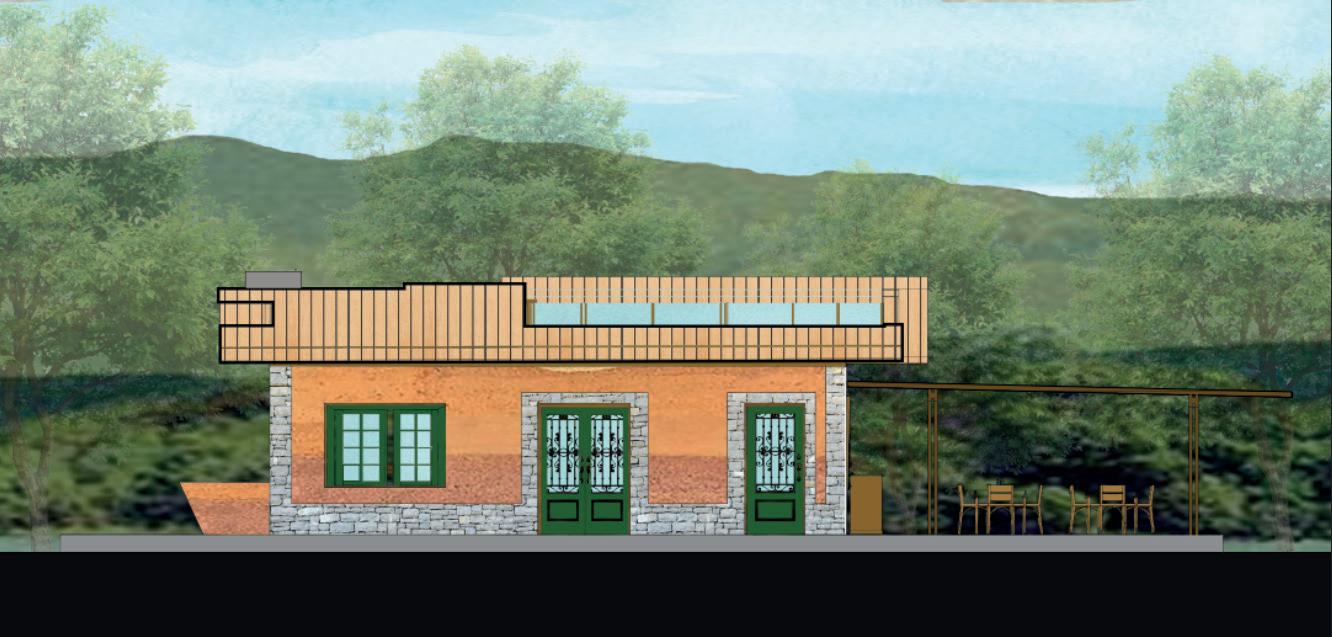

FACHADA NORTE

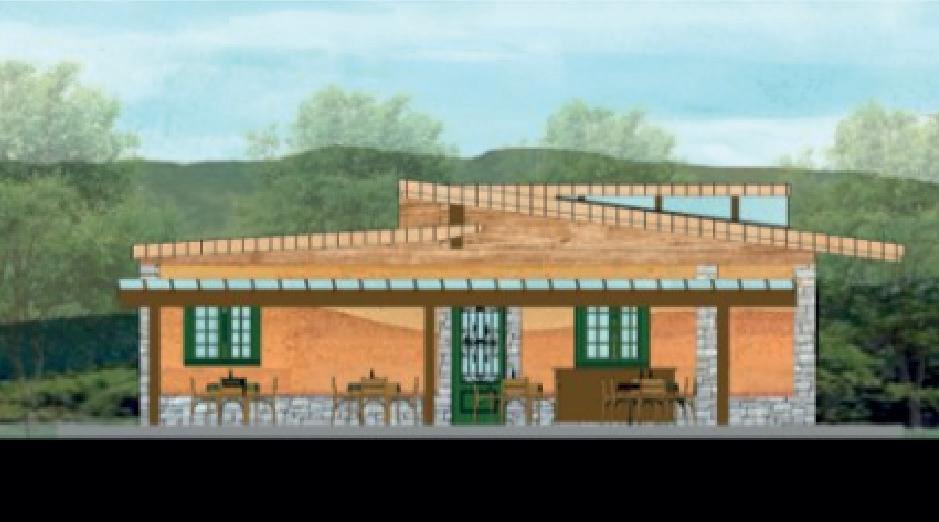

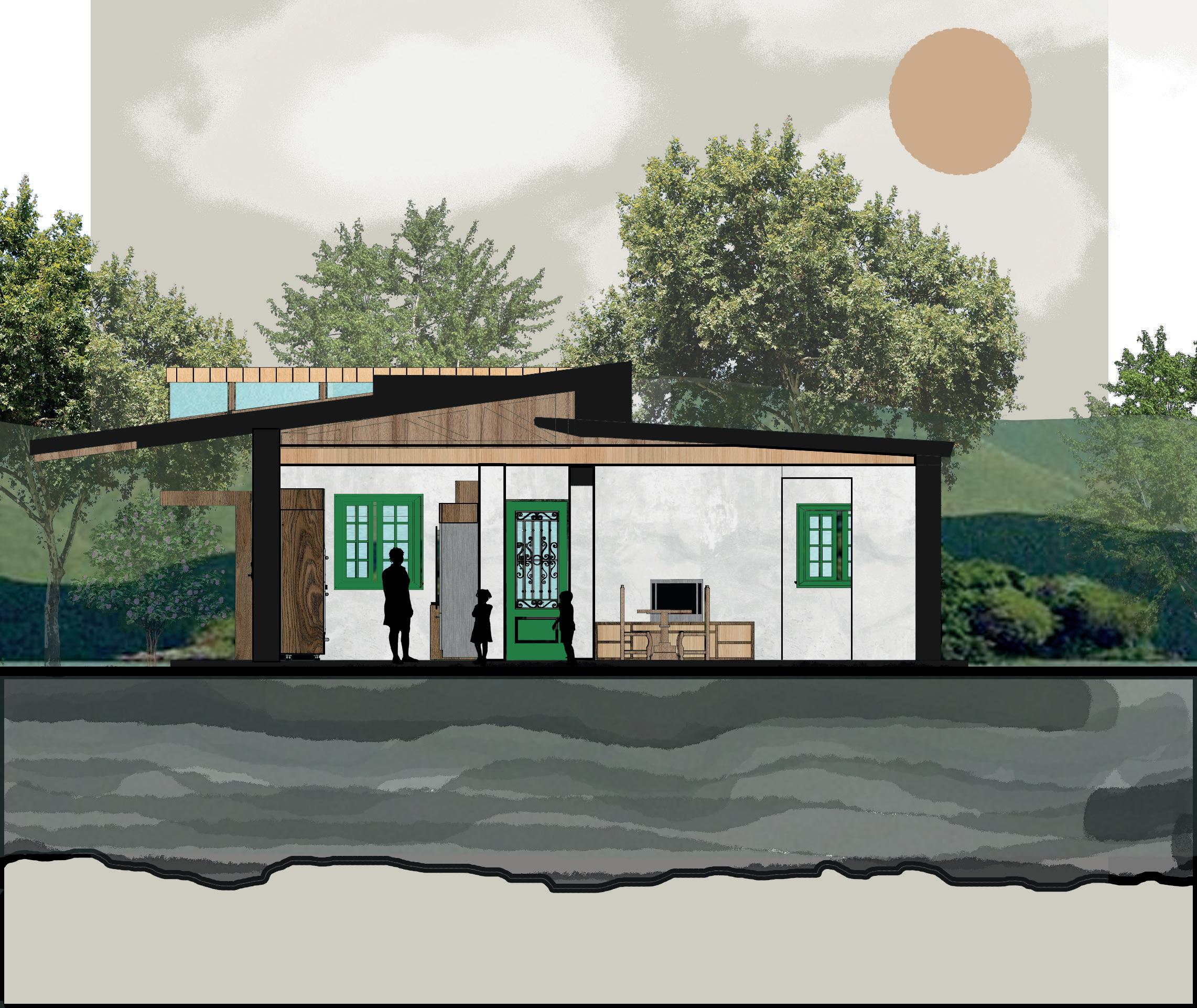

CORTE Y FACHADAS FACHADA SUR
FACHADA ORIENTAL FACHADA OCCIDENTAL

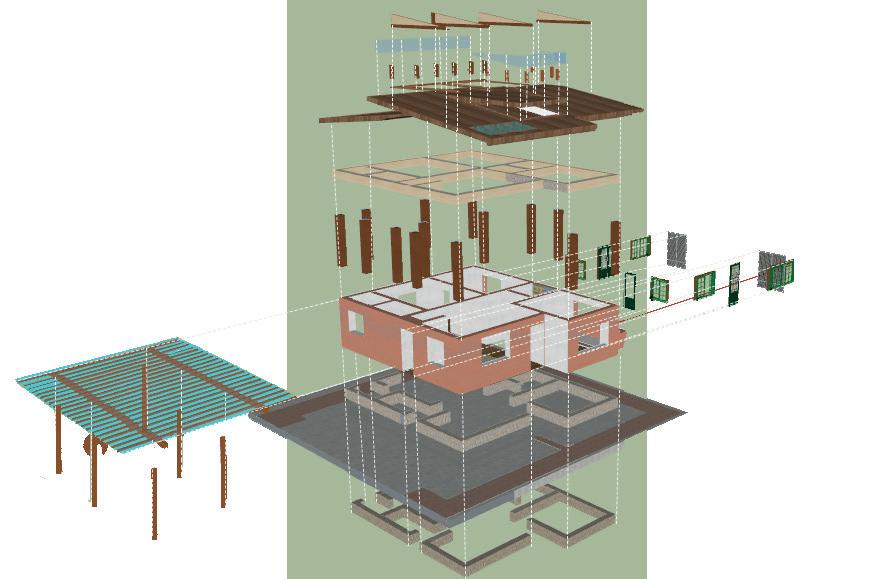

AXONOMETRIA
PLANTA CON MATERIALIDAD
La estructura en planta de este edi cio se caracteriza por la presencia fundamental de la viga de amarre, la cual cumple la importante función de unir todos los muros de tapia. Esta viga de amarre no solo actúa como elemento de conexión, sino que también desempeña un papel crucial en la estabilidad y resistencia global de la construcción.

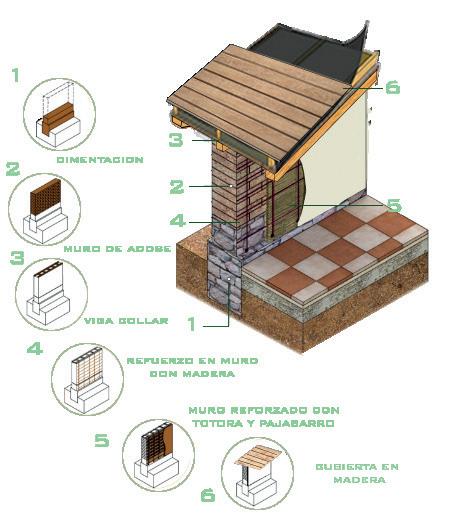

DETALLE ESRUCTURAL

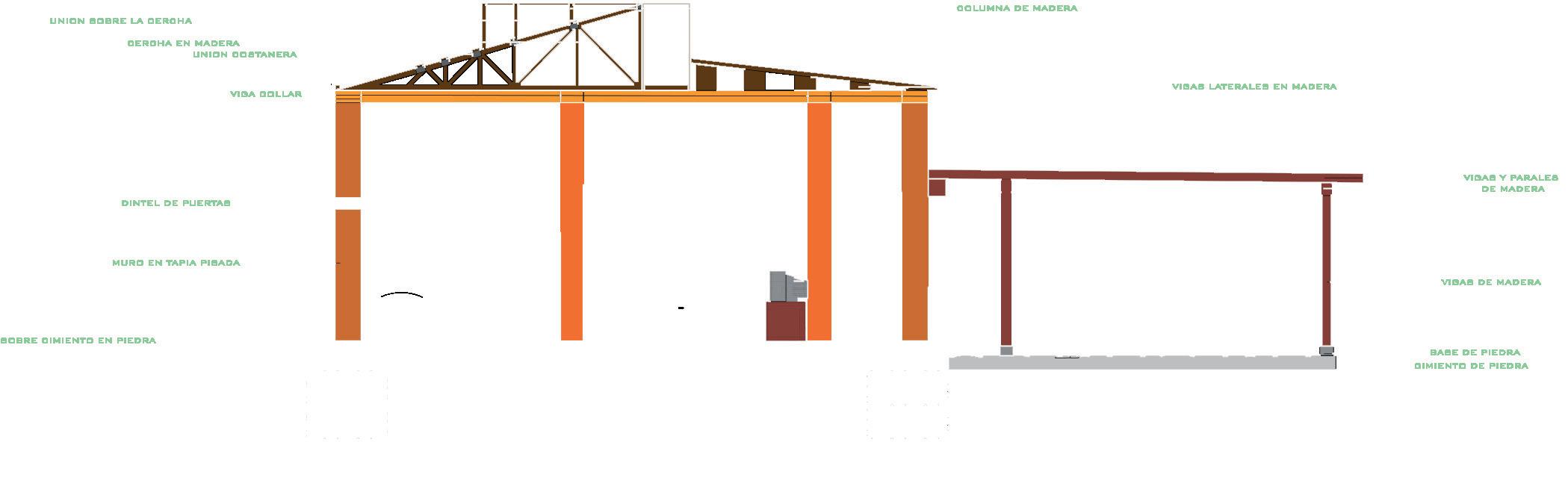

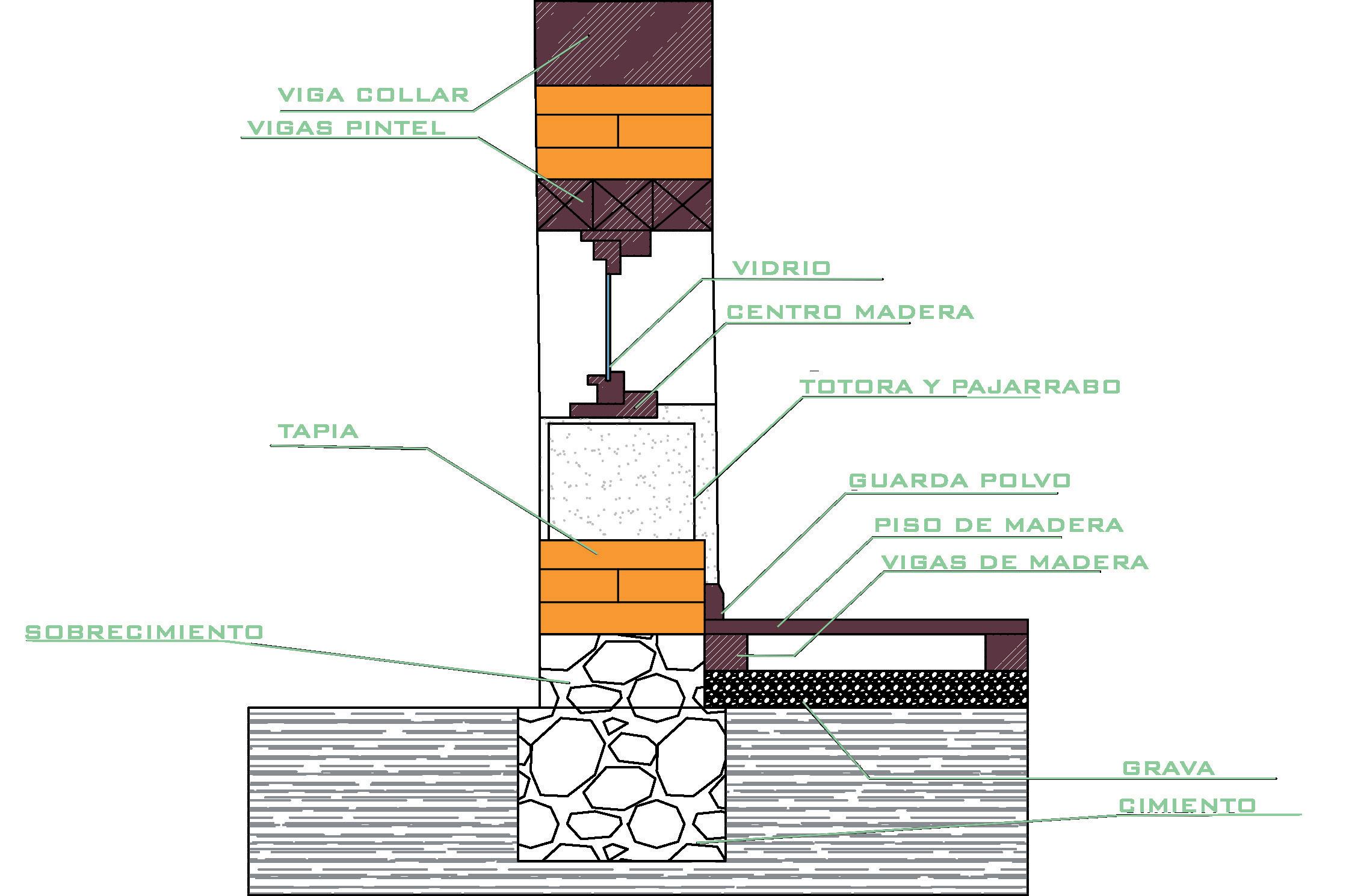

CORTE POR FACHADA
CUBIERTA DE MADERA

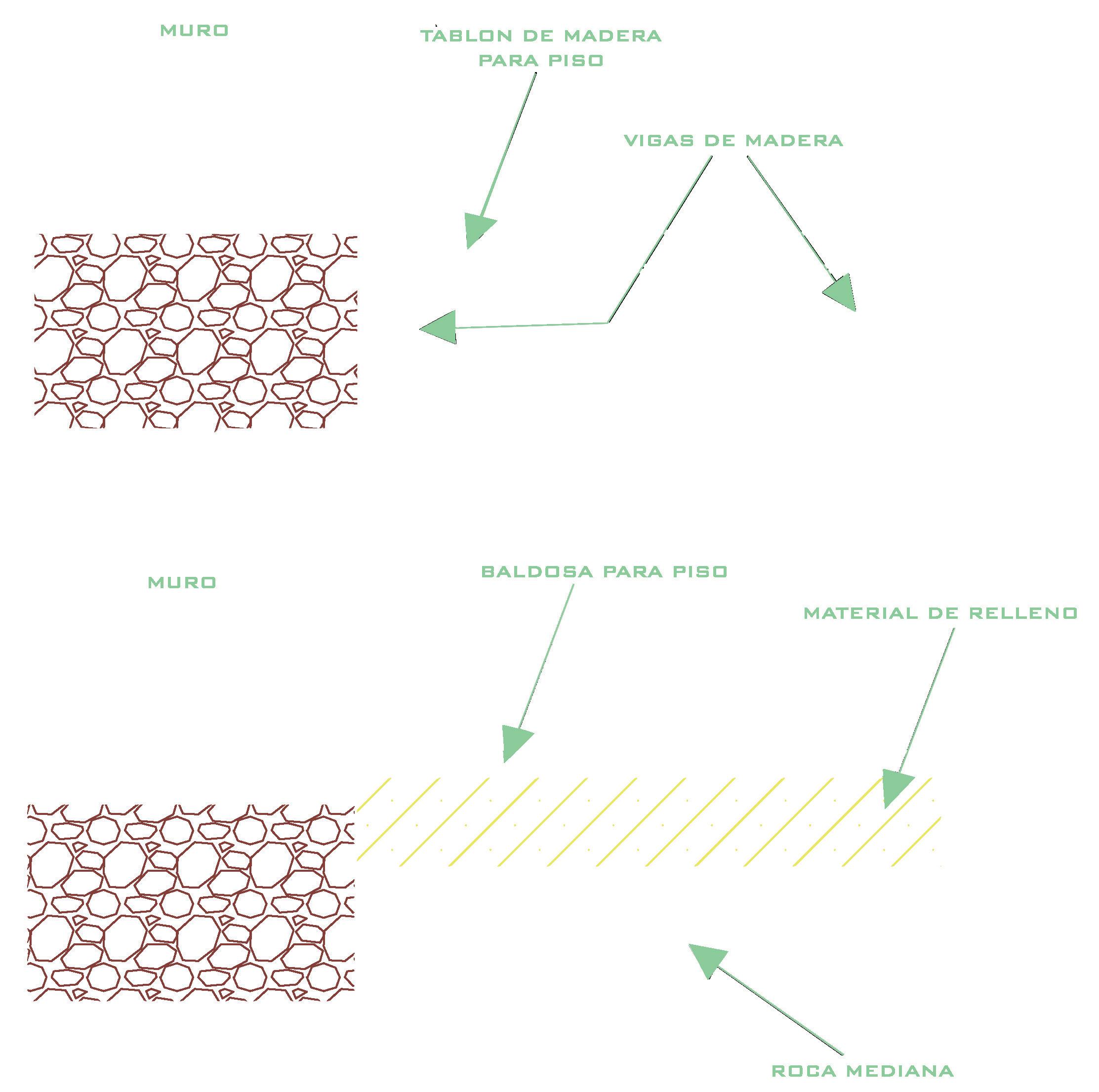

DETALLE DE PISO
CORTE ESTRUCTURAL
PLANTA CESTRUCTURAL

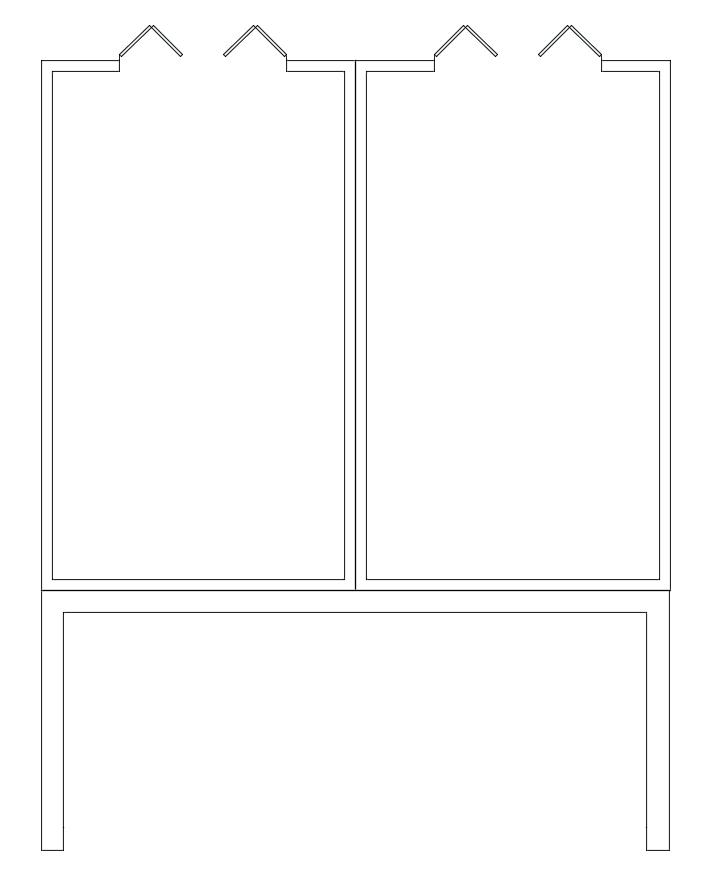

PROGRESIVIDAD
PRODUCTIVIDAD HABITACIONES
BAÑOS CIRCULACIÓN
COCINA
SALA/COMEDOR
La progresividad en este caso no solo se basa en crecer para que la familia se pueda expandir comodamente si no tambien esta pensada para que se expanda la parte productiva y haya un mejor desarrollo

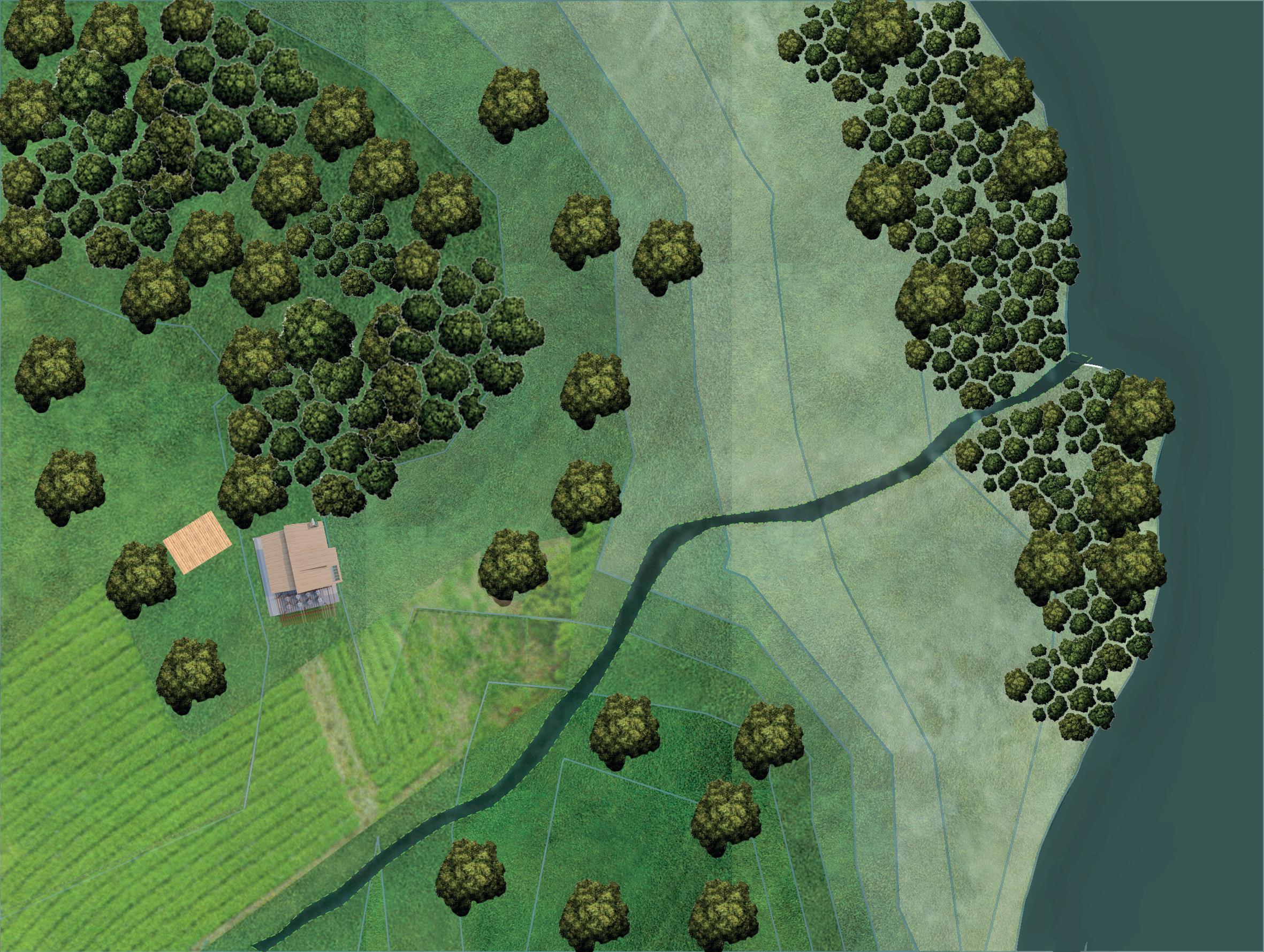

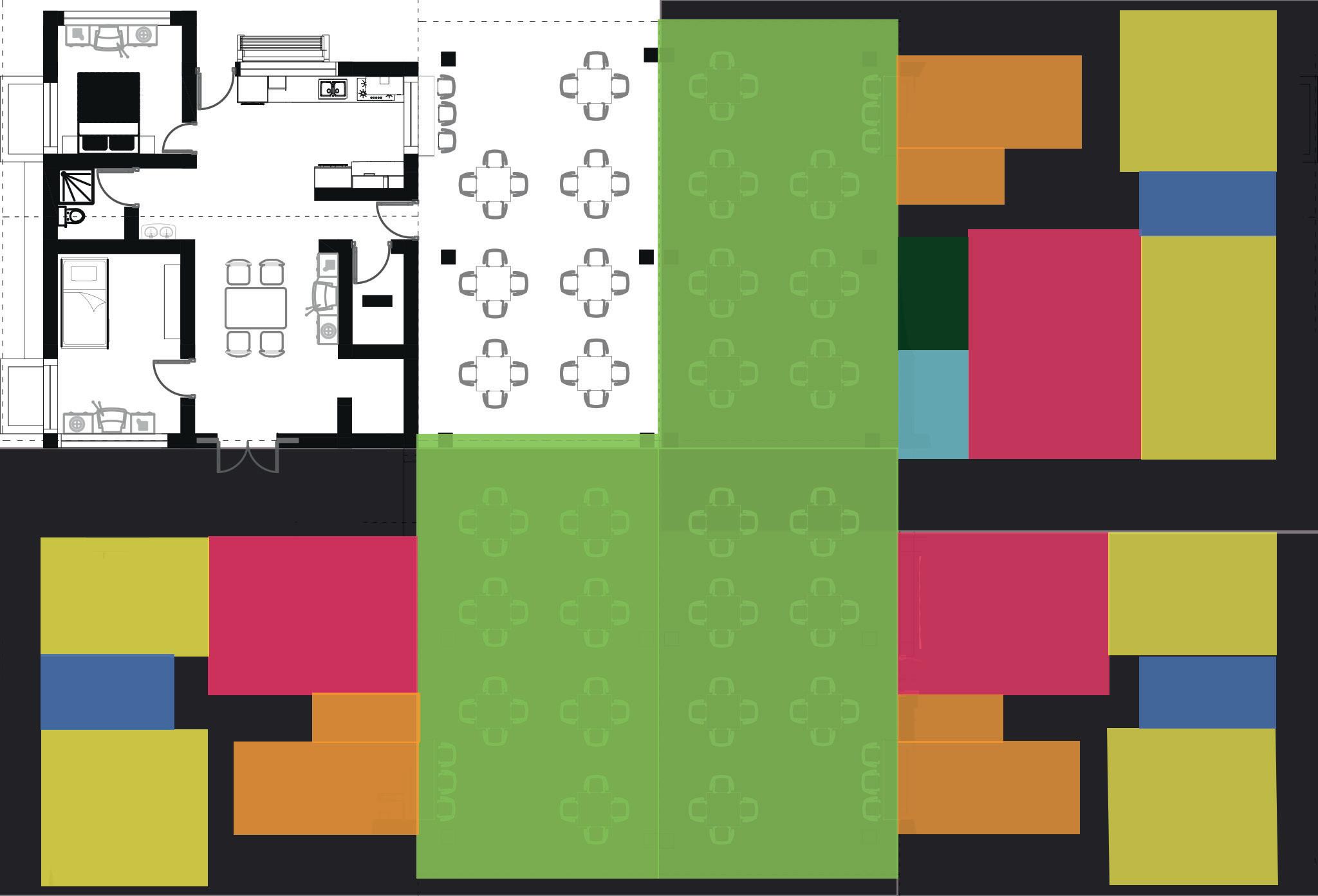

PLANTA DE CUBIERTAS CON CONTEXTO
LAVA ROPAS DE LA CASA Y BODEGAS
CULTIVOS

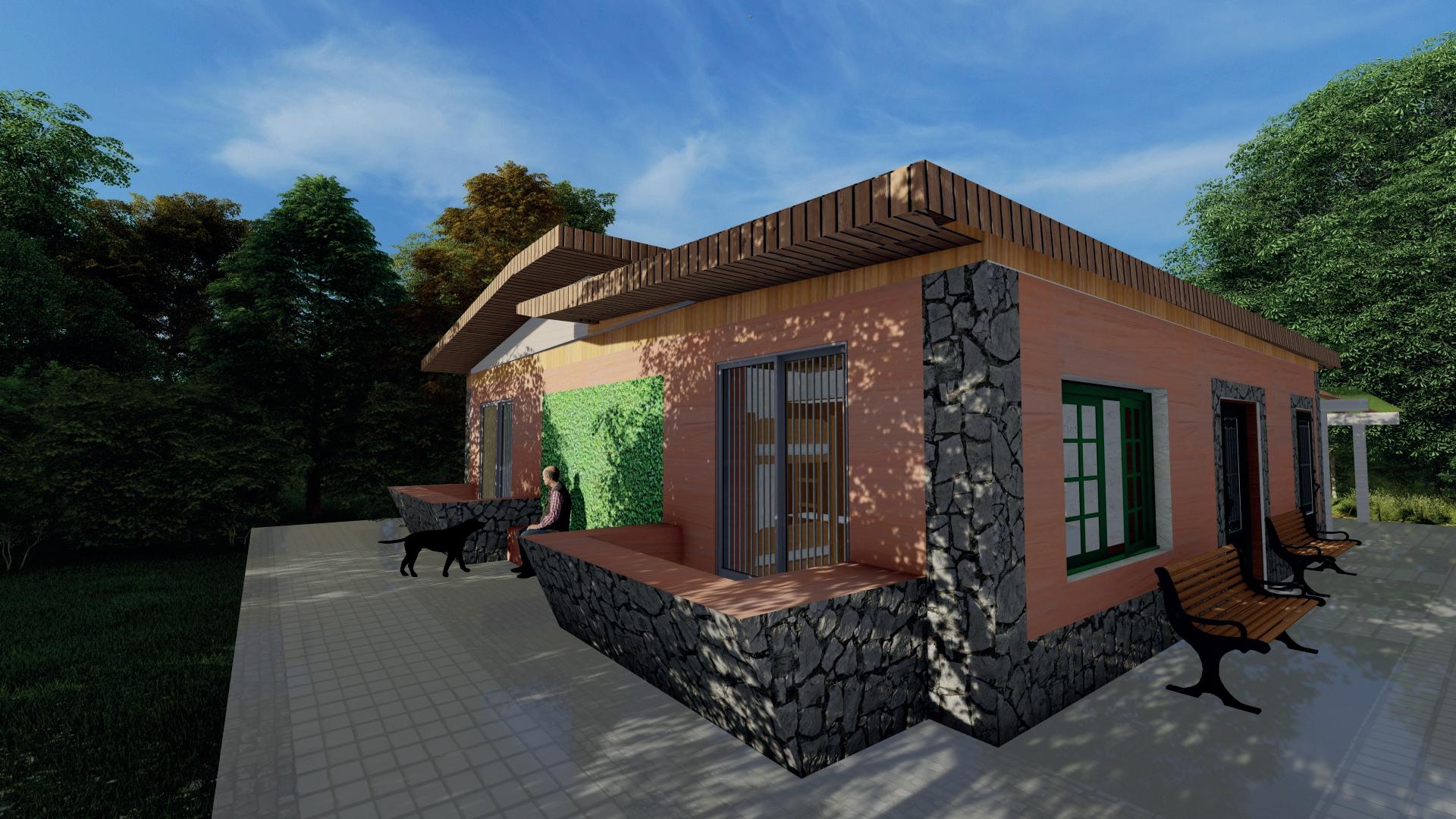

RENDERS
