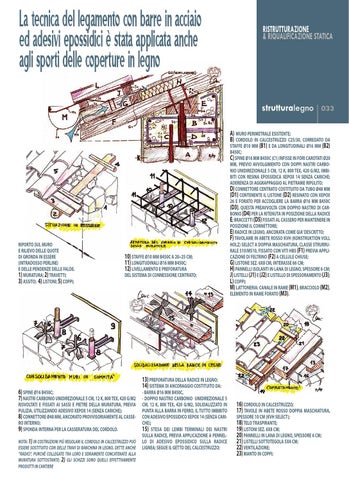

La tecnica del legamento con barre in acciaio ed adesivi epossidici è stata applicata anche agli sporti delle coperture in legno
RISTRUTTURAZIONE & RIQUALIFICAZIONE STATICA
strutturalegno
033
A) MURO PERIMETRALE ESISTENTE; B) CORDOLO IN CALCESTRUZZO C25/30, CORREDATO DA STAFFE Ø10 MM (B1) E DA LONGITUDINALI Ø16 MM (B2)
RIPORTO SUL MURO E RILIEVO DELLE QUOTE DI GRONDA IN ESSERE (INTRADOSSO PERLINE) E DELLE PENDENZE DELLE FALDE. 1) MURATURA; 2) TRAVETTI; 3) ASSITO; 4) LISTONI; 5) COPPI;
10) STAFFE Ø10 MM B450C A 20÷25 CM; 11) LONGITUDINALI Ø16 MM B450C; 12) LIVELLAMENTO E PREFORATURA
DEL SISTEMA DI CONNESSIONE CENTRATO;
B450C; C) SPINE Ø16 MM B450C (C1) INFISSE IN FORI CAROTATI Ø20 MM, PREVIO AVVOLGIMENTO CON DOPPI NASTRI CARBONIO UNIDIREZIONALE 5 CM, 12 K, 800 TEX, 420 G/M2, IMBIBITI CON RESINA EPOSSIDICA XEPOX 14 SENZA CARICHE; ADERENZA DI AGGRAPPAGGIO AL PIETRAME RIPULITO; D) CONNETTORE CENTRATO COSTITUITO DA TUBO Ø48 MM (D1) CONTENENTE IL LISTONE (D2) RESINATO CON XEPOX 26 E FORATO PER ACCOGLIERE LA BARRA Ø16 MM B450C (D3), QUESTA PREAVVOLTA CON DOPPIO NASTRO DI CARBONIO (D4) PER LA RITENUTA IN POSIZIONE DELLA RADICE E; BRACCETTI (D5) FISSATI AL CASSERO PER MANTENERE IN POSIZIONE IL CONNETTORE; E) RADICE IN LEGNO, ANCORATA COME GIA’ DESCRITTO; F) TAVOLAME IN ABETE ROSSO KVH (KONSTRUKTION VOLL HOLZ) SELECT A DOPPIA MASCHIATURA, CLASSE STRURRURALE S10/MS10, FISSATO CON VITI HBS (F1) PREVIA APPLICAZIONE DI FELTRINO (F2) A CELLULE CHIUSE; G) LISTONE SEZ. 6X8 CM, INTERASSE 66 CM; H) PANNELLI ISOLANTI IN LANA DI LEGNO, SPESSORE 6 CM; J) LISTELLI (J1) E (J2) E LISTELLO DI SPESSORAMENTO (J3); L) COPPI; M) LATTONERIA: CANALE IN RAME (M1), BRACCIOLO (M2), ELEMENTO IN RAME FORATO (M3).
13) PREFORATURA DELLA RADICE IN LEGNO; 14) SISTEMA DI ANCORAGGIO COSTITUITO DA:
6) SPINE Ø16 B450C; - BARRA Ø16 MM B450C, 7) NASTRI CARBONIO UNIDIREZIONALE 5 CM, 12 K, 800 TEX, 420 G/M2 - DOPPIO NASTRO CARBONIO UNIDIREZIONALE 5 RISVOLTATI E FISSATI AI SASSI E PIETRE DELLA MURATURA, PREVIA PULIZIA, UTILIZZANDO ADESIVO XEPOX 14 (SENZA CARICHE); 8) CONNETTORE Ø48 MM, ANCORATO PROVVISORIAMENTE AL CASSERO INTERNO; 9) SPONDA INTERNA PER LA CASSERATURA DEL CORDOLO.
NOTA: 1) IN COSTRUZIONI PIÙ REGOLARI IL CORDOLO IN CALCESTRUZZO PUÒ ESSERE SOSTITUITO CON DELLE TRAVI DI BANCHINA IN LEGNO, DETTE ANCHE “RADICI”, PURCHÉ COLLEGATE TRA LORO E SERIAMENTE CONCATENATE ALLA MURATURA SOTTOSTANTE; 2) GLI SCHIZZI SONO QUELLI EFFETTIVAMENTE PRODOTTI IN CANTIERE
CM, 12 K, 800 TEX, 420 G/M2, SOLIDALIZZATO IN PUNTA ALLA BARRA IN FERRO, IL TUTTO IMBIBITO CON ADESIVO EPOSSIDICO XEPOX 14 (SENZA CARICHE); 15) STESA DEI LEMBI TERMINALI DEI NASTRI SULLA RADICE, PREVIA APPLICAZIONE A PENNELLO DI ADESIVO EPOSSIDICO SULLA RADICE LIGNEA; SEGUE IL GETTO DEL CALCESTRUZZO;
16) CORDOLO IN CALCESTRUZZO; 17) TAVOLE IN ABETE ROSSO DOPPIA MASCHIATURA, SPESSORE 10 CM (KVH SELECT);
18) TELO TRASPIRANTE; 19) LISTONI SEZ. 6X8 CM; 20) PANNELLI IN LANA DI LEGNO, SPESSORE 6 CM; 21) LISTELLI SOTTOTEGOLA 5X4 CM; 22) VENTILAZIONE; 23) MANTO IN COPPI;
