Protección "Arc Flash"
Protección "Arc Flash", la solución para una protección completa en caso de arco eléctrico
EL FENÓMENO ARC FLASH.
El arco eléctrico es consecuencia de un cortocircuito. Produce casi instantáneamente efectos cuyas consecuencias suelen ser trágicas en ausencia de protección. - Efecto térmico que constituye la principal manifestación del arco. La energía calorífica desprendida, proporcional a la tensión, la intensidad y la duración de la fuga, puede alcanzar valores considerables (19.000°C) llegando a fundir el metal, carbonizar los aislantes, etc. - Efecto de onda expansiva provocado por la liberación muy rápida de energía en un volumen de aire limitado (similar a una explosión). - Efecto luminoso con importante emisión de rayos ultravioletas e infrarrojos. - Efecto de ionización que puede activar el fenómeno de arco sobre otras partes activas cercanas. En caso de peligro de arco eléctrico, es necesario utilizar ropa resistente térmicamente al arco.
La característica del arco es determinada por: • el valor de resistencia con el arco libre, expresado en cal/cm2 según la NFPA 70 E, las normas ASTM o la IEC 61482-1-1. • la clase de protección (1 ó 2) con el arco limitado según la
IEC 61482-1-2.
EL ARCO ELÉCTRICO
Los equipos adecuados para protegerse del arco eléctrico se determinan en función: • Del valor de la corriente de fuga máxima. • De la tensión nominal fase/tierra en el lugar del peligro. • De la distancia de la fuente del arco con la superficie de recepción. • Del número de ciclos en corriente alterna y del tipo de circuito monofásico o trifásico. • Del lugar en que se produce el arco (espacio limitado). Después de tener en cuenta estos parámetros es posible estimar el nivel de riesgo y deducir el nivel de protección de la ropa y de los EPI que la integran de 12 a 100 cal/cm2 o clase 1 o 2. Para más información, consulte nuestro departamento técnico. Ropa retardante de la llama en caso de exposición a un arco eléctrico, conforme a la norma IEC 61482-2 y según la reglamentación NFPA 70E.

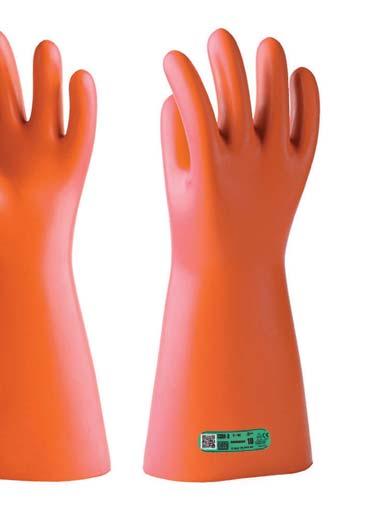

GUANTES AISLANTES PARA PROTECCIÓN CONTRA "ARC FLASH" PÁGINA 26
GUANTES NOMEX III ®
Guantes de material 100% Nomex III® resistente al fuego y al calor. Protección de las manos contra los riesgos térmicos hasta 100ºC. Complemento ideal para los equipos "arc flash".
Referencia Descripción
CG-37 Tamaño único Entrega en 5 pares 32
LOS
Fibra sintética Nomex III® de muy alto rendimiento.
IEC 61482-1-1 / Clase 2 ASTM F2675/F2675 M ATPV : 12 CAL/CM2 EN 60903
EN 407 EN 420
Protección fuego.

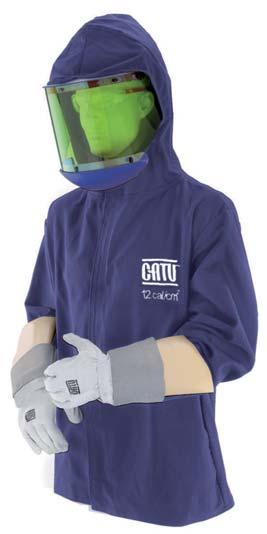

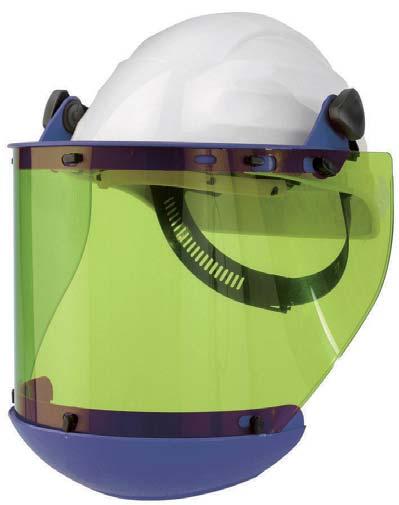

CONJUNTO PROTECCIÓN FACIAL CONTRA EL ARCO ELÉCTRICO (12 CAL/CM2-CLASE 2)
Referencia KIT-ARC-01
Composición
1,5 1 pantalla facial con protector del mentón 12 cal/cm2 ,
MO-187 absorbe > 99,9 % de la radiación UV peligrosa, 60 % de transmisión de la luz, ensayada según las especificaciones ASTM F 2178. MO-182/1-B 1 casco ABS de tipo dieléctrico, normas EN 397 ; EN 50365, ANSI Z 89.1 - 20 kV.
M-87413 1 bolsa de transporte para la pantalla facial y el casco.
LOS
Casco de electricista ABS. Gran amplitud de visión y gran cobertura. Anti-UV policarbonato de 1,5 mm de espesor. Protector del mentón.

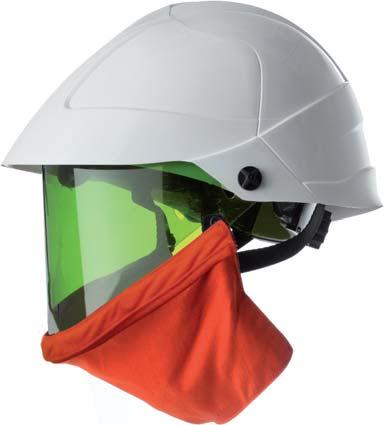

CASCO "ARC FLASH"
Solución única de casco con pantalla integrada con protección “Arc flash”. Patentada por CATU.
Referencia Descripción
MO-180-ARC-4 Careta de 4 cal/cm2 clase 2 Transmisión de luz > 75% 0,790 MO-180-ARC-12 Careta de 12 cal/cm2 clase 2 Transmisión de luz > 60% 0,790
LOS
Casco de protección mecánico y eléctrico EN 397 / EN 50365 - 1 000 V / ANSI Z 89.1 - 20 kV. Protecciónal arco IEC 61482-1-1 / IEC 61482-1-2. ProtecciónUV y protecciónes EN166, EN170. Protección ligera y compacta en tela "Arc flash". Reconocimiento de los colores y visibilidad optimales (MO-180-ARC-4).
NFPA 70E
NFPA 70E
ASTMF2178
ATPV 4 Y 12 Cal/cm2 IEC 61482-1-1 IEC 61482-1-2 / GS-ET-29 Clase 2

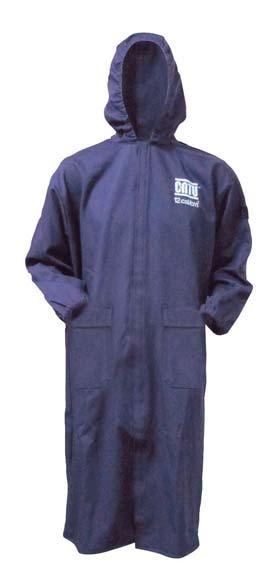

MONO DE TRABAJO "ARC FLASH" DOBLE CREMALLERA
Protege contra los peligros térmicos de un arco eléctrico de 12 cal/cm2. Fácil de ponerse.
Referencia
MV-105-(*)
LOS
Materia
Tela ultra soft 1,4
(*) Referencia a completar con la talla S, M, L, XL, o 2XL. Otras tallas por pedido especial.
Doble cremallera en toda la longitud.
CHAQUETA DE MANIOBRA "ARC FLASH"
Referencia
SJ-12-S
SJ-12-M
SJ-12-L
SJ-12-XL
SJ-12-2XL
THE
Caracteristicas
Tela Ultra Soft®
Ideal para operaciones de maniobra de corta duración (apertura / cierre de un aparato de corte) Uno se la pone y quita rápidamente.

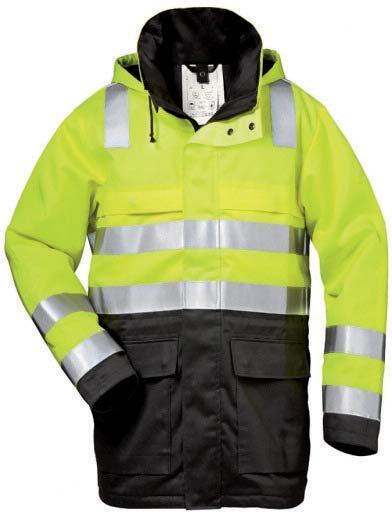

PARKA "ARC FLASH"
Referencia
M-883374
M-883377
M-883378
M-883379
M-883380
M-883381 Tamaño
PARKA ARCFLASH CLASE 2 talla S PARKA ARCFLASH CLASE 2 talla M PARKA ARCFLASH CLASE 2 talla L PARKA ARCFLASH CLASE 2 talla XL PARKA ARCFLASH CLASE 2 talla 2XL PARKA ARCFLASH CLASE 2 talla 3XL
NFPA 70E
IEC 61482-2 Clase 1-12 cal/cm2
IEC 61482-2 12 cal/cm2 clase 1
IEC 61482-2 clase 2
Referencia Descripción Capacidad
KIT-ARC-12-C-(*)
KIT-ARC-12-J-(*)
Mono de trabajo 12 cal/cm2
Chaqueta con capucha 12 cal/cm2
KIT-ARC-12-JP-(*) Chaqueta + pantalón 12 cal/cm2
(*) Complementar la referencia con la talla S, M, L, XL. (S Y 3 XL consultarnos.
NFPA 70E
IEC 61482-2

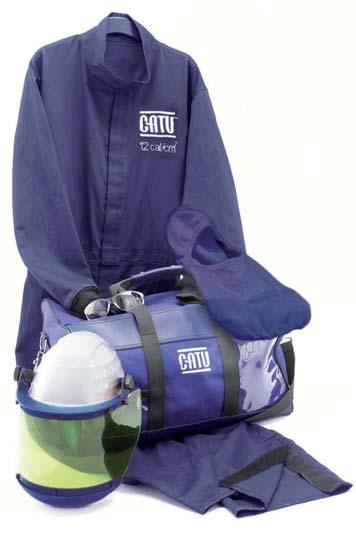

Composición del conjunto
1 pantalla facial con protector del mentón
MO-187 12 cal/cm2, absorbe > 99,9 % de la radiación UV peligrosa, 60 % de transmisión de la luz, ensayada según las especificaciones ASTM F 2178. MO-182/1-B 1 casco ABS de tipo dieléctrico, normas EN 397, EN 50365 ANSI Z89.1 - 20 KV. MO-11000 1 gafas de seguridad EN166 / EN170.
MO-134 1 pasamontaña de protección (12 cal/cm2) Mono de trabajo Arc Flash 12 cal/cm2 o 1 chaqueta Arc Flash 12 cal/cm2 o 1 chaqueta y pantalón Arc Flash 12 cal/cm2 , ASTM F 1506 y NFPA 70 E
M-87413 1 bolsa de transporte para la pantalla facial y el casco.
M-87295 1 bolsa de transporte para el conjunto completo. KIT-ARC-12-C
LOS
Poder protector resistente a los ciclos de lavado. Todos los kits Arc Flash 12 cal están conformes con la norma IEC 61482-1-2 clase 1. Kits completos listos para el uso.

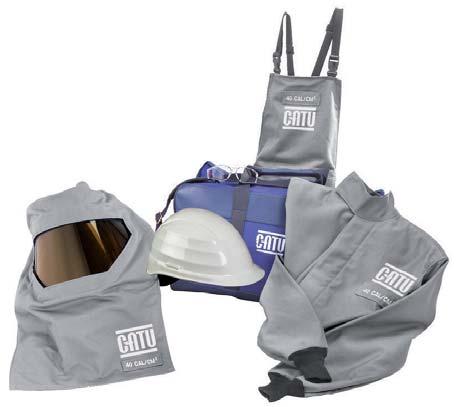

CONJUNTOS “ARC FLASH” MONO DE TRABAJO Y CAPUCHA (25, 40, 65, 100 CAL/CM2)
Referencia Capacidad Color
KIT-ARC-25-B-(*) KIT-ARC-40-B-(*)
25 cal/cm2
40 cal/cm2 CAQUI GRIS
KIT-ARC-65-B-(*)
65 cal/cm2 MARRÓN
KIT-ARC-100-B-(*)
100 cal/cm2 MARRÓN
(*) Complementar con la talla M, L o XL. S a 3XL por pedido especial.
Composición del conjunto
1 chaqueta “Arc Flash” de 25, 40, 65, o 100 cal/cm2, y - probada según las especificaciones de ASTM F 1506, NFPA 70E y IEC 61482-2. MO-11000 1 gafas de seguridad EN 166/EN 170
M-87295 Bolsa de transporte para el conjunto completo.
1 capucha con careta integrada de 25, 40, 65, o 100 cal/cm2, y probada según las especificaciones ASTM F2178, NFPA 70E y IEC 61482-2.
MO-182/1-B 1 casco de electricista EN 397, EN 50365, ANSI Z89.1 - 20 KV.
1 mono “Arc Flash” de 25, 40, 65, o 100 cal/cm2, y probado según las especificaciones de ASTM F 1506 y NFPA 70E.
LOS
Poder protector resistente a los ciclos de lavado Kits 25 y 40 cal clase 2 según IEC 61482-1-2. Kits completos listos para el uso, conformes a la norma Arc Flash IEC 61482-1-2 clase 2 (KIT-ARC-25 & KIT-ARC-40) 4 kits completos listos para el uso.
KIT-ARC-25-B-(*)
NFPA 70E
IEC 61482-2
KIT-ARC-65/100-B-(*)
