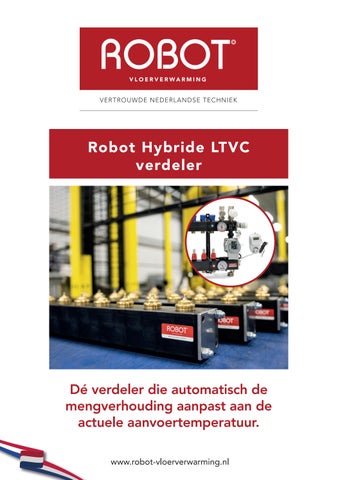

Robot Hybride LTVC verdeler

Dé verdeler die automatisch de mengverhouding aanpast aan de actuele aanvoertemperatuur. www.robot-vloerverwarming.nl

Robot Hybride LTVC verdeler Dé verdeler voor hybride warmtepompen Maak kennis met de Hybride LTVC verdeler - de innovatieve nieuwe verdeler voor vloerverwarming. Deze door Robot ontwikkelde variant van onze LTVC verdeler is een game-changer voor installaties met een hybride warmtepomp.

Hybride warmtepompen leveren gedurende het jaar verschillende aanvoertemperaturen aan op vloerverwarmingsverdelers. Ondanks dat de warmtepomp over het algemeen een temperatuur tussen de 35˚C en 40˚C levert, kan de temperatuur in de wintermaanden oplopen tot 70˚C. De juiste temperatuur in de vloerverwarmingsinstallatie is essentieel voor een efficiënte werking, het geautomatiseerde inregelventiel zorgt daarvoor!

Zo werkt de Hybride verdeler: • •

Als de aanvoertemperatuur laag is, vindt er geen menging plaats in de verdeler Wanneer de aanvoertemperatuur stijgt, wordt het inregelventiel automatisch geopend om de watertemperatuur in de verdeler terug te mengen

Ook in koelbedrijf zal er geen menging plaatsvinden waardoor de hybride verdeler ook in deze toepassing uitstekend tot zijn recht komt. De hybride LTVC verdeler wordt compleet geleverd inclusief elektronische regeling en thermomotor. De montage van de verdeler is gelijk aan de reeds bekende LTVC verdeler.

• • • •

Leverbaar van 1 t/m 16 groepen Uitbreiding op LTVC verdeler met Wilo Para en Robot pompsectie Voorzien van een elektronische regeling en thermomotor Nederlands product van eigen ontwerp Robot Hybride pompsectie Naast de volledige Hybride LTVC verdeler biedt Robot ook een losse pompsectie aan die kan worden aangesloten op de Robot composiet verdelers, de LTC en de Solid.

De Hybride pompsectie is voorzien van een pomp, elektronische regeling en thermomotor voor automatische temperatuurregeling.

G

E

C

F

D

B1

B

I

H

A

J

K

Toelichting op de afbeelding: A. A-label circulatiepomp (Wilo Para KU 15/6-43/SCU) B. Thermostatisch regelelement 20-50 °C met dompelvoeler B1.

Dubbel instelbaar thermostaatventiel CV aanvoer 3/4” High-Flow C. Instelbaar retourventiel 3/4” High-Flow D. Thermometer ten behoeve van vloer-aanvoerwater E. Mano/thermometer ten behoeve van vloer-retourwater F. Inregelbare droge flowmeter in de aanvoer G. Groepsafsluiter (M30 x 1,5), dubbel instelbaar, ¾” euroconus, t.b.v. vloer-retourwater H. Hybrideventiel met thermomotor I. Vul- en aftapkraan (draaibaar) J. Elektronische regeling K. Voeler aanvoertemperatuur t.b.v. elektronische regeling

Art.nr.

Omschrijving

Product groep

261981

Robot Hybride LTVC verdeler 1 groeps Wilo

1

261982

Robot Hybride LTVC verdeler 2 groeps Wilo

1

261983

Robot Hybride LTVC verdeler 3 groeps Wilo

1

261984

Robot Hybride LTVC verdeler 4 groeps Wilo

1

261985

Robot Hybride LTVC verdeler 5 groeps Wilo

1

261986

Robot Hybride LTVC verdeler 6 groeps Wilo

1

261987

Robot Hybride LTVC verdeler 7 groeps Wilo

1

261988

Robot Hybride LTVC verdeler 8 groeps Wilo

1

261989

Robot Hybride LTVC verdeler 9 groeps Wilo

1

261990

Robot Hybride LTVC verdeler 10 groeps Wilo

1

261991

Robot Hybride LTVC verdeler 11 groeps Wilo

1

261992

Robot Hybride LTVC verdeler 12 groeps Wilo

1

261993

Robot Hybride LTVC verdeler 13 groeps Wilo

1

261994

Robot Hybride LTVC verdeler 14 groeps Wilo

1

261995

Robot Hybride LTVC verdeler 15 groeps Wilo

1

261996

Robot Hybride LTVC verdeler 16 groeps Wilo

1

Art.nr.

Omschrijving

A

B

C

D

E

F

G

H

I

J

K

Gewicht kg

261981

Robot Hybride LTVC verdeler 1 groeps Wilo

225

275

355

380

45

178

40

76

95

60

165

6

261982

Robot Hybride LTVC verdeler 2 groeps Wilo

285

335

355

380

45

178

40

76

95

60

165

6

261983

Robot Hybride LTVC verdeler 3 groeps Wilo

345

395

355

380

45

178

40

76

95

60

165

7

261984

Robot Hybride LTVC verdeler 4 groeps Wilo

405

455

355

380

45

178

40

76

95

60

165

7

261985

Robot Hybride LTVC verdeler 5 groeps Wilo

465

515

355

380

45

178

40

76

95

60

165

8

261986

Robot Hybride LTVC verdeler 6 groeps Wilo

525

575

355

380

45

178

40

76

95

60

165

9

261987

Robot Hybride LTVC verdeler 7 groeps Wilo

585

635

355

380

45

178

40

76

95

60

165

9

261988

Robot Hybride LTVC verdeler 8 groeps Wilo

645

695

355

380

45

178

40

76

95

60

165

10

261989

Robot Hybride LTVC verdeler 9 groeps Wilo

705

755

355

380

45

178

40

76

95

60

165

10

261990

Robot Hybride LTVC verdeler 10 groeps Wilo

765

815

355

380

45

178

40

76

95

60

165

11

261991

Robot Hybride LTVC verdeler 11 groeps Wilo

825

875

355

380

45

178

40

76

95

60

165

12

261992

Robot Hybride LTVC verdeler 12 groeps Wilo

885

935

355

380

45

178

40

76

95

60

165

12

261993

Robot Hybride LTVC verdeler 13 groeps Wilo

945

995

355

380

45

178

40

76

95

60

165

13

261994

Robot Hybride LTVC verdeler 14 groeps Wilo

1005

1055

355

380

45

178

40

76

95

60

165

14

261995

Robot Hybride LTVC verdeler 15 groeps Wilo

1065

1115

355

380

45

178

40

76

95

60

165

14

261996

Robot Hybride LTVC verdeler 16 groeps Wilo

1125

1175

355

380

45

178

40

76

95

60

165

15

Kelvinring 56a 2952 BG Alblasserdam

t +31 (0)78 641 1619

info@robot-vloerverwarming.nl www.robot-vloerverwarming.nl

Een hoger comfort bij een lagere energierekening De Hybride bepaalt zelf: mengen of verdelen. Dit betekent dat de juiste temperatuur ten allen tijde wordt doorgegeven aan de vloer. Onderzoeksbureau Hysopt* heeft een onafhankelijk onderzoek uitgevoerd om de reductie van het gasverbruik aan te tonen bij toepassing van een Robot Hybride verdeler in vergelijking met een traditionele verdeler.

De opdracht: 1. Hysopt modelleert en simuleert de bestaande situatie waarbij de gasketels een ongewenst hoge bijdrage leveren, wat voor een verhoogd gasverbruik zorgt.

2. Hysopt modelleert en simuleert de voorgestelde oplossing van ROBOT en kwantificeert de verwachte afname in gasverbruik.

Opbouw Hysopt model 1. Hysopt heeft een model gemaakt van een typisch woning in Nederland met radiatoren en vloerverwarming. Voor de simulatie van dit model werd een jaarlijks gasverbruik van 1100 m³ gebruikt (dit komt overeen met een thermische warmtevraag van 8800 kWh).

2. De warmteproductie bestaat uit een hybride opstelling van een klassieke gasketel met een warmtepomp.

3. Probleem: in deellast te hoge bijdrage van gasketel, terwijl warmtepomp de warmtevraag zou moeten kunnen voldoen 4. Oplossing: door de overstortleiding te sluiten bij lage aanvoertemperaturen, zal de bijdrage van de warmtepomp vergroten.

Simulatieresultaten

Conventionele vloerverwarmingverdeler

Hybride vloerverwarmingverdeler

Gasketel

5 kW

5 kW

Warmtepomp

5 kW

5 kW

Bijdrage gasketel (%)

62%

51%

Bijdrage warmtepomp (%)

38%

49%

Gasverbruik

5 816 kWh

4 671 kWh (-20%)

Elektriciteitsverbruik

654 kWh

804 kWh (+22%)

Warmtebijdrage opwekker 80%

Warmtepomp Gasketel

70% 60%

Conclusie Met de conventionele vloerverwarming verdeler is het aandeel geproduceerde warmte van de warmtepomp beperkt tot slechts 38%. Het grootste gedeelte wordt geleverd door de gasketels, namelijk 62%.

50% 40% 30% 20% 10% 0%

Conventionele vloerverwarming verdeler

Hybride vloerverwarming verdeler

Door een hybride vloerverwarming verdeler te gebruiken is het mogelijk om het gasverbruik te doen dalen met 20% doordat het aandeel van de gasketel daalt naar 51%. Het elektriciteitsverbruik zal met 22% stijgen. Dit komt omdat het aandeel van de warmtepomp zal stijgen naar 49%

*Hysopt, Hydronic System Optimisation, is opgericht in 2013 als een spin-off van de Universteit van Antwerpen.

Hun doel is de situatie m.b.t. CO2 uitstoot verbeteren, zij hebben impact op de aanpak van klimaatverandering.

Besparing per jaar bij toepassing van een Hybride verdeler Gasprijs per m3

Elektriciteitsprijs per kWh

€ 1,50

€ 0,30

Energiekosten bij traditionele verdeler kWh

m3

Prijs

Gasverbruik

5816

727

€ 1.090,50

Elektriciteitsverbruik

654

€ 196,20

Totaal

€ 1.286,70

Energiekosten bij Robot Hybride verdeler kWh

m3

Prijs

Gasverbruik

4671

584

€ 875,80

Elektriciteitsverbruik

804

€ 241,20

Totaal

€ 1.117,00 Besparing per jaar: € 170,-

Voorbeelden terugverdientijd Hybride 5-groeps verdeler bij vervanging van bestaande verdeler

Hybride 5-groeps verdeler bij keuze tussen traditionele verdeler en Hybride verdeler

Bruto verkoopprijs incl. BTW

€ 1.171,00

Bruto meerprijs incl. BTW

€ 555,00

Montage incl. BTW

€ 250,00

Besparing per jaar

€ 170,00

Totaal

€ 1.421,00

Terugverdientijd in jaren

Besparing per jaar

€ 170,00

Terugverdientijd in jaren

8

3
