Instruction Manual
LCP100 Local Control Panel
ZONE 1
August 2010
NON-HAZARDOUS AREA
CONDUIT SEAL
LOGIC SOLVER DVC6000 SIS “Ex d”
LCP100 “Ex em”
LOOP POWERED—LOGIC SOLVER WIRED TO LCP100 FIRST
ZONE 1 OR 2
NON-HAZARDOUS AREA
CONDUIT SEAL
DVC6000 SIS “Ex d”
LOGIC SOLVER
CONDUIT SEAL
LCP100 “Ex em”
E1080-1
LOOP POWERED—LOGIC SOLVER WIRED TO DVC6000 SIS FIRST

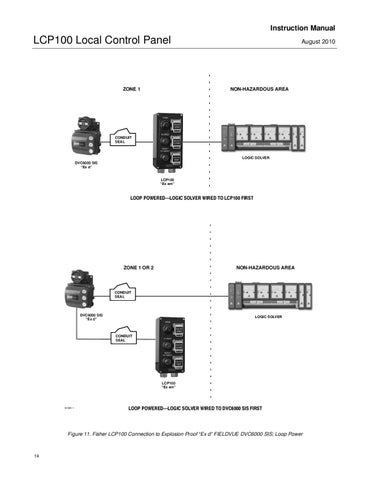

Figure 11. Fisher LCP100 Connection to Explosion Proof “Ex d” FIELDVUE DVC6000 SIS; Loop Power
14
