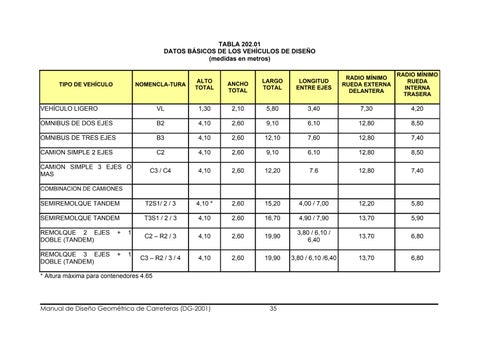

TABLA 202.01 DATOS BÁSICOS DE LOS VEHÍCULOS DE DISEÑO (medidas en metros)
LARGO TOTAL
LONGITUD ENTRE EJES
RADIO MÍNIMO RUEDA EXTERNA DELANTERA
RADIO MÍNIMO RUEDA INTERNA TRASERA
NOMENCLA-TURA
ALTO TOTAL
VEHÍCULO LIGERO
VL
1,30
2,10
5,80
3,40
7,30
4,20
OMNIBUS DE DOS EJES
B2
4,10
2,60
9,10
6,10
12,80
8,50
OMNIBUS DE TRES EJES
B3
4,10
2,60
12,10
7,60
12,80
7,40
CAMION SIMPLE 2 EJES
C2
4,10
2,60
9,10
6,10
12,80
8,50
C3 / C4
4,10
2,60
12,20
7.6
12,80
7,40
SEMIREMOLQUE TANDEM
T2S1/ 2 / 3
4,10 *
2,60
15,20
4,00 / 7,00
12,20
5,80
SEMIREMOLQUE TANDEM
T3S1 / 2 / 3
4,10
2,60
16,70
4,90 / 7,90
13,70
5,90
C2 – R2 / 3
4,10
2,60
19,90
3,80 / 6,10 / 6,40
13,70
6,80
C3 – R2 / 3 / 4
4,10
2,60
19,90
3,80 / 6,10 /6,40
13,70
6,80
TIPO DE VEHÍCULO
CAMION SIMPLE 3 EJES O MAS
ANCHO TOTAL
COMBINACION DE CAMIONES
REMOLQUE 2 EJES DOBLE (TANDEM)
+
1
REMOLQUE 3 EJES DOBLE (TANDEM)
+
1
* Altura máxima para contenedores 4.65
Manual de Diseño Geométrico de Carreteras (DG-2001)
35
