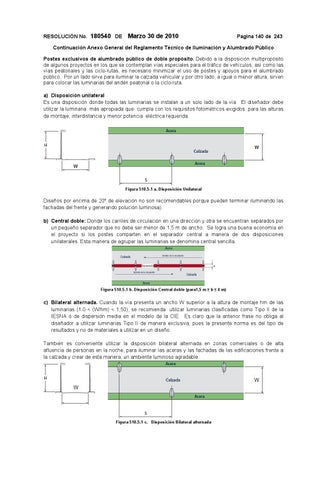

RESOLUCIÓN No.
180540 DE Marzo 30 de 2010
Página 140 de 243
Continuación Anexo General del Reglamento Técnico de Iluminación y Alumbrado Público Postes exclusivos de alumbrado público de doble propósito. Debido a la disposición multipropósito de algunos proyectos en los que se contemplan vías especiales para el tráfico de vehículos, así como las vías peatonales y las ciclo-rutas, es necesario minimizar el uso de postes y apoyos para el alumbrado público. Por un lado sirve para iluminar la calzada vehicular y por otro lado, a igual o menor altura, sirven para colocar las luminarias del andén peatonal o la ciclo-ruta. a) Disposición unilateral Es una disposición donde todas las luminarias se instalan a un solo lado de la vía. El diseñador debe utilizar la luminaria más apropiada que cumpla con los requisitos fotométricos exigidos para las alturas de montaje, interdistancia y menor potencia eléctrica requerida.
Figura 510.5.1 a. Disposición Unilateral
Diseños por encima de 20º de elevación no son recomendables porque pueden terminar iluminando las fachadas del frente y generando polución luminosa). b) Central doble: Donde los carriles de circulación en una dirección y otra se encuentran separados por un pequeño separador que no debe ser menor de 1,5 m de ancho. Se logra una buena economía en el proyecto si los postes comparten en el separador central a manera de dos disposiciones unilaterales. Esta manera de agrupar las luminarias se denomina central sencilla.
Figura 510.5.1 b. Disposición Central doble (para1,5 m ≥ b ≤ 4 m)
c) Bilateral alternada. Cuando la vía presenta un ancho W superior a la altura de montaje hm de las luminarias (1.0 < (W/hm) < 1,50), se recomienda utilizar luminarias clasificadas como Tipo II de la IESNA ó de dispersión media en el modelo de la CIE. Es claro que la anterior frase no obliga al diseñador a utilizar luminarias Tipo II de manera exclusiva, pues la presente norma es del tipo de resultados y no de materiales a utilizar en un diseño. También es conveniente utilizar la disposición bilateral alternada en zonas comerciales o de alta afluencia de personas en la noche, para iluminar las aceras y las fachadas de las edificaciones frente a la calzada y crear de esta manera, un ambiente luminoso agradable.
Figura 510.5.1 c. Disposición Bilateral alternada
