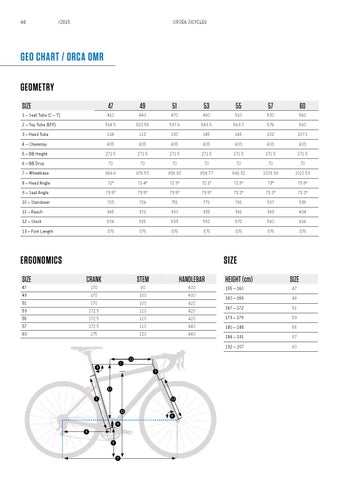

GEO CHART / ORCA OMR GEOMETRY SIZE
47
49
51
53
55
57
60
1 – Seat Tube (C – T)
410
440
470
490
510
530
560
514.8
520.55
537.9
548.5
563.7
576
590
3 – Head Tube
104
112
130
145
165
182
207.1
4 – Chainstay
405
405
405
405
408
408
408
5 – BB Height
271.5
271.5
271.5
271.5
271.5
271.5
271.5
70
70
70
70
70
70
70
7 – Wheelbase
969.6
976.58
986.92
984.77
996.32
1003.89
1012.53
8 – Head Angle
71º
71.4º
71.8º
72.1º
72.5º
73º
73.5º
9 – Seat Angle
73.5º
73.5º
73.5º
73.5º
73.2º
73.2º
73.2º
10 – Standover
708
726
751
771
791
807
835
11 – Reach
365
372
380
385
391
398
404
12 – Stack
506
515
533
552
572
590
616
13 – Fork Length
375
375
375
375
375
375
375
2 – Top Tube (EFF)
6 – BB Drop
ERGONOMICS SIZE
SIZE CRANK
STEM
HANDLEBAR
47
170
90
400
49
170
100
400
51
170
100
420
53
172.5
110
420
55
172.5
110
57
172.5
110
60
175
120
440
2
9
11 3
12 1
13 10 8 6
4 5
7
HEIGHT (cm)
SIZE
155 – 160
47
160 – 166
49
167 – 172
51
420
173 – 179
53
440
180 – 185
55
186 – 191
57
192 – 207
60
