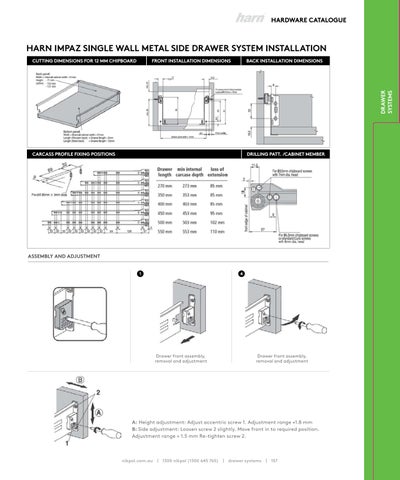

HARN IMPAZ SINGLE WALL METAL SIDE DRAWER SYSTEM INSTALLATION CUTTING DIMENSIONS FOR 12 MM CHIPBOARD
FRONT INSTALLATION DIMENSIONS
BACK INSTALLATION DIMENSIONS
CARCASS PROFILE FIXING POSITIONS
DRILLING PATT. /CABINET MEMBER
ASSEMBLY AND ADJUSTMENT 1
4
A: Height adjustment: Adjust accentric screw 1. Adjustment range +1.8 mm B: Side adjustment: Loosen screw 2 slightly. Move front in to required position. Adjustment range + 1.5 mm Re-tighten screw 2.
