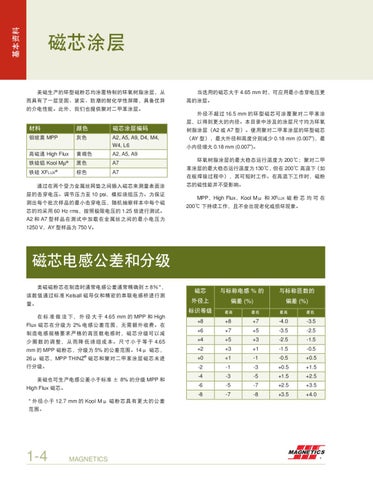

基本资料
磁芯涂层 美磁生产的环型磁粉芯均涂覆特制的环氧树脂涂层，从 而具有了一层坚固、紧实、防潮的耐化学性屏障，具备优异 的介电性能。此外，我们也提供聚对二甲苯涂层。
当选用的磁芯大于 4.65 mm 时，可应用最小击穿电压更 高的涂层。 外径不超过 16.5 mm 的环型磁芯可涂覆聚对二甲苯涂 层，以得到更大的内径。本目录中涉及的涂层尺寸均为环氧
材料
颜色
磁芯涂层编码
树脂涂层（A2 或 A7 型）。使用聚对二甲苯涂层的环型磁芯
钼坡莫 MPP
灰色
A2, A5, A9, D4, M4, W4, L6
（AY 型），最大外径和高度分别减少 0.18 mm (0.007”)，最
高磁通 High Flux
黄褐色
A2, A5, A9
铁硅铝 Kool Mµ®
黑色
A7
铁硅 XFLUX®
棕色
A7
通过在两个受力金属丝网垫之间插入磁芯来测量表面涂 层的击穿电压。调节压力至 10 psi，模拟绕组压力。为保证 测出每个批次样品的最小击穿电压，随机抽察样本中每个磁 芯的均采用 60 Hz rms，按照极限电压的 1.25 倍进行测试。
小内径增大 0.18 mm (0.007”)。 环氧树脂涂层的最大稳态运行温度为 200℃；聚对二甲 苯涂层的最大稳态运行温度为 130℃，但在 200℃ 高温下（如 在板焊接过程中），其可短时工作。在高温下工作时，磁粉 芯的磁性能并不受影响。 MPP，High Flux，Kool Mμ 和 XFLUX 磁 粉 芯 均 可 在 200℃ 下持续工作，且不会出现老化或损坏现象。
A2 和 A7 型样品在测试中加载在金属丝之间的最小电压为 1250 V，AY 型样品为 750 V。
磁芯电感公差和分级 美磁磁粉芯在制造时通常电感公差通常精确到± 8％ *， 该数值通过标准 Kelsall 磁导仪和精密的串联电感桥进行测 量。
磁芯
与标称电感 % 的
与标称匝数的
外径上
偏差 (%)
偏差 (%)
标识等级
最高
最低
最高
最低
+8
+8
+7
-4.0
-3.5
制造电感规格要求严格的高匝数电感时，磁芯分级可以减
+6
+7
+5
-3.5
-2.5
少圈数的调整，从而降低绕组成本。尺寸小于等于 4.65
+4
+5
+3
-2.5
-1.5
+2
+3
+1
-1.5
-0.5
26μ 磁芯，MPP THINZ 磁芯和聚对二甲苯涂层磁芯未进
+0
+1
-1
-0.5
+0.5
行分级。
-2
-1
-3
+0.5
+1.5
-4
-3
-5
+1.5
+2.5
-6
-5
-7
+2.5
+3.5
-8
-7
-8
+3.5
+4.0
在 标 准 做 法 下， 外 径 大 于 4.65 mm 的 MPP 和 High Flux 磁芯在分级为 2% 电感公差范围，无需额外收费。在
mm 的 MPP 磁粉芯，分级为 5% 的公差范围。14μ 磁芯， ®
美磁也可生产电感公差小于标准 ± 8% 的分级 MPP 和 High Flux 磁芯。 * 外径小于 12.7 mm 的 Kool Mμ 磁粉芯具有更大的公差 范围。
1-4
MAGNETICS
