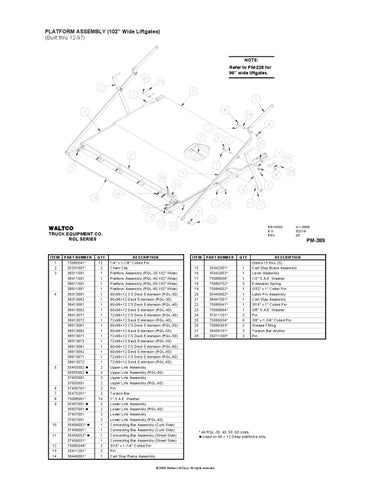

PLATFORM ASSEMBLY (102” Wide Liftgates) (Built thru 12-97)
NOTE: Refer to PM-228 for 96” wide liftgates.
WALTCO
REVISED: E.O. REV.
TRUCK EQUIPMENT CO. RGL SERIES
ITEM 1 2 3
4
5
6 7 8 9
10 11 12 13 14
PART NUMBER 75089541* 35331601* 38311001 38411001 38511001 38611001 38313061 38313062 38413061 38413062 38413071 38413072 38513061 38513062 38513071 38513072 38613061 38613062 38613071 38613072 35455002 ! 35655002 ! 37455001 37655001 37456701* 35470201* 75088061* 35457001 ! 35657001 ! 37457001 37657001 35456002* ! 37456001* 35456052* ! 37456051* 75089548* 20411201* 38440001*
QTY 12 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 10 2 2 2 2 1 1 1 1 2 2 1
4-1-2006 5221G 03
PM-389 DESCRIPTION 1/4" x 1-7/8" Coiled Pin Chain Clip Platform Assembly (RGL-30 102" Wide) Platform Assembly (RGL-40 102" Wide) Platform Assembly (RGL-50 102" Wide) Platform Assembly (RGL-60 102" Wide) 60x96+12 CS Deck Extension (RGL-30) 60x96+12 Deck Extension (RGL-30) 60x96+12 CS Deck Extension (RGL-40) 60x96+12 Deck Extension (RGL-40) 72x96+12 CS Deck Extension (RGL-40) 72x96+12 Deck Extension (RGL-40) 60x96+12 CS Deck Extension (RGL-50) 60x96+12 Deck Extension (RGL-50) 72x96+12 CS Deck Extension (RGL-50) 72x96+12 Deck Extension (RGL-50) 60x96+12 CS Deck Extension (RGL-60) 60x96+12 Deck Extension (RGL-60) 72x96+12 CS Deck Extension (RGL-60) 72x96+12 Deck Extension (RGL-60) Upper Link Assembly Upper Link Assembly (RGL-60) Upper Link Assembly Upper Link Assembly (RGL-60) Pin Torsion Bar 1" S.A.E. Washer Lower Link Assembly Lower Link Assembly (RGL-60) Lower Link Assembly Lower Link Assembly (RGL-60) Connecting Bar Assembly (Curb Side) Connecting Bar Assembly (Curb Side) Connecting Bar Assembly (Street Side) Connecting Bar Assembly (Street Side) 3/16" x 1-1/4" Coiled Pin Pin Cart Stop Ramp Assembly
ITEM 15 16 17 18 19 20 21 22 23 24 25 26 27 28
PART NUMBER 35442501* 35442002* 75088056* 75089752* 75084052* 35440502* 38441501* 75089547* 75088064* 37411101* 75089554* 75089303* 35456101* 20211200*
QTY 1 1 1 5 1 1 1 1 1 2 6 2 2 2
DESCRIPTION (Items 15 thru 25) Cart Stop Brace Assembly Lever Assembly 1/2" S.A.E. Washer Extension Spring 5/32" x 1" Cotter Pin Latch Pin Assembly Cart Stop Assembly 3/16" x 1" Coiled Pin 5/8" S.A.E. Washer Pin 3/8" x 1-3/4" Coiled Pin Grease Fitting Torsion Bar Anchor Pin
* All RGL-30, 40, 50, 60 Units ! Used on 60 + 12 Deep platforms only
