PROYECTO URBANO-PAISAJÍSTICO Alejandro P. Páez Rodríguez 535167 Juan Pablo Treviño Reyes Luis Pablo Gutiérrez De León
OBJETIVO
Crear y realizar un análisis de sitio y contexto del municipio de San Pedro Garza García. Generar vistas, mapeos, levantamientos. Realizar una maqueta virtual de la zona que será estudiada, así representando sus calles, banquetas y edificaciones. Se hará uso de paginas del gobierno para recaudar información sobre el municipio. Se hará uso de aplicaciones como Google maps, Google earth y Move it para los mapeos. Con un fin de mejorar y resolver posibles problemáticas que se encuentren en la zona.
ZONA DE ESTUDIO
Se encuentra en el municipio de San Pedro Garza García. Entre Calzada del Valle y Calzada San Pedro.
ÍNDICE MEDIO CONSTRUIDO
NORMATIVIDAD
DEMOGRAFÍA Y CULTURA
01- Llenos y Vacíos
10- Uso y Destino de Suelo
18- Densidad Poblacional y
02- Comportamiento de Tejido
11- Matriz de Compatibilidad
Composición de la Población
03- Vialidades, Nodos e Hitos
12- Alturas
04- Movilidad
13- Coeficientes
05- Infraestructura Urbana 06- Equipamiento 07- Larguillo 08- Larguillo 09- Larguillo
MEDIO NATURAL 14- Asoleamiento, Temperatura y Vientos 15- Biofilia 16- Vistas 17- Riesgos Naturales
MEDIO CONSTRUIDO
LLENOS Y VACÍOS
Plato roto reticular
COMPORTAMIENTO DE TEJIDO
Reticular Reticular lineal Plato roto reticular
VIALIDADES, NODOS E HITOS
Predio Vialidad principal
lle.
Vialidad secundaria
a de
l Va
Nodo de confluencia
Calz
ada
del Vall e
Cal zad
Hito
.
MOVILIDAD
Para de transporte publico. Ruta 214 -Praderas de Guadalupe Ruta 96 -Manuel J Clouthier
INFRAESTRUCTURA URBANA
Restaurantes Cafés Tiendas
Farmacia Hotel
EQUIPAMIENTO Y CALIDAD DE BANQUETAS Iluminación urbana
Vialidades peatonales
Cruces peatonales
Señalización vial
LARGUILLO CALZADA DEL VALLE
Ventanas reticulares
Paleta de colores
Terreno
Vegetación
Barda
Encino
Arbustos
LARGUILLO RÍO SUCHIATE
Palmera
Vegetación
Palmera
Reja
Acabado de cemento zarpeado
Paleta de colores
Comercial
LARGUILLO RÍO PILÓN
Casa 1 Nivel
Paleta de colores
Reja
Celtis
Barda
Encino
Encino
NORMATIVIDAD
USO Y DESTINO DE SUELO
Habitacional Comercio Mixto Servicio Áreas verdes
MATRIZ DE COMPATIBILIDAD USO PREDIO: COMERCIO Y SERVICIO SOCIAL •
Habitacional Unifamiliar
•
Habitacional Multifamiliar Vertical
•
Mercería, Bonetería
•
Juguetería
•
Tienda departamental
•
Farmacia
•
Infraestructura vial y obras complementarias
•
Supermercado, mercado publico
•
Bebidas alcohólicas
•
Artesanías
•
Artículos de Arte
•
Parque, jardín, plaza abierta pública
•
Agencia de automóviles, motos
•
Plantas, viveros, invernaderos
ALTURAS
Predio 1 Nivel
2 Niveles
COEFICIENTES ÁREA
3,267.13 M2
PERIMETR O
224.05 0.7
COS 1.4 CUS 0.25 CAS
REMETIMIENTO LATERAL
4m
FRONTAL
3.5m
POSTERIOR
5m
MEDIO NATURAL

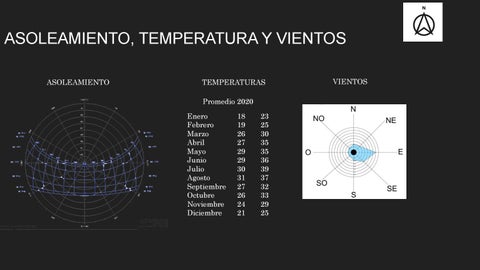

ASOLEAMIENTO, TEMPERATURA Y VIENTOS ASOLEAMIENTO
TEMPERATURAS Promedio 2020 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
18 19 26 27 29 29 30 31 27 26 24 21
23 25 30 35 35 36 39 37 32 33 29 25
VIENTOS
BIOFILIA
VEGETACIÓN Álamos sicomoros Encino roble Almez
Álamos Sicomoros
Encino Roble
Almez
Vista Norte
VISTAS
Vista Este
Vista Oeste
Vista Sur
RIESGOS NATURALES CONTAMINACIÓN DEL AIRE Días del mes 6
14
8
RIESGOS Baja
Moderada
Inundaciones (Alto) RUIDOS
Río Gu
ayalejo
Inestabilidad de ladera (bajo)
Calzad
a del v
alle
Altos Moderados
DEMOGRAFÍA Y CULTURA
DEMOGRAFÍAS
Baja Marginación en Zona valle y valor por M2 es de 3,000 a 4,000
CONCLUSIONES
Podemos concluir al realizar este análisis de sitio sobre zona valle en San Pedro Garza García que esta es una zona que actualmente se encuentra en reparación. Las calles y banquetas han sido remodeladas desde hace 1 año y en efecto se puede apreciar la diferencia al manejar, caminar o pasear por el área. Podemos encontrar la colocación de pasos peatonales, semáforos con luces que indican al peatón cuando cruzar, banquetas amplias con iluminación y vegetación. De igual manera es una zona con muchas áreas de oportunidad en cuestión de mejoras; por lo que vemos que las entre calles (calles secundarias) si deberían de tener una remodelación de banquetas para facilitar al peatón el paso al querer transitar por la zona. La mayoría de la zona es de casa habitación y sobre la avenida de calzada del valle se encuentran comercios y servicios.
PROYECTO PAISAJÍSTICO
ÍNDICE • CONCEPTO DE DISEÑO • ESTUDIO PRELIMINAR • ESTUDIO DE CASOS • MASTER PLAN • DISEÑO / REHABILITACIÓN DEL PARQUE • ÁREAS CRÍTICAS A DETALLE • RENDERS • PALETAS DE VEGETACIÓN, COLORES, TEXTURAS SEÑALÉTICA Y MOBILIARIO URBANO • IDENTIFICACIÓN Y JUSTIFICACIÓN DEL PREDIO • MAQUETA VIRTUAL
CONCEPTO DE DISEÑO
El concepto de diseño de nuestro proyecto es la remodelación de un área en específico dentro de la Colonia del Valle en el municipio de San Pedro Garza García, en Nuevo León. Dentro de esta área se aplicará una modernización que permitirá mayor seguridad y comodidad a los peatones que circulan por la vía pública y la restauración del parque principal de la colonia, el cual se encuentra en muy mal estado.
ESTUDIO PRELIMINAR
La Colonia del Valle fue una de las primeras colonias que se construyeron en el municipio, es por eso que los edificios, banquetas y parques se ven obsoletos. Nosotros proponemos un proyecto de remodelación en una sección de la colonia, esto incluye la ampliación remodelación de banquetas, la retiración de postes y cables de luz (pasarlos por vía subterránea) y la modernización de un parque. El parque “Jardines del Valle” en la Colonia del Valle tiene por lo menos cincuenta años de que se construyó, desde entonces no se ha hecho ningún tipo de remodelación o modernización significante. Por eso es que nosotros estamos proponiendo un diseño innovador que logrará revivir este parque obsoleto. Para llegar a esto fuimos a visitar el sitio, el cual efectivamente se encontraba en estado de deterioro; las banquetas semi destruidas, los juegos estaban oxidados y el concreto de los caminos estaba severamente agrietado.
ESTUDIO DE CASOS BANQUETAS Y ESPACIOS PUBLICOS EN BARCELONA Ubicación: Barcelona, España Las banquetas de la ciudad de Barcelona combinan varios elementos para crear un diseño de calles, que "se sientan bien" para la gente que camina por las calles. Árboles en la calle, separación del tráfico, áreas para sentarse, diseño de pavimentos, y iluminación. También se considera el acomodo del tránsito y peatones.
Ubicacion: 115 S. Sangamon St. Chicago, IL 60607
BANCOS DE PARQUE DE HORMIGON
El Mary Bartelme Park, ademas de juegos modernos, tiene bancas de concreto. Presenta diseños intrigantes caracterizados por formas atractivas y funcionalidad. Transforma el paisaje y elige una impresionante pieza de arquitectura paisajística.
ESTUDIO DE CASOS CREAR JUEGO DE LUZ Y SOMBRAS CON LOS ÁRBOLES DENTRO DEL PARQUE Ubicacion: Manhattan, New York City, United States El parque “Central Park”, ubicado en Manhattan, Nueva York, cuenta con una cantidad inmensa de árboles de diferentes tamaños y especies. Estos árboles logran crear sombras alrededor del parque, creando un estado de confort y relajación a las personas.
MASTER PLAN
DISEÑO / REHABILITACIÓN DEL PARQUE
Construcción de una nueva cancha de baloncesto,
Remodelación de banquetas y cajones de estacionamiento en el perímetro del parque.
Fabricación y suministro de columpios y juegos modernos para niños.
Fabricación y suministro de mobiliario tipo bancas radiales de concreto pulido.
SECCIONES / ÁREAS CRÍTICAS
SECCIÓN DE ÁREA CRÍTICA Calzada del Valle
SECCIONES / ÁREAS CRÍTICAS
SECCIÓN DE ÁREA CRÍTICA Río Balsas y Río Pilón
PALETA DE VEGETACIÓN, COLORES, TEXTURAS, SEÑALÉTICA Y MOB. URBANO VEGETACIÓN
SEÑALÉTICA
ALMEZ
ENCINO ROBLE
ALAMO
PALETA DE COLORES MOBILIARIO URBANO
TEXTURAS
CONCRETO PULIDO
PASTO BERMUDA
GRAVA
CANTERA
CARPETA ASFALTICA
IDENTIFICACIÓN Y JUSTIFICACIÓN DEL PREDIO PREDIO 1 Río Guayalejo 100, Colonia del Valle El primer predio cuenta con aproximadamente 3,200 m, con un coeficiente de uso de suelo de 1.4. La ventaja de este terreno es que está en una de las avenidas mas importantes del municipio, además está situado en la esquina de Calzada del Valle y Rio Guayalejo. Permitiendo la facilidad de entrada y salida de vehículos. PREDIO 2 Río Orinoco 260, Colonia del Valle El segundo predio está ubicado en la calle Río Orinoco, cuenta con aproximadamente 980 m2, con un coeficiente de uso de suelo de 0.83. Este terreno tiene la desventaja de que es más chico que el primero y no está ubicado en una esquina. Por lo que es más complicada la entrada y salida de vehículos.
MAQUETA VIRTUAL
MAQUETA VIRTUAL
Actividad 2: Proyecto Conceptual Alejandro P. Páez Rodríguez 535167 Juan Pablo Treviño Reyes Luis Pablo Gutiérrez De León
ÍNDICE ❏ -
❏ -
A. PROYECTO CONCEPTUAL ESTUDIO PRELIMINAR - ESTUDIOS DE CASO - TERRENO - USO Y DESTINO DE SUELO - USO Y DESTINO DE SUELO - PROGRAMA ARQUITECTÓNICO - DIAGRAMA DE FLUJO - MÉTODO DE DISEÑO - VOLUMETRÍA - MÉTODO DE DISEÑO - FACHADA (DOBLE PIEL) - ISOMETRÍA EXPLOTADA/ ZONIFICACIÓN - CONCEPTUALIZACIÓN - MOODBOARD B. CONCEPTO DE DISEÑO PLANTA BAJA - PLANTA ALTA - ESTACIONAMIENTO - MAQUETA VIRTUAL
Estudio Preliminar Art Gallery + Restaurante Japonés Exposición de obras de arte en una sala con una doble altura de 8 metros, junto a un parque interior con entradas de luz por el techo. Restaurante con terraza en la planta alta, donde igual se exponen obras de arte. En el exterior, la volumetría cuenta con una doble piel de acero. Esta estructura tiene una inclinación de 89°, la cual tiene varias intersecciones que permiten un juego de luz natural al interior del edificio. El acceso principal cuenta con un volúmen de cristal de 3.55 metros, que también cuenta con una doble piel que permite un juego de luz natural
Terreno ÁREA
3,267.13 M2
PERÍMETRO 224.05 COS
0.7
CUS
1.4
CAS
0.25
REMETIMIENTO LATERAL
4m
FRONTAL
3.5m
POSTERIOR
5m
USO Y DESTINO DE SUELO
Habitacional Comercio Mixto Servicio Áreas verdes Predio
Caso Análogo: Balmori Rooftop Bar • Ubicación: Zacatecas 139, esq. Japala, Roma Norte, Mexico City, Mexico • Estilo: Contemporáneo Mexicano • Balmori es un proyecto que nació de la necesidad de un espacio público abierto en la colonia Roma Norte, en CDMX. Este concepto cuenta con un restaurante junto con un rooftop bar, el cual tiene vistas al rededor de la colonia Roma Norte. Durante la noche, este restaurante se convierte en un bar nocturno con Dj.
CASOS DE ESTUDIO - Madre café
Madre café es un restaurante-bar en la colonia Roma Norte en la ciudad de México. Tiene una funcionalidad de platillos de 3 tiempos. Y en la tarde noche en vez de ser restaurante se convierte en un bar con música donde atiende público de todas las edades.
CASOS DE ESTUDIO - Balcón del Zócalo El balcón del zócalo es una restaurante en el centro de la ciudad de México. Cuenta con una vista panorámica al zócalo. Ubicado en el techo de un edificio de 4 plantas. Tipo de comida : Bistro De alguna manera adoptar el concepto de Panem pero que sea un restaurante elegante donde se exhiben obras de arte y esté conectada con la galería. Terraza donde el concepto sea bistró pero de noche sea más como un antro-bar donde el público pueda disfrutar de las vistas de SPGG viendo así hacia calzada del valle y la sierra madre oriental.
CASOS DE ESTUDIO - Marco El Museo de Arte Contemporáneo, también conocido como MARCO es un museo donde se hacen exposiciones de arte de varios artistas. El concepto de este museo es que tiene un área para hacer eventos como exposiciones personales, bodas, etc. Este edificio fue diseñado por Ricardo Legarreta, con un estilo contemporáneo.
Amadeus Galería-Restaurante
Amadeus fué un restaurante ubicado en San Pedro Garza García, donde se exponían obras de arte dentro y fuera del restaurante. También con la disposición de hacer eventos para diferentes temas, como un brunch, galas, o lanzamientos de imagen. Tanto en la planta baja como en la planta alta se exponían esculturas, obras de arte, etc. El restaurante estaba situado adyacente a la galería, así separando los espacios públicos.
Escaleras
PROGRAMA ARQUITECTÓNICO
26m^2 Elevador
Escaleras
Barra 26m^2
26m^2 Elevador Cuarto de Máquinas Parking
Salón
Galería de arte
697 m^2
Recibidor
100m^2
Jardín Interior 540m^2 W.C.
43m^2
Planta Alta
Escaleras
Planta Baja
Sótano
Elevador
697 m^2
Terraza
540 m^2
Área privada
54m^2
Cocina
150m^2
Almacén
15m^2
52m^2
Acceso
129 m^2
Cámara fría
12m^2
1735m^2
Parking
129 m^2
W.C.
43m^2
1813m^2 Privado
Servicio
Circulación
Público
Total 5014m^2
Barra Cocineta
Terraza
W.C.
W.C.
Privados
Salón
Jardín Interior
Galería de arte
Elevador & Escaleras
Cámara fría
Cuarto de Máquinas Recibidor
Cocina
Almacén Parking
Acceso
MÉTODO DE DISEÑO - VOLUMETRÍA
Terreno de 3,100 m2
Extrusión del modelo con altura de 12 metros
Trazo de figura rectangular en el predio. Aproximadamente de 1,600 m2
Modelado de figura cúbica para el acceso principal
Modelación de figuras rectangulares en el modelo
Recorte del cubo para transformarlo a una figura triangular de 3.65 m
MÉTODO DE DISEÑO - FACHADA (DOBLE PIEL)
Inclinación de la doble fachada a 89°
Intersección de estructuras de acero de 15 cm.
Extrusión de doble piel de acero a 40 cm.
ISOMETRÍA EXPLOTADA ACCESO
COCINA
OFICINA
RESTAURANTE
GALERÍA
TERRAZA
BAÑOS
ÁREAS VERDES
NÚCLEOS VERTICALES
CONCEPTUALIZACIÓN - MOODBOARD
Piso de marmol Marmol en placas ⅜”
B. CONCEPTO DE DISEÑO
PROYECTO GALERÍA-RESTAURANTE Serafina 115 Alejandro P. Páez - 535167 Juan Pablo Treviño - 556332 Luis Pablo Gutiérrez - 531289
Río Guayalejo
Acceso proveedores
Calzada del Valle
DISTRIBUCIÓN DE ESPACIOS
Estacionamiento Acceso a Planta Baja Cuarto de máquinas
Lobby Jardín interior Galería de Arte Cocineta Oficina Baños
Restaurante Terraza Cocina Privados Baños Cuarto frio Almacén
CORTES
CORTES DETALLADOS
ELEVACIONES
MAQUETA VIRTUAL
RENDERS EXTERIORES
RENDERS INTERIORES
Serafina 115
