SISTEMA CONSTRUCTIVO EN TIERRA

Min 60cm Min 60cm

MURO COMPACTO 2 CARAS CON NÚCLEO MURO INTEGRADO 1 CARA SIN NÚCLEO

Muro compacto de dos caras que llevan la carga a un núcleo de piedras mas pequeñas que distribuyen el peso de forma pareja al suelo. Este tipo de muro es utilizado para soportar un corte del terreno mas pronunciado, como también para ser utilizado como muro perimetral de cerramientos y construcciones de edificaciones. Muro integrado al terreno como indica su nombre, este se incorpora de forma gradual al terreno con diferentes dimensiones de piedras, de manera de asentar un terreno que logre compactarse por si mismo, por otro lado este es recurrente para el cultivo por drenar de forma mas eficiente, conteniendo la suficiente agua para esta actividad.

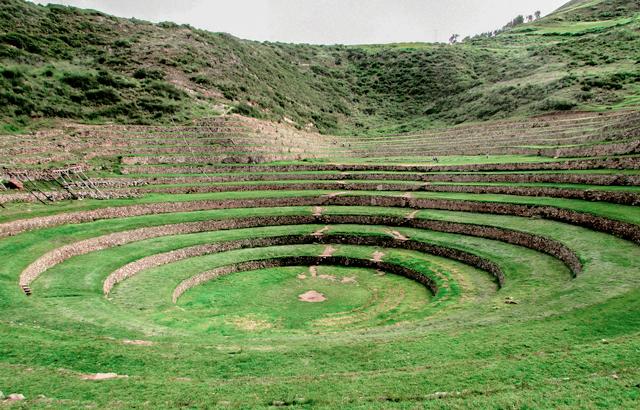

ZONAS PROGRAMÁTICAS SOBRE ATERRAZAMIENTO DE TERRENO, GENERANDO ESPACIOS AMPLIAS Y NIVELADOS PARA LA CONSTRUCCIÓN Y DESPLAZAMIENTO ATERRAZAMIENTO INVERTIDO PARA GENERAR ANFITEATRO Y ESPACIOS DE INTERACCIÓN COMÚN

S I S T E M A C O N T R U C T I V O

Muros de contención

Como estrategia de diseño se establece un trabajo de aterrazamiento de manera de poder contar con una plataforma de trabajo en un terreno con una notable pendiente y las dificultades de maniobra en la gestión constructiva, es por ello y en respuesta a la integración cultural del sector en donde nos ubicamos, se realizara este trabajo mediante técnicas de pueblos originarios oriundos de este sector, como son los Aymaras y Diaguitas, como de la misma forma la cultura Inca quienes influenciaron fuertemente a los pueblos del norte de Chile.

Esta terrazas serán contenidas mediante muros de contención, conocidas localmente como “andenes”, los que facilitan la construcción de futuras edificaciones sobre estas, reducen la erosión y el deslizamiento de terreno, así también favorecen en la reducción de la intervención en el contexto natural.

Este sistema por otro lado conta con una condición 100% ecológica y sustentable, al utilizar recurso del mismo terreno o contiguos a el, en donde actualmente su integración con técnicas modernas utilizando hormigón sigue conservando su condición sustentable y ecológica, pero en menor porcentaje.

Económico Interacción con el contexto Ecológico

APAREJOS PARA CONSTRUCCIÓN DE ANDENES

Natural

Trabado Irregular ciclópeo Sedimentación o hilera

Celular Rustico

17

MUROS – QUINCHA ALIVIANADA

Siguiendo la misma línea constructiva se utilizará la quincha alivianada como sistema de construcción para muros y cerramientos, en donde su construcción genera una alta compatibilidad con el contexto, reducido consto al utilizar materia prima proveniente del mismo terreno y por la factibilidad de contar con materiales necesarios ya sea de forma natural o comercial.

La quincha alivianada cuenta con una certificación y aprobación actualizada por el MINVU, en donde se verificó y aseguró de que este sistema cumple con las condiciones de construcción óptimas para ser utilizada. Este sistema de construcción pese a su percepción de ser antigua y poco resistente puede ser perfectamente utilizada como corta fuegos; por sus cualidades de estructuración mediante un armazón de madera esta cumple con requerimientos sísmicos en diferentes ambientes, así también implementarse en condiciones que se requieran de confort térmico o acústico en gran parte del territorio nacional.

MENOR COSTO

En comparación con la construcción convencional con otros materiales, puede haber un ahorro sustentable por la fácil obtención y costos de la materia prima, así como la reducción de gastos por la menor utilización de mano de obra.

AHORRO DE ENERGÍA

En invierno y en verano se puede generar un ahorro energético notable, debido a que la aislación térmica, como de sus propiedades particulares ante las condiciones de su construcción.

AISLACIÓN TÉRMICA

Debido a su composición, posee unas características excelentes como aislante térmico, sin dejar de lado su aislación acústica y resistencia al fuego.

RÁPIDO ARMADO

Reduce considerablemente el tiempo de construcción comparándolo con un sistema constructivo convencional, al no necesitar mano de obra experta como de prescindir de maquinaria o herramientas de mayor envergadura.

Escantillón - quincha alivianada seca / e: 15cm Esc. grafica

Zona térmica 1 a 6

[0,73W/cm²*k]

Reducción acústica [47 dB] Corta fuego [F-120]

NCH 853 of. 2007 NCH 2785 of. 2003 NCH 935 of. 97

Estructura principal Estructura secundaria Relleno ligero Revoque grueso Revoque fino Acabado

Estructura secundaria Estructura principal

Relleno ligero

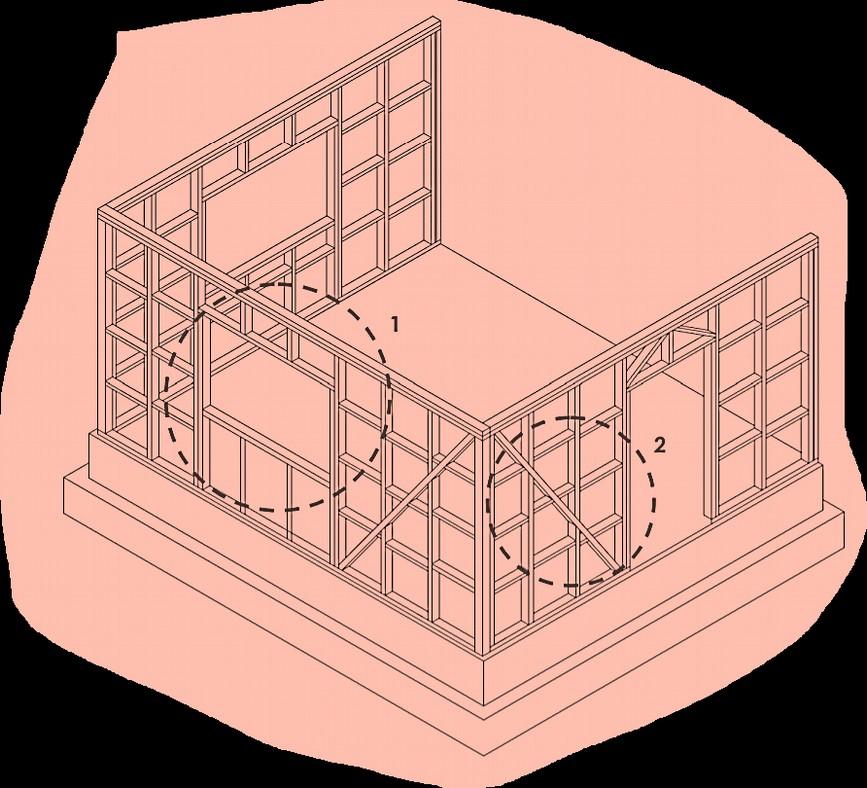

Revoque grueso INCORPORACIÓN DE UN DOBLE PIE DERECHO EN VANOS DE PUERTA Y DE VENTANAS.

DIAGONAL DE REFUERZO CONTINUA QUE CORTA A PIES DERECHOS Y CADENETAS.

QUINCHA ALIVIANADA – PAJA

Como sistema mixto al utilizar madera y tierra para su fabricación, este sistema cuenta con gran flexibilidad en su utilización en diferentes contextos, así mismo por su bajo costo y una construcción simple, puede ser ejecutada sin la participación de maestros expertos, dando la oportunidad de hacer partícipe a la comunidad.

Su condición de relleno de paja le otorga la aislación necesaria para adecuarse a una gran variedad de ambientes, ayudando en el confort térmico, como de facilitar en su instalación, al contar con un núcleo ligero que permite trasportar partes de la estructura.

QUINCHA ALIVIANADA – COLIGÜE

Utilizando como relleno del núcleo un entrando de coligüe este sistema es muy práctico para la prefabricación de paneles, que pueden ser utilizados para dividir ambientes y elementos de control de iluminación al ser instalados como membranas externas. En el proyecto se implementarán de esta manera para ayudar a la regulación de la radiación solar y generar espacios amplios y versátiles .

Al contar con estos tipos de planos verticales podemos incorporarnos a la estética del paisaje, como de adecuarnos a la cultura tradicional y artística de la zona, en donde posteriormente se podrá agregar murales artísticos y elementos decorativos con estilo tradicional indígena en base a las miasmas técnicas en tierra, valorando y potenciando el valor de pertenencia de los habitantes locales.
