RECOMENDACIONES TÉCNICAS

MANUALES CONSTRUCTIVOS JUNTO A LA VANGUARDIA DIGITAL

FELIPE KRALJEVIC. Periodista Hormigón al Día

MANUAL

DE DETALLAMIENTO para Elementos

de Hormigón Armado

El año 2009, el Instituto del Cemento y Hormigón de Chile (ICH) publicó la primera edición del Ma nual de Detallamiento para Elementos de Hormigón Armado, desarrollado en ese entonces por la Comisión de Dise ño Estructural en Hormigón Armado y Albañilería del Instituto. Tal y cómo se explica en el documento, la idea de éste fue incorporar elementos para “ayudar a los profesionales del área en la difícil misión de realizar un correcto detalla miento de los proyectos”, de modo tal que se logren “edificaciones seguras”.

De esta forma, se constituyó un do cumento técnico que incorporó, entre otros aspectos, las disposiciones conte nidas tanto en el reglamento vigente de la época (ACI 318-08), textos comple mentarios y la experiencia acumulada en los distintos proyectos realizados con éxito en el país.

Una de las razones que motivó tanto al ICH como a la Comisión de Diseño Estructural de Hormigón Armado de la época a desarrollar este manual, es que el detallamiento de la armadura no se in cluía de forma completa en los planos de estructuras. De esta forma, se explica en la primera edición del manual, es impor tante contar con un texto que explique claramente cómo se debe disponer la armadura de refuerzo, al menos, en los casos de uso más frecuente.

Asimismo, al estar pensado para es tructuras de hormigón armado, “este manual se enfoca en la preparación de los planos de construcción, indicando la ubicación y tipos de elementos, la disposición de la armadura y todos los detalles necesarios para una correcta in terpretación de la obra proyectada”.

En esa primera edición del Manual de Detallamiento, además se añaden dibu

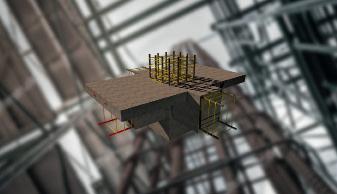

El Instituto del Cemento y Hormigón de Chile presenta la segunda edición de este texto, cuya primera publicación data de 2009. En la actual versión, además de incorporar aspectos nuevos del Código ACI 318, todos los esquemas en dos dimensiones están modulados en 3D, lo que permite una mejor visualización del comportamiento de la enfierradura en estructuras de hormigón armado y constituye la más importante actualización de este importante documento.

jos esquemáticos para ejemplificar la disposición de la armadura en diversas estructuras de hormigón armado tales como losas, columnas, muros y encuen tros entre vigas con esos elementos, abarcando así los elementos de enfie rradura más comunes que se pueden encontrar en el diseño estructural de una edificación.

De esta manera, se dibujaron, entre otros, uniones losa-muro, viga-muro, viga-columna y otros. Asimismo, se de tallan también los elementos de estribo, Los mismos esquemas que aparecen en la versión 2009, fueron los que se incorporaron en la segunda edición del Manual de Detallamiento para Ele mentos de Hormigón Armado, pero actualizándolos y “dotándolos de vida”, como señala Manuel Saavedra, ingeniero civil e integrante de esta comisión, quien participó en la primera y segunda edi ción del Manual de Detallamiento.

Las nuevas características

Tanto en la primera como en la segun da edición del Manual de Detallamiento

presentan elementos que son de natu raleza común. Por ejemplo, en ambos textos, está incorporada una tabla que se refiere al área de recubrimiento libre que deben tener las barras de refuer zo de elementos de hormigón armado. Asimismo, también aparece en ambos textos el diagrama que ilustra las formas incorrectas del doblado de barras.

En esta nueva edición, sin embargo, se realizó un cambio. Para esa tabla en particular, se consideró en esta nueva edición la norma NCh 430 y en el caso del doblado de barras, al código ACI 318-14. Estas modificaciones normati vas, a juicio del ingeniero, significaron un primer paso en lo que se refiere a la ac tualización del Manual de Detallamiento. En esa misma línea, se incorporaron a la segunda edición del Manual dos ta blas que ilustran los diámetros mínimos de interior de doblado y las geometrías de ganchos estándar, tanto para barras corrugadas como para estribos, ama rras y estribos de confinamiento. En ese aspecto, comenta el ingeniero, “los di bujos son los mismos que en la primera edición, las indicaciones normativas son distintas. Ahora bien, esas indicaciones no inciden en lo que son los esquemas del Manual”, aclara.

Sin embargo, la gran modificación que presenta la segunda edición del Manual de Detallamiento, son los esquemas desarrollados en 3D. “Pasa que cuando se hace el dibujo en dos dimensiones –explica Saavedra– que son los que se encuentran en la primera versión, no es posible apreciar todos los problemas. Al crear una versión en tres dimensiones y girar esos esquemas, se ven los proble mas que en realidad pueden producirse: que no se puedan colocar las armadu ras, que existan congestiones y todo eso, logramos verlo con los dibujos en 3D”.

En esa misma línea, el ingeniero subra ya que al actualizar a tres dimensiones los esquemas del Manual, “se mejora sustancialmente la manera en que se realizan los planos. En la primera ver sión, por ejemplo, los dibujos muestran las barras pero no se sabe qué diámetro tienen o por ejemplo, al doblar esas ba -

Innovando en pisos industriales

Con la aplicación de un sistema propio, la firma consiguió terminar en menos plazo que el estipulado el pulido completo del lugar donde se emplaza Central Mayorista, probando en el mismo sitio la rapidez y eficiencia de los desarrollos de Grinder en materia de pisos y pavimentos.

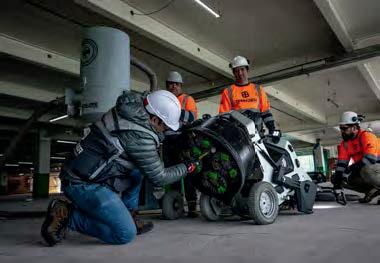

Grinder aplica tecnología de punta para pavimentos industriales en más de 5000 m2

Todos podemos compartir, que la vida útil de los pavimen- tos industriales de hormigón altamente expuestos es limi- tada. El elevado tráfico de maquinaria pesada y personas, así como las influencias ambientales negativas causan arañazos, manchas y agujeros. La superficie de hormigón se vuelve áspera y quebradizo y un polvo fino se extiende por todas partes.

En GRINDER® representamos DURABILIDAD, Transforma- mos un antiguo y polvoriento suelo de hormigón pulido en una superficie extremadamente dura, a prueba de polvo, resistente a la abrasión y muy duradera. Mejoramos y protegemos eficazmente los pisos de hormigón pulido, en el menor tiempo posible. Gar- antizamos 10 años el piso tratado con nuestros sistemas de pisos industriales. (Grinder floor Systems)

La combinación de GRINDER®, HTC DURATIQ® BE- COSAN® Densifier y BECOSAN® Protective Sealer convierte los suelos de hormigón ásperos, polvorientos y poco atractivos en una superficie lisa, a prueba de polvo, dura y resistente a la abrasión. El resultado satisface los más altos requisitos operacionales y logísticos de nuestros clientes

En GRINDER®, Desarrollamos soluciones integrales en, el diseño, construcción, reparación y recuperación de pisos industriales de hormigón con la mejor tecnología y sistemas de pulidos en el mundo.

-¿Cuánto demoró Grinder en completar este proyecto?

Central Mayorista ofrece una propuesta especialmente diseñada sólo para comerciantes. Creado para que dueños de almacenes, ki- oscos, botillerías, restaurantes, casinos, panaderías, amasanderías, fuentes de soda, carritos, feriantes y demás comerciantes para que puedan abastecer su negocio con todo lo que necesitan en un solo lugar y a precios bajos siempre, generando una experiencia de compra rápida, simple y conveniente

“El proyecto está ubicado en Camino a Melipilla 17800 con Húsares de la muerte, Maipú. El proyecto cuenta con una superficie inte- rior de 5055 m2 de superficie en nava interior. El requerimiento del cliente es un piso, pulido con alto brillo y el tiempo estimado para el suministro y ejecución de los pavimentos tipo de radier fue de 9 días, para ejecutar 5055 m2 de superficie. Tipo de hormigón HF042904008, (Melon Hormigones)”, detallaron desde Grinder.

Finalmente, desde la firma explican que “el tiempo estimado para la ejecución fue de: 7 días, pulido de piso con la terminación requerida, el que se llevó a cabo con el sistema desarrollado GRINDER®, HTC DURATIQ® BECOSAN® Densifier y BECOSAN® Protective Sealer”, puntualizaron.

rras, la forma en que deben colocarse. En el dibujo, eso se ve bien pero en la realidad puede presentar problemas”.

El paso de dibujos en plano a es quemas en tres dimensiones, cuenta el ingeniero, fue un proceso colegiado. “Todo se discutió entre los integrantes del comité”, dice y agrega que “todos dieron opiniones y de esta manera, se fueron trabajando y corrigiendo los distintos diagramas que presenta el Ma nual”.

De esta manera, el Manual de Deta llamiento para Elementos de Hormigón Armado, tanto en su edición 2009 como en la actual, constituye un tex to que se enfoca particularmente en la parte práctica, que es colocación de la enfierradura, mas no en su diseño. En ese aspecto, comenta el profesional, “existieron cambios. Se agregaron al gunos dibujos que no estaban, algunas indicaciones que señalaron ingenieros y algunas disposiciones del código ACI que hayan cambiado entre ediciones”, subraya.

Para actualizar los dibujos de la pri mera edición, se optó por utilizar REVIT, software que permite construir en computador estructuras en tres dimen siones. Gracias a ese programa, dice el ingeniero, fue posible apreciar el com portamiento real de la disposición de la enfierradura. “Con el programa, se puede apreciar toda la armadura con sus dimensiones reales. Por ejemplo, se puede evitar que choquen las barras, se pueden ver las disposiciones de los ganchos. Claro, en el planor normal de papel se coloca ‘ganchos, armadura a tanto’ pero puede que no quepa, una vez instalada. Entonces, al verlo en 3D, puedes decir que en realidad, el gancho no cabe”.

Esto, porque el mismo software permite entregarle atributos a los ele mentos (alto, largo, ancho) y de esta forma, entregarles “dimensiones físicas. Se pueden correr, girar, acercar. Anti guamente, no se podía ver, aunque uno hacía la mejor manera para hacer los planos pero no veía todos los proble mas”.

¿Resultó muy complejo actualizar los esquemas de la primera edición a es tas versiones en 3D?

-Los primeros dibujos en 3D fueron los más complicados de hacer. En un primer instante, hablamos con Manuel (Saavedra Plett, ingeniero civil de la Universidad de Chile e hijo de Manuel Saavedra S.) de realizar todos los es quemas en tres dimensiones y cuando iniciamos ese trabajo, comenzamos a ver problemas. Por ejemplo, que las barras chocaban, todo ese tipo de pro blemas.

“Eso se subsanó –dice el ingeniero– gracias a que Manuel, junto con algunos dibujantes de la oficina, dejaron atributos programados, que es otro de las carac terísticas que tiene Revit. Eso, permite que el proceso se automatice”. Esto, a juicio de Saavedra, constituye una gran innovación en la ingeniería ya que “per mite ir avanzando a hacer elementos de mejor calidad, más eficientes”.

Si bien en la actual edición de Manual de Detallamiento se encuentran de talladas las estructuras más comunes asociados a estructuras de hormigón armado (muros, losas, columnas) y que con éste “se abarca el cien por ciento de las construcciones de edificios, casas, que tengan elementos de hormigón”, es posible incorporar al documento otra clase de elementos. “En realidad –dice Saavedra– todo lo que sea hormigón armado es válido. Es probable que en una nueva edición, se agreguen algunas disposiciones o vigas de hormigón pre tensado que se usan mucho en puentes, pero en puentes que tienen una parte de pretensado y otra parte de hormigón in situ. El Manual sirve para eso”.

Si bien son los dibujantes o ingenieros estructurales quienes más se benefician por la actualización del documento, al poder determinar, a través de los dibu jos en tres dimensiones, la naturaleza de la enfierradura, también es un texto de suma utilidad para “un jefe de obra, un ingeniero constructor, un maestro o un arquitecto. El Manual es bastante claro”, destaca Manuel Saavedra S..

En esa misma línea, el ingeniero su braya que “el documento debería ser un manual en obra porque funciona como complemento a los planos y si no se tiene en la faena la versión en 3D del proyecto, de todas maneras funciona muy bien como complemento porque en Chile, aún se utiliza mucho el plano normal, en dos dimensiones”.

“Cuando empezamos a estudiar este tema, nos enfocamos específicamente a hormigones masivos estructurales, dado que hoy en día, si bien obras de represas hidráulicas no tenemos muchas, sí existen una serie de estructuras, principalmente en el área de infraestructura y también en edificación, que tienen elementos que deberían clasificarse como masivos. Por ejemplo, fundaciones de grandes edificios y de equipos en proyectos mineros y plantas industriales”, dice Tomicic.

MANUAL DE DETALLAMIENTO PARA ELEMENTOS DE HORMIGÓN ARMADO SANTIAGO - OCTUBRE - 2019

MANUAL DE DETALLAMIENTO PARA ELEMENTOS DE HORMIGÓN ARMADO 1
