Avløp
I hyttesammenheng er avløp definert som forurenset utslippsvann fra hytta. Avløp fra bad, oppvask og vaskevann kalles gråvann. Avløp fra vanntoaletter kalles svartvann. Kildeseparering betyr at svartvann og gråvann behandles i separate løsninger, noe som er miljømessig positivt. Alle våre avløpsløsninger baserer seg på kildeseparering og er utviklet i henhold til gjeldende regelverk og i samarbeid med ledende fagmiljøer.
Gråvannsløsninger
Utslipp av gråvann fra hytter uten innlagt vann er normalt ikke søknadspliktig. Vi har små gråvannsløsninger til dette formålet som kan installeres over eller under jord. For hytter med innlagt vann tilbyr vi større renseløsninger til dette formålet. Disse er søknadspliktige.
Samletanker for vanntoalett
Noen av samletankene er konstruert slik at de krever minimalt med graving/sprenging. Tømmefrekvensen er avhengig av spylemengden på vanntoalettet.
Vanntoalett med integrert kompostering
Aqua Green vanntoalett, kan leveres som integrert komposteringssystem som avløpsløsning (se side 86-89 ). Dermed unngås slamsugebil.
Slamavskiller for gråvann/svartvann
Ønsker man å lede alt avløpsvannet til en og samme løsning kan en slamavskiller være aktuelt. Det stilles individuelle krav til resipient som sjø eller infiltrasjon i grunnen. Tømmefrekvensen av kommunen.
Les artikkelen Miljøvennlige vann- og avløpsløsninger på hytta
hyttetorget.no/hyttenytt
Vera Compact F1
Renseanlegg for gråvann
• Gråvann fra 1 hytte med inntil 6 sengeplasser • 90 døgn • Ingen slamsugebil • Kun én beholder
Vera Compact F1 er løsningen for deg som ikke har bilvei frem til hytta. Med dette renseanlegget installert kan du få en vannkomfort på hytta lik den du har hjemme. Gråvannsrenseanlegget er tilpasset behovet for én hytte, utstyrt med inntil 6 sengeplasser og har kapasitet for hele 90 bruksdøgn pr. år. Det er ikke behov for slamsugebil, så det er ingen forutsetning for bilvei frem til hytta. Anlegget tilfredsstiller kravene i henhold til VA-miljøblad nr. 60. Vera Compact F1 er avhengig av 230V strøm for drift av pumpe og eventuelt varmekabel.
Inkluderer fulltankalarm som er klargjort for tilkobling av SMS varsling.
Komplett gråvannsrensing
Vera Compact F1 er en komplett løsning for rensing av gråvann direkte fra hytta. Installasjonen er enkel, og den kan plasseres både helt eller delvis under eller over jord. Hele renseprosessen foregår i samme anlegg. Ved plassering over jord bør det monteres varmekabel som frostsikring.
Installasjon
Renseanlegget skal installeres av autorisert rørlegger eller entreprenør.
Utløp
Utløp fra renseanlegget gjøres i henhold til kommunens regler. Eksempler på utløp fra anlegget kan være; myr, vassdrag, innsjø/sjø, mens det i andre tilfeller kan være nødvendig med en infiltrasjonsgrøft (se side 101).
Vedlikehold/Service
Enkelte kommuner krever skriftlig serviceavtale mellom hytteeier og servicefirma/autorisert rørlegger. En signalenhet monteres i hytta, og varsler når filterposen må skiftes denne kan om ønskelig tilkobles SMS varsling. Hyppigheten av poseskift avhenger av belastning og vannforbruk. En typisk hytte med 2-4 besøkende kan regne med ca. 30 bruksdøgn mellom hver gang filterposen må skiftes. Bruk av vaskemaskin/oppvaskmaskin kan føre til hyppigere poseskift. Slammet fra filterposen kan deponeres i en kompostbeholder eller på annet egnet sted. Den tomme filterposen kan rengjøres for gjenbruk.
4
5 1
2
7
3
6
Slik foregår renseprosessen i Vera Compact F1
Gråvannet fra hytta blir ført via avløpsrør til første rensetrinn i anlegget. Her er det plassert en fettutskiller i senter (1) som sørger for at fettet blir holdt tilbake. Videre fra fettutskilleren ledes vannet til en finmasket filterpose (2) som sørger for å fange opp alle fett- og slamrester. Etter fett og slam er filtrert ut, ledes vannet til en pumpekum (3), som ved hjelp av en lensepumpe pumper vannet videre opp til en dryppslange montert i lokket. Dryppslangen (4) fordeler vannet jevnt over filtermassen (Filtralite) (5), som sørger for å filtrere ut forurensende stoffer som bakterier, fosfor, nitrogen, og annet organisk stoff. Gråvannet er nå ferdig renset, og kan føres ut av anlegget ved hjelp av et Ø75mm rør eller drensrør (6). Dersom vannet ikke ledes ut av anlegget med naturlig fall, må en pumpekum installeres (ekstrautstyr). Varmekabel kan installeres for frostsikring (7).
Vera Compact S1
Renseanlegg for gråvann
• Gråvann fra 1 hytte med inntil 6 sengeplasser • 90 døgn • Krever slamsugebil
• Gråvann fra 2 hytter evt. stor hytte/bolig • Tømmes med slamsugebil • Lav pris pr. hytte
Vera Compact S1 er et gråvanns-renseanlegg som er laget for en hytte med inntil 6 sengeplasser og kan belastes med 90 bruksdøgn.
Denne løsningen krever slamsugebil fordi en slamavskiller holder tilbake fett og slam før det avskilte vannet ledes videre til rensing i et prefabrikkert biofilter som filtrer ut forurensende stoffer som, bakterier, fosfor, nitrogen og annet organisk stoff. Slamavskilleren tømmes normalt hvert 2 år. Anlegget leveres med nivåvarsler i pumpekummen som er avhengig av 230V strøm for drift av pumpe og tilfredsstiller kravene i Va-Miljøblad nr. 60. Skal installeres av godkjent rørlegger eller entreprenør.
Vera Compact S2
Renseanlegg for gråvann
Vera Compact S2 er velegnet som gråvannsrenseanlegg for to hytter eller alternativt kan den installeres for en stor hytte/bolig.
Anlegget er utstyrt med en slamavskiller på 2m3 som er avhengig av slamsugebil for tømming. Denne tømmes f.eks hvert 2 år. I slamavskilleren er det installert en pumpe og nivåvarsler som krever 230V strøm. Det avskilte vannet ledes fra pumpekum videre til et biofilter hvor to dyser sprer vannet jevnt over filteroverflaten. Avløpet fra biofilteret er rent vann og kan ledes til jord, myr, sjø eller annen egnet resipient. Kombinasjonen av slamavskiller og biofilter gir en fullverdig rensing av gråvannet og tilfredsstiller kravene i VA-Miljøblad nr.60. Skal installeres av godkjent rørlegger eller entreprenør.
Inkluderer fulltankalarm som er klargjort for tilkobling av SMS varsling.
• Gråvann fra 1 hytte • Ingen slamsugebil • Liten beholder
Et slamfilter for gråvann som egner seg for hytter med innlagt vann. Slamfilteret holder tilbake partikler og fett fra dusj, vask og oppvask. Det kreves ikke slamsugebil, fordi det benyttes slampose til oppsamling av slammet. Filteret er lite i størrelse og dermed svært plasseringsvennlig.
OBS! Vannet som kommer ut av filteret må ledes til infiltrasjonsgrøft eller et annet egnet rensemedium. Dette må gjøres i henhold til kommunens krav og anbefalinger. Der hvor terrenget ikke muliggjør en lang infiltrasjonsgrøft, kan et overjord slamfilter benyttes. Filteret er kompakt og kan tildekkes.
Gråvann fra bolig/hytta
Slamfilter uten pumpe
Slamfilter med pumpe Fiberduk og evt. isolasjon Tilbakefylte masser
Compact overjordsfilter dobbel
Overjordsfilter må kun monteres etter slamfilter UTEN pumpe (selvfall). Mer info side 121.
Infiltrasjonsgrøft
Terrengoverflate
1% fall
Leca eller vasket pukk Porøse vanngjennomtrengende jordmasser
Tette jordmasser
Slik fungerer slamfilteret
Vannet fra dusj/oppvask ledes først til en fettutskiller hvor fett holdes tilbake. Deretter filtreres vannet igjennom en filterpose hvor det øvrige slammet fanges opp før vannet ledes ut til infiltrasjonsgrøft med selvfall (se illustrasjon) eller pumpes videre til rensing.
En signalenhet som monteres inne i hytta varsler når filterposen må skiftes. En typisk hytte med normalt vannforbruk må regne med bytte av filterpose og tømming av fettutskiller et par ganger pr. år (etter ca. 30 bruksdøgn) avhengig av bruk og belastning. NB! Bruk av vaskemaskin/oppvaskmaskin vil føre til hyppigere poseskift.
Slam/fett fra gråvann er ikke forurensende og representerer ikke “problemet” med gråvannshåndteringen. Det er organisk stoff, fosfor, nitrogen, bakterier etc. som ledes med vannet som er forurensende. Det er derfor viktig at det utformes et infiltrasjonsopplegg i etterkant av slamfilteret.
Innløp: 50 mm Innløp: 50 mm
Utløp: 75 mm
Vera Slamfilter for gråvann uten pumpe Varmekabel er ekstautstyr. Utløp: 25 mm
Vera Slamfilter for gråvann med pumpe
Lave samletanker for WC
Tømmes med slamsugebil
Dersom du ikke har mulighet til å grave dypt, eller ønsker plassering helt eller delvis under hytta, kan vi levere flate, plasseringsvennlige tanker i robust plast.
Lave plasseringsvennlige tanker

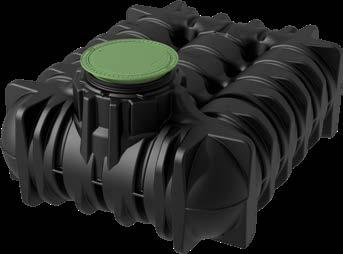

PLATIN samletanker for nedgraving leveres i 6 størrelser: 1500, 3000, 5000, 7500, 10.000 og 15.000 liter. Septiktankene er laget i polyethylenplast, med kraftige ribbeforsterkninger. De er svært robuste og tilfredsstiller Europeiske normer for styrke (CE godkjent). Tankene kan enten graves ned eller plasseres helt eller delvis over jord. Tankformen gjør den dessuten godt egnet for tildekning. Tankene kan ta imot avfall fra vanlige vannklosetter eller fra våre vannsparende toaletter.
Halshøyde kan justeres med 20 cm
Tradisjonelle samletanker er høye og kan gi utfordringer når de skal graves ned eller det skal sprenges plass til dem. På grunn av denne tankens unike konstruksjon vil plassering kunne gjøres på steder som normalt ikke ville være mulig. En fleksibel justerbar ’tankhals’ gir muligheter for individuelle tilpasninger som ytterligere forenkler plassering og nedgraving. Tankenes form og egenskaper gjør dem både enkle å transportere og plassere. Ønsker du tanken lengre ned i bakken kan det bestilles en versjon med ekstra lang ”hals”.
Disse produktene er produsert i gjenvunnet plast 1500 liter Høyde: 70 cm
3000 liter Høyde: 73,5 cm
5000 liter Høyde: 95 cm
7500 liter Høyde: 125 cm
Samletank 2100 liter
Overjords samletank i polyetylen. Plasseringsvennlig tank med flat bunn, for oppsamling av toalettavfall (WC).
Tankens utforming gjør den egnet til plassering under hytte/ –terrasse, men sørg i så fall for lufting over tak for å hindre uønsket lukt. Tanken kan graves delvis ned om ønskelig. Kan utstyres med 230V eller batteridrevet nivåvarsler (fulltankalarm).
Tanken kan enten graves helt eller delvis ned, fylles over (som vist på bildet) eller stå fritt over jord.
Med i standard leveranse følger en justerbar tankhals. Dette gir mulighet for fleksibel overdekning mellom 455-655mm, noe som i de aller fleste tilfeller er tilstrekkelig med hensyn til frost. Ønsker man økt halshøyde kan man bestille tanken med hals størrelse ”Maxi”.
Nivåvarsler
Vi leverer fulltankalarmer som varsler med lyd når tanken er full. Kan også leveres med SMS varsling.
Halsforlenger
Cisternen kan utstyres med halsforlenger dersom det er behov for å grave den dypt. Mer info til venstre.
Rør, koblinger og bend finner du på hyttetorget.no
Samletank 1000 liter
Robust 1000 liter tank som kan graves ned eller plasseres over jord.
Tanken er meget robust og forsterket med kraftige ribber slik at den tåler nedgraving. Kan graves helt eller delvis ned eller tildekkes om ønskelig. Tanken kan utstyres med halsforlenger dersom det er behov for å grave den dypt.
Slamavskillere
Tømmes med slamsugebil
En slamavskiller tar imot avløp fra dusj, vask og WC. Avløpsvannet passerer fra kammer til kammer, og i denne prosessen holdes flyteslam og synkeslam tilbake i tanken. Ingen bevegelige deler, pumper eller kjemikalier benyttes. Vannet som renner ut fra det siste kammeret er tilnærmet fritt for større partikler og ledes til god sjøresipient, renseanlegg eller infiltrasjon. Utforming og størrelsen på infiltrasjonsgrøften avhenger av de stedlige forholdene og bør vurderes av et firma med nødvendig hydrogeologisk kompetanse. Det må søkes kommunen om installasjon. Slamavskilleren er CE merket, testet og godkjent i henhold til NS 12566-1 og tilfredsstiller kravene i VA-Miljøblad nr 48. Tanken er dimensjonert for å ta imot avløpsvann (også WC) fra hytter med inntil 6 sengeplasser og 90 døgns bruk. Tanken tømmes normalt hvert 4. år. Denne slamavskilleren er unik pga sin lave høyde (95cm + hals) og plassbesparende konstruksjon. Den kan plasseres/graves ned på steder hvor tradisjonelle slamavskillere ikke ville få plass. Tanken er utstyrt med 3 kammere, noe som gir en lang sedimenteringsvei og høy slamavskillingsgrad (0,11 gram). Fleksibelt design gjør at inn- og utløp kan kobles både på langsiden og kortsiden av tanken. Den stabile konstruksjonen og den lave byggehøyden gjør denne tanken til markedets mest fleksible slamavskiller og muliggjør dessuten en dyp installasjon om ønskelig.
Vi leverer slamavskillere i flere ulike størrelser. Se hyttetorget.no
Illustrasjon av gjennomskåret slamavskiller
Avløpsvannet passerer fra kammer til kammer og i denne prosessen holdes flyteslam og synkeslam tilbake i tanken. Ingen bevegelige deler, pumper eller kjemikalier benyttes.
Infiltrasjonsgrøft
Vera Compact Mini Renseanlegg for gråvann
• For 1 hytte uten innlagt vann
Compact Mini er konstruert for å ta imot avløpsvann fra hytter som ikke har innlagt vann og hvor vannforbruket er beskjedent.
I de fleste kommuner slipper man å søke om utslippstillatelse dersom man bærer vannet inn i hytta. Dette fører gjerne til installasjoner av innvendig dagtank, pumper, rør, vannvarmere, vasker og dusjer med felles utslipp. Vera Compact Mini er konstruert nettopp med tanke på hytter som ikke har innlagt vann, men bærer vannet inn i hytta. Renseanlegget leveres komplett med filterposer for oppsamling av slam, en rist som fordeler avløpsvannet samt filtermasse bestående av ulike størrelser Filtralite (Lecakuler). Det leveres også med 5 meter drenslange for infiltrasjon i grunnen. Filtralite renser effektivt fosfor, nitrogen og organisk stoff. Vera Compact Mini kan også brukes som mottaksfilter til overskuddsvæske fra biologiske toaletter. Filteret er nærmest vedlikeholdsfritt - kun slamposen byttes ut en gang i året. Vera Compact Mini har vært testet av COWI med gode resultater.
Innløp: 75 mm
Godt egnet i kombinasjon med Vera Vannsystem (se side 50)
Utløp: 50 mm
Compact overjordsfilter, dobbel
Dette filteret kan installeres etter slamfilter uten pumpe. Det vil også være egnet som etterpoleringsanlegg for kompakte gråvannsfilter og lignende. Ofte vil det skape problemer å grave en infiltrasjonsgrøft, på grunn av fjell og terrengforhold. Filteret kan plasseres oppå bakken og dekkes til med jord, torv osv. Filteret er prefabrikert og leveres komplett med filtralite rensemedium og drensrør, ferdig montert. Filterhuset er perforert på sidene og vil derfor drenere ut alt vann. Dessuten dreneres vann ut i bunnen, fordi filteret leveres uten bunnplate. Man må vurdere om de stedlige forhold er egnet til å ta imot og drenere bort den mengde gråvann som kreves. Filteret er for øvrig identisk med Compact overjordsfilter, enkel, bortsett fra lengden, som er 240 cm. Leveres komplett med 500 liter filtralite rensemedium som gir god renseeffekt før jordinfiltrasjon. Drensrør konstruert slik at avløpsvannet blir fordelt over hele filteret.
Compact overjordsfilter, enkel
Compact overjordsfilter, enkel er et rensefilter for gråvann som egner for hytter som ikke har innlagt vann, men baserer seg på å bære inn vannet (Vera vannsystem se side 50). Filteret brukes dersom det ikke er mulig å grave på egen grunn. Plasseres oppå bakken og kan tildekkes. Har samme renseevne som Compact Mini. Består av drensrør, filtralite drensmateriale og beholder med 2 endestykker.
Ofte vil det skape problemer å grave en infiltrasjonsgrøft, på grunn av fjell og terrengforhold. Filteret kan plasseres oppå bakken og dekkes til med jord, torv osv.
