3.3.2 DREAPTA PERPENDICULARĂ PE PLANELE DE PROIECȚIE

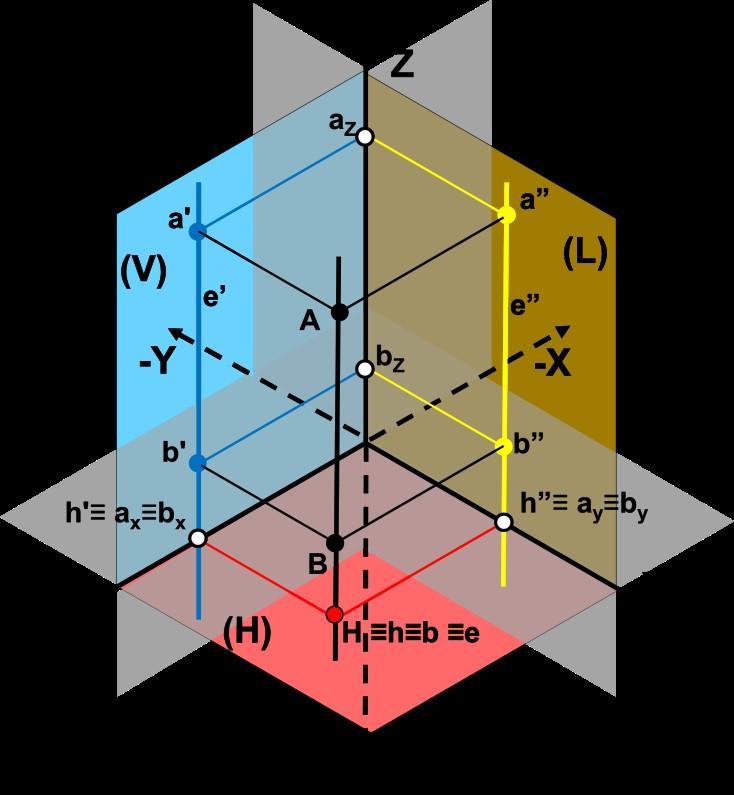

a. Drepte perpendiculare pe planul orizontal de proiecție (Verticale)

-Fie dreapta determinată de punctele A (50,40,80) și B (50,40,20)

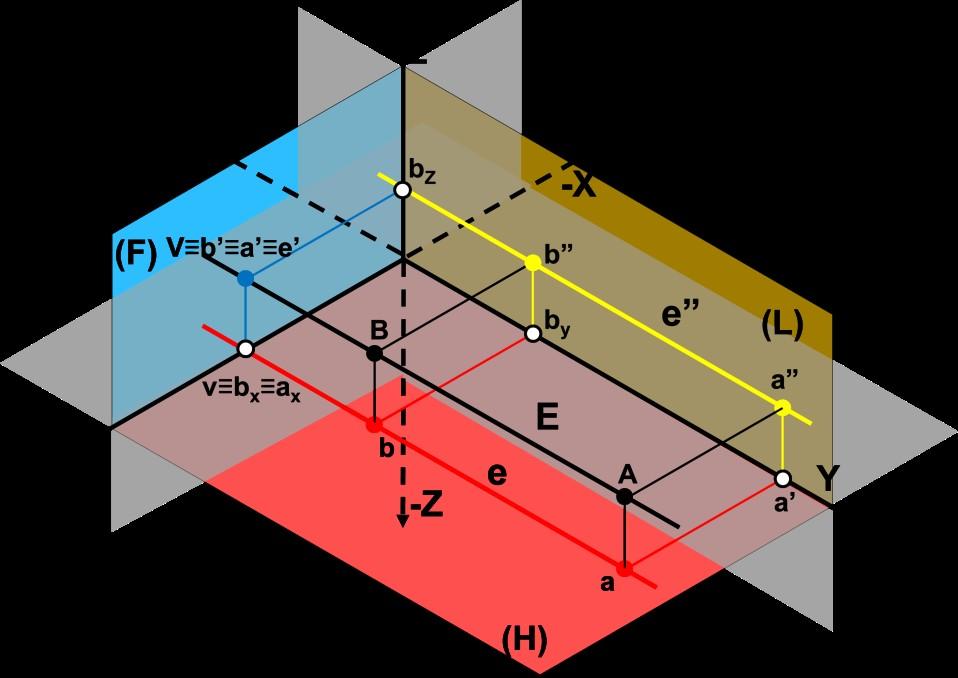

-Abscisele și depărtările punctelor situate pe o dreaptă verticală, sunt egale b. Drepte perpendiculare pe planul frontal de proiecție (De capăt)

-Dreapta E se proiectează în mărime reală pe planul lateral și frontal de proiecție, e ¿ ¿ e ' = mărimea reală.

-Proiecția laterală e ¿ este perpendiculară pe axa OY 1, iar proiecția frontală este perpendiculară pe axa OX .

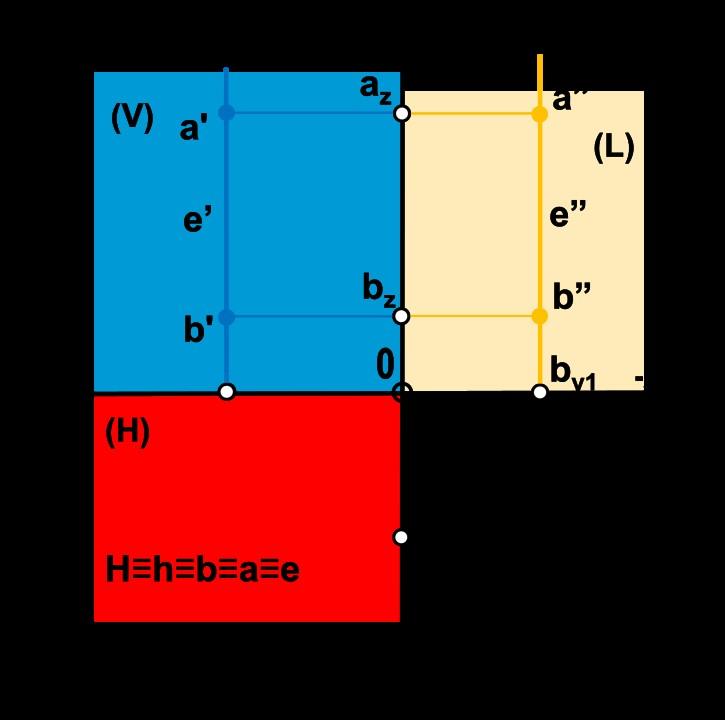

-În epură, proiecția orizontală este total deformată și se suprapune peste urma orizontală a dreptei.

-Urmele laterală și verticală ale dreptei se află la infinit.

-Fie dreapta determinată de punctele A (50,120,20) și B (50,40,20)

-Abscisele și cotele punctelor situate pe o dreaptă de capăt, sunt egale.

-Dreapta E se proiectează în mărime reală pe planul orizontal și lateral de proiecție, e ¿ ¿ e = mărimea reală.

-Proiecția laterală e ¿ este perpendiculară pe axa OZ, iar proiecția orizontală este perpendiculară pe axa OX .

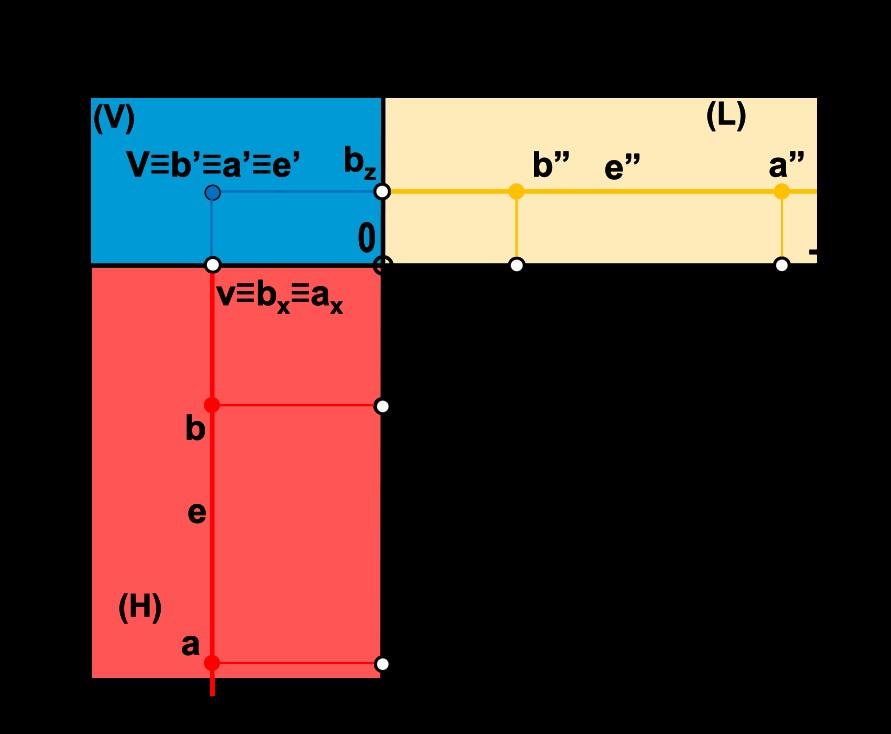

-În epură, proiecția frontală a dreptei este total deformată suprapune peste urma frontală.

-Urmele laterală și verticală ale dreptei se află la infinit.

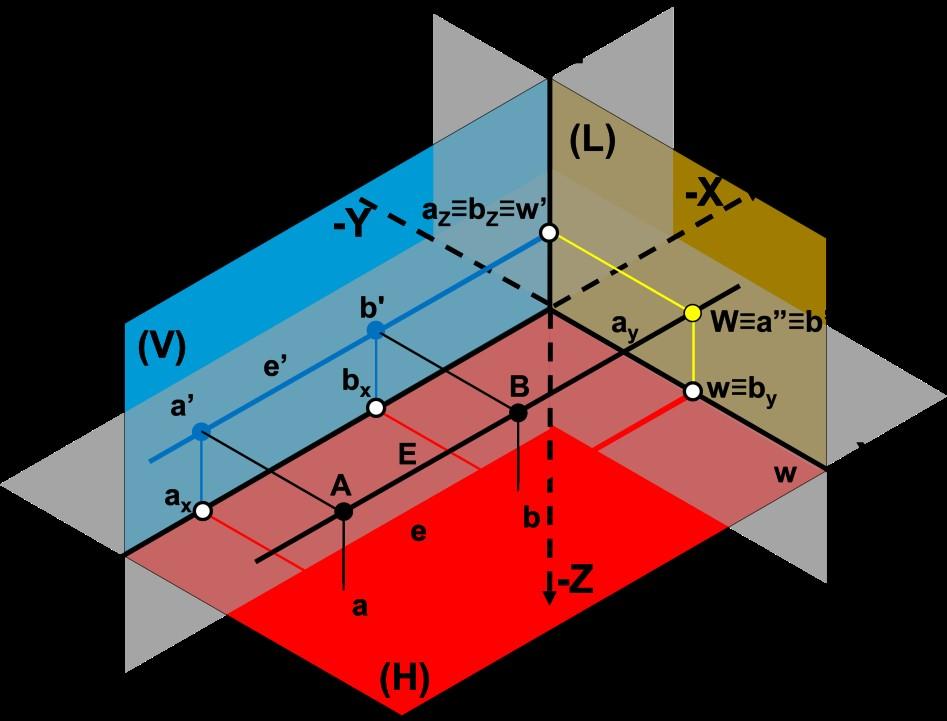

-Fie dreapta determinată de punctele A (100,40,20) și B (50,40,20)

-Cotele și depărtările punctelor situate pe o dreaptă fronto-orizontală, sunt egale.

-Dreapta E se proiectează în mărime reală pe planul orizontal și frontal de proiecție, e ¿ e ' = mărimea reală.

-Proiecția frontală e ' este perpendiculară pe axa OZ, iar proiecția orizontală este perpendiculară pe axa OY .

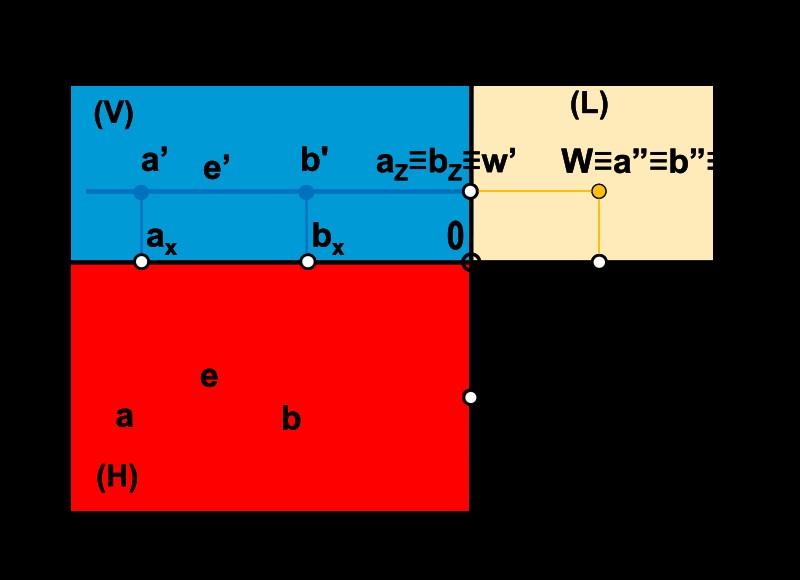

-În epură, proiecția laterală este total deformată și se suprapune peste urma laterală a dreptei.

-Urmele orizontală și verticală ale dreptei se află la infinit.
