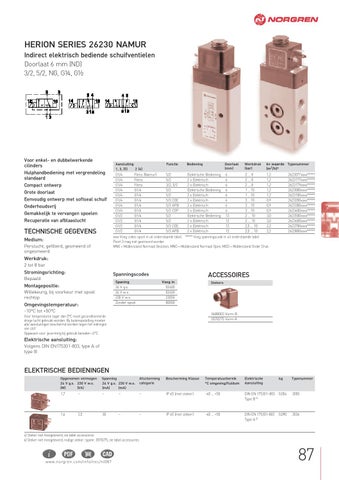

HERION SERIES 26230 NAMUR Indirect elektrisch bediende schuifventielen Doorlaat 6 mm (ND) 3/2, 5/2, NG, G∞, G≥
Voor enkel- en dubbelwerkende cilinders Hulphandbediening met vergrendeling standaard Compact ontwerp Grote doorlaat Eenvoudig ontwerp met softseal schuif Onderhoudsvrij Gemakkelijk te vervangen spoelen Recuperatie van afblaaslucht
TECHNISCHE GEGEVENS
Aansluiting 1, 3, (5) 2 (4)
Functie
Bediening
Doorlaat (mm)
Werkdruk (bar)
kv waarde Typenummer (m3/h)*
G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/2 G1/2 G1/2 G1/2
5/2 5/2 3/2, 5/2 5/2 5/2 5/3 COE 5/3 APB 5/3 COP 5/2 5/2 5/3 COE 5/3 APB
Elektrische Bediening 2 x Elektrisch 2 x Elektrisch Elektrische Bediening 2 x Elektrisch 2 x Elektrisch 2 x Elektrisch 2 x Elektrisch Elektrische Bediening 2 x Elektrisch 2 x Elektrisch 2 x Elektrisch
6 6 6 6 6 6 6 6 12 12 12 12
2 ... 8 2 ... 8 2 ... 8 1 .. 10 1 .. 10 3 .. 10 3 .. 10 3 .. 10 2 ... 10 2 ... 10 2,5 ... 10 2,5 ... 10
1,2 1,2 1,2 1,2 1,2 0,9 0,9 0,9 3,0 3,0 2,2 2,2
Flens (Namur) Flens Flens G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4
2623077xxxx***** 2623177xxxx***** 2623179xxxx***** 2623000xxxx***** 2623100xxxx***** 2623200xxxx***** 2623300xxxx***** 2623400xxxx***** 2623500xxxx***** 2623600xxxx***** 2623700xxxx***** 2623800xxxx*****
xxxx Voeg codes spoel in uit onderstaande tabel. ***** Voeg spanningscode in uit onderstaande tabel Poort 3 mag niet gesmoord worden MNG = Middenstand Normaal Gesloten, MNO = Middenstand Normaal Open, MOD = Middenstand Onder Druk
Medium: Perslucht, gefilterd, gesmeerd of ongesmeerd
Werkdruk: 2 tot 8 bar
Stromingsrichting:
Spanningscodes
Bepaald
Spaning
Montagepositie:
24 V g.s. 24 V w.s. 230 V w.s. Zonder spoel
Willekeurig, bij voorkeur met spoel rechtop
Omgevingstemperatuur:
ACCESSOIRES Voeg in
Stekers
02400 02450 23050 00000
-10°C tot +50°C
0680003 Vorm B 0570275 Vorm A
Voor temperaturen lager dan 0°C moet geconditioneerde droge lucht gebruikt worden. Bij buitenopstelling moeten alle aansluitingen beschermd worden tegen het indringen van stof Oppassen voor ijsvorming bij gebruik beneden +2°C
Elektrische aansluiting: Volgens DIN EN175301-803, type A of type B
ELEKTRISCHE BEDIENINGEN Opgenomen vermogen 24 V g.s. 230 V w.s. (VA) (W)
Spanning 24 V g.s. 230 V w.s. (mA) (mA)
Afscherming categorie
Bescherming Klasse
Temperatuurbereik °C omgeving/fluïdum
Elektrische Aansluiting
kg
Typenummer
1,7
–
–
–
–
IP 65 (met steker)
-40 ... +50
DIN EN 175301–803 Type B 4)
0,054
3050
1,6
3,5
30
–
–
IP 65 (met steker)
-40 ... +50
DIN EN 175301-803 Type A 6)
0,090
3036
4) Steker niet meegeleverd, zie tabel accessoires 6) Steker niet meegeleverd, nodige steker: typenr. 0570275, zie tabel accessoires
www.norgren.com/info/nec/nl087
87
