slangen en toebehoren

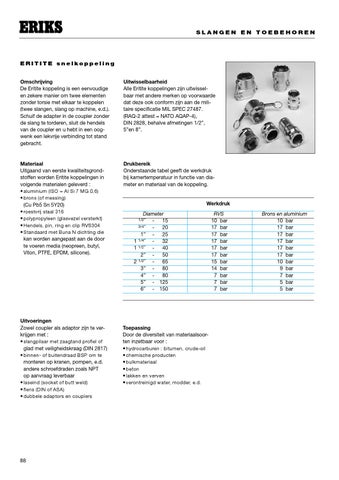

ER I T I TE s n e l k o p p e l i n g Omschrijving De Eritite koppeling is een eenvoudige en zekere manier om twee elementen zonder torsie met elkaar te koppelen (twee slangen, slang op machine, e.d.). Schuif de adapter in de coupler zonder de slang te torderen, sluit de hendels van de coupler en u hebt in een oog wenk een lekvrije verbinding tot stand gebracht.
Uitwisselbaarheid Alle Eritite koppelingen zijn uitwissel baar met andere merken op voorwaarde dat deze ook conform zijn aan de mili taire specificatie MIL SPEC 27487. (RAQ-2 attest = NATO AQAP-4), DIN 2828, behalve afmetingen 1/2”, 5”en 8”.
Materiaal Uitgaand van eerste kwaliteitsgrond stoffen worden Eritite koppelingen in volgende materialen geleverd : • aluminium (ISO = Al Si 7 MG 0,6) • brons (of messing) (Cu Pb5 Sn 5Y20) • roestvrij staal 316 • polypropyleen (glasvezel versterkt) • Hendels, pin, ring en clip RVS304 • Standaard met Buna N dichting die kan worden aangepast aan de door te voeren media (neopreen, butyl, Viton, PTFE, EPDM, silicone).
Drukbereik Onderstaande tabel geeft de werkdruk bij kamertemperatuur in functie van dia meter en materiaal van de koppeling.
Uitvoeringen Zowel coupler als adaptor zijn te verkrijgen met : • slangpilaar met zaagtand profiel of glad met veiligheidskraag (DIN 2817) • binnen- of buitendraad BSP om te monteren op kranen, pompen, e.d. andere schroefdraden zoals NPT op aanvraag leverbaar • laseind (socket of butt weld) • flens (DIN of ASA) • dubbele adaptors en couplers
88
Werkdruk
Diameter - 15 3/4” - 20 1” - 25 1 1/4” - 32 1 1/2” - 40 2” - 50 2 1/2” - 65 3” - 80 4” - 80 5” - 125 6” - 150 1/2”
Toepassing Door de diversiteit van materiaalsoor ten inzetbaar voor : • hydrocarburen : bitumen, crude-oil • chemische producten • bulkmateriaal • beton • lakken en verven • verontreinigd water, modder, e.d.
RVS 10 bar 17 bar 17 bar 17 bar 17 bar 17 bar 15 bar 14 bar 7 bar 7 bar 7 bar
Brons en aluminium 10 bar 17 bar 17 bar 17 bar 17 bar 17 bar 10 bar 9 bar 7 bar 5 bar 5 bar
