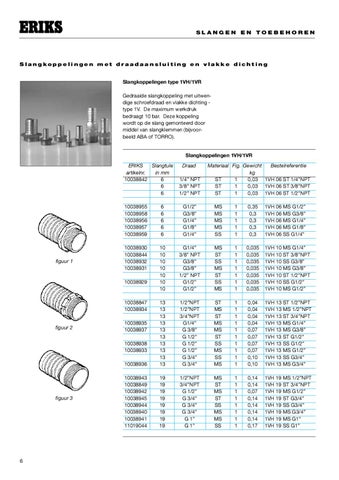

ERIKS Slangkoppelingen

slangen en toebehoren

Slangkoppelingen met draadaansluiting en vlakke dichting Slangkoppelingen type 1VH/1VR Ge­draai­de slang­kop­pe­ling met uit­wen­ di­ge schroef­draad en vlak­ke dich­ting type 1V. De maxi­mum werk­druk be­draagt 10 bar. Deze kop­pe­ling wordt op de slang ge­mon­teerd door mid­del van slang­klem­men (bijvoorbeeld ABA of TORRO).

Slangkoppelingen 1VH/1VR ERIKS Slangtule Draad Materiaal Fig. Gewicht Bestelreferentie artikelnr. in mm kg 10038842 6 1/4” NPT ST 1 0,03 1VH 06 ST 1/4”NPT

6 3/8” NPT ST 1 0,03 1VH 06 ST 3/8”NPT

6 1/2” NPT ST 1 0,03 1VH 06 ST 1/2”NPT

figuur 1

figuur 2

figuur 3

­6

10038955 10038958 10038956 10038957 10038959

6 6 6 6 6

G1/2” G3/8” G1/4” G1/8” G1/4”

MS MS MS MS SS

1 1 1 1 1

0,35 0,3 0,3 0,3 0,3

1VH 06 MS G1/2” 1VH 06 MS G3/8” 1VH 06 MS G1/4” 1VH 06 MS G1/8” 1VH 06 SS G1/4”

10038930 10038844 10038932 10038931

10038929

10 10 10 10 10 10 10

G1/4” 3/8” NPT G3/8” G3/8” 1/2” NPT G1/2” G1/2”

MS ST SS MS ST SS MS

1 1 1 1 1 1 1

0,035 0,035 0,035 0,035 0,035 0,035 0,035

1VH 10 MS G1/4” 1VH 10 ST 3/8”NPT 1VH 10 SS G3/8” 1VH 10 MS G3/8” 1VH 10 ST 1/2”NPT 1VH 10 SS G1/2” 1VH 10 MS G1/2”

10038847 10038934

10038935 10038937

10038938 10038933

10038936

13 13 13 13 13 13 13 13 13 13

1/2”NPT 1/2”NPT 3/4”NPT G1/4” G 3/8” G 1/2” G 1/2” G 1/2” G 3/4” G 3/4”

ST MS ST MS MS ST SS MS SS MS

1 1 1 1 1 1 1 1 1 1

0,04 0,04 0,04 0,04 0,07 0,07 0,07 0,07 0,10 0,10

1VH 13 ST 1/2”NPT 1VH 13 MS 1/2”NPT 1VH 13 ST 3/4”NPT 1VH 13 MS G1/4” 1VH 13 MS G3/8” 1VH 13 ST G1/2” 1VH 13 SS G1/2” 1VH 13 MS G1/2” 1VH 13 SS G3/4” 1VH 13 MS G3/4”

10038943 10038849 10038942 10038945 10038944 10038940 10038941 11019044

19 19 19 19 19 19 19 19

1/2”NPT 3/4”NPT G 1/2” G 3/4” G 3/4” G 3/4” G 1” G 1”

MS ST MS ST SS MS MS SS

1 1 1 1 1 1 1 1

0,14 0,14 0,07 0,14 0,14 0,14 0,14 0,17

1VH 19 MS 1/2”NPT 1VH 19 ST 3/4”NPT 1VH 19 MS G1/2” 1VH 19 ST G3/4” 1VH 19 SS G3/4” 1VH 19 MS G3/4” 1VH 19 MS G1” 1VH 19 SS G1”
