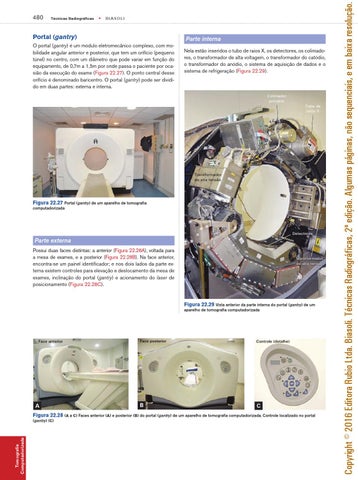

O portal (gantry) é um módulo eletromecânico complexo, com mobilidade angular anterior e posterior, que tem um orifício (pequeno túnel) no centro, com um diâmetro que pode variar em função do equipamento, de 0,7m a 1,5m por onde passa o paciente por ocasião da execução do exame (Figura 22.27). O ponto central desse orifício é denominado baricentro. O portal (gantry) pode ser dividido em duas partes: externa e interna.
Nela estão inseridos o tubo de raios X, os detectores, os colimadores, o transformador de alta voltagem, o transformador do catódio, o transformador do anódio, o sistema de aquisição de dados e o sistema de refrigeração (Figura 22.29).
Sistema Emissor de Raios X
Equipamento Gerador de Raios X
Portal (gantry)
Tubo de raios X
Formação dos Raios X
Colimador primário
Imagem Radiográfica Digital
Documentação da Imagem Radiográfica
Formação da Imagem Radiográfica
Transformador de alta tensão
Figura 22.27 Portal (gantry) de um aparelho de tomografia computadorizada
Detectores
Parte externa Possui duas faces distintas: a anterior (Figura 22.28A), voltada para a mesa de exames, e a posterior (Figura 22.28B). Na face anterior, encontra-se um painel identificador; e nos dois lados da parte externa existem controles para elevação e deslocamento da mesa de exames, inclinação do portal (gantry) e acionamento do laser de posicionamento (Figura 22.28C).
Transformador de alta tensão
Figura 22.29 Vista anterior da parte interna do portal (gantry) de um
Face anterior
Face posterior
Controle (detalhe)
B
C
A
Figura 22.28 (A a C) Faces anterior (A) e posterior (B) do portal (gantry) de um aparelho de tomografia computadorizada. Controle localizado no portal (gantry) (C)
Tomografia Computadorizada
Noções Básicas de Anatomia
Proteção Radiológica
Qualidade da Imagem Radiográfica
aparelho de tomografia computadorizada
