196
8 — Complementos importantes

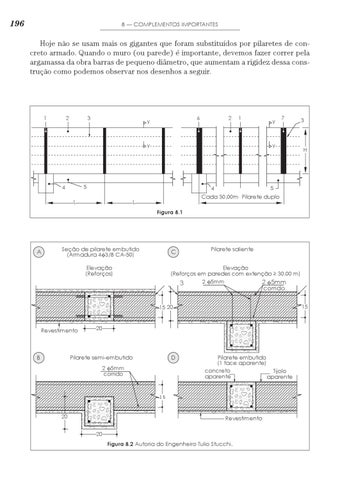

Hoje não se usam mais os gigantes que foram substituídos por pilaretes de concreto armado. Quando o muro (ou parede) é importante, devemos fazer correr pela argamassa da obra barras de pequeno diâmetro, que aumentam a rigidez dessa construção como podemos observar nos desenhos a seguir.
1
2
3
6
y
2
1
y
l
7
y
5
4
y
3
H
5 4 Cada 30.00m pilarete duplo
l Figura 8.1
a
seção de pilarete embutido (armadura 43/8 Ca-50)
C
elevação (reforços)
pilarete saliente
elevação (Reforços em paredes com extenção ≥ 30.00 m) 2 5mm 2 5mm 3
corrido
15
15 20
revestimento
B
20
D
pilarete semi-embutido 2 5mm corrido
pilarete embutido (1 face aparente) concreto tijolo aparente aparente
15 20
revestimento 20
Figura 8.2 Autoria do Engenheiro Tulio Stucchi.
