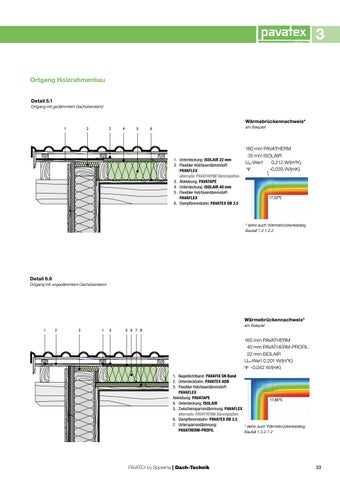

3 Ortgang Holzrahmenbau Detail 5.1 Ortgang mit gedämmtem Dachüberstand
Wärmebrückennachweis* 1
2
3
4
5
am Beispiel
6
1. 2. 3. 4. 5. 6.
Unterdeckung: ISOLAIR 22 mm Flexibler Holzfaserdämmstoff: PAVAFLEX alternativ PAVATHERM Dämmplatten Abklebung: PAVATAPE Unterdeckung: ISOLAIR 40 mm Flexibler Holzfaserdämmstoff: PAVAFLEX Dampfbremsbahn: PAVATEX DB 3.5
180 mm PAVATHERM 35 mm ISOLAIR Um-Wert 0,212 W/(m2K) Ψ -0,035 W/(mK)
17,52°C
* siehe auch Wärmebrückenkatalog Bauteil 1.2.1.2.2
Detail 6.9 Ortgang mit ungedämmtem Dachüberstand
Wärmebrückennachweis* am Beispiel 1
2
3
1
4
5 6 7 8
160 mm PAVATHERM 40 mm PAVATHERM-PROFIL 22 mm ISOLAIR Um-Wert 0,201 W/(m²K) Ψ -0,042 W/(mK) 1. Nageldichtband: PAVAFIX SN Band 2. Unterdeckbahn: PAVATEX ADB 3. Flexibler Holzfaserdämmstoff: PAVAFLEX Abklebung: PAVATAPE 17,85°C 4. Unterdeckung: ISOLAIR 5. Zwischensparrendämmung: PAVAFLEX alternativ PAVATHERM Dämmplatten 6. Dampfbremsbahn: PAVATEX DB 3.5 7. Untersparrendämmung: * siehe auch Wärmebrückenkatalog PAVATHERM-PROFIL Bauteil 1.3.2.1.2
