Golfkarton is een prachtig product
Golfkarton is sterk, milieuvriendelijk en veelzijdig. Elke dag ontwikkelen wij voor onze klanten weer nieuwe verpakkingen van golfkarton en ontdekken wij met regelmaat weer nieuwe toepassingen. Dat maakt ons product en ons vak zo speciaal, afwisselend en boeiend. Met dit enthousiasme staan wij graag voor u klaar om voor uw product de juiste verpakking te ontwikkelen en te leveren.
Team EBC
Inhoudsopgave
Wat is golfkarton Blz. 4 t/m 9 Over Fefco Blz. 10 t/m 11
Fefco 200 serie Blz. 12 t/m 17
Fefco 300 serie Blz. 18 t/m 21
Fefco 400 serie Blz. 22 t/m 35
Fefco 500 serie Blz. 36 t/m 38
Fefco 700 serie Blz. 40 t/m 46
Fefco 800 serie Blz. 48 t/m 51
Fefco 900 serie Blz. 52 t/m 59

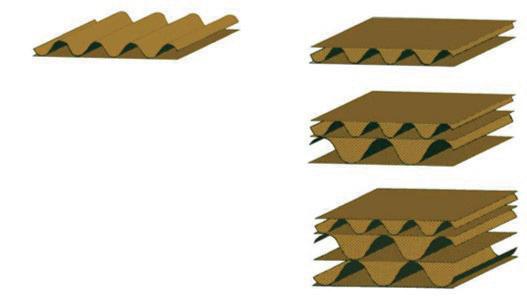

Enkelzijdig of open golfkarton heeft aan 1 zijde een liner. Het is flexibel, biedt weinig sterkte, maar is wel beschermend.
Wat is golfkarton
Dubbelzijdig of gesloten golfkarton heeft aan beide zijdes een liner. Hierdoor ontstaat een stevige plaat.

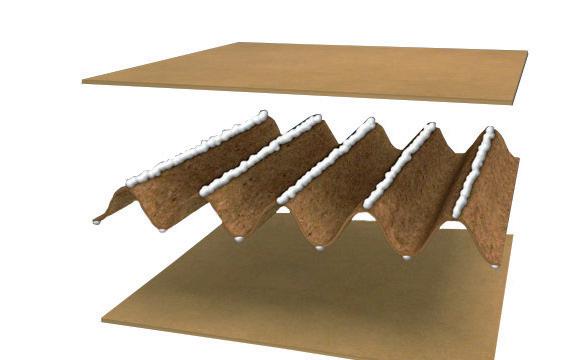

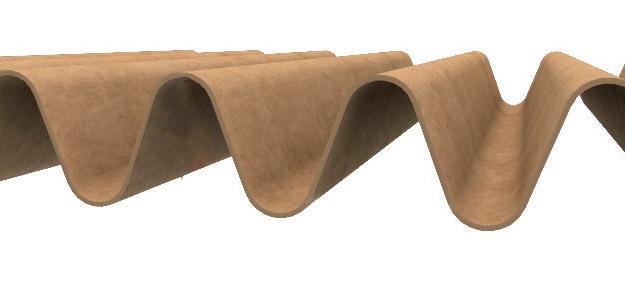

Golfkarton bestaat uit één of meerdere lagen gegolfd papier, die met 1 of meer lagen vlak papier aan elkaar zijn verlijmd. De golf geeft het materiaal stijfheid, stabiliteit, zorgt voor schokdemping en heeft een beschermende werking.
De vlakke laag papier wordt Liner genoemd en kan als omschrijving bv kraftliner, testliner of GD2 hebben.
De golf wordt Fluting of Medium genoemd en kan als omschrijving bv wellenstof, schrenz, halfcelstof of (hout) semi-chemical hebben.
Kraftliner wordt gemaakt van nieuwe houtpulp (vermengd met een percentage gerecycled materiaal) en is de stevigste kartonsoort. Kraftliner is verkrijgbaar in wit en bruin.
Testliner is daarentegen de meest mileuvriendelijke kartonsoort. Dit type karton wordt gefabriceerd met een groot aandeel gerecycleerd materiaal.
GD2 is een gestreken papiersoort die vaak wordt gebruikt om offset te bedrukken.
Een kwaliteitsomschrijving kan zijn: EB-golf 150kw/100w/150t
150 = gr/m², kw = kraftliner wit, w = wellenstof, t = testliner bruin
De verschillende soorten golfkarton
Golfkarton is er in verschillende diktes. Iedere golfhoogte wordt aangeduid met een letter. De meest voorkomende golfsoorten zijn E, B en C. Golfsoorten kunnen op diverse manieren worden gecombineerd. Veel voorkomende combinaties zijn: EE, EB, BC.
De golfsoort zegt niets over de gebruikte papiersoorten (sterkte van het golfkarton).

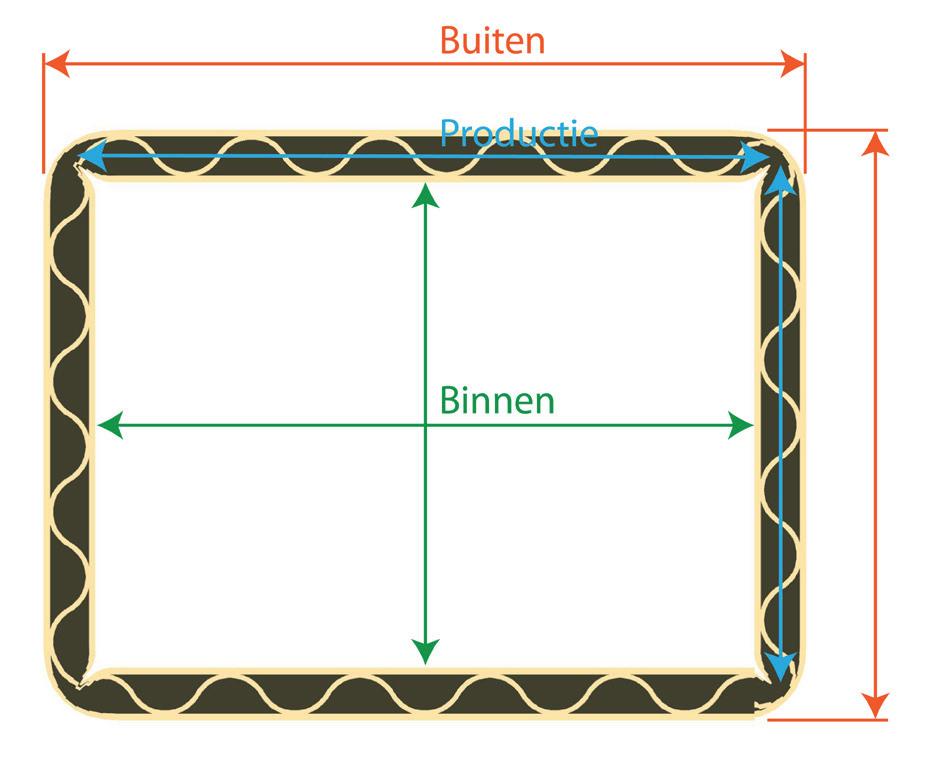

Type golf Gemiddelde dikte (inclusief liners)
Begrippenlijst
Plakstrip Tearstrip
Slits
Snijlijn
Ril-snijlijn
Rillijn
Perfo-lijn
Gluelip/ lijmvlak
Decolleté
Versprongen rillen & afgeronden slitsen
Afgeschuinde korte kleppen
Verkorte kleppen
Slits =
De sleuf waardoor de kleppen worden gevormd.
Rillijnen =
Ook wel vouwlijnen genoemd. Over deze lijnen wordt de verpakking gevouwen.
Versprongen rillen & afgeronde slitsen =
Hierdoor sluit de verpakking mooier, maar dit is alleen mogelijk bij volledig stansen van de verpakking. Hierdoor komen er stansmeskosten bij.
Afgeschuinde korte = kleppen
Kunnen het (automatisch) opzetten/vouwen van de bodem vergemakkelijken.
Verkorte kleppen =
1 of 2 mm inkorten van de kleppen t.o.v. normaal, zodat bij het (automatisch) sluiten en tapen van de doos de kleppen nooit elkaar zullen overlappen.
Welke soorten bedrukkingstechnieken zijn er?
Er zijn verschillende soorten bedrukkingstechnieken met ieder hun eigen kenmerken.
Welke bedrukkingstechniek het beste bij uw verpakking past, hangt onder andere af van:
- Is het een transport- of consumenten verpakking?
- Wat is de gewenste uitstraling?
- Om hoeveel verpakkingen gaat het?
- Moet de bedrukking regelmatig wisselen?
Kleuren: PMS of CMYK
Afhankelijk van de bedrukkingstechniek, moet het drukbestand op de juiste manier worden opgemaakt.
Bij het bedrukken van verpakkingen spreken we vaak over PMS-kleuren of CMYK.
PMS kleuren zijn gestandaardiseerde kleuren, waarbij de inkt voor het drukken wordt gemengd tot de juiste kleur.

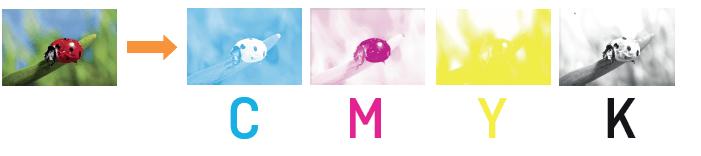

CMYK wordt ook wel Full-color genoemd. De kleuren cyaan, magenta, geel en zwart worden over elkaar gedrukt om de gewenste kleuren te bereiken.

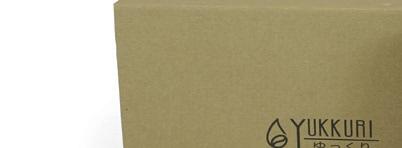

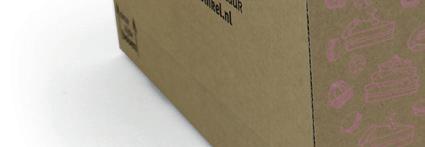

Flexodruk
Voor flexodruk is een flexibele drukmat nodig: een cliché. Doorgaans wordt er gedrukt met PMS kleuren. Per kleur is een cliché nodig, welke wordt bewaard voor herhaalopdrachten.
Binnen de flexodruk zijn er drie verschillende technieken:
1. Flexo inline: voor eenvoudige bedrukkingen (bijvoorbeeld een logo en wat pictogrammen)
2. High Quality Print (HQP): voor hoogwaardig drukwerk, direct op golfkartonnen platen.
3. Pre-print: hoogwaardig drukwerk waarbij de grote rollen papier worden bedrukt die in de golfkartonmachine worden gehangen bij productie van de golfkartonnen platen. Deze techniek is alleen mogelijk in grote aantallen.

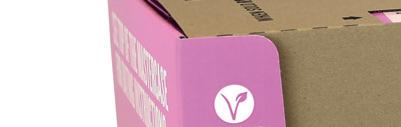

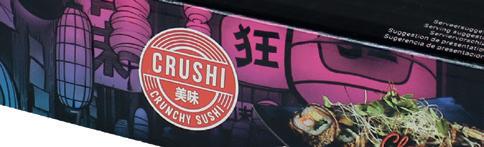

Offsetdruk

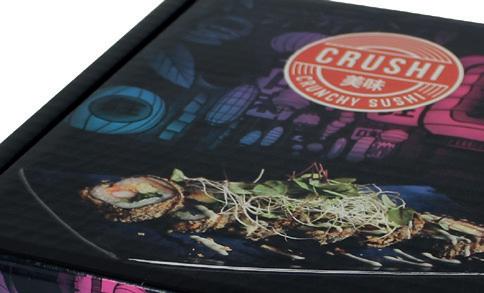

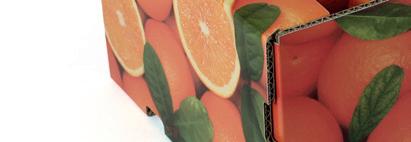

Met offsetdruk kan je verpakkingen fotorealistisch bedrukken. Er wordt standaard gedrukt in CMYK, eventueel aangevuld met enkele PMS kleuren. Per kleur is een aluminium drukplaat nodig. De bedrukking kan per order worden gewijzigd, omdat de drukplaten niet worden bewaard. Doorgaans wordt offset gedrukt op lichtglanzend wit papier (GD2, gestreken papier). Voor een meer natuurlijke en duurzame uitstraling, bieden wij ook offsetdruk op Sila Liner aan: offsetdruk op bruine kraftliner, zonder verlies van krachtige kleuren.

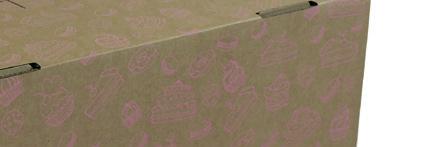

Digitaaldruk
Voor digitaaldruk zijn geen drukplaten nodig. Een groo�ormaat printer print in CMYK direct op de golfkartonnen plaat. In theorie kan iedere print worden gepersonaliseerd. Het is een techniek die sterk in ontwikkeling is en de mogelijkheden van de diverse machines lopen erg uiteen.

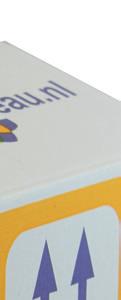

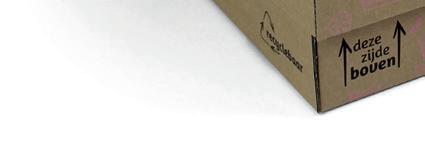

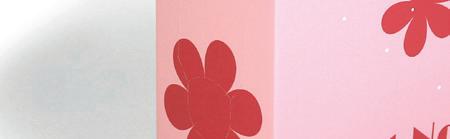

Flexo inline

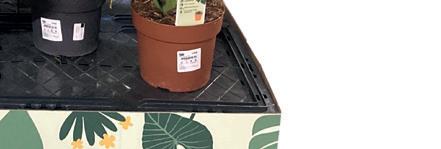

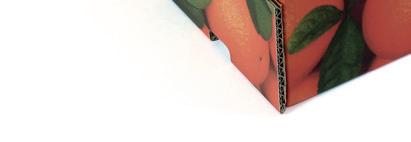

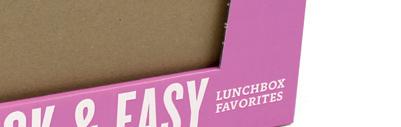

Flexo High Quality

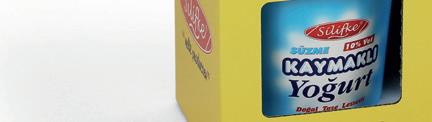

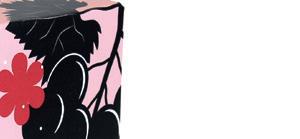

Offset

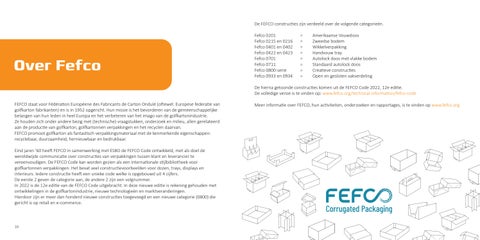

Over Fefco
FEFCO staat voor Fédération Européene des Fabricants de Carton Ondulé (oftewel: Europese federatie van golfkarton fabrikanten) en is in 1952 opgericht. Hun missie is het bevorderen van de gemeenschappelijke belangen van hun leden in heel Europa en het verbeteren van het imago van de golfkartonindustrie. Ze houden zich onder andere bezig met (technische) vraagstukken, onderzoek en milieu, allen gerelateerd aan de productie van golfkarton, golfkartonnen verpakkingen en het recyclen daarvan.
FEFCO promoot golfkarton als fantastisch verpakkingsmateriaal met de kenmerkende eigenschappen: recyclebaar, duurzaamheid, hernieuwbaar en bedrukbaar.
Eind jaren ’60 heeft FEFCO in samenwerking met ESBO de FEFCO Code ontwikkeld, met als doel de wereldwijde communicatie over constructies van verpakkingen tussen klant en leverancier te vereenvoudigen. De FEFCO Code kan worden gezien als een internationale stijlbibliotheek voor golfkartonnen verpakkingen. Het bevat veel constructievoorbeelden voor dozen, trays, displays en interieurs. Iedere constructie heeft een unieke code welke is opgebouwd uit 4 cijfers.
De eerste 2 geven de categorie aan, de andere 2 zijn een volgnummer.
In 2022 is de 12e editie van de FEFCO Code uitgebracht. In deze nieuwe editie is rekening gehouden met ontwikkelingen in de golfkartonindustrie, nieuwe technologieën en marktveranderingen. Hierdoor zijn er meer dan honderd nieuwe constructies toegevoegd en een nieuwe categorie (0800) die gericht is op retail en e-commerce.
De FEFCO constructies zijn verdeeld over de volgende categorieën.

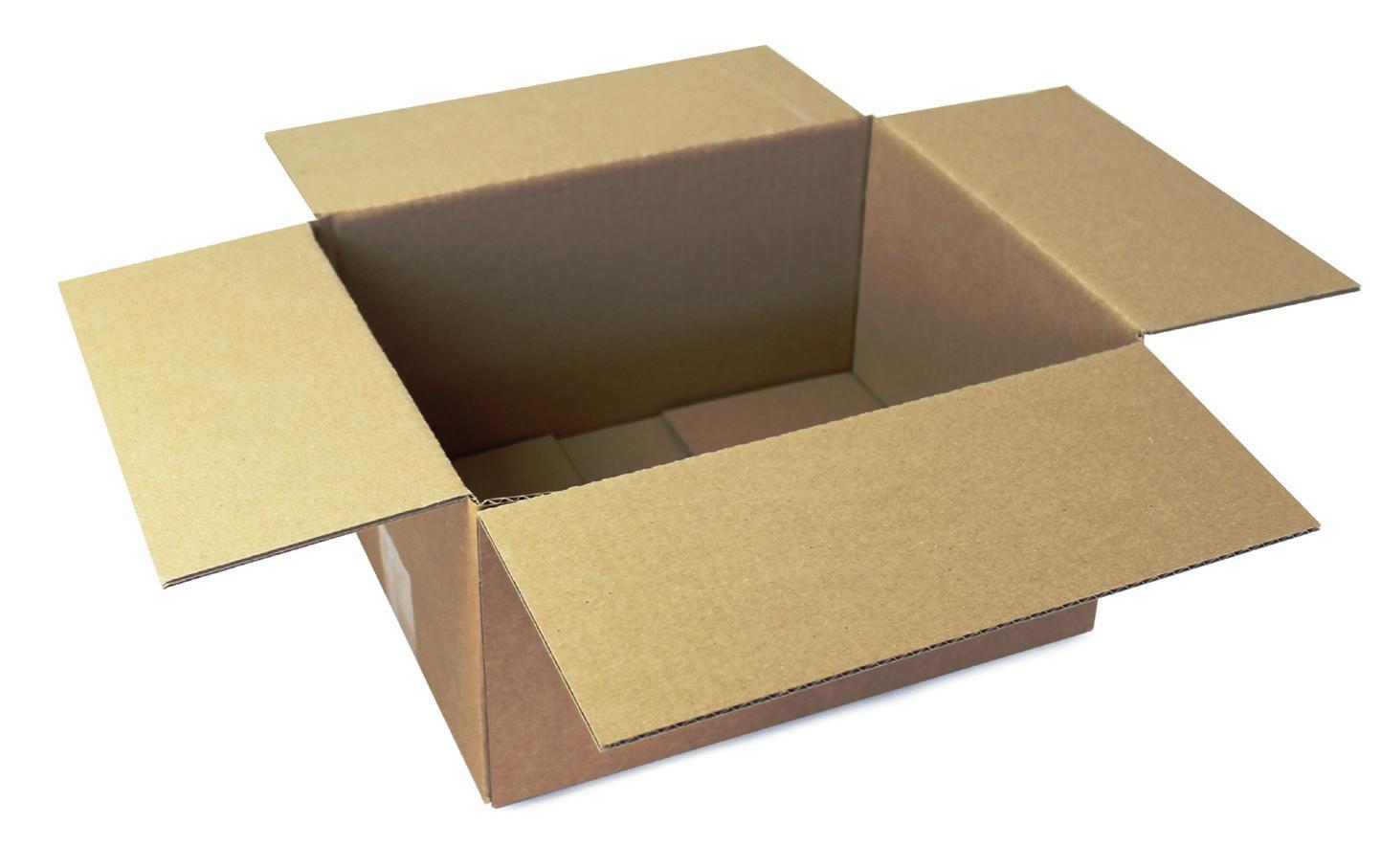

Fefco 0201 = Amerikaanse Vouwdoos
Fefco 0215 en 0216 = Zweedse bodem
Fefco 0401 en 0402 = Wikkelverpakking
Fefco 0422 en 0423 = Handvouw tray
Fefco 0701 = Autolock doos met vlakke bodem
Fefco 0711 = Standaard autolock doos
Fefco 0800-serie = Creatieve constructies
Fefco 0933 en 0934 = Open en gesloten vakverdeling
De hierna getoonde constructies komen uit de FEFCO Code 2022, 12e editie.
De volledige versie is te vinden op: www.fefco.org/technical-information/fefco-code
Meer informatie over FEFCO, hun activiteiten, onderzoeken en rapportages, is te vinden op www.fefco.org
Fefco 200-serie

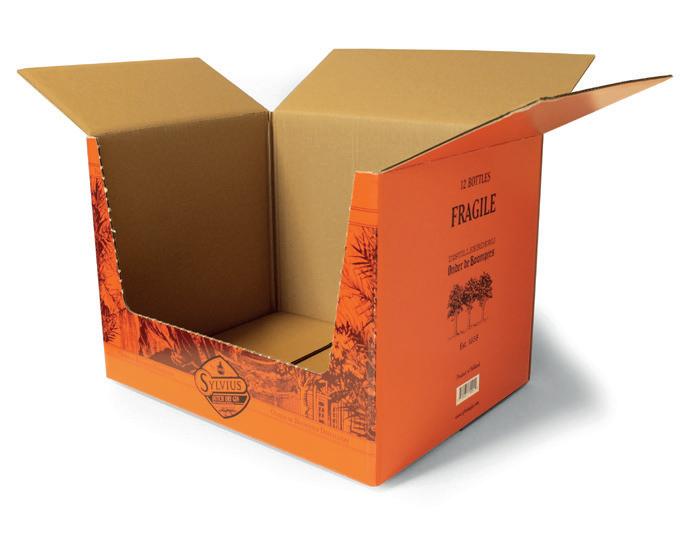

Deze veelzijdige dozen zijn stevig en vaak ook stapelbaar en kunnen daardoor gebruikt worden, voor verzendingen en opslag.
De meest dozen uit de 0200-serie worden handmatig of machinaal gesloten met verpakkingstape.
De vaakst gebruikte constructie uit deze serie is de fefco 0201 en wordt ook wel de Amerikaanse vouwdoos genoemd.Een aantal constructies uit deze serie kunnen gemaakt worden zonder stansmes.
Scan onderstaande QR code en bekijk online video’s waarin wij de fefco’s uitleggen inclusief de extra mogelijkheden.
Fefco 300-serie

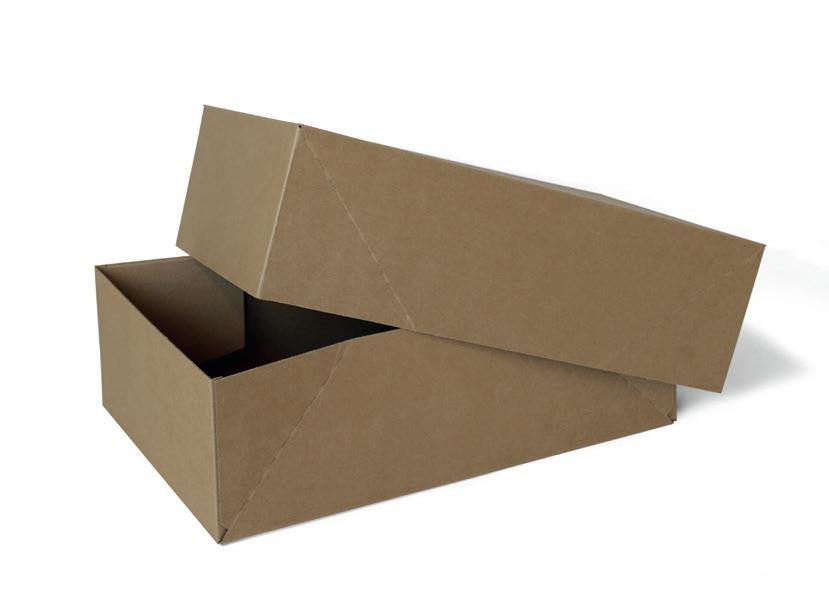

In deze serie worden combinaties gemaakt van een losse bodem en deksel. Dit kan zowel een handvouw- of verlijmde constructie zijn.
Sommige doos-deksel combinaties kunnen gebruikt worden als telescoopdoos waardoor de hoogte maat variabel kan zijn. Handig bij het combineren van meerdere producten in 1 doos!
Fefco 400-serie
Alle constructies uit deze serie gaan uit van een bodemvlak waaraan de wanden en eventueel deksel vast zitten. Hierdoor krijg je een mooie stevige bodem zonder spleten of de noodzaak van tape om het te sluiten.
De veelzijdigheid van deze serie maakt haar geschikt voor simpele verzendverpakkingen, maar ook voor luxe geschenkverpakkingen.De in de industrie veel gebruikte wrap around doos valt ook onder deze serie. Deze verpakkingen moeten allemaal geproduceerd worden met een stansmes.
Wrap Around, ongelijmd geleverd
Gelijk aan 0422 met stapelnok
Fefco 500-serie
Omdat een verpakking niet altijd 6 kanten hoeft te hebben, kan een wikkel soms genoeg zijn. Dit kan als wikkel om een doos voor een extra luxe uitstraling, maar ook als een huls om een pallet voor een eenvoudige bulk presentatie.
Deze serie kan gemaakt worden zonder stansmes en eventueel ook zonder verlijming.
Fefco 700-serie
Snel opzetten, met de hand of machinaal, is geen probleem bij deze serie door de voorgelijmde bodem.
Dit wordt ook wel een auto-lock bodem genoemd.
De doos wordt plat aangeleverd en kan met een simpele handeling opgezet, gevuld en gesloten worden.
De verhoudingen tussen Lengte x Breedte x Hoogte bepalen welke constructie het meest geschikt is.
Deze verpakkingen moeten allemaal geproduceerd worden met een stansmes.
Voor wie een keer wat anders wil dan een standaard doos!
In deze serie zitten creatieve variaties op andere Fefco constructies voor een net andere vorm.

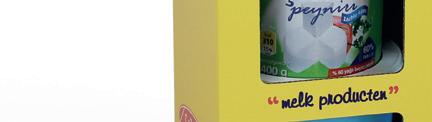

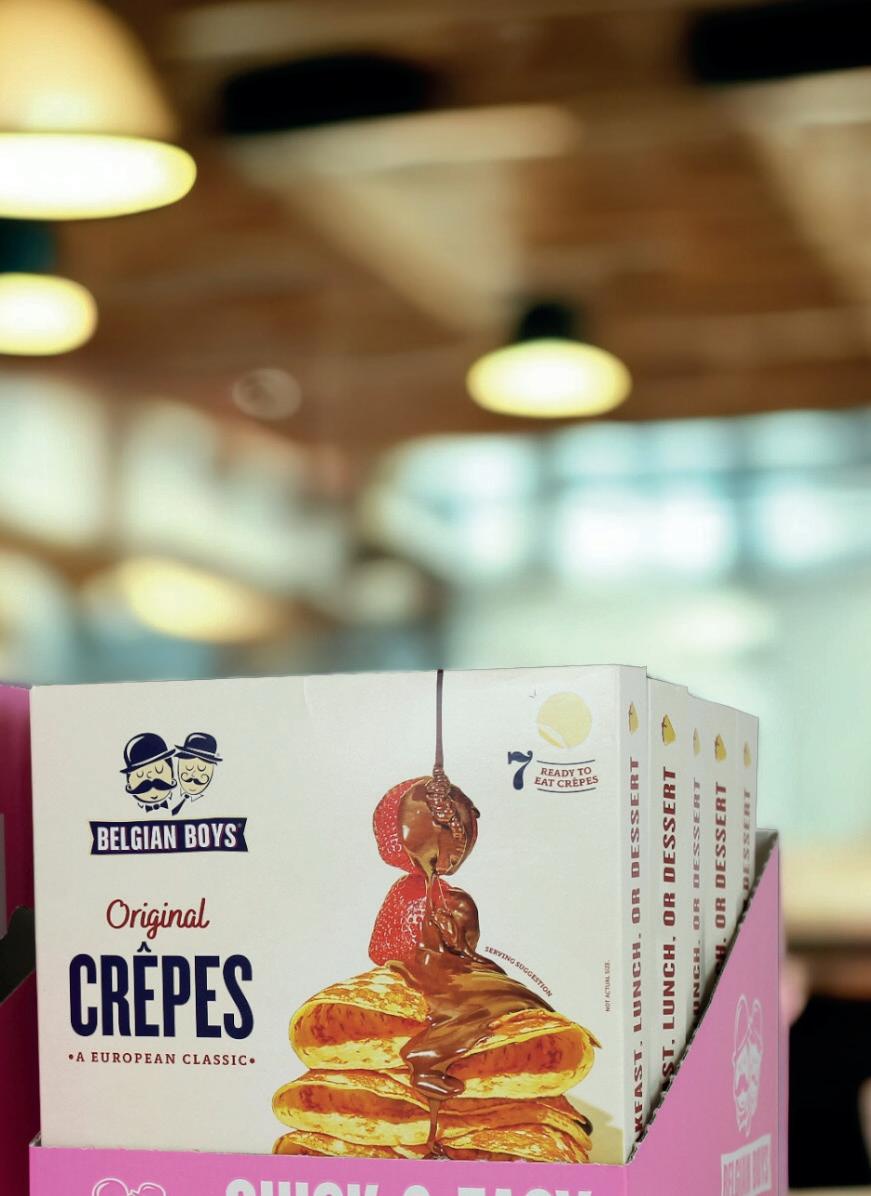

Daarnaast is er een aantal basis displays opgenomen in deze Fefco-serie. Van vloerdisplay tot stortbak, maar ook toebehoren als topkaarten en folderhouders.
Deze verpakkingen moeten allemaal geproduceerd worden met een stansmes.
Ons creatieve team
Op onze uitgebreide ontwikkelingsafdeling worden dagelijks nieuwe verpakkingen ontworpen. Wij zien nieuwe kansen, koppelen ideeën aan de uitvoering en geven verpakkingsadvies. Zo komen we samen tot de beste verpakkingsoplossing voor uw product.
Beoordeel uw nieuwe verpakking op passing, presentatie en de mate van bescherming aan de hand van een tastbaar model. Ook wel sample, dummy of mock-up genoemd.
Webshopdoos met tearstrip en retourstrip
Webshopdoos met tearstrip en retourstrip

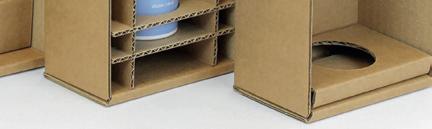

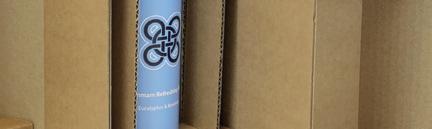

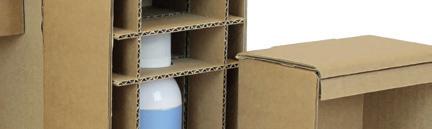

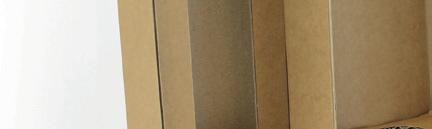

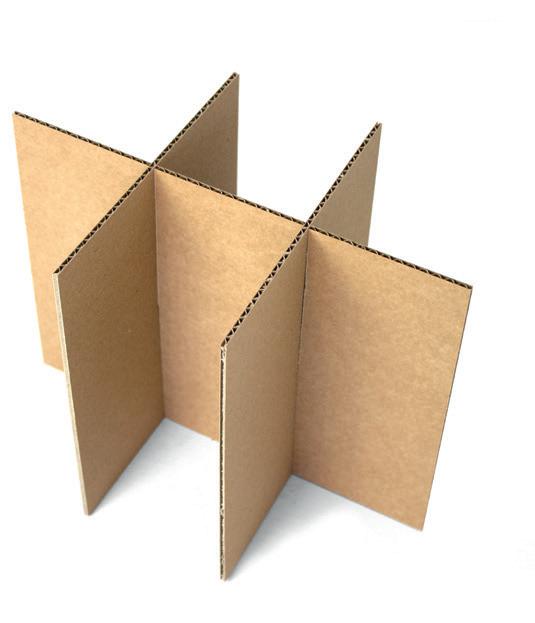

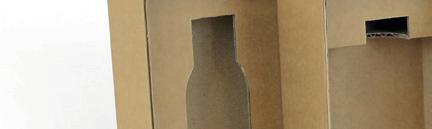

Een doos heeft soms een binnenwerk nodig om producten van elkaar te scheiden of te beschermen tegen de buitenwereld. In deze serie staan tussenplaten, rilplaten en vakverdelingen.
Dit kan bijvoorbeeld gebruikt worden als luchtbuffers om glaswerk heel te houden, simpele deksels of verstevigingskruizen voor displays.
Opvulstuk voor korte kleppen
Kruis
