PORTAFOLIO
POST PRODUCCIÓN DE IMÁGENES ARQUITECTÓNICAS
DAYANA RAMOS NARVÁEZ FACULTAD DE ARQUITECTURA Y URBANISMO UNIVERSIDAD UTE
“El DISEÑO es la inteligencia que identifica las cosas.” ÓSCAR MARINÉ
ÍNDICE 1 3 5 7 9 11 13 15 17 19 21 23 25
CUBES COLOR COMPOSICIÓN DE ATMÓSFERAS EXAMEN 1 COMPOSICIÓN CON OBJETOS ARQUITECTÓNICOS VECTORIZAR FIGURA HUMANA ESQUEMAS Y DIAGRAMAS PARA REPRESENTACIÓN EL ESPACIO A PARTIR DEL COLLAGE EXAMEN 2 IMPLANTACIÓN DIURNA CORTE ATMOSFÉRICO EXAMEN 3
1
CUBES
Collage -Técnica Filipe Vasconcellos
2
Edificio New Art Museum/SANNA
IMAGEN ORIGINAL
COMPOSICIÓN
PALETA DE COLORES
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imágenes originales 4. Duplicar capas 5. Con lazo poligonal Seleccionar áreas a recortar 6. Crear nueva capa Pegar áreas seleccionadas 7. En la capa de figura humana y objetos Shift + U Desaturar Elegir color de la paleta 8. Crear nueva forma Ordenar capa Rellenar Edición 9. Con lazo poligonal Contenido Motivo 10. Ordenar capas
3
IMAGEN ORIGINAL
IMAGEN ORIGINAL
PALETA DE COLORES
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa 4. Selección Gama de colores Gotero Tolerancia (Rojo) 5. Selección Guardar selección Nuevo OK 6. Selección Gama de colores Gotero Tolerancia (Amarillo) 7. Selección Guardar selección Nuevo OK 8. Selección Cargar selección Elegir canales guardados OK Cargar selección Elegir canal Añadir a la selección 9. Shift + I 10. Desaturar capa Shift + U Gotero Elegir color Bote de pintura 11. Crear nueva capa 12. Configurar modo de fusión de capa Color
PALETA DE COLORES
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa Corrección Selectiva 4. Imagen Ajustes Elegir color a cambiar Modificar valores Cian - Magenta - Amarillo - Negro OK Operación
Selección Nueva
OTRA FORMA Reemplazar color 1. Imagen Ajustes Modificar Resultado OK
Cargar selección
2. Con lazo poligonal 3. Crear nueva capa Bote de pintura
Gotero
Marcar área a cambiar Gotero Elegir color Cargar selección
4
PALETA DE COLORES
Torres de Satélite / Luis Barragán
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa 4. Con lazo poligonal Marcar área a cambiar 5. Selección Guardar selección Nuevo OK 6. Gotero Elegir color 7. Con pincel Cambiar color
COLOR Formas de cambio
5
COMPOSICIÓN DE ATMÓSFERAS Post Producción
GUÍA DE USO DE HERRAMIENTAS Nuevo Documento Elegir plantilla 1. Crear Archivo Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa 4. Desaturar capa Shift + U Marcar área a modificar (objeto arquitectónico) 5. Con lazo magnético 6. Selección Guardar selección Nuevo OK 7. Gotero Elegir color 8. Con pincel Cambiar color 9. Selección +C Cargar selección Elegir canales guardados OK 10. Crear nueva capa Pegar área seleccionada 11. Apagar capa original y duplicada 12. Añadir grupo de personas Desaturar capa Shift + U CREAR SOMBRA Elegir NEGRO 13. Duplicar grupo de personas Efectos Superposición de colores Deformar pulsando guías de imagen +T
14. Añadir vegetación 15. Añadir cielo 16. Crear nueva forma
Desaturar capa Desaturar capa
17. Configurar modo de fusión de capa 18. Crear nueva forma Edición 19. Con lazo poligonal Contenido Motivo 10. Ordenar capas
Shift Shift
+U +U
Color más claro Rellenar
6
IMAGEN ORIGINAL
COMPOSICIÓN
PALETA DE COLORES Centro Heydar Aliyev / Zaha Hadid
7
8
IMAGEN ORIGINAL
COMPOSICIÓN
PALETA DE COLORES
EXAMEN 1
Retroalimentación de lo Aprendido
GUÍA DE USO DE HERRAMIENTAS Nuevo Documento Elegir plantilla 1. Crear Archivo Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa 4. Recortar Imagen 5. Selección Gama de colores Gotero Tolerancia (Rojo) 6. Selección Guardar selección Nuevo OK 7. Selección Cargar selección Elegir canales guardados OK Shift + I 8. 9. Desaturar capa Shift + U Desaturar capa Shift + U 10. Añadir mano 11. Con lazo poligonal Seleccionar área a recortar (dedos) 12. Crear nueva capa Pegar área seleccionada Desaturar capa Shift + U 10. Añadir herramienta 11. Ordenar capas
Museo de Arte / Lina Bo Bardi
9
COMPOSICIÓN CON OBJETO ARQUITECTÓNICO GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color RGB 2. Incrustar fondo 3. Duplicar capa 4. Añadir texturas (llanuras) Deformar pulsando guías de imagen +T Tono / Saturación (texturas por separado) +U PIRÁMIDE 5. Añadir texturas (en los lados) Deformar pulsando guías de imagen +T 6. Elegir cada capa de textura Aplicar máscara de recorte 7. Duplicar grupo de personas Efectos Superposición de colores Elegir NEGRO +T Deformar pulsando guías de imagen Bajar opacidad 8. Orden de Capas 9. Seleccionar capas Crear Grupo
EFECTOS 10. Añadir texturas de polvo 11. Configurar modo de fusión de capa Trama 12. Añadir textura de humo negro Aplicar máscara de recorte 13. Añadir texturas de partículas de tierra 14. Duplicar capa de texturas de partículas de tierra
PERSONA 15. Añadir figura humana SOMBRA 16. Duplicar figura humana Efectos Superposición de colores Elegir NEGRO Deformar pulsando guías de imagen +T 17. Filtro Desenfocar Desenfoque de movimiento Modificar ángulo y distancia 18. Orden de capas NOTA: En la imagen 2 se añade desenfoque de movimiento a la figura humana
10
PALETA DE COLORES
11
PALETA DE COLORES
12
VECTORIZAR FIGURA HUMANA Adobe Illustrador
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar figura humana a vectorizar Graficar cada rasgo ( físico y vestimenta) 3. Con la herramienta pluma 4. Ordenar capas
13
ESQUEMAS Y DIAGRAMAS PARA REPRESENTACIÓN Adobe Illustrador
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar gráficos a vectorizar 3. Con la herramienta pluma 4. Ordenar capas
Graficar cada esquema y diagrama
PALETA DE COLORES
14
NEW ART MUSEUM SANAA
New York / 2007 CONTEXTO
PROGRAMA
Área Mecánica
Oficinas / Áreas Multiservicio Áreas Educativas
Galerías
Lobby Principal
CONSTRUCCIÓN VOLUMÉTRICA
ESTRUCTURA Y MATERIALIDAD DE FACHADA
1 2
3 Prisma
Prisma
Desplazar en laterales
Desplazar en el centro
Vista Oeste
Vista Sur
Vista Este
1
Placa de cemento
2
Membrana Impermeable Aislamiento Barrera de Vapor
3
Sistema de Canaletas Panel de Aluminio Soporte de Fachada Malla de Aluminio Pulido
Vista Norte
15
Museo Salomon R. Guggenheim / Frank Lloyd Wright IMAGEN ORIGINAL
COMPOSICIÓN
PALETA DE COLORES
16
EL ESPACIO A PARTIR DEL COLLAGE GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar Guggeheim en líneas 3. Con lazo poligonal Seleccionar área a pintar 4. Selección Guardar selección Nuevo OK 5. Gotero Elegir color Bote de pintura MANOS 6. Incrustar manos de creación de Adán 7. Con lazo magnético Marcar área a recortar 8. Crear una capa diferente para cada mano Contornear Elegir la medida de pixeles del contorno 9. Edición 10. Crear nueva forma 11. Incrustar textura para unificar el dibujo 12. Crear nueva capa 13. Seleccionar Copiar combinado Pegado especial Pegar en contexto 13. Edición
17
EXAMEN 2
Retroalimentación de lo Aprendido GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa FONDO 4. Incrustar imagen de montaña 5. Desaturar capas Shift + U CIELO 6. Crear nueva capa Gotero Bote de pintura 7. Crear nueva forma OBJETO ARQUITECTÓNICO 8. Añadir texturas (en los lados) Deformar pulsando guías de imagen +T 9. Elegir cada capa de textura Aplicar máscara de recorte ABERTURAS 10. Con el lazo poligonal Rellenar Color Negro Edición 11. Repetir 18 veces 12. Crear nueva forma 13. Ordenar capas
18
COMPOSICIÓN
PALETA DE COLORES
19
20

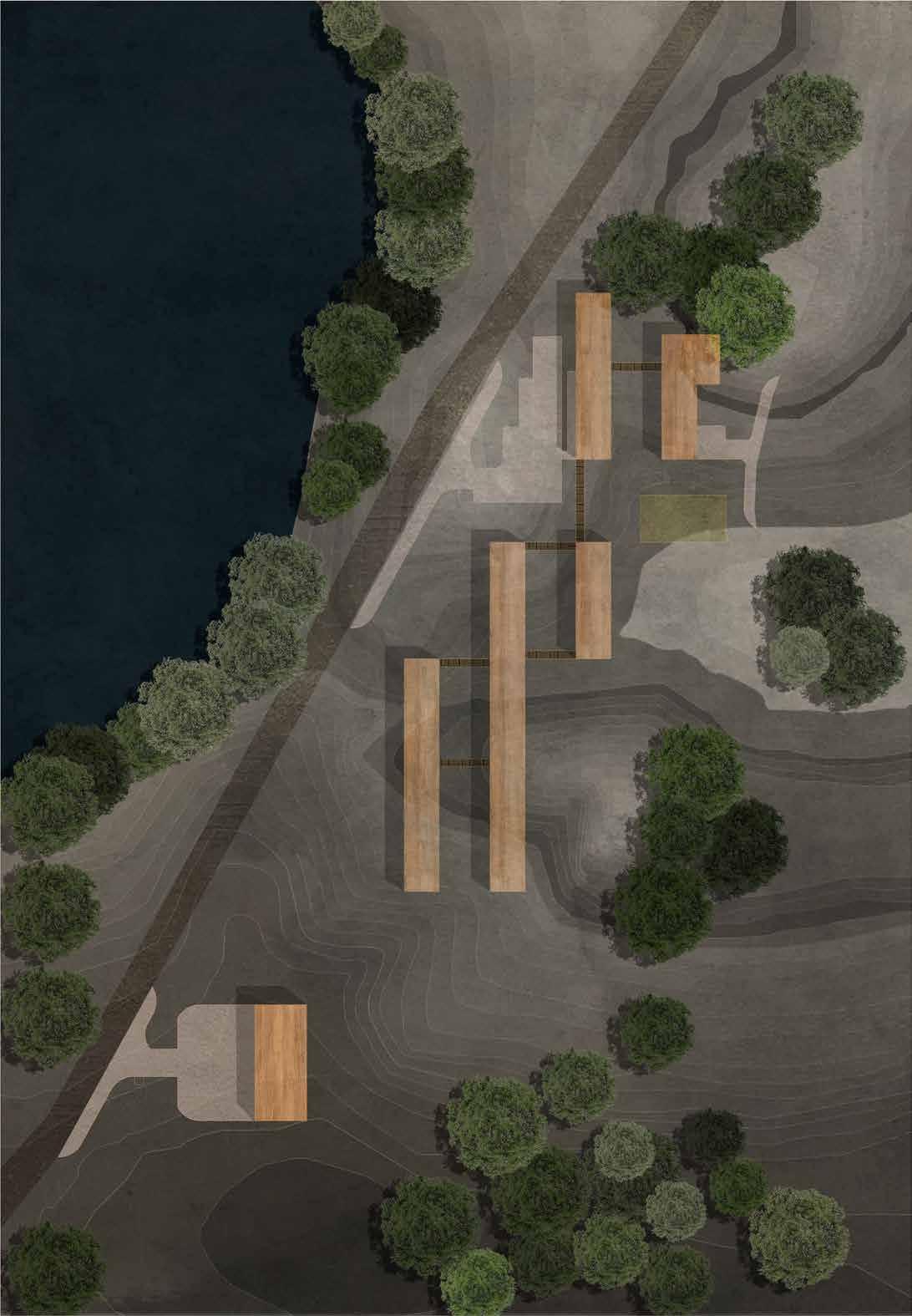

IMPLANTACIÓN GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Previo, se modifica el grosor de trazo de cotas y objeto arquitectónico en Illustrador Se colorea las cotas en escala de grises 3. Incrustar archivos en Photoshop Gotero Bote de pintura ( VERDE) 4. Crear nueva capa 5. Configurar modo de fusión de capa Color OBJETO ARQUITECTÓNICO 6. Crear nueva capa 7. Incrustar textura de bambú Aplicar máscara de recorte 8. Seleccionar cubiertas Sombra paralela 9. Efectos Modificar propiedades 10. Con lazo poligonal Corregir zonas de sombra 11. Incrustar textura de piso Aplicar máscara de recorte 12. Seleccionar caminos OBJETOS NATURALES 13. Crear nueva capa 14. Con lazo poligonal
Gotero
Bote de pintura (AZUL)
ÁRBOLES 15. Incrustar imágenes 16. Filtro Sombra paralela 17. Incrustar texturas para unificar 18. Configurar modo de fusión de capa Multiplicar 19. Crear nueva capa Seleccionar Copiar combinado Pegado especial 20. Edición
Pegar en contexto
21
DIURNA GUร A DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resoluciรณn y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa 4. Crear nueva capa Gotero Bote de pintura Color AZUL 5. Configurar modo de fusiรณn de capa Multiplicar 6. Con lazo poligonal Seleccionar ventanas a encender
22
23
24
CORTE ATMOSFÉRICO IMAGEN ORIGINAL
COMPOSICIÓN
GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) 2. Incrustar imagen original 3. Duplicar capa FONDO 4. Incrustar imagen de árboles y cielo 5. Crear nueva capa Gotero sobre detalles (NEGRO)
Selección
Similar
OBJETO ARQUITECTÓNICO 6. Crear nueva capa 7. Incrustar textura de ladrillo Reemplazar color 8. Imagen Ajustes Gotero Modificar Resultado OK Seleccionar área de ladrillo Aplicar máscara de recorte 9. Con lazo poligonal 10. Incrustar textura de hormigón y vidrio Seleccionar área de cafetería y auditorio Aplicar máscara de recorte 11. Con lazo poligonal PERSONAS 12. Añadir figura humana
PALETA DE COLORES
Bote de pintura (NEGRO)
Efectos
Superposición de colores
Elegir NEGRO
25
EXAMEN 3
Retroalimentación de lo Aprendido GUÍA DE USO DE HERRAMIENTAS 1. Crear Archivo Nuevo Documento Elegir plantilla Detalles de Ajustes Preestablecidos Establecer resolución y Modo de color (en este caso RGB para formatos digitales) Se colorea las cotas en escala de grises 2. Previo, se redibuja las cotas 3. Incrustar archivos en Photoshop Gotero Bote de pintura (VERDE) 4. Crear nueva capa 5. Configurar modo de fusión de capa Color OBJETO ARQUITECTÓNICO 6. Crear nueva capa 7. Incrustar textura de techo Aplicar máscara de recorte 8. Seleccionar cubiertas Sombra paralela 9. Efectos Modificar propiedades 10. Incrustar textura de piso Aplicar máscara de recorte 11. Seleccionar caminos ÁRBOLES 12. Incrustar imágenes 13. Filtro Sombra paralela 14. Incrustar texturas para unificar 15. Configurar modo de fusión de capa Multiplicar 16. Crear nueva capa Seleccionar Copiar combinado Pegado especial 17. Edición
Pegar en contexto
26
SEPTIEMBRE 2020
