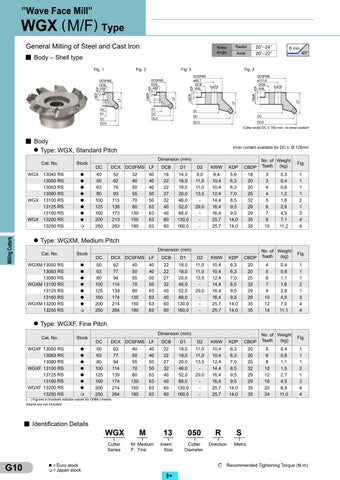

”Wave Face Mill”
WGX ( M/F) Type General Milling of Steel and Cast Iron
Rake Angle
Body – Shell type Fig. 1
Fig. 2
20°–24° 20°–22°
Radial Axial
Fig. 3
6 mm
45°
Fig. 4
Cutter body DC ≥ 160 mm: no inner coolant
Body Type: WGX, Standard Pitch Cat. No. WGX
WGX
Milling Cutters
WGX
13040 RS 13050 RS 13063 RS 13080 RS 13100 RS 13125 RS 13160 RS 13200 RS 13250 RS
Stock
l l m
Inner coolant available for DC ≤ Ø 125mm
Dimension (mm) DC
DCX DCSFMS LF
DCB
D1
D2
KWW
KDP
CBDP
40 50 63 80 100 125 160 200 250
52 62 76 93 113 138 173 213 263
16 22 22 27 32 40 40 60 60
14,0 18,0 18,0 20,0 46,0 52,0 88,0 130,0 160,0
9,0 11,0 11,0 13,5 29,0 -
8,4 10,4 10,4 12,4 14,4 16,4 16,4 25,7 25,7
5,6 6,3 6,3 7,0 8,5 9,5 9,5 14,0 14,0
18 20 20 25 32 29 29 35 35
32 40 50 55 70 80 130 150 190
40 40 40 50 50 63 63 63 63
No. of Weight Teeth (kg)
Fig.
3 3 4 4 5 6 7 8 10
1 1 1 1 2 1 3 4 4
0,3 0,4 0,6 1,2 1,6 2,8 4,5 7,1 11,2
Type: WGXM, Medium Pitch Cat. No. WGXM 13050 RS 13063 RS 13080 RS WGXM 13100 RS 13125 RS 13160 RS WGXM 13200 RS 13250 RS
Stock
l m
Dimension (mm) DC
DCX DCSFMS LF
DCB
D1
D2
KWW
KDP
CBDP
50 63 80 100 125 160 200 250
62 77 94 114 139 174 214 264
22 22 27 32 40 40 60 60
18,0 18,0 20,0 46,0 52,0 88,0 130,0 160,0
11,0 11,0 13,5 29,0 -
10,4 10,4 12,4 14,4 16,4 16,4 25,7 25,7
6,3 6,3 7,0 8,5 9,5 9,5 14,0 14,0
20 20 25 32 29 29 35 35
40 50 55 70 80 130 150 190
40 40 50 50 63 63 63 63
No. of Weight Teeth (kg)
Fig.
4 5 6 7 8 10 12 14
1 1 1 2 1 3 4 4
0,4 0,6 1,1 1,6 2,8 4,5 7,0 11,1
Type: WGXF, Fine Pitch Cat. No. WGXF 13050 RS 13063 RS 13080 RS WGXF 13100 RS 13125 RS 13160 RS WGXF 13200 RS 13250 RS
Stock
l m
Dimension (mm) DC
DCX DCSFMS LF
DCB
D1
D2
KWW
KDP
CBDP
50 63 80 100 125 160 200 250
62 77 94 114 139 174 214 264
22 22 27 32 40 40 60 60
18,0 18,0 20,0 46,0 52,0 88,0 130,0 160,0
11,0 11,0 13,5 29,0 -
10,4 10,4 12,4 14,4 16,4 16,4 25,7 25,7
6,3 6,3 7,0 8,5 9,5 9,5 14,0 14,0
20 20 25 32 29 29 35 35
( ) Figures in brackets indicate values for ONMU inserts. Inserts are not included.
Identification Details
G10
= Euro stock m = Japan stock
40 50 55 70 80 130 150 190
40 40 50 50 63 63 63 63
WGX
M
13
050
R
S
Cutter Series
M: Medium F: Fine
Insert Size
Cutter Diameter
Direction
Metric
No. of Weight Teeth (kg)
Fig.
5 6 8 10 12 16 20 24
1 1 1 2 1 3 4 4
0,4 0,6 1,1 1,5 2,7 4,5 6,9 11,0
Recommended Tightening Torque (N·m) ▌◄
