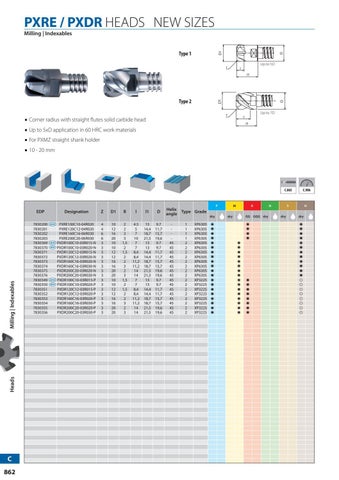

PXRE / PXDR HEADS NEW SIZES Milling | Indexables
D
D1
Type 1
r
Up to 5D
l l1
D
D1
Type 2
r
Corner radius with straight flutes solid carbide head
l PXRE
Up to 7D
l1
Up to 5xD application in 60 HRC work materials For PXMZ straight shank holder 10 - 20 mm
PXSE
Heads
Milling | Indexables
EDP
C 862
7830200 7830201 7830202 7830203 7830369 7830370 7830371 7830372 7830373 7830374 7830375 7830376 7830349 7830350 7830351 7830352 7830353 7830354 7830355 7830356
Designation NEW
NEW NEW
NEW NEW
PXRE100C10-04R020 PXRE120C12-04R020 PXRE160C16-06R030 PXRE200C20-06R030 PXDR100C10-03R015-N PXDR100C10-03R020-N PXDR120C12-03R015-N PXDR120C12-03R020-N PXDR160C16-03R020-N PXDR160C16-03R030-N PXDR200C20-03R020-N PXDR200C20-03R030-N PXDR100C10-03R015-P PXDR100C10-03R020-P PXDR120C12-03R015-P PXDR120C12-03R020-P PXDR160C16-03R020-P PXDR160C16-03R030-P PXDR200C20-03R020-P PXDR200C20-03R030-P
Z 4 4 6 6 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
D1 10 12 16 20 10 10 12 12 16 16 20 20 10 10 12 12 16 16 20 20
R 2 2 3 3 1,5 2 1,5 2 2 3 2 3 1,5 2 1,5 2 2 3 2 3
l 4.5 5 7 10 7 7 8,4 8,4 11,2 11,2 14 14 7 7 8,4 8,4 11,2 11,2 14 14
l1 13 14,4 18,7 21,5 13 13 14,4 14,4 18,7 18,7 21,5 21,5 13 13 14,4 14,4 18,7 18,7 21,5 21,5
D 9.7 11,7 15,7 19,6 9.7 9.7 11,7 11,7 15,7 15,7 19,6 19,6 9.7 9.7 11,7 11,7 15,7 15,7 19,6 19,6
Helix angle Type Grade 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45
1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP6305 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225
P dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
C.865
M
K
dry
GG GGG dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
N
C.986
S dry
H dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
