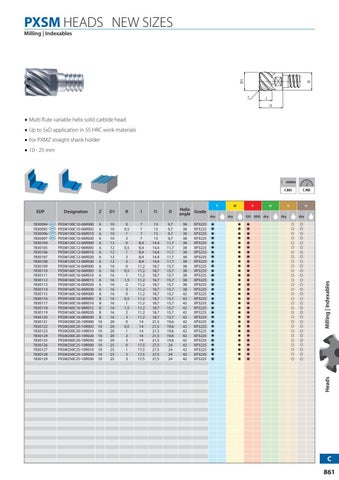

PXSM HEADS NEW SIZES
D
D1
Milling | Indexables
r
l l1
Multi flute variable helix solid carbide head Up to 5xD application in 55 HRC work materials For PXMZ straight shank holder PXSM
7830094 7830095 7830096 7830097 7830104 7830105 7830106 7830107 7830108 7830109 7830110 7830111 7830112 7830113 7830114 7830115 7830116 7830117 7830118 7830119 7830120 7830121 7830122 7830123 7830124 7830125 7830126 7830127 7830128 7830129
Designation NEW NEW NEW NEW
PXSM100C10-06R000 PXSM100C10-06R005 PXSM100C10-06R010 PXSM100C10-06R020 PXSM120C12-06R000 PXSM120C12-06R005 PXSM120C12-06R010 PXSM120C12-06R020 PXSM120C12-06R030 PXSM160C16-06R000 PXSM160C16-06R005 PXSM160C16-06R010 PXSM160C16-06R015 PXSM160C16-06R020 PXSM160C16-06R030 PXSM160C16-08R000 PXSM160C16-08R005 PXSM160C16-08R010 PXSM160C16-08R015 PXSM160C16-08R020 PXSM160C16-08R030 PXSM200C20-10R000 PXSM200C20-10R005 PXSM200C20-10R010 PXSM200C20-10R020 PXSM200C20-10R030 PXSM250C25-10R000 PXSM250C25-10R010 PXSM250C25-10R020 PXSM250C25-10R030
Z 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 8 8 8 8 8 8 10 10 10 10 10 10 10 10 10
D1 10 10 10 10 12 12 12 12 12 16 16 16 16 16 16 16 16 16 16 16 16 20 20 20 20 20 25 25 25 25
R 0 0.5 1 2 0 0,5 1 2 3 0 0,5 1 1,5 2 3 0 0,5 1 1,5 2 3 0 0,5 1 2 3 0 1 2 3
l 7 7 7 7 8,4 8,4 8,4 8,4 8,4 11,2 11,2 11,2 11,2 11,2 11,2 11,2 11,2 11,2 11,2 11,2 11,2 14 14 14 14 14 17,5 17,5 17,5 17,5
l1 13 13 13 13 14,4 14,4 14,4 14,4 14,4 18,7 18,7 18,7 18,7 18,7 18,7 18,7 18,7 18,7 18,7 18,7 18,7 21,5 21,5 21,5 21,5 21,5 27,5 27,5 27,5 27,5
D 9,7 9,7 9,7 9,7 11,7 11,7 11,7 11,7 11,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 15,7 19,6 19,6 19,6 19,6 19,6 24 24 24 24
Helix angle Grade 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 42 42 42 42 42 42 42 42 42 42 42 42 42 42 42
XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225
P dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
M
K
dry
GG GGG dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
C.985
S
H
N dry
dry ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
Milling | Indexables
EDP
C.865
Heads
10 - 25 mm
C 861
