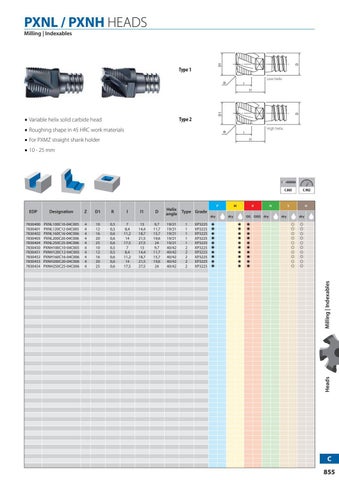

PXNL / PXNH HEADS Type 1
D
D1
Milling | Indexables
R
Low helix
l
Type 2
Variable helix solid carbide head
D
D1
l1
L
Roughing shape in 45 HRC work materials
R
High helix
l
For PXMZ straight shank holder
l1
10 - 25 mm L
PXNL100C10-04C005 PXNL120C12-04C005 PXNL160C16-04C006 PXNL200C20-04C006 PXNL250C25-04C006 PXNH100C10-04C005 PXNH120C12-04C005 PXNH160C16-04C006 PXNH200C20-04C006 PXNH250C25-04C006
Z 4 4 4 4 4 4 4 4 4 4
D1 10 12 16 20 25 10 12 16 20 25
R 0,5 0,5 0,6 0,6 0,6 0,5 0,5 0,6 0,6 0,6
l 7 8,4 11,2 14 17,5 7 8,4 11,2 14 17,5
l1 13 14,4 18,7 21,5 27,5 13 14,4 18,7 21,5 27,5
D 9,7 11,7 15,7 19,6 24 9,7 11,7 15,7 19,6 24
Helix angle Type Grade 19/21 19/21 19/21 19/21 19/21 40/42 40/42 40/42 40/42 40/42
1 1 1 1 1 2 2 2 2 2
XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225 XP3225
P dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
M
K
dry
GG GGG dry ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉ ◉
S
H
N dry
dry ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
Milling | Indexables
7830400 7830401 7830402 7830403 7830404 7830450 7830451 7830452 7830453 7830454
Designation
C.982
Heads
EDP
