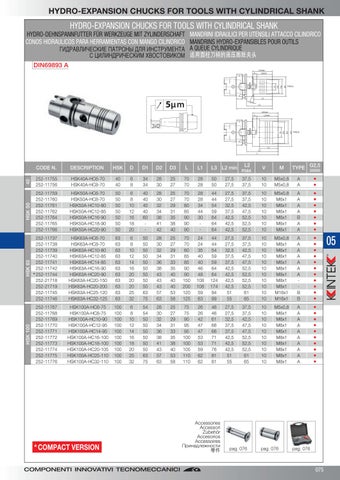

HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-DEHNSPANNFUTTER FÜR WERKZEUGE MIT ZYLINDERSCHAFT CONOS HIDRAULICOS PARA HERRAMIENTAS CON MANGO CILINDRICO ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
MANDRINI IDRAULICI PER UTENSILI ATTACCO CILINDRICO MANDRINS HYDRO-EXPANSIBLES POUR OUTILS A QUEUE CYLINDRIQUE 适用圆柱刀柄的液压膨胀夹头
CODE N.
DESCRIPTION
HSK
D
D1
D2
D3
L
L1
L2 L3 L2 min max
V
M
40
252-11755 252-11756
HSK40A-HC6-70 HSK40A-HC8-70
40 40
6 8
34 34
28 30
25 27
70 70
28 28
50 50
27,5 27,5
37,5 37,5
10 10
M5x0,8 M5x0,8
A A
HSK 50
252-11759 252-11760 252-11761 252-11762 252-11764 252-11765 252-11766
HSK50A-HC6-70 HSK50A-HC8-70 HSK50A-HC10-80 HSK50A-HC12-85 HSK50A-HC16-90 HSK50A-HC18-90 HSK50A-HC20-90
50 50 50 50 50 50 50
6 8 10 12 16 18 20
40 40 40 40 60 -
28 30 32 34 38 41 42
25 27 29 31 35 38 40
70 70 80 85 90 90 90
28 28 34 44 30 -
44 44 54 59 64 64 64
27,5 27,5 32,5 37,5 42,5 42,5 42,5
37,5 37,5 42,5 47,5 52,5 52,5 52,5
10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M6x1 M6x1
A A A A B A A
HSK 63
252-11737 252-11738 252-11739 252-11740 252-11741 252-11742 * 252-11744 252-21718 252-21719 252-11745 252-11746
HSK63A-HC6-70 HSK63A-HC8-70 HSK63A-HC10-80 HSK63A-HC12-85 HSK63A-HC14-85 HSK63A-HC16-90 HSK63A-HC20-90 HSK63A-HC20-150 HSK63A-HC20-200 HSK63A-HC25-120 HSK63A-HC32-125
63 63 63 63 63 63 63 63 63 63 63
6 8 10 12 14 16 20 20 20 25 32
50 50 50 50 50 50 50 50 50 63 75
28 30 32 34 36 38 43 43 43 57 63
25 27 29 31 33 35 40 40 40 53 58
70 70 80 85 85 90 90 150 200 120 125
24 24 35 40 40 46 48 108 108 59 63
44 44 54 59 59 64 64 124 174 94 99
27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 42,5 51 55
37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 52,5 61 65
10 10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M16x1 M16x1
A A A A A A A B B
HSK 100
DIN69893 A
252-11767 252-11768 252-11769 252-11770 252-11771 252-11772 252-11773 252-11774 252-11775 252-11776
HSK100A-HC6-75 HSK100A-HC8-75 HSK100A-HC10-90 HSK100A-HC12-95 HSK100A-HC14-95 HSK100A-HC16-100 HSK100A-HC18-100 HSK100A-HC20-105 HSK100A-HC25-110 HSK100A-HC32-110
100 100 100 100 100 100 100 100 100 100
6 8 10 12 14 16 18 20 25 32
54 54 50 50 50 50 50 50 63 75
28 30 32 34 36 38 41 43 57 63
25 27 29 31 33 35 38 40 53 58
75 75 90 95 95 100 100 105 110 110
26 26 42 47 47 53 53 59 62 62
46 46 61 66 66 71 71 76 81 81
27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 51 55
37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 61 65
10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M8x1
A A A A A A A A A A
* COMPACT VERSION
