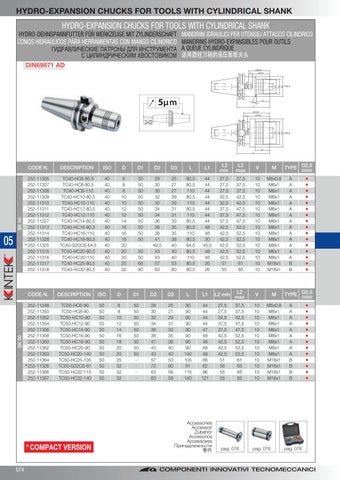

HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-DEHNSPANNFUTTER FÜR WERKZEUGE MIT ZYLINDERSCHAFT CONOS HIDRAULICOS PARA HERRAMIENTAS CON MANGO CILINDRICO ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
MANDRINI IDRAULICI PER UTENSILI ATTACCO CILINDRICO MANDRINS HYDRO-EXPANSIBLES POUR OUTILS A QUEUE CYLINDRIQUE 适用圆柱刀柄的液压膨胀夹头
SK 40
DIN69871 AD
SK 50
05
CODE N.
DESCRIPTION
ISO
D
D1
D2
D3
L
L1
L2 min
L2 max
V
M
252-11305 252-11307 252-11308 252-11309 252-11310 252-11311 252-11312 252-11327 252-11313 252-11314 252-11328 * 252-11325 252-11315 252-11316 252-11317 252-11318
TC40-HC6-80,5 TC40-HC8-80,5 TC40-HC8-110 TC40-HC10-80,5 TC40-HC10-110 TC40-HC12-80,5 TC40-HC12-110 TC40-HC14-80,5 TC40-HC16-80,5 TC40-HC16-110 TC40-HC18-80,5 TC40-G20CS-64,5 TC40-HC20-80,5 TC40-HC20-110 TC40-HC25-80,5 TC40-HC32-80,5
40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40
6 8 8 10 10 12 12 14 16 16 18 20 20 20 25 32
50 50 50 50 50 50 50 50 50 50 50 50 50 66 80
28 30 30 32 32 34 34 36 38 38 41 49,5 43 43 57 63
25 27 27 29 29 31 31 33 35 35 38 40 40 40 53 60
80,5 80,5 110 80,5 110 80,5 110 80,5 80,5 110 80,5 64,5 80,5 110 80,5 80,5
44 44 44 44 44 44 44 44 48 48 30 45,5 48 48 26 26
27,5 27,5 27,5 32,5 32,5 37,5 37,5 37,5 42,5 42,5 42,5 42,5 42,5 42,5 51 55
37,5 37,5 37,5 42,5 42,5 47,5 47,5 47,5 52,5 52,5 52,5 52,5 52,5 52,5 61 65
10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M8x1 M8x1 M16x1 M16x1
V
M
10 10 10 10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M16x1 M16x1 M16x1 M16x1
CODE N.
DESCRIPTION
ISO
D
D1
D2
D3
L
L1
252-11348 252-11350 252-11352 252-11354 252-11356 252-11358 252-11360 252-11362 252-11363 252-11364 * 252-11326 252-11366 252-11367
TC50-HC6-90 TC50-HC8-90 TC50-HC10-90 TC50-HC12-90 TC50-HC14-90 TC50-HC16-90 TC50-HC18-90 TC50-HC20-90 TC50-HC20-140 TC50-HC25-105 TC50-G32CS-81 TC50-HC32-115 TC50-HC32-140
50 50 50 50 50 50 50 50 50 50 50 50 50
6 8 10 12 14 16 18 20 20 25 32 32 32
50 50 50 50 50 50 50 50 50 -
28 30 32 34 36 38 41 43 43 57 72 63 63
25 27 29 31 33 35 38 40 40 53 60 58 58
90 90 90 90 90 90 90 90 140 105 81 115 140
44 44 44 44 47 48 48 48 48 86 62 96 121
* COMPACT VERSION 074
Accessories Accessori Zubehör Accesorios Accessoires Принадлежности 零件
L2 L2 min max 27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 42,5 51 55 55 55
37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 52,5 61 65 65 65
pag. 076
pag. 076
TYPE G2,5 25000 A A A A A A A A A A A A A A B B
• • • • • • • • • • • • • • • •
TYPE G2,5 25000 A A A A A A A A A B B B B
pag. 076
• • • • • • • • • • • • •
