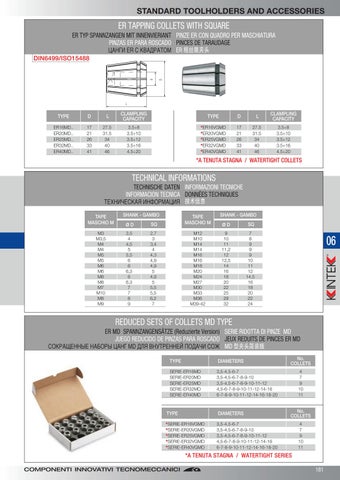

STANDARD TOOLHOLDERS AND ACCESSORIES
ER TAPPING COLLETS WITH SQUARE ER TYP SPANNZANGEN MIT INNENVIERIANT PINZE ER CON QUADRO PER MASCHIATURA PINZAS ER PARA ROSCADO PINCES DE TARAUDAGE ЦАНГИ ER С КВАДРАТОМ ER 粗丝锥夹头
D
d
DIN6499/ISO15488
L
TYPE
D
L
CLAMPLING CAPACITY
TYPE
D
L
CLAMPLING CAPACITY
ER16MD.. ER20MD.. ER25MD.. ER32MD.. ER40MD..
17 21 26 33 41
27.5 31.5 34 40 46
3.5÷8 3.5÷10 3.5÷12 3.5÷16 4.5÷20
*ER16VGMD *ER20VGMD *ER25VGMD *ER32VGMD *ER40VGMD
17 21 26 33 41
27.5 31.5 34 40 46
3.5÷8 3.5÷10 3.5÷12 3.5÷16 4.5÷20
*A TENUTA STAGNA / WATERTIGHT COLLETS
TECHNICAL INFORMATIONS TECHNISCHE DATEN INFORMAZIONI TECNICHE INFORMACION TECNICA DONNÉES TECHNIQUES ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 技术信息 TAPE MASCHIO M M3 M3,5 M4 M4 M5 M5 M6 M6 M8 M8 M7 M10 M8 M9
SHANK - GAMBO
øD
SQ
TAPE MASCHIO M
3,5 4 4,5 5 5,5 6 6 6,3 6 6,3 7 7 8 9
2,7 3 3,4 4 4,3 4,9 4,9 5 4,9 5 5,5 5,5 6,2 7
M12 M10 M14 M14 M16 M16 M18 M20 M24 M27 M30 M33 M36 M39-42
SHANK - GAMBO
øD
SQ
9 10 11 11,2 12 12,5 14 16 18 20 22 25 28 32
7 8 9 9 9 10 11 12 14,5 16 18 20 22 24
06
REDUCED SETS OF COLLETS MD TYPE ER MD SPANNZANGENSÄTZE (Reduzierte Version) SERIE RIDOTTA DI PINZE MD JUEGO REDUCIDO DE PINZAS PARA ROSCADO JEUX REDUITS DE PINCES ER MD СОКРАЩЕННЫЕ НАБОРЫ ЦАНГ MD ДЛЯ ВНУТРЕННЕЙ ПОДАЧИ СОЖ MD 型夹头简装版 TYPE
DIAMETERS
SERIE-ER16MD SERIE-ER20MD SERIE-ER25MD SERIE-ER32MD SERIE-ER40MD
3,5-4,5-6-7 3,5-4,5-6-7-8-9-10 3,5-4,5-6-7-8-9-10-11-12 4,5-6-7-8-9-10-11-12-14-16 6-7-8-9-10-11-12-14-16-18-20
TYPE
DIAMETERS
*SERIE-ER16VGMD *SERIE-ER20VGMD *SERIE-ER25VGMD *SERIE-ER32VGMD *SERIE-ER40VGMD
3,5-4,5-6-7 3,5-4,5-6-7-8-9-10 3,5-4,5-6-7-8-9-10-11-12 4,5-6-7-8-9-10-11-12-14-16 6-7-8-9-10-11-12-14-16-18-20
No. COLLETS 4 7 9 10 11
No. COLLETS 4 7 9 10 11
*A TENUTA STAGNA / WATERTIGHT SERIES 181
