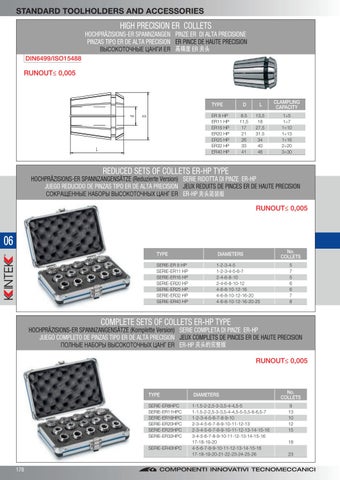

STANDARD TOOLHOLDERS AND ACCESSORIES
HIGH PRECISION ER COLLETS
HOCHPRÄZISIONS-ER SPANNZANGEN PINZE ER DI ALTA PRECISIONE PINZAS TIPO ER DE ALTA PRECISION ER PINCE DE HAUTE PRECISION ВЫСОКОТОЧНЫЕ ЦАНГИ ER 高精度 ER 夹头 DIN6499/ISO15488
RUNOUT≤ 0,005
ER 8 HP ER11 HP ER16 HP ER20 HP ER25 HP ER32 HP ER40 HP
D
d
TYPE
L
D
L
CLAMPLING CAPACITY
8.5 11,5 17 21 26 33 41
13,5 18 27,5 31.5 34 40 46
1÷5 1÷7 1÷10 1÷13 1÷16 2÷20 3÷30
REDUCED SETS OF COLLETS ER-HP TYPE
HOCHPRÄZISIONS-ER SPANNZANGENSÄTZE (Reduzierte Version) SERIE RIDOTTA DI PINZE ER-HP JUEGO REDUCIDO DE PINZAS TIPO ER DE ALTA PRECISION JEUX REDUITS DE PINCES ER DE HAUTE PRECISION СОКРАЩЕННЫЕ НАБОРЫ ВЫСОКОТОЧНЫХ ЦАНГ ER ER-HP 夹头简装版 RUNOUT≤ 0,005
06 No. COLLETS
TYPE
DIAMETERS
SERIE-ER 8 HP SERIE-ER11 HP SERIE-ER16 HP SERIE-ER20 HP SERIE-ER25 HP SERIE-ER32 HP SERIE-ER40 HP
1-2-3-4-5 1-2-3-4-5-6-7 2-4-6-8-10 2-4-6-8-10-12 4-6-8-10-12-16 4-6-8-10-12-16-20 4-6-8-10-12-16-20-25
5 7 5 6 6 7 8
COMPLETE SETS OF COLLETS ER-HP TYPE
HOCHPRÄZISIONS-ER SPANNZANGENSÄTZE (Komplette Version) SERIE COMPLETA DI PINZE ER-HP JUEGO COMPLETO DE PINZAS TIPO ER DE ALTA PRECISION JEUX COMPLETS DE PINCES ER DE HAUTE PRECISION ПОЛНЫЕ НАБОРЫ ВЫСОКОТОЧНЫХ ЦАНГ ER ER-HP 夹头的完整版 RUNOUT≤ 0,005
TYPE
DIAMETERS
SERIE-ER8HPC SERIE-ER11HPC SERIE-ER16HPC SERIE-ER20HPC SERIE-ER25HPC SERIE-ER32HPC
1-1.5-2-2,5-3-3,5-4-4,5-5 1-1.5-2-2,5-3-3,5-4-4,5-5-5,5-6-6,5-7 1-2-3-4-5-6-7-8-9-10 2-3-4-5-6-7-8-9-10-11-12-13 2-3-4-5-6-7-8-9-10-11-12-13-14-15-16 3-4-5-6-7-8-9-10-11-12-13-14-15-16 17-18-19-20 4-5-6-7-8-9-10-11-12-13-14-15-16 17-18-19-20-21-22-23-24-25-26
SERIE-ER40HPC
178
No. COLLETS 9 13 10 12 15 18 23
