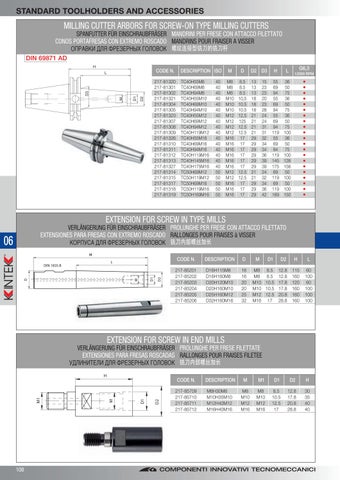

STANDARD TOOLHOLDERS AND ACCESSORIES
MILLING CUTTER ARBORS FOR SCREW-ON TYPE MILLING CUTTERS
SPANFUTTER FÜR EINSCHRAUBFRÄSER MANDRINI PER FRESE CON ATTACCO FILETTATO CONOS PORTAFRESAS CON EXTREMO ROSCADO MANDRINS POUR FRAISER A VISSER ОПРАВКИ ДЛЯ ФРЕЗЕРНЫХ ГОЛОВОК 螺纹连接型铣刀的铣刀杆 DIN 69871 AD CODE N.
DESCRIPTION ISO
217-81320 217-81301 217-81302 217-81321 217-81304 217-81305 217-81323 217-81307 217-81308 217-81309 217-81326 217-81310 217-81311 217-81312 217-81313 217-81327 217-81314 217-81315 217-81317 217-81318 217-81319
TC40H55M8 TC40H69M8 TC40H94M8 TC40H55M10 TC40H69M10 TC40H94M10 TC40H55M12 TC40H69M12 TC40H94M12 TC40H119M12 TC40H55M16 TC40H69M16 TC40H94M16 TC40H119M16 TC40H145M16 TC40H175M16 TC50H69M12 TC50H119M12 TC50H69M16 TC50H119M16 TC50H169M16
40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 50 50 50 50 50
M
D
M8 M8 M8 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16 M12 M12 M16 M16 M16
8,5 8.5 8.5 10,5 10.5 10.5 12,5 125 12.5 12.5 17 17 17 17 17 17 12.5 12.5 17 17 17
D2 D3 13 13 13 18 18 18 21 21 21 21 29 29 29 29 29 29 21 21 29 29 29
15 23 23 20 23 28 24 24 31 31 32 34 34 36 39 39 24 32 34 36 42
G6,3
H
L
55 69 94 55 69 94 55 69 94 119 55 69 94 119 145 175 69 119 69 119 169
36 50 75 36 50 75 36 50 75 100 36 50 75 100 126 156 50 100 50 100 150
12000 RPM
• • • • • • • • • • • • • • • • • • • • •
EXTENSION FOR SCREW IN TYPE MILLS
VERLÄNGERUNG FÜR EINSCHRAUBFRÄSER PROLUNGHE PER FRESE CON ATTACCO FILETTATO EXTENSIONES PARA FRESAS CON EXTREMO ROSCADO RALLONGES POUR FRAISES à VISSER КОРПУСА ДЛЯ ФРЕЗЕРНЫХ ГОЛОВОК 铣刀内部螺丝加长
06
H
D1
M
D
D2
L
DIN 1835 B
CODE N.
DESCRIPTION
D
217-85201 217-85202 217-85203 217-85204 217-85205 217-85206
D16H115M8 D16H160M8 D20H120M10 D20H160M10 D25H160M12 D32H160M16
16 16 20 20 25 32
M
D1
D2
M8 8.5 12.8 M8 8.5 12.8 M10 10.5 17.8 M10 10.5 17.8 M12 12.5 20.8 M16 17 28.8
H
L
115 160 120 160 160 160
60 100 60 100 100 100
EXTENSION FOR SCREW IN END MILLS
VERLÄNGERUNG FÜR EINSCHRAUBFRÄSER PROLUNGHE PER FRESE FILETTATE EXTENSIONES PARA FRESAS ROSCADAS RALLONGES POUR FRAISES FILETEE УДЛИНИТЕЛИ ДЛЯ ФРЕЗЕРНЫХ ГОЛОВОК 铣刀内部螺丝加长
108
D2
D1
M
M1
H
CODE N.
DESCRIPTION
M
M1
D1
D2
H
217-85709 217-85710 217-85711 217-85712
M8H30M8 M10H35M10 M12H40M12 M16H40M16
M8 M10 M12 M16
M8 M10 M12 M16
8.5 10.5 12.5 17
12.8 17.8 20.8 28.8
30 35 40 40
