Van bi Wonil chính hãng, độc quyền phân phối Wonilvn với đầy đủ kích cỡ, mẫu mã, giá tốt, phù hợp với nhiều môi trường lưu chất khác nhau. Mua và đặt hàng ngay tại website để nhận ƯU ĐÃI CHIẾT KHẤU 4% khi mua sản phẩm.
Van bi là gì? Van ball Wonil của nước nào?
Van bi (ball valve) là loại van dùng để Đóng/ Mở dòng chảy nhờ cấu tạo bên trong sử dụng
bộ phận quả bi rỗng, có lỗ có thể xoay góc 90 độ Khi hướng của lỗ song song với hướng
dòng chảy van sẽ hoàn toàn mở và khi lỗ được đặt vuông góc với dòng chảy van sẽ hoàn
toàn đóng lại
Van ball Wonil xuất xứ từ Hàn Quốc, sản xuất chính hãng 100% từ nhà máy Wonil Sản phẩm được chia làm nhiều kích thước khác nhau từ DN15 – DN200
Van bi Wonil được điều khiển bằng nhiều bộ truyền động: Tay gạt, tay quay vô lăng, bộ điện, bộ khí nén với nhiều kiểu kết nối lắp ren, lắp bích, Phù hợp để lắp đặt ứng dụng trong nhiều hệ thống đường ống và trong nhiều môi trường khác nhau

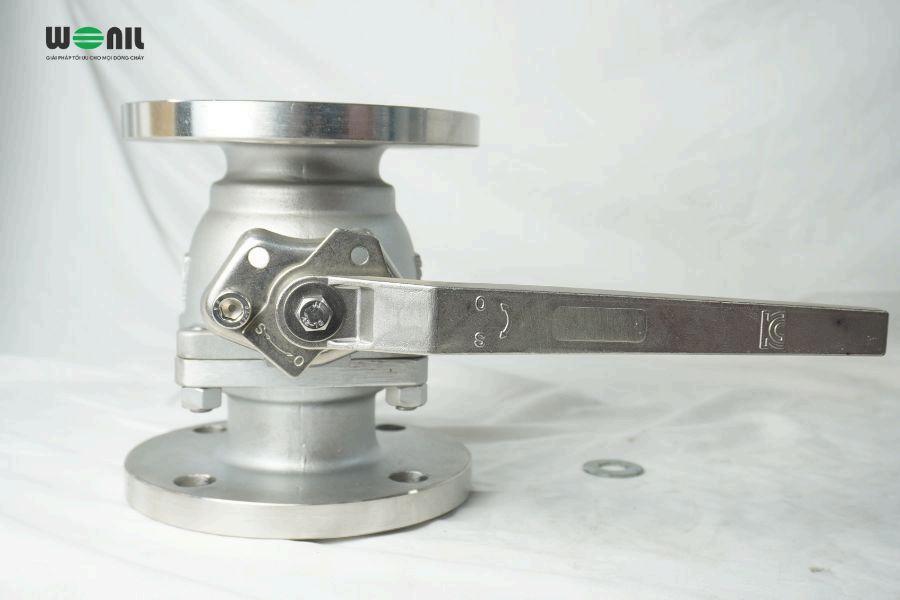

Van bi Wonil Hàn Quốc nhập khẩu chính hãng 100% Thông số kỹ thuật van bi Wonil
Xuất xứ
Kích cỡ
Thân van
Áp lực làm việc tối đa
Nhiệt độ làm việc
Dạng bi
Kết nối
Điều khiển
Môi trường sử dụng
Hàn Quốc
DN15 – DN200
Inox 304
PN16, PN25
Tối đa 200 độ C
1 thân, 2 thân, 3 thân
Lắp bích, Lắp ren,…
Tay gạt, Bộ điều khiển điện, Bộ điều
khiển khí nén
Nước đa dụng, khí nóng, hơi, dung dịch, hóa chất,…
Cấu tạo và nguyên lý hoạt động ball valve Wonil
Korea

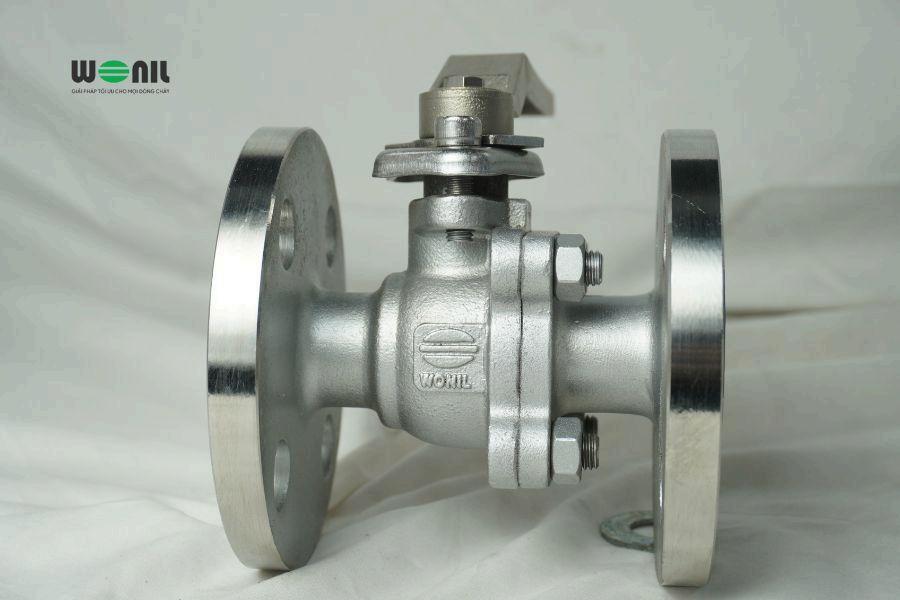

Cấu tạo van bi Wonil
Thông tin cấu tạo van bi Wonil
Thân van: Chất liệu sản xuất inox 304 cao cấp, kiểu kết nối với đường ống lắp ren, lắp bích
Thân van bi được đúc nguyên khối hoặc được chế tạo thành 1 mảnh, 2 mảnh, hoặc 3 mảnh và lắp ghép với nhau để tạo ra một cấu trúc thống nhất tương ứng van bi 1PC, 2PCs, 3PCs
Bi van (đĩa van): Có dạng hình cầu và được đục lỗ xuyên qua tâm, vật liệu chế tạo inox (304, 316) Chức năng chính thực hiện việc mở và đóng van và tiếp xúc trực tiếp với dòng chảy lưu chất Theo đó, bi van được bảo vệ và cố định bởi gioăng và trục, đảm bảo không có rò rỉ chất lỏng ra bên ngoài giúp giảm thiểu ma sát trong quá trình vận hành
Trục van: Một đầu được nối với bộ phận truyền động, đầu còn lại kết nối với bi van Với nhiệm vụ là truyền lực từ bộ phận truyền động xuống bi van, tạo nên chuyển động xoắn để điều khiển quá trình đóng và mở van
Gioăng làm kín: Vật liệu sản xuất teflon (PTFE) có độ đàn hồi cao, độ bền tốt Nhiệm vụ đảm bảo tính kín của các chi tiết cấu thành của van
Bộ phận điều khiển: Bao gồm dạng thủ công bằng tay gạt hoặc tự động bằng bộ điện và bộ khí nén Mỗi loại thiết bị có cách hoạt động riêng biệt và được sử dụng để điều khiển quá trình mở và đóng của van
Các bộ phận khác: Bulong inox, ốc vít, miếng lót đệm và các bộ phận khác được sử dụng để tháo lắp, sửa chữa và bảo quản van bi.
Nguyên lý làm việc

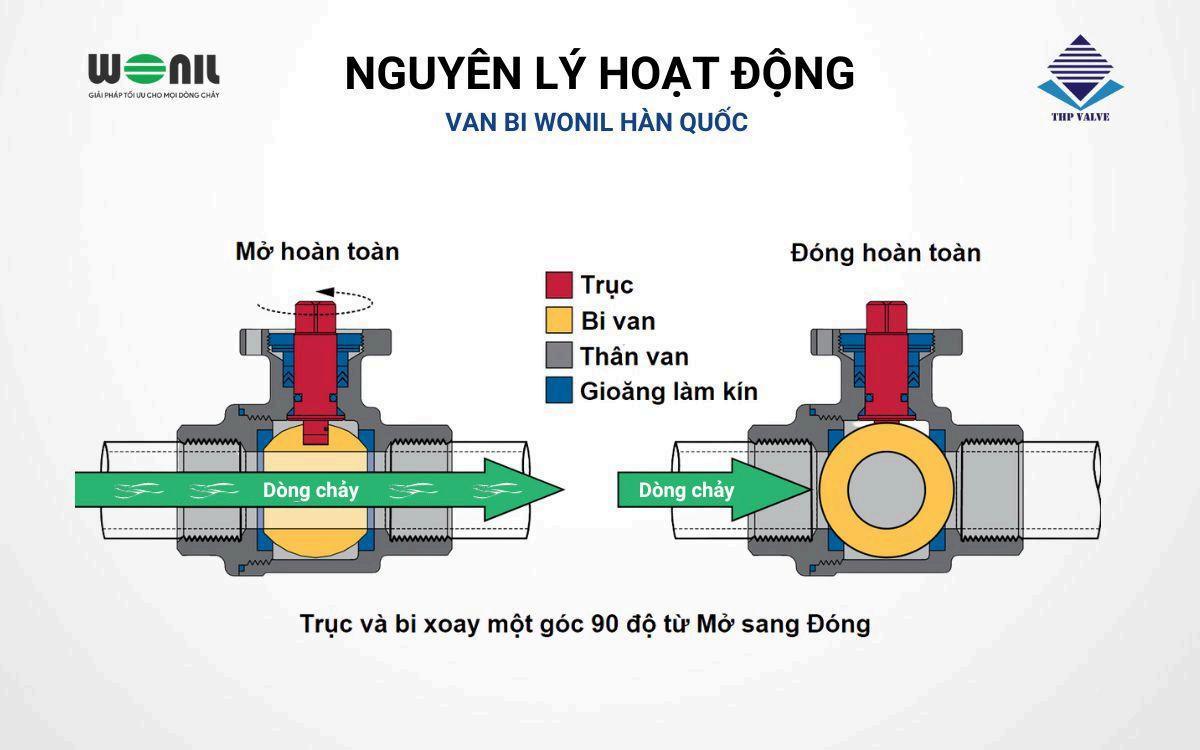

Nguyên lý hoạt động van bi Hàn Quốc Wonil
Đối với van bi tay gạt, chỉ cần dịch chuyển tay gạt từ bên phải qua bên trái một góc 90º Van sẽ hoàn toàn Mở/ Đóng, cho phép hoặc ngăn chặn dòng chất lỏng chảy qua lỗ của bi
Đối với van bi điều khiển điện, khí nén chỉ cần cấp nguồn điện áp, khí nén phù hợp, van cũng sẽ dịch chuyển đóng, mở tương ứng Khi két thúc mỗi chu trình, công tắc giám sát sẽ gửi thông báo trạng thái của van về trung tâm điều khiển
Ưu điểm nổi bật valve bi Wonil Hàn
Quốc
✅ Xuất xứ chính hãng Wonil Hàn Quốc, dây chuyển sản xuất khép kín, hiện đại, đảm bảo đạt tiêu chuẩn quốc tế.
✅ Tốc độ đóng mở nhanh, không mất nhiều thời gian.
✅ Khả năng chống ăn mòn tốt, chịu áp lực cao lên đến 1000 bar , nhiệt độ cao max 752 ° F (400°C).
✅Hoạt động hiệu quả sau nhiều chu kỳ đóng mở và có thể duy trì sự ổn định sau thời gian dài không sử dụng.
✅ Kết nối đơn giản với nhiều kiểu kết nối khác nhau như nối bích, nối hàn, nối ren, nối
Clamp… giúp tùy chỉnh hệ thống một cách linh hoạt nhất.
✅Thiết kế nhỏ gọn, dễ dàng vận chuyển, lắp đặt cũng như sửa chữa và thay thế khi có sự cố xảy ra.
✅ Làm kín tốt, giúp ngăn chặn rò rỉ của chất lỏng hoặc khí qua van đảm bảo sự an toàn và hiệu suất của hệ thống.
✅ So với các loại van khác, giá thành và chi phí bảo trì thấp hơn, nên trở thành một sự lựa chọn phổ biến trong nhiều ứng dụng khác nhau.
✅ Ứng dụng đa dạng trong nhiều lĩnh vực, hệ thống: xử lý nước, dầu khí, hóa chất, đồ uống thực phẩm….
