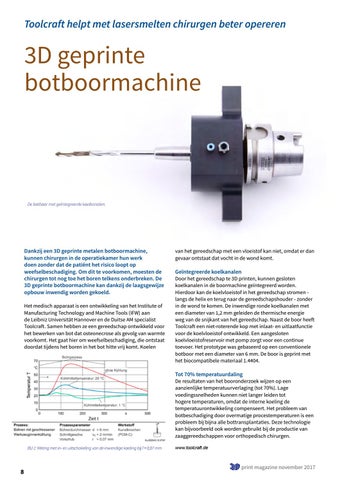

Page 8

Toolcraft helpt met lasersmelten chirurgen beter opereren

3D geprinte botboormachine

De botboor met geïntegreerde koelkanalen.

Dankzij een 3D geprinte metalen botboormachine, kunnen chirurgen in de operatiekamer hun werk doen zonder dat de patiënt het risico loopt op weefselbeschadiging. Om dit te voorkomen, moesten de chirurgen tot nog toe het boren telkens onderbreken. De 3D geprinte botboormachine kan dankzij de laagsgewijze opbouw inwendig worden gekoeld. Het medisch apparaat is een ontwikkeling van het Institute of Manufacturing Technology and Machine Tools (IFW) aan de Leibniz Universität Hannover en de Duitse AM specialist Toolcraft. Samen hebben ze een gereedschap ontwikkeld voor het bewerken van bot dat osteonecrose als gevolg van warmte voorkomt. Het gaat hier om weefselbeschadiging, die ontstaat doordat tijdens het boren in het bot hitte vrij komt. Koelen

van het gereedschap met een vloeistof kan niet, omdat er dan gevaar ontstaat dat vocht in de wond komt.

Geïntegreerde koelkanalen

Door het gereedschap te 3D printen, kunnen gesloten koelkanalen in de boormachine geïntegreerd worden. Hierdoor kan de koelvloeistof in het gereedschap stromen langs de helix en terug naar de gereedschapshouder - zonder in de wond te komen. De inwendige ronde koelkanalen met een diameter van 1,2 mm geleiden de thermische energie weg van de snijkant van het gereedschap. Naast de boor heeft Toolcraft een niet-roterende kop met inlaat- en uitlaatfunctie voor de koelvloeistof ontwikkeld. Een aangesloten koelvloeistofreservoir met pomp zorgt voor een continue toevoer. Het prototype was gebaseerd op een conventionele botboor met een diameter van 6 mm. De boor is geprint met het biocompatibele materiaal 1.4404.

Tot 70% temperatuurdaling

De resultaten van het booronderzoek wijzen op een aanzienlijke temperatuurverlaging (tot 70%). Lage voedingssnelheden kunnen niet langer leiden tot hogere temperaturen, omdat de interne koeling de temperatuurontwikkeling compenseert. Het probleem van botbeschadiging door overmatige procestemperaturen is een probleem bij bijna alle bottransplantaties. Deze technologie kan bijvoorbeeld ook worden gebruikt bij de productie van zaaggereedschappen voor orthopedisch chirurgen. BU 2: Meting met in- en uitschakeling van de inwendige koeling bij f = 0,07 mm

8

www.toolcraft.de
