HAWE HYDRAULIK Um die Vorteile des CAN-Bus in der Steuerung von Hauptfunktionen in mobilen Arbeitsmaschinen auch auf Nebenfunktionen zu übertragen, hat Hawe Hydraulik eine integrierte Hydrauliklösung entwickelt. Damit spart der Maschinenhersteller nicht nur Zeit bei der Montage, sondern auch Gewicht und Einbauraum im Fahrzeug.

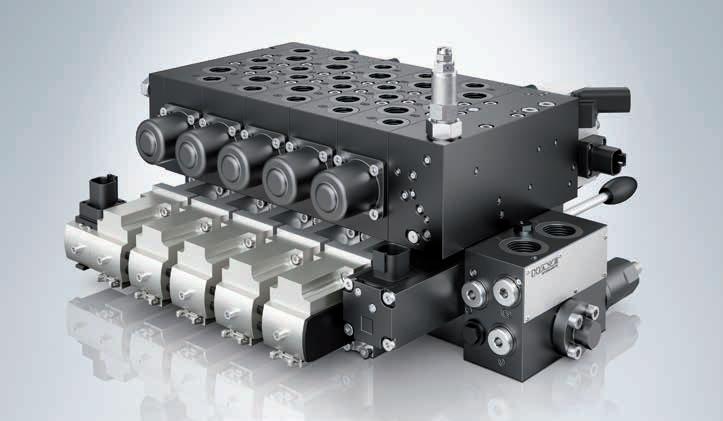

MICK – ein integrierter Wegeventilblock für die Mast- und Stützensteuerung in Betonpumpen mit CANBetätigung. Quelle: Hawe Hydraulik

In dem bewährten Baukastensystem von Hawe Hydraulik konzipiert, bietet dieser modular aufgebaute Steuerblock eine Vielzahl von Varianten und Kombinationsmöglichkeiten.

Dieser neue Steuerblock MICK ist für den Einsatz in der Betonpumpe konzipiert. Besonders vorteilhaft ist sein Einsatz in mobilen Arbeitsmaschinen mit mehreren Verbrauchergruppen, die sequenziell arbeiten und getrennt voneinander betätigt werden.

Kompakter Steuerblock vereint Funktionen Der Wegeventilblock Typ MICK basiert auf dem bewährten Wegeschieber Typ PSL nach dem Load-Sensing-Prinzip von Hawe Hydraulik. Der Wegeschieber steuert den Volumenstrom lastunabhängig und stufenlos. Nachgelagerte Weichenventile sind direkt aufgeflanscht und verteilen den Volumenstrom an die einzelnen Verbraucher. Dadurch können mit einer Ventilsektion bis zu drei doppeltwirkende Verbraucher versorgt werden. Somit kann MICK z. B. die bislang in drei getrennten Steuerblöcken untergebrachten Funktionen (Maststeuerung, Stützensteuerung links und rechts) mit einem einzigen sehr kompakten, integrierten Steuerblock realisieren.

Erfüllt moderne Sicherheitsanforderungen Die integrierte hydraulische Sicherheitsschaltung sorgt dafür, dass die drei Zylindergruppen voneinander getrennt sind, und verhindert, dass einzelne Mast- und Stützenfunktionen versehentlich gleichzeitig betätigt werden. Damit bietet dieser Block mit zwei redundanten Abschaltpfaden die Voraussetzung, um moderne Sicherheitsanforderungen in mobilen Arbeitsmaschinen zu erfüllen. In dem bewährten Baukastensystem von Hawe Hydraulik konzipiert, bietet dieser modular aufgebaute Steuerblock eine Vielzahl von Varianten und Kombinationsmöglichkeiten. Mit seinem geringen Druckverlust (Stichwort Delta p) stellt er gleichzeitig eine sehr energieeffiziente Steuerung dar, was für Elektrifizierungsprojekte in mobilen Arbeitsmaschinen interessant ist. Über die CAN-Bus Ansteuerung von allen Funktionen, der Haupt- und Nebenfunktionen, wird auch die Automatisierung unterstützt.
