Industry 4.0: CM Project

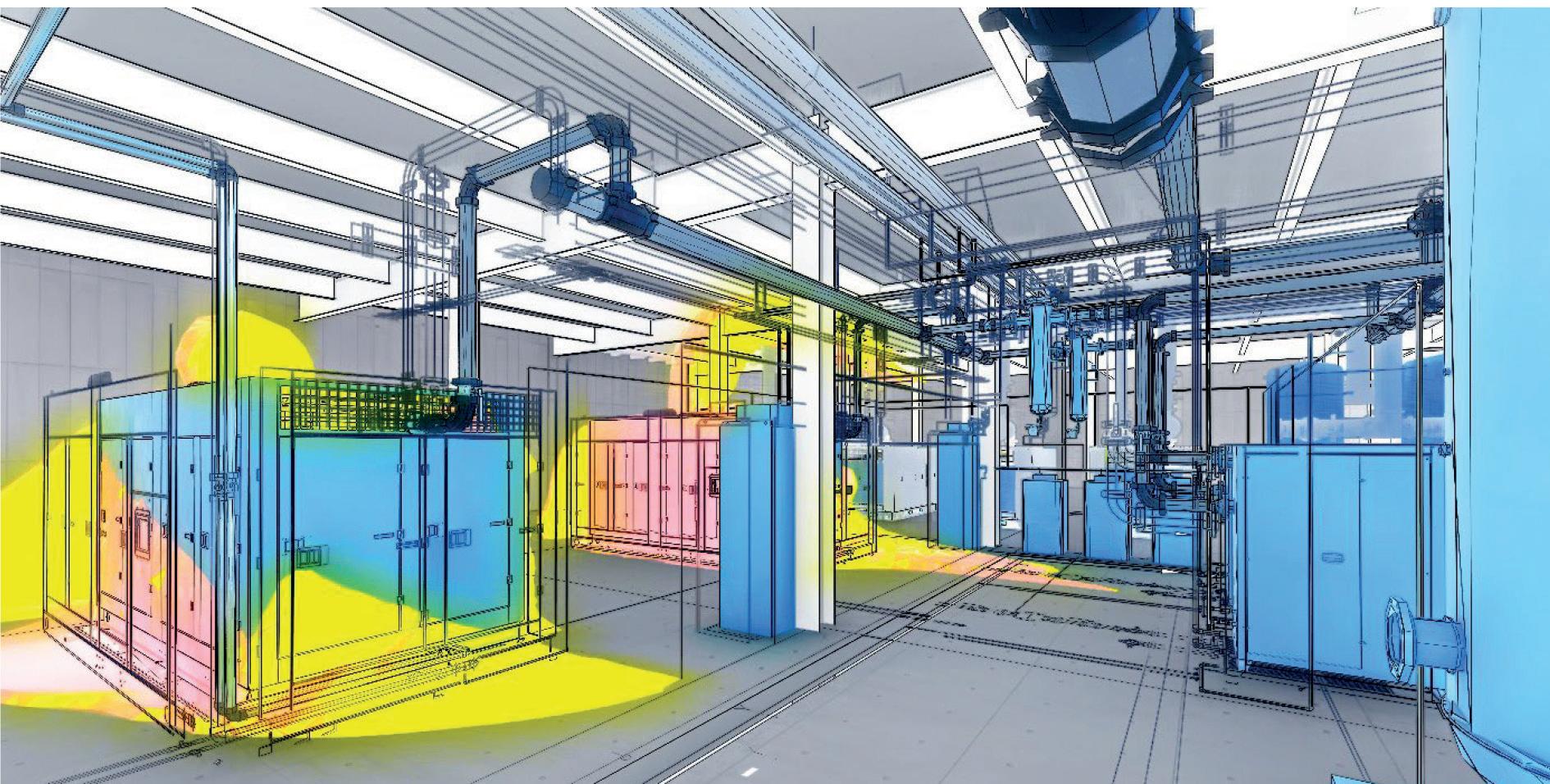

� Sala de Compressores: Projetada com novas dimensões e dados externos através do uso da BIM

Atualmente, a Indústria 4.0 é o que há de mais avancado e moderno, com seu amplo sistema de tecnologias e a revolução técnica continua a avançar.

A digitalização de humanos e máquinas não só ocorre nas fábricas, como também pode ser vista nos processos de valor agregado e desenvolvimento de fábricas inteiras e centros de produção.

A transição para a indústria 4.0 requer uma interligação de todos os dados necessários e a adição desses à inteligência mais recente. O termo Modelação da Informação da Construção foi derivado deste processo. (BIM).

Construção (BIM) é um método de planejamento utilizado na construção civil com o objetivo de gerir centralmente todas as características e instalações de construção, desde o seu início.

A modelagem tem como objetivo principal a integração de novas inteligências, em um modelo virtual através de uma melhor coordenação e administração das interfaces.

A vantagem decorre da preservação de dados técnicos relevantes, ao mesmo tempo em que interliga todos os documentos importantes para objetos específicos em todo o modelo.

Utilizando a Modelação da Informação da Construção (BIM), a indústria 4.0 adquire novos componentes por meio dos quais os modelos virtuais, semelhantes às máquinas na fábrica e produção, são vinculados entre si, adaptando-se às possibilidades técnicas

Trabalhar com a BIM não é um processo estático, mas dinâmico e, portanto, é aplicado em todo o ciclo de vida das instalações e máquinas prediais.

O processo começa em uma fase de concepção, projeto e estende-se através do planejamento, execução e gestão, bem como da renovação de projetos inteiros.

As fábricas de vidro não são constituídas apenas por componentes de engenharia civil, mas também contêm componentes de uma variedade de outras disciplinas de engenharia.

� Engenharia de Utilidades: Diagrama PID & Modelo 3D Inteligente

O conceito original da Modelação da Informação da Construção (BIM) deve, portanto, ser expandido para ser mais inclusivo.

A empresa cm.project.ing conseguiu implementar a BIM para os seguintes segmentos e levou-a à gestão de fábricas de vidro inteiras: � Arquitetura � Tecnologia de base � Utilidades � Elétrica � Construção e Desenvolvimento � Gerenciamento de Projetos � Simulações

A BIM deve permitir ao usuário exibir as propriedades mais importantes dos componentes da fábrica de vidro em uma janela.

Por exemplo, dados de construção, componentes da planta e informações das tubulações, componentes essenciais como fornos, máquinas IS, bem como usina de composição.

Enquanto os modelos 3D serviriam a funções puramente visuais, a BIM oferece a possibilidade de incorporar elementos extras, que dão vida aos modelos de fábricas de vidro.

Além da geometria, o Modelo 3D exibe dados extras de elementos como pesos, dimensões, tamanhos, fabricante e números de artigos, tudo em uma mesma janela. Isto permite uma clara identificação dos elementos-propriedades pelo usuário, eliminando ambiguidades na interação com participantes externos e centralizando o gerenciamento da interface.

Ao vincular documentos adicionais, como desenhos, cronogramas, esquemas e folhas de dados, a fábrica de vidro virtual recebe mais informações como nova inteligência.

O objetivo é o processamento de informações em tempo hábil e eficiente, mantendo uma visão abrangente de todo o projeto.

Por exemplo, caso surja a necessidade de reparar ou instalar um forno, as especificações exatas já estariam contidas no modelo 3D e recuperáveis em segundos.

Dependendo do ciclo de vida de uma fábrica de vidro, os documentos vinculados podem ser adaptados a novas situações.

No projeto da fábrica e subsequentes, documentos de planejamento tais como balanço de energia, simulação térmica e desenhos de construção ou arquitetura são armazenados e, em etapas posteriores, planos de instalação, comissionamento, exposição e montagem com seus manuais de operação associados.

As possibilidades de vinculação de novos documentos são ilimitadas e adaptações com base em novas circunstâncias podem ocorrer a qualquer momento.

Processos dinâmicos podem ser visualizados com o auxílio da BIM, adicionando tempo e custo como dimensões aos modelos virtuais.

O planejamento e a aquisição de materiais podem ser otimizados usando a simulação de tempo e, assim, detectando o início da construção.

Com o propósito de oferecer a simulação do custo total, as quantidades de materiais e suas implicações de custo poderam ser adicionadas à simulação de tempo.

Para criar a simulação, as fábricas de gerenciamento de projetos existentes podem ser utilizadas e vinculadas de forma inteligente ao modelo da fábrica de vidro.

As simulações precoces facilitam a otimização do cronograma do projeto e de sua rentabilidade, além de aumentar a qualidade da execução, reduzindo erros.

Para concluir o processo de otimização, podem ser feitas comparações entre o objetivo e o ponto final real com uma análise precisa das construções e da dinâmica de custos envolvidos.

O desenvolvimento tecnológico tornou

Continued>>

possível explorar formas de intercâmbio e comunicação de dados.

Até recentemente, o SharePoint representava o que havia de mais moderno. Atualmente, existem outras plataformas e nuvens que oferecem opções ampliadas ou estendidas para os usuários.

Como resultado, os desenhos técnicos não devem ser compartilhados, mas podem ser vistos ou acessados diretamente na Nuvem.

O gerente de projeto pode visualizar todos os arquivos simultaneamente, da mesma forma que os instaladores no local, bem como os executivos do projeto durante as reuniões e apresentações.

Esse acesso é independente do dispositivo final utilizado, seja smartphone, tablet ou notebook.

As plataformas oferecem a opção de criar instruções de operação e tarefas de projeto, que podem ser acessadas a qualquer momento, sem perda de informação, mesmo em caso de consultas posteriores.

Complementando a função do aplicativo em nuvem estão as ferramentas estatísticas necessárias para a avaliação e

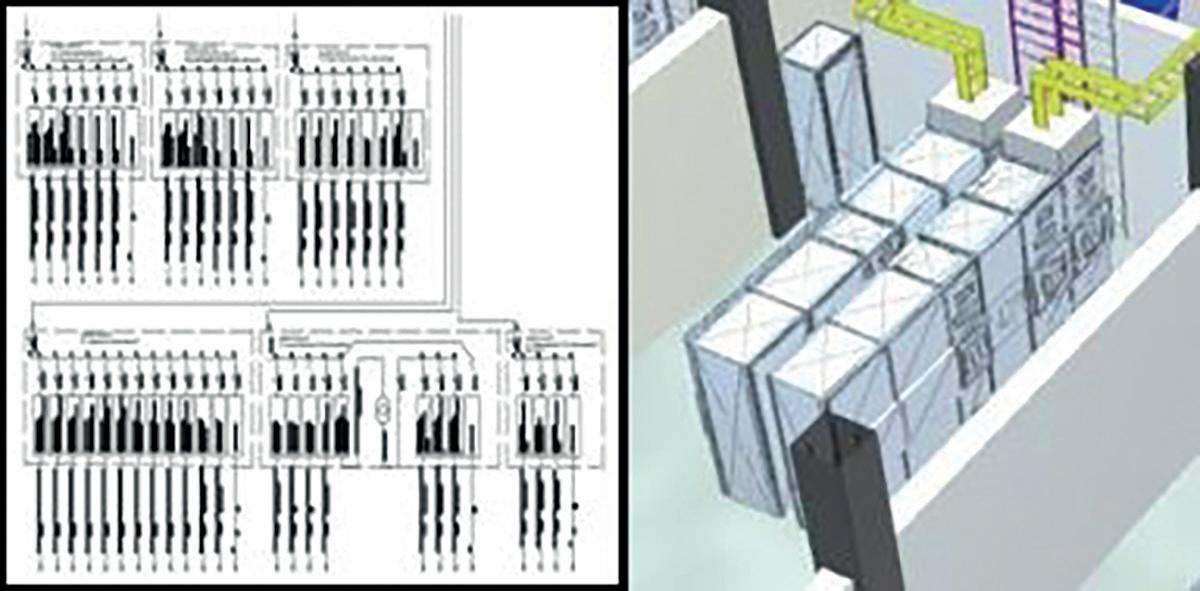

Engenharia Elétrica: Diagrama SLD & Modelo 3D Inteligente�

ilustração gráfica do progresso.

As vantagens da Modelagem de Informação da Construção (BIM) são: � Segurança de planejamento e análise precoce de erros � Troca de informações sem emendas e perdas de interface minimizadas � Gerenciamento da interface central � Mais eficiência e otimização adicional.

� Controle de custos e programação confiável � Garantia e melhoria da qualidade � Mais assertividade através de simulações de tempo e custo. �

Contact persons: *CEO, Dr.-Ing. Daniel Schippan **B. Physical Eng. Florian Steinberger CM.PROJECT.ING GMBH www.cmprojecting.de
