Paschal // Multielement überzeugt durch Vielfältigkeit

PASCHAL Bei dem neuen Multielement der NeoR Leichtschalung ist der Name Programm: Das multifunktionale Element verfügt dank der zusätzlichen Lochprofile über die vielfältigsten Einsatzmöglichkeiten und kann neben der klassischen Verwendung als Wandschalung auch bei Stützen, 90°-Ecken und Endabstellungen verwendet werden.

Das NeoR-Multielement verfügt im Rahmen über Mehrlochprofile im 5-cm-Raster – so kann jeder beliebige Stützenquerschnitt hergestellt werden.

Quelle: Paschal Die NeoR-Spannschraube DW12,5x160 gewährleistet dabei eine sichere und schnelle Verbindung. Aufgrund der verstärkten, 15 mm dicken Schalhaut verfügen die Multielemente über eine Frischbetondruckaufnahme von 60 kN/m². Die NeoR-Multielemente sind in den Elementabmessungen 60 x 90 cm und 60 x 150 cm erhältlich.

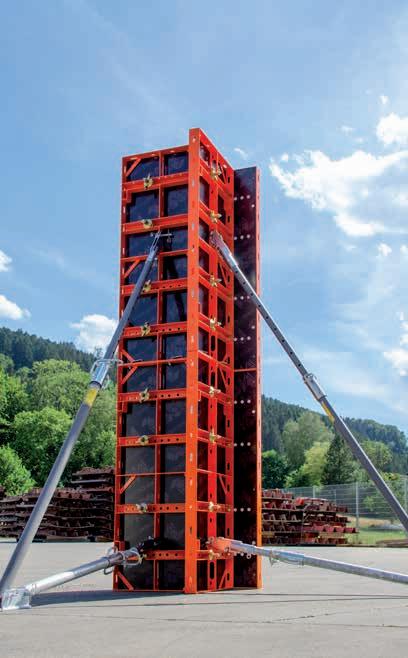

Flexible Stützenschalung nach dem Windmühlenflügelprinzip Die NeoR-Multielemente bieten maximale Variabilität bei der Herstellung von Betonstützen. Mit jeweils vier Multielementen können quadratische und rechteckige Stützenquerschnitte im Verstellbereich von 20 bis 50 cm geschalt werden, wobei die Abstufung 5 cm beträgt. Zur Höhenanpassung der Schalung an die geforderte Betonierhöhe können die NeoR-Multielemente aufgestockt werden. Die waagrechte Verbindung an den Elementstößen erfolgt mit dem Verbindungsbolzen. So lassen sich mit wenigen und leichten Elementen Stützenschalungen mit unterschiedlichen Abmessungen in kürzester Zeit errichten.

Auch erhöhte Oberflächenanforderungen an den Betonkanten sind kein Problem. Hierfür wird am Elementstoß ein Dichtband für scharfkantige Ecken oder eine Dreikantleiste für gebrochene Kanten montiert. Für die notwendige Arbeitssicherheit sorgt der Grip-Laufbelag, der bei der Stützenschalung in Kombination mit der Anhängung Grip als Arbeitsplattform genutzt werden kann. Hierfür wurde das Zubehör um die Leiterbefestigung NeoR Multi zum Ausrichten der Leiter und die Anhängung Grip erweitert.

Mehr als nur eine Stützenschalung Neben dem Einsatz als Stützenschalungselement kann das NeoR-Multielement auch für die Endabstellung bzw. als stirnseitige Abschalung eingesetzt werden, indem das Multielement über Spannschrauben an die angrenzenden NeoR-Schalungselementen montiert wird. Das Lochraster im Multielement beträgt 5 cm, sodass dort Wandstärken im gleichen Abstand von 10 bis 40 cm eingestellt werden können. Zusätzlich ist auch eine Realisierung mit der Standard-Wandstärke von 24 cm möglich.

Zum Schalen von rechten Winkeln werden die Innenecke und Passelemente zusammen mit dem Multielement verwendet. Das Multielement wird mittels Spannschrauben über die integrierten Lochprofile direkt mit dem Passelement verbunden. So lassen sich Wandstärken von 5 bis 35 cm im 5-cm-Raster sowie Wandstärken von 24 cm im System realisieren.
